| Typ výrobku | Bezdrátová úhlová bruska |
| Značka | Parkside |
| Model | PWSAP 20Li C3 |
| Jmenovité napětí | 20 V |
| Otáčky naprázdno | 10 000 min⁻¹ |
| Průměr kotouče | 125 mm |
| Max. tloušťka kotouče | 8 mm |
| Závit vřetena | M14 |
| Typ baterie | Lithium-ion |
| Kapacita baterie | 4 Ah |
| Napětí baterie | 20 V |
| Nabíječka | PLG 20 C3 |
| Vstupní napětí nabíječky | 230-240 V~ / 50 Hz |
| Výkon nabíječky | 120 W |
| Doba nabíjení (4 Ah) | 60 min |
| Hladina akustického tlaku | 84,6 dB(A) |
| Hladina akustického výkonu | 95,6 dB(A) |
| Hlavní funkce | Broušení, řezání, kartáčování kovů |
| Zakázané aplikace | Broušení brusným papírem, leštění |
| Ochranný kryt | Ano (broušení a řezání) |
| Přídavná rukojeť | Ano, lze namontovat vlevo, vpravo, nahoře |
| Blokování vřetena | Ano |
| Záruka na nářadí | 5 let |
| Záruka na baterii | 1 rok |
Často kladené otázky - PWSAP 20Li C3 PARKSIDE
Dotazy uživatelů ohledně PWSAP 20Li C3 PARKSIDE
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Elektrická úhlová bruska ve formátu PDF zdarma! Najděte svůj návod PWSAP 20Li C3 - PARKSIDE a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. PWSAP 20Li C3 značky PARKSIDE.
NÁVOD K OBSLUZE PWSAP 20Li C3 PARKSIDE
Pokyny pro obsluhu a bezpečnostní pokyny
Překlad původního návodu k používání
SK
AKUMULÁTOROVÁ UHLOVÁ BRÚSKA 20 V
Pokyny pre obsluhu a bezpečnostné pokyny
Použitá výstražná upozornění a symboly ...... Strana 148
Úvod. Strana 149
Použití ke stanovenému účelu. Strana 149
Rozsah dodávky. Strana 149
Popis dílů ...... Strana 150
Technické údaje. Strana 150
Bezpečnostní pokyny Strana 152
Všeobecné bezpečnostní pokyny pro elektrické nástroje. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 152
Bezpečnostní pokyny pro brusky ...... Strana 155
Bezpečnostní pokyny pro úhlové brusky ...... Strana 155
Snížení vibrací a hluku .... Strana 160
Chování v nouzových připadech ...... Strana 161
Zbytková rizika. Strana 161
Bezpečnostní pokyny pro nabíječky ...... Strana 162
Před prvním použitím Strana 163
Příslušenství. Strana 163
Obsluha Strana 163
Odstranění / vložení akumulátorové sady. Strana 163
Zkontrolujte stav nabití akumulátorové sady ...... Strana 163
Nabíjení akumulátorové sady ...... Strana 163
Připojení/vyjmutí přídavné rukojeti. Strana 164
Nastavte ochranný kryt pro broušení. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 164
Nasad'te ochranný kryt pro odbrušování. Strana 165
Odeberte ochranný kryt pro odbrušování ...... Strana 165
Sejměte ochranný kryt pro broušení. Strana 165
Nasad'te ochranný kryt pro broušení. Strana 166
Vkládání/vyjímání nástrojového nástavce ...... Strana 166
Zapnutí a vypnutí. Strana 167
Zkušební provoz. Strana 168
Pracovní pokyny.... Strana 168
Broušení ...... Strana 168
Drátěné kartáče .... Strana 169
Odbrušování ...... Strana 169
Čistění a péče. Strana 169
Čištění Strana 169
Údržba. Strana 170
Oprava Strana 170
Skladování ...... Strana 170
Transport Strana 170
Zlikvidování.... Strana 171
Záruka Strana 172
ES prohlášení o shodě. Strana 173

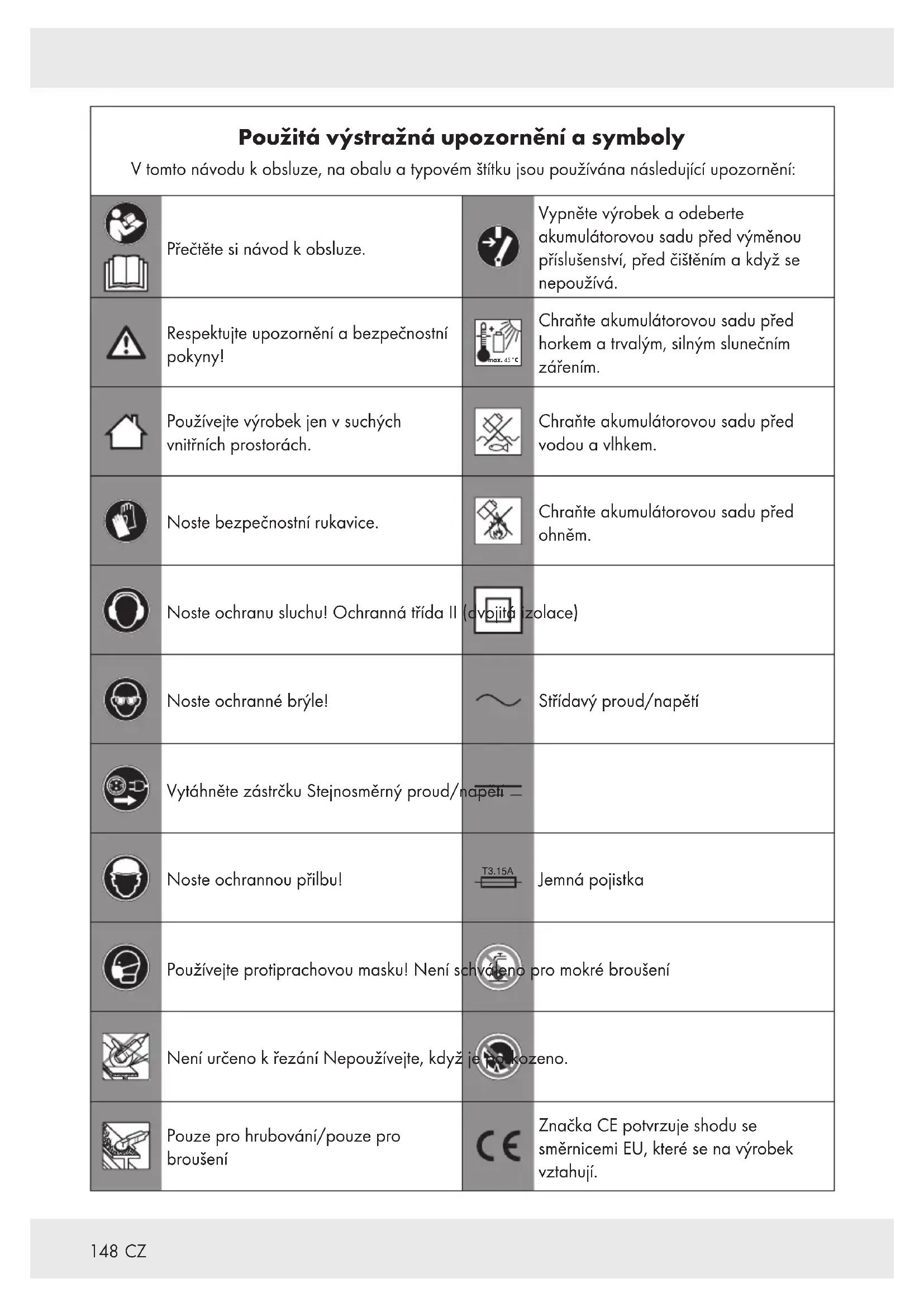

| Použitá výstražná upozornění a symbolyV tomto návodu k obsluze, na obalu a typovém štítku jsou používána následující upozornění: | |||
  | Přečtěte si návod k obsluze. | Vypněte výrobek a odeberte akumulátorovou sadu před výměnou příslušenství, před čištěním a když se nepoužívá. | |
 | Respektujte upozornění a bezpečnostní pokyny! | Chraňte akumulátorovou sadu před horkem a trvalým, silným slunečním zářením. | |
 | Používejte výrobek jen v suchých vnitřních prostorách. | Chraňte akumulátorovou sadu před vodou a vlhkem. | |
 | Noste bezpečnostní rukavice. | Chraňte akumulátorovou sadu před ohněm. | |
 | Noste ochranu sluchu! Ochranná třída II (cvojitá izolace) | ||
 | Noste ochranné brýle! | Střídavý proud/napětí | |
 | Vytáhněte zástrčku Stejnosměrný proud/napětí | ||
 | Noste ochrannou přilbu! | T3.15A | Jemná pojistka |
 | Používejte protiprachovou masku! Není schváleno pro mokré broušení | ||
 | Není určeno k řezání Nepoužívejte, když je na kozeno. | ||
 | Pouze pro hrubování/pouze pro broušení | CE | Značka CE potvrzuje shodu se směrnicemi EU, které se na výrobek vztahují. |
AKU ÚHLOVÁ BRUSKA 20 V
• Úvod
Blahopřejeme Vám ke koupi nového výrobku. Rozhodli jste se pro kvalitní produkt. Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité pokyny pro bezpečnost, použití a likvidaci. Před použitím výrobku se seznamte se všemi pokyny k obsluze a bezpečnostními pokyny. Používejte výrobek jen popsaným způsobem a na uvedených místech. Při předání výrobku třetí osobě předejte i všechny podklady.
Vždy používejte nástrojové nástavce v souladu s jejich zamýšlenými použitími! Při nákupu a použití nástrojových nástavců vždy dbejte na technické požadavky výrobku (viz „Technické údaje“).
Jiné použití nebo úpravy výrobku se považují za užívání v rozporu se stanoveným účelem a mohou vést k rizikům, jako je nebezpečí smrti, zranění nebo poškození. Výrobce nenese žádnou odpovědnost za škody způsobené nesprávným použitím. Výrobek není určen k živnostenskému nebo jinému využívání.
- Rozsah dodávky
- Použití ke stanovenému účelu
Tato aku úhlová bruska (dále jen „výrobek“ nebo „elektrický nástroj“) je vhodná pro následující činnosti:
Odbrušování
Suché broušení kovu/betonu/dlaždic
Drátěné kartáčování kovů
Výrobek není určen k použití pro jiné aplikace (např. broušení nevhodnými brusnými nástroji, broušení s chladivem, broušení nebo dělení nebezpečných materiálů, jako je azbest), než je zde popsáno.
Výrobek není vhodný pro broušení brusným papírem a pro leštění.
! VAROVÁNÍ!
Výrobek a balicí materiály nejsou dětská hračka! Nedovolte dětem hrát si s plastovými sáčky, fóliemi a malými díly! Hrozí nebezpečí polknutí a udušení!
1x Aku úhlová bruska 20 V
PWSAP 20-Li C3
1x Přídavná rukojet'
1x Brusný kotouč (předinstalovaný)
1x Ochranný kryt pro odbrušování
1x Ochranný kryt pro broušení (předinstalovaný)
1x Utahovací klíč (uložený v přídavné rukojeti)
1x Akumulátorová sada PAP 20 B3 *
1x Rychlonabíječka PLG 20 C3 *
1x Přepravní kufr
1x Návod k obsluze
- Popis dílů
Obrázek A:
1 Tlačítko aretace vřetena
2 Závit přídavné rukojeti
3 Vypínač Zap/Vyp
4 Rukojef'
5 Akumulátorová sada *
6 Přídavná rukojet'
(s úložným prostorem pro utahovací klíč)
7 Utahovací klíč
8 Ochranný kryt, 2x
8a Ochranný kryt pro broušení
8b Ochranný kryt pro odbrušování
9 Šipka směru otáčení (na ochranném krytu)
10 Vřeteno
11 Podpůrná příruba
12 Upínací příruba (s upevňovací sponou)
13 Pojistný kroužek
14 Šipka směru otáčení (na úhlové brusce)
Obrázek B:
5 Akumulátorová sada *
15 Odblokovací tlačitko pro akumulátorovou sadu
16 Tlačítko (stav nabíjení)
17 LED stavu nabití (červená/oranžová/zelená)
Obrázek C:
5 Akumulátorová sada *
18 Nabíječka (rychlonabíječka) *
19 Přípojné vedení se síťovou zástrčkou
20 Kontrolka nabíjení LED - zelená
21 Kontrolka nabíjení LED - červená
Bez obrázku:
22 Přepravní kufr
- Technické údaje
Jmenovité napětí: 20 V ---
Jmenovité otáčky n: 10000 min -1
Průměr nástrojového
nástavce: ∅ 125 mm
Tloušťka kotouče: max. 8 mm
Závit vřetena: M14
Typ: Lithium-ionotová
Jmenovité napětí: 20 V ---
Kapacita: 4 Ah
Energetická hodnota: 80 Wh
Počet článků baterie: 10
Rychlonabíječka PLG 20 C3 \*
Vstup:
Jmenovité napětí: 230-240 V\~
Jmenovitá frekvence: 50 Hz
Jmenovitý výkon: 120 W
Pojistka (vnitřní): 3,15 A/T3.15A
Výstup:
Jmenovité napětí: 21,5 V ---
Nabíjecí proud: 4,5 A
Ochranná třída: II/☐
Doba nabíjení:
■ Typ akumulátoru PAP 20 B3, 4,0 Ah (k dostání samostatně): 60 minut
■ Typ akumulátoru PAP 20 B1, 2,0 Ah (k dostání samostatně): 45 minut
Doporučená okolní teplota:
Během nabíjení: +4 až +40 °C
Během provozu: +4 až +40 °C
Během skladování: +20 až +26 °C
Hodnoty emisí hluku
Naměřené hodnoty byly stanoveny v souladu s normou EN 60745. Hladina akustického tlaku elektrického nástroje hodnocená jako A je obvykle:
Hladina akustického
tlaku L _pA : 84,6 dB(A)
Nejistota K_pA : 3 dB
Hladina akustického
Emisní hodnoty vibrací
Celkové hodnoty vibrací (vektorový součet tří směrů), stanovené v souladu s EN 60745:
Hlavní rukojeť:
Vibrace rukou/paží a_h,AG : 3,396 m/s ^2
Nejistota K: 1,5 m/s²
Přídavná rukojeť:
Vibrace rukou/paží a_h,AG : 3,744 m/s ^2
Nejistota K: 1,5 m/s²
Uvedené hodnoty se vztahují na broušení povrchu. Jiné aplikace mohou vést k různým hodnotám emisí vibrací.
VAROVÁNÍ!
Noste ochranu sluchu!
UPOZORNĚNÍ
Uvedená celková hodnota vibrací a uvedená hodnota emisí hluku byly naměřeny pomocí standardizovaných zkušebních metod, a mohou být použity k porovnání jednoho elektrického nástroje s jiným.
Uvedená celková hodnota vibrací a uvedená hodnota emisí hluku mohou být použity i pro předběžnému odhadu zatížení.
VAROVÁNÍ!
Vibrace a hluk při skutečném použití elektrických nástrojů se od uvedených hodnot odchylují v závislosti na způsobu, jakým je elektrický nástroj používán, zejména typ zpracovávaného obrobku. Snažte se udržet zatížení vibracemi a hlukem tak nízké, jak je to jen možné. Příklady opatření ke snížení zatížení vibracemi je nošení rukavic při používání nástroje a omezení doby práce. Přitom se musí brát do úvahy všechny akce provozního cyklu (například časy kde je elektrický nástroj vypnut, a ty, u kterých je sice zapnutý, ale běží bez zatížení).
Bezpečnostní pokyny
Všeobecné bezpečnostní pokyny pro elektrické nástroje
VAROVÁNÍ!
Přečtěte si všechna bezpečnostní upozornění a pokyny. Zanedbání povinnosti při dodržování bezpečnostních upozornění a pokynů může mít za následek zasažení elektrickým proudem, požár a/nebo vážné poranění.
Uschovejte bezpečnostní pokyny a návody pro budoucnost.
Termín používaný v bezpečnostních pokynech „Elektrický nástroj“ se vztahuje na elektrické nástroje napájené ze sítě (sítovým kabelem) nebo elektrické nástroje napájené akumulátorem (bez síťového kabelu).
Bezpečnost práce na pracovním místě
1) Udržujte pracovní prostor v čistotě a dobře osvětlený. Nepořádek nebo neosvětlené pracovní prostory mohou vést k úrazům.
2) Nepracujte s elektrickým nástrojem ve výbušném prostředí, v přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické nástroje jsou zdrojem jiskření, které může zapálit prach nebo výpary.
3) Při práci s elektrickými nástroji udržujte děti a osoby v bezpečné vzdálenosti. Při rozptýlení můžete ztratit kontrolu nad elektrickým nástrojem.
Elektrická bezpečnost
1) Síťová zástrčka elektrického nástroje se musí hodit do zásuvky. Zástrčka nesmí být žádným způsobem měněna. Nepoužívejte rozbočovací zástrčky s uzemněnými elektrickými nástroji. Neupravené zástrčky a odpovídající zásuvky snižují riziko úrazu elektrickým proudem.
2) Vyhněte se kontaktu těla s uzemněnými povrchy, jako jsou potrubí, radiátory, sporáky a ledničky. Pokud je vaše tělo uzemněné, existuje zvýšené riziko úrazu elektrickým proudem.
3) Chraňte elektrické nástroje před deštěm nebo vlhkem. Proniknutí vody do elektrického nástroje zvyšuje riziko úrazu elektrickým proudem.
4) Nezneužívejte kabel k zavěšování nebo nošení elektrického nástroje nebo k vytáhnutí zástrčky ze zásuvky. Udržujte kabel daleko od tepla, oleje, ostrých hran nebo pohybujících se částí. Poškozené nebo spletené kabely zvyšují riziko úrazu elektrickým proudem.
5) Pokud pracujete s elektrickým nástrojem venku, používejte jen prodlužovací kabel vhodné i pro venkovní použití. Použití prodlužovacího kabelu vhodného pro venkovní prostředí snižuje riziko úrazu elektrickým proudem.
6) Pracujete-li s elektrickým nástrojem ve vlhkém prostředí, použijte proudový chránič. Použití proudového chrániče snižuje riziko úrazu elektrickým proudem.
Bezpečnost osob
1) Bud'te pozorní, sledujte, co děláte a používejte zdravý rozum při práci s elektrickým nástrojem. Nepoužívejte elektrický nástroj, jste-li unaveni nebo pod vlivem drog, alkoholu nebo léků. Moment nepozornosti při používání elektrického nástroje může vést k vážným zraněním.
2) Používejte osobní ochranné pomůcky a vždy noste ochranné brýle. Nošení osobních ochranných pomůcek, jako je protiprachová maska, neklouzavá bezpečnostní obuv, ochranná přilba nebo ochrana sluchu, v závislosti na povaze a použití elektrického nástroje, snižuje riziko zranění.
3) Zabraňte náhodnému spuštění. Ujistěte se, že elektrický nástroj je vypnutý předtím, než jej připojíte k elektrické síti a/nebo akumulátoru, ho zvednete nebo přenášíte. Pokud přenášíte elektrický nástroj s prstem na vypínači nebo již zapnutý přístroj připojíte k napájení, může to vést k nehodám.
4) Před zapnutím elektrického nástroje odstraňte všechny seřizovací nástroje nebo klíče. Nástroj nebo klíč, který ponecháte připevněn k otáčející se části zařízení může vést ke zranění.
5) Vyhýbejte se nenormálnímu držení těla. Dbejte na správný postoj a udržujte za všech okolností rovnováhu. To umožňuje lepší ovladatelnost elektrického nástroje v neočekávaných situacích.
6) Noste vhodný oděv. Nenoste volný oděv nebo šperky. Udržujte své vlasy, oblečení a rukavice mimo dosah pohybujících se částí. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se částmi.
7) Pokud mohou být namontována zařízení na odsávání a záchyt prachu, ujistěte se, že jsou připojeny a správně použity. Použití odsávání prachu může snížit nebezpečí týkající se prachu.
Použití a zacházení s elektrickým nástrojem
1) Přístroj nepřetěžujte. Použijte pro svou práci určený typ elektrického nástroje. S pomocí vhodného elektrického nástroje pracujete lépe a bezpečněji v zadané oblasti výkonu.
2) Nepoužívejte elektrický nástroj, jehož spínač je vadný. Elektrický nástroj, které již není možné zapnout nebo vypnout, je nebezpečné a musí být opraveno.
3) Před jakýmkoliv seřizováním, výměnou příslušenství nebo před uložením nepoužívaného přístroje vytáhněte zástrčku ze zásuvky a/nebo odstraňte akumulátor. Toto opatření zabraňuje neúmyslnému spuštění elektrického nástroje.
4) Nepoužívané elektrické nástroje skladujte mimo dosah dětí. Nenechte osoby používat elektrický nástroj, pokud nejsou s ním obeznámeni nebo nečetli instrukce. Elektrické nástroje jsou nebezpečné, když jsou používány nezkušenými osobami.
5) Udržujte elektrické nástroje s péči. Zkontrolujte, zda pohyblivé díly bezvadně fungují a nezadírají se, zda díly nejsou prasklé nebo tak poškozené, že je narušena funkce elektrického nástroje. Poškozené díly nechte opravit před použitím přístroje. Mnoho nehod je způsobeno špatně udržovanými elektrickými nástroji.
6) Řezné nástroje udržujte ostré a čisté. Řádně udržované řezné nástroje s ostrými řeznými břity se méně zadírají a lépe se ovládají.
7) Používejte elektrický nástroj, příslušenství a nástrojové nástavce atd. v souladu s těmito pokyny. Zohledněte pracovní podmínky a činnost, která má být provedena. Použití elektrického nástroje k jiné činnosti, než je určené použití, může vést k nebezpečným situacím.
Použití akumulátorového nástroje a zacházení s ním
1) Akumulátor nabíjejte pouze nabíječkami doporučenými výrobcem. U nabíječky, která je určena pro určitý druh akumulátorů, hrozí v případě jejího použití s jinými akumulátory riziko požáru.
2) V elektrických nástrojích používejte pouze akumulátory pro ně určené. Použití jiných akumulátorů může způsobit poranění a vést ke vzniku požáru.
3) Nepoužívaný akumulátor uchovávejte v bezpečné vzdálenosti od kancelářských sponek, mincí, klíčů, hřebíků, šroubů či jiných malých kovových předmětů, které by mohly zapříčinit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek popáleniny nebo požár.
4) Pokud jsou použity nesprávně, může z akumulátoru unikat tekutina. Vyhněte se kontaktu s ní. Při náhodném kontaktu opláchněte vodou. Pokud se kapalina dostane do očí, požadujte další lékařskou pomoc. Unikající kapalina z akumulátoru může vést k podráždění pokožky nebo popáleninám.
Servis
1) Nechte elektrické nástroje opravovat jen od kvalifikovaného odborného personálu s použitím originálních náhradních dílů. Tím je zajištěno, že bezpečnost elektrického nástroje zůstane zachována.
- Bezpečnostní pokyny pro brusky
VAROVÁNÍ!
Prach z materiálů, jako je olovnatá barva, některé druhy dřeva a kov, může být škodlivý.
Kontakt s těmito prachy nebo jejich vdechnutí může představovat nebezpečí pro obsluhu nebo blízko se nacházející osoby.
VAROVÁNÍ!
Používejte ochranné brýle a prachovou masku!
- Bezpečnostní pokyny pro úhlové brusky
Běžné bezpečnostní pokyny pro broušení, práci s drátěnými kartáči a odbrušování
1) Tento elektrický nástroj je určen pro použití jako bruska, drátěný kartáč nebo odbrušovací pila. Dodržujte bezpečnostní pokyny, instrukce, popisy a data, která jste obdrželi s přístrojem. Nebudete-li dodržovat následující instrukce, může dojít k úrazu elektrickým proudem, požáru a/nebo těžkému poranění.
2) Tento elektrický nástroj není vhodný pro broušení brusným papírem a pro leštění. Použití, pro něž není elektrický nástroj určen, mohou způsobit ohrožení a zranění.
3) Nepoužívejte příslušenství, které výrobcem nebylo určeno a doporučeno pro tento elektrický nástroj. Skutečnost, že jste schopni příslušenství na váš elektrický nástroj upevnit nezaručuje bezpečné použití.
4) Přípustný počet otáček nástrojového nástavce musí být minimálně tak vysoký jako nejvyšší počet otáček uvedený na elektrickém nástroji. Příslušenství, které se otáčí rychleji než je přípustní, se může rozbít a rozlétnout do okolí.
5) Vnější průměr a tloušťka nástrojového nástavce musí odpovídat rozměrům vašeho elektrického nástroje. Špatně změřené nástrojové nástavce nemohou být dostatečně odstíněny a kontrolovány.
6) Nástrojové nástavce se závitovou vložkou musí přesně padnout do závitu brusného vřetena. U nástrojových nástavců, které jsou montovány s pomocí příruby, se musí hodit průměr otvoru nástrojového nástavce k upínacímu průměru příruby. Nástrojové nástavce, které nejsou přesně připojeny na elektrický nástroj, se otáčejí nerovnoměrně, silně vibrují a mohou vést ke ztrátě kontroly.
7) Nepoužívejte poškozené nástrojové nástavce. Zkontrolujte před každým použitím nástrojové nástavce, jako brusné disky, na odlupky a trhliny, brusné talíře na trhliny, opotřebení nebo silné opotřebování, drátěné kartáče na prasklé dráty. Pokud vám elektrický nástroj nebo nástrojový nástavec upadnou, zkontrolujte, zda nejsou poškozeny, nebo použijte nepoškozené nasazované nástroje. Pokud jste nástrojový nástavec zkontrolovali a nasadili, držte se vy a v blízkosti se nacházející osoby mimo rovinu rotujícího příslušenství a nechte přístroj běžet na maximální otáčky 1 minutu. Poškozené nástrojové nástavce se většinou rozbijí v této testovací době.
8) Noste osobní ochranné pomůcky. Používejte v závislosti na aplikaci celoobličejový štít, ochranu očí nebo ochranné brýle. Podle potřeby noste masku proti prachu, ochranu sluchu, ochranné rukavice nebo speciální zástěru, která vám zadrží malé úlomky brusiva a materiálu. Oči by měly být chráněny před odlétajícími částečkami, které vznikají při různých druzích využití. Ochranná maska proti prachu nebo respirátor musí při používání filtrovat vznikající prach. Budete-li dlouho vystaveni silnému hluku, můžete být postižení ztrátou sluchu.
9) U ostatních osob dbejte na bezpečnou vzdálenost od vaší pracovní oblasti. Každý, kdo do pracovní oblasti vstoupí, musí nosit osobní ochranné pomůcky. Odlomky nástroje nebo zlomené nástrojové nástavce mohou odlétnout a způsobit poranění i mimo příslušnou pracovní oblast.
10) Elektrický nástroj držte za izolované rukojeti při provádění operací, kdy může nástrojový nástavec dojít do kontaktu se skrytými vodiči. Kontakt s vedením pod napětím může dostat pod napětí i kovové části přístroje a vést tak k úderu elektrickým proudem.
11) Nikdy neodkládejte elektrický nástroj, dokud se nástrojový nástavec úplně nezastaví. Otáčející se nástrojový nástavec se může dostat do kontaktu s odkládací plochou, čímž byste mohli nad elektrickým nástrojem ztratit kontrolu.
12) Nenechávejte elektrický nástroj v chodu při prénášení. Vaše oblečení může být náhodným kontaktem zachyceno otáčejícím se nástrojovým nástavcem a ten může poranit vaše tělo.
13) Pravidelně čistěte větrací otvor svého elektrického nástroje. Ventilátor motoru vtahuje do krytu prach a silné nahromadění kovového prachu může způsobit elektrická nebezpečí.
14) Nepoužívejte elektrický nástroj v blízkosti hořlavých materiálů. Jiskry mohou tyto materiály zapálit.
15) Nepoužívejte nástrojové nástavce, které vyžadují tekuté chladivo. Použití vody nebo jiných tekutých chladiv může vést k úrazu elektrickým proudem.
Další bezpečnostní pokyny pro všechny aplikace – zpětný ráz a odpovídající bezpečnostní opatření:
Zpětný ráz je náhlá reakce v důsledku zaháknutí nebo zablokování rotujícího nástrojového nástavce jako jsou řezací kotouč, brusný kotouč, brusný talíř, drátěný kartáč atd. Zaháknutí nebo zablokování vede k náhlému zastavení otáčejícího se nástrojového nástavce. Tím se zrychlí nekontrolovaný elektrický nástroj proti směru otáčení nástrojového nástavce na místě zablokování.
Když se např. brusný kotouč zahákne nebo zablokuje v obrobku, může se okraj brusného kotouče, která se zasahuje do obrobku, zachytit a tím způsobit rozbití brusného kotouče nebo zpětný ráz. Brusný kotouč se pak pohybuje směrem k obsluhující osobě nebo od ní, v závislosti na směru otáčení kotouče v místě zablokování. Přitom se mohou brusné kotouče také vylomit.
Zpětný ráz je následkem špatného nebo chybného používání elektrického nástroje. Je možno mu zamezit vhodnými preventivními bezpečnostními opatřeními, jak je popsáno dále.
1) Elektrický nástroj držte pevně a vaše tělo i ruce mějte v poloze, ve které můžete dobře zachytit síly zpětného rázu. Vždy používejte přídavnou rukojeť, je-li k dispozici, pro maximálně možnou kontrolu nad silami zpětného rázu nebo reakčními momenty při náběhu. Obsluhující osoba může díky vhodným preventivním bezpečnostním opatřením zvládnout síly zpětného rázu a reakční síly.
2) Nedávejte svou ruku nikdy do blízkosti otáčejícího se nástrojového nástavce. Nástrojový nástavec se při zpětném rázu může pohybovat přes vaši ruku.
3) Zamezte tomu, aby se nedostali části vašeho těla do oblasti, kde se pohybuje elektrický nástroj při zpětném rázu. Zpětný ráz pohybuje elektrickým nástrojem ve směru opačném k pohybu brusného kotouče na místě zablokování.
4) Pracujte zvlášťe opatrně v oblasti rohů, ostrých hran atd. zamezte tomu, aby se nástrojové nástavce od obrobku odrážely nebo aby v něm uvázly. Rotující nástrojový nástavec má sklon se vzpřičit v rozích, ostrých hranách nebo pokud se odrazí. To pak způsobí ztrátu kontroly nebo zpětný ráz.
5) Nepoužívejte list řetězové nebo ozubené pily. Takovéto nástrojové nástavce často způsobují zpětný ráz nebo ztrátu kontroly nad elektrickým nástrojem.
Speciální bezpečnostní pokyny pro broušení a řezání odbrušovací pilou
1) Používejte výhradně brusné nástroje schválené pro váš elektrický nástroj a ochranné kryty, které jsou pro tyto brusné nástroje vhodné. Brusné nástroje, které nejsou pro elektrický nástroj určeny, nemohou být dostatečně zastíněny a nejsou bezpečné.
2) Brusné kotouče s vypouklým středem musí být předem smontované tak, aby jejich brusná plocha nepřesahovala nad úroveň okraje ochranného krytu. Nesprávně namontovaný brusný kotouč, které vyčnívá nad úroveň okraje ochranného krytu, nemůže být dostatečně zakryt.
3) Ochranný kryt musí být bezpečně připojen k elektrickému nástroji a nastaven pro maximální bezpečnost tak, že ukazuje co nejmenší možnou odkrytou část brusného kotouče k obsluze. Ochranný kryt pomáhá chránit obsluhující osobu proti fragmentům, náhodným kontaktům s brusným kotoučem a proti jiskrám, které by mohly zapálit oděv.
4) Brusné nástroje smí být použity pouze pro doporučené možnosti využití. Například: Nikdy nebruste boční stranou odbrušovacího kotouče. Odbrušovací kotouče jsou určeny k oddělování materiálu pomocí hrany kotouče. Boční působení sil na tento brusný nástroj jej může zlomit.
5) Používejte vždy nepoškozené upínací příruby ve správné velikosti a tvaru pro vámi zvolené brusné kotouče. Vhodné příruby podepřou brusný kotouč a sníží tak nebezpečí zlomení brusného kotouče. Příruby pro odbrušovací kotouče se mohou lišit od přírub pro ostatní brusné kotouče.
6) Nepoužívejte žádné opotřebované brusné kotouče od větších elektrických nástrojů. Brusné kotouče pro větší elektrické nástroje nejsou dimenzovány na vyšší obrátky menšího elektrického nástroje a mohou se zlomit.
Další speciální bezpečnostní pokyny pro řezání odbrušovací pilou
1) Zamezte zablokování odbrušovacího kotouče nebo příliš vysokému přítlačnému tlaku. Neprovádějte nadměrně hluboké řezy. Přetížení řezacího kotouče zvyšuje jeho namáhání a náchylnost ke vzpřičení nebo zablokování a tím i možnost zpětného nárazu nebo zlomení brusného tělesa.
2) Vyhněte se oblasti před a za rotujícím odbrušovacím kotoučem. Pokud pohybujete odbrušovacím kotouček v obrobku směrem od sebe, může se stát, že v případě zpětného rázu může být elektrický nástroj s rotujícím kotoučem vymrštěn přímo proti vám.
3) Pokud se brusný kotouč vzpríčí nebo pokud prerušite práci, prístroj vypněte a pridržte jej v klidu, dokud se kotouč nezastaví. Nikdy se nepokoušejte, ještě běžící odbrušovací kotouč vytáhnout z řezu, jinak může dojít ke zpětnému rázu. Zjistěte a odstraňte príčinu vzpríčení.
4) Nezapínejte opět elektrický nástroj, pokud se tento bude nacházet v obrobku. Odbrušovací kotouč nejprve nechte najet na plné otáčky, než opatrně provedete řez. V opačném připadě se kotouč může zaháknout, vyskočit z obrobku nebo způsobit zpětný ráz.
5) Podepřete desky nebo velké obrobky, aby se snížilo riziko zpětného rázu prostřednictvím uvíznutého odbrušovacího kotouče. Velké obrobky se mohou prohýbat pod vlastní vahou. Obrobek musí být podepřen na obou stranách kotouče, a to jak v blízkosti řezu tak také ne hraně.
6) Bud'te obzvláště opatrní při „ponorných řezech“ do stávajících stěn nebo jiných oblastí, do kterých není vidět. Ponořující se kotouč může při řezání do plynového nebo vodovodního potrubí, elektrického vedení nebo do jiných objektů způsobit zpětný ráz.
Další bezpečnostní pokyny pro práci s drátěnými kartáči - Zvláštní bezpečnostní pokyny pro práci s drátěnými kartáči
1) Zohledněte, že drátěný kartáč ztrácí kousky drátu i během běžného používání. Nepřetěžujte dráty příliš vysokým přitlačným tlakem. Odlétající kousky drátu mohou lehce proniknout oblečením nebo pokožkou.
2) Pokud je doporučen ochranný kryt, zamezte tomu, aby se ochranný kryt a drátěný kartáč dotýkaly. Talířové a miskové kartáče mohou zvětšit svůj průměr kontaktním tlakem a odstředivými silami.
Další bezpečnostní pokyny pro úhlové brusky
1) Používejte pouze brusné kotouče, jejichž natištěné otáčky jsou alespoň tak vysoké, jako jsou otáčky uvedené na typovém štítku výrobku.
2) Před použitím vizuálně zkontrolujte řezací nebo brusný kotouč. Nepoužívejte poškozené nebo deformované kotouče. Opotřebovaný kotouč vyměňte.
3) Ujistěte se, že jiskry generované během broušení nezpůsobují žádné nebezpečí např. nezasáhnou osoby nebo nezapálí hořlavé látky.
4) Při broušení používejte vždy ochranné brýle, bezpečnostní rukavice, ochranu dýchacích cest a ochranu sluchu.
5) Nikdy nedržte prsty mezi kotoučem a jiskrovou pojistkou nebo v blízkosti ochranných krytů. Existuje nebezpečí zhmožděním.
6) Rotující části výrobku nelze z funkčních důvodů zakrýt. Proto bud’te opatrní a dobře zajistěte obrobek, aby nedošlo k sklouznutí, což by mohlo způsobit, že se vaše ruce dostanou do kontaktu s řezným nebo brusným kotoučem.
7) Během broušení se obrobek zahřívá. Nedotýkejte se opracovávaného místa, nechte ho vychladnout. Existuje nebezpečí popálení. Nepoužívejte žádné chladivo nebo podobné.
8) S výrobkem nepracujte, pokud jste unavení nebo po požití alkoholu nebo léků. Vždy si včas udělejte pracovní přestávku.
9) Před jakoukoli prací výrobek vypněte a vyjměte z přístroje akumulátor.
Snížení vibrací a hluku
Omezte dobu používání, používejte provozní režimy se slabými vibracemi a málo hlučné a noste osobní ochranné pomůcky pro snížení účinků vibrací a hluku.
Následující opatření umožní snížit vibracemi a hlukem působená rizika:
Používejte výrobek pouze podle jeho účelu a jak je popsáno v těchto instrukcích.
Ujistěte se, že je výrobek bezvadný a je dobře udržován.
Používejte správné nástrojové nástavce pro tento výrobek a zajistěte, aby byly bezvadné.
Držte výrobek bezpečně za rukojeti/úchopové plochy.
Udržujte výrobek podle pokynů a dbejte o dostatečné mazání (je-li aplikovatelné).
Plánujte průběh svých prací tak, aby využívání výrobků s vysokou hodnotou vibrací bylo rozloženo na delší časové období.
● Chování v nouzových případech
Seznamte se na základě tohoto návodu k obsluze s použitím tohoto výrobku. Zapamatujte si bezpečnostní pokyny a bezpodmínečně se jich držte. To pomáhá vyhnout se rizikům a nebezpečím.
Vždy bud’te při používání výrobku pozorní, abyste nebezpečí zjistili včas a mohli jednat. Včasný zásah může zabránit vážnému zranění nebo poškození majetku.
Při vadné funkci ihned výrobek vypněte a odeberte akumulátorovou sadu. Nechte to kvalifikovanému odborníkovi zkontrolovat a, pokud je to nutné, opravit před opětovným uvedením do provozu.
Zbytková rizika
I když použijete tento výrobek obsluhujete podle předpisu, zůstává potenciální riziko pro zranění a poškození. Následující nebezpečí mohou kromě jiných nastat v souvislosti s konstrukcí a provedením tohoto výrobku:
Zdravotní poškození vyplývající z emise vibrací, je-li výrobek používán po delší dobu, nebo není správně používán a udržován.
Osobní a věcné škody způsobené vadným řeznými nástroji nebo náhlý dopad skrytého objektu během používání.
■ Nebezpečí zranění a věcné škody způsobené létajícími objekty.
UPOZORNĚNÍ
Tento výrobek generuje během provozu elektromagnetické pole! Toto pole může za určitých okolností ovlivňovat aktivní nebo pasivní lékařské implantáty! Chcete-li snížit nebezpečí vážných nebo smrtelných úrazů, doporučujeme osobám s lékařskými implantáty, aby konzultovaly svého lékaře a výrobce zdravotnického implantátu před obsluhou výrobku!
- Bezpečnostní pokyny pro nabíječky
Tento přístroj mohou používat děti starší 8 let i osoby se sníženými fyzickými, smyslovými či mentálními schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud jsou pod dohledem nebo byly poučeny ohledně bezpečného používání přístroje a chápou z toho vyplývající nebezpečí.
Děti si nesmí s přístrojem hrát. Čištění a uživatelskou údržbu nesmějí provádět děti bez dohledu.
Nenabíjejte nedobíjitelné baterie. Porušení tohoto upozornění vede k rizikům.
Když je přípojné vedení poškozeno, musí být nahrazen výrobcem nebo jeho zákaznickou službou nebo podobně kvalifikovanou osobou, aby se zabránilo ohrožením.
- Chraňte elektrické komponenty před vlhkostí. Abyste zabránili úrazu elektrickým proudem, neponořujte přístroj nikdy do vody nebo jiných kapalin. Nedržte přístroj nikdy pod tekoucí vodou. Dodržujte pokyny pro čištění, údržbu a opravy.
Přístroj je vhodný pouze pro použití ve vnitřních prostorách.
■ VÝSTRAHA! Tato nabíječka je vhodná jen pro nabíjení akumulátorových sad následujících typů:
Parkside 20 V akumulátorová sada
| PAP 20 B1 2 Ah | 5 článků |
| PAP 20 B3 4 Ah | 10 článků |
■ Aktuální seznam kompatibility akumulátorů najdete v www.lidl.de/akku.
- Pred prvním použitím
Příslušenství
Pro bezpečné a řádné používání tohoto výrobku jsou nutné mimo jiné následující díly příslušenství, jako např. nástroje a nástrojové nástavce:
Brusný kotouč
Odbrušovací kotouč
Ochranný kryt pro odbrušování
Ochranný kryt pro broušení
Drátěný kartáč
Nástroje a nástrojové nástavce dostanete v odborném obchodě. Při nákupu, prosím vždy dbejte na technické požadavky tohoto výrobku (viz „Technické údaje“).
Pokud si nejste jisti, zeptejte se kvalifikovaného odborníka a nechte si poradit od svého prodejce.
UPOZORNĚNÍ
V tomto návodu k použití naleznete informace a pokyny pro různé použití nástrojových nástavců a oblastech jejich využití. Zobrazené nástrojové nástavce nejsou zahrnuty v dodávce (viz „Rozsah dodávky”), ale ukazují možnosti využití tohoto výrobku.
! VAROVÁNÍ
Nepoužívejte žádné příslušenství nedoporučené společností Parkside. To může vést ke zranění elektrickým proudem nebo k požáru.
Vhodné akumulátorové sady a nabíječky
Parkside X 20 V Team akumulátorová sada a nabíječka
Obsluha
- Odstranění / vložení akumulátorové sady
Stiskněte odblokovací tlačítko pro akumulátorovou sadu 15. Vyjměte akumulátorovou sadu 5 (obr. D).
Vložení akumulátorové sady:
Srovnejte akumulátorovou sadu 5 s rukojetí a zasuňte ji. Ujistěte se, že znatelně zapadla na své místo.
Akumulátorovou sadu lze do výrobku vložit pouze jedním směrem.
Zkontrolujte stav nabití akumulátorové sady
(Obr. B)
Zkontrolujte stav nabití akumulátorové sady: Stiskněte tlačitko 16. LED stavu nabití 17 se rozsvítí:
| LED stavu nabití 17 | Stav nabití |
Červená/oranžová/
zelená Maximální
Červená/oranžová Střední
Červená Nízká citlivost
Nabíjení akumulátorové sady
(Obr. C)
UPOZORNĚNÍ
Akumulátorová se 5 můžete nabíjet kdykoli bez zkrácení životnosti.
Přerušení procesu nabíjení akumulátorové sadě 5 neškodí.
Nabíjejte akumulátorovou s 5 upřed použitím, pokud by byla na středním nebo nízkém stavu nabití.
Kontrolky nabíjení LED (zele20 a červená 21) informují o stavu nabíječky 18 a akumulátorové sady 5:
LED Stav
| Svítí červená LED Akumulátorová sada se nabíjí | |
| Svítí zelená LED Akumulátorová sada je plně nabitá | |
| Zelená a červená LED blikají | Akumulátorová sada je vadná |
| Červená LED bliká Akumulátorová sada je příliš studená nebo příliš teplá | |
| Zelená LED svítí (bez akumulátorové sady) | Nabíječka je připravena |
Vložte akumulátorovou so 5 do nabíječky 18.
Spojte prípojné vedení se síťovou zástrčkou 19 nabíječky 18 se zásuvkou.
Když je akumulátorová sa 5 plně nabitá: Vyjměte akumulátorovou sadu z nabíječky 18. Potom vytáhněte přívodní vedení se síťovou zástrčkou 19 nabíječky ze zásuvky.
- Připojení/vyjmutí přídavné rukojeti
(Obr. E)
UPOZORNĚNÍ
Výrobek smí být provozován pouze s namontovanou přídavnou rukojetí 6.
Našroubujte přídavnou ruko do závitu přídavné rukojeti 2 na levé straně (a), napravo (b) nebo nahoře (c) výrobku, v závislosti na operaci.
Nastavte ochranný kryt pro broušení
(Obr. F)
! VAROVÁNÍ!
Před seřízením ochranného krytu pro broušení 8a: Výrobek vypněte. Vyjměte akumulátorovou sadu 5 z výrobku, abyste zabránili jeho neúmyslnému spuštění. Nechte výrobek vychladit, než ho provedete přizpůsobení!
Noste ochranné rukavice. Při manipulaci s ochranným krytem pro broušení 8a bud’te opatrní, protože hrozí nebezpečí rozdrcení mezi ochranným krytem a kotoučem.
UPOZORNĚNÍ
Výrobek smí být v provozu pouze při namontovaným ochranným krytem.
Nastavte ochranný kryt pro brouš8a tak, aby jiskry nebo oddělené díly nemohly zasáhnout uživatele ani okolo strojící osoby.
Poloha ochranného krytu pro brouš8aj musí být také taková, aby proud jisker nezapálil hořlavé části, a to ani v okolí.
Otočte ochranný kryt pro brouš8a do požadované polohy. Každých 30° otočení můžete slyšet a cítit, že ochranný kryt pro broušení zapadne na místo. Výrobek používejte pouze v případě, že je ochranný kryt pro broušení zajištěn.
- Nasad'te ochranný kryt pro odbrušování
UPOZORNĚNÍ
Pro odbrušování je nutné k ochrannému krytu pro broušení 8a připevnit ochranný kryt pro odbrušování 8b.
VAROVÁNÍ!
Před montáží nebo demontáží ochranného krytu pro odbrušování 8b: Výrobek vypněte. Vyjměte akumulátorovou sadu 5 z výrobku, abyste zabránili jeho neúmyslnému spuštění. Před instalací nebo demontáží ochranného krytu pro odbrušování nechte výrobek vychladnout!
Výrobek vypněte. Vyjměte akumulátorovou sadu 5 z výrobku, abyste zabránili jeho neúmyslnému spuštění.
V případě potřeby demontujte brusný/odbrušovací kotouč (viz „Vkládání/vyjímání nástrojového nástavce“).
Zarovnejte zuby s okrajem ochranného krytu pro odbrušování 8b na ochranném krytu pro broušení 8a.
Otočte ochranný kryt pro odbrušov8bí ve směru hodinových ručiček, dokud neucítíte, že zajištění ochranného krytu pro odbrušování zapadne na místo (obr. I).
Zkontrolujte, zda je ochranný kryt pro odbrušování 8b pevně usazen.
- Odeberte ochranný kryt pro odbrušování
Výrobek vypněte. Vyjměte akumulátorovou sadu 5 z výrobku, abyste zabránili jeho neúmyslnému spuštění.
V případě potřeby demontujte brusný/ odbrušovací kotouč (viz „Vkládání/vyjímání nástrojového nástavce“).
Zatlačte zajišťovací zařízení na ochranném krytu pro odbrušování 8b směrem ven. Otáčejte ochranný kryt pro odbrušování proti směru hodinových ručiček (obr. I).
Sejměte ochranný kryt pro broušení
VAROVÁNÍ!
Před instalací nebo odstraněním ochranného krytu pro broušení 8a: Výrobek vypněte. Vyjměte akumulátorovou sadu 5 z výrobku, abyste zabránili jeho neúmyslnému spuštění. Před instalací nebo odstraněním ochranného krytu pro broušení nechte výrobek vychladnout!
Výrobek vypněte.
Vyjměte akumulátorovou sa 5 z výrobku, abyste zabránili jeho neúmyslnému spuštění.
■ Demontujte brusný/odbrušovací kotouč (viz „Vkládání/vyjímání nástrojového nástavce“).
■ Demontujte podpůrnou příru11.
■ Vyjměte pojistný krou ^13 z výřezu hliníkové hlavy.
UPOZORNĚNÍ
Pokud je pojistný krou 13 zaseknutý v drážce, několikrát otočte ochranný kryt pro broušení 8a, abyste pojistný kroužek 13 posunuli. Můžete si pomoci nástrojem (například kleštěmi, plochým šroubovákem) (obr. J).
Při broušení otáčejte ochranným krytem pro broušení 8a ve směru hodinových ručiček, dokud otvor ochranného krytu nesměřuje k pouzdru výrobku. Vytáhněte hrot ochranného krytu pro broušení z držáku hliníkové hlavy.
- Nasad'te ochranný kryt pro broušení
Výrobek vypněte. Vyjměte akumulátorovou sadu 5 z výrobku, abyste zabránili jeho neúmyslnému spuštění.
Když otvor ochranného krytu směřuje k pouzdru výrobku, vložte ochranný kryt pro broušení 8a do držáku hliníkové hlavy. Hrot ochranného krytu musí být vyrovnán s vybráním skřině.
Při broušení zasuňte ochranný kryt pro broušení 8a co nejvíce do držáku. Při broušení otáčejte ochranným krytem pro broušení proti směru hodinových ručiček, dokud nezapadne na místo.
Vložte pojistný krou:13 do drážky hliníkové hlavy a zajistěte ochranný kryt pro broušení 8a (obr. J).
Zkontrolujte, zda je ochranný kryt pro broušení 8a bezpečně namontován.
UPOZORNĚNÍ
V přídavné ruka 6 je uložen utahovací klíč 7. Utahovací klíč lze použit (kromě upevňovací spony) k uvolnění nebo utažení upínací příruby 12.
Vkládání/vyjímání nástrojového nástavce
!VAROVÁNÍ!
Výrobek vypněte, vyjměte akumulátorovou sadu 5 a nechte před prováděním přizpůsobení vychladnout!
Když je výrobek v provozu, udržujte ruce mimo nástrojový nástavec. Po vypnutí výrobku se nástrojový nástavec bude nějakou dobu dále pohybovat. Nedotýkejte se pohybujícího se nástrojového nástavce a nebrzděte jej.
⚠️ VAROVÁNÍ!
Nikdy nepoužívejte tlačitko aretace vřetena 1, když se vřeteno 10 otáčí! Směr šipky na nástrojovém nástavci musí odpovídat šipce směru otáčení (9 nebo 14).
Používejte pouze výrobcem doporučené nástrojové nástavce. Použití jiného nástrojového nástavce a dalšího příslušenství může způsobit zranění.
Používejte pouze nástrojové nástavce, které nesou informace o výrobci, typu vazby, rozměru a přípustném počtu otáček.
Používejte pouze nástrojové nástavce, jejichž natištěné otáčky jsou alespoň tak vysoké jako otáčky uvedené na typovém štítku výrobku.
Nepoužívejte zlomené, prasklé nebo jinak poškozené nástrojové nástavce.
Používejte pouze bezvadné nástrojové nástavce.
Ujistěte se, že rozměry nástrojového nástavce odpovídají výrobku.
Poté do nástrojového nástavce nenavrtejte príliš malý montážní otvor.
K přizpůsobení podložek s velkými otvory nepoužívejte samostatné redukce ani adaptéry.
Podepřete desky nebo obrobky, aby se snížilo riziko zpětného rázu prostřednictvím uvíznutého kotouče. Velké obrobky se mohou prohýbat pod vlastní vahou. Obrobek musí být podepřen na obou stranách kotouče, a sice v blízkosti kotouče i u hrany.
Uvolněte upínací příru 12: Stiskněte a podržte tlačitko aretace vřetena 1. Zvedněte upevňovací sponu a otočte ji proti směru hodinových ručiček. Uvolněte tlačitko aretace vřetena (obr. G).
■ Demontujte upínací příru12.
V případě potřeby již nainstalovaný nástrojový nástavec vyjměte.
Vložte nový nástrojový nástavec na podpůrnou přírubu 11 (Obr. H).
Zajistěte nástrojový nástavec: Stiskněte a podržte tlačitko aretace vřetena 1. Nadzvedněte upevňovací sponu. Zašroubujte upínací přírubu 12 ve směru hodinových ručiček. Uvolněte tlačitko aretace vřetena.
Zapnutí a vypnutí
Při manipulaci nebo práci s výrobkem vždy noste ochranné rukavice.

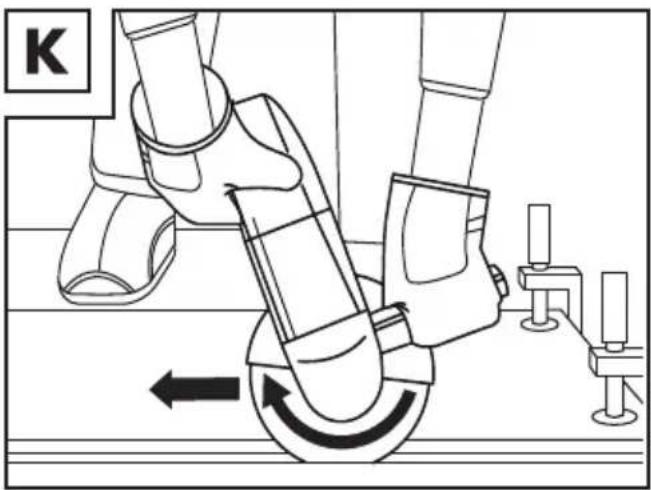

Při práci vždy držte výrobek oběma rukama (obr. K).
Když je výrobek v provozu, udržujte ruce mimo nástrojový nástavec.
Po vypnutí výrobku se nástrojový nástavec bude nějakou dobu dále pohybovat.
Nedotýkejte se pohybujícího se nástrojového nástavce a nebrzděte jej.
OPATRNĚ! OHROŽENÍ ZDRAVÍ!
Nesmí být zpracováván materiál obsahující azbest. Azbest je považován za karcinogenní.


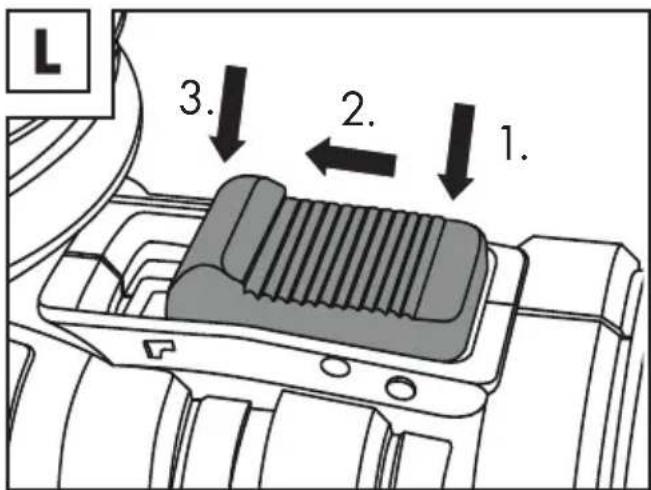

L 3. 2. 1.Zapnutí: Stlačte zadní stranu vypínače 3 dolů a posuňte jej dopředu (obr. L, 1&2).
Nepřetržitý provoz: Sklopte přední část vypínače 3 dolů, dokud nezapadne na místo (obr. L, 3).
Vypnutí: Stlačte zadní část vypínd 3 tak, aby zapadla zpět do vypnuté polohy.
Zkušební provoz
UPOZORNĚNÍ
Před první prací a po každé výměně nástrojového nástavce provedte zkušební chod bez zatížení. Pokud je nástrojový nástavec běží neokrouhle, dochází k výrazným vibracím nebo pokud slyšite neobvyklé zvuky, okamžitě výrobek vypněte.
Pracovní pokyny
Broušení
VAROVÁNÍ!
Nikdy nepoužívejte řezný kotouč k broušení!
Držte výrobek v úhlu 10 až 15° pro snadnou manipulaci a dobrý výsledek broušení.
Držte brusný kotouč s lehkým rovnoměrným tlakem na pracovní ploše pro maximální účinnost broušení. Nikdy by nemělo být nutné používat výrobek se zvýšenou silou. Hmotnost výrobku vytváří dostatečný tlak.
Příliš velký tlak přetěžuje motor, zpomaluje proces broušení, vyvíjí nebezpečný tlak na brusný kotouč a způsobuje poškození.
Pohybujte výrobkem rovnoměrně sem a tam.
Drátěné kartáče
! VAROVÁNÍ!
Nepoužívejte kartáč, který je poškozený nebo vykazuje nevyváženost. Použití poškozeného kartáče může zvýšit pravděpodobnost zranění při kontaktu s přerušenými dráty kartáče.
Vyvarujte se vyvíjení příliš vysokého tlaku, protože ten by vedl k přehnutí drátů a k předčasnému poškození.
Pracujte s mírným posuvem podle zpracovávaného materiálu.
Vyvarujte se poskakování a roztržení drátěného kartáče, zejména při práci na rozích, ostrých hranách atd. To může vést ke ztrátě kontroly a zpětnému rázu.
Odbrušování
! VAROVÁNÍ!
K odbrušování nikdy nepoužívejte brusné kotouče! Výrobek smí být provozován pouze s odbrušovacím kotoučem s ochranným krytem pro odbrušování 8b.
Lze používat pouze schválené odbrušovací kotouče vyztužené vlákny.
Zásadně pracujte s malým posuvem. Vykonávejte pouze mírný tlak na obrobek.
Pokud vždy pracujete v protiběhu, nebude výrobek nekontrolovaně vytlačen z řezu.
- Čistění a péče
! VAROVÁNÍ!
Výrobek vypněte, vyjměte akumulátorovou sadu 5 a nechte před prováděním kontroly, údržby nebo čisticích prací vychladnout!
Čištění
Dávejte pozor na to, aby dovnitř výrobku nepronikly žádné kapaliny.
Udržujte výrobek stále čistý, suchý a zbavený oleje nebo mazacích tuků. Po každém použití a před uskladněním odstraňte prach.
Pravidelné řádné čištění pomáhá zajistit bezpečné používání a prodlužuje životnost výrobku.
Výrobek čistěte suchou utěrkou. Pro těžce přístupná místa použijte měkký kartáč.
Odstraňte hlavně nečistoty a prach z ventilačních otvorů hadrem a měkkým kartáčem.
Větrací otvory musí být vždy volné.
UPOZORNĚNÍ
Nepoužívejte žádné chemické, alkalické, abrazivní nebo jiné agresivní čisticí nebo dezinfekční prostředky k čištění výrobku, neboť ty mohou poškodit jeho povrchy.
Údržba
Zkontrolujte výrobek a díly příslušenství (např. nástrojové nástavce), před a po každém použití na opotřebení a poškození. Případně je nahradťe za nové, jak je popsáno v tomto návodu k obsluze. Dodržujte při tom technické požadavky (viz „Technické údaje“).
Oprava
Uvnitř výrobku nejsou žádné díly, které mohou být opravovány uživatelem. Obrat'te se na kvalifikovaného odborníka, abyste nechali výrobek zkontrolovat a opravit.
Skladování
Výrobek vypněte.
Výrobek čistěte, jak je popsáno výše.
Výrobek a jeho příslušenství skladujte na temném, suchém, nezamrzajícím a dobře větraném místě.
Uchovávejte výrobek stále na místě nedostupném pro děti. Optimální dlouhodobá skladovací teplota (déle než 3 měsíce) je mezi +20 a +26 °C.
■ Skladujte výrobek v přepravním ku22.
Odbrušovací nebo brusné kotouče musí být suché a uložené ve svislé poloze, nikdy nesmí být stohované.
Pokyny k akumulátorové sadě
Skladujte akumulátorovou se 5 jen v částečně nabitém stavu. Stav nabíjení by měl být při delším skladování 40 až 60 % (svítí červená a oranžová LED stavu nabíjení 17).
Během delší doby skladování zkontrolujte stav nabití akumulátorové sady 5 přibližně každé 3 měsíce. Dobíjejte podle potřeby.
Transport
Výrobek vypněte.
■ Přepravujte výrobek v přepravním ků22.
- Chraňte výrobek před údery a silnými vibracemi, které nastávají zejména během přepravy ve vozidlech.
Zajistěte výrobek proti sklouznutí a převrhnutí.
Zlikvidování
Obal se skládá z ekologických materiálů, které můžete zlikvidovat prostřednictvím místních sběren recyklovatelných materiálů.
Při třídění odpadu se řídte podle označení obalových materiálů zkratkami (a) a čísly (b), s následujícím významem: 1–7: umělé hmoty / 20–22: papír a lepenka / 80–98: složené látky.
Výrobek a obalové materiály jsou recyklovatelné, zlikvidujte je odděleně pro lepší odstranění odpadu. Logo Triman platí jen pro Francii.
O možnostech likvidace vysloužilých zařízení se informujte u správy vaší obce nebo města.
V zájmu ochrany životního prostředí vysloužilý výrobek nevyhazujte do domovního odpadu, ale předejte k odborné likvidaci. O sběrnách a jejich otevíracích hodinách se můžete informovat u příslušné správy města nebo obce.
Vadné nebo vybité baterie resp. akumulátory se musí, podle směrnice 2006/66/ES a jejích příslušných změn, recyklovat. Baterie, akumulátory i výrobek odevzdejte zpět do nabízených sběren.
Ekologické škody v důsledku chybné likvidace baterií / akumulátorů!
Před odstraněním výrobku do odpadu z něho vyjměte baterie resp. akumulátorový balíček.
Baterie / akumulátory se nesmí zlikvidovat v domácím odpadu. Mohou obsahovat jedovaté těžké kovy a musí se zpracovávat jako zvláštní odpad. Chemické symboly těžkých kovů: Cd = kadmium, Hg = rtuť, Pb = olovo. Proto odevzdejte opotřebované baterie / akumulátory u komunální sběrny.
Záruka
Výrobek byl vyroben s nejvyšší pečlivostí podle přísných kvalitativních směrnic a před odesláním prošel výstupní kontrolou. V případě závad máte možnost uplatnění zákonných práv vůči prodejci. Vaše práva ze zákona nejsou omezena naší níže uvedenou zárukou.
Na tento artikl platí 5 záruka od data zakoupení. Záruční lhůta začíná od data zakoupení. Uschovejte si dobře originál pokladní stvrzenky. Tuto stvrzenku budete potřebovat jako doklad o zakoupení.
Pokud se do 5 let od data zakoupení tohoto výrobku vyskytne vada materiálu nebo výrobní vada, výrobek Vám – dle našeho rozhodnutí – bezplatně opravíme nebo vyměníme. Tato záruka zaniká, jestliže se výrobek poškodí, neodborně použil nebo neobdržel pravidelnou údržbu.
Záruka platí na vady materiálu a výrobní vady. Tato záruka se nevztahuje na díly výrobku podléhající opotřebení (např. na baterie), dále na poškození křehkých, choulostivých dílů, např. vypínačů, akumulátorů nebo dílů zhotovených ze skla.
Na akumulátorovou sadu dostanete 1 rok záruky od data nákupu.
Postup v případě uplatňování záruky
Pro zajištění rychlého zpracování Vašeho případu se říd’te následujícími pokyny:
Pro všechny požadavky si připravte pokladní stvrzenku a číslo artiklu (např. IAN 123456_7890) jako doklad o zakoupení.
Číslo artiklu najdete na typovém štítku, gravuře, titulní stránce návodu (vlevo dole) nebo na nálepce na zadní nebo spodní straně.
V případě poruch funkce nebo jiných závad nejdříve kontaktujte, telefonicky nebo e-mailem, v následujícím textu uvedené servisní oddělení.
Výrobek registrovaný jako vadný potom můžete s přiloženým dokladem o zakoupení (pokladní stvrzenkou) a údaji k závadě a kdy k ní došlo, bezplatně zaslat na adresu servisu, která Vám byla sdělena.
Servis
Servis Česká republika
Tel.: 800600632
E-Mail: owim@lidl.cz
ES prohlášení o shodě
ES PROHLÁŠENÍ O SHODĚ
IAN: 367746_2101
Identifikace produktu: "Parkside" Aku úhlová bruska 20 V
Číslo modelu: HG08179
Výše popsany předmět prohlášení je ve shodě s příslušnými harmonizačními právními předpisy Unie:
Odkazy na příslušné harmonizované normy, které byly použity, nebo na jiné technické specifikace, na jejichž základě se shoda prohlašuje:
č./části
Předmět výše uvedeného prohlášení je v souladu se směrnící Evropského parlamentu a Rady 2011/65/EU ze dne 8. června 2011 o omezení používání některých nebezpečných látek v elektrických a elektronických zařizeních:
č. / části
Směrnice 2011/65/EU
EN IEC 63000:2018
Další informace - Další související normy:
č. / Části
EN 12413:2019
Jméno a adresa výrobce:
Toto prohlásení o shodě se vydáva na vyhradní odpovědnost výrobke.
Překlad původního prohlášení o shodě
Neckarsulm
Misto
14.05.2021
Datum
Managing Director
Úvod. Strana 177
Rozsah dodávky. Strana 177
Technické údaje ...... Strana 178
Bezpečnostné upozornenia ...... Strana 180
Zvyškové riziká. Strana 189
Bezpečnostné upozornenia pre nabíjačky. Strana 190
5 Akumulátor *
15 Odblokovacie tlačidlo pre akumulátor
16 Tlačidlo (stav nabitia)
17 Kontrolka stavu nabitia LED (červená/ oranžová/zelená)
Obrázok C:
5 Akumulátor *
18 Nabíjačka (rýchlonabíjačka) *
19 Napájací kábel so zástrčkou
20 LED kontrolka stavu nabitia - zelená
21 LED kontrolka stavu nabitia - červená
Bez obrázku:
22 Prenosný kufrík
- Technické údaje
Typ: Lítium-iónový
Menovité napätie: 20 V ---
Kapacita: 4 Ah
Energetická hodnota: 80 Wh
Počet batériových článkov: 10
Rýchlonabíjačka PLG 20 C3 \*
Vstup:
Menovité napätie: 230–240 V\~
Menovitý výkon: 120 W
Poistka (interná): 3,15 A/T3.15A
Výstup:
Menovité napätie: 21,5 V ---
Nabíjací prúd: 4,5 A
Trieda ochrany: 11/回
Čas nabíjania:
Počas nabíjania: +4 až +40 °C
Hodnoty emisií hluku
Elektrická bezpečnost
2) Vyhýbajte sa telesnému kontaktu s uzemnenými povrchmi, napr. rúr, kúrení, sporákov a chladničiek. Ked' je vaše telo uzemnené, hrozí zvýšené riziko zásahu elektrickým prúdom.
3) Elektrické náradie chráněte pred dažd'om a vlhkom. Vniknutie vody do elektrického náradia zvyšuje riziko zásahu elektrickým prúdom.
- Bezpečnostné upozornenia pre nabíjačky
Elektrické časti chráňte pred vlhkostou. Nikdy ich neponárajte do vody alebo iných kvapalín, aby ste zabránili zásahu elektrickým prúdom. Prístroj neponárajte pod tečúcu vodu. Riadťe sa pokynmi pre čistenie, údržbu a opravy.
PAP 20 B1 2 Ah 5 článkov
PAP 20 B3 4 Ah 10 článkov
Akumulá 5 vložte do nabíjačky 18.
Napájací kábel so zástrčl 19 nabíjačky 18 zapojte do zásuvky.
Ked' je akumulá 5 kompletne nabitý: Akumulátor vyberte z nabíjačky 18. Potom vytiahnite napájací kábel so zástrčkou 19 nabíjačky zo zásuvky.
Vypnite produkt. Akumulátor 5 vyberte z produktu, aby ste zabránili neúmyselnému spusteniu produktu.
Vypnite produkt. Akumulátor 5 vyberte z produktu, aby ste zabránili neúmyselnému spusteniu produktu.
Nesprávna likvidácia batérií / akumulátorových batérií ničí životné prostredie!
Pred likvidáciou vyberte batérie / akumulátorové batérie z výrobku.
Preklad původného vyhlasenia o zhode
| Neckarsulm | 14.05.2021 | ||
| Miesto | Datum | Benjamin SteebManaging Director | Jens BuchheimAuthorised Signatory |
