| Producttype | Elektrische rechte slijper |
| Merk | Parkside |
| Model | PGS 500 C2 |
| Nominaal vermogen | 500 W |
| Nominale spanning | 230 V ~, 50 Hz |
| Toerentalbereik (onbelast) | 4.500 – 30.000 min⁻¹ |
| Toerentalinstelling | Progressieve variator met 6 standen |
| Meegeleverde spantangen | 6 mm (voorgemonteerd) en 3,2 mm |
| Max. slijpschijfdiameter | 25 mm |
| Minimale inklemminglengte | 10 mm |
| Max. lengte van de houder | 40 mm |
| Spindeldraad | M14 |
| Beschermingsklasse | II (dubbele isolatie) |
| Geluidsdrukniveau (LpA) | 78,3 dB(A), onzekerheid K=3 dB |
| Geluidsvermogensniveau (LwA) | 89,3 dB(A), onzekerheid K=3 dB |
| Trillingsemissie (ah) | 5,279 m/s², onzekerheid K=1,5 m/s² |
| Inbegrepen accessoires | 2 spantangen, slijpsteen, montagesleutel, plastic koffer, gebruikshandleiding |
| Veiligheid | Spindelvergrendeling, AAN/UIT-schakelaar, herstartbeveiliging |
| Beoogd gebruik | Slijpen en ontbramen van metalen met korundslijpschijven |
| Garantie | 3 jaar (onderdelen en arbeid) |
Veelgestelde vragen - PGS 500 C2 PARKSIDE
Gebruikersvragen over PGS 500 C2 PARKSIDE
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Elektrische haakse slijper in PDF-formaat gratis! Vind uw handleiding PGS 500 C2 - PARKSIDE en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. PGS 500 C2 van het merk PARKSIDE.
GEBRUIKSAANWIJZING PGS 500 C2 PARKSIDE
Vertaling van de originele gebruiksaanwijzing
PL
SZLIFIERKA PROSTA
Vouw vóór het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.
CZ
NL Vertaling van de originele gebruiksaanwijzing Pagina 49
Gebruik in overeenstemming met bestemming....50
Onderdelen....50
Inhoud van het pakket 50
Algemene veiligheidsvoorschriften voor elektrische gereedschappen ....51
-
Veiligheid op de werkplek 51
-
Elektrische veiligheid ....51
-
Veiligheid van personen....52
-
Gebruik en behandeling van het elektrische gereedschap 52
-
Service 53
Veiligheidsvoorschriften voor alle toepassingen 53
Overige veiligheidsvoorschriften voor alle toepassingen....55
Aanvullende veiligheidsvoorschriften voor slijpen 56
Overige veiligheids- en werkvoorschriften....56
Originele accessoires/hulpstukken 57
Ingebruikname 57
Gereedschap/spantang plaatsen/verwisselen....57
Slijpsteen 58
In- en uitschakelen/toerentalbereik instellen .... 58
Aanwijzingen voor materiaalbewerking/gereedschap/toerentalbereik. 58
Reinigen, onderhouden en opbergen....58
Garantie van Kompernaß Handels GmbH 59
Service....60
Importeur 60
Afvoeren 61
Vertaling van de oorspronkelijke conformiteitsverklaring....62

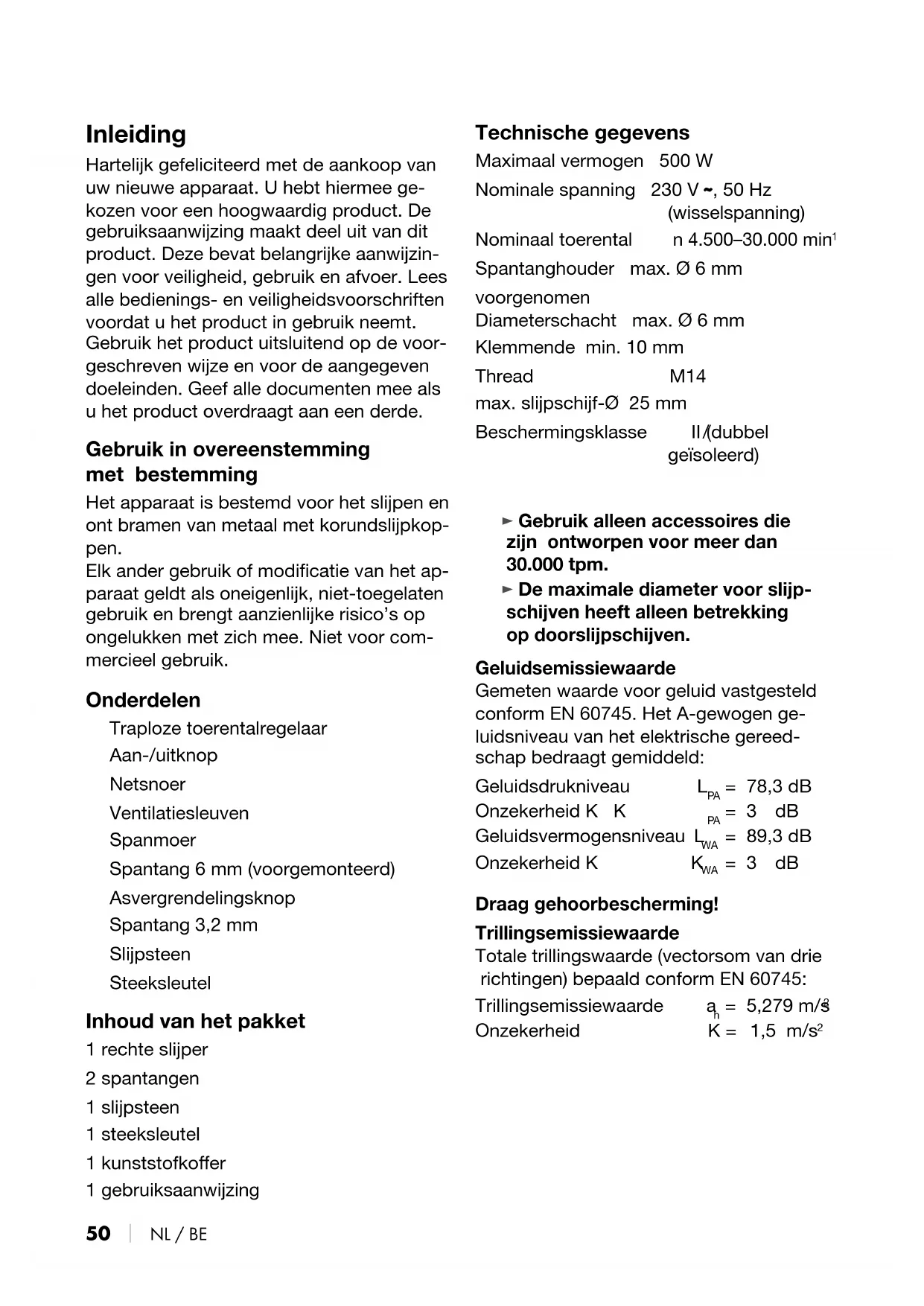

Inleiding
Hartelijk gefeliciteerd met de aankoop van uw nieuwe apparaat. U hebt hiermee gekozen voor een hoogwaardig product. De gebruiksaanwijzing maakt deel uit van dit product. Deze bevat belangrijke aanwijzingen voor veiligheid, gebruik en afvoer. Lees alle bedienings- en veiligheidsvoorschriften voordat u het product in gebruik neemt. Gebruik het product uitsluitend op de voorgeschreven wijze en voor de aangegeven doeleinden. Geef alle documenten mee als u het product overdraagt aan een derde.
Gebruik in overeenstemming met bestemming
Het apparaat is bestemd voor het slijpen en ont bramen van metaal met korundslijpkoppen.
Elk ander gebruik of modificatie van het apparaat geldt als oneigenlijk, niet-toegelaten gebruik en brengt aanzienlijke risico's op ongelukken met zich mee. Niet voor commercieel gebruik.
Onderdelen
Traploze toerentalregelaar
Aan-/uitknop
Netsnoer
Ventilatiesleuven
Spanmoer
Spantang 6 mm (voorgemonteerd)
Asvergrendelingsknop
Spantang 3,2 mm
Slijpsteen
Steeksleutel
Inhoud van het pakket
1 rechte slijper
2 spantangen
1 slijpsteen
1 steeksleutel
1 kunststofkoffer
1 gebruiksaanwijzing
Technische gegevens
Maximaal vermogen 500 W
Nominale spanning 230 V\~, 50 Hz (wisselspanning)
Nominaal toerental n 4.500–30.000 min ^1
Spantanghouder max. ∅ 6 mm
voorgenomen
Diameterschacht max. ∅ 6 mm
Klemmende min. 10 mm
Thread M14
max. slijpschijf-∅ 25 mm
Beschermingsklasse II/(dubbel geïsoleerd)
- Gebruik alleen accessoires die zijn ontworpen voor meer dan 30.000 tpm.
▶ De maximale diameter voor slijpschijven heeft alleen betrekking op doorslijpschijven.
Geluidsemissiewaarde
Gemeten waarde voor geluid vastgesteld conform EN 60745. Het A-gewogen geluidsniveau van het elektrische gereedschap bedraagt gemiddeld:
Geluidsdrukniveau L_PA = 78,3 dB
Onzekerheid K K _PA = 3 dB
Geluidsvermogensniveau L_WA = 89,3 dB
Onzekerheid K K_WA = 3 dB
Draag gehoorbescherming!
Trillingsemissiewaarde
Totale trillingswaarde (vectorsom van drie richtingen) bepaald conform EN 60745:
Trillingsemissiewaarde a_h = 5,279 m/s
Onzekerheid K = 1,5 m/s²
OPMERKING
▶ De vermelde trillingsemissiewaarde is in een genormeerde testopstelling gemeten en kan ook worden gebruikt voor vergelijking van een elektrisch gereedschap met een ander elektrisch gereedschap. De vermelde trillingsemissiewaarde kan ook worden gebruikt voor een voorlopige beoordeling van de blootstelling.
⚠ WAARSCHUWING!
▶ De trillingsemissiewaarde kan tijdens het daadwerkelijke gebruik van het elektrische gereedschap afwijken van de gemeten waarde, afhankelijk van de manier waarop het gereedschap wordt gebruikt. Het is noodzakelijk veiligheidsmaatregelen ter bescherming van de bediener vast te leggen op basis van een inschatting van de blootstelling tijdens de feitelijke gebruiksomstandigheden (hierbij dient rekening te worden gehouden met alle aspecten van de bedrijfscyclus, bijvoorbeeld perioden waarin het gereedschap is uitgeschakeld en perioden waarin het gereedschap weliswaar is ingeschakeld, maar niet wordt belast).
Algemene veiligheids- voorschriften voor elek- trische gereedschappen
⚠ WAARSCHUWING!
Lees alle veiligheidsvoorschriften en aanwijzingen. Het niet naleven van de veiligheidsvoorschriften en aanwijzingen kan elektrische schokken, brand en/of ernstig letsel veroorzaken.
Bewaar alle veiligheidsvoorschriften en -aanwijzingen voor toekomstig gebruik.
De in de veiligheidsinstructies gebruikte term "elektrisch gereedschap" heeft betrekking op elektrische gereedschappen die op netvoeding werken (met snoer) en op elektrische gereedschappen die op accu's werken (zonder snoer).
- Veiligheid op de werkplek
a) Houd uw werkomgeving schoon en goed verlicht. Wanorde en een niet ver- lichte werkomgeving kunnen leiden tot ongelukken.
b) Werk met het elektrische gereedschap niet in explosiegevaarlijke omgevingen waarin zich brandbare vloeistoßen, gassen of stof bevinden. Elektrisch gereedschap geeft vonken af die stof of dampen kunnen doen ontvlammen.
c) Houd kinderen en andere personen uit de buurt tijdens het gebruik van het elektrische gereedschap. Als u afgeleid raakt, zou u de controle over het apparaat kunnen verliezen.
2. Elektrische veiligheid
a) De stekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag op geen enkele wijze worden veranderd. Gebruik geen verloopstekker in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.
b) Voorkom lichamelijk contact met geaarde oppervlakken, zoals buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico op elektrische schokken als uw lichaam geaard is.
c) Houd elektrisch gereedschap uit de buurt van regen of vocht. Als er water in een elektrisch apparaat binnendringt, bestaat er een verhoogde kans op een elektrische schok.
d) Gebruik het snoer niet voor een ander doel, bijvoorbeeld om het elektrische gereedschap te dragen, op te hangen of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen de kans op een elektrische schok.
e) Gebruik bij het werken met elektrisch gereedschap buitenshuis alleen verlengsnoeren die geschikt zijn voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, vermindert het risico op een elektrische schok.
f) Gebruik een aardlekschakelaar als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is. Het gebruik van een aardlekschakelaar vermindert het risico op een elektrische schok.
3. Veiligheid van personen
a) Wees altijd alert, let op wat u doet en gebruik uw gezond verstand bij het gebruik van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid kan bij het gebruik van het elektrische gereedschap al tot ernstig letsel leiden.
b) Draag persoonlijke beschermingsmiddelen en altijd een veiligheidsbril. Het dragen van persoonlijke beschermingsmiddelen zoals een stofmasker, antislip-veiligheidsschoenen, veiligheidshelm of gehoorbescherming, al naar gelang het type en het gebruik van het elektrische gereedschap, vermindert het risico op letsel.
c) Voorkom onbedoelde inschakeling. Zorg ervoor dat het elektrische gereedschap is uitgeschakeld voordat u het aansluit op de netvoeding en/of de accu, het optilt of draagt. Als u bij het dragen van het elektrische gereedschap uw vinger op de aan-/uitknop houdt of het apparaat al ingeschakeld op de netvoeding aansluit, kan dit tot ongelukken leiden.
d) Verwijder het afstelgereedschap of de sleutel voordat u het elektrische gereedschap aanzet. Gereedschap of een sleutel die zich in een draaiend onderdeel van het apparaat bevindt, kan letsel tot gevolg hebben.
e) Voorkom een abnormale lichaamshouding. Zorg dat u stevig staat en bewaar altijd uw evenwicht. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter controleren.
f) Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd haar, kleding en handschoenen ver van bewegende onderdelen. Los zittende kleding, sieraden of haren kunnen door bewegende onderdelen gegrepen worden.
g) Als stofafzuigings- en opvangvoorzieningen kunnen worden bevestigd, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van een stofafzuiging kan risico's door stof beperken.
4. Gebruik en behandeling van het elektrische gereedschap
a) Voorkom overbelasting van het apparaat. Gebruik voor uw werkzaamheden het daarvoor bedoelde elektrisch gereedschap. Met een passend elektrisch apparaat werkt u beter en veiliger in het aangegeven vermogensbereik.
b) Gebruik geen elektrisch gereedschap waarvan de aan-/uitknop defect is.
Elektrisch gereedschap dat niet meer aan- of uitgezet kan worden, is gevaarlijk en moet gerepareerd worden.
c) Haal de stekker uit het stopcontact of verwijder de accu voordat u instellingen aan het apparaat verricht, accessoires verwisselt of het apparaat weglegt. Deze voorzorgsmaatregel voorkomt dat het elektrische gereedschap onbedoeld kan worden gestart.
d) Berg elektrisch gereedschap buiten het bereik van kinderen op als het niet in gebruik is. Zorg ervoor dat het apparaat niet wordt gebruikt door personen die hiermee niet vertrouwd zijn of die deze instructies niet hebben gelezen. Elektrisch gereedschap is gevaarlijk als het door onervaren personen worden gebruikt.
e) Onderhoud elektrisch gereedschap zorgvuldig. Controleer of bewegende onderdelen naar behoren werken en niet klemmen, en of er geen onderdelen gebroken of zodanig beschadigd zijn dat daardoor de werking van het elektrische gereedschap nadelig wordt beïnvloed. Laat beschadigde onderdelen vóór de ingebruikname van het apparaat repareren. Veel ongelukken zijn het gevolg van slecht onderhoud van elektrisch gereedschap.
f) Houd snijgereedschappen scherp en schoon. Met zorg onderhouden snijgereedschappen met scherpe snijvlakken lopen minder vaak vast en zijn gemakkelijker te sturen.
g) Gebruik elektrisch gereedschap, accessoires, hulpstukken en dergelijke in overeenstemming met deze instructies. Houd daarbij rekening met de werkomstandigheden en de te verrichten werkzaamheden. Het gebruik van elektrisch gereedschap voor andere doeleinden dan de beoogde toepassingen kan tot gevaarlijke situaties leiden.
5. Service
a) Laat uw elektrische gereedschap alleen door gekwalificeerde vakmensen en uitsluitend met originele vervangingsonderdelen repareren. Op die manier blijft de veiligheid van het elektrische gereedschap gewaarborgd.
WAARSCHUWING! Draag altijd een veiligheidsbril
Draag een stofmasker.
Veiligheidsvoorschriften voor alle toepassingen
Gemeenschappelijke veiligheidsvoorschriften voor slijpen
a) Dit elektrische gereedschap moet worden gebruikt als slijper. Neem alle veiligheidsvoorschriften, aanwijzingen, afbeeldingen en gegevens in acht die bij het apparaat worden meegeleverd. Als u de volgende aanwijzingen niet opvolgt, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.
b) Dit elektrische gereedschap is niet geschikt voor werkzaamheden met draadborstels, dooslijpschijven, schuurschijven en polijstschijven.
Toepassingen waarvoor het elektrische gereedschap niet geschikt is, kunnen leiden tot gevaar en letsel.
c) Gebruik geen accessoires die niet speciaal door de fabrikant voor dit elektrische gereedschap zijn voorzien en aanbevolen. Het feit dat accessoires op uw elektrische gereedschap kunnen worden bevestigd, garandeert nog geen veilig gebruik.
d) Het toegestane toerental van het hulpstuk moet minstens even hoog zijn als het maximale toerental dat op het elektrische gereedschap is vermeld.
Accessoires die sneller draaien dan toegestaan, kunnen breken, waarbij brokstukken worden weggeslingerd.
e) Buitendiameter en dikte van het hulpstuk moeten overeenkomen met de specificaties van uw elektrische gereedschap. Verkeerd bemeten hulpstukken kunnen niet voldoende worden afgeschermd of gecontroleerd.
f) Slijpkoppen en andere accessoires moeten precies op de slijpspil of in de spantang van uw elektrische gereedschap passen. Hulpstukkendie niet precies in de houder van het elektrische gereedschap passen, draaien on gelijkmatig, trillen hevig en kunnen leiden tot een verlies aan controle.
g) Op een stift gemonteerde slijpkoppen of andere accessoires moeten volledig in de spantang of de spankop worden geplaatst. De "overstand" resp. het vrijliggende deel van de stift tussen de slijpkop en de spantang of spankop moet minimaal zijn. Als de stift niet voldoende wordt gespannen of als de slijpkop te ver vooruit steekt, kan het hulpstuk loskomen en met hoge snelheid worden weggeslingerd.
h) Gebruik geen beschadigde hulpstukken. Controleer voor elk gebruik hulpstukken zoals slijpkoppen op splinters, barsten en (ernstige) slijtage. Als het elektrische gereedschap of het hulpstuk valt, dient u te controleren of het beschadigd is, of een onbeschadigd hulpstuk te gebruiken. Als u het hulpstuk hebt gecontroleerd en geplaatst, dient u, en iedereen in de buurt, buiten het bereik van het roterende hulpstuk te blijven en het apparaat minstens één minuut op maximaal toerental te laten lopen. Beschadigde hulpstukken breken meestal in deze testperiode.
i) Draag persoonlijke beschermingsmiddelen. Gebruik al naargelang de toepassing een volledig gelaatsmasker, oogbescherming of een veiligheidsbril. Draag indien nodig een stofmasker, gehoorbescherming, veiligheidshandschoenen of een speciale schort die u beschermt tegen kleine slijp- en materiaaldeeltjes. Ogen moeten worden beschermd tegen rondvliegende deeltjes die bij verschillende toepassingen ontstaan. Een stof- of ademhalingsmasker moet het stof filteren dat bij het gebruik ontstaat. Als u lange tijd bent blootgesteld aan lawaai, kunt u gehoorverlies lijden.
j) Let op dat anderen een veilige afstand tot uw werkomgeving houden. Ieder- een die de werkomgeving betreedt, moet persoonlijke beschermingsmiddelen dragen. Afgebroken stukken van het werkstuk of gebroken hulpstukken kunnen wegvliegen en verwondingen veroorzaken, ook buiten de directe wer- komgeving.
k) Pak het apparaat uitsluitend vast aan de geïsoleerde greepvlakken wanneer u werkzaamheden uitvoert waarbij het gereedschap met verborgen elektriciteitsleidingen of het eigen snoer in aanraking kan komen. Bij contact met een leiding waar spanning op staat, kunnen ook metalen onderdelen van het apparaat onder spanning komen te staan en een elektrische schok tot gevolg hebben.
I) Houd het elektrische gereedschap bij het starten altijd stevig vast. Bij starten op het volledige toerental kan het reactiemment van de motor ertoe leiden dat het elektrische gereedschap wegdraait.
m) Gebruik zo mogelijk lijmtangen om het werkstuk vast te zetten. Houd nooit een klein werkstuk in de ene hand en het elektrische gereedschap in de andere terwijl u het gereedschap gebruikt. Als u kleine werkstukken vastklemt, hebt u beide handen vrij voor een betere controle van het elektrische gereedschap.
n) Houd het aansluitsnoer weg van roterende hulpstukken. Als u de controle over het apparaat verliest, kan het snoer worden doorgesneden of gegrepen en kan uw hand of arm in het roterende hulpstuk terechtkomen.
o) Leg het elektrische gereedschap nooit neer voordat het hulpstuk volledig tot stilstand is gekomen. Het roterende hulpstuk kan in contact komen met het vlak waarop het wordt neergelegd, zodat u de controle kunt verliezen over het elektrische gereedschap.
p) Draai na verwisseling van hulpstukken of instellingen op het apparaat de spantangmoer, de spankop of andere bevestigingselementen stevig vast. Losse bevestigingselementen kunnen onverwacht verschuiven en tot controle-verlies leiden; onbevestigde, roterende componenten worden dan met geweld uit het apparaat geslingerd.
q) Laat het elektrische gereedschap niet draaien terwijl u het draagt. Uw kleding kan door toevallig contact met het roterende hulpstuk worden gegrepen en het hulpstuk kan zich in uw lichaam boren.
r) Reinig regelmatig de ventilatiespleten van uw elektrische gereedschap. De motorventilator zuigt stof in de behuizing, en een sterke opeenhoping van metaalstof kan elektrische gevaren veroorzaken.
s) Gebruik het elektrische gereedschap niet in de buurt van brandbare materialen. Vonken kunnen deze materialen doen ontvlammen.
t) Gebruik geen hulpstukken die vloeibare koelstoffen nodig hebben. Het gebruik van water of andere vloeibare koelstoffen kan leiden tot een elektrische schok.
Overige veiligheidsvoorschriften voor alle toepassingen
Terugslag en passende veiligheidsmaatregelen
Een terugslag is een plotselinge reactie door een hulpstuk dat blijft haken of blokkeert, zoals een slijpschijf, schuurband, staalborstel enz. Het vast haken of blokkeren leidt tot een abrupte stop van het roterende hulpstuk. Daardoor versnelt een ongecontroleerd elektrisch gereedschap tegen de draairichting van het hulpstuk in.
Als bijv. een slijpschijf in het werkstuk haakt of blokkeert, kan de rand van de slijpschijf die in het werkstuk gaat, vastlopen en daardoor de slijpschijf doen uitbreken of een terugslag veroorzaken.
De slijpschijf beweegt dan ofwel naar de gebruiker ofwel weg van de gebruiker, al naargelang de draairichting van de schijf op het blokkeerpunt. Hierbij kan de slijpschijf ook breken.
Een terugslag is het gevolg van onjuist gebruik van het elektrische gereedschap. Dit is te voorkomen door passende voorzorgsmaatregelen, zoals hieronder beschreven.
a) Houd het elektrische gereedschap goed vast en breng uw lichaam en armen in een positie waarin u de terugslagkrachten kunt opvangen.
De bediener kan door passende veiligheidsmaatregelen de terugslagkrachten beheersen.
b) Werk bijzonder voorzichtig in de buurt van hoeken, scherpe randen enz. Voorkom dat het hulpstuk uit het werkstuk terugslaat en vastloopt. Het roterende hulpstuk heeft de neiging vast te lopen bij hoeken, scherpe randen of wanneer het afketst. Dit veroorzaakt controleverlies of een terugslag.
c) Gebruik geen getand zaagblad. Dergelijke hulpstukken veroorzaken vaak een terugslag of het verlies van de controle over het elektrische gereedschap.
d) Breng het opzetgereedschap altijd in dezelfde richting in het materiaal als waarin de snijkant het materiaal verlaat (dit is dezelfde richting als waarin de spanen worden uitgeworpen). Als het elektrische gereedschap in de verkeerde richting wordt voortbewogen, breekt de snijkant van het hulpstuk uit het werkstuk, waardoor het elektrische gereedschap in deze bewegingsrichting wordt getrokken.
Aanvullende veiligheidsvoorschriften voor slijpen
Speciale instructies voor slijpen
a) Gebruik uitsluitend de voor uw elektrische gereedschap toegestane slijpkoppen en alleen voor de aanbevolen toepassingsmogelijkheden. Slijp bijvoorbeeld nooit met het zijvlak van een doorslijpschijf. Doorslijpschijven zijn bestemd voor het slijpen van materiaal met de rand van de schijf. Door zijdelingse krachtinwerking op deze doorslijpschijven kunnen ze breken.
b) Gebruik voor conische en rechte slijpstiften met schroefdraad alleen onbeschadigde stiften van de juiste grootte en lengte, zonder ondersnijding aan de schouder. Geschikte stiften verminderen de kans op een breuk.
c) Klem het werkstuk bij gebruik van draaivijlen, doorslijpschijven, hogesnelheidsfreesgereedschappen of hardmetalen freesgereedschappen altijd goed vast. Al bij een geringe kanteling in de groef lopen deze hulpstukken vast en kunnen ze een terugslag veroorzaken. Een vastlopende doorslijpschijf breekt gewoonlijk. Bij het vastlopen van draaivijlen, hogesnelheidsfreesgereedschappen of hard-metalen freesgereedschappen kan het opzetgereedschap uit de groef springen en tot verlies van de controle over het elektrische gereedschap leiden.
Overige veiligheids- en werkvoorschriften
■ Draag bij het werken met de machine altijd een veiligheidsbril.
■ Veiligheidshandschoenen, stevig en antislip schoeisel en een schort worden aanbevolen.
■ Haal voorafgaand aan alle werkzaamheden aan de machine de stekker uit het stopcontact.
■ Sluit de machine alleen uitgeschakeld aan op het stopcontact.
■ Houd de aansluitkabel altijd uit de buurt van het werkbereik van de machine. Leid de kabel altijd naar achteren weg van de machine.
■ De gereedschapsas blijft nog even draaien nadat het apparaat is uitgeschakeld. Leg de machine pas neer als deze tot stilstand is gekomen.
■ Kom niet met handen en vingers in de gevarenzone van de draaiende machine.
- Gebruik alleen werkgereedschappen waarvan het toegelaten toerental minstens zo hoog is als het op het typeplaatje van het elektrische gereedschap aangegeven hoogste toerental.
■ Controleer slijpgereedschappen voorafgaand aan gebruik. Het slijpgereedschap moet perfect gemonteerd zijn en moet vrij kunnen draaien. Laat de machine gedurende ten minste 30 seconden proefdraaien zonder belasting. Gebruik geen beschadigde, niet-ronde of vibrerende slijpgereedschappen.
Bij het schuren van metaal ontstaan er vonken. Zorg ervoor dat er geen gevaar is voor personen. Vanwege het brandgevaar mogen er geen brandbare materialen in de buurt zijn (zone met rondvliegende vonken). Gebruik geen stofafzuiging.
■ Houd het apparaat altijd zodanig dat vonken of slijpstof van het lichaam weg-vliegen.
■ De spanmoer moet zijn vastgedraaid voordat de machine in gebruik wordt genomen.
■ Onder invloed van extreme elektromagnetische storingen van buitenaf kunnen in bepaalde gevallen tijdelijke toerental-schommelingen optreden.
■ Het te bewerken werkstuk moet worden vastgeklemd indien het niet door zijn eigen gewicht stabiel blijft staan.
■ Breng het werkstuk nooit met de hand tegen het slijpgereedschap.
■ Zorg ervoor dat het slijpgereedschap volgens de instructies van de fabrikant van het slijpgereedschap is aangebracht.
■ De maten van het slijpgereedschap moeten overeenstemmen met die van de slijpmachine.
■ Werk altijd met de daartoe bestemde werkvlakken van het hulpstuk.
Klem het te bewerken werkstuk altijd vast. Houd nooit een klein werkstuk in de ene hand en de rechte slijper in de andere terwijl u het gereedschap gebruikt. Houd een rechte slijper altijd bij de daartoe bestemde greepvlakken vast.
■ Breng de rechte slijper naar het werkstuk. Werk met een matige druk en druk het hulpstuk niet in het materiaal.
Originele accessoires/hulpstukken
- Gebruik alleen accessoires en hulpstukken die vermeld staan in de gebruiksaanwijzing (Technische gegevens) of waarvan gebruik compatibel is met het apparaat.
■ Goedgekeurde hulpstukken: gebruik alleen korundslijpkoppen met een schachtdiameter die past in de spantang van het gereedschap. Houd rekening met de informatie bij de Technische gegevens.
Ingebruikname
Gereedschap/spantang plaatsen/ verwisselen
♦ Druk op de asvergrendeling ^7 en houd deze ingedrukt.
♦ Draai de spanmoe ^5 met de montage-sleutel 10 van de schroefdraad af.
♦ Verwijder een eventueel bevestigd werkstuk.
♦ Schuif eerst het beoogde gereedschap door de spanmoer 5 voordat u het in de bij de gereedschapsschacht passende spantang 6 sieekt.
♦ Druk op de asvergrendeling ^7 en houd deze ingedrukt.
♦ Steek de (6 mm) spantang ^6 in de schroefdraadinet en schroef de spanmoer 5 net de montagesleutel v3st op de schroefdraad.
- Om de (3,2 mm) spantang 8 te gebruiken, moet deze in de voorgemonteerde (6 mm) spantang 6 worden gestoken.
- Neem de aanwijzingen van de fabrikant van kleine slijphulpstukken in acht. Bij kleine slijphulpstukken mag de door de fabrikant aangegeven maximaal toelaatbare oversteek (L0 = lengte van de schacht tussen het uiteinde van de spantang en het kleine slijphulpstuk) niet worden overschreden! Indien de oversteek (L0) groter is, moet het toelaatbare toerental worden verlaagd. Plaats het opzetstuk zo mogelijk met de volledige lengte van de schacht in de spantang. Zorg ervoor dat de inspanlengte (Lg) minstens 10 mm bedraagt. Gebruik alleen hulpstukken met een maximale stiftlengte van 40 mm.
◆ Met de slijpsteer 9 kunnen slijkwerkzaamheden op verschillende metalen worden uitgevoerd..
In- en uitschakelen/toerentalbereik instellen
LET OP!
■ De draairichting van de slijpspil vindt u op de voorkant van het apparaat met de gegraveerde pijl (symbool “tegen de wijzers van de klok in”).
Inschakelen/toerentalbereik instellen
♦ Zet de aan-/uitknop ^2 op de stand "I".
♦ Zet de traploze toerentalregelaa op een stand tussen "1" en "6".
Uitschakelen
♦ Zet de aan-/uitknop ^2 op de stand "O".
Aanwijzingen voor materiaalbewerking/gereedschap/toerentalbereik
■ Het werkresultaat is afhankelijk van het toerental, het type materiaal en de op het werkstuk uitgeoefende druk. Voer tests uit op proefstukken om de optimale instellingen te bepalen.
| Positietoerental-regelaar 1 | Onbelast toerental (min-1) |
| 1 ca. 4500 | |
| 2 ca. 9000 | |
| 3 ca. 17.500 | |
| 4 ca. 22.500 | |
| 5 ca. 27.000 | |
| 6 ca. 30.000 |
Reinigen, onderhouden en opbergen
■ Schakel voorafgaand aan alle werkzaamheden aan het apparaat het apparaat uit en haal de stekker uit het stopcontact.
Het apparaat is onderhoudsvrij.
■ Verwijder vuil van het apparaat. Gebruik daarvoor een droge doek.
⚠ WAARSCHUWING!
■ Wanneer het snoer moet worden vervangen, moet dit worden uitgevoerd door de fabrikant of diens vertegenwoordiger, om veiligheidsrisico's te voorkomen.
■ Berg het apparaat en alle losse onderdelen zorgvuldig op in de daarvoor bestemde kunststof koffer, zodat geen enkel onderdeel verloren kan gaan.
OPMERKING
- Niet vermelde vervangingsonderdelen (zoals koolborstels, schakelaars) kunt u bestellen via onze callcenters.
⚠ WAARSCHUWING!
■ Laat de stekker of het snoer altijd vervangen door de fabrikant van het apparaat of diens klantenservice. Op die manier blijft de veiligheid van het apparaat gewaarborgd.
Garantie van KompernaßHandelsGmbH
Geachte klant,
U hebt op dit apparaat 3 jaar garantie vanaf de aankoopdatum. Voor zover meegeleverd hebt u op de accupacks van de X12V en de X20V Team-serie eveneens 3 jaar garantie vanaf de aankoopdatum. In geval van gebreken in dit product hebt u wettelijke rechten tegenover de verkoper van het product. Deze wettelijke rechten worden door onze hierna beschreven garantie niet beperkt.
Garantievoorwaarden
De garantieperiode geldt vanaf de datum van aankoop. Bewaar de kassabon zorg-vuldig. U hebt hem nodig als bewijs van aankoop.
Als er binnen drie jaar vanaf de aankoop-datum van dit product een materiaal- of fabricagefout optreedt, wordt - naar onze keuze - het product door ons kosteloos ge-repareerd of vervangen of wordt de koop-prijs terugbetaald. Voorwaarde voor deze garantie is dat het defecte apparaat en het aankoopbewijs (kassabon) binnen de ter-mijn van drie jaar worden overlegd en dat kort wordt omschreven waaruit het gebrek bestaat en wanneer het is opgetreden.
Wanneer het defect door onze garantie wordt gedekt, krijgt u het gerepareerde product of een nieuw product retour. Met de reparatie of vervanging van het product begint er geen nieuwe garantieperiode.
Garantieperiode en wettelijke aanspraken bij gebreken
De garantieperiode wordt door deze waarborg niet verlengd. Dat geldt ook voor vervangen en gerepareerde onderdelen. Even-tueel al bij aankoop aanwezige schade en gebreken moeten meteen na het uitpakken worden gemeld. Voor reparaties na afloop van de garantieperiode worden kosten in rekening gebracht.
Garantieomvang
Het apparaat is op basis van strenge kwaliteitsnormen met de grootst mogelijke zorg vervaardigd en voorafgaand aan de levering nauwkeurig gecontroleerd.
De garantie geldt voor materiaal- of fabricagefouten. De garantie geldt niet voor productonderdelen die onderhevig zijn aan normale slijtage en die daarom als slijtonderdelen kunnen worden beschouwd, bijv. zaagbladen, reservemesjes, schuurpapier enz. of voor schade aan breekbare onderdelen zoals schakelaars of onderdelen die van glas zijn gemaakt.
Deze garantie vervalt wanneer het product is beschadigd, ondeskundig is gebruikt of is gerepareerd. Voor deskundig gebruik van het product moeten alle in de gebruiksaanwijzing beschreven aanwijzingen precies worden opgevolgd. Gebruiksdoeleinden en handelingen die in de gebruiksaanwijzing worden afgeraden of waarvoor wordt gewaarschuwd, moeten beslist worden vermeden.
Het product is uitsluitend bestemd voor privégebruik en niet voor bedrijfsmatige doeleinden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die niet door ons erkend servicefiliaal zijn uitgevoerd, vervalt de garantie.
Garantie geldt niet bij
■ normale afname van de accucapaciteit
■ commercieel/bedrijfsmatig gebruik van het product
■ beschadiging of modificatie van het product door de klant
■ niet-naleving van de veiligheids- en onderhoudsvoorschriften, bedieningsfouten
■ schade door natuurrampen
Afhandeling bij een garantiekwestie
Voor een snelle afhandeling van uw aan- vraag neemt u de volgende aanwijzingen in acht:
■ Houd voor alle aanvragen de kassabon en het artikelnummer (IAN) 458746_2401 als aankoopbewijs bij de hand.
■ Het artikelnummer vindt u op het typeplaatje van het product, op het product gegraveerd, op de titelpagina van de gebruiksaanwijzing (linksonder) of op de sticker op de achter- of onderkant van het product.
■ Als er fouten in de werking of andere gebreken optreden, neemt u eerst telefonisch contact op met de hierna genoemde serviceafdeling. Of gebruik ons contactformulier, dat u op parkside-diy.com in de categorie Service vindt.
■ Een als defect geregistreerd product kunt u dan zonder portokosten naar het aan u doorgegeven serviceadres sturen. Voeg het aankoopbewijs (kassabon) bij en vermeld waaruit het gebrek bestaat en wanneer het is opgetreden.
Op parkside-diy.com kunt u deze en vele andere handleidingen bekijken en downloaden. Met deze QR-code gaat u rechtstreeks naar parkside-diy.com. Selecteer uw land en zoek via het zoekvenster de gebruiksaanwijzingen op. Door invoer van het artikelnummer (IAN) 458746_2401 gaat u naar de gebruiksaanwijzing voor uw artikel.
OPMERKING
▶ Bij gereedschap van Parkside: re-tourneer a.u.b. uitsluitend het defecte artikel zonder accessoires (bijv. accu, opbergkoffer, montagegereedschap, enz.).
⚠ WAARSCHUWING!
Laat uw apparaten door het service-punt of een elektricien repareren, en uitsluitend met originele vervan-gingsonderdelen. Op die manier blijft de veiligheid van het apparaat gewaar-borgd.
▶ Laat de stekker of het snoer altijd vervangen door de fabrikant van het apparaat of diens klantenservice. Op die manier blijft de veiligheid van het apparaat gewaarborgd.
Service
NL Service Nederland
Tel.: 0800 0229556
Contactformulier op parkside-diy.com
BE ServiceBelgië
Tel.: 0800 12614
Contactformulier op parkside-diy.com
IAN 458746_2401
Importeur
Let op: het volgende adres is geen serviceadres. Neem eerst contact op met het opgegevenserviceadres.
Geldt alleen voor Frankrijk
Het product, de verpakking en de gebruiksaan wijzing zijn recycleerbaar, val- len onder de uitgebreide producentenver- antwoordelijkheid en worden gescheiden ingezameld.
De verpakking bestaat uit milieu-vriendelijke materialen, die u via de plaatselijke recyclepunten kunt afvoeren.
Deponeer elektrisch gereedschap niet bij het huisvuil!
Het pictogram hiernaast met een doorgekruiste vuilnisbak geeft aan dat dit apparaat is onderworpen aan de Richtlijn 2012/19/EU. Deze richtlijn stelt dat u dit apparaat aan het einde van zijn levensduur niet met het normale huisvuil mag afvoeren, maar moet inleveren bij speciaal daartoe bestemde inzamelpunten, milieu-parken of afvalverwerkingsbedrijven.
Afvoeren is voor u kosteloos. Spaar het milieu en voer producten op een voor het milieu verantwoorde manier af.
Voer de verpakking af overeenkomstig de milieuvoorschriften. Let op de aanduiding op de verschillende verpakkingsmaterialen en voer ze zo nodig gescheiden af. De verpakkingsmaterialen zijn voorzien van afkortingen (a) en cijfers (b) met de volgende betekenis: 1–7: kunststoffen, 20–22: papier en karton, 80–98: composiet materialen.
Meer informatie over het afvoeren van het afgedankte product kunt u inwinnen bij de gemeentereini
Vertaling van de oorspronkelijke conformiteitsverklaring
Wij, KOMPERNASS HANDELS GMBH, documentverantwoordelijke: de heer Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, DUITSLAND, verklaren hierbij dat dit product voldoet aan de volgende normen, normatieve documenten en EU-richtlijnen:
Machinerichtlijn
(2006/42/EC)
Elektromagnetische compatibiliteit
(2014/30/EU)
RoHS-richtlijn
(2011/65/EU)*
* De volledige verantwoordelijkheid voor het uitreiken van deze conformiteitsverklaring ligt bij de fabrikant. Het hier boven beschreven object van de verklaring voldoet aan de voorschriften van de Richtlijn 2011/65/EU van het Europees Parlement en de Raad van 8 juni 2011 aangaande de beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.
Toegepaste geharmoniseerde normen
EN 60745-1:2009/A11:2010
EN 60745-2-23:2013
EN IEC 55014-1:2021
EN IEC 55014-2:2021
EN IEC 61000-3-2:2019/A1:2021
EN 61000-3-3:2013/A2:2021
EN IEC 63000:2018
Type/apparaatbeschrijving: Rechte slijper PGS 500 C2
Productiejaar: 07-2024
Serienummer: IAN 458746_2401
Bochum, 22-04-2024
- Kwaliteitsmanager -
Technische wijzigingen vanwege verdere ontwikkeling voorbehouden.
