Produkttype	Trådløs vinkelsliber
Mærke	Parkside
Model	PWSA 20Li D4
Strømforsyning	20 V batteri, kompatibel med Parkside X 20 V TEAM
Anbefalet batteri	PAP 20 B1, PAP 20 B3
Anbefalet oplader	PLG 20 A3, PLG 20 A4, PLG 20 C1, PLG 20 C2, PLG 20 C3, PDSLG 20 A1
Tomgangshastighed	2500 - 11500 min⁻¹ (6 trin)
Maks. skive udvendig diameter	125 mm
Skive borehul	22,23 mm
Maks. skive tykkelse	6 mm
Spindel gevind	M14
Lydtryksniveau	83,1 dB(A) (K=3 dB)
Lydeffektniveau	94,1 dB(A) (K=3 dB)
Vibration (hovedhåndtag)	3,38 m/s² (K=1,5 m/s²)
Vibration (ekstra håndtag)	3,73 m/s² (K=1,5 m/s²)
Hovedfunktioner	Skæring, slibning, grovslibning, metalbørstning
Kompatible materialer	Metal, sten, træ, plast, fliser, ikke-jernholdige metaller
Sikkerhed	Justerbart beskyttelsesdæksel, spindellåseknap, sikkerhedsstop
Vedligeholdelse og rengøring	Rengøring af ventilationsåbninger med blød børste; opbevares tørt og støvfrit
Garanti	3 år (Frankrig og Belgien)
Reservedele tilgængelige	Ja (håndtag, beskyttelsesdæksel, skive, nøgle, flange, møtrik, metalbørster)
Vægt	Cirka 2,2 kg (med batteri, afhængigt af batteri)

Ofte stillede spørgsmål - PWSA 20Li D4 PARKSIDE

Hvordan monterer man en skæreskive på Parkside PWSA 20Li D4 vinkelsliberen?

For at montere en skive skal du trykke på spindellåseknappen (9), drej spindlen indtil den låser, og skru derefter spændemøtrikken af med den medfølgende nøgle. Placer skiven på støtteflangen, sæt møtrikken på og spænd den med nøglen, mens du holder låseknappen nede.

Hvilken type batteri skal man bruge med PWSA 20Li D4?

Brug batterier fra Parkside X 20 V TEAM serien, f.eks. modellerne PAP 20 B1 eller PAP 20 B3. Batteriet sættes i ved at skubbe det langs styrene, indtil det klikker på plads.

Hvordan indstiller man rotationshastigheden på denne vinkelsliber?

Apparatet har 6 hastighedstrin, der kan indstilles via hastighedsregulatoren (6). De tilsvarende hastigheder er: trin 1 = 2500 o/min, 2 = 4000, 3 = 5500, 4 = 7000, 5 = 8500, 6 = 11500 o/min. Vælg den hastighed, der passer til materialet og operationen.

Hvordan aktiverer man kontinuerlig drift?

Tænd for apparatet, tryk derefter på forsiden af tænd/sluk-knappen (3) for at låse den i kontinuerlig position. For at deaktivere skal du trykke kort på bagsiden af kontakten.

Hvad er de vigtigste sikkerhedsinstruktioner, der skal følges?

Bær altid sikkerhedsbriller, høreværn og støvmaske. Brug beskyttelsesdækslet korrekt justeret. Brug aldrig en beskadiget skive. Hold værktøjet ved de isolerede overflader for at undgå elektrisk stød. Læs hele vejledningen før brug.

Hvordan rengør og vedligeholder man vinkelsliberen?

Rengør ventilationsåbningerne med en blød børste eller en klud. Brug ikke aggressive kemikalier. Tør apparatet af med en tør klud efter hver brug. Opbevar det på et tørt og støvfrit sted. Fjern batteriet før rengøring.

Hvad gør man, hvis apparatet ikke starter?

Kontrollér, at batteriet (5) er korrekt isat og opladet. Hvis problemet fortsætter, kontakt kundeservice (gratis i Frankrig på 0800 919270). Forsøg ikke at reparere motoren eller kontakten selv.

Hvilke tilbehør er kompatible med denne vinkelsliber?

Brug skære-/sliberingsskiver med maks. diameter 125 mm, borehul 22,23 mm, maks. tykkelse 6 mm. Metalbørster skal have M14 gevind. Originalt Parkside tilbehør fås på Grizzly Tools hjemmeside.

Hvordan skifter man metalbørsten?

Tryk på spindellåseknappen (9), lås spindlen, og skru den slidte børste af med en fladnøgle (medfølger ikke). Skru den nye børste på fikseringsspindlen og spænd den. Slip låseknappen.

Hvad er garantiperioden, og hvordan aktiverer man den?

Garantien er på 3 år fra købsdatoen. Gem kassebonen som dokumentation. I tilfælde af fejl, kontakt kundeservice (Frankrig 0800 919270, Belgien 070 270 171). Apparatet skal returneres med alt tilbehør og dokumentation.

BRUGSANVISNING PWSA 20Li D4 PARKSIDE

Oversættelse af den originale driftsvejledning

IT MT

Før du læser, vend siden med billeder frem og bliv bekendt med alle apparatets funktioner.

ES

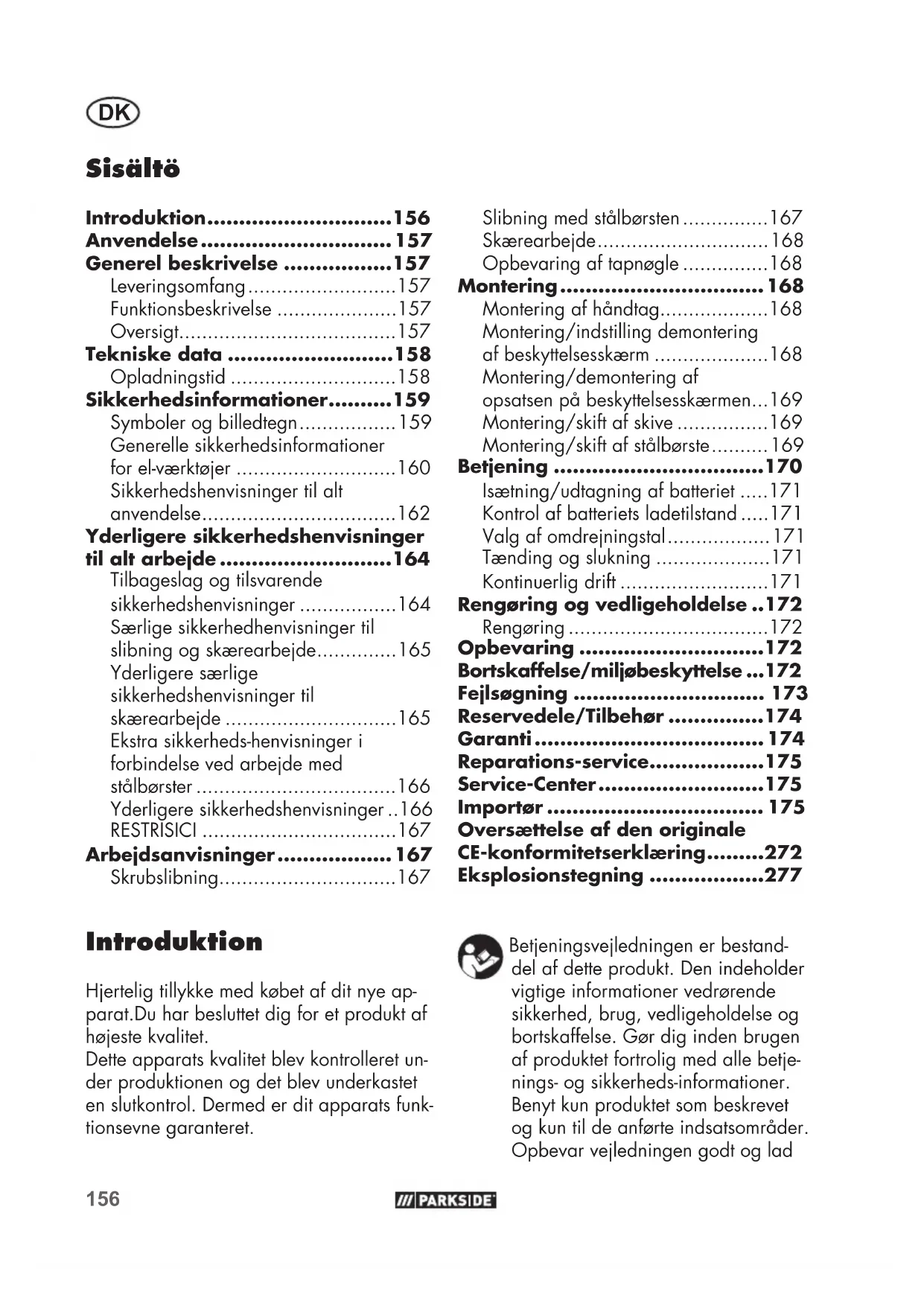

DK Oversættelse af den originale driftsvejledning Side

Funktionsbeskrivelse 157

Oversigt....157

Sikkerhedsinformationer......159

Generelle sikkerhedsinformationer for el-værktøjer ......160

Sikkerhedshenvisninger til alt anvendelse....162

Yderligere sikkerhedshenvisninger til alt arbejde....164

Tilbageslag og tilsvarende sikkerhedshenvisninger ....164

Særlige sikkerhedhenvisninger til slibning og skærearbejde......165

Yderligere særlige sikkerhedshenvisninger til skærearbejde ....165

Ekstra sikkerheds-henvisninger i forbindelse ved arbejde med stålbørster 166

Yderligere sikkerhedshenvisninger ..166 RESTRISICI ......167

Arbejdsanvisninger......167

Hjertelig tillykke med købet af dit nye apparat. Du har besluttet dig for et produkt af højeste kvalitet.

Dette apparats kvalitet blev kontrolleret under produktionen og det blev underkastet en slutkontrol. Dermed er dit apparats funktionsevne garanteret.

Montering af håndtag....168

Montering/indstilling demontering af beskyttelsesskærm ......168

Montering/demontering af opsatsen på beskyttelsesskærmen...169

Montering/skift af skive 169

Montering/skift af stålbørste......169

Betjening 170

Isætning/udtagning af batteriet .....171

Kontrol af batteriets ladetilstand .....171

Valg af omdrejningstal....171

Tænding og slukning 171

Kontinuerlig drift 171

Bortskaffelse/miljøbeskyttelse ...172

Fejlsøgning 173

Reservedele/Tilbehør ......174

Garanti 174

Reparations-service......175

Oversættelse af den originale

CE-konformitetserklæring......272

Eksplosionstegning ......277

Betjeningsvejledningen er bestanddel af dette produkt. Den indeholder vigtige informationer vedrørende sikkerhed, brug, vedligeholdelse og bortskaffelse. Gør dig inden brugen af produktet fortrolig med alle betjenings- og sikkerheds-informationer. Benyt kun produktet som beskrevet og kun til de anførte indsatsområder. Opbevar vejledningen godt og lad

alle dokumenter følge med ved vide-regivelse af produktet til tredje.

Anvendelse

Vinkelsliberen med genopladeligt batteri er et værktøj til skæring, slibning, skrubslibning eller børstning af metal-, sten- og træmateriale, kunststof, fl iser og ikke-jernholdigt metal uden brug af vand. Værktøjet er ikke beregnet til andre anvendelsesformer (f.eks. slibning med ikke egnet slibeværktøj, slibning med et kølemiddel, slibning eller skæring af sundhedsskadelige materialer som asbest).

Apparatet er kun beregnet til privat brug. Produktet er ikke konstrueret til professionel brug.

Apparatet må kun anvendes af voksne. Unge over 16 år må kun anvende produktet under opsyn.

Producenten er ikke ansvarlig for skader, som skyldes ikke-formålsbestemt anvendelse, eller som skyldes forkert betjening. Dette apparat er del af Parkside X 20 V TEAM-serien og kan bruges med genopladelige batterier fra X 20 V TEAM-serien. De genopladelige batterier må kun oplades med opladere fra Parkside X 20 V TEAM-serien.

Generel beskrivelse

Illustrationer af de vigtige funktionsdele fi nder du på foldeudsiden.

Leveringsomfang

Kontrollér indholdet ved udpakningen af maskinen. Bortskaf emballagematerialet korrekt.

• Batteridreven vinkelsliber

• Håndtag

• Påsætningsstykke, beskyttelsesskærm

• Tapnøgle
• Skæreskive
• Betjeningsvejledning

Det genopladelige batteri og opladeren er ikke en del af leveringsomfanget.

Funktionsbeskrivelse

Vinkelsliberen med genopladeligt batteri egner sig til skæring, slibning, skrubslibning eller børstning af metal-, sten- og træmateriale, kunststof, fl iser og ikke-jernholdigt metal. Til de enkelte anvendelser er der sørget for specielle skiver. Følg angivelserne fra producenten af skiverne. Betjeningsdelenes funktion beskrives i det følgende.

Oversigt

1 Håndtag
2 Gevind til håndtag
3 Tænd-/sluk-kontakt
4 Frigørelsesknap for batteri
5 Genopladeligt batteri
6 Hastighedsregulator
7 Beskyttelsesskærm
8 Skæreskive
9 Låseknap til spindel
10 Tapnøgle
11 Påsætningsstykke, beskyttelsesskærm

A 12 Holdefl ange
A 13 Spændemøtrik
A 14 Holdespindel

mærkehastighed (n).....2500-11500 min ^-1

Skære-/skrub-/slibeskive

Udvendig diameter .... maks. ∅ 125 mm

Boring 22,23 mm

Tykkelse......maks. 6 mm

Spindelgevind ....M14

Gevindlængde 11 mm

Lydtryksniveau

(L_pA) 83,1 dB(A); K_pA = 3 dB

Lydeffektniveau (LWA)

målt...... 94,1 dB(A); K_WA=3 dB

Vibrationsværdi (α _h )

Apparathåndtag

3,38 m/s ^2 ; K=1,5 m/s ^2

Håndtag ..... 3,73 m/s ^2 ; K=1,5 m/§

Vibrationsværdierne er maksimalværdier, som blev konstateret med den vedlagte skæreskive.

De egentlige vibrationsværdier kan variere alt efter hvilket tilbehør, der anvendes.

Brugerens måde at håndtere apparatet på har stadig indfl ydelse på vibrationsværdierne.

Skæreskive......PTS 125 A24QBF (inkluderet i leveringen)

Tomgangshastighed n _max ......12200 min ^-1

Skivehastighed v_0 .....80 m/s*

Udvendig diameter ...... ∅ 125 mm

Boring ....∅ 22,23 mm

Tykkelse 1 mm

* Skæreskiven skal kunne klare en omløbshastighed på 80 m/s.

Støj- og vibrationsværdier er blevet målt efter standarderne og bestemmelserne,

som er angivet i overensstemmelseserklæringen.

Den anførte svingningsemissionsværdi blev målt iht. en standardiseret prøvemetode og kan anvendes til sammenligning af et el-værktøj med et andet.

Den anførte svingningsemissionsværdi kan også anvendes til en indledende vurdering af afbrydelsen.

Advarsel: Svingningsemissions-værdien kan adskille sig fra den angivne værdi under brugen af el-værktøjet, afhængig af den måde som værktøjet bruges på.

Forsøg at holde belastningen så lav som mulig pga. vibrationer. En måde at reducere vibrationsbelast- ningen på kan være at begrænse den tid, man arbejder med værktø- jet. Her er det nødvendigt at tage hensyn til alle dele af driftscyklussen (f.eks. tider, hvor elværktøjet er sluk- ket og tider, hvor det ganske vist er tændt, men kører uden belastning)

Opladningstid

Dette produkt er en del af Parkside X 20 V TEAM-serien og kan anvendes sammen med genopladelige batterier fra Parkside X 20 V TEAM-serien.

De genopladelige batterier fra Parkside X 20 V TEAM-serien må kun oplades med opladere fra Parkside X 20 V TEAM-serien.

Dette produkt kan kun anvendes med fölgende genopladelige batterier: PAP 20 B1, PAP 20 B3

Vi anbefaler, at du oplader disse batterier med følgende opladere: PLG 20 A3,

PLG 20 A4, PLG 20 C1, PLG 20 C2 PLG 20 C3, PDSLG 20 A1

Den aktuelle liste over kompatibiliteten af det genopladelige batteri kan du finde på: www.lidl.de/akku

Opladningstid (min.)	PAP 20 A1 PAP 20 B1	PAP 20 A2	PAP 20 A3 PAP 20 B3	Smart PAPS 204 A1	Smart PAPS 208 A1
PLG 20 A1 PLG 20 A4 PLG 20 C1	60 90	120 120 210
PLG 20 A2 45	60 80 80 1	65
PLG 20 A3 PLG 20 C3	35 45	60 50 120
PDSLG 20 A1	35 45 60 50	120
Smart PLGS 2012 A1	35 40	40 40 50

Sikkerhedsinformationer

OBS! Ved brug af elværktøj skal følgende grundlæggende sikkerhedsforanstaltninger overholdes til beskyttelse mod elektrisk stød, fare for tilskadekomst og brandfare.

Læs disse anvisninger, før du tager elværktøjet i brug, og opbevar sikkerhedshenvisninger sikkert.

Symboler og billedtegn

Dette apparat er del af Parkside X 20 V TEAM

Læs betjeningsvejledningen!

Bær øjenværn

Elektriske apparater må ikke bortskaffes som husholdningsaffald

Låseknap til spindel

Skivens rotationsretning

Retningspil "Tænd"

Yderligere symboler på skæreskiven:

Ikke godkendt til vådslibning

Brug ikke defekte skiver

Ikke godkendt til sideslibning

egnet til bearbejdning af metal

Bær høreværn

Bær åndedrætsværn

Der er fare for snitsår! Bær skæresikre handsker

Bær sikkerhedssko

DK

Billedtegn i vejledningen:

Faretegn med angivelser til forebyggelse af person- eller materiel skade.

Påbudstegn med angivelser til forebyggelse af skader.

Henvisningstegn med informationer til bedre omgang med apparatet.

Generelle sikkerhedsinformationer for el-værktøjer

ADVARSEL! Læs alle sikkerhedsanvisninger, anvisninger, illustrationer og tekniske data, der følger med dette elværktøj. Forsømmelighed ved overholdelse af sikkerhedsinformationer og anvisninger kan forårsage elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar alle sikkerhedsinformationer og anvisninger.

Det i sikkerhedsinformationerne anvendte udtryk "el-værktøj" vedrører netdrevne el-værktøjer (med forsyningskabel) og akku-drevne el-værktøjer (uden forsyningskabel).

1) Sikkerhed på arbejdspladsen:
a) Sørg for at dit arbejdsområde er rent og godt belyst. Uorden og uoplyste arbejdsområder kan medføre ulykker.
b) El-værktøjet må ikke benyttes i eksplosionstruede omgivelser, hvor der er brændbare væsker, gasser eller støv. El-værktøj kan slå

gnister, som kan antænde støvet eller dampene.

c) Sørg for at børn og andre personer holdes væk fra arbejdsområdet, når el-værktøjet er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.
2) Elektrisk sikkerhed:

a) El-værktøjets stik skal passe til kontakten. Stikket må ikke ændres på nogen måde. Brug ikke adapterstik sammen med jordforbundet el-værktøj. Unændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød.
b) Undgå kropskontakt med jordforbundne overfl ader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød.
c) El-værktøjet må ikke udsættes for regn eller fugt. Indtrængning af vand i et el-værktøj øger risikoen for elektrisk stød.
d) Brug ikke ledningen til formål, den ikke er beregnet til, ved f.eks. at bære el-værktøjet i ledningen, hænge den op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten. Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød.
e) Hvis el-værktøjet bruges i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Anvendelsen forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød.

f) Hvis brugen af el-værktøjet i fugtige omgivelser ikke kan undgås, så benyt en fejlstrømsafbryder RCD (Residual Current Device). Brugen af en fejlstrømsafbryders RCD nedsætter risikoen for elektrisk stød.
3) Personlig sikkerhed:
a) Det er vigtigt at være opmærksom, se hvad man laver og bruge el-værktøjet fornuftigt. Brug aldrig el-værktøjet hvis du er træt, har nydt alkohol eller er påvirket af medicin eller euforiserende stoffer. Et øjebliks uopmærksomhed ved brug af el-værktøjet kan medføre alvorlige personskader.
b) Brug personligt beskyttelsesudstyr og hav altid beskyttelsesbriller på. Brug af personligt beskyttelsesudstyr som f.eks. skridsikre sikkerhedssko, beskyttelseshjelm eller høreværn reducerer faren for person-skader.
c) Undgå utilsigtet igangsætning. Forvis dig om at el-værktøjet er slukket, før stikket sættes i stikkontakten og før du løfter eller bærer den. Undgå at bære el-værktøjet med fi ngeren på afbryderen og sørg for, at maskinen ikke er tændt når den sluttes til nettet, fordi dette kan medføre ulykker.
d) Fjern indstillingsværktøj og skruenøgler, inden el-værktøjet tændes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, kan dette medføre personskader.
e) Undgå unormale kropsholdninger. Sørg for at stå sikkert og hold altid balancen. Det gør det

lettere at kontrollere el-værktøjet i uven- tede situationer.

f) Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår, tøj og handsker væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår.
g) Hvis der kan monteres støvudsugnings- og opsamlingsudstyr, skal dette anbringes og anvendes korrekt. Brug af støvudsugning kan reducere farerne ved støv.
4) Brug og håndtering af el-værktøjet:
a) Overbelast ikke maskinen. Brug altid det el-værktøj, der er beregnet til det arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde.
b) Brug ikke et el-værktøj, hvis af-bryder er defekt. Et el-værktøj, der ikke kan startes og stoppes, er farligt og skal repareres.
c) Træk stikket ud af stikkontakten og/eller fjern det aftagelige batteri, før du foretager indstillinger på maskinen, udskifter indsatsværktøjsdele eller lægger elværktøjet fra dig. Denne sikkerhedsforanstaltning forhindrer utilsigtet start af el-værktøjet.
d) Opbevar el-værktøjet uden for børns rækkevidde, når det ikke benyttes. Lad aldrig personer, der ikke er fortrolige med ma- skinen eller ikke har gennem- læst disse instrukser, benytte maskinen. El-værktøj er farligt, hvis det benyttes af ukyndige personer.

DK

e) Vedligehold elværktøjet og indsatsværktøjet omhyggeligt. Kontrollér om bevægelige dele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at elværktøjets funktion påvirkes. Få beskadigede dele repareret, inden maskinen tages i brug. Mange ulykker skyldes dårligt vedligeholdte maskiner.

f) Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre.

g) Brug el-værktøjet, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag herved hensyn til arbejdsforholdene og det arbejde, der skal udføres. Brug af el-værktøjet til andre end de fastsatte formål kan medføre farlige situationer.

5) Omhyggelig håndtering og brug af apparater med akku

a) Oplad kun akku'erne i opla- dere, der er anbefalet af fabri- kanten. Opladere, der er beregnet til en bestemt type akku'er, udsættes for brandfare, hvis der anvendes andre akku'er.

b) Anvend kun de dertil beregnede akku'er i elværktøjerne. Brug af andre akku'er kan medføre kvæstelser og brandfare.

c) Hold den ubenyttede akku væk fra clips, mønter, nøgler, søm, skruer eller andre små metalgenstande, der evt. kan forår-sage en kortslutning af kontakterne. En kortslutning mellem akku'ens kontakter kan medføre forbrændinger eller brand.

d) Ved forkert anvendelse kan der løbe væske ud af batteriet. Undgå kontakt med denne. Ved tilfældig kontakt skal der skylles med vand. Skulle du få væske i øjnene, skal du yderligere opsøge læge. Udløbet akku-væske kan medføre hudirritationer eller forbrændinger.

6) Service:

a) Sørg for, at dit el-værktøj kun repareres af kvalifi cerede fagfolk, og at der kun benyttes originale reservedele. Dermed sikrer man sik at el-værktøjets sikkerhed opretholdes.

b) Vedligehold aldrig beskadigede batterier. Enhver vedligeholdelse af batterier bør udelukkende udføres af producenten eller kundeservicesteder, der er autoriseret af producenten.

Sikkerhedshenvisninger til alt anvendelse

Fælles sikkerhedshenvisninger til slibning, arbejde med stålbørster og skæreskiver:

- Dette elværktøj skal anvendes som sliber, stålbørste og skæremaskine. Følg alle sikkerhedshenvisninger, anvisninger, illustrationer og data, som du modtager sammen med apparatet. Hvis du ikke overholder de følgende anvisninger, kan det medføre elektrisk stød, brand og/eller svære kvæstelser.

- Dette elværktøj er ikke egnet til sandpapirslibning og poleringsopgaver. Arbejde, som elværktøjet

ikke er beregnet til, kan forårsage farer og kvæstelser.

- Anvend kun tilbehør, hvis det er beregnet til dette elværktøj og anbefalet af producenten. Selvom det er muligt at fastgøre tilbehøret til elværktøjet, garanterer dette ikke en sikker anvendelse.

- Det tilladte omdrejningstal for indsatsværktøjet skal mindst være så højt som det maksimale omdrejningstal, der er angivet på elværktøjet. Tilbehør, som drejer hurtigere end tilladt, kan knække og fl yve rundt.

- Indsatsværktøjets udvendige diameter og tykkelse skal svare til målene på dit elværktøj. Forkert målt indsatsværktøj kan ikke afskærmes og kontrolleres tilstrækkeligt.

- Indsatsværktøj med gevind-indsats skal passe præcist i slibespindelens gevind. Ved indsatsværktøj, som monteres ved hjælp af en fl ange, skal huldiameteren på indsatsværktøjet passe til fl angens diameter. Indsatsværktøj, som ikke fastgøres præcist på elværktøjet, drejer ujævnt, vibrerer kraftigt og kan medføre tab af kontrol over værktøjet.

- Brug ikke beskadigede indsatsværktøjer. Kontrollér før hver anvendelse indsatsværktøj som slibeskiver for skår og revner, slibetallerkener for revner, slid eller kraftig slitage, stålbørster for løse eller knækkede børster. Hvis elværktøjet eller indsatsværktøjet tabes, skal det kontrolleres, om det er beskadiget eller brug et ubeskadiget indsatsværktøj. Når du har kontrolleret og taget indsatsværktøjet

i brug, skal du holde dig selv og personer, der befi nder sig i nærheden, på afstand af det roterende indsatsværktøj og lade værktøjet køre i 1 minut med maksimalt omdrejningstal. Beskadiget indsatsværktøj vil ofte knække i løbet af denne testtid.

- Brug personligt sikkerhedsudstyr. Brug helmaske, øjenværn eller beskyttelsesbriller alt afhængigt af arbejdet. Såfremt det kræves, bæres støvmaske, høreværn, sikkerhedshandsker eller specialforklæde, der beskytter dig mod små slibe- og materialepartikler. ∅jnene skal beskyttes mod fremmedlegemer, der fl yver rundt i luften, og som opstår i forbindelse med forskelligt arbejde. Støveller åndedrætsmaske skal fi ltrere det støv, der opstår under arbejdet. Hvis du er udsat for støj i længere tid, kan du lide høretab.

- Sørg for sikker afstand til andre personer under arbejdet. Enhver, der betræder arbeidsområdet, skal bruge personligt sikkerhedsudstyr. Brudstykker af arbejdsemnet eller knækkede indsatsværktøjer kan fl yve væk og forårsage kvæstelser også uden for det direkte arbeidsområde.

- Hold kun elværktøjet i de isolerede gribefl ader, når du udfører arbejde, hvor indsatsværktøjet kan ramme skjulte ledninger eller værktøjets egen ledning. Kontakt med en spændingsførende ledning kan også sætte apparatets metaldele under spænding og medføre elektrisk stød.

- Hold kun elværktøjet i de isole-rede gribefl ader, når du udfører arbejde, hvor indsatsværktøjet

kan ramme skjulte elkabler.

Kontakt med en spændingsførende ledning kan også sætte apparatets metaldele under spænding og medføre elektrisk stød

• Læg aldrig elværktøjet fra dig, før indsatsværktøjet står helt stille. Det roterende indsatsværktøj kan komme i kontakt med fralægningsfl aden, hvorved du kan miste kontrollen over elværktøjet.
• Lad ikke elværktøjet køre, mens du bærer det. Dit tøj kan blive grebet ved en tilfældig kontakt med det roterende indsatsværktøj, hvorved indsatsværktøjet kan bore sig ind i din krop.
• Rengør elværktøjets luftgæller med jævne mellemrum.

Motorblæseren trækker støv ind i huset og store mængder metalstøv kan forårsage elektriske farer.

• Brug ikke elværktøjet i nærhe- den af brændbare materialer. Gnister kan antænde disse materialer.
• Brug ikke indsatsværktøj, som kræver fl ydende kølemiddel. Brugen af vand eller andre fl ydende kølemidler kan føre til elektrisk stød.

Yderligere sikkerhedshenvisninger til alt arbejde

Tilbageslag og tilsvarende sikkerhedshenvisninger

Tilbageslag er en pludselig reaktion, som skyldes, at et roterende indsatsværktøj, som slibeskive, slibetallerken, stålbørste osv., har sat sig fast eller blokerer. Fastsættelse eller blokering medfører et pludseligt stop af det roterende indsatsværktøj. Derved accelere- rer et ukontrolleret elværktøj mod indsatsværktøjets drejeretning på blokeringsstedet. Hvis eksempelvis en slibeskive sidder fast eller blokerer i et arbejdsemne, kan kanten på slibeskiven, der trænger ind i arbejdsemnet blive siddende, hvorved slibeskiven brækker af eller forårsager et tilbageslag. Slibeskiven bevæger sig derefter hen imod eller væk fra brugeren, afhængigt af skivens drejeretning på blokeringsstedet. Herved kan slibeskiver også brække. Et tilbageslag skyldes forkert brug af elværktøjet. Det kan forhindres med passende sikkerhedsforanstaltninger, som beskrevet i det følgende.

a) Hold godt fast på elværktøjet og sørg for at både krop og arme befi nder sig i en position, der kan klare tilbageslagskræfterne. Brug altid det ekstra håndtag, hvis et sådant fi ndes, for at have så meget kontrol som muligt over tilbageslagskræfterne eller reaktionsmomenterne ved opstart. Brugeren kan beherske tilbageslags- og reaktionskræfterne med egnede forsigtighedsforanstaltninger.
b) Sørg for at din hånd aldrig kommer i nærheden af det roterende indsatsværktøj. Indsatsværktøjet kan bevæge sig hen over din hånd ved tilbageslag.
c) Undgå at din krop befi nder sig i det område, hvor elværktøjet bevæges hen ved et tilbageslag. Tilbageslaget driver elværktøjet i den modsatte retning af slibeskivens bevægelse på blokeringsstedet.
d) Arbejd særligt forsigtigt i områder som hjørner, skarpe kanter osv. Forhindr, at indsatsværktøjet slår tilbage fra arbejdsemnet og sætter sig fast. Det roterende indsatsværktøj har tendens til at sætte sig fast ved hjørner, skar-

pe kanter eller hvis det springer tilbage. Dette resulterer i tab af kon- trol eller tilbageslag.

e) Brug ikke en kædesavklinge eller et tandet savblad. Sådant indsatsværktøj forårsager ofte tilbageslag eller tab af kontrol over elværktøjet.

Særlige sikkerhedhenvisninger til slibning og skærearbejde

a) Brug udelukkende de slibelegemer, der er godkendt til dit elværktøj og den beskyttelsesskærm der er beregnet til disse slibelegemer. Slibelegemer, som ikke er beregnet til elværktøjet, kan ikke afskærmes tilstrækkeligt og er usikre.

b) Forkrøppede slibeskiver skal formonteres således, at deres slibefl ade ikke rager ud over kanten af beskyttelsesskærmen. En slibeskive, der er monteret ukorrekt og rager ud over beskyttelsesskærmens kant, kan ikke afskærmes tilstrækkeligt.

c) Beskyttelsesskærmen skal være placeret sikkert på elværktøjet og indstillet således, at der opnås maksimal sikkerhed, dvs. at mindst muligt af slibelegemet vender åben mod brugeren. Beskyttelsesskærmen skal beskytte brugeren mod bruddele og tilfældig kontakt med slibelegemet, samt gnister, som kan antænde tøjet.

d) Slibelegemer må kun anvendes til de anbefalede formål. For eksempel: Slib aldrig med sidefl a- den af en skæreskive. Skæreskiver er beregnet til at fjerne materiale med skivens kant. Udsættes dette slibele- geme for sidevendt kraftpåvirkning, kan det knække.

e) Anvend altid ubeskadigede spændefl anger i den rigtige størrelse og form til den valgte slibeskive. Egnede fl anger støtter slibeskiven og reducerer således faren for brud på slibeskiven. Flanger til skæreskiver kan adskille sig fra fl anger til andre slibeskiver.
f) Brug ikke slidte slibeskiver fra større elværktøj. Slibeskiver til større elværktøj er ikke beregnet til de højere omdrejningstal som småt elværktøj arbejder med og kan knække.

Yderligere særlige sikkerhedshenvisninger til skærearbejde

a) Undgå at skæreskiven blokerer eller for højt kontakttryk. Foretag ikke for dybe snit. Overbelastes skæreskiven, øges dens belastning og der er større tendens til at skiven kan sætte sig i klemme eller blokere, hvilket igen kan føre til tilbageslag eller et brud på slibelegemet.

b) Undgå området foran og bagved den roterende skæreskive. Hvis du bevæger skæreskiven i arbejdsemnet væk fra dig, kan elværktøjet med den roterende skive slynges direkte ind mod dig i tilfælde af et tilbageslag.

c) Hvis skæreskiven sidder i klemme, eller du afbryder arbejdet, skal du slukke værktøjet og holde det roligt, til skiven er stoppet. Forsøg aldrig at trække skæreskiven ud af snittet, da dette kan føre til et tilbageslag. Find og afhjælp årsagen til fastklemningen.

d) Tænd ikke for elværktøjet så længe det befi nder sig i arbejdsemnet. Lad skæreskiven

opnå sit fulde omdrejningstal, før du forsigtigt fortsætter snittet. Ellers kan skiven sætte sig i klemme, springe ud af arbejdsemnet eller forårsage et tilbageslag.

e) Støt plader eller store arbejdsemner for at reducere risikoen for et tilbageslag som følge af en fastklemt skæreski-ve. Store arbejdsemner kan blive bøjet under deres egen vægt. Arbejdsemnet skal støttes på begge sider af skiven, både i nærheden af skæreskiven og ved kanten.
f) Vær især forsigtig ved „dykskæring“ i bestående vægge eller andre områder, hvor man ikke kan se. Den nedsænkede skæreskive kan forårsage et tilbageslag, hvis den skærer i gas- eller vandledninger, elektriske ledninger eller andre genstande.

Ekstra sikkerheds- henvisninger i forbindelse ved arbejde med stålbørster

Særlige sikkerhedshenvisninger i forbindelse ved arbejde med stålbørster:

• Vær opmærksom på, at stål-børsten også taber stålstykker under almindelig brug. Overbelast ikke trådene med et for højt tryk. Flyvende trådstykker kan meget nemt trænge gennem tyndt tøj og/eller huden.
• Anbefales en beskyttelses- skærm, skal du forhindre, at be- skyttelsesskærm og stålbørste kan berøre hinanden. Tallerken- og kopbørster kan øge deres diameter som følge af tryk og centrifugalkraft.

Yderligere sikkerhedshenvisninger

• Brug kun slibeskiver, hvis påtrykte omdrejningstal er mindst lige så højt, som det, der er angivet på apparatets type-skilt.
• Foretag en visuel kontrol af slibeskiven før den tages i brug. Anvend ikke beskadigede eller deforme slibeskiver. Udskift slidte slibeskiver.
• Sørg for, at de gnister, som opstår ved slibning, ikke kan fremkalde en fare, f.eks. ramme personer eller antænde antændelige stoffer.
• Ved slibning, børstning og skæring skal der altid bruges beskyttelsesbriller, beskyttelseshandsker, åndedrætsværn og høreværn.
• Hold aldrig fi ngrene mellem slibeskive og gnistbeskyttelse eller i nærheden af beskyttelsesskærmen. Der er fare for klemning.
• Sliberens roterende dele kan af funktionsmæssige årsager ikke dækkes til. Arbejd derfor med omtanke og hold altid godt fast i arbejdsemnet, for at undgå at det skrider, da det kan resultere i, at hænderne kommer i kontakt med slibeskiven.
• Arbejdsemnet bliver varmt under slibning. Rør ikke ved det forarbejdede sted, men lad det køle af. Der er fare for forbrændinger. Brug ikke kølemiddel eller lignende.
• Arbejd ikke med apparatet, hvis du er træt eller efter indtagelse af alkohol eller piller. Hold altid en pause med regelmæssige mellemrum.
• Sluk for apparatet, og tag batteriet ud af apparatet.

- for at løsne et blokeret indsatsværktøj,

- hvis tilslutningsledningen er beskadiget eller fi ltret sammen,

- ved usædvanlig støj.

RESTRISICI

Også hvis du betjener dette elværktøj korrekt, vil der altid være restrisici. Følgende risici kan optræde i forbindelse med dette elværktøjs konstruktion og udførelse:

a) Lungeskader, hvis der ikke bæres egnet åndedrætsværn.
b) Høreskader, hvis der ikke bruges et egnet høreværn.
c) Skader på helbredet pga
- berøring af slibeværktøjerne i det ikke afskærmede område;
- udslyngning af dele fra arbejdsemner eller beskadigede slibeskiver.
d) Sundhedsskader, der stammer fra hånd/arm vibrationer, hvis apparatet bruges i længere tid eller ikke bruges og vedligeholdes korrekt

Advarsel! Dette elværktøj genererer et elektromagnetisk felt under brugen. Dette felt kan under visse omstændigheden påvirke aktive eller passive medicinske implantater. For at reducere risikoen for alvorlige eller dødelige kvæstelser, anbefaler vi personer med medicinske implantater at konsultere deres læge eller producenten af det medicinske implantat, inden de bruger maskinen.

Arbeidsanvisninger

Vær ved valg af værktøjet opmærksom på, at det tilladte omdrejningstal er mindst lige så højt som vinkelsliberens maksimale omdrejningstal.

Vær ved valg af skiven op- mærksom på den maksimal tilladte diameter og den mak-

simal tilladte tykkelse. Vær ved valg af børsten opmærksom på gevindstørrelsen M14.

Skrubslibning

Anvend aldrig skæreskiver til Skrubslibning!

Værktøjet med skrubbeskiven må kun bruges med monteret beskyttelsesskærm.

Beskyttelsesskærmen (7) monteres ved skrubbeslibningen, se "Montering/indstilling/demontering af beskyttelsesskærm".

Udøv kun moderat tryk på arbejdsemnet. Bevæg værktøjet jævnt frem og tilbage.

Det bedste resultat ved skrubslibning opnår du med en arbejdsvinkel på 30° til 40°.

Vær ved valg af stålbørsten opmærksom på det tilladte omdrejningstal. Det tilladte omdrejningstal for stålbørsten skal mindst være så høj som det maksimale omdrejningstal, der er angivet på vinkelsliberen.

Bær beskyttelsesbriller, tråde kan løse sig!

Velegnet til fjernelse af rust, rengøring af svejsesømme og fjernelse af lak.

Tryk stålbørsten med moderat tryk på arbejdsemnet. Overbelast ikke stålbørsten med et for højt tryk.

Skærearbejde

Anvend aldrig skrubskiver til skæring!

Værktøjet med skæreskive må kun bruges med monteret beskyttelsesskærm.

Beskyttelsesskærmen (7) monteres ved skæring med opsatsen (11), se "Montering/demontering af opsats på beskyttelsesskærm".

Der må kun anvendes testede, fi berstoffforstærkede skære- eller slibeskiver. Arbejd principielt med lav fremføring. Udøv kun moderat tryk på arbejdsemnet. Arbejd altid i modsat retning. Således trykkes værktøjet ikke ukontrolleret ud af snittet.

Opbevaring af tapnøgle

Tapnøglen (10) kan opbevares i håndtaget (1), se detaljebilledet på oversigtsbilledet.

Montering

OBS! Fare for kvæstelser!

• Sørg for at have nok plads til arbejdet og udsæt ikke andre personer for fare.
• Før ibrugtagningen skal alle afdækninger og beskyttelsesanordninger være monteret korrekt.
• Tag batteriet ud af apparatet, inden du foretager indstillinger på apparatet.

Montering af håndtag

Apparatet må kun bruges med monteret håndtag.

Skru håndtaget (1) fast på gevindet til håndtaget. Afhængigt af arbejdsmåden skal du vælge gevindet til håndtaget (2) til venstre, til højre eller øverst på apparatet.

Montering/indstilling demontering af beskyttelsesskærm

Indstil beskyttelsesskærmen således, at gnistregn eller frigjorte dele hverken kan ramme brugeren eller omkringstående personer.

Beskyttelsesskærmen skal desuden placeres således, at gnistregnen ikke kan antænde brændbare dele, heller ikke i omgivelserne.

A Afmontering af skæreski-ven/slibeskiven/børsten:

1. Tryk på spindel-låseknappen (9).
2. Drej holdespindlen (14), indtil spindellåsen fastholder holdespindlen. Hold stadig spindel-låseknappen (9) trykket.
3. Løsn spændemøtrikken (13) med tapnøglen (10). Nu kan du slippe spindellåseknappen (9).
4. Fjern spændemøtrikken (13) og holdefl angen (12) og skære- eller slibeskiven fra holdespindlen (14).

B Montering af beskyttelsesskærmen:

1. Sæt beskyttelsesskærmen (7) på apparatet på en sådan måde, at den lukke-de side vender mod apparatet.
2. Sæt skiven (15) på beskyttelsesskærmen (7). Den længste af de tre metalplader på skiven skal pege mod håndtaget.

3. Fastgør beskyttelsesskærmen (7) med de tre skruer (16).

4. Drej beskyttelsesskærmen (7) til arbejdssposition. Den lukkede side af beskyttelsesskærmen skal altid pege mod brugeren.

5. Hvis det under brugen konstateres, at beskyttelsesskærmen ikke afskærmer optimalt, skal beskyttelsesskærmens position efterjusteres.

B Afmontering af beskyttelsesskærmen:

1. Afmonter beskyttelsesskærmen (7) ved at løsne de tre skruer (16). Derefter kan skiven (15) og beskyttelsesskærmen (7) tages af oppefra.

Montering/demontering af opsatsen på beskyttelsesskærmen

Montering af opsats

1. Fjern i givet fald skiven for en bedre håndtering, se „Montering/skift af skive“.
2. Sæt opsatsen (11) på beskyttelsesskærmen (7).
3. Skub påsætningsstykket (11) på beskyttelsesskærmen (7), til den klikker på plads.

Afmontering af opsats

1. Fjern i givet fald skiven for en bedre håndtering, se „Montering/skift af skive“.
2. Lås opsatsen (11) op, ved at skubbe udsparingen (17) af beskyttelsesskærmen (7).
3. Drej opsatsen (11) af beskyttelsesskærmen (7).

Montering/skift af skive

1. Tryk på spindel-låseknappen (9).

2. Drej holdespindlen (14), indtil spindellåsen fastholder holdespindlen. Hold spindel-låseknappen (9) fortsat trykket.

3. Løsn spændemøtrikken (13) med tapnøgle (10). Du kan slippe spindellåseknappen (9).

4. Sæt den ønskede skive på holdefl an-gen (A 12). Teksten på skiven skal pege mod apparatet.

Hvis rotationsretningen er markeret på din skive, skal du under monteringen sørge for, at den svarer til vinkelsliberens rotationsretning. Dette er angivet (◀) på apparatet under spindellåseknappen (9).

Sørg for, at holdefl angen (A 12) er placeret på apparatet på en sådan måde, at udsparingerne i holdefl angen griber fat i kanten af apparatet. Når du drejer holdefl angen, skal holdespindlen (14) dreje med.

1. Sæt spændemøtrikken (13) igen på holdespindlen (14). Spændemøtrikkens fl ade side skal pege mod indsatsværktøjet, hvis tykkelsen af skiveoptaget er < 5 mm.
   Hvis tykkelsen af skiveoptaget er ≥ 5 mm drejes spændemøtrikken.
   Se billede A.

2. Tryk på spindel-låseknappen (9) og drej holdespindlen (14), indtil spindel-låseknappen holder holdespindlen. Spænd igen spændemøtrikken (13) fast med tapnøglen (10). Du kan slippe spindel-låseknappen (9).

Montering/skift af stålbørste

1. Drej holdespindlen (14), indtil spindellåsen fastholder holdespindlen. Hold spindel-låseknappen (9) fortsat trykket.
2. Løsn stålbørsten med en gaffelnøgle (ikke inkluderet i leveringen). Du kan slippe spindel-låseknappen (9).
3. Indsæt den ønskede stålbørste i holdespindlen.
4. Tryk på spindel-låseknappen (9) og drej stålbørsten på holdespindlen (14). Spænd stålbørsten med gaffelnøglen. Du kan slippe spindel-låseknappen (9).

Betjening

OBS! Fare for kvæstelser!

• Fjern batteriet før alt arbejde på apparatet.
• Brug kun skære-/slibeskiver og tilbehør, som anbefales af producenten. Brugen af andet indsatsværktøj og andet tilbehør kan udsætte dig for fare for kvæstelser.
• Anvend kun tilbehørsdele med oplysninger om producenten, bindingstype, mål og tilladt omdrejningstal.
• Anvend kun tilbehørsdele, hvis påtrykte omdrejningstal er mindst lige så højt som omdrejningstallet angivet på apparatets typeskilt.
• Anvend ikke knækkede, sprækkede eller på anden måde beskadigede skære-/slibeskiver.
• Brug aldrig apparatet uden beskyttelsesanordninger.
• Støt plader eller arbejdsemner for at reducere risikoen for et tilbageslag som følge af en fastklemt skæreskive. Store arbejdsemner kan blive bøjet under de-res egen vægt. Arbejdsemnet skal støttes på begge sider af skiven, både i nærhe-den af skæreskiven og ved kanten.

Hold hænderne væk fra skiven, når værktøjet kører. Der er fare for kvæstelser.

Anvisninger for udskiftningen:

• Brug aldrig apparatet uden beskyttelsesanordninger.
• Vær sikker på, at omdrejningstallet angivet på værktøjet stemmer overens med apparatets beregnede tomgangshastighed.
• Vær sikker på, at målene passer til apparatet.
• Brug kun fejlfrie skiver (klangprøve: ved at slå på slibeskiven med en plastikhammer lyder en klar klang).
• Udbor ikke efterfølgende en for lille boring i skære-/slibeskiven.
• Anvend ikke separate reduktionsbøsninger eller adaptere for at få skære-/slibeskiver med stort hul til at passe.
• Anvend ikke savblade.
• Kun de inkluderede spændefl anger må anvendes til at spænde slibeværktøj. Mellemlagene mellem spændefl ange og slibeværktøj skal bestå af elastiske stoffer som f.eks. gummi, blødt pap osv.
• Monter hele produktet igen efter udskiftning af værktøj.

Sluk for apparatet, og tag batteriet ud af apparatet. Lad apparatet køle af.

Brug beskyttelseshandsker ved skift af værktøj for at undgå snitsår.

For at undgå at skive og møtrik brækker, må spændemøtrikken ikke strammes for meget.

Isætning/ udtagning af batteriet

1. Hvis du vil sætte batteriet (5) i apparatet, skal du skubbe det ind i apparatet langs føringsskinnen. Du kan høre, när det går i hak.
2. Hvis du vil tage batteriet (5) ud af apparatet, skal du trykke på frigørelsesknappen (4) på batteriet og trække batteriet ud.

Kontrol af batteriets ladetilstand

Batteriladetilstandsindikatoren på batteriet (5) angiver batteriets ladetilstand. Opladningstilstanden for det genoplade-lige batteri vises, ved at den tilsvarende LED-lampe lyser. For at få vist den skal du trykke på knappen for ladetilstandsindika-toren på batteriet.

rød-gul-grøn => batteriet er fuldt opladet rød-gul => batteriet er ca. halvt opladet rød => batteriet skal oplades

Valg af omdrejningstal

Apparatet har 6 trin, som du kan indstille på hastighedsregulatoren (6).

1: 2500 min ^-1	4: 7000 min ^-1
2: 4000 min ^-1	5: 8500 min ^-1
3: 5500 min ^-1	6: 11.500 min ^-1

Tænding og slukning

1. For at tænde apparatet skal du skubbe tænd-/slukknappen (3) i pilens retning, først til siden og derefter fremad.

2. Hvis du vil slukke apparatet, skal du slippe tænd-/slukknappen. Apparatet slukker. Når du har aktiveret kontinuerlig drift, skal du trykke på tænd-/slukknappen (3) på bagsiden for at slukke apparatet.

Vent til apparatet har nået sit maks. omdrejningstal efter opstart. Begynd først derefter med arbejdet.

Værktøjet efterløber, efter at apparatet er slukket. Der er fare for kvæstelser.

Hvis skiven er blokeret i mere end 3 sekunder, slukker apparatet automatisk. I tilfælde af en kortvarig blokering starter skiven automatisk igen.

Testkørsel:

Udfør en testkørsel uden belastning før det første arbejde og efter hver skift af værktøj. Sluk straks apparatet, hvis skiven kører ujævnt, der opstår betydelige svingninger eller man kan høre usædvanlig støj.

Kontinuerlig drift

1. Tænd apparatet.

Tænd for kontinuerlig drift:

1. Tryk den forreste del af tænd-/sluk-kontakten (3) i tændt tilstand mod apparatet. Tænd-/sluk-kontakten går i hak. Sluk for kontinuerlig drift:

2. Tryk kort på den bagerste del af tænd-/sluk-kontakten (3). Tænd-/sluk-kontakten springer tilbage til udgangsstillingen. Apparatet slukker.

Arbejde, som ikke er beskrevet i denne betjeningsvejledning, skal udføres af et specialværksted. Anvend kun originaldele. Lad redskabet køle af før al service- og rengøringsarbejde. Der er fare for forbrænding!

Før hver brug skal apparatet kontrolleres for tydelige mangler såsom løse, slidte eller beskadigede dele, og at skruer eller andre dele sidder rigtigt. Kontrollér især skære-/slibeskiver. Udskift beskadigede dele.

Rengøring

Anvend ikke rengørings- eller op- løsningsmiddel. Kemiske substanser kan angribe værktøjets plastdele. Rengør aldrig produktet under rindende vand.

• Rengør produktet grundigt efter hver brug.
• Rengør ventilationsåbningerne og overfl aden af apparatet med en blød børste, en pensel eller en klud.

Opbevaring

• Opbevar maskinen et tørt og støvbeskyttet sted uden for børns rækkevidde

• Skæreskiver skal opbevares tørt og på højkant og må ikke stables.

• Tag det genopladelige batteri ud af produktet inden en længerevarende opbevaring og oplad det helt.

• Opbevaringstemperaturen for det genopladelige batteri og produktet er mellem 0 °C og 45 °C. Undgå ekstrem kulde eller varme under opbevaringen, så det genopladelige batteris effekt ikke forringes.

Bortskaffelse/miljøbeskyttelse

Tag batteriet ud af apparatet, før apparatet bortskaffes!

El-apparater hører ikke i husholdningsaffaldet.

Genopladelige batterier må ikke bortskaffes via husaffaldet, må ikke kastes ind i ild (eksplosionsfare) eller vand. Beskadigede genopladelige batterier kan være til skade for miljøet og helbredet, hvis der slipper giftige dampe eller væsker ud.

• Afl ever apparatet på en genbrugsstation. De anvendte plast- og metaldele kan sorteres efter materiale og således afl everes til genbrug. Spørg i denne forbindelse vort servicecenter.
• Defekte eller brugte genopladelige batterier skal genanvendes i overensstemmelse med direktiv 2006/66/EF.
• Brugt elektrisk udstyr skal iht. direktivet 2012/19/EU om elektriske og elektro-niske apparater indsamles separat og afl everes til miljøvenlig genanvendelse.
  Afhængigt af hvordan det implemente-

res i national lovgivning, har du følgen- de muligheder:

• at give det tilbage til salgsstedet
• at afl evere det til et offi cielt ind- samlingssted Rådfør dig med dit lokale renovationsselskab eller vores service-center.

- at sende det tilbage til producenten/distributøren Defekte produkter, som du indsender til os, bortskaffer vi uden vederlag.

Tilbehørsdele og hjælpemidler uden elektriske bestanddele, der følger med det udtjente udstyr, er ikke omfattet heraf.

Fejlsøgning

Fjern batteriet inden alt vedligeholdelses-, justerings- og rengøringsarbejde på apparatet. Fare på grund af elektrisk stød!

Problem Mulig årsøg Fejlafhjælpning
Produktet starter ikke	Afl adet batteri (5)	Oplad batteriet (se den separate betjeningsvejledning for batteriet og opladeren)
	Batteri (5) ikke isat	Isæt batteriet (se „Betjening“)
	Tænd-/sluk-kontakt (3) er defekt	Reparationen skal udføres af kundeservice
	Motoren er defekt
Slibeværktøjet bevæger sig ikke, selvom motoren kører	Spændemøtrik løs	Spænd spændemøtrikken (se „Montering/skift af skive“)
	Arbejdsemne, rester af arbejdsemnet eller rester af slibeværktøjet blokerer drev	Fjern blokeringer
Motoren bliver langsommere og går i stå	Produktet overbelastes af arbejdsemnet	Reducér trykket på slibeværktøjet
		Arbejdsemnet er uegnet
Slibeskive kører ujævn, usædvanlig støj kan høres	Spændemøtrik løs	Spænd spændemøtrikken (se „Montering/skift af skive“)
	Slibeskive defekt Udskift slibeskiven

Reservedele/Tilbehør

Reservedele og tilbehør kan bestilles på www.grizzlytools-service.eu

Hvis du har problemer med bestillingsprocessen, bedes du bruge kontaktformularen. Hvis du har yderligere spørgsmål, bedes du kontakte servicecenteret (se side 175).

1 Håndtag 91106221

7 Beskyttelsesskærm 91106220

8 Skæreskive 30211122

10 Tapnøgle 91105183

12 Holdefl ange

13 Spændemøtrik 91106222

Kopbørste, bølget tråd 91103213

På dette apparat yder vi 3 års garanti fra købsdato.

Skulle der forekomme defekter på dette produkt har du lovpligtige rettigheder mod sælgeren af produktet. Disse lovpligtige rettigheder bliver ikke indskrænket af den efterfølgende anførte garanti.

Garantibetingelser

Garantien træder i kraft med købsdatoen. Opbevar den originale kassebon godt. Dette bilag kræves som dokumentation for købet.

Skulle der indenfor tre år efter dette produkts købsdato optræde en materiale- eller fabrikationsfejl, bliver produktet – efter vores skøn – repareret eller ombyttet gratis. Denne garantiydelse forudsætter, at det defekte apparat og købsbilaget (kassebon) indenfor den tre års frist bliver indsendt og at der vedlægges en kort skriftligt beskrivelse af defekten og hvornår den er optrådt. Hvis defekten er dækket af vores garanti, får du apparatet repareret eller ombyttet. Med reparationen eller ombytningen begynder garantiperioden ikke forfra

Garantiperiode og lovpligtige produktansvarskrav

Garantiperioden bliver ikke forlænget af garantien. Dette gælder også for ombyttede og reparerede dele. Eventuel allerede ved købet eksisterende skader og defekter skal meldes straks efter udpakningen. Efter udløb af garantiperioden forefaldende reparationer er omkostningspligtige.

Garantiens omfang

Apparatet blev produceret meget omhyggeligt efter strenge kvalitetsretningslinjer og kontrolleret grundigt inden det forlod fabrikken.

Garantiydelsen gælder for materiale- eller fabrikationsfejl. Denne garanti gælder ikke for produktdele som er udsat for en normal nedslidning og derfor kan anses som sliddele (f.eks. Skæreskive, spændefl anger) eller for beskadigelser på skrøbelige dele (f.eks. kontakter).

Garantien bortfalder, hvis produktet bliver beskadiget, ikke-formålsbestemt anvendt eller ikke vedligeholdt. For en korrekt brug af produktet skal alle i betjeningsvejledningen anførte anvisninger følges nøje. Anvendelsesformål og handlinger, som der frarådes eller advares imod i betjeningsvejledningen, skal ubetinget undgås.

Produktet er kun beregnet til privat og ikke til erhvervsmæssig brug. Ved misbrug og

usagkyndig håndtering vold og ved indgreb, der ikke er foretaget på vores autoriserede servicested, bortfalder garantien.

Afvikling af et garantitilfælde

For at garantere en hurtig behandling af dit anliggende, bedes du følge følgende henvisninger:

• Hav ved alle forespørgsler kassebonen og artikelnummeret (IAN 411383_2107) parat som dokumentation for købet.
• Artikelnummeret fremgår af mærkepladen.
• Skulle der optræde funktionsfejl eller andre defekter bedes du først kontakte den efterfølgende anførte serviceafdeling, telefonisk eller pr. e-mail. Der får du så yderligere informationer om afviklingen af din reklamation.
• Et som defekt registreret produkt kan du, efter aftale med vores kundeservice og med vedlagt købsbilag (kassebon) samt en kort beskrivelse af, hvori defekten består og hvornår denne defekt er optrådt indsende portofrit til den serviceadresse, som du får meddelt. For at undgå problemer med modtagelsen og ekstra omkostninger, bedes du ubetinget benytte den adresse, som du får meddelt. Sørg for, at forsendelsen ikke sker ufrankeret, som voluminøs pakke, ekspres eller som en anden specialforsendelse. Indsend apparatet inkl. alle ved købet medfølgende tilbehørsdele og sørg for en tilstrækkelig sikker transportemballage.

Reparations-service

Du kan lade reparationer, der ikke er omfattet af garantien, udføre hos vores service-fi lial mod betaling. Denne udfærdiger dig gerne et omkostningsoverslag.

Vi kan kun bearbejde apparater, der er indsendt tilstrækkeligt emballeret og fran- keret.

OBS: Indsend dit apparat rengjort og med en beskrivelse af defekten til vores servicefi lial.

Ufrankerede - som voluminøs pakke, ekspres eller som en anden specialforsendelse – indsendte apparater bliver ikke modtaget.

Vi bortskaffer dine defekte indsendte apparater gratis.

Service-Center

Service Danmark

Tel.: [phone]

E-Mail: [e-mail]

IAN 411383_2107

Importør

Vær opmærksom på, at følgende adresse ikke er en serviceadresse. Kontakt først det ovenfor nævnte servicecenter.

		Oversættelse af den originale CE-konformitetserklæring
Hermed bekræfter vi, at Batteridreven vinkelsliber af serien PWSA 20-Li D4 Serienummer 000001 - 275000 opfylder følgende gældende EF-direktiver i deres respektive gyldige version:
2006/42/EC • 2014/30/EU • 2011/65/EU* & (EU) 2015/863
For at sikre overensstemmelsen, blev følgende harmoniserede standarder samt nationale standarder og regler anvendt:
EN 60745-1:2009/A11:2010 • EN 60745-2-3:2011/A13:2015 EN 55014-1:2017/A11:2020 • EN 55014-2:2015 EN IEC 55014-1:2021 • EN IEC 55014-2:2021 EN IEC 63000:2018
Det er udelukkende producentens ansvar at udarbejde denne overensstemmelseserklæring:
	Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim Germany 30.01.2022
		Christian Frank (Dokumentationsbefuldmægtiget)

Oversættelse af den originale CE-konformitetserklæring

*Erklæringens ovennævnte genstand opfylder forskrifterne i Europaparlamentets og Rådets direktiv 2011/65/EU af 8. juni 2011 til begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr
