Produkttyp	Akku-Winkelschleifer
Marke	Parkside
Modell	PWSA 20Li C3
Akku-Reihe	Parkside X 20 V TEAM (z. B. PAP 20 B1, PAP 20 B3)
Motorspannung	20 V DC
Leerlaufdrehzahl	2.500 – 11.500 min⁻¹ (6 einstellbare Geschwindigkeiten)
Max. Außendurchmesser der Scheiben	125 mm
Scheibenbohrung	22,23 mm
Max. Scheibendicke	6 mm
Spindelgewinde	M14
Hauptfunktionen	Trennen, Schleifen, Schruppen, Bürsten (Metall, Stein, Holz, Kunststoff, Fliesen)
Sicherheit	Verstellbare Schutzhaube, Spindelarretierung, Zusatzhandgriff, Drehzahlregelung
Schalldruckpegel (LₚA)	83,1 dB(A); K=3 dB
Schallleistungspegel (LWA)	94,1 dB(A); K=3 dB
Vibrationen (Haupthandgriff)	3,38 m/s²; K=1,5 m/s²
Vibrationen (Zusatzhandgriff)	3,73 m/s²; K=1,5 m/s²
Wartung und Reinigung	Reinigen Sie die Lüftungsschlitze nach jedem Gebrauch; verwenden Sie eine weiche Bürste; keine chemischen Reinigungsmittel verwenden
Lagerung	Trockener, frostfreier, staubgeschützter Ort; bei längerer Lagerung Akku entnehmen
Ersatzteile / Zubehör	Erhältlich auf www.grizzlytools.shop
Garantie	3 Jahre (Bedingungen in der Anleitung)
Lieferumfang	Winkelschleifer, Handgriff, Schutzhaubenabdeckung, Spannschlüssel, Trennscheibe, Bedienungsanleitung (Akku und Ladegerät nicht im Lieferumfang)

Häufig gestellte Fragen - PWSA 20Li C3 PARKSIDE

Welche Akkus kann ich mit dem Winkelschleifer PWSA 20Li C3 verwenden?

Verwenden Sie nur Akkus der Parkside X 20 V TEAM-Reihe, z. B. die Modelle PAP 20 B1 oder PAP 20 B3. Kompatible Ladegeräte sind in der Anleitung aufgeführt (z. B. PLG 20 A3, PLG 20 C1).

Wie wechsle ich die Trennscheibe?

Drücken Sie den Spindelarretierungsknopf (9), um die Spindel zu blockieren, lösen Sie die Spannmutter mit dem Spannschlüssel (10), nehmen Sie die alte Scheibe und den Flansch ab. Legen Sie die neue Scheibe auf den Flansch, schrauben Sie die Mutter wieder auf und ziehen Sie sie mit dem Schlüssel fest, während Sie die Spindelarretierung gedrückt halten.

Wie stelle ich die Drehzahl ein?

Verwenden Sie den Drehzahlregler (6) am Gerät. Er bietet 6 Stufen: 1 = 2.500 U/min, 2 = 4.000, 3 = 5.500, 4 = 7.000, 5 = 8.500, 6 = 11.500 U/min. Passen Sie die Drehzahl an das Material und die Arbeit an.

Was tun, wenn das Gerät nicht startet?

Überprüfen Sie, ob der Akku (5) geladen und richtig eingesetzt ist (muss einrasten). Wenn das Problem weiterhin besteht, könnte der Ein-/Ausschalter (3) defekt sein oder der Motor ausgefallen sein; wenden Sie sich an den Kundendienst.

Kann ich diesen Winkelschleifer zum Polieren oder Schleifen mit Schleifpapier verwenden?

Nein, das Gerät ist nicht für das Schleifen mit Schleifpapier oder Polieren ausgelegt. Es ist zum Trennen, Schleifen, Schruppen und Bürsten bestimmt. Die Verwendung nicht empfohlenen Zubehörs kann zu Gefahren führen.

Wie montiere und justiere ich die Schutzhaube?

Setzen Sie die Haube (7) auf das Gerät, mit der geschlossenen Seite zum Gerät. Befestigen Sie sie mit den drei Schrauben (16), nachdem Sie die Platte (15) positioniert haben. Drehen Sie die Haube in die Arbeitsposition: Der geschlossene Teil muss immer zum Benutzer zeigen. Sie können sie einstellen, um Funken abzuleiten.

Wie reinige und warte ich den Winkelschleifer?

Entfernen Sie vor der Reinigung den Akku. Verwenden Sie eine weiche Bürste oder einen Pinsel, um die Lüftungsschlitze und die Oberfläche zu reinigen. Verwenden Sie niemals chemische Reinigungsmittel oder fließendes Wasser. Reinigen Sie nach jedem Gebrauch die Staubrückstände.

Wie lange ist die Garantie und wie mache ich sie geltend?

Die Garantie beträgt 3 Jahre ab Kaufdatum. Bewahren Sie den Kassenbon auf. Bei Mängeln kontaktieren Sie den Kundendienst (Tel. [phone] in Frankreich). Das Produkt muss sauber mit einer Beschreibung des Mangels und dem Kaufbeleg zurückgesendet werden.

Wo finde ich Ersatzteile und Zubehör?

Ersatzteile (Handgriff, Haube, Schlüssel, Flansch, Mutter, Bürsten) sind auf www.grizzlytools.shop erhältlich. Verwenden Sie die in der Anleitung angegebenen Referenzen, z. B.: Handgriff 91106221, Schutzhaube 91106220.

Wie lagere ich das Gerät richtig?

Lagern Sie den Winkelschleifer an einem trockenen, staubgeschützten Ort, außerhalb der Reichweite von Kindern. Entnehmen Sie den Akku bei längerer Lagerung und laden Sie ihn vollständig auf. Ideale Lagertemperatur zwischen 0 °C und 45 °C. Die Scheiben sollten vertikal und ohne Stapelung gelagert werden.

BEDIENUNGSANLEITUNG PWSA 20Li C3 PARKSIDE

Akku-Winkelschleifer

Originalbetriebsanleitung

FR BE

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

GB MT

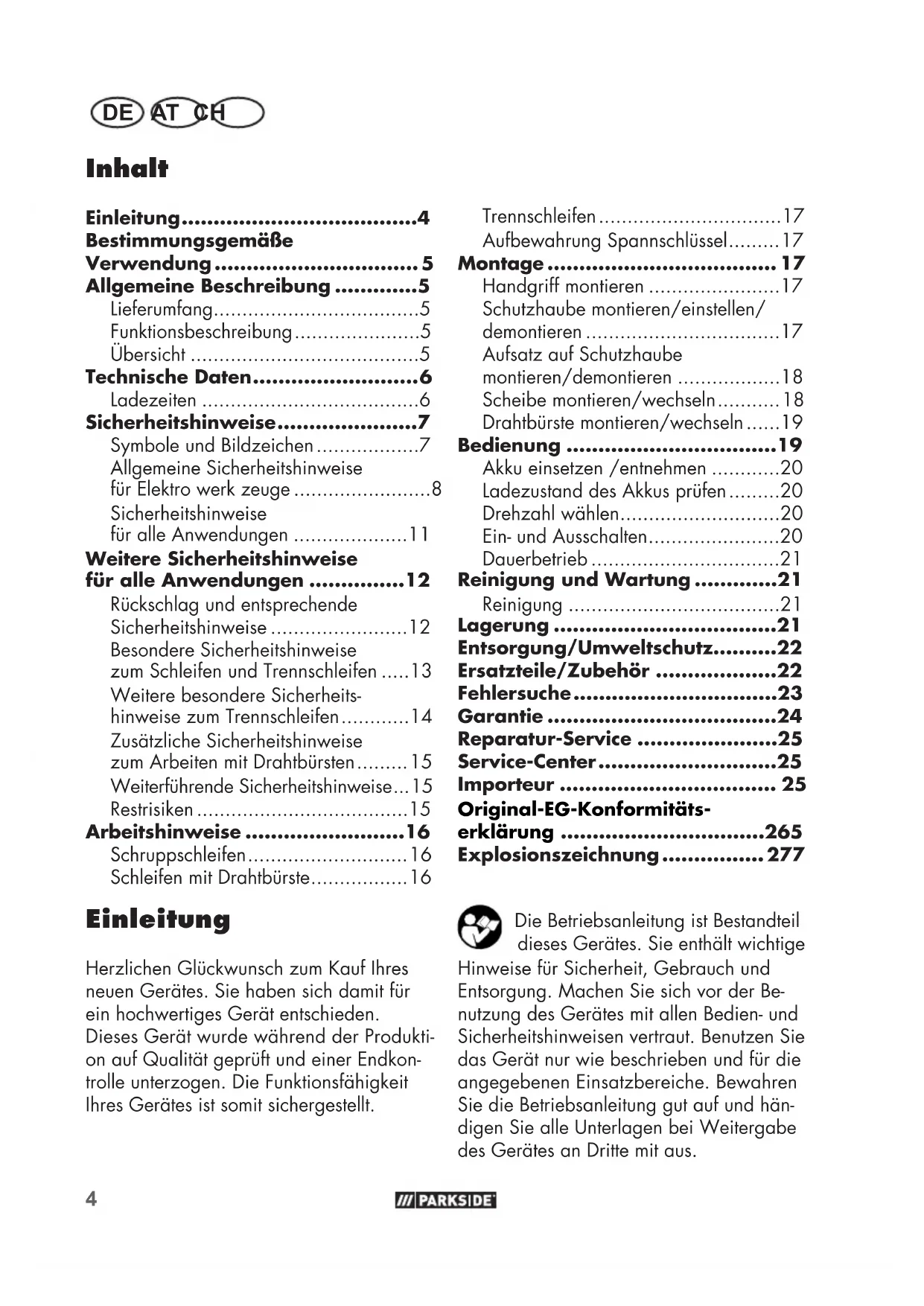

DE / AT / CH Originalbetriebsanleitung Seite

Allgemeine Beschreibung ....5

Lieferumfang....5

Funktionsbeschreibung......5

Übersicht 5

Technische Daten......6

Ladezeiten 6

Sicherheitshinweise......7

Symbole und Bildzeichen....7

Allgemeine Sicherheitshinweise für Elektro werk zeuge 8

Sicherheitshinweise für alle Anwendungen ....11

Weitere Sicherheitshinweise für alle Anwendungen ....12

Rückschlag und entsprechende Sicherheitshinweise ....12

Besondere Sicherheitshinweise zum Schleifen und Trennschleifen .....13

Weitere besondere Sicherheits- hinweise zum Trennschleifen......14

Zusätzliche Sicherheitshinweise zum Arbeiten mit Drahtbürsten...... 15

Weiterführende Sicherheitshinweise... 15 Restrisiken....15

Arbeitshinweise 16

Schruppschleifen....16

Schleifen mit Drahtbürste......16

Einleitung

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Gerät entschieden. Dieses Gerät wurde während der Produktion auf Qualität geprüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist somit sichergestellt.

Trennschleifen....17

Aufbewahrung Spannschlüssel......17

Montage 17

Handgriff montieren 17

Schutzhaube montieren/einstellen/demontieren 17

Aufsatz auf Schutzhaube montieren/demontieren ....18

Scheibe montieren/wechseln......18

Drahtbürste montieren/wechseln .....19

Bedienung ......19

Akku einsetzen /entnehmen .....20

Ladezustand des Akkus prüfen......20

Drehzahl wählen....20

Ein- und Ausschalten....20

Dauerbetrieb 21

Reinigung und Wartung ......21

Reinigung 21

Lagerung 21

Entsorgung/Umweltschutz......22

Ersatzteile/Zubehör ......22

Fehlersuche....23

Garantie 24

Reparatur-Service ......25

Original-EG-Konformitäts- erklärung ....265

Explosionszeichnung ...... 277

Die Betriebsanleitung ist Bestandteil dieses Gerätes. Sie enthält wichtige

Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Gerätes mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie die Betriebsanleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte mit aus.

Bestimmungsgemäße Verwendung

Der Akku-Winkelschleifer ist ein Gerät zum Trennen, Schleifen, Schruppen oder Bürsten von Metall-, Stein- und Holzwerkstoffen, Kunststoff, Fliesen und Nichteisen-Metallen (NE-Metallen) ohne Verwendung von Wasser. Für alle anderen Anwendungsarten (z.B. Schleifen mit nicht geeigneten Schleifwerkzeugen, Schleifen mit einer Kühflüssigkeit, Schleifen oder Trennen gesundheitsgefährdender Materialien wie Asbest) ist das Gerät nicht vorgesehen.

Das Gerät ist für den Einsatz im Heimwerkerbereich bestimmt. Es wurde nicht für den gewerblichen Dauereinsatz konzipiert. Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Jugendliche über 16 Jahre dürfen das Gerät nur unter Aufsicht benutzen.

Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden. Das Gerät ist Teil der Serie Parkside X 20 V TEAM und kann mit Akkus der Parkside X 20 V TEAM Serie betrieben werden. Die Akkus dürfen nur mit Ladegeräten der Serie Parkside X 20 V TEAM geladen werden.

Allgemeine Beschreibung

Die Abbildung der wichtigsten Funktionsteile finden Sie auf der vorderen und hinteren Ausklappseite.

Lieferumfang

Packen Sie das Gerät aus und kontrollieren Sie, ob es vollständig ist. Entsorgen Sie das Verpackungsmaterial ordnungsgemäß.

• Akku-Winkelschleifer
• Handgriff
• Aufsatz, Schutzhaube
• Spannschlüssel
• Trennscheibe
• Betriebsanleitung

Akku und Ladegerät sind nicht im Lieferumfang enthalten.

Funktionsbeschreibung

Der Akku-Winkelschleifer ist zum Trennen, Schleifen, Schruppen oder Bürsten von Metall-, Stein- und Holzwerkstoffen, Kunststoff, Fliesen und Nichteisen-Metallen (NE-Metallen) geeignet. Für die einzelnen Anwendungen sind jeweils spezielle Scheiben vorgesehen. Beachten Sie die Angaben der Scheibenhersteller.

Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschreibungen.

Übersicht

1 Handgriff
2 Gewinde für Handgriff
3 Ein-/Ausschalter
4 Entriegelungstaste Akku
5 Akku
6 Drehzahl-Regler
7 Schutzhaube
8 Trennscheibe
9 Spindel-Arretiertaste
10 Spannschlüssel
11 Aufsatz, Schutzhaube

A 12 Aufnahmeflansch

A 13 Spannmutter
A 14 Aufnahmespindel
B 15 Scheibe
B 16 Schraube
c 17 Raste

Technische Daten

Akku-Winkelschleifer....PWSA 20-Li D4

Motorspannung .... 20 V== Bemessungsdrehzahl (n).2500-11500 min ^-1 Trenn-/Schrupp-/Schleifscheiben

Außendurchmesser.....max. ∅ 125 mm Bohrung.....22,23 mm Stärke.....max. 6 mm

Spindelgewinde....M14 Gewindelänge....11 mm

Schalldruckpegel (L_pA) 83,1 dB(A); K_pA = 3 dB

Schallleistungspegel (L WA ) gemessen......94,1 dB(A); K WA = 3 dB

Schwingungswert ( a_h )

Gerätegriff.....3,38 m/s ^2 ; K=1,5 m/s ^2 Handgriff.....3,73 m/s ^2 ; K=1,5 m/s ^2

Es handelt sich bei den Schwingungswerten um Maximalwerte, die mit der mitgelieferten Trennscheibe ermittelt wurden. Die tatsächlichen Schwingungswerte können abhängig von dem eingesetzten Zubehör variieren.

Die Schwingungswerte werden weiterhin durch die Handhabung des Anwenders beeinflusst.

Trennscheibe......PTS 125 A24QBF (aus Lieferumfang)

Leerlaufgeschwindigkeit n_max ..12200 min ^-1 Scheibengeschwindigkeit v_0 .....80 m/s* Außendurchmesser.....Ø 125 mm Bohrung.....Ø 22,23 mm Dicke.....1 mm

* Die Trennscheibe muss einer Umlaufgeschwindigkeit von 80 m/s standhalten.

Lärm- und Vibrationswerte wurden entsprechend den in der Konformitätserklärung genannten Normen und Bestimmungen ermittelt. Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden.

Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.

Warnung: Der Schwingungsemissionswert kann sich während der tatsächlichen Benutzung des Elektrowerkzeugs von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird. Versuchen Sie, die Belastung durch Vibrationen so gering wie möglich zu halten. Beispielhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigen (beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

Ladezeiten

Das Gerät ist Teil der Serie Parkside X 20 V TEAM und kann mit Akkus der Parkside X 20 V TEAM Serie betrieben werden. Akkus der Serie Parkside X 20 V TEAM dürfen nur mit Ladegeräten der Serie Parkside X 20 V TEAM geladen werden.

Wir empfehlen Ihnen, dieses Gerät ausschließlich mit folgenden Akkus zu betreiben: PAP 20 B1, PAP 20 B3

Wir empfehlen Ihnen, diese Akkus mit folgenden Ladegeräten zu laden: PLG 20 A3, PLG 20 A4, PLG 20 C1, PLG 20 C2 PLG 20 C3, PDSLG 20 A1

Eine aktuelle Liste der Akkukompatibilität finden Sie unter: www.lidl.de/akku

Ladezeit (Min.)	PAP 20 A1PAP 20 B1	PAP 20 A2	PAP 20 A3PAP 20 B3	SmartPAPS 204 A1	SmartPAPS 208 A1
PLG 20 A1PLG 20 A4PLG 20 C1	60 90	120 120 210
PLG 20 A2 45 60	80 80 165
PLG 20 A3PLG 20 C3	35 45	60 50 120
PDSLG 20 A1 35	45 60 50	120
SmartPLGS 2012 A1	35 40	40 40 50

Sicherheitshinweise

ACHTUNG! Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzliche Sicherheitsmaßnahmen zu beachten. Lesen Sie alle diese Hinweise, bevor Sie dieses Elektrowerkzeug benutzen, und bewahren Sie die Sicherheitshinweise gut auf.

Symbole und Bildzeichen

Bildzeichen auf dem Gerät:

Dieses Gerät ist Teil des Parkside X 20V TEAM

Betriebsanleitung lesen!

Tragen Sie Augenschutz

Elektrogeräte gehören nicht in den Hausmüll

Spindel-Arretiertaste

Laufrichtung Scheibe

Richtungspfeil „Einschalten“

Weitere Bildzeichen auf der Trennscheibe:

Nicht zulässig für Nassschleifen

Keine defekte Scheibe verwenden

Nicht zulässig für Seitenschleifen

vorgesehen für die Bearbeitung von Metall

Tragen Sie Gehörschutz

Tragen Sie einen Atemschutz

Gefahr durch Schnittverletzungen! Tragen Sie schnittsichere Handschuhe

Sicherheitsschuhe tragen

Symbole in der Betriebsanleitung:

Gefahrenzeichen mit Angaben zur Verhütung von Personen- oder Sachschäden

Gebotszeichen mit Angaben zur Verhütung von Schäden

Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät

Allgemeine Sicherheitshinweise für Elektro werk zeuge

WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elek tro werk zeug“ bezieht sich aufnetzbetriebeneElektrowerkzeuge(mit Netzkabel) und auf akkubetriebene Elek trowerk zeuge (ohne Netzkabel).

1) Arbeitsplatzsicherheit:

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.

b) Arbeiten Sie mit dem Elek trowerk zeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerk-

zeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeuges fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2) Elektrische Sicherheit:

a) Der Anschlussstecker des Elektro werk zeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdetenElektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) HaltenSiedasElektrowerkzeug von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elek trowerk zeug erhöht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie das Kabel nicht, umdas Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit dem Elek trowerk zeug im Freien arbeiten, verwenden Sie nur Verlänge-

rungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elek trowerk zeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen:

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die ArbeitmitdemElektrowerkzeug. Benutzen Sie das Elek tro werkzeug nicht, wenn Sie müde sind oder unter Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim GebrauchdesElektrowerkzeugs kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutz- ausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutz- helm oder Gehörschutz je nach Art und EinsatzdesElektrowerkzeugs,verrin- gert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeugausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elek tro werk zeugs den Finger am Schal-

ter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor SiedasElektrowerkzeugeinschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.

e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elek tro werkzeug in unerwarteten Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auf- fangeinrichtungen montiert wer- den können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet wer- den. Verwendung einer Staubabsau- gung kann Gefährdungen durch Staub verringern.

4) Verwendung und Behandlung desElektrowerkzeuges:

a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elek trowerkzeug. Mit dem passenden Elektro werk zeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

DE AT CH

b) Benutzen Sie kein Elek tro werkzeug, dessen Schalter defekt ist. Ein Elek tro werk zeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten StartdesElektrowerkzeugs.

d) Bewahren Sie das unbenutzte Elektrowerkzeugaußerhalbder Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeugesindgefährlich, wenn sie von unerfahrenen Personen benutzt werden.

e) Pflegen Sie das Elek tro werk zeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Gerätes beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elek trowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

g) Verwenden Sie das Elek tro werkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie

dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. DerGebrauchdesElektrowerkzeuges für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5) Verwendung und Behandlung des Akkuwerkzeugs

a) Laden Sie Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.

b) Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.

c) Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.

d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

6) Service
a) LassenSielhrElektrowerkzeug nurvonqualifiziertemFachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
b) Warten Sie niemals beschädigte Akkus. Sämtliche Wartung von Akkus sollte nur durch den Hersteller oder bevollmächtige Kundendienststellen erfolgen.

Sicherheitshinweise für alle Anwendungen

Gemeinsame Sicherheitshinweise zum Schleifen, Arbeiten mit Drahtbürsten und Trennschleifen:

• Dieses Elektrowerkzeug ist zu verwenden als Schleifer, Drahtbürste und Trennschleifmaschine. Beachten Sie alle Sicherheitshinweise, Anweisungen, Darstellungen und Daten, die Sie mit dem Gerät erhalten. Wenn Sie die folgenden Anweisungen nicht beachten, kann es zu elektrischem Schlag, Feuer und/oder schweren Verletzungen kommen.
• Dieses Elektrowerkzeug ist nicht geeignet zum Sandpapierschleifen und Polieren. Verwendungen, für die das elektrowerkzeug nicht vorgesehen ist, können Gefährdungen und Verletzungen verursachen.
• Verwenden Sie kein Zubehör, das vom Hersteller nicht speziell für dieses Elektrowerkzeug vorgesehen und empfohlen wurde. Nur weil Sie das Zubehör an Ihrem Elektrowerkzeug befestigen können, garantiert das keine sichere Verwendung.

• Die zulässige Drehzahl des Einsatzwerkzeugs muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstdrehzahl. Zubehör, das sich schneller als zulässig dreht, kann zerbrechen und umherfliegen.

- Außendurchmesser und Dicke des Einsatzwerkzeugs müssen den Maßangaben Ihres Elektrowerkzeuges entsprechen. Falsch bemessene Einsatzwerkzeuge können nicht ausreichend abgeschirmt oder kontrolliert werden.

- Einsatzwerkzeuge mit Gewinde-einsatz müssen genau auf das Gewinde der Schleifspindel passen. Bei Einsatzwerkzeugen, die mittels Flansch montiert werden, muss der Lochdurchmesser des Einsatzwerkzeuges zum Aufnahmedurchmesser des Flansches passen. Einsatzwerkzeuge, die nicht genau am Elektrowerkzeug befestigt werden, drehen sich ungleichmäßig, vibrieren sehr stark und können zum Verlust der Kontrolle führen.

- Verwenden Sie keine beschädigten Einsatzwerkzeuge. Kontrollieren Sie vor jeder Verwendung Einsatzwerkzeuge wie Schleif-scheiben auf Absplitterungen und Risse, Schleifteller auf Risse, Verschleiß oder starke Abnutzung, Drahtbürsten auf lose oder gebrochene Drähte. Wenn das Elektrowerkzeug oder das Einsatzwerkzeug herunterfällt, überprüfen Sie, ob es beschädigt ist oder verwenden Sie ein un-beschädigtes Einsatzwerkzeug. Wenn Sie das Einsatzwerkzeug kontrolliert und eingesetzt haben, halten Sie und in der Nähe

befindliche Personen sich außerhalb der Ebene des rotierenden Einsatzwerkzeugs auf und lassen Sie das Gerät 1 Minute lang mit Höchstdrehzahl laufen. Beschädigte Einsatzwerkzeuge brechen meist in dieser Testzeit.

- Tragen Sie persönliche Schutzausrüstung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrille. Soweit angemessen, tragen Sie Staubmaske, Gehörschutz, Schutzhandschuhe oder Spezialschürze, die kleine Schleif- und Materialpartikel von Ihnen fernhalten. Die Augen sollen vor herumfliegenden Fremdkörpern geschützt werden, die bei verschiedenen Anwendungen entstehen. Staub- oder Atemschutzmaske müssen den bei der Anwendung entstehenden Staub filtern. Wenn Sie lange lautem Lärm ausgesetzt sind, können Sie einen Hörverlust erleiden.

- Achten Sie bei anderen Personen auf sicheren Abstand zu Ihrem Arbeitsbereich. Jeder, der den Arbeitsbereich betritt, muss persönliche Schutzausrüstung tragen. Bruchstücke des Werkstücks oder gebrochener Einsatzwerkzeuge können wegfliegen und Verletzungen auch außerhalb des direkten Arbeitsbereichs verursachen.

- Halten Sie das Elektrowerkzeug nur an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

• Legen Sie das Elektrowerkzeug niemals ab, bevor das Einsatzwerkzeug völlig zum Stillstand gekommen ist. Das sich drehende Einsatzwerkzeug kann in Kontakt mit der Ablagefläche geraten, wodurch Sie die Kontrolle über das Elektrowerkzeug verlieren können.
• Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es tragen. Ihre Kleidung kann durch zufälligen Kontakt mit dem sich drehenden Einsatzwerkzeug erfasst werden und das Einsatzwerkzeug sich in Ihren Körper bohren.
• Reinigen Sie regelmäßig die Lüftungsschlitze Ihres Elektro-werkzeugs. Das Motorgebläse zieht Staub in das Gehäuse, und eine starke Ansammlung von Metallstaub kann elektrische Gefahren verursachen.
• Verwenden Sie das Elektrowerkzeug nicht in der Nähe brennbarer Materialien. Funken können diese Materialien entzünden.
• Verwenden Sie keine Einsatzwerkzeuge, die flüssige Kühlmittel erfordern. Die Verwendung von Wasser oder anderen flüssigen Kühlmitteln kann zu einem elektrischen Schlag führen.

Weitere Sicherheitshinweise für alle Anwendungen Rückschlag und entsprechende Sicherheitshinweise

Rückschlag ist die plötzliche Reaktion infolge eines hakenden oder blockierten drehenden Einsatzwerkzeuges, wie Schleifscheibe, Schleifteller, Drahtbürste usw. Verhaken oder Blockieren führt zu einem abrupten Stopp des rotierenden

Einsatzwerkzeugs. Dadurch wird ein unkontrolliertes Elektrowerkzeug gegen die Drehrichtung des Einsatzwerkzeugs an die Blockierstelle beschleunigt. Wenn z.B. eine Schleifscheibe im Werkstück hakt oder blockiert, kann sich die Kante der Schleifscheibe, die in das Werkstück eintaucht, verfangen und dadurch die Schleifscheibe ausbrechen oder einen Rückschlag verursachen. Die Schleifscheibe bewegt sich dann auf die Bedienperson zu oder von ihr weg, je nach Drehrichtung der Scheibe an der Blockierstelle. Hierbei können Schleifscheiben auch brechen. Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden.

a) Halten Sie das Elektrowerkzeug gut fest und bringen Sie Ihren Körper und Ihre Arme in eine Position, in der Sie die Rückschlagkräfte abfangen können. Verwenden Sie immer den Zusatzgriff, falls vorhanden, um die größtmögliche Kontrolle über Rückschlagkräfte oder Reaktionsmomente beim Hochlauf zu haben. Die Bedienperson kann durch geeignete Vorsichtsmaßnahmen die Rückschlag- und Reaktionskräfte beherrschen.

b) Bringen Sie Ihre Hand nie in die Nähe sich drehender Einsatzwerkzeuge. Das Einsatzwerkzeug kann sich beim Rückschlag über Ihre Hand bewegen.

c) Meiden Sie mit Ihrem Körper den Bereich, in den das Elektrowerkzeug bei einem Rückschlag bewegt wird. Der Rückschlag treibt das Elektrowerkzeug in die Richtung

entgegengesetzt zur Bewegung der Schleifscheibe an der Blockierstelle.

d) Arbeiten Sie besonders vorsichtig im Bereich von Ecken, scharfen Kanten usw. Verhindern Sie, dass Einsatzwerkzeuge vom Werkstück zurückprallen und verklemmen. Das rotierende Einsatzwerkzeug neigt bei Ecken, scharfen Kanten oder wenn es abprallt dazu, sich zu verklemmen. Dies verursacht einen Kontrollverlust oder Rückschlag.
e) Verwenden Sie kein Ketten- oder gezähntes Sägeblatt. Solche Einsatzwerkzeuge verursachen häufig einen Rückschlag oder den Verlust der Kontrolle über das Elektrowerkzeug.

Besondere Sicherheitshinweise zum Schleifen und Trennschleifen

a) Verwenden Sie ausschließlich die für Ihr Elektrowerkzeug zugelassenen Schleifkörper und die für diese Schleifkörper vorgesehene Schutzhaube. Schleifkörper, die nicht für das Elektrowerkzeug vorgesehen sind, können nicht ausreichend abgeschirmt werden und sind unsicher.

b) Gekröpfte Schleifscheiben müssen so vormontiert werden, dass ihre Schleiffläche nicht über der Ebene des Schutzhaubenrandes hervorsteht. Eine unsachgemäß montierte Schleifscheibe, die über die Ebene des Schutzhaubenrandes hinausragt, kann nicht ausreichend abgeschirmt werden.

c) Die Schutzhaube muss sicher am Elektrowerkzeug angebracht und für ein Höchstmaß an Sicherheit so eingestellt sein, dass der kleinstmögliche Teil des Schleif-

körpers offen zum Bediener zeigt. Die Schutzhaube hilft, die Bedienperson vor Bruchstücken, zufälligem Kontakt mit dem Schleifkörper sowie Funken, die Kleidung entzünden könnten, zu schützen.

d) Schleifkörper dürfen nur für die empfohlenen Einsatzmöglichkeiten verwendet werden. Zum Beispiel: Schleifen Sie nie mit der Seitenfläche einer Trennscheibe. Trennscheiben sind zum Materialabtrag mit der Kante der Scheibe bestimmt. Seitliche Krafteinwirkung auf diese Schleifkörper kann sie zerbrechen.
e) Verwenden Sie immer unbe- schädigte Spannflansche in der richtigen Größe und Form für die von Ihnen gewählte Schleif- scheibe. Geeignete Flansche stützen die Schleifscheibe und verringern so die Gefahr eines Schleifscheiben- bruchs. Flansche für Trennscheiben kön- nen sich von den Flanschen für andere Schleifscheiben unterscheiden.
f) Verwenden Sie keine abgenutzten Schleifscheiben von größeren Elektrowerkzeugen. Schleif- scheiben für größere Elektrowerkzeuge sind nicht für die höheren Drehzahlen von kleineren Elektrowerkzeugen ausgelegt und können brechen.

Weitere besondere Sicherheitshinweise zum Trennschleifen

a) Vermeiden Sie ein Blockieren der Trennscheibe oder zu hohen Anpressdruck. Führen Sie keine übermäßig tiefen Schnitte aus. Eine Überlastung der Trennscheibe erhöht deren Beanspruchung und die Anfälligkeit zum Verkanten oder Blo-

ckieren und damit die Möglichkeit eines Rückschlags oder Schleifkörperbruchs.

b) Meiden Sie den Bereich vor und hinter der rotierenden Trennscheibe. Wenn Sie die Trennscheibe im Werkstück von sich wegbewegen, kann im Falle eines Rückschlags das Elektrowerkzeug mit der sich drehenden Scheibe direkt auf Sie zugeschleudert werden.
c) Falls die Trennscheibe ver- klemmt oder Sie die Arbeit unterbrechen, schalten Sie das Gerät aus und halten Sie es ruhig, bis die Scheibe zum Stillstand gekommen ist. Versuchen Sie nie, die noch laufende Trennscheibe aus dem Schnitt zu ziehen, sonst kann ein Rückschlag erfolgen. Ermitteln und beheben Sie die Ursache für das Verklemmen.
d) Schalten Sie das Elektrowerkzeug nicht wieder ein, solange es sich im Werkstück befindet. Lassen Sie die Trennscheibe erst ihre volle Drehzahl erreichen, bevor Sie den Schnitt vorsichtig fortsetzen. Andernfalls kann die Scheibe verhaken, aus dem Werkstück springen oder einen Rückschlag verursachen.
e) Stützen Sie Platten oder große Werkstücke ab, um das Risiko eines Rückschlags durch eine eingeklemmte Trennscheibe zu vermindern. Große Werkstücke können sich unter ihrem eigenen Gewicht durchbiegen. Das Werkstück muss auf beiden Seiten der Scheibe abgestützt werden, und zwar sowohl in der Nähe der Trennscheibe als auch an der Kante.
f) Seien Sie besonders vorsichtig bei „Tauchschnitten“ in bestehende Wände oder andere nicht einsehbare Bereiche. Die

eintauchende Trennscheibe kann beim Schneiden in Gas- oder Wasserleitungen, elektrische Leitungen oder andere Objekte einen Rückschlag verursachen.

Zusätzliche Sicherheitshinweise zum Arbeiten mit Drahtbürsten

Besondere Sicherheitshinweise zum Arbeiten mit Drahtbürsten:

• Beachten Sie, dass die Drahtbürste auch während des üblichen Gebrauchs Drahtstücke verliert. Überlasten Sie die Drähte nicht durch zu hohen Anpressdruck. Wegfliegende Drahtstücke können sehr leicht durch dünne Kleidung und/oder die Haut dringen.
• Wird eine Schutzhaube empfohlen, verhindern Sie, dass sich Schutzhaube und Drahtbürste berühren können. Teller- und Topfbürsten können durch Anpressdruck und Zentrifugalkräfte ihren Durchmesser vergrößern.

Weiterführende Sicherheitshinweise

• Verwenden Sie nur Schleifscheiben, deren aufgedruckte Drehzahl mindestens so hoch ist wie die auf dem Typenschild des Gerätes angegebene.
• Unterziehen Sie die Schleifscheibe vor dem Gebrauch einer Sichtprüfung. Verwenden Sie keine beschädigten oder verformten Schleifscheiben. Wechseln Sie eine abgenutzte Schleifscheibe aus.
• Achten Sie darauf, dass beim Schleifen entstehende Funken keine Gefahr her-

vorrufen, z. B. Personen treffen oder entflammbare Substanzen entzünden.

- Tragen Sie beim Schleifen, Bürsten und Trennen stets eine Schutzbrille, Sicherheitshandschuhe, einen Atemschutz und einen Gehörschutz.

- Halten Sie nie die Finger zwischen Schleifscheibe und Funkenschutz oder in die Nähe der Schutzhauben. Es besteht Gefahr durch Quetschen.

- Die rotierenden Teile des Gerätes können aus funktionellen Gründen nicht abgedeckt werden. Gehen Sie daher mit Bedacht vor. Sichern Sie das Werkstück gut, um ein Verrutschen zu vermeiden, wodurch Ihre Hände mit der Schleifscheibe in Berührung kommen könnten.

- Das Werkstück wird beim Schleifen heiß. Nicht an der bearbeiteten Stelle anfassen, lassen Sie es abkühlen. Es besteht Verbrennungsgefahr. Verwenden Sie kein Kühlmittel oder ähnliches.

- Arbeiten Sie mit dem Gerät nicht, wenn Sie müde sind oder nach der Einnahme von Alkohol oder Tabletten. Legen Sie immer rechtzeitig eine Arbeitspause ein.

• Schalten Sie das Gerät aus und nehmen Sie den Akku aus dem Gerät
• zum Lösen eines blockierten Einsatzwerkzeuges,
• wenn die Anschlussleitung beschädigt oder verheddert ist,
• bei ungewöhnlichen Geräuschen.

Restrisiken

Auch wenn Sie dieses Elektrowerkzeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Elektrowerkzeugs auftreten:

a) Lungenschäden, falls kein geeigneter Atemschutz getragen wird.

DE AT CH

b) Gehörschäden, falls kein geeigneter Gehörschutz getragen wird.
c) Gesundheitsschäden durch - Berührung der Schleifwerkzeuge im nicht abgedeckten Bereich; - Herausschleudern von Teilen aus Werkstücken oder beschädigten Schleifscheiben.
d) Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

Warnung! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller des medizinischen Implantats zu konsultieren, bevor die Maschine bedient wird.

Arbeitshinweise

Achten Sie bei der Wahl des Werkzeugs darauf, dass dessen zulässige Drehzahl mindestens so hoch ist, wie die angegebene Höchstdrehzahl des Winkelschleifers. Achten Sie bei der Wahl der Scheibe auf den maximal zugelassenen Durchmesser und die maximal zugelassene Stärke. Achten Sie bei der Wahl der Bürste auf die Gewindegröße M14.

Schruppschleifen

Verwenden Sie niemals Trennscheiben zum Schruppen!

Das Gerät darf mit Schruppscheibe nur mit montierter Schutzhaube betrieben werden.

Montieren Sie zum Schruppschleifen die Schutzhaube (7), siehe „Schutzhaube montieren/einstellen/demontieren“.

Üben Sie nur mäßigen Druck auf das Werkstück aus. Bewegen Sie das Gerät gleichmäßig hin und her.

Bei einem Arbeitswinkel von 30° bis 40° erzielen Sie beim Schruppschleifen das beste Ergebnis.

Schleifen mit Drahtbürste

Achten Sie bei der Auswahl der Drahtbürste unbedingt auf die zulässige Drehzahl. Die zulässige Drehzahl der Drahtbürste muss mindestens so hoch sein wie die angegebene Höchstdrehzahl des Winkelschleifers.

Schutzbrille tragen, es könnten sich Drähte lösen!

Geeignet zum Grobentrosten, Reinigen von Schweißnähten und Entfernen von Lack.

Drücken Sie die Drahtbürste mit mittlerer Kraft an das zu bearbeitende Werkstück. Überlasten Sie die Drahtbürste nicht durch zu hohen Anpressdruck.

Trennschleifen

Verwenden Sie niemals Schruppscheiben zum Trennen!

Das Gerät darf mit Trennscheibe nur mit montierter Schutzhaube betrieben werden.

Montieren Sie zum Trennschleifen die Schutzhaube (7) mit Aufsatz (11), siehe „Schutzhaube montieren/einstellen/demontieren“ und „Aufsatz auf Schutzhaube montieren/demontieren“.

Es dürfen nur geprüfte, faserstoffverstärkte Trenn- oder Schleifscheiben verwendet werden.

Arbeiten Sie grundsätzlich mit geringem Vorschub. Üben Sie nur mäßigen Druck auf das Werkstück aus.

Arbeiten Sie stets im Gegenlauf. So wird das Gerät nicht unkontrolliert aus dem Schnitt gedrückt.

Aufbewahrung Spannschlüssel

Der Spannschlüssel (10) kann im Handgriff (1) verstaut werden, siehe Detail-Bild auf dem Übersichtsbild.

Montage

Achtung! Verletzungsgefahr!

- Achten Sie darauf, zum Arbeiten genügend Platz zu haben und andere Personen nicht zu gefährden.

- Vor Inbetriebnahme müssen alle Abdeckungen und Schutzvorrichtungen ordnungsgemäß montiert sein.

- Nehmen Sie den Akku aus dem Gerät, bevor Sie Einstellungen am Gerät vornehmen.

Handgriff montieren

Das Gerät darf nur mit mon- tiertem Handgriff betrieben werden.

Schrauben Sie den Handgriff (1) am Gewinde für den Handgriff fest. Wählen Sie je nach Arbeitsweise das Gewinde für Handgriff (2) links, rechts oder oben am Gerät.

Schutzhaube montieren/einstellen/demontieren

Stellen Sie die Schutzhaube so ein, dass ein Funkenflug oder abgelöste Teile weder den Anwender noch umstehende Personen treffen können.

Die Stellung der Schutzhaube hat ebenfalls so zu erfolgen, dass der Funkenflug brennbare Teile, auch umliegend, nicht entzündet.

Trenn-/Schleifscheibe/Bürste montieren:

1. Drücken Sie die Spindel-Arretiertaste (9).
2. Drehen Sie die Aufnahmespindel (14), bis die Spindel-Arretierung die Aufnahmespindel fixiert. Halten Sie die Spindel-Arretiertaste (9) weiter gedrückt.
3. Lösen Sie die Spannmutter (13) mit dem Spannschlüssel (10). Sie können die Spindel-Arretiertaste (9) loslassen.
4. Nehmen Sie die Spannmutter (13) und den Aufnahmeflansch (12) und die Trenn-/Schleifscheibe/Bürste von der Aufnahmespindel (14) ab.

DE AT CH

Schutzhaube montieren:

1. Setzen Sie die Schutzhaube (7) so auf das Gerät auf, dass die geschlossene Seite zum Gerät hin zeigt.

2. Setzen Sie die Scheibe (15) auf die Schutzhaube (7).

Das längste der drei Metallplättchen an der Scheibe muss Richtung Gerätegriff zeigen.

1. Befestigen Sie die Schutzhaube (7) mit den drei Schrauben (16).

2. Drehen Sie die Schutzhaube (7) in Arbeitsposition. Die geschlossene Seite der Schutzhaube muss stets zum Bediener zeigen.

3. Justieren Sie die Position der Schutzhaube nach, wenn Sie beim Gebrauch feststellen, dass die Schutzhaube nicht optimal abschirmt.

B Schutzhaube demontieren:

1. Demontieren Sie die Schutzhaube (7), indem Sie die drei Schrauben (16) lösen. Danach können Sie die Scheibe (15) und die Schutzhaube (7) nach oben abnehmen.

C Aufsatz auf Schutzhaube montieren/demontieren

Aufsatz montieren

1. Entfernen Sie ggf. die Scheibe für einen besseren Zugriff, siehe „Scheibe montieren/wechseln“.

2. Setzen Sie den Aufsatz (11) an der Schutzhaube (7) an.

3. Schieben Sie den Aufsatz (11) auf die Schutzhaube (7) auf bis sie einrastet.

Aufsatz demontieren

1. Entfernen Sie ggf. die Scheibe für einen besseren Zugriff, siehe „Scheibe montieren/wechseln“.

2. Entriegeln Sie den Aufsatz (11), indem Sie die Raste (17) von der Schutzhaube (7) schieben.

3. Drehen Sie den Aufsatz (11) von der Schutzhaube (7) ab.

D Scheibe montieren/ wechseln

1. Drücken Sie die Spindel-Arretiertaste (9).

2. Drehen Sie die Aufnahmespindel (14), bis die Spindel-Arretierung die Aufnahmespindel fixiert. Halten Sie die Spindel-Arretiertaste (9) weiter gedrückt.

3. Lösen Sie die Spannmutter (13) mit dem Spannschlüssel (10). Sie können die Spindel-Arretiertaste (9) loslassen.

4. Setzen Sie die gewünschte Scheibe auf den Aufnahmeflansch (A 12). Die Beschriftung der Scheibe zeigt grundsätzlich zum Gerät.

Ist auf Ihrer Scheibe die Drehrichtung gekennzeichnet, achten Sie bei der Montage darauf, dass Sie mit der Laufrichtung des Winkelschleifers übereinstimmt. Diese ist am Gerät unterhalb der Spindel-Arretiertaste (9) angegeben ( ).

Achten Sie darauf, dass der Aufnahmeflansch (A 12) so auf das Gerät aufgesetzt ist, dass die Aussparungen im Aufnahmeflansch in die Kante am Gerät greifen. Die Aufnahmespindel (14) muss sich mitdrehen, wenn Sie den Aufnahmeflansch drehen.

1. Setzen Sie die Spannmutter (13) wieder auf die Aufnahmespindel (14) auf. Die flache Seite der Spannmutter zeigt zum Einsatzwerkzeug, wenn die Stärke

der Scheibenaufnahme < 5 mm ist. Ist die Stärke der Scheibenaufnahme ≥ 5 mm drehen Sie die Spannmutter. Siehe Bild A.

1. Drücken Sie die Spindel-Arretiertaste (9) und drehen Sie die Aufnahme-spindel (14), bis die Spindel-Arre-tierung die Aufnahmespindel fixiert. Ziehen Sie die Spannmutter (13) mit dem Spannschlüssel (10) wieder fest. Sie können die Spindel-Arretiertaste (9) loslassen.

E Drahtbürste montieren/wechseln

1. Drücken Sie die Spindel-Arretiertaste (9).
2. Drehen Sie die Aufnahmespindel (14), bis die Spindel-Arretierung die Aufnahmespindel fixiert. Halten Sie die Spindel-Arretiertaste (9) weiter gedrückt.
3. Lösen Sie die Drahtbürste mit einem Maulschlüssel (nicht im Lieferumfang enthalten). Sie können die Spindel-Arretiertaste (9) loslassen.
4. Setzen Sie die gewünschte Drahtbürste auf die Aufnahmespindel.
5. Drücken Sie die Spindel-Arretiertaste (9) und drehen Sie die Drahtbürste auf die Aufnahmespindel (14). Ziehen Sie die Drahtbürste mit dem Maul-schlüssel fest. Sie können die Spindel-Arretiertaste (9) loslassen.

Bedienung

Achtung! Verletzungsgefahr!

• Entnehmen Sie vor allen Arbeiten am Gerät den Akku.
• Verwenden Sie nur vom Hersteller empfohlene Trenn-/Schleifscheiben und Zubehörteile. Der Gebrauch anderer Einsatz-

werkzeuge und anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten.

• Verwenden Sie nur Zubehörteile, die Angaben tragen über Hersteller, Art der Bindung, Abmessung und zulässige Umdrehungszahl.
• Verwenden Sie nur Zubehörteile, deren aufgedruckte Drehzahl mindestens so hoch ist wie die auf dem Typenschild des Gerätes angegebene.
• Verwenden Sie keine abgebrochenen, gesprungenen oder anderweitig beschädigten Trenn-/Schleifscheiben.
• Betreiben Sie das Gerät niemals ohne Schutzeinrichtungen.
• Stützen Sie Platten oder Werkstücke ab, um das Risiko eines Rückschlags durch eine eingeklemmte Trennscheibe zu vermindern. Große Werkstücke können sich unter ihrem eigenen Gewicht durchbiegen. Das Werkstück muss auf beiden Seiten der Scheibe abgestützt werden, und zwar sowohl in der Nähe der Trennscheibe als auch an der Kante.

Halten Sie Ihre Hände von der Scheibe fern, wenn das Gerät in Betrieb ist. Es besteht Verletzungsgefahr.

Hinweise zum Wechseln:

• Betreiben Sie das Gerät niemals ohne Schutzeinrichtungen.
• Vergewissern Sie sich, dass die auf dem Werkzeug angegebene Drehzahl gleich oder größer als die Bemessungsleerlauf-drehzahl des Gerätes ist.
• Vergewissern Sie sich, dass die Maße des Werkzeugs zum Gerät passen.
• Benutzen Sie nur einwandfreie Scheiben (Klangprobe: Scheiben haben beim Anschlagen mit Plastikhammer einen klaren Klang).

DE AT CH

• Bohren Sie eine zu kleine Aufnahmebohrung der Trenn-/Schleifscheibe nicht nachträglich auf.
• Verwenden Sie keine getrennten Reduzierbuchsen oder Adapter, um Trenn-/Schleifscheiben mit großem Loch passend zu machen.
• Verwenden Sie keine Sägeblätter.
• Zum Aufspannen der Schleifwerkzeuge dürfen nur die mitgelieferten Spannflansche verwendet werden. Die Zwischenlagen zwischen Spannflansch und Schleifwerkzeuge müssen aus elastischen Stoffen z. B. Gummi, weicher Pappe usw., bestehen.
• Montieren Sie das Gerät nach dem Werkzeugwechsel wieder vollständig.

Schalten Sie das Gerät aus und nehmen Sie den Akku aus dem Gerät. Lassen Sie das Gerät abkühlen.

Tragen Sie beim Werkzeugwechsel Schutzhandschuhe, um Schnittverletzungen zu vermeiden.

Die Spannmutter darf nicht zu fest angezogen werden, um ein Brechen von Scheibe und Mutter zu vermeiden.

Akku einsetzen /entnehmen

1. Zum Einsetzen des Akkus (5) in das Gerät, schieben Sie den Akku entlang der Führungsschienen in das Gerät. Er rastet hörbar ein.
2. Zum Herausnehmen des Akkus (5) aus dem Gerät drücken Sie die Entriegelungstaste (4) am Akku und ziehen den Akku heraus.

Ladezustand des Akkus prüfen

Die Akku-Ladezustandsanzeige am Akku (5) signalisiert den Ladezustand des Akkus.

Der Ladezustand des Akkus wird durch Aufleuchten der entsprechenden LED-Leuchte angezeigt. Drücken Sie dafür die Taste zur Ladezustandsanzeige am Akku.

rot-gelb-grün => Akku vollgeladen rot-gelb => Akku ca. zur Hälfte geladen rot => Akku muss geladen werden

Drehzahl wählen

Das Gerät besitzt 6 Stufen die am Drehzahl-Regler (6) einstellen können.

1: 2500 min ^1	4: 7000 min ^-1
2: 4000 min ^1	5: 8500 min ^-1
3: 5500 min ^1	6: 11.500 min ^-1

Ein- und Ausschalten

1. Zum Einschalten schieben Sie den Ein-/Ausschalter (3) in Pfeilrichtung erst zur Seite und dann nach vorne.

2. Zum Ausschalten lassen Sie den Ein-/Ausschalter los. Das Gerät schaltet ab. Wenn Sie den Dauerbetrieb eingeschaltet haben, tippen Sie hinten auf den Ein-/Ausschalter (3), um das Gerät auszuschalten.

Warten Sie nach dem Einschalten ab, bis das Gerät seine max. Drehzahl erreicht hat. Beginnen Sie erst dann mit dem Arbeiten.

Das Werkzeug läuft nach, nachdem das Gerät abgeschaltet wurde. Es besteht Verletzungsgefahr.

Ist die Scheibe länger als 3 Sekunden blockiert, schaltet das Gerät automatisch ab. Bei einer kurzen Blockierung läuft die Scheibe automatisch wieder an.

Probelauf:

Führen Sie vor dem ersten Arbeiten und nach jedem Werkzeugwechsel einen Probelauf ohne Belastung durch. Schalten Sie das Gerät sofort aus, wenn das Werkzeug unrund läuft, beträchtliche Schwingungen auftreten oder abnorme Geräusche zu hören sind.

Dauerbetrieb

1. Schalten Sie das Gerät ein.

Dauerbetrieb einschalten:

1. Drücken Sie den vorderen Teil des Ein-/Ausschalter (3) im angeschalteten Zustand in Richtung Gerät. Der Ein-/Ausschalter rastet ein.

Dauerbetrieb ausschalten:

1. Drücken Sie kurz auf den hinteren Teil des Ein-/Ausschalters (3). Der Ein-/Ausschalter springt in die Ausgangsstellung zurück. Das Gerät schaltet sich ab.

Reinigung und Wartung

Nehmen Sie vor jeglicher Einstellung, Instandhaltung oder Instandsetzung den Akku aus dem Gerät.

Lassen Sie Arbeiten, die nicht in dieser Betriebsanleitung

beschrieben sind, von einer Fachwerkstatt durchführen. Verwenden Sie nur Originalteile. Lassen Sie das Gerät vor allen Wartungs- und Reinigungsarbeiten abkühlen. Es besteht Verbrennungsgefahr!

Kontrollieren Sie das Gerät vor jedem Gebrauch auf offensichtliche Mängel wie lose, abgenutzte oder beschädigte Teile, korrekten Sitz von Schrauben oder anderer Teile. Prüfen Sie insbesondere die Trenn-/Schleifscheibe. Tauschen Sie beschädigte Teile aus.

Reinigung

Verwenden Sie keine Reinigungsbzw. Lösungsmittel. Chemische Substanzen können die Kunststoffteile des Gerätes angreifen. Reinigen Sie das Gerät niemals unter fließendem Wasser.

- Reinigen Sie das Gerät nach jedem Gebrauch gründlich.

- Reinigen Sie die Lüftungsöffnungen und die Oberfläche des Gerätes mit einer weichen Bürste, einem Pinsel oder einem Tuch.

Lagerung

- Bewahren Sie das Gerät an einem trockenen und staubgeschützten Ort auf, und außerhalb der Reichweite von Kindern.

- Trennscheiben müssen trocken und hochkant aufbewahrt werden und dürfen nicht gestapelt werden.

- Nehmen Sie den Akku vor einer längeren Lagerung aus dem Gerät und laden Sie ihn vollständig auf.

DE AT CH

- Die Lagertemperatur für den Akku und das Gerät beträgt zwischen 0 °C und 45 °C. Vermeiden Sie während der Lagerung extreme Kälte oder Hitze, damit der Akku nicht an Leistung verliert.

Entsorgung/ Umweltschutz

Nehmen Sie den Akku aus dem Gerät bevor Sie das Gerät entsorgen!

Führen Sie Gerät, Zubehör, Akku und Verpackung einer umweltgerechten Wiederverwertung zu.

Elektrogeräte gehören nicht in den Hausmüll.

Werfen Sie den Akku nicht in den Hausmüll, ins Feuer (Explosionsgefahr) oder ins Wasser. Beschädigte Akkus können der Umwelt und ihrer Gesundheit schaden, wenn giftige Dämpfe oder Flüssigkeiten austreten.

• Geben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sortenrein getrennt werden und so einer Wiederverwertung zugeführt werden. Fragen Sie hierzu unser Service-Center.
• Defekte oder verbrauchte Akkus müssen gemäß Richtlinie 2006/66/EG recycelt werden.

• Verbrauchte Elektrogeräte müssen, gemäß der Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte, getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.
  Je nach Umsetzung in nationales Recht können Sie folgende Möglichkeiten haben:

• an einer Verkaufsstelle zurückgeben,

• an einer offiziellen Sammelstelle abgeben. Fragen Sie hierzu Ihren lokalen Müllentsorger oder unser Service-Center.
• an den Hersteller/Inverkehrbringer zurücksenden. Die Entsorgung Ihrer defekten, eingesendeten Geräte führen wir kostenlos durch.

Nicht betroffen sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Ersatzteile/Zubehör

Ersatzteile und Zubehör erhalten Sie unter www.grizzlytools.shop

Sollten Sie Probleme mit dem Bestellvorgang haben, verwenden Sie bitte das Kontaktformular. Bei weiteren Fragen wenden Sie sich an das „Service-Center“ (siehe Seite 25).

1 Handgriff 91106221
7	Schutzhaube 91106220
8 Trennscheibe 30211122
10 Spannschlüssel 91105183
12	Aufnahmeflansch
13	Spannmutter	91106222
Topfbürste, gewellter Draht		91103213
Topfbürste, gezopfter Draht		91103214

Fehlersuche

Entnehmen Sie vor allen Wartungs-, Einstell- und Reinigungsarbeiten am Gerät den Akku. Gefahr durch elektrischen Schlag!

Problem Mögliche Ursache Fehlerbehebung
Gerät startet nicht	Akku (5) entladen	Akku laden (separate Bedie-nungsanleitung für Akku und Ladegerät beachten)
	Akku (5) nicht eingesetzt	Akku einsetzen(siehe „Bedienung“)
	Ein-/Ausschalter (3) defekt	Reparatur durch Kundendienst
	Motor defekt
Schleifwerkzeug bewegt sich nicht, obwohl Motor läuft	Spannmutter locker	Spannmutter anziehen (siehe „Scheibe montieren/wechseln“)
	Werkstück, Werkstückreste oder Reste der Schleifwerkzeuge blo-ckieren Antrieb	Blockaden entfernen
Motor wird lang-samer und bleibt stehen	Gerät wird durch Werkstück überlastet	Druck auf Schleifwerkzeug ver-ringern
		Werkstück ungeeignet
Schleifscheibe läuft unrund, ab-norme Geräusche sind zu hören	Spannmutter locker	Spannmutter anziehen (siehe „Scheibe montieren/wechseln“)
	Schleifscheibe defekt Schleifscheibe	wechseln

Garantie

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum.

Im Falle von Mängeln dieses Gerätes stehen Ihnen gegen den Verkäufer des Gerätes gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Gerätes ein Material- oder Fabrikationsfehler auf, wird das Gerät von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist. Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Gerät zurück. Mit Reparatur oder Austausch des Gerätes beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Geräteteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können (z.B. Trennscheibe, Spannflansche) oder für Beschädigungen an zerbrechlichen Teilen (z.B. Schalter).

Diese Garantie verfällt, wenn das Gerät beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäße Benutzung des Gerätes sind alle in der Betriebsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden. Das Gerät ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

• Bitte halten Sie für alle Anfragen den Kassenbon und die Identifikationsnummer (IAN 411383_2107) als Nachweis für den Kauf bereit.
  • Die Artikelnummer entnehmen Sie bitte dem Typenschild.
• Sollten Funktionsfehler oder sonstige Mängel auftreten kontaktieren Sie zunächst die nachfolgend benannte

Serviceabteilung telefonisch oder per E-Mail. Sie erhalten dann weitere Informationen über die Abwicklung Ihrer Reklamation.

- Ein als defekt erfasstes Gerät können Sie, nach Rücksprache mit unserem Kundenservice, unter Beifügung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um Annahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie sicher, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Gerät bitte inkl. aller beim Kauf mitgelieferten Zubehörteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung.

Reparatur-Service

Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserer Service-Niederlassung durchführen lassen. Sie erstellt Ihnen gerne einen Kostenvoranschlag.

Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.

Achtung: Bitte senden Sie Ihr Gerät gereinigt und mit Hinweis auf den Defekt an unsere Service-Niederlassung.

Nicht angenommen werden unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschickte Geräte.

Die Entsorgung Ihrer defekten, eingesendeten Geräte führen wir kostenlos durch.

Service-Center

DE Service Deutschland Tel.: [phone]

E-Mail: [e-mail]

IAN 411383_2107

AT Service Österreich

Tel.: [phone]

E-Mail: [e-mail]

IAN 411383_2107

Service Schweiz

Tel.: [phone]

(0,08 CHF/Min.,

Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

IAN 411383_2107

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst das oben genannte Service-Center.

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Deutschland

www.grizzlytools.de

Content

Introduction ......26

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Germany

www.grizzlytools.de

Sommaire

Introduction ......46

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Allemagne

www.grizzlytools.de

Inhoud

Inleiding 71

Gebruiksdoel 72

Technische gegevens....73

Laadtijd 74

Beschermkap monteren/ instellen/demonteren

B Beschermkap monteren:

B Beschermkap demonteren:

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Duitsland

www.grizzlytools.de

Spis tresci

Wstep 93

Przeznaczenie....94

Opis ogólny 94

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Německo

www.grizzlytools.de

Obsah

Úvod....136

Použitie....137

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Nemecko

www.grizzlytools.de

Sisältö

Introduktion......156

Anvendelse....157

Generel beskrivelse ......157

Leveringsomfang 157

B 15 Skive
B 16 Skrue
c 17 Udsparing

Tekniske data

Batteridreven vinkelsliber....PWSA 20-Li D4

Motorspænding 20 V=

Nominel

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

D-63762 Großostheim

TYSKLAND

www.grizzlytools.de

Contenido

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Alemania

www.grizzlytools.de

Contenuto

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Germania

www.grizzlytools.de

Tartalom

Bevezető......221

Rendeltetés 222

Namen uporabe ......244

Splošni opis ......244

Obseg dobave 244

Opis delovanja....244

Pregled....244

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20, 63762 Großostheim, Germany

	Original-EG-Konformitätserklärung
Hiermit bestätigen wir, dass der Akku-WinkelschleiferModell PWSA 20-Li D4Seriennummer000001 - 275000folgenden einschlägigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht:
2006/42/EG • 2014/30/EU • 2011/65/EU* & (EU) 2015/863
Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet:
EN 60745-1:2009/A11:2010 • EN 60745-2-3:2011/A13:2015EN 55014-1:2017/A11:2020 • EN 55014-2:2015EN IEC 55014-1:2021 • EN IEC 55014-2:2021EN IEC 63000:2018
Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller:
CE Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermany30.01.2022	Christian Frank(Dokumentationsbevollmächtigter)

* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Germany

30.01.2022

0.5

Christian Frank (Documentatiegelastigde)

Stockstädter Straße 20

63762 Großostheim

GERMANY

Stand der Informationen · Last Information Update · Version des informations · Stand van de informatie · Stan informacji ·
