HASZNÁLATI ÚTMUTATÓ PWSAM 20Li B2 PARKSIDE

HU Az originál használati utasítás fordítása Oldal

3. Nabíjačku akumulátorov (12) zapojte

bíjačku akumulátorov (12) od siete.

• Tartalomjegyzék Bevezető p. 181
• Rendeltetésszerű használat p. 181
• A csomag tartalma / Tartozékok p. 182
• Áttekintés p. 182
• Működés leírása p. 182
• Műszaki adatok p. 182
• Biztonsági utasítások p. 184
• A biztonsági utasítások jelentése p. 184
• Piktogramok és szimbólumok p. 184
• Általános elektromos szerszám biztonsági figyelmeztetések p. 185
• Biztonsági információk sarokciszolókhoz p. 188
• Maradvány-kockázatok p. 193
• Előkészítés p. 193
• Kezelőelemek p. 193
• Betétszerszám felszerelése és leszerelése p. 193
• Tartozék felszerelése a védőburkolatra és leszerelése p. 194
• Akkumulátor töltöttségi szintjének ellenőrzése p. 194
• Akkumulátor feltöltése p. 194
• Üzemeltetés p. 195
• Munkavégzéssel kapcsolatos utasítások p. 195
• Akkumulátor behelyezése és kivétele p. 196
• Védőburkolat beállítása p. 196
• Be- és kikapcsolás p. 196
• Szállítás p. 197
• Tisztítás, karbantartás és tárolás p. 197
• Tisztítás p. 197
• Karbantartás p. 197
• Tárolás p. 197
• Hibakeresés p. 198
• Ártalmatlanítás/ Környezetvédelem p. 198
• Akkumulátorok ártalmatlanítási utasításai p. 199
• Pótalkatrészek és tartozékok p. 199
• Az eredeti EK ‑megfelelőségi nyilatkozat fordítása p. 200
• JÓTÁLLÁSI TÁJÉKOZTATÓ p. 201

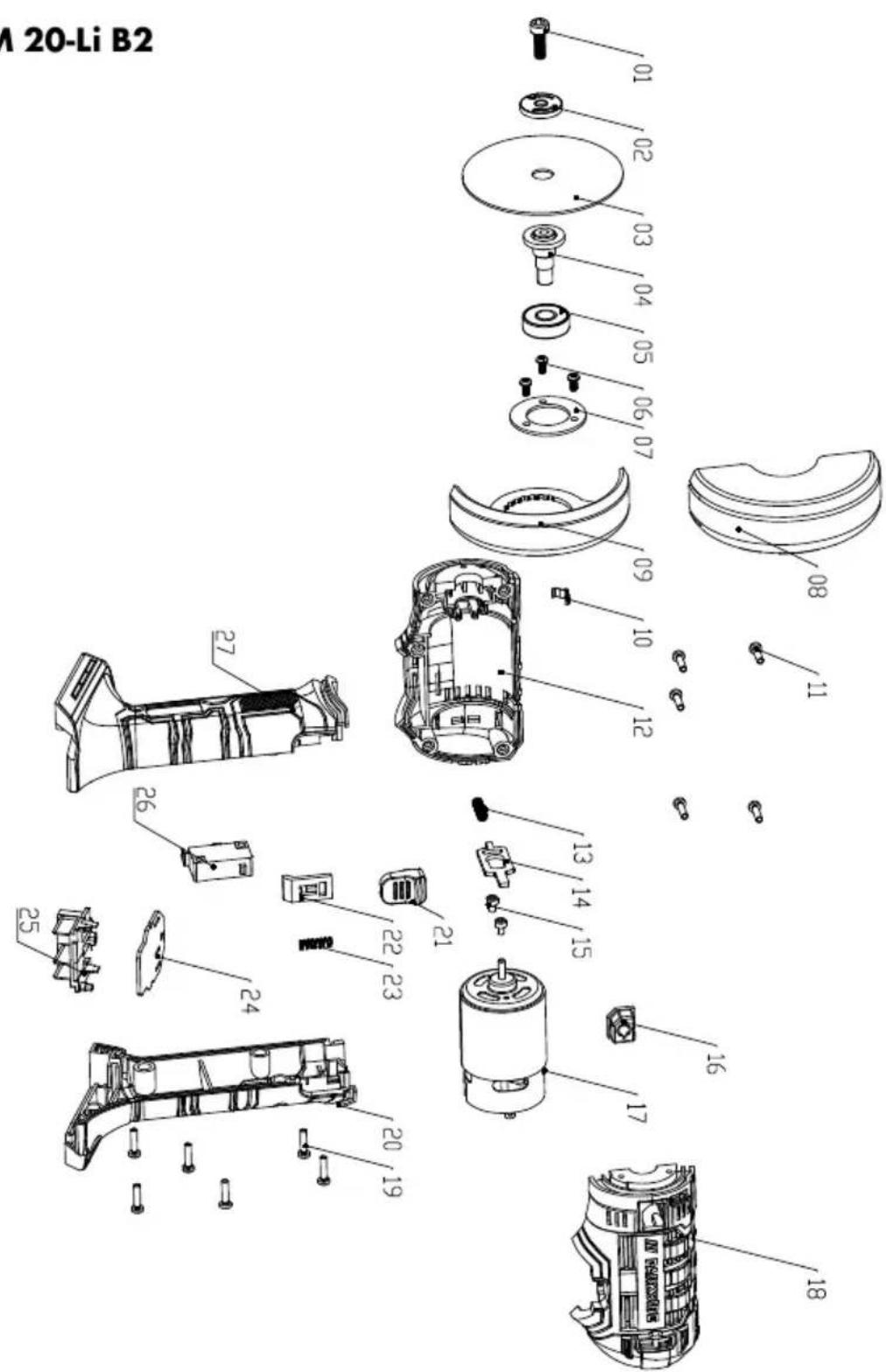

• Robbantott ábra Bevezető Gratulálunk az új akkumulátoros sarokcsi- szoló megvásárlásához (a továbbiakban készülék vagy elektromos kéziszerszám). Vásárlásával kiváló minőségű termék mellett döntött. Ezt a készüléket a gyártás során minőségi vizsgálatnak és végső el- lenőrzésnek vetették alá. Ezáltal biztosított a készülék működőképessége. A használati útmutató a készülék része. Fontos tudnivalókat tartalmaz a biztonság- ra, használatra és ártalmatlanításra vonat- kozóan. Olvassa el figyelmesen a hasz- nálati útmutatót. Ismerje meg a kezelőré- szeket és a készülék helyes használatát. A készüléket csak a leírtak szerint és a meg- adott alkalmazási területen használja. Őr- izze meg a használati útmutatót és a kész- ülék harmadik személynek történő tovább- adása esetén adja át a készülékhez tarto- zó valamennyi leírást is. Rendeltetésszerű használat Ezt az elektromos szerszámot köszörül- őgépként és levágó szerszámként való használatra szánták. Az olyan műveletek, mint a homokfúvás, drótkefélés, polírozás vagy lyukolóvágás, nem végezhetők ezzel az elektromos szer- számmal. Ne használjon folyékony hűtő- folyadékot, például vizet. Nem szabad egészségre káros anyagokat, pl. azbeszt-HU p. 249

et vagy ólmot tartalmazó anyagokat meg- munkálni. Kizárólag száraz helyiségekben üzemel- tethető. A készüléket felnőttek használhatják. 16 éven felüli fiatalok csak felügyelet mellett használhatják a készüléket. A készülék minden más, a jelen használati útmutatóban nem kifejezetten engedélye- zett használata komoly veszélyt jelenthet a felhasználó számára és kárt okozhat a készülékben. A készüléket kezelő vagy használó személy felel más személyek- nek okozott balesetekért vagy tulajdonu- kon okozott károkért. A készülék a bark- ács szektorban történő használatra kész- ült. Nem folyamatos ipari használatra terv- ezték. Ipari használat esetén a garancia érvényét veszti. A gyártó nem vállal fele- lősséget a nem rendeltetésszerű haszná- latból vagy helytelen kezelésből eredő ká- rokért. A készülék a X20VTEAM soro- zat része és a X20VTEAM soro- zat akkumulátoraival üzemeltethető. A X20VTEAM sorozat akkumulátorait csak a X20VTEAM sorozat töltőivel szabad tölteni. A csomag tartalma / Tartozékok Csomagolja ki a készüléket és ellenőrizze a csomag tartalmát. Ártalmatlanítsa megfelelően a csomagoló- anyagot.

• vágókorong PTS 76 (fém, ⌀76mm × 1,2 mm ×⌀10mm)

• védőburkolat, tartozék

• Eredeti használati utasítás fordítása Az akkumulátor és a töltő nem ré- sze a csomagnak. Áttekintés A készülék ábrái az elülső ki- hajtható oldalon találhatók. 1tartozék 2retesz (tartozék) 3forgásirányt jelző nyíl 4orsóretesz 5be-/kikapcsoló 6markolat (szigetelt markolat) 7gomb (töltésszint-kijelző) 8töltésszint-kijelző 9akkumulátor 10akkumulátor-kireteszelő 11akkumulátortartó 12töltő 13tároló koffer Aábra 14imbuszkulcs 15rögzítőcsavar 16rögzítő karima 17vágókorong 18védőburkolat 19befogó karima Működés leírása A nagyon gyorsan forgó betétszerszám le- hetővé teszi a fém tiszta csiszolását és vá- gását. A kezelőelemek funkciója az alábbi leírás- ban található. Műszaki adatok Akkus sarokcsiszoló ........................... PWSAM 20-Li B2 Névleges feszültség U ...................20V ⎓ Súly akkumulátorral (20V, 2Ah) .1,22 kg Üresjárati fordulatszám n

engedélyezett csiszoló- és vágókorongok – átmérő .......................................≤76mm – furat ...........................................⌀10mm – vastagság ....................................≤4mm menet .....................................................M6 Hangerőszint (L

=3dB Hangnyomásszint (L

......................≤ 80 m/s átmérő ..........................................⌀76mm furat ..............................................⌀10mm vastagság ....................................... 1,2 mm A zaj- és rezgésszint értékek a megfele- lőségi nyilatkozatban megnevezett szab- ványoknak és előírásoknak megfelelően kerültek meghatározásra. A megadott rezgés-összérték és a meg- adott zajkibocsátási érték szabványosított mérési eljárással lett meghatározva és fel- használható az elektromos kéziszerszám egy másik készülékkel történő összehason- lítására. A megadott rezgés-összérték és a megadott zajkibocsátási érték a terhelés előzetes megbecsüléséhez is felhasznál- ható. FIGYELMEZTETÉS! A rezgés- és zaj- kibocsátási értékek az elektromos kéziszer- szám tényleges használata során eltérhet- nek a megadott értékektől az elektromos kéziszerszám használatától függően ke- rül megmunkálásra. Próbálja a lehető leg- alacsonyabb szinten tartani a rezgésterhe- lést. A rezgésterhelés például a munkaidő korlátozásával csökkenthető. Ebben az esetben a működési ciklus minden részét figyelembe kell venni (például amikor az elektromos kéziszerszám ki van kapcsolva, és amikor bár be van kapcsolva, de terhe- lés nélkül fut). FIGYELMEZTETÉS! Vékony fémleme- zek vagy más nagy felületű, könnyen rez- gő szerkezetek csiszolása fokozott zaj- szennyezést és a megadott zajkibocsátá- si értéknél jóval magasabb teljes zajki- bocsátást (akár 15dB) eredményezhet. Az ilyen munkadarabok zajsugárzásának megelőzése céljából használjon például nehéz, rugalmas csillapító szőnyegeket. Vegye figyelembe a megnövekedett zajki- bocsátást és viseljen megfelelő hallásvéd- elmet. Töltési idők A készülék a X20VTEAM soro- zat része és a X20VTEAM soro- zat akkumulátoraival üzemeltethető. A X20VTEAM sorozat akkumulátorait csak a X20VTEAM sorozat töltőivel szabad tölteni. Javasoljuk, hogy ezt a készüléket ki- zárólag az alábbi akkumulátorokkal üzemeltesse: PAP 20 B1, PAP 20 B3, Smart PAPS 204 A1, Smart PAPS 208 A1 Javasoljuk, hogy ezeket az akkumulátoro- kat az alábbi töltőkkel töltse: PLG 20 A3, PLG 20 A4, PLG 20 C1, PLG 20 C2, PLG 20 C3, PLG 201 A1, PDSLG 20 A1, PDSLG 20 B1, Smart PLGS 2012 A1 Akkumulátor és töltő műszaki adatai: Lásd a külön útmutatót. A töltési időt különböző tényezők befolyá- solják, mint például a környezet és az ak- kumulátor hőmérséklete, valamint a rendel-HU

kezésre álló hálózati feszültség, ezért az eltérhet a megadott értékektől. Töltési idő (p) PAP20A1 PAP20A2 PAP20B1 PAP20A3 PAP20B3 Smart PAPS204A1 Smart PAPS208A1 PLG20A1 PLG20A4 PLG20C1

Biztonsági utasítások Ez a fejezet a készülék használatával kap- csolatos alapvető biztonsági utasításokat tartalmazza. FIGYELMEZTETÉS! Személyi sérülés és anyagi kár az akkumulátor nem megfe- lelő használata révén. Vegye figyelembe a(z) X20VTEAM termékcsaládba tar- tozó akkumulátor és töltő használati útmu- tatójában lévő töltésre és helyes haszná- latra vonatkozó biztonsági utasításokat és tudnivalókat. A töltés részletes leírása és további információk ebben a külön hasz- nálati útmutatóban találhatók. A biztonsági utasítások jelentése VESZÉLY! Baleset történik, ha nem ta- rtja be ezt a biztonsági utasítást. Súlyos testi sérülés vagy halál a következménye. FIGYELMEZTETÉS! Baleset történhet, ha nem tartja be ezt a biztonsági utasítást. Súlyos testi sérülés vagy halál lehet a kö- vetkezménye. VIGYÁZAT! Baleset történik, ha nem tartja be ezt a biztonsági utasítást. Enyhe vagy közepes fokú testi sérülés lehet a kö- vetkezménye. MEGJEGYZÉS! Baleset történik, ha nem tartja be ezt a biztonsági utasítást. Anyagi kár lehet a következménye. Piktogramok és szimbólumok Szimbólumok a készüléken A készülék a X20VTEAM soro- zat része és a X20VTEAM soro- zat akkumulátoraival üzemeltethető. A X20VTEAM sorozat akkumulátorait csak a X20VTEAM sorozat töltőivel szabad tölteni. Figyelem!HU

Olvassa el a használati útmutatót Forgó szerszám okozta sérülésve- szély! Tartsa távol a kezeit. Távolítsa el az akkumulátort kar- bantartási munkák előtt! Használjon szemvédőt Használjon hallásvédőt Használjon védőkesztyűt Használjon légzésvédő maszkot Forgásirány (rögzítőcsavar) Forgásirány (vágókorong) Az elektromos készülékek nem tar- toznak a háztartási hulladékba. Szimbólumok a tartozékon Olvassa el a használati útmutatót Használjon szemvédőt Használjon hallásvédőt Használjon védőkesztyűt Használjon légzésvédő maszkot Használjon lábvédőt Nem használható oldal-csiszolásra fém Nem használható nedves csiszo- lásra Ne használjon hibás korongokat. Általános elektromos szerszám biztonsági figyelmeztetések FIGYELMEZTETÉS! Olvassa el az összes biztonsági figyelmeztetést, utasítást, ábrát és specifikációt, amelyet az elektromos szerszám- hoz mellékeltünk. Valamennyi felsoro- lt utasítás figyelmen kívül hagyása áram- ütéshez, tűzesethez és/vagy súlyos sé- rüléshez vezethet. Későbbi hivatko- zás céljából mentsen el minden fi- gyelmeztetést és utasítást. A figyelmeztetésekben említett „elektro- mos szerszám” kifejezés egy hálózatról működtetett (vezetékes) elektromos szer- számra vagy akkumulátoros (vezeték nél- küli) elektromos szerszámra vonatkozik.

a) Munkaterületét tartsa tisztán és világítsa meg megfelelően. A rendezetlen vagy sötét területek bal- eseteket okozhatnak. b) Ne működtesse az elektromos szerszámokat robbanásve- szélyes környezetben, például gyúlékony folyadékok, gázok vagy por jelenlétében. Az elekt- romos szerszámok szikrát okoznak, amely meggyújthatja a port vagy a füs- töt. c) Az elektromos szerszám mű- ködtetése közben tartsa távol a gyerekeket és a nézelődőket. A figyelmet elvoló tényezők következté- ben elveszítheti a kontrollt.HU

a) Az elektromos szerszámok dugaszainak illeszkedniük kell a konnektorhoz. A dugaszt so- ha semmilyen módon ne mó- sodítsa. Ne használjon semmi- lyen adapterdugaszt földelt elektromos szerszámokkal. A nem módosított dugaszok és a megfe- lelő konnektorok csökkentik az áram- ütés kockázatát. b) Egyik testrésze se érjen a föld- elt felületekhez, pl. csövek, ra- diátorok, tűzhelyek és hűtő- szekrények. Fokozottan fennáll az áramütés veszélye, ha a teste földelve van. c) Ne tegye ki az elektromos szerszámokat esőnek vagy nedves körülményeknek. Az elektromos szerszámba kerülő víz növeli az áramütés veszélyét. d) A kábelt ne használja szaksze- rűtlenül. Soha ne használja a kábelt az elektromos szerszám hordozására, húzására vagy a kihúzáshoz. A kábelt tartsa tá- vol a hőtől, olajtól, éles szélek- től vagy mozgó alkatrészektől. A sérült vagy összegabalyodott kábe- lek növelik az áramütés veszélyét. e) A szerszám kültéri működ- tetésekor, használjon a kült- éri használathoz alkalmas hosszabbító kábelt. A kültéri hasz- nálatra alkalmas kábel használata csökkenti az áramütés veszélyét. f) Ha az elektromos szerszám nedves helyen történő üzemel- tetése elkerülhetetlen, használ- jon maradékáram-eszközzel (RCD) védett tápegységet. Az RCD eszköz használata csökkenti az áramütés veszélyét.

3. SZEMÉLYI BIZTONSÁG

a) Az elektromos eszköz haszná- lata közben maradjon éber, figyeljen arra, hogy mit csi- nál, és használja a józan eszét. Ha fáradt vagy drog, alkohol vagy gyógyszerek hatása alatt áll, ne használja az elektromos szerszámot. Egy pillanatnyi figyel- metlenség is elég, hogy a használat közben súlyos személyi sérülést szen- vedjen. b) Személyi védőeszköz haszná- lata. Mindig viseljen szemvé- dőt. A megfelelő körülmények között használt védőfelszerelések, mint példá- ul porvédő maszk, csúszásmentes biz- tonsági cipő, kemény fejfedő vagy hal- lásvédő, csökkentik a személyi sérülé- sek számát. c) Véletlen elindulás megaka- dályozása. Mielőtt csatlak- oztatja az áramforrást és/ vagy az akkumulátort, felveszi vagy hordozza a szerszámot, győződjön meg róla, hogy a kapcsoló kikapcsolt helyzetben van. Az elektromos szerszámok hor- dozása úgy, hogy az ujja a kapcso- lón van, vagy a bekapcsolt állapotban lévő elektromos szerszámok feszültség alá helyezése balesetveszélyes. d) Az elektromos szerszám be- kapcsolása előtt távolítsa el a beállítókulcsot vagy a csavark- ulcsot. Az elektromos szerszám for- gó részéhez rögzített csavarkulcs vagy kulcs személyi sérülést okozhat. e) Ne lépje túl a határokat. Mindig ügyeljen a megfelelő alátámasztásra és egyensúly- ra. Így jobban tudja irányítani az elektromos szerszámot váratlan helyze- tekben.HU

f) Viseljen megfelelő ruháza- tot. Ne viseljen laza ruháza- tot vagy ékszert. Tartsa távol a haját és ruháját a mozgó alkat- részetől. A lazán illeszkedő ruhák, ékszer vagy hosszú haj beakadhatnak a mozgó alkatrészekbe. g) Ha vannak porelszívó és por- gyűjtő berendezések csatlak- oztatására szolgáló eszközök, gondoskodjon ezek csatlakoz- tatásáról és megfelelő haszná- latáról. A porgyűjtés csökkentheti a porhoz köthető veszélyeket. h) Ne engedje, hogy a szerszá- mok gyakori használatából fa- kadó tudás magabiztossá te- gye, és figyelmen kívül hagyja a szerszámbiztonsági alapelve- ket. Egy gondatlan cselekedet a má- sodperc tört része alatt súlyos sérülést okozhat.

a) Ne eröltesse az elektromos szerszámot. Használja az adott alkalmazáshoz a helyes elekt- romos szerszámot. A megfelelő elektromos szerszám jobban és bizton- ságosabban végzi el a munkát olyan sebességgel, amelyre tervezték. b) Ne használja az elektromos szerszámot, ha a kapcsoló nem kapcsolja be vagy ki. Minden olyan elektromos szerszám, amelyet nem lehet a kapcsolóval vezérelni, ve- szélyes, és meg kell javítani. c) Mielőtt bármilyen beállítást végez, tartozékot cserél, vagy tárolja az elektromos szerszá- mot, húzza ki a dugaszt az ár- amforrásból és/vagy távolítsa el az akkumulátort az elektro- mos szerszámból, ha eltávolít- ható. Egy ilyen megelőző biztonsági intézkedés lecsökkenti annak az esély- ét, hogy az elektromos szerszám vélet- lenül elinduljon. d) A használaton kívüli elektro- mos szerszámokat gyermekek elől elzárva tárolja, és ne eng- edje, hogy az elektromos szer- számot olyan személyek kezel- jék, akik nem ismerik az elekt- romos szerszámot vagy ezt a használati utasítást. Az elektro- mos szerszámok képzetlen felhaszná- lók kezében veszélyesek. e) Tartsa karban az elekt- romos szerszámot és kiegészítőit.Ellenőrizze a moz- gó alkatrészek helytelen beáll- ítását vagy kötését, az alkat- részek törését és minden más olyan állapotot, amely befo- lyásolhatja az elektromos szer- szám működését. Ha elromol- ott, javítsa meg az elektromos szerszámot, mielőtt újra hasz- nálná. Sok balesetet a nem megfele- lően karbantartott elektromos szerszá- mok okoznak. f) A vágószerszámot tartsa élesen és tisztán. A megfelelően karbantartott, éles vágóéllel rendelke- ző vágószerszámok kevésbé hajlamo- sak megakadni, és könnyebben ellen- őrizhetők. g) Használja az elektromos szer- számot, a tartozékokat és a szerszám biteket stb. e hasz- nálati utasításnak megfelelő- en, figyelembe véve a munk- akörülményeket és az elvég- zendő munkát. Az elektromos szer- szám rendeltetésétől eltérő műveletek- hez történő használata veszélyes hely- zetet eredményezhet.HU

h) Tartsa a fogantyúkat és a fo- gófelületeket szárazon, tisz- tán, olaj- és zsírmentesen. A csú- szós fogantyúk és fogófelületek nem te- szik lehetővé a szerszám biztonságos kezelését és irányítását váratlan hely- zetekben.

ZÁSA a) Csak a gyártó által megadott töltővel töltse újra. Egy bizonyos típusú akkumulátorcsomaghoz alkal- mas töltő tűzveszélyt okozhat, ha egy másik akkumulátorcsomaggal használ-

b) Az elektromos szerszámokat csak a kifejezetten erre a cél- ra szolgáló akkumulátorokkal használja. Minden más akkumulát- or csomag használata balesetet és tűz- esetet idézhet elő. c) Amikor az akkumulátor nincs használatban, tartsa távol más fémtárgyaktól, például gem- kapcsoktól, érméktől, kulcsok- tól, szögektől, csavaroktól vagy más apró fémtárgyaktól, amelyek kapcsolatot teremte- nek az egyik csatlakozótól a másikig. Az akkumulátor pólusainak rövidre zárása égési sérüléseket vagy tüzet okozhat. d) Nem rendeltetésszerű körülmé- nyek között folyadék spriccel- het ki az akkumulátorból; ke- rülje az érintkezést. Ha vélet- lenül hozzáér, öblítse le vízzel. Ha a folyadék szembe kerül, forduljon orvoshoz. Az akkumu- látorból kijutó folyadék irritációt vagy égést okozhat. e) Ne használjon sérült vagy módosított akkumulátort vagy eszközt. A sérült vagy módosított ak- kumulátorok kiszámíthatatlanul visel- kedhetnek, ami tüzet, robbanást vagy sérülésveszélyt okozhat. f) Ne tegye ki az akkumulát- ort vagy a szerszámot tűznek vagy túlzott hőmérsékletnek. Tűznek vagy 130 °C feletti hőmérsék- letnek kitéve robbanást okozhat. g) Kövesse az összes töltési utasí- tást, és ne töltse az akkumulát- orcsomagot vagy a szerszámot a használati utasításban meg- adott hőmérsékleti tartomá- nyon kívül. A nem megfelelő vagy a megadott tartományon kívüli hőmérsék- leten történő töltés károsíthatja az ak- kumulátort, és növelheti a tűzveszélyt.

a) Az elektromos szerszámot csak azonos cserealkatrészek fel- használásával, szakképzett szakemberrel javíttassa meg. Ez biztosítja, hogy az elektromos szer- szám biztonsága megmaradjon. b) Soha ne szervizeljen sérült ak- kumulátor csomagot. Az akkumu- látorok szervizelését csak a gyártó vagy az arra felhatalmazott szervizek végezhetik. Biztonsági információk sarokciszolókhoz Közös biztonsági figyelmez- tetések a köszörülési és vágási műveletekre vonatkozóan

• Ezt az elektromos szerszámot köszörülőgépként és levágó szerszámként való használatra szánták. Olvassa el az összes biztonsági figyelmeztetést, uta- sítást, ábrát és specifikációt, amelyet az elektromos szer- számhoz mellékeltünk. Valam-HU

ennyi felsorolt utasítás figyelmen kívül hagyása áramütéshez, tűzesethez és/ vagy súlyos sérüléshez vezethet.

• Az olyan műveletek, mint a ho- mokfúvás, drótkefélés, políro- zás vagy lyukolóvágás, nem végezhetők ezzel az elektro- mos szerszámmal. Azok a művelet- ek, amelyekre az elektromos kéziszer- számot nem tervezték, veszélyt és sze- mélyi sérülést okozhatnak.

• Ne alakítsa át ezt az elektro- mos kéziszerszámot olyan mű- ködésre, amelyet a szerszám gyártója nem kifejezetten terv- ezett és nem írt elő. Az ilyen át- alakítás az irányítás elvesztését ered- ményezheti és súlyos személyi sérülést okozhat.

• Ne használjon olyan tartozéko- kat, amelyeket nem kifejezet- ten a szerszám gyártója terv- ezett és specifikált. Csak azért, mert a tartozék az elektromos kéziszer- számhoz csatlakoztatható, nem garan- tálja a biztonságos működést.

• A tartozék névleges fordulat- számának legalább egyenlő- nek kell lennie az elektromos kéziszerszámon feltüntetett maximális fordulatszámmal. A névleges sebességüknél gyorsabban futó tartozékok eltörhetnek és szétrepül- hetnek.

• A tartozék külső átmérőjének és vastagságának az elektro- mos kéziszerszám névleges tel- jesítményén belül kell lennie. A nem megfelelő méretű tartozékokat nem lehet megfelelően védeni vagy irá- nyítani.

• A tartozékrögzítés méreteinek meg kell egyeznie az elekt- romos kéziszerszám rögzítő- elemének méreteivel. Azok a ta- rtozékok, amelyek nem egyeznek az elektromos kéziszerszám rögzítőeleme- ivel, kicsúsznak az egyensúlyból, erő- sen rezegnek, és az irányítás elvesztés- ét okozhatják.

• Ne használjon sérült vagy mód- osított tartozékot. Minden hasz- nálat előtt ellenőrizze a tarto- zékokat, például a csiszolóko- rongokat, hogy nincsenek-e raj- tuk szilánkok és repedések, hátlap nincs-e repedés, szaka- dás vagy túlzott kopás, drót- kefe, hogy nincs-e meglazult vagy repedt huzal. Ha az elekt- romos kéziszerszám vagy tar- tozék leesik, ellenőrizze, hogy nem sérült-e, vagy szereljen be egy sértetlen tartozékot. A tar- tozék ellenőrzése és felszerelé- se után saját maga és a közel- ben tartózkodók helyezkedje- nek távol a forgó tartozék sík- jától, és járassa az elektromos kéziszerszámot maximális üres- járati sebességgel egy percig. A sérült tartozékok általában széttörnek ezen tesztidő alatt.

• Viseljen személyi védőfelszere- lést. Biztonsági információk sa- rokcsiszolókhoz. Adott eset- ben viseljen porálarcot, hallás- védőt, kesztyűt és műhelykö- tényt, amely képes megállíta- ni a kis koptatóanyagot vagy a munkadarabdarab szilánkjait. A szemvédőnek alkalmasnak kell lennie arra, hogy megállítsa a különféle alkal- mazások során keletkező repülő törm- eléket. A porálarcnak vagy légzőkész- üléknek képesnek kell lennie az adott alkalmazás során keletkező részecskék kiszűrésére. A nagy intenzitású zajnakHU

való tartós kitettség halláskárosodást okozhat.

• Tartsa a közelben tartózkodó- kat biztonságos távolságban a munkaterülettől. A munkate- rületre belépőknek személyi védőfelszerelést kell viselni- ük. A munkadarab vagy a törött tarto- zék szilánkjai elrepülhetnek és sérülést okozhatnak a közvetlen működési terü- leten kívül.

• Csak akkor tartsa lenyomva az elektromos szerszámot a szig- etelt fogófelületeknél, ha olyan műveletet végez, ahol a vágó tartozék a rejtett vezetékekkel. Ha a vágó tartozék megérinti az elekt- romos szerszám szabadon lévő fémré- szeit „feszültség alá helyezheti”, és a kezelőt áramütés érheti.

• Helyezze távol a vezetéket a forgó tartozéktól. Ha elveszíti az irányítást, a vezeték elszakadhat vagy beakadhat, és a keze vagy a karja be- húzódhat a forgó tartozékba.

• Soha ne tegye le az elektromos kéziszerszámot, amíg a tarto- zék teljesen le nem áll. A forgó ta- rtozék megragadhatja a felületet, és ki- húzhatja az elektromos kéziszerszámot az irányítása alól.

• Ne működtesse az elektromos kéziszerszámot, miközben az oldalán hordja. Ha véletlenül meg- érinti a forgó tartozékot, a ruhája be- akadhat, és a tartozék a testébe húzód- hat.

• Rendszeresen tisztítsa meg az elektromos kéziszerszám szell- őzőnyílásait. A motor ventilátora be- szívja a port a ház belsejébe, és a fém- por túlzott felhalmozódása elektromos veszélyeket okozhat.

• Ne üzemeltesse az elektro- mos kéziszerszámot gyúlékony anyagok közelében. A szikrák meggyújthatják ezeket az anyagokat.

• Ne használjon folyékony hűtő- folyadékot igénylő tartozéko- kat. Víz vagy más folyékony hűtőfoly- adék használata áramütés általi halált vagy áramütést okozhat. Visszarúgás és kapcsolódó figyelmeztetések A visszarúgás hirtelen reakció egy becsí- pődött vagy beszorult forgó kerékre, alá- támasztásra, kefére vagy bármely más tar- tozékra. A becsípődés vagy beszorulás a forgó tartozék gyors elakadását okozza, ami viszont az ellenőrizetlen elektromos kéziszerszámot a tartozék forgásával el- lentétes irányba kényszeríti a kötés helyén. Például, ha egy csiszolókorong beakad vagy becsípődik. a munkadarab által a kerék becsípődési pontjába belépő éle belefúródhat az anyag felületébe, amitől a kerék kimászik vagy kiugrik. A kerék ugorhat a kezelő felé vagy tőle távolod- hat, a kerék mozgásának irányától függő- en a becsípődés helyén. Ilyen körümények között a csiszolókorongok el is törhetnek.

visszarúgás az elektromos kéziszerszám helytelen használatának és/vagy nem megfelelő működési eljárásoknak vagy fel- tételeknek a következménye, és az alábbi- akban ismertetett megfelelő óvintézkedé- sekkel elkerülhető.

• Mindkét kezével tartsa szilár- dan az elektromos kéziszer- számot, és úgy helyezze el tes- tét és karját, hogy ellenálljon a visszarúgási erőknek. Ha van, mindig használja a segédfo- gantyút, a visszarúgás vagy a nyomatékreakció maximális el- lenőrzése érdekében indítás-HU

kor. A kezelő megfelelő óvintézkedé- sek tételével szabályozhatja a nyoma- tékreakciókat vagy a visszarúgási erő- ket.

• Soha ne tegye a kezét a for- gó tartozék közelébe. A tartozék visszarúghat a keze felett.

• Ne helyezze testét olyan hely- re, ahol az elektromos kézisz- erszám elmozdul, ha visszarú- gás történik. A visszarúgás a kerék mozgásával ellentétes irányba hajtja a szerszámot a beakadási ponton.

• Legyen különösen óvatos, ami- kor sarkokkal, éles szélekkel stb. dolgozik. Kerülje a tarto- zék pattogását és beakadását. A sarkok, éles szélek vagy pattanások hajlamosak beakadni a forgó tartozé- kon, ami az irányítás elvesztését vagy visszarúgást okozhat.

• Ne szereljen fel fűrészlánc fafa- ragó pengét, szegmentált gyé- mánt kereket, amelynek ke- rületi hézaga nagyobb, mint 10 mm, vagy fogazott fűrészlapot. Az ilyen pengék gyakori visszarúgást és az irányítás elvesztését okozzák. Biztonsági figyelmeztetések a köszörülési és vágási műveletekre vonatkozóan

• Csak az Ön elektromos kézisz- erszámához megadott kerék- típusokat, és a kiválasztott ke- rékhez tervezett speciális védő- burkolatot használjon. Azok a ke- rekek, amelyekhez az elektromos kézi- szerszámot nem tervezték, nem védhe- tők megfelelően, és nem biztonságo- sak.

• A középen benyomott kerekek csiszolófelületét a védőperem síkja alá kell szerelni. A nem meg- felelően felszerelt kerék, amely átnyúlik a védőajak síkján, nem védhető megfe- lelően.

• A védőburkolatot biztonságo- san kell rögzíteni az elektro- mos kéziszerszámhoz, és a ma- ximális biztonság érdekében úgy kell elhelyezni, hogy a ke- rék lehető legkisebb részre le- gyen szabadon a kezelő felé. A védőburkolat segít megvédeni a ke- zelőt a törött kerék szilánkjaitól, a ke- rékkel való véletlen érintkezéstől és a szikráktól, amelyek meggyújthatják a ruhát.

• A kerekeket csak meghatár- ozott alkalmazásokhoz szabad használni. Például: ne köszö- rüljön a vágókorong oldalával. A csiszoló vágókorongokat kerületi kö- szörülésre tervezték, az ezekre ható ol- dalirányú erők széttörhetik őket.

• Mindig használjon sértetlen ke- rékkarimákat, amelyek a ki- választott keréknek megfelelő méretű és alakúak. A megfelelő kerékkarimák támogatják a kereket, így csökkentve a keréktörés lehetőségét. A vágókorongok karimái eltérhetnek a csiszolókorong karimáitól.

• Ne használjon nagyobb elekt- romos szerszámok elhaszná- lódott kerekeit. A nagyobb elekt- romos kéziszerszámokhoz való kerék nem alkalmas egy kisebb szerszám na- gyobb sebességére, és szétrobbanhat.

• Kettős célú kerekek használa- takor mindig az adott alkalma- zásnak megfelelő védőburkol- atot használjon. A megfelelő védő- burkolat használatának elmulasztása előfordulhat, hogy nem biztosítja a kí- vánt védelmi szintet, ami súlyos sérülé- sekhez vezethet.HU

További biztonsági figyelmez- tetések, amelyek kifejezetten a levágási műveletekre vonatkoznak

• Ne “préselje” a vágókorongot és ne gyakoroljon túlzott nyo- mást. Ne kíséreljen meg túlzott vágási mélységet készíteni. A kerék túlfeszítése növeli a terhelést és a kerék elcsavarodási vagy beszorulá- si hajlamát a vágás során, valamint a visszarúgás vagy keréktörés lehetőség- ét.

• Ne helyezze testét egy vonal- ba a forgó kerékkel és mögé. Amikor a kerék a működési ponton el- távolodik az Ön testétől, az esetleges visszarúgás a forgó kereket és az elekt- romos kéziszerszámot közvetlenül Ön felé lökheti.

• Ha a kerék beszorul vagy a vágást bármilyen okból meg- szakítja, kapcsolja ki az elekt- romos kéziszerszámot, és tart- sa mozdulatlanul, amíg a ke- rék teljesen meg nem áll. So- ha ne próbálja meg eltávolíta- ni a vágókorongot a vágásból, miközben a kerék mozgásban van, különben visszarúgás kö- vetkezhet be. Vizsgálja meg és te- gyen korrekciós intézkedéseket a kerék- beszorulás okának megszüntetésére.

• Ne indítsa újra a vágási műve- letet a munkadarabban. Hagy- ja, hogy a kerék elérje teljes sebességét, és óvatosan lép- jen be újra a vágásba. A kerék megszorulhat, felmehet vagy visszarúg- hat, ha az elektromos kéziszerszámot a munkadarabban indítja újra.

• Támassza alá a paneleket vagy bármilyen túlméretes mun- kadarabot, hogy minimalizál- ja a kerék becsípődésének és visszarúgásának kockázatát. A nagy munkadarabok hajlamosak meg- ereszkedni saját súlyuk alatt. A tartókat a munkadarab alá kell helyezni a vá- gási vonal közelében és a munkadarab széle közelében a kerék mindkét oldal- án.

• Legyen fokozottan óvatos, ami- ko “zseb kivágást”készít léte- ző falakba vagy egyéb vak te- rületekbe. A kiálló kerék elvághatja a gáz- vagy vízcsöveket, az elektromos vezetéket vagy olyan objektumokat, amelyek visszarúgást okozhatnak.

• Ne kíséreljen meg faragott vá- gást készteni. A kerék túlfeszítése növeli a terhelést és a kerék elcsavaro- dási vagy beszorulási hajlamát a vá- gásba és a visszarúgás vagy keréktö- rés lehetőségét, ami súlyos sérüléshez vezethet. További biztonsági utasítások

• Soha ne nyúljon a csiszolókorong és szikrafogó közé vagy a védőburkolat közelébe. Zúzódás veszélye áll fenn.

• A készülék forgó alkatrészeit funkcio- nális okokból nem lehet lefedni. Ezért cselekedjen óvatosan, és rögzítse jól a munkadarabot, hogy elkerülje a mun- kadarab megcsúszását, ami által keze a csiszolókoronghoz érhet.

• A munkadarab csiszolás közben felfor- rósodik. Ne nyúljon a megmunkált rész- hez, hagyja lehűlni. Égési sérülés ve- szélye áll fenn. Ne használjon hűtőfoly- adékot vagy hasonlókat.

• Ne dolgozzon a készülékkel, ha fáradt vagy alkohol, illetve gyógyszer befolyá- sa alatt áll. Tartson mindig időben szü- netet.

• Kapcsolja ki a készüléket és távolítsa el az akkumulátort (9). Győződjön megHU

arról, hogy minden mozgó alkatrész tel- jesen leállt:

• egy elakadt betétszerszám kioldásá- hoz

• szokatlan zajok esetén

• a készülék ellenőrzése, tisztítása, il- letve a készüléken történő munka- végzés előtt

• Csak a PARKSIDE által javasolt kiegészítőket használja. A nem megfelelő kiegészítők áramütést vagy tüzet okozhatnak. Maradvány-kockázatok Akkor is mindig maradnak maradvány-koc- kázatok, ha az elektromos kéziszerszámot az előírtaknak megfelelően használja. A következő veszélyek léphetnek fel a jelen elektromos kéziszerszám felépítéséből és kivitelezéséből adódóan:

• Szemkárosodás, ha nem visel megfele- lő védőszemüveget.

• Tüdőkárosodás, ha nem visel megfelelő légzésvédőt.

• Halláskárosodás, ha nem visel megfele- lő hallásvédőt.

• A kéz és kar rezgéséből adódó egész- ségkárosodás, amennyiben a készülé- ket hosszabb ideig vagy nem megfele- lően használja vagy a készülék nincs megfelelően karbantartva.

• a csiszolószerszámok megérintése révén a nem fedett területen;

• munkadarabok vagy sérült csiszoló- korongok kirepülő részei révén. FIGYELMEZTETÉS! A készülék műkö- dése közben keletkező elektromágneses mező által okozott veszély. A mező adott esetben hátrányosan befolyásolhatja az aktív és passzív orvostechnikai implantá- tumokat. A súlyos vagy halálos sérülések kockázatának csökkentése érdekében azt javasoljuk az orvostechnikai implantátum- mal élő személyeknek, hogy a készülék használata előtt kérjék orvosuk vagy az orvosi implantátum gyártójának tanácsát. Előkészítés FIGYELMEZTETÉS! Sérülésveszély véletlenül beinduló készülék révén. Csak akkor helyezze be az akkumulátort a kész- ülékbe, ha a készülék teljesen elő van ké- szítve a használatra. Kezelőelemek A készülék első használata előtt ismerje meg a kezelőelemeket.

be-/kikapcsoló orsóretesz (4)

• Reteszeli az orsót a betétszerszám felszerelésekor/leszerelésekor.

• Bekapcsolás: nyomja lefelé és tolja előre

• Reteszelés: elöl billentse lefelé

• Kikapcsolás: engedje el, ha reteszel- ve van: nyomja meg hátul Betétszerszám felszerelése és leszerelése Tudnivalók

• VESZÉLY! Sérülésveszély! Csak a gyártó által ajánlott betétszerszámokat használjon.

• Vágó- és csiszolókorongok

• Kizárólag ép betétszerszámokat hasz- náljon. Szükséges szerszámok

• imbuszkulcs (14) Eljárás (A)

1. Nyomja meg és tartsa lenyomva az or-

2. Csavarja le a rögzítőcsavart (15) az

imbuszkulcs (14) segítségével. Eleng- edheti az orsóreteszt (4).

3. Leszerelés: Vegye ki a betétszerszá-

mot a befogó karimából (19). Felszerelés: Helyezze a betétszer- számot a befogó karimára (19). A vágó-/csiszolókorong feliratának a készülék felé kell lennie. A korong menetirányának meg kell egyeznie a forgásirányt jelző nyíllal (3).

4. Helyezze fel a rögzítő karimát (16).

A rögzítő karimán jelöléssel ellátott ol- dalnak láthatónak kell lennie.

5. Nyomja meg és tartsa lenyomva az or-

6. Húzza meg a rögzítőcsavart (15) az

imbuszkulcs (14) segítségével. Eleng- edheti az orsóreteszt (4). Tartozék felszerelése a védőburkolatra és leszerelése Tudnivalók

• Mindig a tartozékkal használja a védő- burkolatot és kizárólag csiszoló vágás- hoz. Ha másként használja, a védőbur- kolat és a munkadarab zavarhatja egy- mást, ami rossz irányítást eredményez. Előfeltételek

• Akkumulátor kivétele a készülékből Tartozék (1) felszerelése (Bábra)

1. Szerelje le a betétszerszámot.

2. Helyezze a tartozékot (1) a védőbur-

kolathoz (18) és forgassa el a tarto- zékot (1), amíg az hallhatóan a hely- ére kattan. Tartozék (1) leszerelése (Bábra)

1. Oldja ki a tartozékon (2) lévő két ret-

esz (1) egyikét úgy, hogy a reteszt (2) kifelé nyomja.

2. Csúsztassa a kioldott reteszt (2) a vé-

dőburkolat (18) fölé, amíg a tartozék egy fél fordulat után leszerelhető. Akkumulátor töltöttségi szintjének ellenőrzése LED-ekjelentés piros, narancssárga, zöld akkumulátor feltöltve piros, narancssárgaakkumulátor részben fel van töltve pirosaz akkumulátor tölté- se szükséges

1. Nyomja meg a gombot (7) a töltés-

szint-kijelző (8) mellett az akkumulátor- on (9). A töltésszint-kijelző LED-jei jelzik az ak- kumulátor töltöttségi szintjét.

2. Töltse fel az akkumulátort (9), ha a tölt-

ésszint-kijelzőnek (8) már csak a piros LED-je világít. Akkumulátor feltöltése Lásd a töltő használati útmutatóját is. Utasítások

• Töltés előtt hagyja lehűlni a felmelege- dett akkumulátort.

• Ne hagyja az akkumulátort hosszú ide- ig a tűző napon és ne tegye fűtőtestre (max. 50°C). Akkumulátor feltöltése

1. Vegye ki az akkumulátort (9) a készü-

2. Csúsztassa az akkumulátort (9) az

akkumulátor-töltő (12) töltőnyílásába.

3. Csatlakoztassa az akkumulátor-töltőt

(12) egy csatlakozóaljzathoz.

4. Feltöltést követően válassza le az ak-

kumulátor-töltőt (12) a hálózatról.

5. Húzza ki az akkumulátort (9) az ak-

kumulátor-töltőből (12).HU

Kontrolne LED diode na uređaju za punjenje (12): zöldpirosjelentés világít—• Az akkumulátor teljesen fel van töltve

• készen áll (nincs akkumulátor be- helyezve) —világítAkkumulátor töltő- dik —villogAz akkumulátor túl- melegedett villogvillogAz akkumulátor meghibásodott Üzemeltetés Munkavégzéssel kapcsolatos utasítások

• FIGYELMEZTETÉS! Sérülésve- szély! Ha lehetséges, használjon sa- tut a munkadarab rögzítéséhez. Soha ne tartson az egyik kezében kismére- tű munkadarabot, a másikban pedig a készüléket, miközben használja a kész- üléket.

VESZÉLY! Sérülésveszély! Ügyel- jen arra, hogy elegendő hely maradjon a munkavégzéshez és másokat se ve- szélyeztessen.

• Úgy állítsa be a védőburkolatot, hogy a szikrahullás vagy a levált darabok ne találhassák el se a felhasználót, se a közelében tartózkodó személyeket. Ezenkívül a védőburkolatot úgy kell be- állítani, hogy a kirepülő szikra ne tud- jon meggyújtani gyúlékony részeket, a készülék közelében sem.

• Az elektromos szerszámot nem szabad vágóállvánnyal használni.

• Csak akkor kapcsolja be a készüléket, ha a betétszerszám nem ér a munkada- rabhoz.

• A túl erős nyomás csökkenti az elektro- mos kéziszerszám hatékonyságát és a betétszerszám gyorsabb kopásához ve- zet.

• A készüléket mindig a forgással ellen- kező irányba vezesse. Így a készülék nem ugrik ki irányíthatatlanul a vágat- ból. A forgásirányt jelző nyíl (3) a betétszer- szám menetirányát szimbolizálja.

• Nagy terhelés után működtesse a kész- üléket néhány percig alapjáraton, hogy a betétszerszám lehűljön.

• Ne érjen a betétszerszámhoz, amíg nem hűlt le. Csiszoló vágás Előfeltételek

• vágókorong MEGJEGYZÉS! Anyagi kár. Soha ne használjon durva-csiszoló korongot vá- gáshoz!

• Vágókorong-konstrukciók: gyémánt- csiszolt, kötött megerősített, szeg- mentált

• Tartozék (1) a védőburkolatra (18) van szerelve Tudnivalók

• Dolgozzon mindig csekély előretolás- sal. Csak mérsékelt nyomást fejtsen ki a munkadarabra. Statikára vonatkozó tudnivalók A teherhordó falakban lévő nyílásokra or- szágspecifikus előírások érvényesek. Ez- eket az előírásokat feltétlenül be kell tar- tani. A munka megkezdése előtt kérje a felelős statikus, építészek vagy az illetékes építés- vezető tanácsát.HU

Durva csiszolás Előfeltételek

• nagyoló korong MEGJEGYZÉS! Anyagi kár. Soha ne használjon vágókorongot durva csiszo- láshoz!

• Védőburkolat tartozék nélkül FIGYELMEZTETÉS! Sérülésveszély áll fenn, ha elveszti uralmát a készülék felett. Távolítsa el a tartozékot (1) a vé- dőburkolatról (18), hogy megelőzze a munkadarabba ütközést. Tudnivalók

• Dolgozzon mindig csekély előretolás- sal. Csak mérsékelt nyomást fejtsen ki a munkadarabra.

• A legjobb durva csiszolási eredmény 30° és 40° közötti munkaszög esetén érhető el. Akkumulátor behelyezése és kivétele FIGYELMEZTETÉS! Sérülésveszély véletlenül beinduló készülék révén. Csak akkor helyezze be az akkumulátort a kész- ülékbe, ha a készülék teljesen elő van ké- szítve a használatra. MEGJEGYZÉS! Anyagi kár veszélye! A helytelen akkumulátor kárt tehet a készü- lékben és az akkumulátorban. Akkumulátor behelyezése

1. Csúsztassa be az akkumulátort (9) a

vezetősín mentén az akkumulátor-tartó- ba (11). Az akkumulátor hallhatóan rögzül. Akkumulátort kivétele

1. Nyomja meg és tartsa lenyomva az ak-

kumulátor-kireteszelőt (10) az akkumu- látoron (9).

2. Húzza ki az akkumulátort az akkumu-

látor-tartóból (11). Védőburkolat beállítása

1. Vegye ki az akkumulátort (9).

2. Tartsa a készüléket egyik kezével a

markolatnál (6) fogva, miközben másik kezével a védőburkolatot (18) munka- végzési pozícióra forgatja. Úgy állítsa be a védőburkolatot (18), hogy a kirepülő szikra vagy a levált darabok ne találhassák el se a felhasz- nálót, se a közelében tartózkodó sze- mélyeket. Úgy állítsa be a védőburkolatot (18), hogy a kirepülő szikra ne tudjon meg- gyújtani gyúlékony részeket, a készülék közelében sem. Be- és kikapcsolás Bekapcsolás

VESZÉLY! Sérülésveszély! A kész- üléket csak felszerelt védőburkolattal (18) szabad működtetni. Úgy állítsa be a védőburkolatot (18), hogy a kirepülő szikra vagy a levált darabok ne találhassák el se a felhasz- nálót, se a közelében tartózkodó sze- mélyeket.

2. Nyomja lefelé a be-/ kikapcsolót (5)

és tolja előre a be-/kikapcsolót (5).

3. A be-/kikapcsoló (5) rögzítése: bil-

lentse a be-/kikapcsolót (5) felfelé.

4. Ellenőrizze, hogy a betétszerszám kifo-

gástalanul simán mozog. Ha nem: cse- rélje ki a betétszerszámot.

5. Várja meg, amíg a készülék eléri a tel-

jes fordulatszámot. Az intelligens energiamenedzsment mi- att a motor később indul be (lágyindí- tás/ Softstart).

6. Vezesse a betétszerszámot a munkada-

1. Távolítsa el a betétszerszámot a mun-

2. Tolja hátra a be-/kikapcsolót (5).

3. Várja meg, amíg az elektromos kézisz-

erszám teljesen leáll, mielőtt leteszi azt.

4. Vegye ki az akkumulátort (9) a készü-

lékből, ha felügyelet nélkül hagyja a készüléket vagy befejezte a munkát. Szállítás A készülék szállítására vonatkozó utasítá- sok:

• Kapcsolja ki a készüléket és távolítsa el az akkumulátort (9). Győződjön meg arról, hogy minden mozgó alkatrész tel- jesen leállt.

• Távolítsa el a betétszerszámot.

• Mindig a markolatnál (6) fogva vigye a készüléket. Tisztítás, karbantartás és tárolás FIGYELMEZTETÉS! Sérülésveszély véletlenül beinduló készülék révén. Vigyáz- zon magára a karbantartási és tisztítási munkák során. Kapcsolja ki a készüléket és vegye ki az akkumulátort (9). A jelen használati útmutatóban nem sze- replő javítási és karbantartási munkákat szervizközpontunkkal végeztesse el. Csak eredeti alkatrészeket használjon. Tisztítás Tisztítás FIGYELMEZTETÉS! Áramütés! Soha ne fröcskölje le a készüléket vízzel. MEGJEGYZÉS! Anyagi kár veszélye. Ve- gyi anyagok kárt tehetnek a készülék mű- anyag részeiben. Ne használjon tisztító-, ill. oldószereket.

• Tartsa tisztán a készülék szellőzőnyílá- sait, motorházát és markolatait. Ehhez használjon nedves törlőkendőt vagy ke- fét. Karbantartás A készülék nem igényel karbantartást. Tárolás Tárolja a készüléket és a tartozékokat mindig:

• gyermekektől elzárva Az akkumulátor és a készülék tárolási hőmérséklete 0°C és 45°C között van. A tárolás során kerülje a túlzott hideget vagy meleget, hogy az akkumulátor ne ve- szítsen a teljesítményéből. Hosszabb tárolás (pl. téliesítés) előtt ve- gye ki az akkumulátort a készülékből (ve- gye figyelembe az akkumulátor és a töltő külön használati útmutatóját). Vágó-/csiszolókorong tárolása

• nem egymásra rakvaHU

Hibakeresés A következő táblázat segít Önnek a hibaelhárításban: ProblémaLehetséges okHibaelhárítás Akkumulátor (9) nincs behe- lyezve Akkumulátor behelyezése, L.196 Be-/kikapcsoló (5) meghibá- sodott Forduljon a szervizközpont- hoz. Akkumulátor (9) lemerültAkkumulátor feltöltése, L.194 A készülék nem indul A motor meghibásodottForduljon a szervizközpont- hoz. A rögzítőcsavar (15) lazaHúzza meg a rögzítőcsa- vart (15), Betétszerszám felszerelése és leszerelése, L.193 A betétszerszám nem mo- zog, annak ellenére, hogy a motor működik A munkadarab, a munkada- rab maradványai vagy a be- tétszerszámok maradványai blokkolják a hajtást Távolítsa el a blokkoló dolgo- kat Csökkentse a betétszerszám- ra kifejtett nyomást A motor lelassul, majd meg- áll A munkadarab túlterheli a készüléket Nem alkalmas munkadarab A rögzítőcsavar (15) lazaHúzza meg a rögzítőcsa- vart (15), Betétszerszám felszerelése és leszerelése, L.193 A betétszerszám nem egyen- letesen mozog, a normálistól eltérő zajok hallhatók A betétszerszám meghibáso- dott Cserélje ki a csiszolókoron- got A készülék szakaszosan mű- ködik Belső érintkezési hiba Be-/kikapcsoló (5) meghibá- sodott Forduljon a szervizközpont- hoz. Ártalmatlanítás/ Környezetvédelem Vegye ki az akkumulátort a készülékből és juttassa el a készüléket, az akkumulátort, a tartozékokat és a csomagolást környezet- barát újrahasznosításra. Az elektromos készülékek nem tar- toznak a háztartási hulladékba. Az áthúzott kerekes kuka szimbóluma azt jelenti, hogy ezt a terméket élettartama vé- gén nem szabad szelektálatlan települési hulladékként ártalmatlanítani.HU

Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU irányelv: A fogyasztókat jogszabály kötelezi arra, hogy az elektromos és elektronikus beren- dezéseket élettartamuk végén eljuttassák környezetbarát újrahasznosításra. Ilyen módon környezetbarát és erőforrás-kímélő újrahasznosítás biztosítható. A nemzeti jogba való átültetéstől függően a következő lehetőségek állnak rendelke- zésére:

• visszaadás egy értékesítő helyen,

• leadás egy hivatalos gyűjtőhelyen,

• visszaküldés a gyártónak/forgalmazó- nak. Ez nem érinti a hulladékká vált készülékek tartozékait és elektromos alkatrészek nél- küli segédeszközeit. Akkumulátorok ártalmat- lanítási utasításai Ne dobja az akkumulátort a ház- tartási hulladékba, tűzbe (robba- násveszély) vagy vízbe. A sérült akkumulátorok kárt tehetnek a kör- nyezetben és károsak lehetnek az egészségre, ha mérgező gőzök és folyadékok szivárognak ki belőlük. Ártalmatlanítsa az akkumulátorokat a helyi előírásoknak megfelelően. A meghi- básodott vagy elhasználódott akkumulát- orokat a 2006/66/EK irányelv szerint új- ra kell hasznosítani. Az akkumulátorokat egy használt-akkumulátor gyűjtőhelyen adhatja le, ahol azok környezetbarát új- rahasznosításra kerülnek. Érdeklődjön a helyi hulladékkezelő szolgáltatónál vagy szervizközpontunkban. Ártalmatlanítsa az akkumulátorokat lemerült állapotban. Az javasoljuk, hogy takarja le a pólusokat ragasztószalaggal a rövidzárlat ellen. Ne nyissa fel az akkumulátort. Pótalkatrészek és tartozékok Pótalkatrészek és tartozékok az alábbi oldalon állnak rendelkezésre www.grizzlytools.shop. Ha probléma merül fel a rendelés során, vegye fel velünk a kapcsolatot internetes boltunkon keresztül. További kérdések esetén forduljon az alábbi helyre: JÓTÁLLÁSI TÁJÉKOZTATÓ, L.201 Poz. sz.NévRend- elési sz. 15, 16rögzítőcsavar, rögzítő karima91110347 17vágókorong (fém)91110348HU

Az eredeti EK ‑megfelelőségi nyilatkozat fordítása Termék: Akkus sarokcsiszoló Modell: PWSAM 20-Li B2 Sorozatszám: 000001–125000 A fent ismertetett nyilatkozat tárgya megfelel a vonatkozó uniós harmonizációs jogsza- bályoknak: 2006/42/EC • 2014/30/EU • 2011/65/EU &(EU)2015/863 Termék akkumulátorral SmartPAPS204 A1/ SmartPAPS208 A1: 2014/53/EU E nyilatkozat fent leírt tárgya összhangban van az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló, 2011. júni- us 8-i 2011/65/EU európai parlamenti és tanácsi irányelvvel. A megfelelőség biztosítása érdekében a következő harmonizált szabványokat és nemzeti szabványokat és előírásokat alkalmazták: EN 62841-1:2015/A11:2022 •EN IEC 62841-2-3:2021/A11:2021 EN IEC 55014-1:2021 •EN IEC 55014-2:2021 •EN IEC 63000:2018 Termék akkumulátorral SmartPAPS204 A1/SmartPAPS208 A1: EN 301 489-1 V2.2.3:2019 •Draft EN 301 489-17 V3.2.6:2023 EN 300 328 V2.2.2:2019 •EN 50663:2017 E megfelelőségi nyilatkozat a gyártó kizárólagos felelősségére kerül kibocsátásra: Grizzly Tools GmbH & Co. KG Stockstädter Str. 20 63762 Großostheim

Christian Frank Meghatalmazott képviselő a dokumentáció- hozHU

JÓTÁLLÁSI TÁJÉKOZTATÓ A termék megnevezése:Akkus sarokcsiszoló A termék típusa:PWSAM 20-Li B2 Gyártási szám:449842_2310 A gyártó cégneve, címe, e-mail címe: Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim Germany E-Mail: service@grizzlytools.de Szerviz neve, címe, telefonszáma: Szerviz Magyarország Tel.: 06800 21225 E-Mail: grizzly@lidl.hu W+T Környezetvédelmi és Szolgáltató Kft. Dunapart also 138 2318 Szigetszentmárton Tel.: 0624 456 672 Az importáló/ forgalmazó neve és címe: Lidl Magyarország Kereskedelmi Bt., H-1037 Budapest, Rádl árok 6.

A jótállási idő a Magyarország területén, Lidl Magyarország Kereskedelmi Bt. üzle-tében történt vásárlás napjától számított 3 év, amely jogvesztő. A jótállási idő a fogyasztó részére történő átadással, vagy ha az üzembe helyezést a forgalmazó, vagy annak megbízottja végzi, az üzembe helyezés napjával kezdődik.

A jótállási igény a jótállási jeggyel és/vagy a vásárlást igazoló blokkal érvényesíthető. A jótállási jegy szabálytalan kiállítása, vagy átadásának elmaradása nem érinti a jótállási köte

lezettség-vállalás érvényességét. Kérjük, hogy a vásárlás tényének és időpontjának bizonyí- tására őrizze meg a pénztári fizetésnél kapott jótállási jegyetés a vásárlást igazoló blokkot.

A vásárlástól számított három munkanapon belül érvényesített csereigény esetén a forgalma- zó köteles a terméket kicserélni, feltéve ha a hiba a rendeltetésszerű hasz-nálatot akadályoz- za. A jótállási jogokat a termék tulajdonosaként a fogyasztó érvé-nyesítheti az áruházakban, valamint a jótállási tájékoztatóban feltüntetett szervizekben.(A magyar Polgári Törvénykönyv alapján fogyasztónak minősül a szakmája, önálló foglalkozása vagy üzleti tevékenysége körén kívül eljáró természetes személy.) A jótállás ideje alatt a fogyasztó hibás teljesítés esetén kérheti a termék kijavítását, kicserélé- sét, vagy ha a termék nem javítható vagy cserélhető, vagy az a forgalma-zónak aránytalan többletköltséggel járna, illetve a fogyasztó kijavításhoz, kicseré-léshez fűződő érdeke alapos ok miatt megszűnt, árleszállítást kérhet, vagy elállhat a szerződéstől és visszakérheti a vételá- rat. A kijavítás során a termékbe csak új alkatrész kerülhet beépítésre.

4. A fogyasztó a hiba felfedezésé után a lehető legrövidebb időn belül köteles a hibát beje-

lenteni és a terméket a jótállási jogok érvényesítése céljából átadni. A hiba fel-fedezésétől számított két hónapon belül bejelentett jótállási igényt időben közöltnek kell tekinteni. A köz- lés elmaradásából eredő kárért a fogyasztó felelős. A jótállási igény érvényesíthetőségének határideje a termék, vagy fődarabjának kicserélése esetén a csere napján újraindul.

5. A rögzített bekötésű, illetve a 10 kg-nál súlyosabb, vagy tömegközlekedési eszközön nem

szállítható terméket az üzemeltetés helyén kell megjavítani. Abban az esetben, ha a javítás a helyszínen nem végezhető el, a termék ki- és visszaszereléséről, valamint szállításáról a forgalmazónak kell gondoskodnia.

6. A jótállás nem áll fenn, ha a hiba a nem rendeltetésszerű használatból, átalakítás-ból, helyte-

len tárolásból, vagy a használati utasítástól eltérő kezelésből, vagy bármely a vásárlást köve- tő behatásból fakad, vagy elemi kár okozta, és azt a for-galmazó, vagy a szerviz bizonyítja. A jótállás nem vonatkozik a mozgó kopó alkat-részek (világítótestek, gumiabroncsok stb.) rendeltetésszerű elhasználódására. A szerviz és a forgalmazó a kijavítás során nem felel a terméken a fogyasztó vagy harmadik személyek által tárolt adatokért vagy beállításokért.

7. Fogyasztói jogvita esetén a fogyasztó a megyei (fővárosi) kereskedelmi és iparkamarák mel-

lett működő békéltető testület eljárását is kezdeményezheti. A jótállás a fogyasztó törvényből eredő szavatossági jogait és azok érvényesíthetőségét nem érinti. Kijavítást ellenőrző szelvény: A jótállási igény bejelentésének időpontja: A hiba oka: Javításra átvétel időpontja: A hiba javításának módja: A fogyasztó részére történő visszaadás időpontja: A szerviz bélyegzője, kelt és aláírás: Kicserélést ellenőrző szelvény: A jótállási igény bejelentésének időpontja: Kicserélés időpontja: A cserélő bolt bélyegzője, kelt és aláírás:PL
