HASZNÁLATI ÚTMUTATÓ MS806AA Vonroc

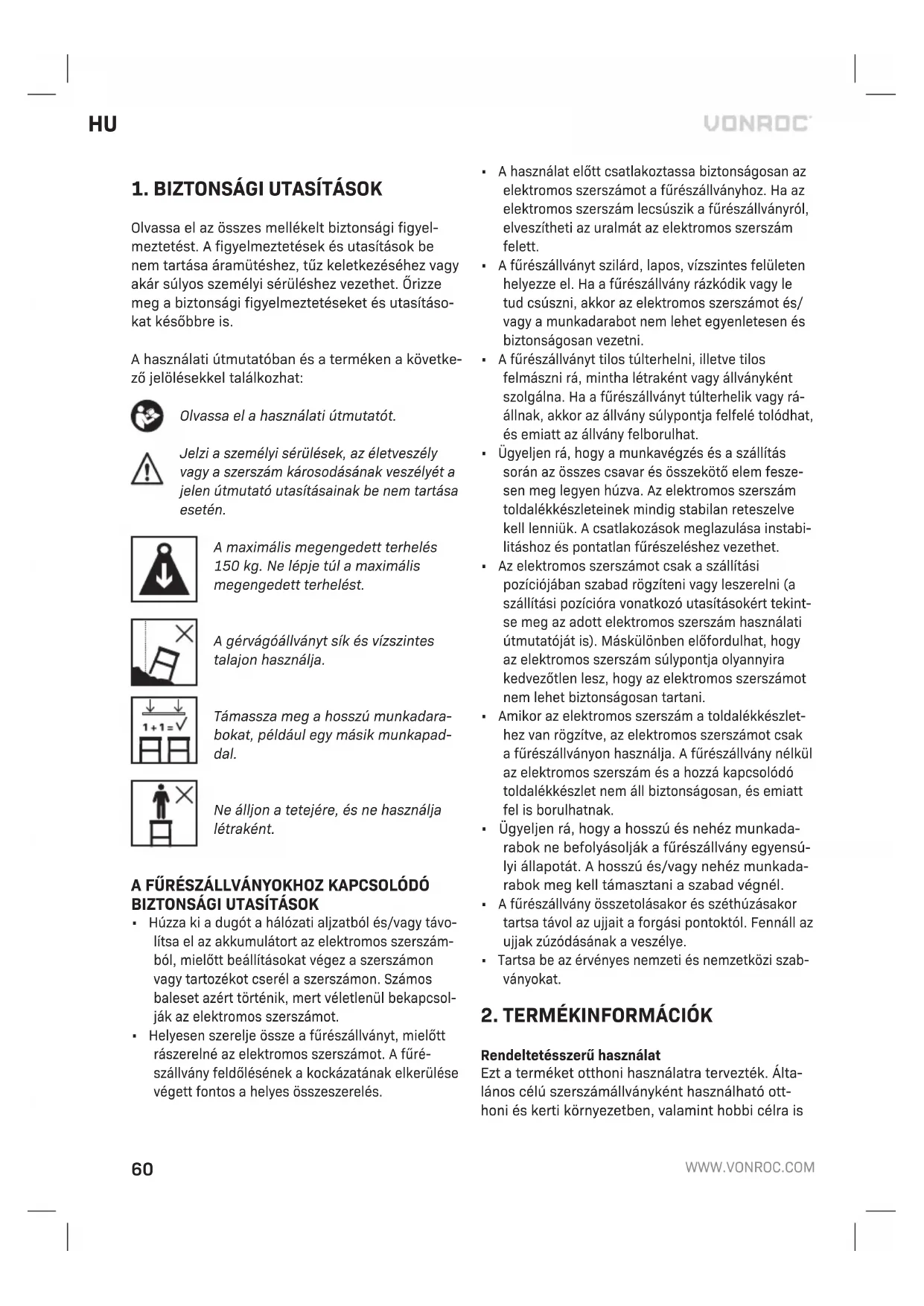

Eredeti utasítások 60

Olvassa el az összes mellékelt biztonsági figyel- meztetést. A figyelmeztetések és utasítások be nem tartása áramütéshez, tűz keletkezéséhez vagy akár súlyos személyi sérüléshez vezethet. Őrizze meg a biztonsági figyelmeztetéseket és utasításo- kat későbbre is. A használati útmutatóban és a terméken a követke- ző jelölésekkel találkozhat: Olvassa el a használati útmutatót. Jelzi a személyi sérülések, az életveszély vagy a szerszám károsodásának veszélyét a jelen útmutató utasításainak be nem tartása esetén. A maximális megengedett terhelés 150 kg. Ne lépje túl a maximális megengedett terhelést. A gérvágóállványt sík és vízszintes talajon használja. Támassza meg a hosszú munkadara- bokat, például egy másik munkapad- dal. Ne álljon a tetejére, és ne használja létraként. A FŰRÉSZÁLLVÁNYOKHOZ KAPCSOLÓDÓ

BIZTONSÁGI UTASÍTÁSOK

• Húzza ki a dugót a hálózati aljzatból és/vagy távo- lítsa el az akkumulátort az elektromos szerszám- ból, mielőtt beállításokat végez a szerszámon vagy tartozékot cserél a szerszámon. Számos baleset azért történik, mert véletlenül bekapcsol- ják az elektromos szerszámot.

• Helyesen szerelje össze a fűrészállványt, mielőtt rászerelné az elektromos szerszámot. A fűré- szállvány feldőlésének a kockázatának elkerülése végett fontos a helyes összeszerelés.

• A használat előtt csatlakoztassa biztonságosan az elektromos szerszámot a fűrészállványhoz. Ha az elektromos szerszám lecsúszik a fűrészállványról, elveszítheti az uralmát az elektromos szerszám felett.

• A fűrészállványt szilárd, lapos, vízszintes felületen helyezze el. Ha a fűrészállvány rázkódik vagy le tud csúszni, akkor az elektromos szerszámot és/ vagy a munkadarabot nem lehet egyenletesen és biztonságosan vezetni.

• A fűrészállványt tilos túlterhelni, illetve tilos felmászni rá, mintha létraként vagy állványként szolgálna. Ha a fűrészállványt túlterhelik vagy rá- állnak, akkor az állvány súlypontja felfelé tolódhat, és emiatt az állvány felborulhat.

• Ügyeljen rá, hogy a munkavégzés és a szállítás során az összes csavar és összekötő elem fesze- sen meg legyen húzva. Az elektromos szerszám toldalékkészleteinek mindig stabilan reteszelve kell lenniük. A csatlakozások meglazulása instabi- litáshoz és pontatlan fűrészeléshez vezethet.

• Az elektromos szerszámot csak a szállítási pozíciójában szabad rögzíteni vagy leszerelni (a szállítási pozícióra vonatkozó utasításokért tekint- se meg az adott elektromos szerszám használati útmutatóját is). Máskülönben előfordulhat, hogy az elektromos szerszám súlypontja olyannyira kedvezőtlen lesz, hogy az elektromos szerszámot nem lehet biztonságosan tartani.

• Amikor az elektromos szerszám a toldalékkészlet- hez van rögzítve, az elektromos szerszámot csak a fűrészállványon használja. A fűrészállvány nélkül az elektromos szerszám és a hozzá kapcsolódó toldalékkészlet nem áll biztonságosan, és emiatt fel is borulhatnak.

• Ügyeljen rá, hogy a hosszú és nehéz munkada- rabok ne befolyásolják a fűrészállvány egyensú- lyi állapotát. A hosszú és/vagy nehéz munkada- rabok meg kell támasztani a szabad végnél.

• A fűrészállvány összetolásakor és széthúzásakor tartsa távol az ujjait a forgási pontoktól. Fennáll az ujjak zúzódásának a veszélye.

• Tartsa be az érvényes nemzeti és nemzetközi szab- ványokat.

2. TERMÉKINFORMÁCIÓK

Rendeltetésszerű használat Ezt a terméket otthoni használatra tervezték. Álta- lános célú szerszámállványként használható ott- honi és kerti környezetben, valamint hobbi célra isHU

használható. Ezt a munkapadot nem professzioná- lis használatra fejlesztették ki. A munkapadot ezen utasítások szerint kell kezelni, ápolni és karbantar- tani. Minden más használat helytelennek minősül, és anyagi kárt vagy személyi sérülést okozhat. Az univerzális szerszámállványt asztali eszközökkel (például gérvágókkal, lombfűrészekkel, asztali fűré- szekkel stb.) történő használatra tervezték. A meg- felelő rögzítőfuratokkal nem rendelkező elektromos szerszámokat tilos az univerzális szerszámállványra szerelni és azzal együtt használni. Az elektromos szerszámokat a beindításuk előtt stabilan hozzá kell csavarozni az univerzális szerszámállványhoz. Az univerzális szerszámállvány munkadarab-tá- masztékként is szolgál a gérvágókkal, lombfűré- szekkel, asztali körfűrészekkel vagy más hasonló elektromos szerszámmal történő munkavégzés során. A munkadarab maximum 3m hosszú lehet. A hosszabb munkadarabok elbillenésének megelőzése érdekében előfordulhat, hogy további munkadarab-támasztékokat (például görgős bakot) kell használni. Figyelem: Ügyeljen rá, hogy a mun- kadarab-támaszték biztonságosan legyen és ne legyen megdőlve!

Modellazonosító MS806AA Max. megengedett terhelés150kgNyitott méretekH: 935–1945mm Sz: 640mm M: 825–935mmZárt méretek 1380x474x301mmSúly 18,5kg

Az alábbi szövegbeli számok a 2–5. oldal képeire utalnak.

2. Munkadarab-támaszték

3. Munkadarab-támaszték gombja

7. Gérvágó-rögzítőrúd

14. Rögzítőrúd karja

15. Gérvágórögzítő szerelékek (csavarok, alátétek,

rugós alátétek, csavaranyák)

18. Fogantyúcsavarok

19. A kerekek rögzítőgyűrűi

20. A tengelykonzol csavarjai

21. A tengelykonzol és a fogantyú alátétje

22. A tengelykonzol és a fogantyú rugós alátétje

23. A tengelykonzol és a fogantyú csavaranyája

26. Állítható csavaranya

Nézze meg az egyes ábrákat, és a fenti tartalom táblázatra hivatkozva azonosítsa aszükséges komponenseket. A kerekek csatlakoztatása (A, B ábra)

1. Fektesse le a padlóra a gérvágóállványt úgy,

hogy a behajtott lábak (12) felfelé nézzenek.

2. Rögzítse a tengelykonzolt (17) a vázra (9)

acsavarok (20), az alátétek (21), a rugós alá- tétek(22) és a csavaranyák (23) segítségével (lásd azA ábrán).

3. Most csúsztassa a kerekeket (16) a tengelykon-

zol (17) tengelyeire (lásd a B ábrán). Megjegy- zés: az emelt agy belülre kerül.

4. Rögzítse a kerekeket (16) úgy, hogy a rögzítő-

gyűrűket (19) a tengelykonzol (17) tengelyvége- ire csatlakoztatja. A fogantyú csatlakoztatása (C ábra) Rögzítse a fogantyút (8) a vázra (9) a csavarok (18), az alátétek (21), a rugós alátétek (22) és a csavara- nyák (23) segítségével (lásd a C ábrán). Az állvány kihajtása (D ábra)

1. Fektesse le a padlóra a gérvágóállványt úgy,

hogy a behajtott lábak (12) felfelé nézzenek.

2. Nyomja be a reteszelőkart (11), majd hajtsa

ki a két felső lábat (12) annyira, hogy a rugós csap(11) bekattanjon a csapnyílásba (10).62

3. Ismételje meg ugyanezt az eljárást a másik két

4. Emelje fel és fordítsa függőleges helyzetbe az

5. Ellenőrizze, hogy az állvány stabil-e, valamint

hogy az összes lábrögzítő csap megfelelően rögzült-e. Az állvány összehajtása Az állványra laposra csukódásához először az állványon található egyik lábpárt kell behajtani. Ha a reteszelőkarok (11) nem ugranak a helyükre, ez azt jelzi, hogy a lábak nem csukódtak be a helyükre. Ha a lábak a helyükre rögzültek, akkor a lábaknak nem szabad lengeniük az állvány felvételekor.

1. Fordítsa fejjel lefelé a padlóra a gérvágóállványt

úgy, hogy a lábak (12) felfelé álljanak.

2. Nyomja be a rugós csapot (11) az alsó lábpá-

ron, majd hajtsa be őket.

3. Ismételje meg ugyanezt az eljárást a másik

lábpárnál is. A munkadarab-támasztékok csatlakoztatása (E ábra)

1. Csúsztassa ki a toldókart (4) a vázból (9) akí-

vánt hosszúság eléréséig.

2. Most helyezze be a toldókar gombját (6) a vázon

található megfelelő furatba, majd a gombot az óramutató járásával azonos irányba forgatva rög- zítse a helyére a toldókart (4) (lásd az Eábrán).

3. Helyezzen egy munkadarab-támasztékot (2)

atoldókaron (4) található gallérba. A végütkö- zős (5) oldalnak befelé, az állvány közepe felé kell néznie.

4. Helyezzen egy munkadarabtámaszték-gom-

bot(3) a toldókarba (4), majd a gombot az óramutató járásával azonos irányba forgatva rög- zítse a helyére a munkadarab-támasztékot(2).

7. Ismételje meg ugyanezt az eljárást a szemközti

toldókarral is. A gérvágó rögzítőrúdjainak a csatlakoztatása (F ábra) Ezen az állványon csak olyan gérvágót használjon, amelynek négy rögzítőfurata van (egy-egy az alapzat mindegyik sarkában). Ha a gérvágó nem felel meg ennek a követelménynek, akkor ne használja ezzel az állvánnyal, mert a gérvágót nem lehet megfelelően rögzíteni. Ennek az utasításnak a figyelmen kívül hagyása anyagi kárt és/vagy személyi sérülést okozhat.

1. Győződjön meg róla, hogy a rögzítőrúd karjai

(14) nyitott pozícióban vannak (felfelé néznek).

2. Engedje le a vázra a rögzítőrudak (7) elülső

részét, majd utána a hátsó részét is (lásd az Fábrán).

3. Most reteszelje a helyére a rögzítőrudat a rögzí-

tőrúdkarok (14) lefelé tolásával. A gérvágó csatlakoztatása (G, H ábra) Új munka kezdése előtt, valamint a használat során is gondoskodjon róla, hogy az összes csavar és csavaranya helyesen és biztonságosan meg legyen húzva.

1. Állítsa be a rögzítőrudakat (7) nagyjából a gér-

vágó alapzatának a szélességéhez.

2. Helyezze a gérvágót a rögzítőrudakra (7), majd

illessze a gérvágó alapzatában található furato- kat a rögzítőrudakon (7) található nyílásokhoz.

3. Vezessen át egy csavart a rögzítőrúd (7) alján,

majd a gérvágó alapzatán.

4. Csúsztasson egy alátétet, majd egy rugós aláté-

tet a csavarra, majd rögzítse egy csavaranyával.

5. Ismételje meg a 3. és a 4. lépést a gérvágó

alapzatán található másik négy furatnál. A sztenderd rögzítőrudakhoz nem illő, egyéb típusú gépek csatlakoztatása Ne rögzítsen asztali fűrészt erre a gérvá- góállványra. A lemezelt anyagoknak az asztali fűrészbe történő erős betolása miatt felborulhatna az állvány. Ha más típusú gépeket szeretne rögzíteni, amelyek nem illenek a gérvágó rögzítőrúdjaira, akkor a VON- ROC az MS807AA univerzális géptartókat ajánlja. Ezeknek az univerzális géptartóknak a rögzítéséhez:

1. Csatlakoztassa az univerzális géptartókat a rög-

zítőrudakhoz (7), majd rögzítse őket az MS807AA univerzális géptartókhoz mellékelt 4 hatlapú csa- varral, 4 alátéttel, 4 rugós alátéttel és 4 hatlapú csavaranyával.

2. Helyezze az asztali gépet az univerzális géptar-

3. Rögzítse az asztali gépet a gérvágóállványhoz

mellékelt 4 hatlapú csavarral, 4 alátéttel, 4 rugós alátéttel és 4 hatlapú csavaranyával.

4. Az összeszerelés után húzza meg a csavarokat.

5. Rögzítse a rögzítőrudakat (7) a felszerelt asztali

géppel együtt a gérvágóállványhoz az „A gérvágó csatlakoztatása” szakaszban leírtak szerint.HU

Ha szeretné beszerezni az MS807AA univerzális géptartókat, látogasson el a www.vonroc.com weboldalra, vagy forduljon a Vonroc ügyfélszolgá- latához.

A gérvágóállványt csak akkor használja, ha előtte teljesen összeszerelte a gérvágóáll- ványt, valamint teljesen elolvasta és megértette a jelen kézikönyvet, valamint annak a szerszámnak a kézikönyvét is, amit ezzel a gérvágóállvánnyal használni szeretne. A gérvágóállványt nem szabad állványzat- ként vagy létraként használni. A használat előtt az összes rögzítőelemet biztonságos erősségűre meg kell húzni. A maximális kapacitás 150kg. A gérvágóállványra csak olyan elektromos szerszámot szabad szerelni, amelynek a padlótól számított magassága (a gérvágóállvánnyal együtt) nem haladja meg a 150cm-t. A toldókarok beállítása (E, I ábra)

1. Forgassa el a vázon található toldókargom-

bot(6) az óramutató járásával ellentétes irány- ba a gomb meglazításához.

2. Húzza ki a toldókart (4) a kívánt hosszúságra.

Megjegyzés: A maximális toldási hossz fel van tüntetve a toldókaron (4). Ne tolja ki a maximá- lis hossznál tovább.

3. Forgassa el a toldókargombot (6) az óramutató

járásával azonos irányba a gomb meghúzásá- hoz, majd rögzítse a helyére a toldókart. A görgőmagasság beállítása (E, I ábra)

1. Forgassa el a toldókar (4) gallérján található

munkadarabtámaszték-gombot (3) az óramuta- tó járásával ellentétes irányba a gomb meglazí- tásához.

2. Emelje fel vagy süllyessze le a görgőt (1) a

3. Forgassa el a munkadarabtámaszték-gom-

bot(3) az óramutató járásával azonos irányba agomb meghúzásához, majd rögzítse a helyére a görgőt (1). A gérvágóállvány szintezése (I ábra) A gérvágóállványon található egy állítható talp (24), amivel szükség szerint szintbe állítható a gérvágóállvány. Az állvány szintbe állításához forgassa felfelé vagy lefelé az állítható talpat (24). Ha szükséges, egy vízmértékkel ellenőrizze, hogy vízszintes-e az állvány. A végütköző használata (I, J ábra) A gérvágóállványon találhatók végütközők (5), ame- lyek segítségével gyorsan és pontosan végezhetők ismétlődő vágások.

1. Úgy állítsa be a munkadarab-támaszték (2)

magasságát, hogy a végütköző (5) pereme egy vonalban álljon a gérvágó munkafelületével.

2. Állítsa be a toldókarokat (4) a kívánt vágóhosszra.

3. Támassza neki a munkadarab végét a végütkö-

zőnek (5), majd kezdje el a vágást. Az anyagtartók használata (I ábra) A gérvágóállványon találhatók anyagtartók (25), amelyeken különféle anyagok (például fageren- dák és lemezes anyagok) tárolhatók. Így gyorsan hozzáférhet az anyaghoz, amikor a gérvágóállvány mögött dolgozik. Az anyagtartók (25) egyszerűen kihajthatók, ha használni szeretné őket, valamint ugyanilyen egyszerűen behajthatók, amikor nincs rájuk szükség. Szállítás (K ábra) Nem biztonságos használatból eredő kockázat. A gérvágóállvány görgetésekor stabilan lépjen és legyen körültekintő afelborulás és az egyensúlyvesztés megelőzése érdekében.

1. A toldókarokat teljesen behúzott állásba kell

állítani (lásd: „A toldókarok beállítása”).

2. Most hajtsa össze az állványt az „Az állvány

összehajtása” szakaszban leírtak szerint.

3. Emelje meg és tartsa a fogantyút (8) a K ábrán

látható módon. A gérvágó rögzítőrúdjának a beállítása (L ábra) A gérvágó rögzítőrúdjainak (7) biztonságosan kell állniuk a gérvágóállványon. Ha beállításra van szük- ség, akkor az állítható csavaranya (26) segítségével módosítsa a befogási feszességet.

• Ha növelni szeretné a befogási feszességet, forgassa el az állítható csavaranyát (26) az óramutató járásával azonos irányba.64

• Ha csökkenteni szeretné a befogási feszessé- get, forgassa el az állítható csavaranyát (26) az óramutató járásával ellentétes irányba.

A gérvágóállványt úgy tervezték, hogy kifogástalanul működjön hosszú ideig, minimális karbantartás mellett. Növelje meg élettartamát a gép rendszeres tisztításával és megfelelő kezelésével. Tisztítás Rendszeresen tisztítsa meg a gérvágóállványt, lehetőleg minden használat után. Tisztítsa meg megfelelő, minőségi háztartási tisztítószerrel, valamint puha, száraz ruhával. Semmilyen okból ne merítse a gérvágóállványt vízbe vagy más folya- dékba. Nehasználjon oldószert (benzint, alkoholt, ammóniát stb.), mert az károsíthatja a műanyag részeket. Karbantartás Soha ne használjon sérült vagy törött befogó gérvá- góállványt. Az ideiglenes javítás nem megengedett. A gérvágóállvány használata előtt és után ellenőriz- ze a gérvágóállvány műanyag talpait. Ne használja a gérvágóállványt műanyag talpak nélkül, vagy ha a műanyag talpak elhasználódtak. Minden esetben végezzen szemrevételezést a gérvágóállványon annak használata előtt és után. A javítást és a karbantartást hozzáértő személynek kell elvégeznie megfelelő cserealkatrészekkel. Anem jóváhagyott, harmadik féltől származó pótal- katrészek használata nem ajánlott, és érvénytelení- ti a garanciát.

A VONROC termékei a legmagasabb minőségi normák szerint készülnek, és az eredeti vásárlás napjától számított, törvényileg előírt időtartamig garantáljuk, hogy anyag- és gyártási hibáktól men- tesen fognak működni. Ha a terméken ezen időszak alatt bármilyen hiba jelentkezik anyag- és/vagy gyártási hiba miatt, kérjük, forduljon közvetlenül aVONROC vállalathoz. A szavatosság nem érvényes a következő körülmé- nyek egyikére sem:

• Nem hivatalos szervizközpontok javítást vagy módosítást végeztek (vagy megkíséreltek javí- tást vagy módosítást végezni) a gépen;

• Normál elhasználódás és kopás;

• A szerszámot erőszakosan vagy nem rendelte- tésszerűen használták, vagy a karbantartása nem volt megfelelő;

• Nem eredeti pótalkatrészeket használtak. A jelen garancia a vállalat által (akár kifejezetten, akár hallgatólagosan) biztosított kizárólagos ga- rancia. Nem léteznek olyan egyéb garanciák (sem kifejezett, sem hallgatólagos garanciák, beleért- ve az értékesíthetőségre és az adott célra való alkalmasságra vonatkozó hallgatólagos garanciákat is), amelyek a jelen garancia hatókörén túlmutat- nak. AVONROC semmilyen esetben sem felelős semmilyen járulékos vagy következményes kárért. A forgalmazók jogorvoslati teendői az előírásoknak nem megfelelő egységek vagy alkatrészek javításá- ra és cseréjére korlátozódnak. A termék és a használati útmutató változtatásá- nak jogát fenntartjuk. A műszaki adatok előzetes bejelentés nélkül változhatnak.CS
