BEDIENUNGSANLEITUNG MS806AA Vonroc

DE Übersetzung Der Originalbetriebsanleitung 10

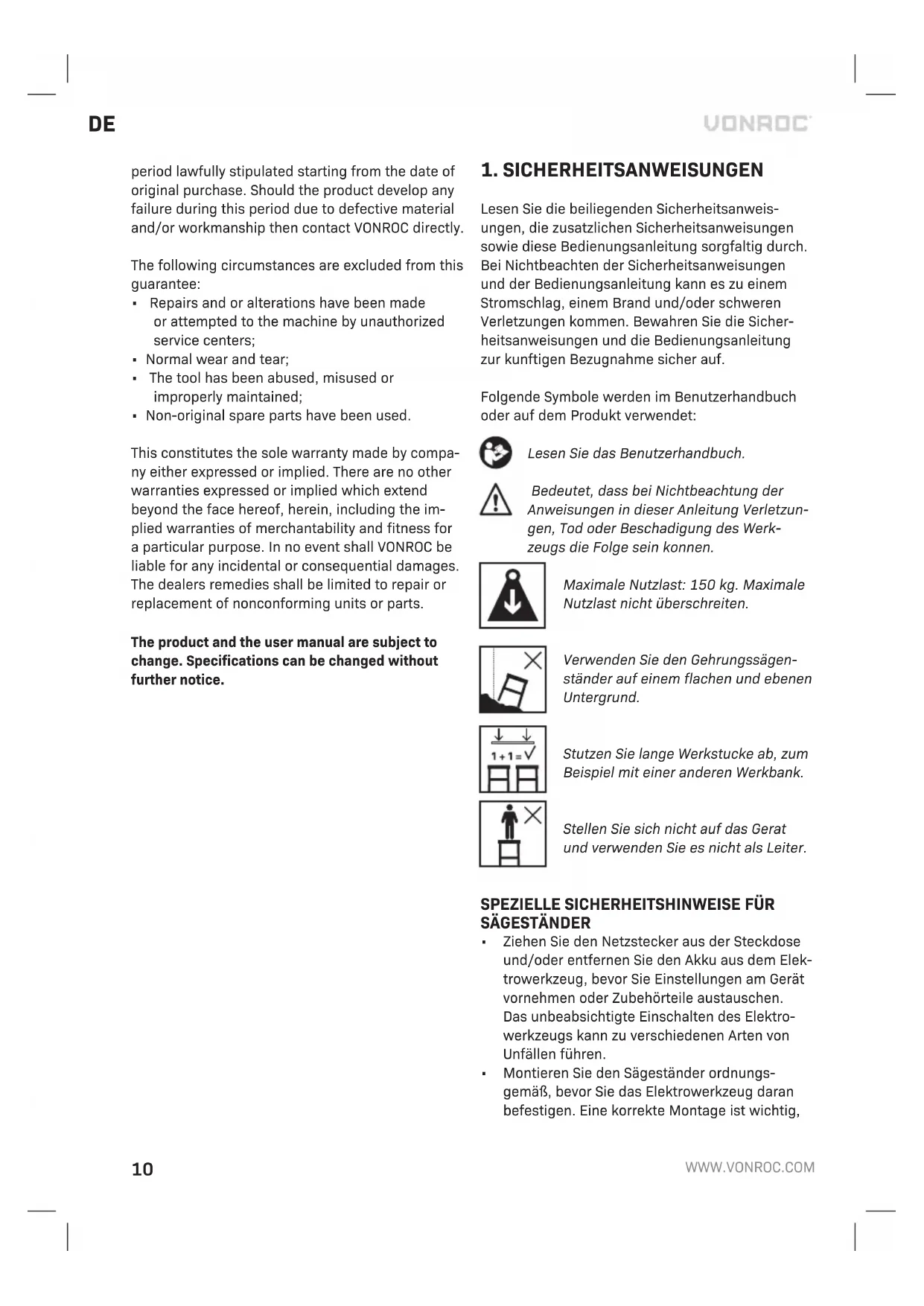

1. SICHERHEITSANWEISUNGEN

Lesen Sie die beiliegenden Sicherheitsanweisungen, die zusätzlichen Sicherheitsanweisungen sowie diese Bedienungsanleitung sorgfaltig durch. Bei Nichtbeachten der Sicherheitsanweisungen und der Bedienungsanleitung kann es zu einem Stromschlag, einem Brand und/oder schweren Verletzungen kommen. Bewahren Sie die Sicherheitsanweisungen und die Bedienungsanleitung zur kunftigen Bezugnahme sicher auf.

Folgende Symbole werden im Benutzerhandbuch oder auf dem Produkt verwendet:

Lesen Sie das Benutzerhandbuch.

Bedeutet, dass bei Nichtbeachtung der Anweisungen in dieser Anleitung Verletzungen, Tod oder Beschädigung des Werkzeugs die Folge sein können.

Maximale Nutzlast: 150 kg. Maximale Nutzlast nicht überschreiten.

Verwenden Sie den Gehrungssägen- ständer auf einem flachen und ebenen Untergrund.

Stutzen Sie lange Werkstucke ab, zum Beispiel mit einer anderen Werkbank.

Stellen Sie sich nicht auf das Gerät und verwenden Sie es nicht als Leiter.

SPEZIELLE SICHERHEITSHINWEISE FÜR SÄGESTÄNDER

• Ziehen Sie den Netzstecker aus der Steckdose und/oder entfernen Sie den Akku aus dem Elektrowerkzeug, bevor Sie Einstellungen am Gerät vornehmen oder Zubehörteile austauschen. Das unbeabsichtigte Einschalten des Elektrowerkzeugs kann zu verschiedenen Arten von Unfällen führen.
• Montieren Sie den Sägeständer ordnungsgemäß, bevor Sie das Elektrowerkzeug daran befestigen. Eine korrekte Montage ist wichtig,

um das Risiko eines Zusammenbruchs des Sägeständers zu vermeiden.

• Befestigen Sie das Elektrowerkzeug vor dem Gebrauch sicher am Sägeständer. Das Abrutschen des Elektrowerkzeugs vom Sägeständer kann zum Verlust der Kontrolle führen.
• Stellen Sie den Sägeständer auf eine feste, ebene und horizontale Fläche. Wenn der Sägeständer abrutschen kann oder wackelt, kann das Elektrowerkzeug oder das Werkstück nicht gleichmäßig und sicher geführt werden.
• Überlasten Sie den Sägeständer nicht und verwenden Sie ihn nicht als Leiter oder Gerüst. Eine Überlastung oder das Stehen auf dem Sägeständer kann dazu führen, dass sich der Schwerpunkt des Ständers nach oben verlagert und er umkippt.
• Achten Sie beim Arbeiten oder Transportieren darauf, dass alle Schrauben und Verbindungs-elemente fest angezogen sind. Anbaugeräte für das Elektrowerkzeug müssen immer fest verriegelt sein. Lose Verbindungen können zu Instabilität und ungenauem Sägen führen.
• Montieren und demontieren Sie das Elektrowerkzeug nur, wenn es sich in Transportstellung befindet. (Hinweise zur Transportstellung finden Sie auch in der Bedienungsanleitung des jeweiligen Elektrowerkzeugs.) Anderenfalls kann das Elektrowerkzeug einen so ungünstigen Schwerpunkt haben, dass es nicht mehr sicher gehalten werden kann.
• Wenn das Elektrowerkzeug am Anbaugerät montiert ist, betreiben Sie es ausschließlich auf dem Sägeständer. Ohne den Sägeständer steht das Anbaugerät mit dem Elektrowerkzeug nicht sicher und kann umkippen.
• Achten Sie darauf, dass lange und schwere Werkstücke das Gleichgewicht des Sägeständers nicht beeinträchtigen. Lange und/oder schwere Werkstücke müssen am freien Ende abgestützt werden.
• Halten Sie Ihre Finger von den Scharnierpunkten fern, wenn Sie den Sägeständer zusammenschieben oder auseinanderziehen. Es besteht die Gefahr von Quetschungen oder Prellungen der Finger.
• Die geltenden nationalen und internationalen Normen sind stets einzuhalten.

2. ANGABEN ZUM WERKZEUG

Verwendungszweck

Dieses Produkt ist für den häuslichen Gebrauch bestimmt und wurde als Werkzeugständer für allgemeine Zwecke in Haus und Garten und für Hobbyzwecke konzipiert. Diese Werkbank wurde nicht für den professionellen Gebrauch entwickelt. Die Werkbank muss gemäß dieser Anleitung gehandhabt, gepflegt und gewartet werden. Jede andere Verwendung gilt als unangemessen und kann zu Sachschäden oder Verletzungen führen.

Der Universal-Werkzeugständer ist für den Einsatz von Tischgeräten wie Gehrungssägen, Dekupiersägen, Tischsägen usw. konzipiert. Elektrowerkzeuge ohne geeignete Befestigungsbohrungen dürfen nicht an den Universal-Werkzeugständer montiert und nicht mit dem Universal-Werkzeugständer betrieben werden. Elektrowerkzeuge müssen vor dem Einschalten fest mit dem Universal-Werkzeugständer verschraubt werden.

Der Universal-Werkzeugständer ist auch als Werkstückauflage bei der Arbeit mit Gehrungssägen, Dekupiersägen, Tischkreissägen und anderen ähnlichen Elektrowerkzeugen geeignet. Die maximale Werkstücklänge beträgt 3 m. Gegebenenfalls müssen zusätzliche Werkstückauflagen verwendet werden (z. B. ein Rollenbock), um das Kippen längerer Werkstücke zu verhindern. Vorsicht: Achten Sie darauf, dass die Werkstückauflage sicher und nicht gekippt ist!

TECHNISCHE DATEN

Modelnummer MS806AA
Max. Nutzlast 150kg
Abmessungen im geöffneten Zustand	L: 935-1945mmB: 640 mmH: 825-935mm
Abmessungen im geschlossenen Zustand	1380x474x301mm
Gewicht 18,5 kg

BESCHREIBUNG

Die Ziffern im nachstehenden Text verweisen auf die Abbildungen auf Seite 2-5.

1. Rolle

2. Werkstückauflage

3. Knopf der Werkstückauflage

4. Verlängerungsarm

5. Endanschlag

6. Knopf des Verlängerungsarms

7. Befestigungsschienen für die Gehrungssäge

8. Tragegriff

9. Rahmen

10. Stiftschlitz

11. Verriegelungshebel

12. Bein

13. Fuß

14. Hebel der Befestigungsschiene

15. Befestigungsmaterial für Gehrungssägen (Schrauben, Unterlegscheiben, Federringe, Muttern)

16. Räder

17. Achshalter

18. Schrauben für Griff

19. Sicherungsringe für Räder

20. Bolzen für Achshalter

21. Unterlegscheibe für Achshalter und Griff

22. Federscheibe für Achshalter und Griff

23. Mutter für Achshalter und Griff

24. Einstellbarer Fuß

25. Materialauflage

26. Verstellbare Mutter

3. MONTAGE

Betrachten Sie jede Abbildung genau und identifizieren Sie die benötigten Komponen-ten mit Bezug auf die obige Tabelle.

Anbringen der Räder (Abb. A, B)

1. Legen Sie den Gehrungssägenständer mit den zusammengeklappten Beinen (12) nach oben auf den Boden.
2. Montieren Sie die Achshalterung (17) mit den Schrauben (20), Unterlegscheiben (21), Federscheiben (22) und Muttern (23) wie in Abbildung A dargestellt am Rahmen (9).
3. Schieben Sie nun die Räder (16) wie in Abbildung B dargestellt auf die Achsen des Achshalters (17). Hinweis: Die angehobene Nabe zeigt zur Innenseite.
4. Sichern Sie die Räder (16), indem Sie die Sicherungsringe (19) an den Achsenden des Achshalters (17) befestigen.

Anbringen des Griffs (Abb. C)

Montieren Sie den Griff (8) mit den Schrauben (18), Unterlegscheiben (21), Federscheiben (22) und Muttern (23) wie in Abbildung C dargestellt am Rahmen (9).

Auseinanderklappen des Ständers (Abb. D)

1. Legen Sie den Gehrungssägenständer mit den zusammengeklappten Beinen (12) nach oben auf den Boden.
2. Drücken Sie den Verriegelungshebel (11) und klappen Sie die beiden oberen Beine (12) aus, bis der federbelastete Stift (11) im Stiftschlitz (10) einrastet.
3. Wiederholen Sie den gleichen Vorgang mit beiden anderen Beinen.
4. Heben Sie den Ständer an und klappen Sie ihn in die aufrechte Position.
5. Prüfen Sie, ob der Ständer stabil steht und alle Beinverriegelungsstifte richtig eingerastet sind.

Zusammenklappen des Ständers

Ein Beinpaar des Ständers muss zuerst zusammengeklappt werden, damit der Ständer flach zusammengelegt werden kann. Die Beine sind nicht richtig zusammengeklappt, wenn die Verriegelungshebel (11) nicht einrasten. Wenn die Beine eingerastet sind, dürfen sie beim Anheben des Ständers nicht mehr schwingen.

1. Legen Sie den Gehrungssägenständer mit den Beinen (12) nach oben auf den Boden.
2. Drücken Sie den federbelasteten Stift (11) am unteren Beinpaar herunter und klappen Sie es ein.
3. Wiederholen Sie den gleichen Vorgang mit dem anderen Beinpaar.

Anbringen der Werkstückauflagen (Abb. E)

1. Schieben Sie den Verlängerungsarm (4) bis zur gewünschten Länge aus dem Rahmen (9) heraus.
2. Stecken Sie nun den Knopf (6) des Verlängerungsarms wie in Abbildung E gezeigt in das entsprechende Loch am Rahmen und drehen Sie ihn im Uhrzeigersinn, um den Verlängerungsarm (4) zu befestigen.
3. Stecken Sie eine Werkstückauflage (2) in den Bund des Verlängerungsarms (4). Die Seite mit dem Endanschlag (5) muss nach innen zur Mitte des Ständers zeigen.

4. Stecken Sie einen Werkstückauflageknopf (3) in den Verlängerungsarm (4) und drehen Sie ihn im Uhrzeigersinn, um die Werkstückauflage (2) zu befestigen.

5. Wiederholen Sie den gleichen Vorgang mit dem gegenüberliegenden Verlängerungsarm.

Anbringen der Befestigungsschienen für die Gehrungssäge (Abb. F)

Verwenden Sie auf diesem Ständer nur eine Gehrungssäge mit vier Befestigungslöchern (eines in jeder Ecke des Sockels). Wenn die Gehrungssäge diese Anforderung nicht erfüllt, darf sie nicht mit diesem Ständer verwendet werden, da sie nicht richtig gesichert werden kann. Die Nichtbeachtung dieser Anweisung kann zu Sachschäden und/oder Verletzungen führen.

1. Vergewissern Sie sich, dass die Hebel der Befestigungsschiene (14) geöffnet sind (nach oben zeigen).
2. Senken Sie erst den vorderen Teil der Befestigungsschienen (7) und dann den hinteren Teil auf den Rahmen, siehe Abbildung F.
3. Arretieren Sie nun die Befestigungsschiene, indem Sie deren Hebel (14) nach unten drücken.

Anbringen einer Gehrungssäge (Abb. G. H)

Stellen Sie während des Betriebs und vor Beginn einer neuen Arbeit sicher, dass alle Schrauben und Muttern richtig und fest angezogen sind.

1. Stellen Sie die Befestigungsschienen (7) ungefähr auf die Breite der Gehrungssägenbasis ein.
2. Setzen Sie die Gehrungssäge auf die Befestigungsschienen (7) und richten Sie die Löcher im Gehrungssägensockel an den Schlitzen der Befestigungsschienen (7) aus.
3. Führen Sie eine Schraube durch die Unterseite der Befestigungsschiene (7) und dann durch den Gehrungssägensockel.
4. Schieben Sie eine Unterlegscheibe und dann eine Federscheibe auf die Schraube und befestigen Sie sie mit einer Mutter.
5. Wiederholen Sie die Schritte 3 und 4 für die anderen vier Löcher im Gehrungssägensockel.

Anbringen anderer Maschinentypen, die nicht in die Standardbefestigungsschienen passen

Montieren Sie auf diesem Gehrungssägenständer keine Tischsäge. Ein aggressiver Vorschub von Plattenmaterial in eine Tischsäge kann zum Umkippen des Ständers führen.

Um verschiedene Maschinentypen zu montieren (die nicht auf die Befestigungsschienen für die Gehrungssäge passen), bietet VONROC die Universal-Maschinenstützen MS807AA an. So montieren Sie diese Universal-Maschinenstützen:

1. Verbinden Sie die Universal-Maschinenstützen mit den Befestigungsschienen (7) und befestigen Sie sie mit 4 Sechskantschrauben, 4 Unterlegscheiben, 4 Federringen und 4 Sechskantmuttern, die im Lieferumfang der Universal-Maschinenstützen MS807AA enthalten sind.
2. Stellen Sie Ihre Tischmaschine auf die Universal-Maschinenstützen.
3. Befestigen Sie die Tischmaschine mit 4 Sechskantschrauben, 4 Unterlegscheiben, 4 Federringen und 4 Sechskantmuttern, die im Lieferumfang des Gehrungssägenständers enthalten sind.
4. Ziehen Sie die Schrauben nach der Montage fest.
5. Befestigen Sie die Befestigungsschienen (7) mit der montierten Tischmaschine auf dem Gehrungssägenständer, wie unter „Anbringen einer Gehrungssäge“ beschrieben.

Besuchen Sie www.vonroc.com oder wenden Sie sich an den Vonroc-Kundendienst, um die Universal-Maschinenstützen MS807AA zu erwerben.

4. BETRIEB

Benutzen Sie den Gehrungssägenständer erst, wenn er vollständig zusammengebaut ist und Sie diese Anleitung sowie die Anleitung des Werkzeugs, das Sie mit diesem Gehrungssägenständer verwenden, vollständig gelesen und verstanden haben.

Verwenden Sie den Gehrungssägenständer nicht als Gerüst oder Leiter. Achten Sie darauf, dass alle Befestigungselemente vor der Verwendung fest angezogen wurden. Die maximale Tragfähigkeit beträgt 150 kg. Elektrowerkzeuge auf dem Gehrungssägenständer dürfen zusammen eine Gesamthöhe von 150 cm über dem Boden nicht überschreiten.

Einstellen der Verlängerungsarme (Abb. E, I)

1. Drehen Sie den Knopf des Auslegers (6) am Rahmen gegen den Uhrzeigersinn, um ihn zu lockern.

2 Ziehen Sie den Verlängerungsarm (4) auf die gewünschte Länge heraus. Hinweis: Die maximale Auszugslänge ist auf dem Verlängerungsarm (4) angegeben. Die maximale Länge darf nicht überschritten werden.
3. Drehen Sie den Knopf des Verlängerungsarms (6) im Uhrzeigersinn, um ihn festzuziehen und den Verlängerungsarm zu sichern.

Einstellung der Rollenhöhe (Abb. E, I)

1. Drehen Sie den Knopf der Werkstückauflage (3) am Bund des Auslegers (4) gegen den Uhrzeigersinn, um ihn zu lockern.
2. Heben oder senken Sie die Rolle (1) auf die gewünschte Höhe.
3. Drehen Sie den Knopf der Werkstückauflage (3) im Uhrzeigersinn, um ihn festzuziehen und die Werkstückauflage (1) zu sichern.

Nivellierung des Gehrungssägenständers (Abb. I)

Der Gehrungssägenständer ist mit einem verstellbaren Fuß (24) ausgestattet, um den Gehrungsständer bei Bedarf zu nivellieren. Drehen Sie den verstellbaren Fuß (24) nach oben oder unten, um den Ständer zu nivellieren. Prüfen Sie gegebenenfalls mit einer Wasserwaage, ob der Ständer gerade steht.

Verwendung des Endanschlags (Abb. I, J)

Der Gehrungssägenständer ist mit Endanschlägen (5) ausgestattet, die ein schnelles und präzises Ausführen von Wiederholungsschnitten ermöglichen.

1. Stellen Sie die Höhe der Werkstückauflage (2) so ein, dass die Lippe des Endanschlags (5) auf einer Linie mit der Arbeitsfläche der Gehrungssäge liegt.
2. Stellen Sie die Verlängerungsarme (4) auf die gewünschte Schnittlänge ein.
3. Legen Sie das Ende des Werkstücks an den Endanschlag (5) und beginnen Sie den Schnitt.

Verwendung der Materialauflagen (Abb. I)

Der Gehrungssägenständer ist mit Materialauflagen (25) ausgestattet, um Material wie Holzbalken und Platten abzulegen. Auf diese Weise ist das Material schnell erreichbar, während man hinter dem Gehrungssägenständer arbeitet. Die Materialauflagen (25) können zum Gebrauch einfach nach außen und bei Nichtgebrauch nach innen geklappt werden.

Transport (Abb. K)

Risiko eines unsicheren Betriebs. Achten Sie auf einen sicheren Stand und seien Sie vorsichtig, wenn Sie den Gehrungssägenständer bewegen, um ein Umkippen oder den Verlust des Gleichgewichts zu vermeiden.

1. Vergewissern Sie sich, dass die Verlängerungsarme in die kompakteste Position gebracht wurden (siehe „Einstellen der Verlängerungsarme“).
2. Klappen Sie nun den Ständer zusammen, wie unter „Zusammenklappen des Ständers“ beschrieben.
3. Heben Sie den Griff (8) an und halten Sie ihn fest, wie in Abbildung K dargestellt.

Einstellen der Befestigungsschienen für die Gehrungssäge (Abb. L)

Die Befestigungsschienen (7) für die Gehrungssäge müssen fest auf dem Gehrungssägenständer sitzen. Wenn eine Einstellung erforderlich ist, verwenden Sie zum Ändern der Klemmspannung die Einstellmutter (26).

• Um die Klemmspannung zu erhöhen, drehen Sie die Einstellmutter (26) im Uhrzeigersinn.
• Um die Klemmspannung zu verringern, drehen Sie die Einstellmutter (26) gegen den Uhrzeigersinn.

5. WARTUNG

Der Gehrungssägenständer ist so konzipiert, dass er für einen langen Zeitraum und bei minimalem Wartungsaufwand fehlerfrei funktioniert. Verlängern Sie ihre Lebensdauer, indem Sie sie regelmäßig reinigen und richtig behandeln.

Reinigung

Reinigen Sie den Gehrungssägenständer regelmäßig, vorzugsweise nach jedem Gebrauch. Verwenden Sie zum Reinigen einen geeigneten Haushaltsreiniger und ein weiches, trockenes Tuch. Tauchen Sie Ihren Gehrungssägenständer keinesfalls in Wasser oder andere Flüssigkeiten. Verwenden Sie keine Lösungsmittel (Benzin, Alkohol, Ammoniak usw.), da sie die Kunststoffteile beschädigen können.

Wartung

Verwenden Sie niemals einen beschädigten Gehrungssägenständer. Vorübergehende

Reparaturen sind nicht gestattet. Überprüfen Sie vor und nach dem Gebrauch des Gehrungssägenständers dessen Kunststofffüße. Verwenden Sie den Gehrungssägenständer nicht ohne die Kunststofffüße oder wenn diese abgenutzt sind. Führen Sie vor und nach dem Gebrauch des Gehrungssägenständers immer eine Sichtkontrolle des Gehrungssägenständers durch.

Reparaturen und Wartungsarbeiten müssen von einer sachkundigen Person und mit geeigneten Ersatzteilen durchgeführt werden. Nicht freigegebene Ersatzteile von Drittanbietern werden nicht empfohlen und führen zum Erlöschen der Garantie.

GARANTIE

VONROC-Produkte werden nach den höchsten Qualitäts stan dards entwickelt und sind für den gesetzlich festgelegten Zeitraum, ausgehend von dem ursprüng lichen Kauf datum, garantiert frei von Fehlern in Material und Aus führ ung. Sollte das Produkt in diesem Zeitraum aufgrund von Material- und/oder VerarbeitungsmängelnFehleraufweisen,wenden Sie sich bitte direkt an VONROC Kundendienst.

Folgende Umstände sind von der Garantie ausgeschlossen:

• Reparaturen und oder Änderungen an der Maschine, die durch nicht-autorisierte Servicestellen vorgenommen oder versucht wurden.
• Normale Abnutzung und Verschleiß.
• Das Werkzeug wurde übermäßig beansprucht, missbräuchlich verwendet oder falsch gewartet.
• Es wurden keine Original-Ersatzteile verwendet.

Dies stellt die einzige Gewährleistung des Unternehmens dar, sowohl ausdrücklich als auch implizit. Es gibt keine anderen ausdrücklichen oder stillschweigenden Garantien, die über das hier Genannte hinausgehen, einschließlich der stillschweigenden Garantien der Marktgängigkeit oder Eignung für einen bestimmten Zweck. In keinem Fall ist VONROC haftbar für Neben- oder Folgeschäden. Die Rechtsmittel des Händlers beschränken sich auf Reparatur oder Ersatz fehlerhafter Einheiten oder Teile.

Am Produkt und am Benutzerhandbuch können Änderungen vorgenommen werden. Die technischen Daten können sich ohne Vorankündigung ändern.
