HASZNÁLATI ÚTMUTATÓ MU2R17 LG

Kérjük, a termék használatba vétele előtt gondosan olvassa el ezt a szerelési útmutatót.

Miután gondosan elolvasta, őrizze meg ezt a felhasználói útmutatót, hogy később is beletekinthessen.

Az eredeti utasítás fordítása (R32)

Ez a kézikönyv az eredeti kézikönyv egyszerűsített változata.

Az eredeti kézikönyvet letöltheti a www.lg.com weboldalról.

MODELL MEGNEVEZÉSE

Termékadatok

• Terméknév: Légkondicionáló

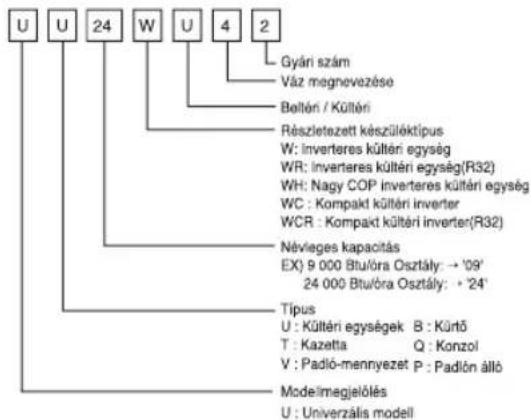

• Modellnév:

MULTIF MU4 M 27 U4 2 Gyári szám Kültéri egység váz megnevezése Névleges kapacitás Ex) 18 000 Btu/óra Osztály: → '18' Hűtőközeg típusa M : R410A R : R32 Azt jelzi, hogy ez egy multi rendszer R410A/ R32 hűtőközeggel működő kültéri egysége Ex) MU3 : maximum 3 beltéri egység csatlakoztatató MU4 : maximum 4 beltéri egység csatlakoztatató

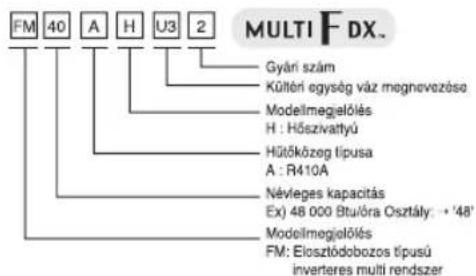

MULTI F DX. FM 40 A H U3 2 Gyári szám Kültéri egység váz megnevezése Modellmegiölés H : Hőszivattyú Hűtőközeg típusa A : R410A Névleges kapacitás Ex) 48 000 Btulóra Osztály: + '48' Modellmegiölés FM: Elosztódobozos típusú inverteres multi rendszer

• Kiegészítő információ: a sorozatszámot a készüléken található vonalkód tartalmazza.
• Maximálisan megengedett nyomás a Magas nyomású oldalon: 4.2 MPa Alacsony nyomású oldalon: 2.4 MPa
• Hütőközeg: R32

Levegőben terjedő zajkibocsátás

A készülék által kibocsátott A-súlyozott hangnyomás 70 dB alatt van.

**A zajszint a helyszíntől függően változhat.

A megadott számok kibocsátási szintek, és nem feltétlenül munkavédelmileg megfelelő szintek.

A kibocsátás és a kitettségi szintek között van ugyan összefüggés, de ez nem használható annak helyes megítéléséhez, hogy van-e szükség óvintézkedésre.

A dolgozók aktuális kitettségi szintjét befolyásoló tényezők a munkahely jellemzői és más zajforrások, azaz a berendezések és más folyamatok száma, valamint a zajkitettség időtartama. A megengedett szint is országonként változhat.

Ennek az informaciónak az alapján azonban a felhasználó jobban felmérheti a veszélyeket és kockázatokat.

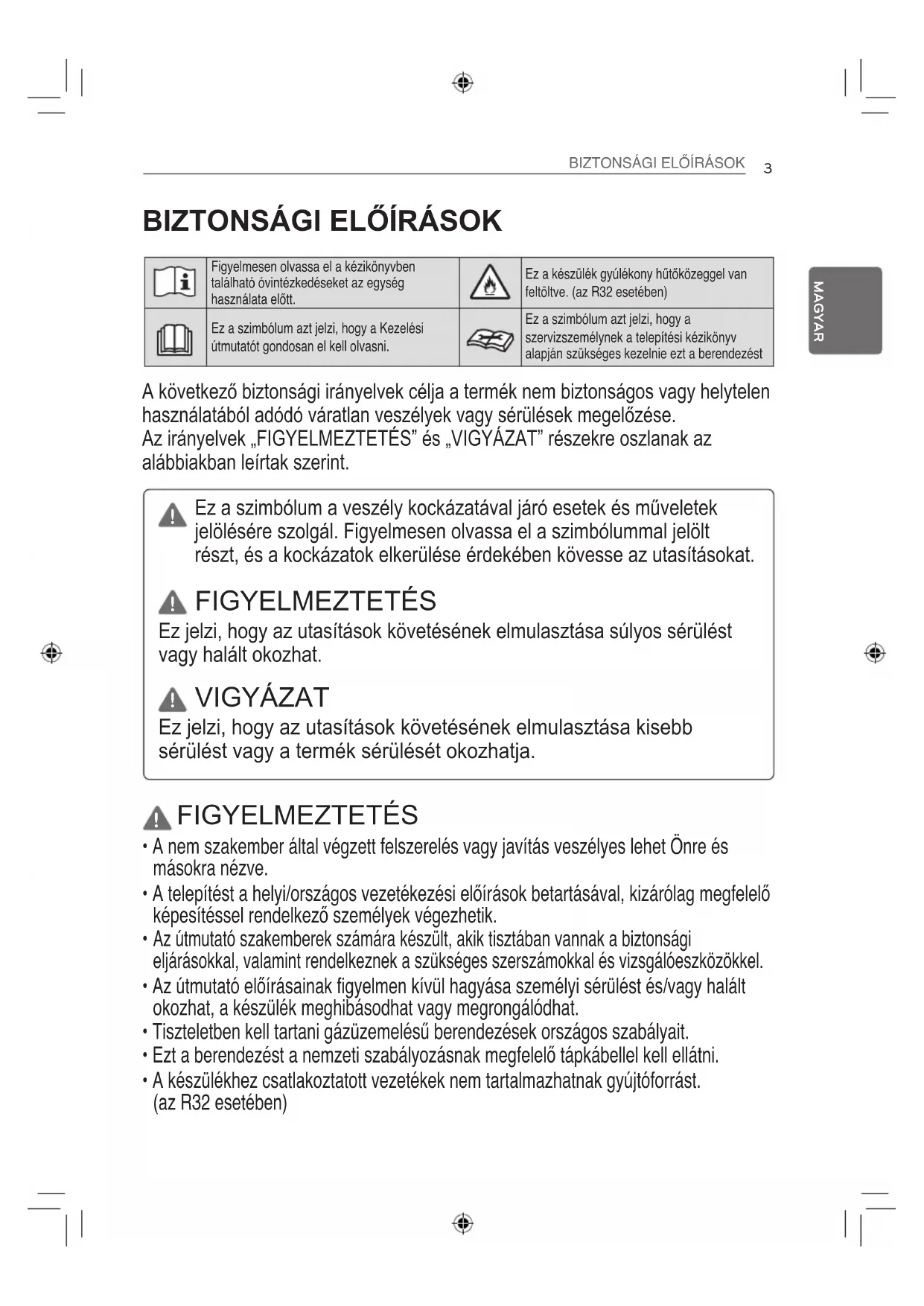

BIZTONSÁGI ELŐÍRÁSOK

	Figyelmesen olvassa el a kézikönyvben található óvintézkedéseket az egység használata előtt.		Ez a készülék gyúlékony hütőközeggel van feltöltve. (az R32 esetében)
	Ez a szimbólum azt jelzi, hogy a Kezelési útmutatót gondosan el kell olvasni.		Ez a szimbólum azt jelzi, hogy a szervizszemélynek a telepítési kézikönyv alapján szükséges kezelnie ezt a berendezést

A következő biztonsági irányelvek célja a termék nem biztonságos vagy helytelen használatából adódó váratlan veszélyek vagy sérülések megelőzése.

Az irányelvek „FIGYELMEZTETÉS” és „VIGYÁZAT” részekre oszlanak az alábbiakban leírtak szerint.

Ez a szimbólum a veszély kockázatával járó esetek és műveletek jelölésére szolgál. Figyelmesen olvassa el a szimbólummal jelölt részt, és a kockázatok elkerülése érdekében kövesse az utasításokat.

FIGYELMEZTETÉS

Ez jelzi, hogy az utasítások követésének elmulasztása súlyos sérülést vagy halált okozhat.

VIGYÁZAT

Ez jelzi, hogy az utasítások követésének elmulasztása kisebb sérülést vagy a termék sérülését okozhatja.

FIGYELMEZTETÉS

• A nem szakember által végzett felszerelés vagy javítás veszélyes lehet Önre és másokra nézve.
• A telepítést a helyi/országos vezetékezési előírások betartásával, kizárólag megfelelő képesítéssel rendelkező személyek végezhetik.
• Az útmutató szakemberek számára készült, akik tisztában vannak a biztonsági eljárásokkal, valamint rendelkeznek a szükséges szerszámokkal és vizsgálóeszközökkel.
• Az útmutató előírásainak figyelmen kívül hagyása személyi sérülést és/vagy halált okozhat, a készülék meghibásodhat vagy megrongálódhat.
• Tiszteletben kell tartani gázüzemelésű berendezések országos szabályait.
• Ezt a berendezést a nemzeti szabályozásnak megfelelő tápkábellel kell ellátni.
• A készülékhez csatlakoztatott vezetékek nem tartalmazhatnak gyújtóforrást. (az R32 esetében)

Üzembe helyezés

• Ne használjon hibás vagy alulméretezett kismegszakítót. Megfelelően méretezett biztosítékot és megszakítót használjon. Fennáll a tűz vagy az áramütés veszélye.
• Az elektromos szerelési munkákat a márkakereskedővel, szakképzett villanyszerelővel vagy egy hivatalos szervizközponttal végeztesse el. Ön sohase szerelje szét vagy javítsa a terméket. Fennáll a tűz vagy az áramütés veszélye.
• A kábelezési rajz szerint mindig földelje a készüléket. A földelést ne csatlakoztassa gázcsőre, vízcsőre, villámhárítóra vagy a telefonvonal földelésére. Fennáll a tűz vagy az áramütés veszélye.
• Biztonságosan szerelje fel a vezérlődoboz paneljét és fedelét. Fennáll a por, víz stb. miatti tűz vagy áramütés veszélye.
• Megfelelően méretezett biztosítékot és megszakítót használjon. Fennáll a tűz vagy az áramütés veszélye.
• A hálózati kábelt ne alakítsa át és ne toldja meg. Ha a hálózati kábelen repedések vannak, a szigetelés lehámlott vagy megrongálódott, akkor ki kell cserélni. Fennáll a tűz vagy az áramütés veszélye.
• A felszereléshez, leszereléshez vagy áthelyezéshez mindig forduljon a márkakereskedőhöz vagy egy hivatalos szervizközponthoz. Fennáll a tűz, áramütés, robbanás vagy sérülés veszélye.
• Ne szerelje a terméket sérült állványra. Ügyeljen arra, hogy a felszerelési hely állapota az idő során ne romoljon. Emiatt a készülék leeshet.
• A kültéri egységet ne szerelje mozgó alapra, illetve olyan helyre, ahonnan leeshet. Ha a kültéri egység leesik, akkor anyagi kárt, személyi sérülést, sőt halált is okozhat.
• A beltéri egység feszültségsokszorozó kondenzátora nagyfeszültséget állít elő az elektromos alkatrészek számára. A javítás megkezdése előtt teljesen süsse ki a kondenzátort. A töltött kondenzátor áramütést okozhat.
• Az egység felszerelését a mellékelt szerelőkészlet használatával kell végezni. Egyébként a készülék leeshet és súlyos sérülést okozhat.
• A beltéri/kültéri kábelezés csatlakozásait szorosan rögzíteni kell, és a kábeleket úgy kell vezetni, hogy ne hasson rájuk olyan erő, ami kifelé húzná őket a csatlakozókból. A helytelen vagy laza csatlakozás melegedést vagy tüzet okozhat.
• A csomagolóanyagokat biztonságosan tárolja. Ilyenek a szerelés vagy szervizelés után visszamaradó csavarok, szegek, törött alkatrészek stb., a műanyag csomagoló tasakokat tépje szét és dobja ki. A gyerekek játszhatnak velük, és ez sérülést okozhat.
• Ellenőrizze az alkalmazott hűtőközeget. Kérjük, ellenőrizze a készülék típustábláját. Nem megfelelő hűtőközeg gátolhatja az egység normális működését.
• Ne kapcsolja be a megszakítót vagy a hálózatot abban az esetben, ha az előlapot, szekrényt, felső fedelet vagy a vezérlő doboz fedelét eltávolították vagy kinyitották. Ellenkező esetben az tüzet, elektromos áramütést, robbanást vagy halált okozhat.
• Használjon vákuum-szivattyút vagy inert (nitrogén) gázt szivárgási vizsgálat vagy légi kiürítés során. Ne tömörítse a levegőt vagy oxigént, és ne használjon éghető gázokat. Ellenkező esetben az tüzet vagy robbanást okozhat.

• A készüléket olyan helyiségben kell tárolni, ahol nincsenek folyamatosan működő gyújtóforrások. (például: nyílt láng, működésben lévő gázkészülék vagy működésben lévő fűtőtest).
• Ne használja jégmentesítő folyamat felgyorsítására vagy tisztítás céljából, kivéve a gyártó által javasolt módon.
• Ne lyukassza ki vagy égesse meg a hűtőközeg-ciklus rendszerét.
• Ne feledje, hogy a hűtőközeg nem feltétlenül bocsát ki szagot.
• Biztosítsa a szükséges szellőzőnyílások akadálymentességét.
• A készüléket jól szellőző területen kell tárolni, ahol a helyiség mérete megfelel a működéshez meghatározott területnek.
• A hűtőközeg csövezését védeni vagy lezární kell a sérülések elkerülése érdekében.
• A rugalmas hűtőközeg-csatlakozókat (például a beltéri és kültéri egységet összekötő vezetékeket), amelyek a szokásos műveletek során elmozdulhatnak, óvni kell a mechanikai sérülésektől.
• A forrasztott, hegesztett, vagy mechanikai kapcsolatot kell létrehozni, a szelepek nyitása előtt, hogy lehetővé tegyék a hűtőközeg áramlását a hűtőrendszer részei között.
• A mechanikus csatlakozásoknak karbantartási célból hozzáférhetőknek kell lenniük.
• A készüléket le kell választani az áramforrásról szervizelés közben, és amikor alkatrészeket cserél.
• Ne érintse meg a hűtőközegcsövet és a vízvezetéket, sem a belső alkatrészeket, amíg a készülék működik, vagy közvetlenül működés után. Ez égési vagy fagyási sérülést okozhat.
• Ne telepítse a terméket nem párhuzamos vagy hibás szerelőállványra. Ez sérülést, balesetet vagy a termék meghibásodását okozhatja.
• A készüléket a nemzeti huzalozási előírásoknak megfelelően kell beszerelni.

Üzemeltetés

• Ha a készülékbe nedvesség jut (elárasztás vagy víz alá merülés), keressen fel egy hivatalos szakszervizt és az ismételt használatbavétel előtt javíttassa meg. Fennáll a túz vagy az áramütés veszélye.
• Csak a szerviz alkatrész-jegyzékében szereplő elemeket szabad használni. Ne módosítsa a készüléket. A nem megfelelő alkatrészek használata áramütést, túlzott melegedést vagy tüzet okozhat.
• Nedves kézzel ne érintse meg, ne üzemeltesse, illetve ne javítsa a készüléket. Kihúzáskor mindig a dugaszt fogja meg. Fennáll az áramütés vagy a tűz veszélye.
• A hálózati kábel közelében ne legyen fütőtest vagy más fütőberendezés. Fennáll a tűz vagy az áramütés veszélye.
• Ne kerüljön víz az elektromos alkatrészekre. A készüléket vízforrásoktól távol szerelje fel. Fennáll a tűz, a meghibásodás vagy az áramütés veszélye.
• Ne tároljon vagy használjon éghető gázt vagy éghető anyagokat a termék közelében. Tüzveszély áll fenn.
• Zárt helyiségben ne üzemeltesse hosszú ideig a készüléket. Rendszeresen szellőztessen. Oxigénhiány léphet fel, és ez egészségkárosodást okozhat.

• Územ közben ne nyissa ki a készülék elülső védőrácsát. (Ne érintse meg az elektrosztatikus szűrőt, ha a készülék rendelkezik azzal.) Személyi sérülés, elektromos áramütés vagy a termék meghibásodásának veszélye áll fenn.

• Ha a készülék különös hangot ad, szag vagy füst jelenik meg. Azonnal kapcsolja le a kismegszakítót és húzza ki a tápkábelt. Fennáll az áramütés vagy a tűz veszélye.

• Ha sütővel, fűtőtesttel stb. egy légtérben üzemelteti a készüléket, a helyiséget időről időre szellőztesse. Oxigénhiány léphet fel, amely káros vagy halálos következményekkel járhat.
• Ha a készüléket hosszabb ideig nem használja, húzza ki a tápkábelt és kapcsolja ki a kismegszakítót. Fennáll a készülék sérülésének, károsodásának vagy nem szándékos működésének a veszélye.
• Ügyeljen arra, hogy senki (főleg gyerekek) ne léphessen vagy eshessen a kültéri egységre. Ez személyi sérülést okozhat és a készülék megrongálódhat.
• Ügyeljen arra, hogy üzem közben ne húzódhasson ki vagy sérüljön meg a hálózati kábel. Fennáll a tűz vagy az áramütés veszélye.
• SEMMIT se tegyen a tápkábelre. Fennáll a tűz vagy az áramütés veszélye.
• Ha éghető gáz szivárog, zárja el a gázt, mielőtt a készüléket bekapcsolná, és az ablakot kinyitva szellőztessen ki. Ne használja a telefont és ne működtessen semmilyen kapcsolót. Tűz- vagy robbanásveszély áll fenn.
• Ha ezt a légkondicionálót más fütőberendezéssel együtt használja, megfelelően szellőztesse a helyiséget. Ennek elmulasztása tüzet, súlyos sérülést vagy a termék meghibásodását okozhatja.
• Időszakosan (több mint egyszer/év) vízzel le kell tisztítani a höcserélőre tapadt port és sórészecskéket.
• A készülék szétszerelését, a hűtőközeg olaj és az alkatrészek kezelését a helyi és országos előírásoknak megfelelően kell végezni.

VIGYÁZAT

Üzembe helyezés

• A készüléket két vagy több személynek kell felemelnie és szállítania. Kerülje a személyi sérülést.
• Ne szerelje a készüléket olyan helyre, ahol az közvetlenül ki van téve tengeri szélnek (sós permetnek). Ez a termék korrózióját okozhatja.
• A kondenzvíz megfelelő elvezetéséhez szerelje fel az elvezető tömlőt. A rossz csatlakozás vízszivárgást okozhat.
• A készüléket vízszintezve kell felszerelni. A rezgés vagy zaj elkerülése érdekében.
• A készüléket ne szerelje fel olyan helyen, ahol a kültéri egység zaja vagy az általa termelt hő zavarhatja a szomszédságot, vagy kárt okozhat. Ez gondot jelenthet a szomszédoknak és vitákra adhat okot.
• A készülék felszerelése vagy javítása után mindig ellenőrizze a gázszivárgást (hűtőközeg). Ha nem elegendő a hűtőközeg mennyisége, a készülék meghibásodhat.
• A hűtőközeg áramkörén dolgozó vagy abba beavatkozó személyeknek értékelő hatóság által iparilag akkreditált érvényes tanúsítvánnyal kell rendelkezniük, amely hatóság tanúsítja a kompetenciájukat arra, hogy biztonságosan tudják kezelni a hűtőközeget az iparág elismert értékelési előírásaival összhangban.

• Viseljen megfelelő védőfelszerelést (PPE) a termék telepítése, működtetése vagy karbantartása során.
• Ha a hálózati kábel megsérül, akkor azt csak a gyártótól vagy a hivatalos szakszerviztől beszerezhető speciális kábellel vagy szerelvénnyel szabad kicserélni.
• A csővezetékeket védeni kell a fizikai sérüléstől.
• A termék telepítésekor párhuzamosan tartsa a szintet. Ellenkező esetben rezgést vagy vízszivárgást okozhat. Ez sérülést vagy balesetet okozhat.
• Amennyiben bárki más, mint hivatalos szakember telepíti, javítja vagy módosítja az LG Electronics légkondicionáló termékeit, a garancia érvényét veszti.
• Ilyen esetekben a javítással kapcsolatos összes költség a tulajdonost terheli.
• Megszakító eszközt kell beépíteni a rögzített vezetékezésbe a bekötési szabályoknak megfelelően.
• Ne helyezzen lefolyótömlőt a lefolyóba vagy a talajcsőbe. Kellemetlen szagok jelentkezhetnek, és ez a hőcserélő vagy a cső korrózióját eredményezi.
• Ne telepítse az egységet potenciálisan robbanásveszélyes környezetbe.

Üzemeltetés

• A készüléket ne használja speciális célra, pl. élelmiszerek, műalkotások stb. megőrzésére. Ez egy háztartási légkondicionáló, és nem precíziós hűtörendszer. Fennáll a károsodás vagy anyagi kár veszélye.
• Ne torlaszolja el a be- vagy kilépő levegőáramot. Ez a készülék károsodását okozhatja.
• A tisztításhoz puha rongyot használjon. Ne használjon durva tisztítószereket, oldószereket vagy fröccsenő vizet. Tüz, elektromos áramütés vagy a készülék műanyag alkatrészeinek sérülésének veszélye áll fenn.
• A levegőszűrő eltávolításakor ne érintse meg a készülék fém alkatrészeit. Személyi sérülés veszélye áll fenn.
• Ne lépjen rá a készülékre és ne helyezzen rá semmit. (kültéri egységek) Fennáll a személyi sérülés és a készülék károsodásának veszélye.
• Tisztítás után mindig gondosan helyezze vissza a szűrőt. A szűrőt kéthetenként, vagy ha kell, gyakrabban tisztítsa ki. Az elkoszolódott szűrő rontja a hatásfokot.
• A légkondicionáló működése közben a levegő be- és kimeneti nyílásain ne dugja be a kezét és semmilyen más tárgyat. Az éles és mozgó alkatrészek sérülést okozhatnak.
• Legyen óvatos a termék kicsomagolása és felszerelése során. Az éles peremek sérülést okozhatnak.
• Ha a javítás során a hűtőgáz szivárog, ne érjen a szivárgó gázhoz. A hűtőgáz fagyási sérülést okozhat.
• Az eltávolítás vagy leszerelés során ne döntse meg a készüléket. A kondenzvíz kifolyhat.
• Ne keverjen be levegőt vagy más gázt, mint ami a rendszer hűtőközegeként elő van írva. Ha a hűtőközeg rendszerébe levegő kerül, túl nagy nyomás keletkezik, ami a berendezés károsodását vagy személyi sérülést okozhat.

- Ha a felszerelés során a hűtőgáz szivárog, azonnal szellőztesse ki a helyiséget. Ellenkező esetben egészségkárosodást szenvedhet.

- A készülék burkolatának leszerelését, a hűtőolaj és az alkatrészek kezelését a helyi és nemzeti előírásoknak megfelelően kell végezni.

- A távvezérlőben lévő elemeket ugyanolyan típusúra cserélje le. Ne használjon vegyesen régi és új, vagy eltérő típusú elemeket. Fennáll a tűz vagy a készülék károsodásának veszélye.

- Az elemeket ne töltse újra és ne szedje szét. Az elemeket ne dobja tűzbe. Eléghetnek és felrobbanhatnak.

- Ha az elemekből folyadék kerül a börére vagy ruhájára, alaposan mossa le tiszta vízzel. Ha az elemek szivárognak, ne használja a távvezérlőt. Az elemekben lévő vegyi anyagok maró hatásúak, illetve más egészségkárosodást okozhatnak.

- Ha lenyeli az elemböl kiszivárgott folyadékot, alaposan mossa ki a száját, majd forduljon orvoshoz. Ennek elmulasztása súlyos egészségkárosodást okozhat.

- Ne járassa hosszabb ideig a légkondicionálót, ha nagyon nagy a levegő páratartalma és egy ajtó vagy ablak nyitva maradt. A kicsapódó pára vagy cseppvíz benedvesítheti vagy károsíthatja a bútorokat.

- A légkondicionáló hideg vagy meleg légáramlata ne érjen közvetlenül bőrt, gyermeket vagy növényt. Ez egészségkárosodást okozhat.

- Ne igya meg a készülékből leengedett cseppvizet. Ez a víz nem tiszta és súlyos egészségügyi problémákat okozhat.

- A magasan elhelyezett készülék tisztításakor, karbantartásakor vagy javításakor használjon stabilan álló széket vagy létrát. Legyen óvatos és kerülje el a sérülést.

- A készüléket úgy kell tárolni, hogy a mechanikai sérülés kockázata ne álljon fenn.

- Karbantartás csak a gyártó által ajánlott módon végezhető. Más szakképzett személy segítségét igénylő karbantartási és javítási munkálatok csak a gyúlékony hűtőközegek használatában jártas személy felügyelete mellett végezhető.

- A csővezetékek telepítését minimalizálni kell.

- Amikor a mechanikai csatlakozókat újból beltérben használják, fel kell újítani ezeknek a szigetelését.

- Amennyiben a fáklyázott csatlakozót újrahasználják beltérben, a fáklya részt újra kell gyártatni.

- Megszakító eszközt kell beépíteni a rögzített vezetékezésbe a bekötési szabályoknak megfelelően.

- Ezt a készüléket csökkent fizikai, érzékelő vagy értelmi képességgel, illetve tapasztalattal nem rendelkező személyek (beleértve a gyermekeket) nem használhatják, kivéve ha a biztonságukért felelős személy felügyelete alatt állnak, és a készülék használatára utasítást kaptak. A gyermekekre felügyelni kell annak érdekében, hogy megakadályozzuk, hogy a készülékkel játsszanak.

- Ezt a készüléket 8 éves kor alatti gyermekek, illetve idős, csökkent fizikai vagy értelmi képességekkel rendelkező vagy tapasztalatlan személyek nem használhatják, kivéve ha olyan személy felügyelete alatt állnak, akitől a készülék biztonságos használatára utasítást kaptak, és megértették a készülék használatával kapcsolatos veszélyeket. Gyermekek nem játszhatnak a készülékkel. A készülék tisztítását és karbantartását gyermekek felügyelet nélkül nem végezhetik.

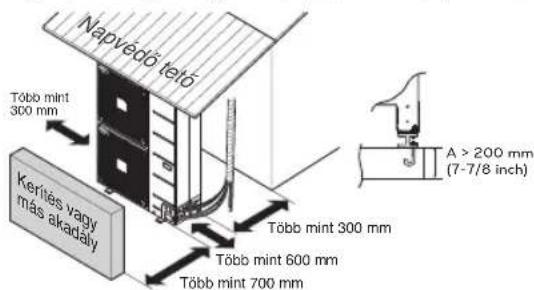

FELSZERELÉSI HELYEK

• Ha az egység fölé napsugárzás és eső ellen védő árnyékolást szerel, ügyeljen arra, hogy ez ne akadályozza a kondenzátorból távozó hő útját.
• A készülék előtt, mögött és mellett biztosítsa a nyilakkal jelölt szabad területet.
• Állatokat vagy növényeket ne helyezzen a meleg levegő útjába.
• Vegye figyelembe a légkondicionáló súlyát, és olyan helyet válasszon, ahol a zaj és a rezgés a legkisebb.
• Válasszon olyan helyet, ahol a meleg levegő áramlása és a zaj nem zavarja a szomszédságot.
• Olyan hely, amely megfelelően képes megtartani a kültéri egység súlyát, ellenáll a rezgésnek, és lehetővé teszi a vízszintes felszerelést
• Olyan hely, amelyet nem ér közvetlenül eső vagy hó
• Olyan hely, amelyre nem esik hó vagy jégcsap
• Olyan hely, amely nem rendelkezik gyenge padlózattal vagy alappal, mint az épület régebbi részei, és nem halmozódik fel hó.

Napvedő tefő Tóbb mint 300 mm Kerlés vagy más akadály Tóbb mint 300 mm Tóbb mint 600 mm Tóbb mint 700 mm A > 200 mm (7-7/8 inch)

VIGYÁZAT

Óvatosan szállítsa a készüléket.

• Ne egyetlen személy vigye a készüléket, ha az nehezebb, mint 20 kg.
• Egyes termékek csomagolásához PP-szalagokat alkalmaznak. Ezeket ne használja a szállításhoz, mert veszélyesek.
• Csupasz kézzel ne érintse meg a höcserélő ventilátorlapátjait. Ilyen esetben megvághatja a kezét.
• A műanyagzacskókat tépje el és dobja ki úgy, hogy kisgyerekek ne játszhassanak velük. A műanyagzacskók a kisgyerekek fulladásos halálát okozhatják.
• A kültéri egységet mindig négy ponton rögzítve szállítsa. 3 ponton felemelve és szállítva a kültéri egység helyzete bizonytalan és leeshet.
• Két, legalább 8 m hosszú hevedert használjon.
• A sérülés elkerülése érdekében helyezzen rongyot vagy kartonpapírt azokra a pontokra, ahol a hevederek érintkeznek a készülékkel.
• Az emelési pont a készülék súlypontja legyen.

ÖSSZEKÖTŐCSÖVEK

Csővezeték előkészítése

- Használjon a dezoxidizált réz csőanyagokat a telepítéshez.

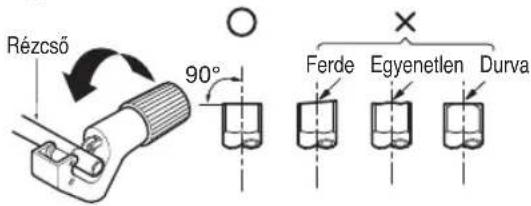

Vágja el a csöveket és a kábelt.

Rézcső 90° × Ferde Egyenetlen Durva

Sorja eltávolítása

• Teljesen távolítsa el az összes sorját a cső/vezeték keresztmetszetéről.
• A rézcső/vezeték végét lefelé irányítva távolítsa el a sorját, hogy elkerülje, a sorja beleesését a csőbe.

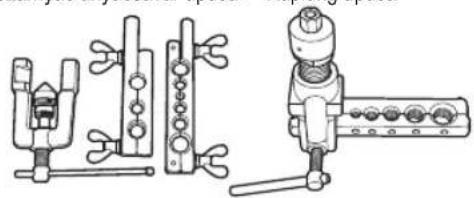

Peremezéses munka

Csőátmérőhüvelyk (mm)	„A“ hüvelyk (mm)
	Szárnyas anyacsavar típusa	Kuplung típusa
∅ 1/4 (∅ 6.35)	0.04~0.05 (1.1~1.3)	0~0.02(0~0.5)
∅ 3/8 (∅ 9.52)	0.06~0.07 (1.5~1.7)
∅ 1/2 (∅ 12.7)	0.06~0.07 (1.6~1.8)
∅ 5/8 (∅ 15.88)	0.06~0.07 (1.6~1.8)
∅ 3/4 (∅ 19.05)	0.07~0.08 (1.9~2.1)

• A felfüggesztett egység szállításakor vezesse át a köteleket az egység alatt, és használja az elülső és hátsó felfüggesztési pontokat.
• Mindig a négy ponthoz erősített kötelekkel emelje meg az egységet, hogy ne érje ütés az egységet.
• A köteleket 40°-os vagy annál kisebb szögben csatlakoztassa az egységhez.

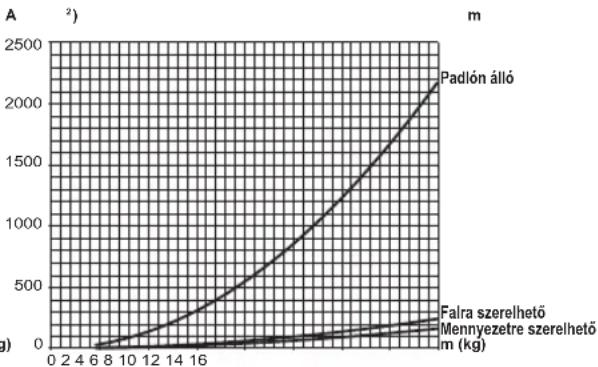

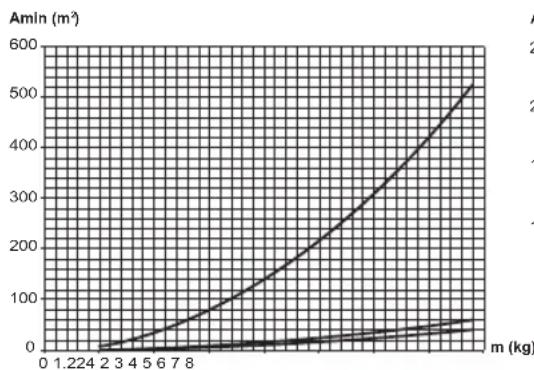

Minimális alapterület (az R32-nek)

• A készüléket a minimális alapterületnél nagyobb helyiségben kell telepíteni, működtetni és tárolni.
• A táblázat grafikonjának segítségével határozza meg a minimális terület.
• Az (EU-s piacra szánt) konzolmodellt csak az IEC 60335-2-40:2018 Edition 6.0-nak megfelelően szabad telepíteni.

IEC 60335-2-40:2013+A1:2016 Edition 5.1 IEC 60335-2-40:2018 Edition 6.0

• A készüléket a minimális alapterületnél nagyobb helyiségben kell telepíteni, működtetni és tárolni.
• A táblázat grafikonjának segítségével határozza meg a minimális terület.
• Amin : minimális hely ami szükséges a telepítéshez

IEC 60335-2-40:2013+A1:2016 Edition 5.1
IEC 60335-2-40: 2018 Edition 6.0
IEC 60335-2-40:2013+A1:2016 Edition 5.1
IEC 60335-2-40: 2018 Edition 6.0
IEC 60335-2-40:2013+A1: IEC 60335-2-40:2016 Edition 5.1 2018 Edition 6.0

Padlón álló		Padlón álló
m (kg)	A min (m ^2 )	m (kg)	A min (m ^2 )
< 1.224		< 1.842
1.224	12.9	1.842	28.88
1.4	16.82	2.0	34.04
1.6	21.97	2.2	41.19
1.8	27.80	2.4	49.02
2.0	34.32	2.6	57.53
2.2	41.53	2.8	66.72
2.4	49.42	3.0	76.60
2.6	58.00	3.2	87.15
2.8	67.27	3.4	98.39
3.0	77.22	3.6	110.30
3.2	87.86	3.8	122.90
3.4	99.19	4.0	136.17
3.6	111.20	4.2	150.13
3.8	128.90	4.4	164.77
4.0	137.29	4.6	180.09
4.2	151.36	4.8	196.09
4.4	166.12	5.0	212.77
4.6	181.56	5.2	230.13
4.8	197.70	5.4	248.18
5.0	214.51	5.6	266.90
5.2	232.02	5.8	286.30
5.4	250.21	6.0	306.39
5.6	269.09
5.8	288.65
6.0	308.90

Falra szerelhető		Falra szerelhető
m (kg)	Amin (m 3)	m (kg)	Amin (m 2)
< 1.224 -		< 1.842 -
1.224 1.43		1.842 4.44
1.4	1.87	2.0	4.83
1.6	2.44	2.2	5.31
1.8	3.09	2.4	5.79
2.0	3.81	2.6	6.39
2.2	4.61	2.8	7.41
2.4	5.49	3.0	8.51
2.6	6.44	3.2	9.68
2.8	7.47	3.4 10.93
3.0	8.58	3.6 12.26
3.2	9.76	3.8 13.66
3.4 11.02		4.0 15.13
3.6 12.36		4.2 16.68
3.8 13.77		4.4 18.31
4.0 15.25		4.6 20.01
4.2 16.82		4.8 21.79
4.4 18.46		5.0 23.64
4.6 20.17		5.2 25.57
4.8 21.97		5.4 27.58
5.0 23.83		5.6 29.66
5.2 25.78		5.8 31.81
5.4 27.80		6.0 34.04
5.6 29.90
5.8 32.07
6.0 34.32

Mennyezetre szerelhető		Mennyezetre szerelhető
m (kg) A	min (m ^2 )	m (kg) A	min (m ^2 )
< 1.224 -		< 1.842 -
1.224 0.956		1.842 3.64
1.4	1.25	2.0	3.95
1.6	1.63	2.2	4.34
1.8	2.07	2.4	4.74
2.0	2.55	2.6	5.13
2.2	3.09	2.8	5.53
2.4	3.68	3.0	5.92
2.6	4.31	3.2	6.48
2.8	5.00	3.4	7.32
3.0	5.74	3.6	8.20
3.2	6.54	3.8	9.14
3.4	7.38	4.0 10.13
3.6	8.27	4.2 11.17
3.8	9.22	4.4 12.26
4.0 10.21		4.6 13.40
4.2 11.26		4.8 14.59
4.4 12.36		5.0 15.83
4.6 13.50		5.2 17.12
4.8 14.70		5.4 18.46
5.0 15.96		5.6 19.85
5.2 17.26		5.8 21.30
5.4 18.51		6.0 22.79
5.6 20.01
5.8 21.47
6.0 22.98

ELEKTROMOS VEZETÉKEZÉS

- Kövesse az elektromos berendezésekre és vezetékezési előírásokra vonatkozó hivatalos műszaki szabványok utasításait és az elektronos szolgáltató útmutatásait.

! FIGYELMEZTETÉS

Az elektromos szerelést erre felhatalmazott szakembereknek kell végezniük, az előírásoknak és ennek a szerelési útmutatónak megfelelő speciális áramkörök használatával. Ha a tápellátó áramkör kapacitása nem megfelelő, vagy a szerelés hibás, az áramütést vagy tüzet okozhat.

Az elektromos vezetékezést a kábelezési rajz szerint végezze el.

• Minden vezetékezésnek meg kell felelnie a helyi előírásoknak.
• Olyan tápellátást használjon, amely megfelel a légkondicionáló áramfelvételének.
• A tápfeszültség-forrás és a készülék között használjon szabványos, érintésvédelmi kismegszakítót. Az összes tápfeszültség-vonalat megszakító leválasztó eszközt kell alkalmazni.
• Csak szakember által javasolt kismegszakítót használjon.

Kültéri egységre vagy B.D. egységre csatlakozik.

Ügyeljen arra, hogy a kültéri egységet a földelésre csatlakoztassa. Ne csatlakoztassa a földelőkábelt a gázcsövekhez, folyadékcsövekhez, villámhárítókhoz vagy telefonföldelő vezetékekhez. A nem megfelelő földelés áramütést okozhat.

1)

Modell (Btu/h)	Fázis (∅)	ELCB
14 k/16 k	1	15 A
18 k/21 k/24 k	1	20 A
27 k/30 k	1	25 A

• A részletes elektromos jellemzőkért lásd a PDB-t
• A kültéri egység bekötésének megfelelően egyenként csatlakoztassa a vezetékeket a vezérlőkártya csatlakozóihoz.
• Gondoskodjon arról, hogy a kültéri egység vezetékeinek színei és érintkező számai egyezzenek a beltéri egységével.
• Ha a kültéri és a beltéri készülék közötti távolság nagyobb mint 40 méter, akkor a kommunikációs és tápfeszültség-kábeleket elválasztva vezesse.
• A készülékek tápvezetéke nem lehet kisebb kapacitású, mint a polikloroprén burkolatú kábel. (kódjelzés: 60245 IEC 57)

A vezetők minimális keresztmetszeti felülete

A készülék áramerőssége: A	Névleges keresztmetszet mm2
≤ 6 0.75
>6 és ≤ 10 1.0
>10 és ≤ 16 1.5
>16 és ≤ 25 2.5
>25 és ≤ 32 4
>32 és ≤ 40 6

KARBANTARTÁS

Az optimális teljesítmény és a meghibásodások megelőzése érdekében a készüléket rendszeresen tisztítsa.

VIGYÁZAT

• Kapcsolja ki a készüléket és húzza ki a tápkábelt, mielött bármilyen karbantartási munkálathoz kezd; ellenkező esetben elektromos áramütés veszélye áll fenn.
• A szűrők tisztításához soha ne használjon 40 °C-nál melegebb vizet. Ez deformációt vagy elszíneződést okozhat.
• A szűrők tisztításához ne használjon illó anyagokat. Ezek a termék felületének károsodását okozhatják.

Kezelési tippek

• Ne hűtse túl a helyiséget.
  Ez nem egészséges és pazarolja az áramot.
• Tartsa zárva az árnyékolókat vagy függönyöket.
  A légkondicionáló üzemeltetése közben ne érje közvetlen napsugárzás a helyiséget.
• Legyen a helyiség hömérséklete egyenletes.
  Úgy állítsa be a légáram függőleges és vízszintes irányát, hogy a helyiség hőmérséklete egyenletes legyen.
• Gondoskodjon arról, hogy az ajtók és ablakok szorosan zárva legyenek.
  A lehetőséghez képest kerülje az ajtók és ablakok nyitását, hogy a hideg levegő ne szökjön el.
• Rendszeresen tisztítsa a levegőszűrőt.
  A levegőszűrő eltömődése csökkenti a légáramot és rontja a hűtő és páramentesítő hatást. Legalább kéthetenként tisztítsa a szűrőt.
• Idönként szellőztesse ki a helyiséget.
  Mivel az ablakokat zárva tartjuk, néha nyissa ki öket és szellőztesse a helyiséget.
