Tipo de producto	Climatizador multi-split exterior
Marca	LG
Modelo	MU2R17
Refrigerante	R32
Capacidad nominal	17 000 Btu/h (estimación)
Alimentación eléctrica	220-240 V ~ 50/60 Hz, monofásico
Corriente nominal	20 A (disyuntor recomendado)
Presión máxima permitida (alta)	4.2 MPa
Presión máxima permitida (baja)	2.4 MPa
Nivel sonoro (presión acústica)	< 70 dB(A)
Número de unidades interiores conectables	Hasta 2 (según designación MU2)
Tipo de instalación	Exterior, sobre soporte estable
Funciones principales	Enfriamiento, calefacción (bomba de calor)
Mantenimiento corriente	Limpieza del filtro cada 2 semanas
Limpieza del intercambiador	Al menos una vez al año con agua
Instrucciones de seguridad	Instalación por profesional autorizado, parada automática en caso de anomalía
Piezas de repuesto disponibles	Filtro de aire, mando a distancia, pilas
Reparabilidad	Recurrir a un centro autorizado; garantía anulada si intervención no profesional
Clase de eficiencia energética	No especificada en el manual
Informaciones generales	Manual disponible en varios idiomas; respetar las normas locales

Preguntas frecuentes - MU2R17 LG

¿Cómo instalar la unidad exterior del climatizador LG MU2R17?

La instalación debe ser realizada por un profesional autorizado. Elija una ubicación estable, protegida del sol directo y la lluvia, con un espacio libre de al menos 300 mm alrededor para la ventilación. Utilice los kits de instalación proporcionados y respete las distancias mínimas indicadas en el manual.

¿Qué tipo de refrigerante utiliza el climatizador LG MU2R17?

Este modelo utiliza el refrigerante R32, que es inflamable. Asegúrese de que la instalación se realice en una habitación bien ventilada y sin fuente de ignición. La cantidad total de refrigerante no debe exceder los límites de superficie mínima de la habitación.

¿Con qué frecuencia hay que limpiar el filtro de aire?

El filtro de aire debe limpiarse cada dos semanas o más a menudo si es necesario. Un filtro sucio reduce la eficiencia del aparato. Utilice un paño suave y agua tibia (no más de 40 °C), y evite detergentes agresivos.

¿Qué hacer en caso de fuga de gas refrigerante?

Corte inmediatamente la alimentación y ventile la habitación. No toque el gas ya que puede provocar congelaciones. Contacte a un profesional autorizado para reparar la fuga. En caso de fuga inflamable, cierre la llave de paso del gas y abra las ventanas antes de manipular el interruptor.

¿Puede calentar el climatizador LG MU2R17?

Sí, este modelo es una bomba de calor (tipo H en la designación) que proporciona tanto enfriamiento como calefacción. Asegúrese de que la unidad exterior esté instalada en un lugar despejado para optimizar el rendimiento.

¿Cuál es la presión máxima del circuito refrigerante?

La presión máxima permitida es de 4.2 MPa lado de alta presión y 2.4 MPa lado de baja presión. No supere nunca estos valores para evitar cualquier riesgo de fallo o explosión.

¿Cómo conectar la alimentación eléctrica de la unidad exterior?

Confíe la conexión a un electricista calificado. Utilice un disyuntor diferencial adecuado (20 A recomendado) y respete los códigos eléctricos locales. El cable de alimentación debe ser un cable reforzado tipo 60245 CEI 57. Asegúrese de que la tierra esté correctamente conectada.

¿Qué mantenimiento regular necesita este climatizador?

Limpie el filtro de aire cada dos semanas y haga limpiar el intercambiador de calor al menos una vez al año con agua. Verifique la ausencia de fugas de refrigerante después de cada intervención. Antes de cualquier operación, corte la alimentación.

¿Puedo instalar yo mismo el climatizador LG MU2R17?

No, la instalación debe ser realizada por un profesional autorizado. Cualquier intervención no autorizada anula la garantía y puede presentar riesgos de lesión, incendio o descarga eléctrica.

¿Qué hacer si el climatizador no funciona correctamente?

Verifique primero la alimentación y el disyuntor. Si el aparato emite ruidos anormales, olor o humo, corte inmediatamente la alimentación y contacte al servicio postventa. No intente repararlo usted mismo.

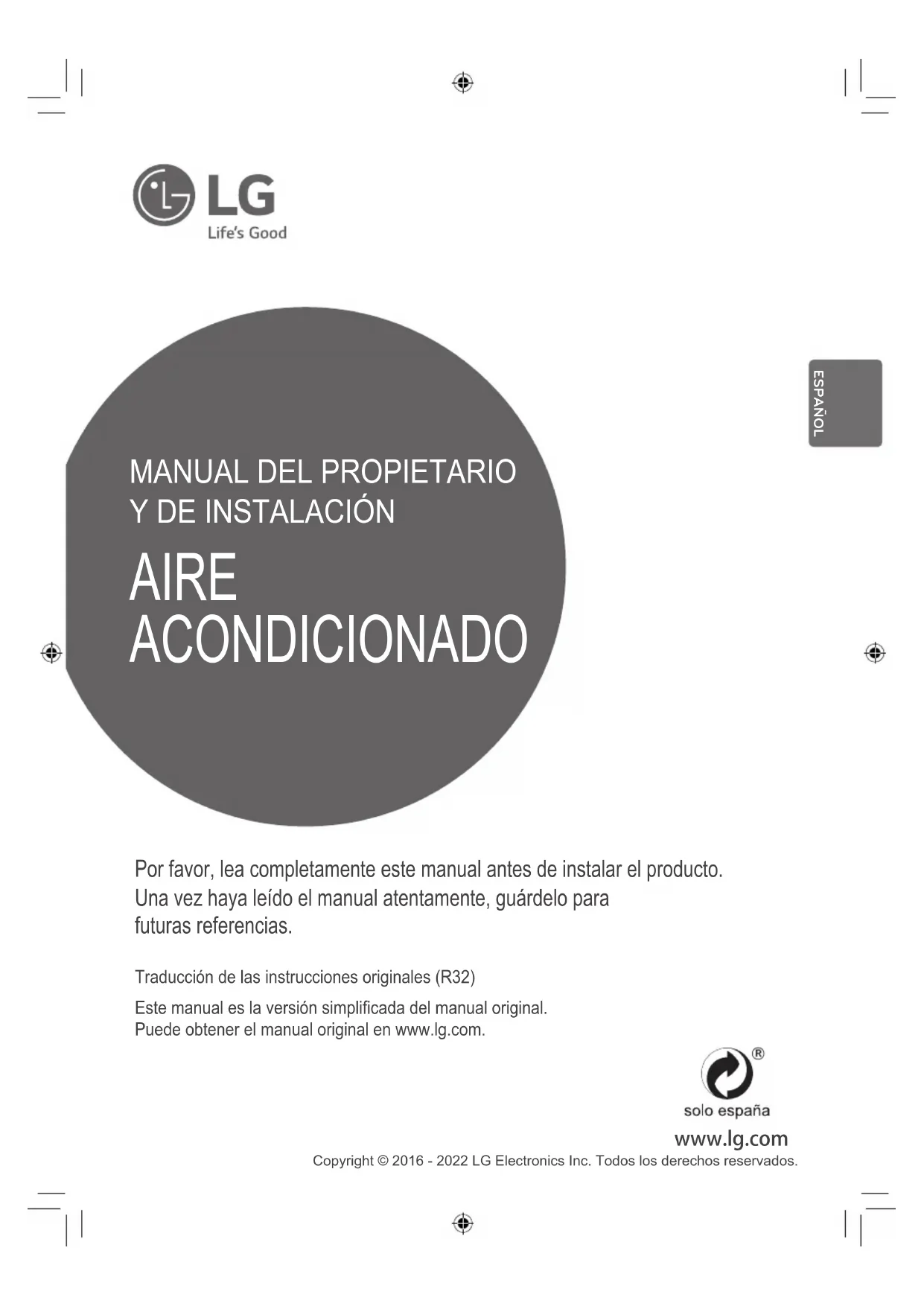

MANUAL DE USUARIO MU2R17 LG

MANUAL DEL PROPIETARIO Y DE INSTALACIÓN

AIRE ACONDICIONADO

Por favor, lea completamente este manual antes de instalar el producto. Una vez haya leído el manual atentamente, guárdelo para futuras referencias.

Traducción de las instrucciones originales (R32)

Este manual es la versión simplificada del manual original.

Puede obtener el manual original en www.lg.com.

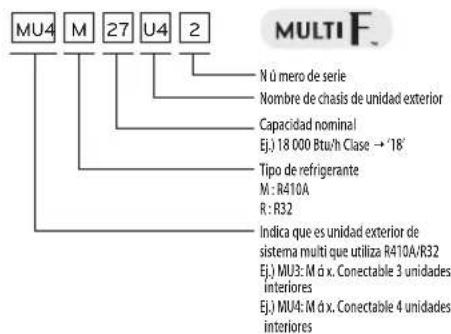

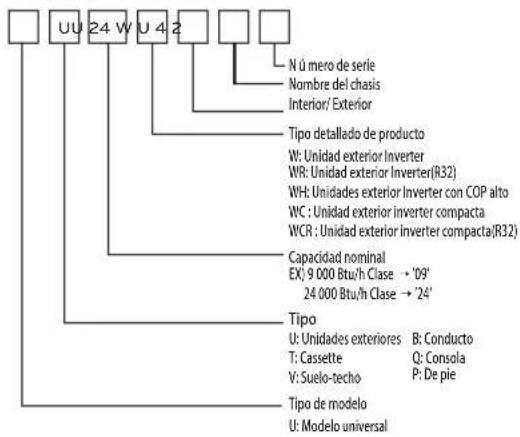

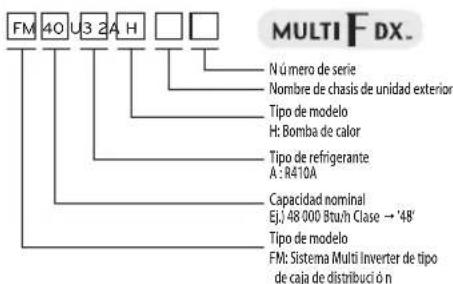

DESIGNACIÓN DEL MODELO

Información del producto

- Nombre del producto: Aparato de aire acondicionado - Nombre del modelo:

• Información adicional: Número de serie al que se hace referencia en el código de barras del producto.
• Presión máx. permitida
  Lado alto: 4,2 MPa Lado bajo: 2,4 MPa
• Refrigerante: R32

Emisiones de ruido aéreo

La presión de sonido medida A emitida por este producto es inferior a 70 dB.

** El nivel de ruido puede variar dependiendo del emplazamiento.

Las cifras indicadas son el nivel de emisión y no suponen necesariamente niveles seguros de trabajo.

Aunque existe una correlación entre los niveles de emisión y exposición, esto no puede utilizarse para determinar con fiabilidad si son necesarias precauciones adicionales.

Los factores que afectan al nivel real de exposición de los trabajadores incluyen las características del lugar de trabajo y otras fuentes de ruido, es decir, el número de equipos y otros procesos adyacentes y la duración de la exposición del operario al ruido. Asimismo, el nivel de exposición permitido puede variar entre los diferentes países.

Sin embargo, esta información permitirá al usuario de los equipos hacer una mejor evaluación

INSTRUCCIONES DE SEGURIDAD

	Lea las precauciones en este manual cuidadosamente antes de operar la unidad.		Este aparato está lleno de refrigerante inflamable.(para R32)
	Este símbolo indica que el Manual de uso debe leerse atentamente.		Este símbolo indica que el personal de servicio debe manipular este equipo según lo indicado en el Manual de instalación.

Las siguientes instrucciones de seguridad tienen por objetivo evitar riesgos imprevistos o daños derivados de un funcionamiento poco seguro o incorrecto del aparato. Las instrucciones se dividen en "ADVERTENCIAS" y "PRECAUCIONES", como se describe a continuación.

Este símbolo se muestra para indicar cuestiones y acciones que pueden suponer un riesgo. Lea con atención la parte señalada con este símbolo y siga las instrucciones a fin de evitar riesgos.

ADVERTENCIA

Indica que, de no seguirse las instrucciones, pueden producirse lesiones graves o la muerte.

PRECAUCIÓN

Indica que, de no seguirse las instrucciones, pueden producirse lesiones menos graves o daños en el aparato.

ADVERTENCIA

• La instalación o reparaciones hechas por personas no cualificadas pueden ponerle en peligro a usted y a otros.
• El trabajo de instalación debe realizarse de acuerdo con los estándares nacionales de cableado y solamente lo llevará a cabo personal autorizado.
• La información contenida en el manual está destinada al uso por parte de un técnico de servicio cualificado que esté familiarizado con los procedimientos de seguridad y equipado con las herramientas y los instrumentos de prueba adecuados.
• El no leer y seguir cuidadosamente todas las instrucciones de este manual puede resultar en el mal funcionamiento del equipo, daños a la propiedad, lesiones personales y/o la muerte.
• Se debe cumplir el reglamento nacional sobre gas.
• En este equipo se debe colocar un conductor de suministro eléctrico que cumpla con el reglamento nacional.
• Los conductos conectados al aparato no deben contender ninguna fuente de ignición. (para R32)

Instalación

• No utilice un disyuntor defectuoso o con una capacidad nominal inferior a la necesaria. Utilice un disyuntor y un fusible con una capacidad nominal correcta. Existe riesgo de incendio o descargas eléctricas.
• Para eléctrico, contacte con su proveedor, vendedor, un electricista cualificado o con un Centro de Servicio Autorizado. No desmonte ni repare el aparato usted mismo. Existe riesgo de incendio o descargas eléctricas.

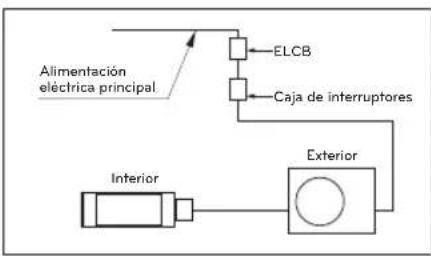

• Conecte la unidad siempre a una toma de tierra como muestra el esquema de cableado. No conecte la toma de tierra a tuberías de gas o agua, a un pararrayos o a un cable de toma de tierra de teléfono. Existe riesgo de incendio o descargas eléctricas.
• Instalar de modo seguro el panel y la tapa de la caja de control. Existe riesgo de incendio o de descarga eléctrica debido al polvo, agua, etc.
• Utilice un disyuntor o un fusible con la clasificación adecuada. Existe riesgo de incendio o descargas eléctricas.
• No modifique ni alargue el cable de alimentación. Si el cable de alimentación tiene rasguños o la cubierta pelada o deteriorada, entonces deberá ser reemplazado. Existe riesgo de incendio o descargas eléctricas.
• Para la instalación, retirada o reinstalación, póngase en contacto con el distribuidor o un centro de servicio técnico autorizado. Existe riesgo de incendio, descargas eléctricas, explosión o heridas.
• No instale el producto en un estante defectuoso. Asegúrese de que el área de instalación no se deteriora con el tiempo. Podría hacer que la unidad se caiga.
• No instale la unidad exterior en una base móvil o en un lugar desde donde pueda caerse. La caída de la unidad exterior puede causar daños materiales o personales, incluso la muerte.
• En la unidad exterior, el condensador de aumento proporciona electricidad de alto voltaje a los componentes eléctricos. Asegúrese de descargar el condensador completamente antes de realizar algún trabajo de reparación. Un condensador cargado puede causar descargas eléctricas.
• Para la instalación de la unidad, utilice el kit de instalación que acompaña al producto. De lo contrario, la unidad podría caer y causarle lesiones graves.
• Las conexiones interiores/exteriores de los cables deben asegurarse con fuerza y el cable debe colocarse correctamente de manera que no exista ninguna fuerza que tire del cable desde los bornes de conexión. Una conexión incorrecta o demasiado suelta puede generar fuego o provocar un incendio.
• Deshágase de forma segura de los materiales de embalaje. Como los tornillos, clavos, pilas, elementos rotos, etc... tras la instalación o reparación y, a continuación, rompa y deshágase de las bolsas de plástico del embalaje. Los niños podrían jugar con ellas y sufrir lesiones.
• Asegúrese de comprobar el uso del refrigerante. Lea la etiqueta de la unidad. Un refrigerante incorrecto puede impedir el funcionamiento normal de la unidad.

• No encienda el interruptor ni la energía cuando el panel frontal, el gabinete, la cubierta superior o la cubierta de la caja de control se hayan retirado o abierto. De otra forma, puede causarse un incendio, un choque eléctrico, explosión o muerte.

• Use una bomba de vacío o gas inerte (nitrógeno) cuando haga la prueba de fuga o la purga de aire. No use aire comprimido ni oxígeno y no use gases inflamables. De otra forma, puede causar un incendio o una explosión.

• El equipo debe almacenarse en un espacio sin fuentes de encendido que operen continuamente (por ejemplo: llamas abiertas, un equipo que opere a gas o un calentador eléctrico operativo).
• No use medios para acelerar el proceso de descongelamiento o para la limpieza, distintos a los recomendados por el fabricante.
• No perfore ni queme el sistema del ciclo refrigerante.
• Esté consciente que puede ser que los refrigerantes no tengan olor.
• Mantenga las aberturas de ventilación necesarias libres de obstáculos.
• El equipo debe almacenarse en un área bien ventilada donde el tamaño del espacio corresponda al área del espacio especificada para la operación.
• El tubo del refrigerante debe estar protegido o encastrado para evitar daños.
• Los conectores refrigerantes flexibles (tales como las líneas de conexión entre la unidad de espacio interior y exterior) que pueden desplazarse durante las operaciones normales deben protegerse contra el daño mecánico.
• Se debe realizar una conexión mediante cobresoldadura, soldadura o de tipo mecánico antes de abrir las válvulas para permitir que el refrigerante fluya entre las piezas del sistema refrigerante.
• Se debe poder acceder a las conexiones mecánicas para realizar tareas de mantenimiento.
• El aparato se debe desconectar de la fuente de alimentación durante las labores de servicio y la sustitución de piezas.
• No toque la tubería de refrigerante ni la tubería de agua ni ninguna pieza interna mientras la unidad esté funcionando o inmediatamente después de la operación. Puede causar quemaduras o congelaciones.
• No instale el producto en un soporte de instalación que no esté en paralelo o esté defectuoso. Esto podría causar lesiones, accidentes o dañar el producto.
• El aparato debe instalarse de acuerdo con las normas nacionales de cableado.

Funcionamiento

• Si la unidad se moja (por inmersión o inundación), póngase en contacto con un centro de servicio técnico para repararlo antes de usarlo de nuevo. Existe riesgo de incendio o descargas eléctricas.
• Asegúrese de usar sólo aquellas partes que figuren en la lista de piezas svc. Nunca trate de modificar el equipo. Usar componentes inadecuados puede causar descargas eléctricas, generar un calor excesivo o un incendio.
• No toque, utilice o repare la unidad con las manos mojadas. Sujete el enchufe al tirarlo. Existe riesgo de descarga eléctrica o de incendio.
• No coloque una estufa u otro aparato de calefacción cerca del cable de alimentación. Existe riesgo de incendio o de descarga eléctrica.

• No permita que circule agua dentro de las piezas eléctricas. Instale la unidad alejada de cualquier fuente de agua. Existe riesgo de incendio, averías en el producto o descargas eléctricas.

• No guarde, use o permita siquiera que haya gas inflamable o combustibles cerca de la unidad. Existe riesgo de incendio.

• No utilice el producto en un lugar cerrado durante un largo periodo de tiempo. Ventile regularmente. Podría ocasionarse una deficiencia de oxígeno y ello dañaría su salud.
• No abra la rejilla de entrada del producto durante su funcionamiento. (No toque el filtro electrostático, si lo incorpora la unidad.) Existe riesgo de lesiones, descargas eléctricas o averías del producto.
• Si oye ruidos extraños o sale olor o humo del producto. Apague el disyuntor o desconecte el cable de alimentación. Existe riesgo de descarga eléctrica o de incendio.
• Ventile la habitación del producto periódicamente mientras lo esté usando junto con una estufa o un elemento calefactor, etc. Podría ocasionarse una deficiencia de oxígeno y ello dañaría su salud.
• Cuando no vaya a utilizar el producto durante un periodo de tiempo prolongado, desconecte el enchufe y apague el disyuntor. Existe riesgo de daños o averías del producto, o un funcionamiento no deseado.
• Asegúrese de que nadie, en especial los niños, pueda pisar o tropezar con la unidad exterior. Esto podría causar lesiones personales y daños en el producto.
• Asegúrese de que el cable no pueda desenchufarse de un tirón ni resultar dañado durante el funcionamiento. Existe riesgo de incendio o descargas eléctricas.
• No coloque NINGÚN OBJETO sobre el cable de alimentación. Existe riesgo de incendio o descargas eléctricas.
• En caso de fugas de gas inflamable, cierre la válvula del gas y abra las ventanas para ventilar la habitación antes de encender el producto. No utilice el teléfono ni encienda o apague interruptores. Existe riesgo de explosión o incendio.
• Asegúrese de ventilar suficientemente la estancia cuando este aparato de aire acondicionado y un aparato de calefacción, como, por ejemplo, una estufa, se utilicen simultáneamente. De lo contrario, podría ocasionarse un incendio, lesiones graves o fallos del aparato.
• Limpie de forma periódica (más de una vez al año) las partículas de polvo o sal adheridas al intercambiador de calor por medio de agua.
• El desmontaje de la unidad, el tratamiento del aceite refrigerante y la manipulación de las piezas finales deben llevarse a cabo según las normas locales y nacionales.

PRECAUCIÓN

Instalación

• Para mover y transportar la unidad son necesarias dos o más personas. Evite accidentes.
• No instale el producto en un lugar expuesto directamente al viento de mar (bruma salada). Podría causar corrosión en el aparato.
• Instale la manguera de drenaje para asegurarse de que se extrae el agua correctamente. Una mala conexión puede causar fugas de agua.
• Mantenga el nivel uniforme mientras instale el producto. Para evitar vibraciones o ruidos.

• No instale la unidad donde el ruido o el aire caliente de la unidad exterior puedan dañar o molestar a los vecinos. Podría suponer un problema para sus vecinos y, por lo tanto, una situación incómoda para todos.

• Compruebe siempre las fugas de gas (refrigerante) después de la instalación o reparación del producto. Si los niveles de refrigerante son bajos, podrían causar averías en el producto.

• Cualquier persona que esté involucrada en el trabajo o en interrumpir un circuito refrigerante debe portar un certificado válido actualizado de una autoridad de evaluación acreditada por la industria, el cual autoriza su competencia para manejar refrigerantes con seguridad de acuerdo con una especificación de evaluación reconocida por la industria.
• Use un equipo adecuado de protección personal (PPE) cuando instale, le haga mantenimiento o servicio al producto.
• Si el cable de alimentación está dañado, sustitúyalo por un cable o un conjunto especial suministrado por el fabricante o su servicio técnico.
• Deben evitarse los golpes en los tubos.
• Mantenga el nivel paralelo en la instalación del producto. De lo contrario, puede causar vibraciones o fugas de agua. Puede causar lesiones o un accidente.
• Si una persona que no sea un profesional autorizado instala, repara o modifica los productos de acondicionamiento de aire LG, la garantía quedará anulada.

- Todos los costes asociados a reparaciones serán, por tanto, responsabilidad total del propietario.

• Se debe incorporar un método de desconexión en el cableado fijo de acuerdo con las normas de cableado.
• No inserte una manguera de desagüe en la tubería e desagüe o del suelo. Pueden producirse malos olores y da como resultado la corrosión de un intercambiador de calor o tubería.
• No instale la unidad en atmósferas potencialmente explosivas.

Funcionamiento

• No utilice el producto para usos particulares, tales como conservar alimentos, obras de arte, etc. Es un aire acondicionado para el consumidor, no un sistema de refrigeración de precisión. Existe riesgo de daños o pérdida de bienes.
• No bloquee la entrada o salida del flujo del aire. Podría causar averías en el producto.
• Utilice un paño suave para su limpieza. No use detergentes agresivos, disolventes ni deje salpicar agua, etc. Existe riesgo de incendio, descargas eléctricas o daños a las partes plásticas del producto.
• No toque las piezas metálicas del producto cuando retire el filtro de aire. Existe riesgo de herida personal.
• No pise ni coloque nada sobre el producto. (unidades exteriores) Existe riesgo de daños personales y de avería del producto.
• Introduzca el filtro correctamente. Limpie el filtro cada dos semanas o, si es necesario, con mayor frecuencia. Un filtro sucio reduce la eficiencia.
• No introduzca las manos ni ningún otro objeto por la entrada o la salida de aire mientras la unidad esté funcionando. Existen partes afiladas y móviles que podrían causar heridas personales.
• Tenga cuidado al desembalar e instalar el producto. Los bordes afilados podrían causar heridas.
• Si hay una fuga de gas refrigerante durante una reparación, no lo toque. El gas refrigerante podría causar congelación (quemaduras por frío).

• No incline la unidad durante su retirada o desinstalación. El agua condensada del interior podría derramarse.

• No combine aire o gas distintos del refrigerante específico usado en el sistema. Si el aire entra en el sistema de refrigerante hará que la presión suba excesivamente, causando daños en el equipo o daños personales.

• Si el gas refrigerante se escapa durante la instalación, ventile el área inmediatamente. De lo contrario, puede ser perjudicial para su salud.
• El desmontaje de la unidad y el tratamiento del aceite refrigerante y componentes deben realizarse según los estándares locales y nacionales.
• Sustituya todas las pilas del mando a distancia por otras nuevas del mismo tipo. No combine pilas nuevas y usadas o de diferentes tipos. Existe riesgo de fuego o averías en el producto.
• No recargue ni desmonte las pilas. No arroje las pilas al fuego. Podrían quemarse o explotar.
• Si el líquido de las pilas entra en contacto con la piel o su ropa, lávela bien con agua limpia. No utilice el mando a distancia si las pilas tienen fugas. Los productos químicos de las pilas podrían causar quemaduras u otros problemas de salud.
• Si ingiere líquido de una pila con una fuga, lave el interior de la boca con agua abundante y acuda a un médico. De lo contrario, podrían ocasionar problemas graves de salud.
• No deje funcionando el aparato de aire acondicionado durante un largo periodo de tiempo cuando la humedad sea muy alta y esté abierta alguna puerta o ventana. Puede condensarse la humedad y mojar o dañar el mobiliario.
• No se exponga usted, un niño o una planta a la corriente de aire frío o caliente. Podría dañar su salud.
• No beba el agua que drena del producto. No es higiénico y podría causar graves problemas de salud.
• Utilice una banqueta estable o una escalera para la limpieza, el mantenimiento o la reparación de la unidad cuando se encuentre a cierta altura. Sea cuidadoso y evite ocasionar lesiones personales.
• El equipo debe almacenarse en una forma que prevenga que ocurra un daño mecánico.
• El servicio debe realizarse solo como recomienda el fabricante del equipo. El mantenimiento y la reparación que requieran la asistencia de otro personal adiestrado debe llevarse a cabo bajo la supervisión de la persona competente en el uso de refrigerantes inflamables.
• La instalación de la tubería debe mantenerse en un mínimo.
• Cuando se reutilicen en interiores conectores mecánicos, las piezas de sellado se deben renovar.
• Cuando las uniones ensanchadas se usen de nuevo en espacios interiores, la parte ensanchada debe fabricarse de nuevo.
• Se debe incorporar un método de desconexión en el cableado fijo de acuerdo con las normas de cableado
• Este aparato no está diseñado para que lo usen personas (incluidos niños) con discapacidad física, sensorial o mental, o con experiencia y conocimiento insuficientes, a menos que una persona responsable de su seguridad les supervise o instruya en el uso del aparato Debe vigilarse a los niños de corta edad para asegurarse de que no juegan con el aparato.
• Este aparato puede ser utilizado por niños a partir de 8 años y personas con disminución de sus capacidades físicas, sensoriales o mentales si lo hacen bajo supervisión o tras haber recibido instrucciones para un uso seguro y habiendo comprendido los posibles peligros. No permita a los niños jugar con este aparato. No permita a los niños realizar la limpieza o mantenimiento de usuario sin vigilancia.

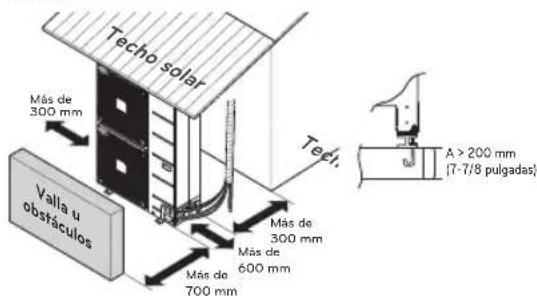

LUGARES DE INSTALACIÓN

• Si se construye un techo solar sobre la unidad para protegerla del sol o la lluvia, asegúrese de que no se restrinja la radiación de calor del condensador.
• Asegúrese de que se mantienen las distancias de la parte frontal, trasera y lateral indicadas por las flechas.
• No coloque animales ni plantas cerca de la salida del aire caliente.
• Tenga en cuenta el peso del aparato de aire acondicionado y elija un lugar donde el ruido y las vibraciones sean mínimos.
• Seleccione un lugar donde el aire caliente y el ruido del aire acondicionado no molesten a los vecinos.
• El lugar tendrá la resistencia suficiente para soportar el peso y la vibración de la unidad exterior, y estará nivelado.
• El lugar no se verá afectado por la nieve o la lluvia.
• No habrá peligro de caída de nieve o hielo.
• El suelo o la base no serán frágiles, es decir, no utilice un lugar del edificio en mal estado o donde se acumule la nieve.

PRECAUCIÓN

Tenga cuidado al transportar el producto.

• Si el peso del producto es superior a 20 kg, deberá ser transportado por dos personas.
• Las cintas de polipropileno se utilizan para embalar algunos productos. No las utilice como medio de transporte porque son peligrosas.
• No toque las aletas del intercambiador de calor con las manos desnudas. De lo contrario, podría sufrir cortes en las manos.
• Rasgue el embalaje de plástico y tírelo a la basura para que los niños no puedan jugar con él. Los envoltorios de plástico podrían asfixiar a los niños hasta la muerte.
• Para el transporte de la unidad exterior, asegúrese de apoyarla en los cuatro puntos. El transporte y elevación sobre 3 puntos puede hacer que la unidad exterior pierda la estabilidad y se caiga.
  • Utilice 2 cintas de longitud no inferior a 8 m.
• Para evitar daños, coloque trapos o tableros adicionales en los puntos que entren en contacto con la eslinga.
• Levante la unidad asegurándose de que se eleva en su centro de gravedad.

CONEXIÓN DE LAS TUBERÍAS

Preparación de las tuberías

- Realice estas conexiones observando el procedimiento siguiente.

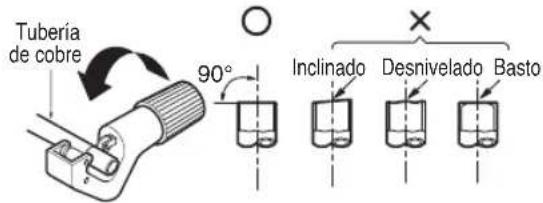

Corte las tuberías y el cable

Eliminación de rebabas

• Quite completamente todas las rebabas de la sección cortada de la tubería / tubo.
• Ponga el extremo de la tubería / tubo de cobre en dirección hacia abajo según va eliminando las rebabas para evitar que ésta caiga al interior de los tubos.

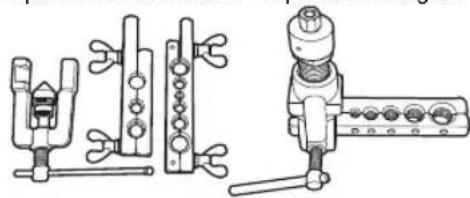

Abocinado

Tamaño de la tuberíainch (mm)	A pulgada (mm)
	Tipo de tuerca de ala	Tipo de embrague
∅ 1/4 (∅ 6,35)	0,04~0,05 (1,1~1,3)	0~0,02(0~0,5)
∅ 3/8 (∅ 9,52)	0,06~0,07 (1,5~1,7)
∅ 1/2 (∅ 12,7)	0,06~0,07 (1,6~1,8)
∅ 5/8 (∅ 15,88)	0,06~0,07 (1,6~1,8)
∅ 3/4 (∅ 19,05)	0,07~0,08 (1,9~2,1)

• Cuando se transporte una unidad suspendida, pase las cuerdas bajo la unidad y use los dos puntos de suspensión en el frente y la parte trasera.
• Levante siempre la unidad con las cuerdas atadas en los cuatro puntos para que la unidad no reciba impactos.
• Ate las cuerdas a la unidad en un ángulo de 40° o menos.

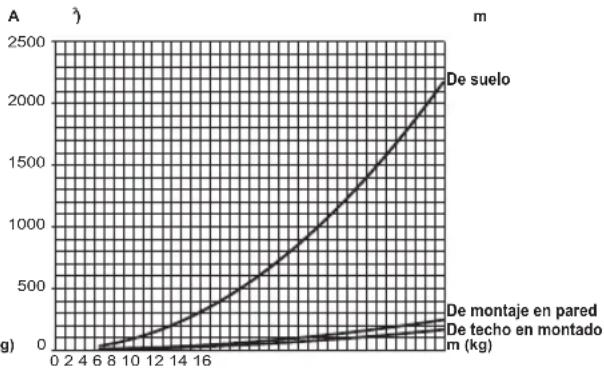

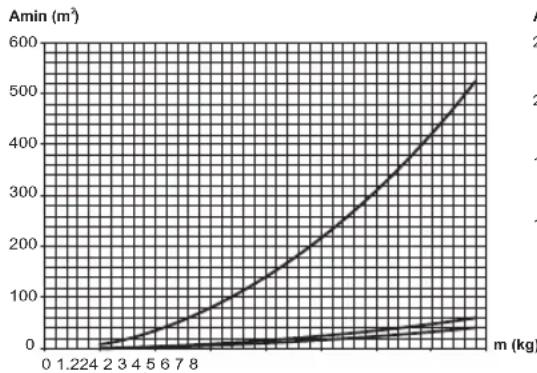

Área mínima de suelo(para R32)

• El equipo debe instalarse, operarse y almacenarse en un espacio con un área de suelo mayor que el área mínima.
• Use el gráfico de la tabla para determinar el área mínima.
• El modelo consola (para el mercado de la UE) debe ser instalado solamente de acuerdo con el estándar IEC 60335-2-40:2018 Edition 6.0.

IEC 60335-2-40:2013+A1:2016 Edition 5.1 IEC 60335-2-40:2018 Edition 6.0

- m : Cantidad total de refrigerante en el sistema

- Cantidad total de refrigerante: carga de refrigerante de fábrica + cantidad de refrigerante adicional

- Amin : área mínima para la instalación

IEC 60335-2-40:2013+A1: IEC 60335-2-40:2016 Edition 5.1 2018 Edition 6.0
IEC 60335-2-40:2013+A1: IEC 60335-2-40:2016 Edition 5.1 2018 Edition 6.0
IEC 60335-2-40:2013+A1: IEC 60335-2-40:2016 Edition 5.1 2018 Edition 6.0

De suelo		De suelo		De montaje en pared		De montaje en pared		De techo en montado		De techo en montado
m (kg) Amin (m ^2 )		m (kg) Amin (m ^3 )		m (kg) Amin (m ^3 )		m (kg) Amin (m ^3 )		m (kg) Amin (m ^3 )		m (kg) Amin (m ^3 )
< 1.224 -		< 1.842 -		< 1.224 -		< 1.842 -		< 1.224 -		< 1.842 -
1.224 12.9		1.842 28.88		1.224 1.43		1.842 4.44		1.224 0.956		1.842 3.64
1.4 16	82	2.0 34	04	1.4	1.87	2.0	4.83	1.4	1.25	2.0	3.95
1.6 21	97	2.2 41	19	1.6	2.44	2.2	5.31	1.6	1.63	2.2	4.34
1.8 27	80	2.4 49	02	1.8	3.09	2.4	5.79	1.8	2.07	2.4	4.74
2.0 34	32	2.6 57	53	2.0	3.81	2.6	6.39	2.0	2.55	2.6	5.13
2.2 41	53	2.8 66	72	2.2	4.61	2.8	7.41	2.2	3.09	2.8	5.53
2.4 49	42	3.0 76	60	2.4	5.49	3.0	8.51	2.4	3.68	3.0	5.92
2.6 58	00	3.2 87	15	2.6	6.44	3.2	9.68	2.6	4.31	3.2	6.48
2.8 67	27	3.4 98	39	2.8	7.47	3.4 10.93		2.8	5.00	3.4	7.32
3.0 77	22	3.6 110	30	3.0	8.58	3.6 12.26		3.0	5.74	3.6	8.20
3.2 87	86	3.8 122	90	3.2	9.76	3.8 13.66		3.2	6.54	3.8	9.14
3.4 99	19	4.0 136	17	3.4 11	02	4.0 15.13		3.4	7.38	4.0 10	13
3.6 11	120	4.2 150	13	3.6 12	36	4.2 16.68		3.6	8.27	4.2 11	17
3.8 128	90	4.4 164	77	3.8 13	77	4.4 18.81		3.8	9.22	4.4 12	26
4.0 137	29	4.6 180	09	4.0 15	25	4.6 20.01		4.0 10	21	4.6 13	40
4.2 151	36	4.8 196	09	4.2 16	82	4.8 21.79		4.2 11	26	4.8 14	59
4.4 166	12	5.0 212	77	4.4 18	46	5.0 23.64		4.4 12	36	5.0 15	83
4.6 181	56	5.2 230	13	4.6 20	17	5.2 25.57		4.6 13	50	5.2 17	12
4.8 197	70	5.4 248	18	4.8 21	97	5.4 27.58		4.8 14	70	5.4 18	46
5.0 214	51	5.6 266	90	5.0 23	83	5.6 29.66		5.0 15	96	5.6 19	85
5.2 232	02	5.8 286	30	5.2 25	78	5.8 31.81		5.2 17	26	5.8 21	30
5.4 250	21	6.0 306	39	5.4 27	80	6.0 34.04		5.4 18	61	6.0 22	79
5.6 269	09			5.6 29	90			5.6 20	01
5.8 288	65			5.8 32	07			5.8 21	47
6.0 308	90			6.0 34	32			6.0 22	98

CABLEADO ELÉCTRICO

- Siga la normativa nacional para equipos eléctricos, reglamentos de cableado e instrucciones de cada compañía eléctrica.

ADVERTENCIA

Asegúrese de que los trabajos eléctricos sean realizados por ingenieros eléctricos autorizados usando circuitos especiales de acuerdo con la normativa y este manual de instalación.

Si el circuito de alimentación eléctrica no tiene la capacidad necesaria o si el trabajo eléctrico no se hace correctamente, podría causar descargas eléctricas o un incendio.

Conectado a unidad exterior o unidad B.D.

Asegúrese de conectar la unidad exterior a tierra. No conecte la línea de tierra a ningún tubo de gas, tubo de líquido, pararrayos o línea de telefonía terrestre. Si la conexión a tierra no se realiza, podría sufrir descargas eléctricas.

Realice el cableado eléctrico siguiendo las conexiones de cableado eléctrico.

• Todo el cableado debe cumplir con los requisitos locales.
• Seleccione una fuente de alimentación capaz de suministrar la corriente necesaria por el aparato de aire acondicionado.
• Utilice un disyuntor de fugas eléctricas entre la alimentación eléctrica y la unidad. Debe instalarse un dispositivo de desconexión para desconectar adecuadamente todas las líneas de alimentación.
• Modelo de disyuntor recomendado por personal autorizado solamente

1)

Modelo (Btu/h) Phase (∅) ELCB
14 k/16 k 1 15 A
18 k/21 k/24 k 1 20 A
27 k/30 k 1 25 A

• Consulte en el PDB las características eléctricas detalladas
• Conecte individualmente los cables a los terminales de la placa de control, según las conexiones de la unidad de exterior.
• Asegúrese de que el color de los hilos de la unidad de exterior y los números de los terminales sean iguales que los de la unidad interior.
• Cuando la línea de conexión entre la unidad interior y la unidad exterior sea superior a 40 m, conecte la línea de telecomunicación y la línea de alimentación eléctrica por separado.
• La línea de alimentación de aparatos tendrá al menos apantallado de policloropreno. (designación de código 60245 IEC 57)

Área mínima transversal de los conductores

Corriente de régimen del aparato A	Área transversal nominal mm2
≤6	0,75
>6 y ≤10	1,0
>10 y ≤16	1,5
>16 y ≤25	2,5
>25 y ≤32	4
>32 y ≤40	6

MANTENIMIENTO

Limpie el producto regularmente para mantener un óptimo rendimiento y prevenir posibles averías.

PRECAUCIÓN

• Apague y desenchufe el cable de alimentación antes de realizar cualquier tarea para el mantenimiento; de lo contrario podría producirse una descarga eléctrica.
• Nunca utilice agua que está más caliente que 40 °C al limpiar los filtros. Podría causar una deformación o descoloración.
• No utilice substancias volátiles al limpiar los filtros. Ellos pueden dañar la superficie del producto.

Consejos de funcionamiento!

• No refrigere la habitación en exceso. No es bueno para la salud y malgasta energía eléctrica.
• Mantenga las persianas o cortinas cerradas. No permita la entrada de la luz solar directa en la habitación con el aparato de aire en funcionamiento.
• Mantenga la temperatura de la habitación uniforme. Ajuste la dirección vertical y horizontal del aire para garantizar una temperatura uniforme en la habitación.
• Asegúrese de que las puertas y ventanas están bien cerradas. Evite abrir puertas y ventanas para mantener refrigerado el aire de la habitación.
• Limpie el filtro del aire con regularidad. Las obstrucciones en los filtros de aire reducen el flujo de aire y los efectos de refrigeración y deshumidificación. Límpielos al menos cada dos semanas.
• Ventile la habitación periódicamente. Ya que las ventanas deben permanecer cerradas, es una buena idea abrirlas periódicamente para ventilar la habitación.

MANUEL D'UTILISATION ET D'INSTALLATION

CLIMATISEUR

Área mínima de piso (para R32)

LIDHJA E TUBACIONEVE

Përgatitja e tubacioneve
