BRUKSANVISNING MU2R17 LG

Oppbevar denne Installasjonsveiledningen for senere referanse etter at den er lest nøye.

Oversettelse av de originale instruksjonene (R32)

Den originale manualen er tilgjengelig på www.lg.com.

MODELLBETEGNELSE

Produktinformasjon

• Produkt Navn: Klimaanlegg

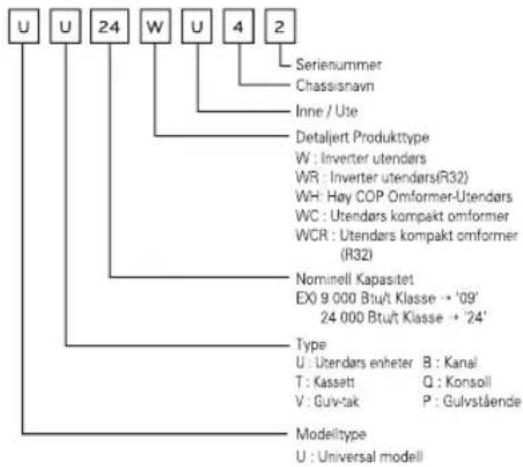

• Modell Navn:


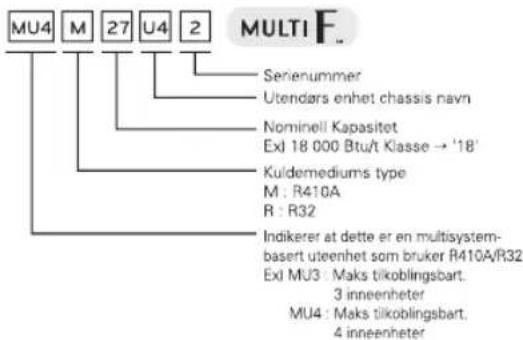

MULTI F MU4 M 27 U4 2 Serenummer Utendørs enhet chassis navn Nominell Kapasitet Exl 18 000 Btu/t Klasse → '18' Kuldemediums type M : R410A R : R32 Indikerer at dette er en multisystem- basert uteenhet som bruker R410A/R32 Exl MU3 : Maks tilkoblingsbart. 3 inneenheter MU4 : Maks tilkoblingsbart. 4 inneenheter

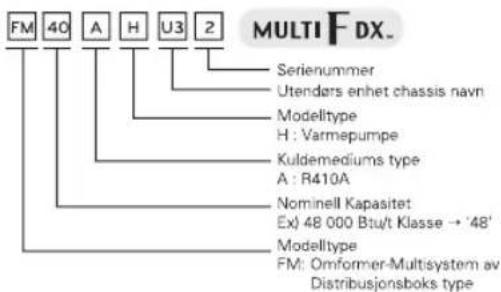

MULTI F DX_. FM 40 A H U3 2 Serienummer Utendørs enhet chassis navn Modelltype H : Varmepumpe Kuldemediums type A : R410A Nominell Kapasitet Ex) 48 000 Btu/t Klasse → '48' Modelltype FM: Omformer-Multisystem av Distribusjonsboks type

• Serienummer refererer til strekkoden på produktet.
• Maks tillat trykk høy side : 4.2 MPa Lav side : 2.4 MPa
• Kjølemedium: R32

Luftbärne støyutslipp

Det A-veide lydtrykket som slippes ut av dette produktet er under 70 dB.

** Støynivået kan variere avhengig av sted.

De oppgitte tallene er emisjonsnivåer og er ikke nødvendigvis trygge arbeidsnivåer.

Selv om det finnes en korrelasjon mellom emisjons- og eksponeringsnivåer, kan dette ikke brukes på en pålitelig måte for å avgjøre hvorvidt ytterligere forholdsregler er nødvendige.

Faktorer som påvirker det faktiske eksponeringsnivået for ansatte inkluderer egenskapene til arbeidsrommet og andre støykilder, dvs. antall utstyr og andre tilstøtende prosesser og hvor lenge en operatør utsettes for støy. Dessuten kan det tillatte eksponeringsnivået variere fra land til land.

Denne informasjonen vil derimot la brukeren av utstyret gjennomføre en bedre evaluering av fare og risiko.

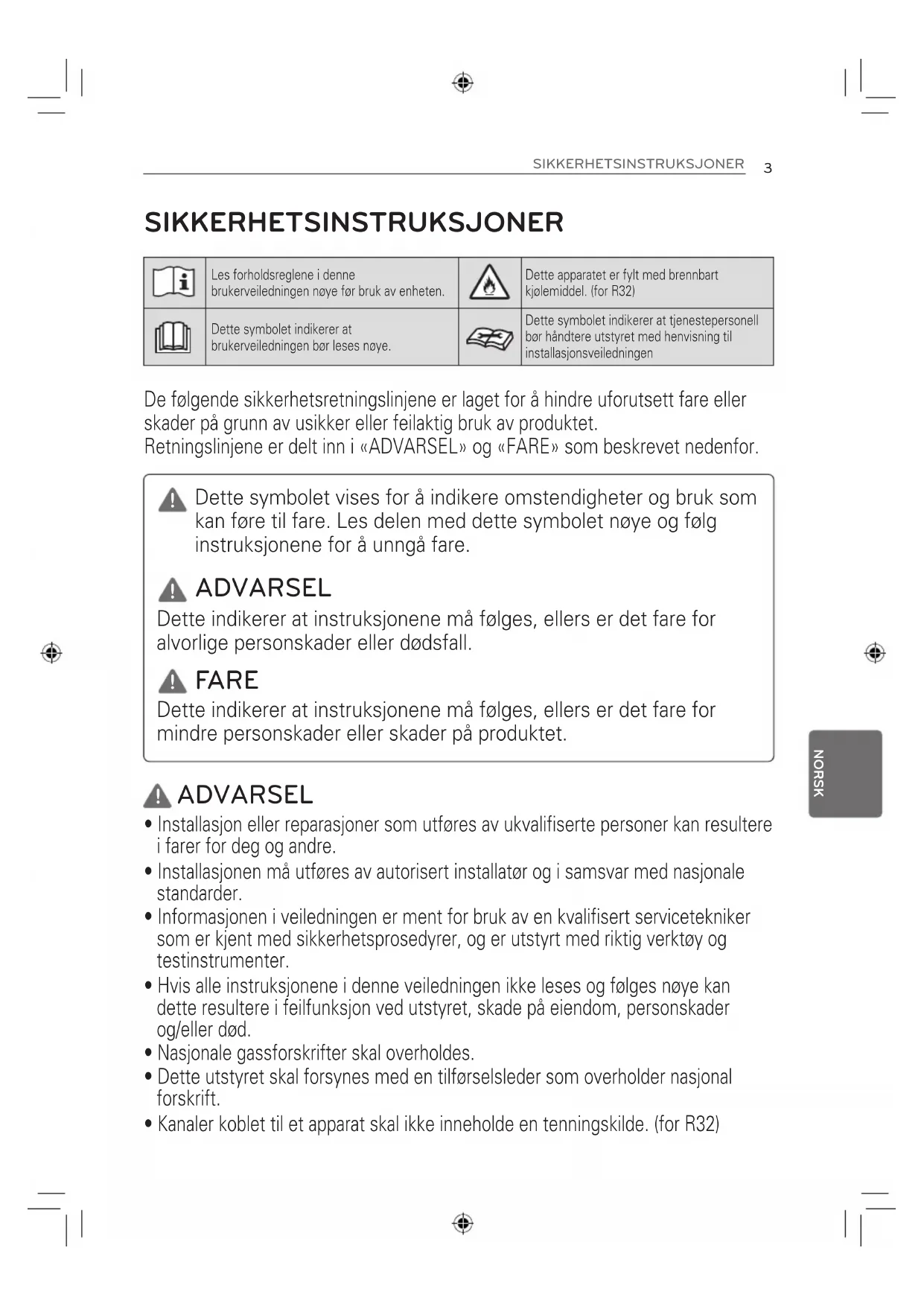

SIKKERHETSINSTRUKSJONER

	Les forholdsreglene i denne brukerveiledningen nøye før bruk av enheten.		Dette apparatet er fylt med brennbart kjølemiddel. (for R32)
	Dette symbolet indikerer at brukerveiledningen bør leses nøye.		Dette symbolet indikerer at tjenestepersonell bør håndtere utstyret med henvisning til installasjonsveiledningen

De følgende sikkerhetsretningslinjene er laget for å hindre uforutsett fare eller skader på grunn av usikker eller feilaktig bruk av produktet.

Retningslinjene er delt inn i «ADVARSEL» og «FARE» som beskrevet nedenfor.

Dette symbolet vises for å indikere omstendigheter og bruk som kan føre til fare. Les delen med dette symbolet nøye og følg instruksjonene for å unngå fare.

ADVARSEL

Dette indikerer at instruksjonene må følges, ellers er det fare for alvorlige personskader eller dødsfall.

FARE

Dette indikerer at instruksjonene må følges, ellers er det fare for mindre personskader eller skader på produktet.

ADVARSEL

• Installasjon eller reparasjoner som utføres av ukvalifiserte personer kan resultere i farer for deg og andre.
• Installasjonen må utføres av autorisert installatør og i samsvar med nasjonale standarder.
• Informasjonen i veiledningen er ment for bruk av en kvalifisert servicetekniker som er kjent med sikkerhetsprosedyrer, og er utstyrt med riktig verktøy og testinstrumenter.
• Hvis alle instruksjonene i denne veiledningen ikke leses og følges nøye kan dette resultere i feilfunksjon ved utstyret, skade på eiendom, personskader og/eller død.
• Nasjonale gassforskrifter skal overholdes.
• Dette utstyret skal forsynes med en tilførselsleder som overholder nasjonal forskrift.
• Kanaler koblet til et apparat skal ikke inneholde en tenningskilde. (for R32)

Montering

• Ikke bruk en kretsbryter som er defekt eller med for lav kapasitet. Bruk skillebryter og sikring med korrekt grenseeffekt. Det finnes fare for brann eller elektrisk støt.
• For elektrisk arbeide, kontaktes forhandleren, selgeren, en kvalifisert elektriker eller et autorisert servicesenter. Ta ikke produktet fra hverandre eller reparer det på egen hånd.Det finnes fare for brann eller elektrisk støt.
• Produktet skal jordes i samsvar med koblingsskjemaet. Gassledninger, vannledninger, lynavledere eller telefonledninger må ikke benyttes som jordingspunkter. Det finnes fare for brann eller elektrisk støt.
• Installer panelet og kontrollboksens deksel slik at dette sitter godt. Det er en risiko for brann eller elektrisk støt som følge av støv, vann osv.
• Bruk sikring som rett størrelse. Det finnes fare for brann eller elektrisk støt.
• Ikke modifiser eller forleng ut strømkabelen. Hvis strømkabelen har rift, manglende isolasjon eller er forringet, må den skiftes ut. Det finnes fare for brann eller elektrisk støt.
• Kontakt alltid forhandleren eller et autorisert servicesenter for installasjon, demontering eller ny installasjon av produktet. Det finnes fare for brann, elektrisk støt, eksplosjon eller skader.
• Ikke installer produktet på en ødelagt base. Forsikre deg om at installasjonsområdet ikke vil forringes med årene. Det kan føre til at produktet ramler ned.
• Aldri installer utendørsenheten på en bevegelig base eller på et sted der den kan falle ned. En utendørsenhet som faller ned kan forårsake skade, personskade eller til og med død.
• I utendørsenheten forsyner boosterkondensatoren høyspent strøm til elektriske komponenter. En ladet kondensator kan forårsake elektrisk støt.
• Under installasjonen av produktet skal det medfølgende monteringssettet brukes. Hvis ikke kan enheten falle ned og forårsake alvorlig personskade.
• Koplingene på innendørs/utendørsenhetene må utføres forskriftsmessig og kabelen må strekkes slik at det ikke er noen kraft som trekker kabelen ut av tilkoblingsterminalene. Ukorrekte eller løse tilkoplinger kan forårsake varmgang eller brann.
• Avfallshåndter emballasjen på en trygg måte. Som skruer, spiker, batterier, brukkede ting etc. etter installasjon eller service og deretter ta bort og kast plastemballasje. Barn kan komme til å leke med det, noe som kan resultere i personskade.
• Sørg for å kontrollere kjølemiddelet som skal brukes. Les etiketten på produktet. Feil kjølemiddel kan medføre at produktet fungerer unormalt.
• Ikke slå på bryteren eller strømmen hvis enhetens frontpanel, beholder, toppdeksel eller kontrollboksdeksel fjernes eller åpnes. Ellers kan dette føre til brann, elektrisk støt, eksplosjon eller død.

• Bruk en vakuumpumpe eller (nitrogen-) inertgass under lekkasjetest eller luftspyling. Ikke komprimer luft eller oksygen og ikke bruk brannfarlige gasser. Ellers kan dette føre til brann eller eksplosjon.

• Apparatet bør oppbevares i et rom uten tennkilder i kontinuerlig drift. (f.eks. åpne flammer, gassapparater eller elektriske varmeapparater i drift)

• Ikke bruk midler for akselerering av avisingsprosessen eller rengjøring, annet enn det som er anbefalt av produsenten.
• Ikke punkter eller brenn kjølemiddelsyklussystemet.
• Vær oppmerksom på at kjølemidler ikke alltid lukter.
• Ventilasjonsåpninger skal stå uten hindringer.
• Apparatet bør oppbevares i et godt ventilert område hvor størrelsen på rommet tilsvarer romområdet som er spesifisert for bruk.
• Kjølerør skal beskyttes eller lukkes inne for å unngå skade.
• Fleksible kjølemiddelkontakter (som koblingslinjene mellom indre og ytre enheter) som kan forskyves under normal drift bør være beskyttet mot mekaniske skader.
• En loddet, sveiset eller mekanisk tilkobling skal utføres før ventilene åpnes slik at kjølemiddel strømmer mellom kjølesystemets deler.
• Mekaniske tilkoblinger skal være tilgjengelige for vedlikeholdsformål.
• Ved vedlikehold og erstatning av deler må apparatet kobles fra strømkilden sin.
• Ikke rør kjølemiddelrør og vannrør eller noen interne deler mens enheten er i drift eller umiddelbart etter bruk. Dette kan føre til brann eller frostskader.
• Ikke installer produktet på et stativ som er defekt eller som ikke er i vater. Dette kan forårsake skader, ulykker eller skader på produktet.
• Apparatet skal installeres i samsvar med nasjonale forskrifter.

Bruk

• Hvis produktet er gjennombløtt (oversvømmet av eller nedsenket) i vann, kontakt et autorisert servicesenter for reparasjon før det settes i bruk igjen. Det finnes fare for brann eller elektrisk støt.
• Påse at det kun benyttes deler som er listet opp i oversikten over reservedeler. Forsøk aldri å modifisere utstyret. Bruk av uoriginale deler kan forårsake elektrisk støt, overdreven varmeutvikling eller brann.
• Ikke berør, betjen eller reparer produktet med våte hender. Hold fast i støpselet när du trekker det ut. Det foreligger en fare for brann eller elektrisk støt.
• Ikke plasser varmeapparater eller varmekilder i nærheten av strømkabelen. Det foreligger en fare for brann og elektrisk støt.
• Ikke la det renne vann inn i de elektriske delene. Installer enheten i god avstand fra vannkilder. Det er en risiko for brann, funksjonssvikt eller elektrisk støt.
• Ikke oppbevar eller la antennbare gasser eller brennstoff komme i nærheten av produktet. Det er en risiko for brann.
• Ikke bruk enheten på et trangt sted over lenger tid. Luft ut rommet regelmessig. Det kan oppstå mangel på oksygen, noe som vil være helseskadelig.

• Ikke åpne produktets frontgrill under drift. (Ikke berør det elektrostatiske filteret om enheten har dette.) Det er fare for fysiskskade, elektrisk sjokk, eller at produktet feiler.

• Hvis det oppstår rare lyder, lukter eller det kommer røyk ut fra enheten. Skru straks av kretsbryteren og trekk ut strømkabelen. Det foreligger en fare for brann eller elektrisk støt.

• Ventiler produktrommet av og til når enheten brukes sammen med en ovn, eller varmeelement etc. Oksygen mangel kan oppstå og dette vil skade din helse.
• Hvis produktet ikke skal brukes på lang tid, kople fra strømstøpselet eller slå av skillebryteren. Det foreligger en fare for produktskade eller svikt, eller feilfunksjon.
• Forsikre deg om at ingen, spesielt ikke barn, kan klatre opp på eller ramle over utendørsenheten. Dette kan føre til personskade eller skade på produktet.
• Vær nøye med å sikre at strømkabelen ikke trekkes ut eller skades under bruk. Det finnes fare for brann eller elektrisk støt.
• Ikke plasser NOE SOM HELST oppå strømledningen. Det finnes fare for brann eller elektrisk støt.
• Når det oppstår lekkasje av brannfarlig gass, skal gassen skrus av, og et vindu åpnes for å ventilere innen produktet skrus på. Ikke bruk telefonen eller skru bryterne på eller av. Det foreligger en fare for eksplosjon eller brann.
• Påse at det ventileres tilstrekkelig når denne air konditioneren og en varmekilde, så som en varmeovn anvendes samtidig. Mangel på overholdelse av dette kan føre til brann, alvorlige skader eller produktsvikt.
• Rengjør periodisk (mer enn én gang i året) støv eller saltpartikler som sitter fast på varmeutveksleren med vann.
• Demontering av enheten, behanding av kjøleoljen og eventuelle deler bør gjøres i samsvar med lokale og nasjonale standarder.

FARE

Montering

• Det må være to eller flere personer for å løfte og transportere produktet. Unngå personskader.
• Ikke installer produktet på et sted hvor det blir utsatt for sjøsprut (saltvann). Dette kan forårsake korrosjon på produktet.
• Installer en dreneringsslange for å sikre god drenering. En dårlig tilkobling kan forårsake vannlekkasje.
• Installer produktet slik at det står i vater. Dette for å unngå vibrasjoner eller støy.
• Ikke installer produktet slik at støy eller varmluft fra utendørsenheten kan være til skade eller sjenanse for naboene. Det kan føre til problemer for naboene og resultere i stridigheter.
• Kontroller alltid gassen (Kjølemedium) etter installasjonen eller når det er utført reparasjon på produktet. Lave kjølemiddelnivåer kan forårsake produktsvikt.

• Enhver person som er involvert med å arbeide på eller bryte inn i en kjølekrets bør holde en gjeldende gyldig sertifikat fra en industriakkreditert skjønnsmyndighet, som autoriserer deres kompetanse til å håndtere kjølemidler trygt i henhold til bransjeanerkjente vurderingsspesifikasjoner.

• Bruk egnet personlig verneutstyr (PVU) ved installasjon, vedlikehold eller service av produktet.

• Hvis strømkabelen er skadet skal denne byttes med en spesialkabel eller kabel som er tilgjengelig hos produsentens serviceagent.
• Rørlegging må beskyttes fra fysisk skade.
• Hold nivå parallelt når du installerer produktet. Ellers kan det forårsake vibrasjon eller vannlekkasje. Det kan forårsake skade eller ulykke.
• Hvis andre enn en autorisert forhandler installerer, reparerer eller endrer LG Electronics Air Conditioning produkter, er garantien ugyldig.
• Kunden har derved ansvar for alle påløpte kostnader forbundet med reparasjon.
• Metoder for å koble fra må være innebygd i den faste kablingen i henhold til kablingsregler.
• Ikke sett inn en dreneringsslange i drenerings- eller jordrør. Vonde lukter kan oppstå, og det resulterer i en korrosjon av en varmeveksler eller et rør.
• Installer ikke enheden i potentielt eksplosive omgivelser.

Bruk

• Ikke bruk produktet for spesielle formål, slik som oppbevaring av mat, kunstarbeider, etc. Det er et klimaanlegg, ikke et presisjonskjølesystem. Det er fare for skade eller tap av eiendom.
• Ikke blokker åpningene for luftinntak eller utblåsing. Dette kan forårsake produktsvikt.
• Bruk en myk klut for rengjøring. Ikke bruk sterke vaskemidler, løsemidler eller vannsprut etc. Det er fare for brann, elektrisk støt, eller skade på produktets plastdeler.
• Rør aldri metalldelene på klimaanlegget når du fjerner luftfilteret, de er veldig skarpe! Det foreligger en fare for personskader.
• Ikke stå på eller legg noe på enheten. (Utendørs enheter) Det er en fare for personskader og produktsvikt.
• Monter alltid filteret på plass igjen etter rengjøring. Rengjør filteret hver 14. dag, eller oftere om nødvendig. Et tilsmusset filter reduserer effekten.
• Ikke før hender eller gjenstander inn i åpninger for luftinntak eller utblåsing mens produktet er i drift. Det er skarpe kanter og bevegende deler som kan forårsake personskader.
• Vær forsiktig når produktet pakkes opp og installeres. Skarpe kanter kan forårsake skader.
• Dersom det lekker ut kjølemedium gass under reparasjon av systemet, er det viktig at du ikke kommer i kontakt med gassen som lekker ut. Kjølemedium gassen kan forårsake frostskader.

• Ikke vipp enheten under demontering eller avinstallasjon. Kondensert vann inne i enheten kan renne ut.

• Bruk ikke luft eller gass annet enn det spesifiserte kjølemediet i systemet. Kommer det luft inn i kjølesystemet oppstår det et svært høyt trykk, noe som kan resultere i skade på utstyret eller personskade.

• Hvis det lekker ut kjølemedium gass under installasjonen, må området umiddelbart luftes ut. Hvis ikke kan det resultere i helseskader.
• Demontering av enheten, håndtering av kjølemiddel og eventuelle deler må skje i henhold til lokale og nasjonale standarder.
• Bytt alle batteriene i fjernkontrollen samtidig og bruk batterier av samme type. Ikke bland gamle og nye batterier eller ulike typer batterier. Det er en risiko for brann eller funksjonssvikt.
• Forsøk aldri å lade opp eller demontere batteriene. Kast ikke batteriet på åpen ild. De kan brenne eller eksplodere.
• Hvis væsken fra batteriene kommer i kontakt med huden eller klær, skal det vaskes nøye med rent vann. Ikke bruk fjernkontrollen hvis det har vært lekkasje fra batteriene. Kjemikaliene i batteriene kan forårsake brannskader eller andre helseskader.
• Hvis du svelger lekkende batteriveske, skal munnen skylles nøye og kontakt så lege. Mangel på overholdelse av dette kan føre til alvorlige helseskader.
• Ikke la airconditionen kjøre over for lang periode når luftfuktigheten er veldig høy og en dør eller et vindu står åpent. Fukt kan kondensere og skape fukt som kan ødelegge møbler.
• Ikke utsett huden, barn eller planter for trekk fra kald eller varm luft. Dette kan være helseskadelig.
• Ikke drikk vannet som dreneres ut fra enheten. Vannet er ikke rent og kan forårsake helseproblemer.
• Bruk en stabil stol eller stige når du rengjør, vedlikeholder eller reparerer produktet montert på veggen. Vær forsiktig og unngå personlig skade.
• Apparatet bør lagres for å forhindre mekaniske skader.
• Vedlikehold bør kun utføres som anbefalt av utstyrsprodusenten. Vedlikehold og reparasjon som krever bistand fra annen faglært personell bør utføres under oppsyn av personen kompetent innenfor bruk av brennbare kjølemidler.
• Installasjon av røropplegg bør begrenses til et minimum.
• Når mekaniske koblinger gjenbrukes innendørs, skal forseglingsdelene fornyes.
• Når faklede ledd gjenbrukes innendørs, bør fakkeldelen være bearbeidet.
• Metoder for å koble fra må være innebygd i den faste kablingen i henhold til kablingsregler
• Denne enheten er ikke beregnet for bruk av personer(inkludert barn) Med redusert fysisk, sensorisk, eller mentale evner, eller som mangler erfaring eller kunnskap, dersom de ikke har fått veiledning eller instruksjon i bruk av enheten av en person som er ansvarlig for deres sikkerhet. Små barn bør overvåkes for å sikre at de ikke leker med klimaanlegget.
• Denne enheten kan brukes av barn fra 8 år og eldre, og personer med reduserte fysisk og sensoriske evner, dersom de har fått veiledning eller instruksjoner i sikker bruk av utstyret og forstår farene som er tilstede. Barn skal ikke leke med enheten. Rengjøring og vedlikehold skal ikke gjøres av barn uten veiledning

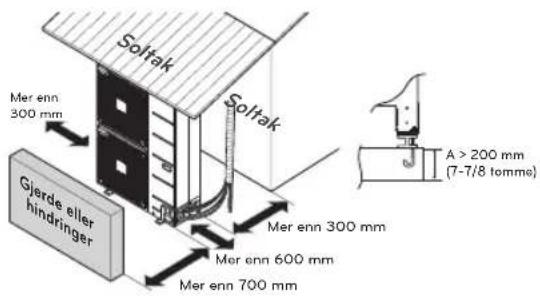

STEDER FOR INSTALLASJON

• Hvis du bygger et tak over enheten for å unngå at enheten utsettes for direkte sollys eller regn, må du forsikre deg om at varmestrålingen fra kondensatoren ikke hindres.
• Sikre stedene indikert av piler rundt front, bakside og side på enheten.
• Ikke la dyr eller planter befinne seg i varmluftsstrømmen.
• Ta hensyn til klimaanleggets vekt og velg et sted hvor lyd og vibrasjon er minimalt.
• Velg et sted slik at varm luft og støy fra klimaanlegget ikke forstyrrer naboer.
• Sted som kan tåle vekten og vibrasjonen fra utendørsenheten, og hvor installasjonen kan gjøres i vater.
• Sted der snø og regn ikke kommer rett inn.
• Sted uten fare for snøras eller fallende istapper.
• Sted uten svakt gulv eller underlag, eller der snø samles.

Softak Softak Mer enn 300 mm Gjerde eller hindringer Mer enn 300 mm Mer enn 600 mm Mer enn 700 mm A > 200 mm (7-7/8 tomms)

FARE

Vær svært forsiktig når du bærer produktet.

• En person alene kan ikke bære produktet hvis det veier mer enn 20 kg.
• PP bänd brukes til å pakke noen produkter. Ikke bruk dem for transport fordi de er farlige.
• Ikke berør ribbene på varmeveksleren med bare hender. Da kan du få kutt i hendene.
• Riv i stykker plastemballasje og kast det så ikke barn kan leke med det. Ellers kan plastemballasjen føre til kvelning.
• Når du bærer en utendørsenhet, sørg for å støtte den på fire steder. Utendørsenheten kan bli ustabil hvis den bæres og løftes med 3-punktsstøtte, og det kan resultere i at den faller.
• Bruk 2 belter på minst 8 meters lengde.
• Legg ekstra tekstil eller plater der huset kommer i kontakt med slyngen, for å forhindre skade.
• Pass på at enheten løftes i tyngdepunktet.

TILKOBLEDE R∅R

Forberedelse av rørverk

- Bruk desoksydert kobber som rørmateriale for å installere.

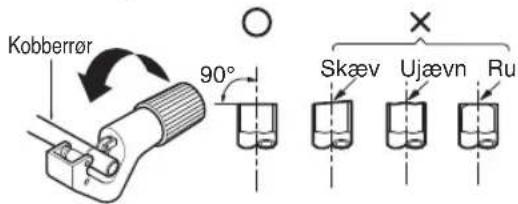

Kobberrør 90° Bøyd Ujevn Bulket

Fjerning av ujevnheter

• Fjern alle ujevnheter helt fra krysseksjonen for kuttet på røret/tuben.
• Legg enden av kobbertuben/-røret i nedadgående retning mens du fjerner ujevnheter for å hindre at deler faller ned i tuben.

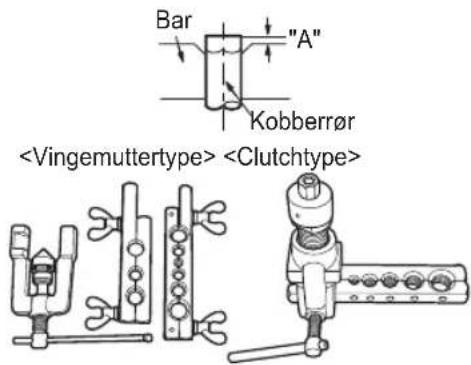

Flare-arbeid

Rørdiameter tommer (mm)	A tommer (mm)
	Vingemuttertype Clutchtype
∅ 1/4 (∅ 6.35)	0.04~0.05 (1.1~1.3)	0~0.02(0~0.5)
∅ 3/8 (∅ 9.52)	0.06~0.07 (1.5~1.7)
∅ 1/2 (∅ 12.7)	0.06~0.07 (1.6~1.8)
∅ 5/8 (∅ 15.88)	0.06~0.07 (1.6~1.8)
∅ 3/4 (∅ 19.05)	0.07~0.08 (1.9~2.1)

• Ved løfting av den opphengte enheten, bruk tau under den, samt to opphengspunkter foran og bak.
• Alltid løft enheten med tau festet på fire punkter, slik at enheten ikke blir påført trykk.
• Fest tauene på enheten med en vinkel på 40° eller mindre.

• Apparatet bør installeres, brukes og lagres i et rom med et gulvareal større enn minimumsarealet.

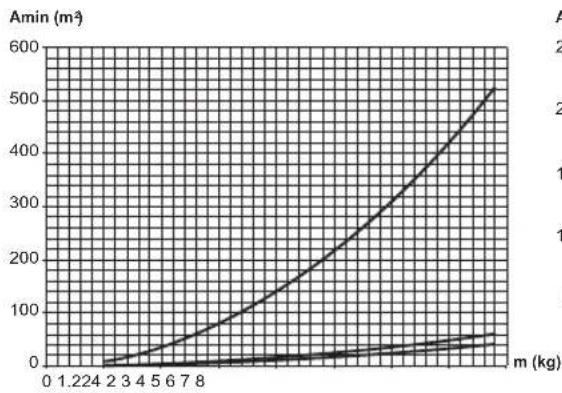

• Bruk grafen til bordet for å bestemme minimumsarealet.
• Konsollmodell (For EU-markedet) skal kun installeres i samsvar med IEC 60335-2-40:2018 Edition 6.0.

IEC 60335-2-40:2013+A1:2016 Edition 5.1 IEC 60335-2-40:2018 Edition 6.0

- m : Total mengde kjølemiddel i systemet

- Total mengde kjølemiddel: fabrikkens kjølemiddelkostnad + ytterligere mengde kjølemiddel

- Amin : minimumsareal for installasjon

IEC 60335-2-40:2013+A1: IEC 60335-2-40:2016 Edition 5.1 2018 Edition 6.0

IEC 60335-2-40:2013+A1:2016 Edition 5.1

IEC 60335-2-40: 2018 Edition 6.0

IEC 60335-2-40:2013+A1: IEC 60335-2-40:2016 Edition 5.1 2018 Edition 6.0

Gulvstäende		Gulvstäende
m (kg) Amin (m ^-2 )		m (kg) Amin (m ^-1 )
< 1.224		< 1.842
1.224 12.9		1.842 28.88
1.4 16.82		2.0 34 04
1.6 21.97		2.2 41 19
1.8 27.80		2.4 49 02
2.0 34.82		2.6 57 53
2.2 41.53		2.8 66 72
2.4 49.42		3.0 76 60
2.6 58.00		3.2 87 15
2.8 67.27		3.4 98 39
3.0 77.22		3.6 110.30
3.2 87.86		3.8 122.90
3.4 99.19		4.0 136.17
3.6 111.20		4.2 150.13
3.8 123.90		4.4 164.77
4.0 137.29		4.6 180.09
4.2 151.36		4.8 196.09
4.4 166.12		5.0 212.77
4.6 181.56		5.2 230.13
4.8 197.70		5.4 248.18
5.0 214.51		5.6 266.90
5.2 232.02		5.8 286.30
5.4 250.21		6.0 306.39
5.6 269.09
5.8 288.65
6.0 308.90

Veggmontert		Veggmontert
m (kg)	A min (m ^3 )	m (kg)	A min (m ^3 )
< 1.224 -		< 1.842 -
1.224 1.43		1.842 4.44
1.4 1.87		2.0 4.83
1.6 2.44		2.2 5.31
1.8 3.09		2.4 5.79
2.0 3.81		2.6 6.39
2.2 4.61		2.8 7.41
2.4 5.49		3.0 8.51
2.6 6.44		3.2 9.68
2.8 7.47		3.4 10.93
3.0 8.58		3.6 12.26
3.2 9.76		3.8 13.66
3.4 11.02		4.0 15.13
3.6 12.36		4.2 16.68
3.8 13.77		4.4 18.31
4.0 15.25		4.6 20.01
4.2 16.82		4.8 21.79
4.4 18.46		5.0 23.64
4.6 20.17		5.2 25.57
4.8 21.97		5.4 27.58
5.0 23.83		5.6 29.66
5.2 25.78		5.8 31.81
5.4 27.80		6.0 34.04
5.6 29.90
5.8 32.07
6.0 34.32

Takmonter		Takmonter
m (kg) Amin (m ^-2 )		m (kg) Amin (m ^-2 )
< 1.224 -		< 1.842 -
1.224 0.956		1.842 3.64
1.4 1.25		2.0 3.96
1.6 1.63		2.2 4.34
1.8 2.07		2.4 4.74
2.0 2.55		2.6 5.13
2.2 3.09		2.8 5.53
2.4 3.68		3.0 5.92
2.6 4.31		3.2 6.48
2.8 5.00		3.4 7.32
3.0 5.74		3.6 8.20
3.2 6.54		3.8 9.14
3.4 7.38		4.0 10.13
3.6 8.27		4.2 11.17
3.8 9.22		4.4 12.26
4.0 10.21		4.6 13.40
4.2 11.26		4.8 14.59
4.4 12.36		5.0 15.83
4.6 13.50		5.2 17.12
4.8 14.70		5.4 18.46
5.0 15.96		5.6 19.85
5.2 17.26		5.8 21.30
5.4 18.51		6.0 22.79
5.6 20.01
5.8 21.47
6.0 22.98

ELEKTRISK LEDNINGSNETT

- Følg forskriftene til det statlige organet for tekniske standarder for elektrisk utstyr, koblingsforskrifter og veiledning fra den enkelte strømleverandøren.

Koble til innendørsenheten eller B.D. enhet:

Sørg for å ha autorisert elektro ingeniører gjør det elektriske arbeidet ved hjelp av spesielle kretser i samsvar med forskrifter og dette monteringshåndbok. Hvis strømforsyningen krets har en mangel på kapasitet eller elektrisk arbeid mangel, kan det føre til elektrisk støt eller brann.

FARE

Pass på å koble utendørsenheten til jord. Ikke koble jordingen sammen med gasslinjer, væskerør, lynavledere eller fasttelefonlinjer. Hvis jordingen er ufullstendig, kan det føre til elektrisk støt.

Utfør det elektriske arbeidet i henhold til det elektriske koblingsskjema

• Alt kablingsarbeid må være i samsvar med lokale krav.
• Velg en strømkilde som er i stand til å levere strømmen som er nødvendig for klimaanlegget.
• Bruk en godkjent ELCB (Elektrisk jordfeilbryter) hovedbryter mellom strømkilden og enheten. En utkoblingsinnretning for tilstrekkelig frakopling av alle tilførselsledninger må monteres.
• Bruk kun automatsikring anbefalt av autorisert personal.

1)

Modell (Btu/t)	Fase (∅)	ELCB
14 k/16 k	1	15 A
18 k/21 k/24 k	1	20 A
27 k/30 k	1	25 A

• Se PDB om detaljerte elektriske egenskaper
• Koble til kablene til terminalene på koblingstavlen individuelt i forhold til tilkobling av utendørsenheten.
• Påse at fargene på ledningene til utendørsenheten og terminal numerene er de samme som de for innendørsenheten.
• Når forbindelsen mellom innendørsenheten og utendørsenheten er over 40 m, koble til telekommunikasjonslinjen og strømforsyning separat.
• Kraftforsyningskabelen til enhetene skal ikke være dårligere enn polychloroprene isolasjon. (Kode etter 60245 IEC 57)

Minste ledertverrsnitt

Merkestrøm enhet A	Nominelt tverrsnitt mm2
≤ 6	0.75
> 6 og ≤ 10	1.0
> 10 og ≤ 16	1.5
> 16 og ≤ 25	2.5
> 25 og ≤ 32	4
> 32 og ≤ 40	6

VEDLIKEHOLD

Rengjør enheten jevnlig for å opprettholde optimal ytelse, og for å forhindre mulig produktsvikt.

FARE

• Skru av enheten og trekk ut strømkabelen innen du utfører vedlikeholdsarbeid, ellers kan det resultere i elektrisk støt.
• Bruk aldri vann som er varmere enn 40 °C ved rengjøring av filtrene. Dette kan forårsake deformering eller misfarging.
• Bruk aldri flyktige substanser ved rengjøring av filtrene. Disse kan skade produktenes overflater.

Tips om bruk!

• Ikke overdriv nedkjølingen av rommet.
  Det er ikke bra for helsen, og det er sløsing med energi.
• Hold persienner eller gardiner trukket for. Ikke la det komme direkte sollys inn i rommet när klimaanlegget er i drift.
• Hold en jevn romtemperatur. Juster luftstrømmen vertikalt og horisontalt for å sikre en jevn temperatur i rommet.
• Vær sikker på at dørene og vinduer er helt lukket. Unngå i størst mulig grad å åpne dører og vinduer slik at du holder på kulden i rommet.
• Rengjør luftfilteret regelmessig Blokkeringer i luftfilteret reduserer luftstrømmen og reduserer kjøle- og avfuktingseffekten. Rengjør minst annenhver uke.
• Luft ut rommet av og til. Siden vinduer er holdt lukket, er det en god idé å åpne dem og ventilere rommet nå og da.

BRUGS- OG INSTALLATIONSVEJLEDNING

AIRCONDITION

- Brug deoxideret kobber som rørmateriale til installation.

Skær rørene og kablet over.
