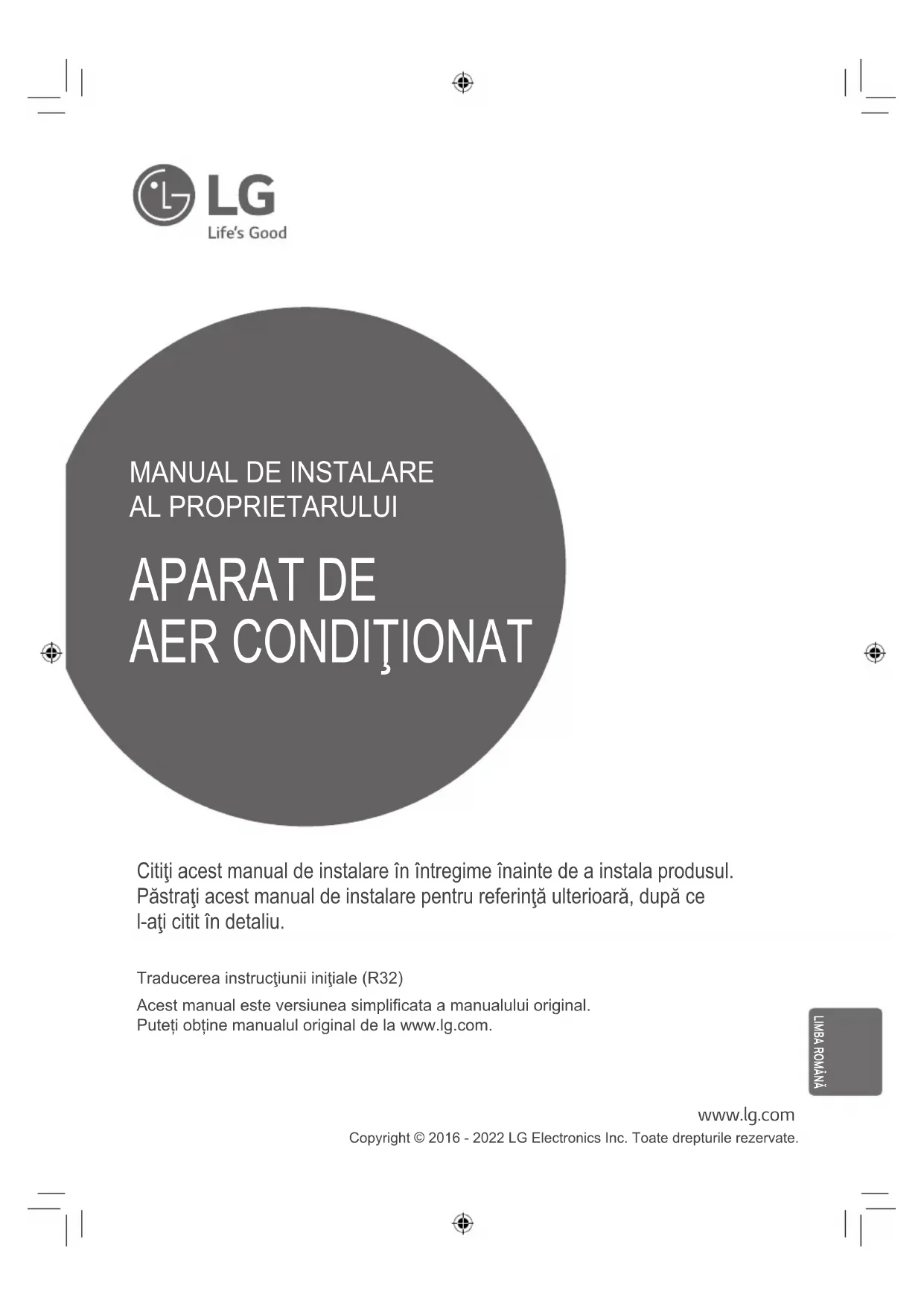

MANUAL DE UTILIZARE MU2R17 LG

Citiți acest manual de instalare în întregime înainte de a instala produsul. Păstrați acest manual de instalare pentru referință ulterioară, după ce l-ați citit în detaliu.

Traducerea instructiunii initiale (R32)

Acest manual este versiunea simplificata a manualului original.

Puteți obține manualul original de la www.lg.com.

DENUMIREA MODELULUI

Informații despre produs

• Numele produsului : Aparat de aer condiționat

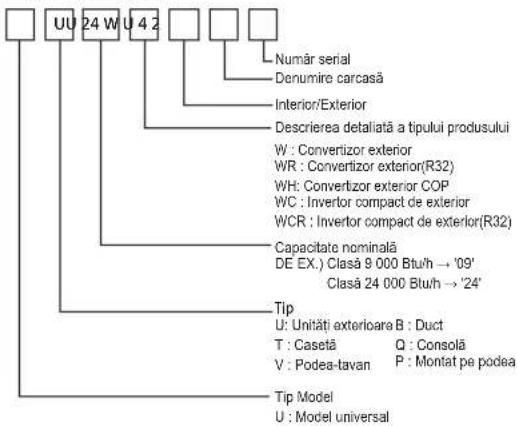

• Nume model:


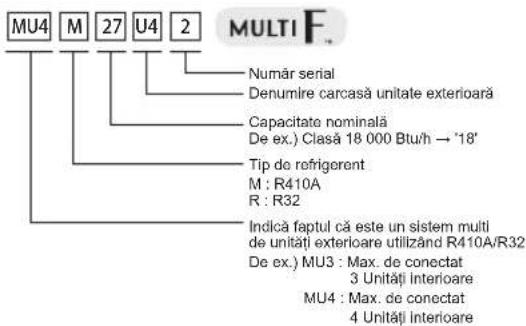

MULTI F MU4 M 27 U4 2 Număr serial Denumire carcasă unitate exterioară Capacitate nominală De ex.) Clasă 18 000 Btu/h → '18' Tip de refrigeront M : R410A R : R32 Indică faptul că este un sistem multi de unități exterioare utilizând R410A/R32 De ex.) MU3 : Max. de conectat 3 Unități interioare MU4 : Max. de conectat 4 Unități interioare

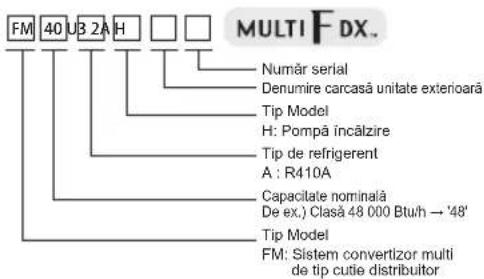

MULTI F DX. FM 40 UB 2A H □ □ Număr serial Denumire carcasa unitate exterioară Tip Model H: Pompă încălzire Tip de refrigerent A : R410A Capacitate nominală De ex.) Clasă 48 000 Btu/h → '48' Tip Model FM: Sistem convertizor multi de tip cutie distribuitor

Emisii sonore transmise prin aer

Presiunea sonoră A emisă de acest produs este sub 70 dB.

** Nivelul sonor poate varia în funcție de locație.

Cifrele mentionate exprimă nivelul emisiilor și nu reprezintă nivele precise de lucru.

În timp ce există o corelatie între nivelul de emisie și cel de expunere, aceasta nu poate fi folosit cu precizie pentru a determina dacă sunt necesare precauții suplimentare.

Factorii care influentează nivelul real de expunere al forței de lucru includ caracteristicile camerei de lucru și alte surse de zgomot, de ex. numărul echipamentelor și alte procese adiacente precum și durata de timp în care un operator este expus la zgomot.

De asemenea, nivelul de expunere permis poate varia în funcție de țară.

Această informație va ajuta, totuși, utilizatorul echipamentului să realizeze o evaluare mai corectă a pericolelor și riscurilor.

• Informații suplimentare: numărul serial se află pe codul de bare al produsului.
• Presiunea maximă permisă Partea înaltă: 4.2 MPa Partea joasă: 2.4 MPa
• Refrigerent : R32

INSTRUCTIUNI DE SIGURANTĂ

	Citiți cu atenție măsurile de precauție în acest manual înainte de utilizarea unității.		Acest aparat este umplut cu agent frigorific inflamabil. (pentru R32)
	Acest simbol indică faptul că trebuie să citiți cu atenție Manualul de utilizare.		Acest simbol indică faptul că acest echipament trebuie să fie utilizat de către o persoană de serviciu, care a consultat Manualul de utilizare

Următoarele îndrumări de siguranță au scopul de a preveni riscurile neprevăzute sau daunele provenite din operarea nesigură sau incorectă a produsului. Îndrumările sunt separate în „AVERTISMENT” și „ATENTIE”, după cum se descrie mai jos.

Acest simbol este afişat pentru a indica problemele și operațiunile care pot provoca riscuri. Citiți cu atenție partea care conține acest simbol și urmați instrucțiunile pentru a evita riscul.

AVERTISMENT

Acesta indică faptul că nerespectarea instrucțiunilor poate provoca vătămarea gravă sau decesul.

ATENTIE

Acesta indică faptul că nerespectarea instrucțiunilor poate provoca vătămarea ușoară sau deteriorarea produsului.

! AVERTISMENT

• Instalarea sau reparațiile efectuate de persoane necalificate pot constitui pericole atât pentru dumneavoastră cât și pentru ceilalți.
• Activitatea de instalare trebuie să fie efectuată în conformitate cu Codul național cu privire la instalațiile electrice, numai de către personalul calificat și autorizat.
• Informațiile conținute în acest manual sunt destinate utilizării de către un tehnician calificat, familiarizat cu procedurile de siguranță și echipat cu unelte și instrumente de testare adecvate.
• Necitirea cu atenție și nerespectarea tuturor instrucțiunilor din acest manual pot determina defectarea echipamentelor, pagube materiale, vătămare corporală și/sau deces.
• Trebuie verificată respectarea regulamentelor naționale de gaz.
• Acest echipament va fi furnizat cu un cablu de alimentare care respectă reglementările naționale.
• Conductele conectate la un aparat nu trebuie să conțină surse de aprindere. (pentru R32)

Instalare

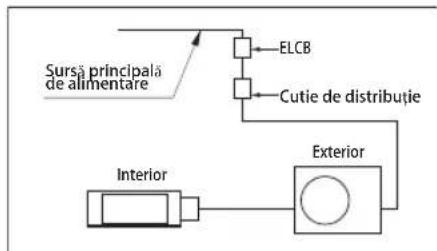

• Nu utilizati un întrerupător de circuit defect sau subevaluat. Folosiți tabloul electric și sigurantele corespunzătoare.
• Există riscul de incendiu sau electrocutare Pentru lucrările electrice, contactați dealerul, vânzătorul, un electrician calificat sau un Centru de service autorizat. Nu încercați să demontați sau să reparați singuri produsul. Există riscul de incendiu sau electrocutare
• Totdeauna asigurați împământarea produsului conform diagramei de cablare. Nu conectați împământarea la conducte de gaz sau de apă ori la firele de împământare a unei linii telefonice. Există riscul de incendiu sau electrocutare
• Instalați panoul și capacul casetei de control în siguranță. Există riscul de incendiu sau electrocutare din cauza prafului, apei, etc.
• Folosiți dispositive de întrerupere sau siguranțe corespunzătoare. Există riscul de incendiu sau electrocutare
• Nu modificati și nu prelungiți cablul de alimentare. Dacă cablul sau cordonul de alimentare prezintă zgârieturi sau dezizolare ori deteriorare, atunci trebuie înlocuit. Există riscul de incendiu sau electrocutare
• Pentru instalare, dezinstalare sau reinstalare, contactați întotdeauna comerciantul sau un centru autorizat de service. Există riscul de incendiu sau electrocutare, explozie sau rănire.
• Nu instalați produsul pe un stativ de instalare defect. Asigurați-vă că zona de instalare nu se deteriorează odată cu trecerea timpului. Acest lucru ar putea cauza căderea echipamentului.
• Niciodată nu instalați unitatea exterioară pe o bază mobilă ori într-un spațiu de unde poate să cadă. Dacă unitatea exterioară cade, poate cauza pagube materiale, rănirea ori chiar moartea persoanei.
• La unitatea exteriorară, condensatorul electric furnizează electricitate de înaltă tensiune componentelor electrice. Asigurati-vă că s-a descărcat complet condensatorul înainte de a efectua orice activitate de reparatii. Un condensator încărcat poate cauza electrocutarea.
• Când instalati aparatul, folositi kit-ul de instalare, furnizat cu produsul. În caz contrar, aparatul poate cădea și produce leziuni grave.
• Conexiunile unității interioare/exteriorare trebuie să fie bine asigurate, iar cablul așezat astfel încât să nu fie smuls din terminalele de conectare. Conexunile necorespunzătoare ori slăbite pot provoca încălzire sau incendiu.
• Evacuați materialele de ambalare în siguranță. Scoateți șuruburi, cuie, baterii, lucruri avariate după instalare și aruncați ambalajele din plastic. Copiii s-ar putea juca cu acestea, ceea ce poate cauza rănirea lor.
• Verificați tipul de agent frigorific utilizat. Citiți eticheta de pe produs. Folosirea unui agent de răcire necorespunzător poate împiedica funcționarea normală a aparatului.
• Nu porniți întreruptorul sau puterea cu condiția ca panoul frontal, dulapul, capacul superior, capacul cutiei de control sunt îndepărtate sau deschise. În caz contrar, aceasta poate provoca incendii, şoc electric, explozie sau moarte.

• Utilizați o pompă vacuum sau gaz Inert (azot), atunci când faci testul de scurgere sau de purjară a aerului. Nu comprimați aerul sau oxigenul și nu utilizați gaze inflamabile. În caz contrar, acestea poat provoca încendii sau explozii.

• Aparatul va trebui să fie depozitat într-o cameră fără surse de aprindere ca să funcționeze în mod continuu. (de exemplu: flacără deschisă, un aparat de gaz care funcționează sau un încălzitor electric)

• Nu folositi alte mijloace pentru a accelera procesul de decongelare sau pentru a curăța, decât cele recomandate de producător.
• Nu perforati sau ardeți sistemul de ciclu cu agent frigorific.
• Retineți faptul că agenții frigorifici pot să nu contină miros
• Păstrați toate orificiile de ventilare necesare libere de orice obstrucții.
• Aparatul va trebui să fie depozitat într-o zonă bine ventilată în cazul în care dimensiunea camerei corespunde suprafeței camerei așa cum este specificat pentru funcționare.
• Conductele pentru agentul frigorific trebuie să fie protejate sau sigilate pentru evitarea daunelor.
• Conectori flexibili ai agentului frigorific (cum ar fi linii de legătură între unitatea interioară și exterioroară) care pot fi deplasați în timpul operațiunilor normale trebuie să fie protejati împotriva deteriorării mecanice.
• O conexiune lipită, sudată sau mecanică trebuie realizată înainte de deschiderea supapelor care permit fluxul de agent frigorific între piesele sistemului de răcire.
• Conexiunile mecanice trebuie să fie accesibile, în scopul întreținerii.
• Aparatul trebuie să fie deconectat de la sursa de alimentare în timpul funcționării și la înlocuirea pieselor.
• Nu atingeti conducta de agent frigorific și conducta de apă sau alte părți interne în timp ce aparatul funcționează sau imediat după operare. Acest lucru poate determina arșuri sau degerături.
• Nu instalati produsul pe un suport care nu este paralel cu solul sau pe o instalatie defectă. Poate provoca rănire, accidentare sau deteriorarea produsului.
• Aparatul trebuie instalat în conformitate cu reglementările naționale privind cablarea.

Operare

- Când produsul s-a udat (inundat sau introdus în apă), contactați un centru autorizat de service în vederea reparării, înainte de a-l folosi din nou. Există riscul de încendiu sau electrocutare.

- Asigurati-vă că folositi numai piesele de schimb recomandate. Sub nicio formă nu incercați să modificați echipamentul. Folosirea pieselor inadecvate poate cauza electrocutare, generarea de căldură excesivă sau incendiu.

- Nu atingeti, utilizati sau reparați aparatul cu mâinile umede. Tineți stecărul cu mâna când îl scoateți din priză Există risc de electrocutare sau incendiu.

- Nu amplasati surse de încălzire sau aparate electrocasnice cu încălzire lângă cablul de alimentare. Există risc de incendiu sau electrocutare.

- Nu permiteți pătrunderea apei în componentele electrice. Instalați aparatul la distanță de surse de apă. Există riscul de incendii, defectarea produsului sau electrocutare.

- Nu depozitați și nu utilizați gaze sau substanțe inflamabile în apropierea produsului. Există risc de incendiu.

- Nu folosiți aparatul într-un spațiu îngust timp îndelungat. Asigurați ventilarea. S-ar putea produce o lipsă de oxigen care v-ar afecta sănătatea.

• Nu deschideti grila frontală în timpul funcționării. (Nu atingeți filtrul electrostatic, dacă unitatea este furnizată cu unul). Există riscul de rănire, electrocutare sau deteriorarea produsului.
• Dacă se aud sunete ciudate sau dacă iese fum din produs. Opriti imediat întrerupătorul sau deconectați cablul sursei de alimentare. Există risc de electrocutare sau incendiu.
• Aerisiți camera unde se află produsul regulat când folositi unitatea împreună cu un cuptor, sau alt element de încălzire. Poate să apară lipsa de oxigen care vă poate afecta sănătatea.
• Când aparatul urmează să nu fie folosit timp îndelungat, scoateți cablul de alimentare din priză și opriți tabloul electric. Există risc de deteriorare sau defectare a produsului ori de utilizare neautorizată.
• Luați măsuri ca nimeni și în special copii să nu poată călca ori să nu cadă pe unitatea exterioară. Există pericolul unor leziuni sau de avariere a produsului.
• Asigurati-vă ca, în timpul utilizării, cablul de alimentare nu este scos din priză sau deteriorat. Există riscul de incendiu sau electrocutare
• Nu puneti NIMIC pe cablul de alimentare. Există riscul de incendiu sau electrocutare
• Când au loc scurgeri de gaz inflamabil, opriți gazul și deschideți fereastra de ventilare înainte de a reporni produsul. Nu utilizați telefonul și nu porniți sau opriți comutatoarele. Există riscul de explozie sau incendiu.
• Asigurati-vă că aerisiți suficient camera când aparatul de aer condiționat este folosit simultan cu un aparat de încălzit cum ar fi un radiator. În caz contrar există riscul de incendiu, rănire gravă sau deteriorarea produsului.
• Curățați periodic (mai des decât o dată/an) praful sau particulele de sare blocate în schimbătorul de căldură, folosind apă.
• Demontarea unității, tratarea uleiului agentului frigorific și a altor piese trebuie realizate în conformitate cu standardele locale și naționale.

ATENTIE

Instalare

• Produsul trebuie ridicat și transportat de către cel puțin două persoane. Evitați vătămarea corporală.
• Nu instalati produsul dacă acesta va fi expus direct la vântul mării (stropire cu sare). Acest lucru poate provoca coroziunea produsului.
• Instalați furtunul de evacuare pentru a asigura ca apa condensată să fie evacuată corespunzător. Un racord neadecvat poate produce scurgeri de apă.
• Mentineți nivelul chiar și când instalati produsul. Pentru a evita vibrațiile sau zgomotul.
• Nu instalati produsul în locuri unde zgomotul sau aerul cald provenit de la unitatea exteriorară ar putea produce avariș sau deranja vecinii. Aceasta poate cauza o problemă pentru vecinii dvs. și v-ar provoca dispute cu aceștia.
• Totdeauna verificati să nu existe scurgeri de gaz (refrigerent) după instalarea sau repararea produsului. Nivelurile scăzute ale refrigerantului pot cauza defectarea produsului.

• Orice persoană care este implicată cu lucrul sau deconectarea într-un circuit de agent frigorific trebuie să dețină un certificat valabil curent de la o autoritate de evaluare acreditat industrial, care autorizează competența lor să se ocupe de agentii frigorifici în condiții de siguranță, în conformitate cu o industrie recunoscută de caietul de sarcini de evaluare.

• Încaltaminte adecvată (PPE) echipamentelor de protecție personală atunci când instalați, întretineți sau deserviți produsul.

• În cazul în care cablul de alimentare este deteriorat, acesta trebuie înlocuit cu un cablu sau un ansamblu special disponibil la unitatea autorizată de service.
• Lucrările la conducte trebuie protejate de daune fizice.
• Păstrați nivelul paralel la instalarea produsului. În caz contrar, poate cauza vibrații sau scurgere de apă. Poate cauza rănire sau accident.
• În cazul în care produsele de aer condiționat LG Electronics NU sunt instalate, reparate sau modificate de către un profesionist autorizat de catre LG Electronics, garanția este anulată.
• Toate costurile asociate cu reparațiile devin apoi responsabilitatea completă a proprietarului.
• Mijloacele de deconectare trebuie să fie încorporate în sistemul fix de cablaj, conform regulilor de cablaj.
• Nu introduceti furtunul de scurgere în conducta de scurgere sau din sol. Puteti avea parte de mirosuri neplăcute, iar schimbătorul de căldură sau conducta se pot coroda.
• Nu instalati unitatea în atmosfere cu potențial exploziv.

Operare

• Nu utilizati produsul în scopuri speciale, precum pentru conservarea alimentelor, lucrărilor artistice etc. Este un aparat de aer condiționat de consum, nu un sistem de refrigerare de precizie. Există pericolul de avariere sau deteriorare.
• Nu blocati admisia sau evacuarea debitului de aer. Acest lucru poate provoca defectarea produsului.
• Folositi o lavetă moale pentru curătare. Nu folositi detergenti puternici, solventi sau apă etc. Există riscul de incendiu, electrocutare sau deteriorarea elementelor din plastic ale produsului.
• Nu atingeți piesele metalice ale produsului când scoateți filtrul de aer. Există risc de vătămare corporală.
• Nu vă urcați pe produs și nici nu puneți ceva pe acesta (unitățile exterioare). Există risc de vătămare corporală și de defectare a produsului.
• După curătare, introduceti în mod corespunzător filtrul. Curățați filtrul a două săptămâni sau mai des, dacă este necesar. Un filtru murdar reduce eficiența aparatului.
• În timpul funcționării, nu introduceti mâinile sau alte obiecte în orificiul de admisie sau în orificiul de evacuare. Componentele ascuțite, în mișcare, v-ar putea răni.
• Fiți atenți când despachetati și instalati produsul. Marginile ascutite pot provoca rănire.
• Dacă există scurgeri de gaz refrigerent în timpul reparațiilor, nu atingeți. Poate cauza degerături (rănire).
• Nu încinați unitatea când o îndepărtați sau dezinstalați. Apa condensată din interior se poate scurge.
• Nu folosiți aer sau gaz, altul decât refrigerentul specificat pentru acest sistem. Dacă aerul pătrunde în sistemul de răcire, rezultă o presiune excesivă, care cauzează deteriorarea echipamentului sau leziuni.

• Dacă refrigerentul prezintă scurgeri în timpul instalării, aerisiți imediat camera. În caz contrar, poate fi dăunător pentru sănătatea dvs.

• Dezasamblarea echipamentului, tratarea lichidului refrigerant sau a anumitor componente trebuie realizate în conformitate cu standardele locale și naționale.

• Înlocuiți toate bateriile din telecomandă cu unele noi de același tip. Nu amestecați bateriile noi cu cele vechi sau tipuri diferite de baterii. Există riscul de incendiu sau de avariere a produsului.
• Nu reîncărcați sau dezasamblăți bateriile. Nu aruncați bateriile în foc. Acestea se pot aprinde sau pot exploda.
• Dacă lichidul din baterii intră în contact cu pielea sau hainele, spălați bine cu apă curată. Nu utilizați telecomanda dacă bateriile s-au scurs. Substanțele chimice din baterii ar putea cauza arsuri sau alte pericole pentru sănătate.
• Dacă înghițiți lichid de la baterii, spălați-vă bine în interiorul gurii si consultați apoi medicul. În caz contrăr există riscul de îmbolnăviri grave.
• Nu lăsați aparatul de aer condiționat să funcționeze o perioadă mare de timp când umiditatea este foarte ridicată, iar o ușă sau o fereastră este lăsată deschisă. Umezeala poate genera condens și poate umezi sau deteriora mobila.
• Nu vă expuneti pielea și nu expuneti copiii sau plantele la fluxul de aer rece ori fiebinte. Acest lucru vă poate afecta sănătatea.
• Nu beți apa evacuată din produs. Nu este potabilă și poate provoca probleme de sănătate grave.
• Folositi un scaun sau o scară solidă când curățati, faceți operațiuni de întreținere sau reparati produsul la înăltime. Fiti atenti și evitati să vă loviti.
• Aparatul va trebui să fie depozitat astfel încât să se prevină deteriorarea mecanică care poate să apară.
• Deservirea se va efectua numai recomandat de producătorul echipamentului. Întreținere și reparația care necesită asistență din partea altor categorii de personal calificat se va efectua sub supravegherea persoanei competente în utilizarea agentilor frigorifici inflamabili.
• Instalarea conductei de lucru va trebui să fie mentinută la un nivel minim.
• Atunci când piesele de legătură mecanice sunt refolosite în interior, sigilările trebuie reînnoite.
• Atunci când nodurile evazate sunt refolosite în interior, partea nodurilor va fi re-fabricată.
• Mijloacele de deconectare trebuie să fie încorporate în sistemul fix de cablaj, conform regulilor de cablaj
• Acest produs nu este destinat utilizării lui de către persoane (inclusiv copii) cu capacități fizice, senzoriale sau mentale reduse, sau fără experiență și cunoștințe decât în cazul în care sunt supravegheați sau instruiti asupra modului de utilizare a aparatului de către o persoană responsabilă cu sigurantă lor. Copii mici trebuie supravegheați pentru a vă asigura că nu se joacă cu aparatul de aer condiționat.
• Acest produs poate fi utilizate de copii cu vârsta de minim 8 ani și persoane cu capacități fizice, senzoriale sau mentale reduse, sau fără experientă și cunoștințe doar în cazul în care sunt supravegheati sau instruiti asupra modului de utilizare a aparatului în siguranță și înțeleg pericolele posibile. Copiii nu se vor juca cu aparatul. Curățarea și întreținerea nu se vor realiza de către copii nesupravegheati.

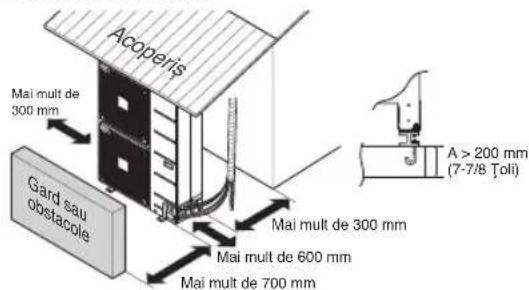

LOCURI DE INSTALARE

• Dacă deasupra aparatului se construiește o tendă care să îl apere de lumina solară directă sau de ploaie, asigurați-vă că radiațiile de căldură de la condensator nu sunt obstructionate.
• Asigurati spatiile indicate prin săgeti în jurul părții frontale, din spate și laterale a aparatului.
• Nu așezati animale sau plante în calea aerului cald.
• Luați în calcul greutatea aparatului de aer condiționat și alegeți un loc în care zgomotul și vibrățiile sunt minime.
• Alegeți un loc astfel încât aerul cald și zgomotul provenite de la aparatul de aer condiționat să nu deranjeze vecinii.
• Instalați astfel încât suportul să suporte suficient greutatea și vibrațiile unității exterioare și acolo unde este posibilă instalarea în loc drept.
• Un loc ferit de ploaia sau ninsoarea directă.
• Instalati acolo unde nu există zăpadă sau turturi de gheata.
• Instalati acolo unde nu există un suport necorespunzător cum ar fi o podea instabilă sau o parte degradată a clădirii, sau un loc unde există acumulări de zăpadă.

Acoperis Gard sau obstacole Mai mult de 300 mm Mai mult de 600 mm Mai mult de 700 mm A > 200 mm (7-7/8 Toli)

! ATENTIE

Acordati atenție atunci când transportați produsul.

• Nu transportați produsul de unul singur, dacă acesta depășește 20 kg.
• Benzile PP sunt utilizate pentru ambalarea unor produse. Nu le utilizati ca mijloc de transport deoarece sunt periculoase.
• Nu atingeți nervurile schimbătorului de căldură cu mâinile goale. În caz contrar vă puteti tăia la mâini.
• Rupeți ambalajele din plastic și aruncați-le, astfel încât copiii să nu se poată juca cu acestea. În caz contrar, ambalajele din plastic pot sufoca până la moarte.
• Atunci când transportați unitatea exterioară, asigurați-vă că o sprijiniți în toate cele patru puncte. Transportul și ridicarea unității sprijinite în trei puncte poate face ca aceasta să fie instabilă și să cadă.
• Utilizați 2 curele cu o lungime de cel puțin 8 m.
• Puneti mai multe cârpe sau plăci în locurile în care carcasa intră în contact cu dispozitivele de prindere, pentru a preveni deteriorarea.
• Agătați unitatea, asigurându-vă că este ridicată în centrul de greutate.

RACORDAREA CONDUCTELOR

Pregătirea conductelor

- Efectuați corect lucrările de evazare din următoarea procedură.

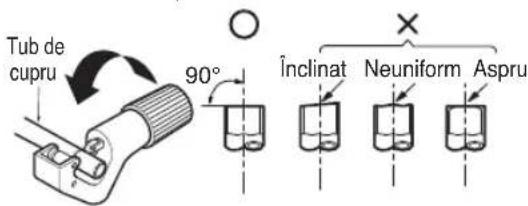

Tăiați conductele și cablul.

Tub de cupru 90° Înclinat Neuniform Aspru

Îndepărtarea bavurii

• Îndepărtați în întregime bavura de la secțiunea tăiată a conductei/tubului.
• Pentru a evita scurgerea resturilor de bavură în tubulatură, când îndepărtați bavurile, orientați capâtul conductei / țevii de cupru în jos.

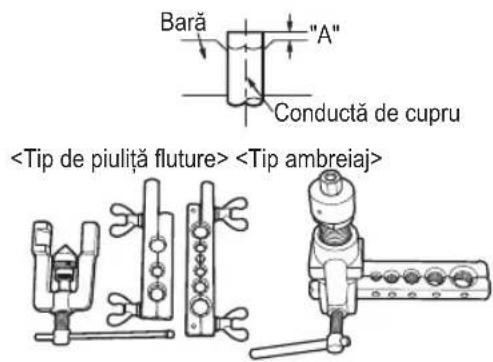

Lucrare de lârgire a tevilor

Diametru conductăîn inci (mm)	Un inci (mm)
	Tip de piulită fluture Tip ambreiaj
∅ 1/4 (∅ 6.35)	0.04~0.05 (1.1~1.3)	0~0.02(0~0.5)
∅ 3/8 (∅ 9.52)	0.06~0.07 (1.5~1.7)
∅ 1/2 (∅ 12.7)	0.06~0.07 (1.6~1.8)
∅ 5/8 (∅ 15.88)	0.06~0.07 (1.6~1.8)
∅ 3/4 (∅ 19.05)	0.07~0.08 (1.9~2.1)

Bară "A" Conductă de cupru

METODA DE RIDICARE

• Atunci când transportați unitatea suspendată, treceti sforile pe sub unitate și utilizați cele două puncte de suspendare din fată și din spate.
• Ridicati întotdeauna unitatea având funiile atașate în patru puncte, astfel încât unitatea să nu fie afectată de impact.
• Ataşati funiile de unitate la un unghi de 40° sau mai mic.

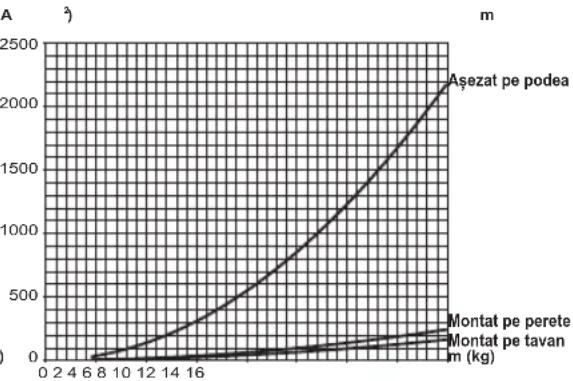

Suprafața minimă a podelei (pentru R32)

• Aparatul va trebui să fie instalat, exploatat și depozitat într-o cameră cu o suprafață mai mare decât suprafața minimă.
• Utilizați graficul de tabel pentru a determina suprafața minimă.
• Modelul consolei (pentru țările UE) se instalează numai în conformitate cu IEC 60335-2-40:2018 Edition 6.0.

IEC 60335-2-40:2013+A1:2016 Edition 5.1 IEC 60335-2-40:2018 Edition 6.0

- m : Cantitatea totală de agent frigorific din sistem

- Cantitatea totală de agent frigorific: încârcătura de agent frigorific din fabrică + cantitatea suplimentară de agent frigorific

- Amin : zona minimă pentru instalare

IEC 60335-2-40:2013+A1:2016 Edition 5.1
IEC 60335-2-40: 2018 Edition 6.0
IEC 60335-2-40:2013+A1:2016 Edition 5.1
IEC 60335-2-40: 2018 Edition 6.0
IEC 60335-2-40:2013+A1: IEC 60335-2-40:2016 Edition 5.1 2018 Edition 6.0

Aşezat pe podea		Aşezat pe podea		Montat pe perete		Montat pe perete		Montat pe tavan		Montat pe tavan
m (kg) Amin (m ^2 )		m (kg) Amin (m ^2 )		m (kg) Amin (m ^2 )		m (kg) Amin (m ^2 )		m (kg) Amin (m ^2 )		m (kg) Amin (m ^2 )
< 1.224 -		< 1.842 -		< 1.224 -		< 1.842 -		< 1.224 -		< 1.842 -
1.224 12.9		1.842 28.88		1.224 1.43		1.842 4.44		1.224 0.956		1.842 3.64
1.4 16 82		2.0 34.04		1.4 1.87		2.0 4.83		1.4 1.25		2.0 3.95
1.6 21 97		2.2 41.19		1.6 2.44		2.2 5.31		1.6 1.63		2.2 4.34
1.8 27 80		2.4 49.02		1.8 3.09		2.4 5.79		1.8 2.07		2.4 4.74
2.0 34 32		2.6 57.53		2.0 3.81		2.6 6.39		2.0 2.55		2.6 5.13
2.2 41 53		2.8 66.72		2.2 4.61		2.8 7.41		2.2 3.09		2.8 5.53
2.4 49 42		3.0 76.60		2.4 5.49		3.0 8.51		2.4 3.68		3.0 5.92
2.6 58 00		3.2 87.15		2.6 6.44		3.2 9.68		2.6 4.31		3.2 6.48
2.8 67 27		3.4 98.89		2.8 7.47		3.4 10.93		2.8 5.00		3.4 7.32
3.0 77 22		3.6 110.30		3.0 8.58		3.6 12.26		3.0 5.74		3.6 8.20
3.2 87 86		3.8 122.90		3.2 9.76		3.8 13.66		3.2 6.54		3.8 9.14
3.4 99 19		4.0 136.17		3.4 11.02		4.0 15.13		3.4 7.38		4.0 10.13
3.6 111.20		4.2 150.13		3.6 12.36		4.2 16.68		3.6 8.27		4.2 11.17
3.8 128.90		4.4 164.77		3.8 13.77		4.4 18.31		3.8 9.22		4.4 12.26
4.0 137.29		4.6 180.09		4.0 15.25		4.6 20.01		4.0 10.21		4.6 13.40
4.2 151.36		4.8 196.09		4.2 16.82		4.8 21.79		4.2 11.26		4.8 14.59
4.4 166.12		5.0 212.77		4.4 18.46		5.0 23.64		4.4 12.36		5.0 15.83
4.6 181.56		5.2 230.13		4.6 20.17		5.2 25.57		4.6 13.50		5.2 17.12
4.8 197.70		5.4 248.18		4.8 21.97		5.4 27.58		4.8 14.70		5.4 18.46
5.0 214.51		5.6 266.90		5.0 23.83		5.6 29.66		5.0 15.96		5.6 19.85
5.2 232.02		5.8 286.30		5.2 25.78		5.8 31.81		5.2 17.26		5.8 21.30
5.4 250.21		6.0 306.39		5.4 27.80		6.0 34.04		5.4 18.61		6.0 22.79
5.6 269.09				5.6 29.90				5.6 20.01
5.8 288.65				5.8 32.07				5.8 21.47
6.0 308.90				6.0 34.32				6.0 22.98

CIRCUITE ELECTRICE

- Urmati ordonanța organizației dumneavoastră guvernamentale pentru standardul tehnic legate de echipamentele electrice, reglementări privind cablarea și ghidul fiecărei companii de energie electrică.

! AVERTISMENT

Asigurați-vă că apelați la ingineri electrici autorizați pentru a face partea electrică care utilizează circuite speciale în conformitate cu reglementările și cu acest manual de instalare. Dacă circuitul de alimentare are o insuficiență de capacitate sau deficit electric, aceasta poate provoca un șoc electric sau un incendiu.

Efectuați cablajele electrice în funcție de conexiunile cablurilor electrice.

• Toate cablajele trebuie să respecte cerințele locale.
• Alegeți o sursă de alimentare care poate furniza curentul necesar pentru aparatul de aer condiționat.
• Folosiți un ELCB (întrerupător pe circuitul de scurgere la pământ) recunoscut între sursa de alimentare și aparat. Trebuie să montați un dispozitiv de deconectare pentru deconectarea adecvată a tuturor liniilor de alimentare.
• Modelul siguranței recomandat numai de personalul autorizat

1)

Model (Btu/h) Fază (∅) ELCB
14 k/16 k 1 15 A
18 k/21 k/24 k 1 20 A
27 k/30 k 1 25 A

Conectat la unitatea exteriorară sau B.D. unitate

Asigurati-vă că veți conecta unitatea exteriorară la pământ. Nu conectați linia de pământ la orice conducta de gaz, conductă de apă, paratrăsnet sau linie telefonică terestră. Dacă nu este suficient pământ, aceasta poate provoca un șoc electric.

• Consultați PDB pentru caracteristicile electrice detaliate
• Conectați individual firele la terminalele de pe panoul de control, conform conexiunii unității exterioare.
• Asigurati-vă că culorile cablurilor de la unitatea exteriorară și de la nr. respectiv de bornă sunt aceleasi cu cele de la unitatea interioară.
• Când linia de conectare dintre unitatea interioară și cea exteriorară este de peste 40 m, conectați linia de telecomunicații și linia de alimentare separat.
• Linia de alimentare a aparatelor nu va fi inferioară cablului izolat cu policroloren. (desemnare cod 60245 IEC 57)

Suprafața transversală minimă a conductorilor

Curent nominal al aparatului A	Suprafata transversală nominală mm2
≤6 0.75
>6 și ≤10 1.0
>10 și ≤16 1.5
>16 și ≤25 2.5
>25 și ≤32 4
>32 și ≤40 6

ÎNTRETINERE

Curățați produsul regulat pentru a menține nivelul optim de performanță și pentru a preveni defectiunile posibile.

ATENTIE

• Opriți aparatul și scoateți cablul de alimentare înainte de a realiza orice activitate de întreținere; în caz contrar se poate produce socul electric.
• Nu folositi niciodată apă mai caldă de 40 °C când curățați filtrele. Aceasta poate cauza deformări sau decolorarea componentelor.
• Nu folositi niciodată substanțe volatile când curățați filtrele. Acestea pot deteriora suprafața unității de aer condiționat.

Sfaturi cu privire la functionare!

• Nu suprarăciți camera.
  Nu este bine pentru sănătate, iar consumul de electricitate este mare.
• Tragetii jaluzelele și perdelele.

Nu lăsați lumina soarelui direct în cameră când aparatul de aer condiționat este în funcțiune.

- Păstrați constantă temperatura camerei.

Reglați direcția fluxului de aer pe verticală și orizontală, pentru a asigura temperatura uniformă în cameră.

- Asigurați-vă că ușile și ferestrele sunt închise etanș.

Evitați pe cât posibil deschiderea ușilor și ferestrelor, pentru a păstra aerul rece în cameră.

- Curățati periodic filtrul de aer.

Blocajele din filtrul de aer reduc debitul de aer și reduc nivelul de răcire și efectul de dezumidificare. Curățați-I cel puțin o dată la 2 săptămîni.

Deoarece ferestrele sunt păstrate închise, este necesară aerisirea camerei din când în când.
