РУКОВОДСТВО ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

КОНДИЦИОНЕР

Перед установкой этого продукта, обязательно прочтите полностью данное руководство по монтажу. После внимательного прочтения данного руководства по монтажу сохраните его для дальнейшего использования в справочных целях.

Перевод инструкции-оригинала (R32)

[Иипортёр] 143160, Россия, Московская обл., Рузский г.о., тер. Минское ш., км 86-й, д. 9

Производитель: ЛГ Электроникс Инк

[Производитель] LG Electronics Inc, Республика Корея, Кёнгсангнам, Чангвон, Сёнгсан,

Ванам-ро, 84, завод Чангвон №2

Данное руководство представляет собой упрощенную версию оригинального руководства.

Оригинал руководства доступен на сайте www.lg.com.

ОБОЗНАЧЕНИЕ МОДЕЛИ

Информация о продукте

• Название продукта : кондиционер
• Название модели :

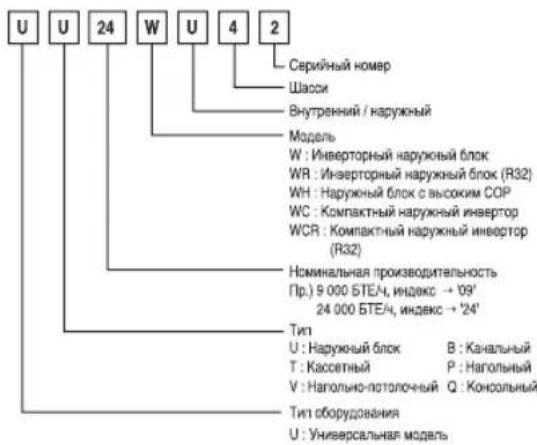

U U 24 W U 4 2 Серийный номер Шасси Внутренний / наружный Модель W : Инверторный наружный блок WR : Инверторный наружный блок (R32) WH : Наружный блок с высоким СОР WC : Компактный наружный инвертор WCR : Компактный наружный инвертор (R32) Номинальная производительность Пр.) 9 000 БТЕ/ч, индекс → '09' 24 000 БТЕ/ч, индекс → '24' Тит U : Наружный блок B : Канальный T : Кассетный P : Напольный V : Напольно-потолочный Q : Консольный Тит оборудования U : Универсальная модель

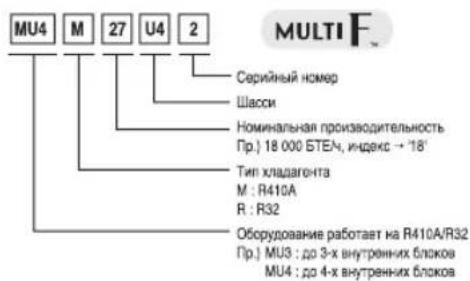

MULTIF MU4 M 27 U4 2 Серийный номер Шасси Номинальная производительность Пр.) 18 000 STEЧ, индекс → '18' Тип хладагента M : R410A R : R32 Оборудование работает на R410A/R32 Пр.) MU3 : до 3-х внутренних блоков MU4 : до 4-х внутренних блоков

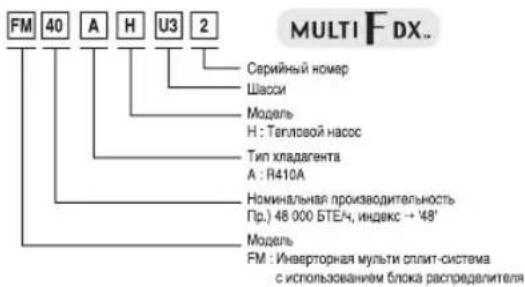

MULTI-F DX.. FM 40 A H U3 2 Серийный номер Шасси Модель H : Тегловой насос Тип кладагента A : R410A Номинальная производительность Пр.) 48 000 БТЕЧ, индекс → '48' Модель FM : Инверторная мульти сплит-система с использованием блока распределителя

• Дополнительная информация: серийный номер, обратитесь к штрих-коду на продукте
• Максимально допустимое давление, со стороны высокого давления: 4.2 МПа со стороны низкого давления: 2.4 МПа
• Фреон : R32

Воздушное шумоизлучение

Амплитудно взвешенное акустическое давление этого устройства ниже 70 дБ.

** Уровень шума может варьироваться в зависимости от места установки.

Указанные цифры относятся к уровню шумоизлучения и могут не являться безопасными рабочими уровнями.

Хотя и имеется корреляция между уровнями шумоизлучения и облучения, эти сведения не могут использоваться для надежного определения необходимости применения соответствующих мер предосторожности.

Факторы, влияющие на фактический уровень воздействия на персонал, включают характеристики рабочего помещения и другие источники звука, например количество расположенного вблизи оборудования и прочие процессы, выполняемые в непосредственной близости, а также время, в течение которого оператор подвержен воздействию шумов.

Кроме того, допустимые уровни воздействия могут различаться в зависимости от страны. Однако эта информация позволит пользователю оборудования лучше оценивать степень опасности и риска.

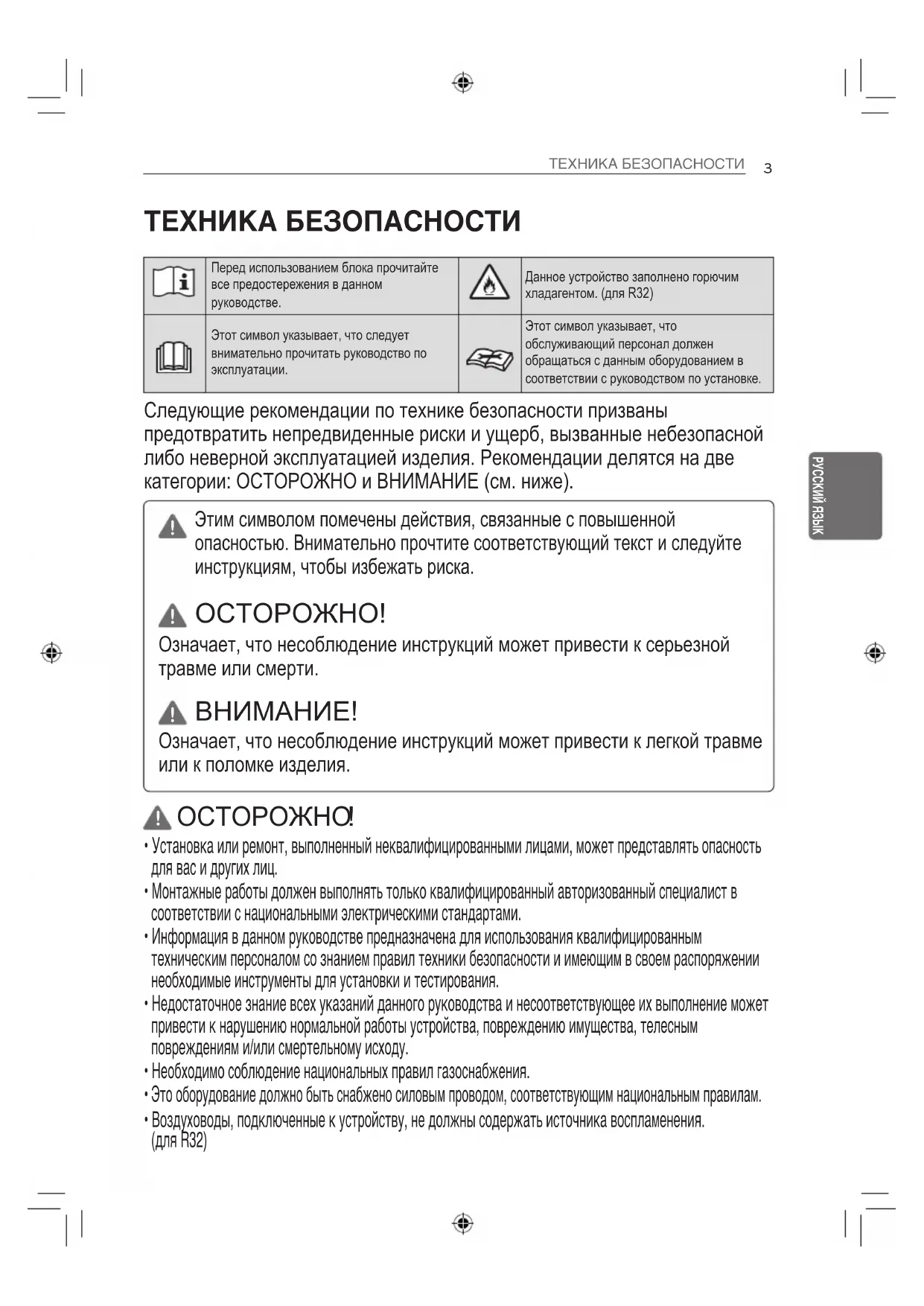

ТЕХНИКА БЕЗОПАСНОСТИ

	Перед использованием блока прочитайте все предостережения в данном руководстве.		Данное устройство заполнено горючим хладагентом. (для R32)
	Этот символ указывает, что следует внимательно прочитать руководство по эксплуатации.		Этот символ указывает, что обслуживающий персонал должен обращаться с данным оборудованием в соответствии с руководством по установке.

Следующие рекомендации по технике безопасности призваны предотвратить непредвиденные риски и ущерб, вызванные небезопасной либо неверной эксплуатацией изделия. Рекомендации делятся на две категории: ОСТОРОЖНО и ВНИМАНИЕ (см. ниже).

Этим символом помечены действия, связанные с повышенной опасностью. Внимательно прочтите соответствующий текст и следуйте инструкциям, чтобы избежать риска.

ОСТОРОЖНО!

Означает, что несоблюдение инструкций может привести к серьезной травме или смерти.

ВНИМАНИЕ!

Означает, что несоблюдение инструкций может привести к легкой травме или к поломке изделия.

ОСТОРОЖНО!

• Установка или ремонт, выполненный неквалифицированными лицами, может представлять опасность для вас и других лиц.
• Монтажные работы должен выполнять только квалифицированный авторизованный специалист в соответствии с национальными электрическими стандартами.
• Информация в данном руководстве предназначена для использования квалифицированным техническим персоналом со знанием правил техники безопасности и имеющим в своем распоряжении необходимые инструменты для установки и тестирования.
• Недостаточное знание всех указаний данного руководства и несоответствующее их выполнение может привести к нарушению нормальной работы устройства, повреждению имущества, телесным повреждениям и/или смертельному исходу.
• Необходимо соблюдение национальных правил газоснабжения.
• Это оборудование должно быть снабжено силовым проводом, соответствующим национальным правилам.
• Воздуховоды, подключенные к устройству, не должны содержать источника воспламенения. (для R32)

Установка

• Не пользуйтесь автоматическими выключателями, которые имеют неисправности или рассчитаны на меньшую нагрузку. Используйте автоматический выключатель или плавкий предохранитель с соответствующими рабочими характеристиками. Существует опасность возгорания или поражения электрическим током.
• Для проведения электротехнических работ обращайтесь к поставщику, продавцу, квалифицированному электрику или в авторизованный сервисный центр. Не разбирайте и не ремонтируйте изделие самостоятельно. Существует опасность возгорания или поражения электрическим током.
• Всегда заземляйте изделие в соответствии со схемой электропроводки. Не подсоединяйте провод заземления к трубам газо- и водоснабжения или к заземлению телефонного кабеля. Существует опасность возгорания или поражения электрическим током.
• Надежно закрепите панель и крышку блока управления. Существует опасность возгорания или поражения электрическим током из-за присутствия пыли, воды и т.п.
• Используйте автоматический выключатель или плавкий предохранитель необходимого номинала. Существует опасность возгорания или поражения электрическим током.
• Не заменяйте и не удлиняйте силовой кабель. Поврежденный кабель электропитания, кабель с порезами или нарушенной изоляцией необходимо заменить. Существует опасность возгорания или поражения электрическим током.
• Для установки, демонтажа или повторной установки всегда пользуйтесь услугами поставщика или авторизованного сервисного центра. Существует опасность возгорания, поражения электрическим током, взрыва или травмы.
• Не устанавливайте изделие на неисправную монтажную стойку. Проверьте, чтобы место установки не разрушалось со временем. Это может привести к падению устройства.
• Не допускается монтировать наружный блок кондиционера на подвижном основании или в местах, откуда он может упасть. Падение наружного блока может привести к поломке, телесному повреждению и даже летальному исходу.
• Высокое напряжение для электрических компонентов подается от высоковольтного конденсатора, установленного в наружном блоке кондиционера. Перед выполнением ремонта убедитесь, что конденсатор полностью разряжен. Заряженный конденсатор может привести к поражению электрическим током.
• Выполняйте монтаж изделия с применением монтажного комплекта, входящего в комплект поставки изделия. Установка без использования такого комплекта может привести к падению устройства и телесному повреждению.
• Необходимо проверить надежность подключения проводки к внутреннему и наружному блокам кондиционера, а также правильность прокладки кабеля, чтобы не нарушить контакт в местах соединений. Ненадлежащее или неплотное соединение может привести к нагреву или возгоранию.
• Утилизацию упаковочных материалов проводите в соответствии с действующими нормами. После установки или обслуживания соберите винты, гвозди, батарейки, сломанные предметы, снимите и выбросьте пластиковую упаковку. Не позволяйте детям играть с ними, так как это может привести к телесному повреждению.
• Проверьте срок годности хладагента. Прочтите информацию на бирке продукта. Неправильно подобранный хладагент может нарушить нормальную работу устройства.
• Не включайте прерыватель цепи или питание, если передняя панель, шкаф, верхняя крышка, крышка пульта управления сняты или открыты. В противном случае это может вызвать пожар, поражение электрическим током, взрыв или травму.

• Используйте вакуумный насос или инертный газ (азот) при проведении испытаний на утечку или при воздушной продувке. Не используйте сжатый воздух или кислород, а также горючие газы. В противном случае это может привести к пожару или взрыву. Существует риск смерти, травм, пожара или взрыва.
• Устройство должно храниться в помещении без постоянно работающих источников воспламенения (например, открытого пламени, работающего газового оборудования и электронагревателей).
• Не используйте средства для ускорения процесса разморозки или очистки, не рекомендованные изготовителем.
• Не прокалывайте и не сжигайте части контура хладагента.
• Помните, что хладагенты могут не иметь запаха.
• Следите за чистотой всех необходимых вентиляционных отверстий.
• Устройство должно храниться в хорошо проветриваемом помещении, площадь которого соответствует площади помещения, предусмотренной для эксплуатации.
• Во избежание повреждений трубопровод хладагента должен быть защищен или закрыт.
  • Гибкие соединения трубопровода хладагента (например, соединительные линии между внутренним и наружным блоками), которые могут смещаться во время нормальной работы, должны быть защищены от механических повреждений.
  • Перед открытием клапанов для запуска циркуляции хладагента между частями системы охлаждения необходимо соединить части трубопровода паяльным, сварочным или механическим способом.
• Механические соединения должны быть доступны для технического обслуживания.
  • Во время обслуживания и замены частей отключайте устройство от источника питания.
• Не прикасайтесь к трубе хладагента и водопроводной трубе или к каким-либо внутренним частям во время работы устройства или сразу после его эксплуатации. Это может вызвать ожог или обморожение.
• Не устанавливайте изделие на непараллельную земле или неисправную монтажную стойку. В противном случае это может привести к травмам, несчастным случаям или повреждению изделия.
• Прибор должен быть установлен в соответствии с национальными правилами монтажа.

Эксплуатация

• Если устройство подверглось воздействию воды (оказалось залитым водой или было погружено в воду), перед повторным использованием обратитесь в авторизованный сервисный центр. Существует опасность возгорания или поражения электрическим током.
• Используйте только детали, перечисленные в списке запасных деталей. Не допускается модификация оборудования. Использование несоответствующих деталей может привести к поражению электрическим током, перегреву или возгоранию.
• Не прикасайтесь к изделию мокрыми руками во время его работы или ремонта. Кабель питания следует извлекать из розетки за вилку. Существует опасность возгорания или поражения электрическим током.
• Не размещайте рядом с кабелем питания нагревательные и другие приборы, выделяющие тепло. Существует опасность возгорания или поражения электрическим током.
• Не допускайте попадания воды в электрические детали. Устанавливайте блок на расстоянии от источников воды. Существует опасность возгорания, повреждений устройства или поражения электрическим током.
• Не храните, не используйте горючие вещества и избегайте мест с присутствием горючего газа или других горючих веществ рядом с устройством. Существует опасность возгорания.

• Не пользуйтесь изделием длительное время в условиях замкнутого пространства. Периодически проветривайте помещение. Недостаток кислорода может нанести вред здоровью.

• Не открывайте переднюю решетку устройства во время работы. (Не прикасайтесь к электростатическому фильтру, если устройство оборудовано им.) Существует опасность получения травм, поражения электрическим током и повреждения изделия.

• При возникновении необычных звуков, запаха или дыма из изделия сразу же отключите автоматический выключатель или отключите кабель питания. Существует опасность возгорания или поражения электрическим током.
  • Время от времени проветривайте помещение, в котором установлено изделие, когда оно эксплуатируется вместе с печкой, нагревательным элементом или другими приборами. Может возникать нехватка кислорода, которая вредна для здоровья.
• Если устройство длительное время не будет использоваться, извлеките вилку из розетки или отключите автоматический выключатель. Существует опасность повреждения или выхода устройства из строя или непредусмотренная операция.
• Будьте осторожны: убедитесь в том, что никто, в особенности дети, не может наступить или упасть на наружный блок. Это может привести к телесному повреждению или поломке устройства.
  • Во время эксплуатации соблюдайте осторожность, чтобы не выдернуть и не повредить кабель питания. Существует опасность возгорания или поражения электрическим током.
• Не кладите на кабель электропитания НИКАКИХ предметов. Существует опасность возгорания или поражения электрическим током.
• При утечке горючего газа перед включением устройства отключите газ и откройте окно, чтобы проветрить помещение. Не пользуйтесь телефоном и электрическими выключателями. Это может привести к возгоранию или взрыву.
  • Обеспечивайте достаточную вентиляцию, когда данный кондиционер и нагревательное устройство, такое как обогреватель, используются одновременно. В противном случае это может привести к возгоранию, серьезной травме или повреждению устройства.
• Периодически (не реже одного раза в год) смывайте водой пыль и соль, скопившиеся на теплообменнике.
• При демонтаже устройства утилизация хладагента и других деталей должна выполняться в соответствии с региональными или национальными стандартами.

ВНИМАНИЕ!

Установка

• Поднимать и транспортировать изделие должны как минимум два человека. Избегайте получения телесных травм.
• Не устанавливайте устройство в местах, где оно будет подвержено непосредственному воздействию морского воздуха (солевого тумана). Это может привести к коррозии изделия.
• Установите сливной шланг для надлежащего слива конденсата. Плохое соединение может привести к протечке воды.
  • Держите изделие ровно, даже во время монтажа. Чтобы избежать вибрации или шума.
• Не устанавливайте устройство в местах, где шум или нагретый воздух от наружного блока может повредить окружающие предметы или помешать соседям. Это может создать проблемы для соседей и привести к конфликту.
• Не устанавливайте устройство в местах, где шум или нагретый воздух от наружного блока может повредить окружающие предметы или помешать соседям. Это может создать проблемы для соседей и привести к конфликту.

• Любой человек, который участвует в работе с системой циркуляции хладагента, должен иметь действующий сертификат от отраслевого аккредитованного органа, который подтверждает его компетентность в умении безопасно обращаться с хладагентами в соответствии с принятыми в отрасли параметрами оценки.
• При установке, обслуживании и ремонте изделия надевайте надлежащие средства индивидуальной защиты (СИЗ).
• Если кабель питания поврежден, он должен быть заменен на специальный кабель или устройство, предоставленные изготовителем или агентом.
  • Трубы должны быть защищены от повреждений.
• Держите уровень параллельно при установке продукта. В противном случае это может вызвать вибрацию или утечку воды. Это может привести к травме или несчастному случаю.
• Установка, ремонт и настройка кондиционеров LG Electronics может выполняться только лицензированным специалистом, в противном случае гарантия будет аннулирована.
• Все расходы, связанные с ремонтом, полностью ложатся на владельца.
• Средства для разъединения должны быть включены в фиксированную проводку в соответствии с правилами подключения.
• Не вставляйте сливной шланг в дренажную или отводную трубу. Это приведет к коррозии теплообменника или трубы и может стать причиной неприятного запаха.
• Не устанавливайте блок во взрывоопасных зонах.

Эксплуатация

• Не используйте устройство для каких-либо специальных целей, например для хранения продуктов, произведений искусства и т. д. Это бытовой кондиционер, а не холодильная установка. Существует опасность повреждения или причинения ущерба имуществу.
• Не перекрывайте входящий и выходной потоки воздуха. Это может привести к выходу устройства из строя.
• Производите чистку мягкой тканью. Не применяйте сильнодействующих моющих средств, растворителей, разбрызгиваемой воды и т. д. Существует опасность возгорания, поражения электрическим током и повреждения пластмассовых деталей изделия.
• Не прикарайтесь к металлическим деталям изделия при снятии воздушного фильтра. Существует опасность телесных повреждений.
• Не наступайте на изделие и не кладите на него какие-либо предметы (наружные устройства) Существует опасность получения телесных травм и повреждения устройства.
• После чистки надежно установите фильтр. Производите очистку фильтра раз в две недели или чаще при необходимости. Загрязненный фильтр снижает эффективность работы.
• Не допускайте попадания рук или каких-либо посторонних предметов во входные и выходные воздушные отверстия при работе кондиционера. Внутри устройства имеются острые и подвижные детали, о которые можно пораниться.
• Будьте осторожны при распаковке и монтаже изделия. Можно пораниться об острые края.
• Если во время ремонта произошла утечка газообразного хладагента, не прикасайтесь к месту утечки незащищенными руками. Газообразный хладагент может привести к обморожению.
• При демонтаже или перемещении устройства не наклоняйте его. Это может привести к попаданию конденсата воды внутрь устройства.

• Не допускается использовать газовые или воздушные смеси хладагентов, отличные от указанных для данной системы. Попадание воздуха в систему циркуляции хладагента может привести к чрезмерному возрастанию давления и привести к повреждению устройства или телесному повреждению.

• При утечке газообразного хладагента во время монтажа сразу же проветрите помещение. Газообразный хладагент может нанести вред здоровью.

• При демонтаже устройства утилизация хладагента и других деталей должна выполняться в соответствии с региональными или национальными стандартами.
• Батарейки в пульте управления следует заменять новыми батарейками того же типа. Не следует устанавливать использованные батарейки вместе с новыми, а также использовать батарейки разных типов. Существует опасность возгорания или выхода устройства из строя.
• Не пытайтесь разбирать или перезаряжать батарейки. Не бросайте батарейки в огонь. Они могут загореться или взорваться.
• При попадании жидкости из батареек на кожу или одежду необходимо сразу же смыть ее водой. Не допускается использование пульта управления в случае протекания батареек. Химические вещества, содержащиеся в батарейках, могут вызвать ожоги или нанести другой вред здоровью.
• При проглатывании вытекшего из аккумулятора электролита тщательно прополоскайте рот, а затем обратитесь к врачу. В противном случае это может привести к серьезным проблемам со здоровьем.
• Не включайте кондиционер надолго, если открыта дверь или окно и влажность воздуха очень высокая. Влага может конденсироваться на мебели, что может привести к ее повреждению.
• Не подвергайте воздействию холодного или теплого потока воздуха открытые участки тела, детей или растения. Это может нанести вред здоровью.
• Не пейте воду, отводимую из устройства. Это техническая вода, которая может нанести серьезный вред здоровью.
• При проведении очистки, технического обслуживания или ремонта кондиционера пользуйтесь устойчивым табуретом или стремянкой. Будьте осторожны и избегайте травм.
• Устройство должно храниться способом, исключающим механические повреждения.
• Обслуживание должно выполняться только в соответствии с рекомендациями производителя оборудования. Обслуживание и ремонт, требующие помощи другого квалифицированного персонала, должны проводиться под наблюдением лица, компетентного относительно использования легковоспламеняющихся хладагентов.
  • Время монтажа трубопровода должно быть сведено к минимуму.
• При повторном использовании механических соединителей в помещении уплотнительные части должны быть обновлены.
• При повторном использовании развальцованных соединений внутри помещения необходимо обработать все концы соединений заново.
  • В соответствии с электротехническими нормами в цепи должно быть установлено устройство защитного отключения.
• Данное устройство не предназначено для использования лицами (включая детей) с ограниченными физическими, сенсорными или умственными возможностями либо недостатком опыта и знаний, кроме случаев, когда они находятся под присмотром либо проинструктированы относительно использования устройства лицом, ответственным за их безопасность. Следите за тем, чтобы дети не играли с этим устройством.
• Данное устройство могут использовать дети старше 8 лет и лица с ограниченными физическими, сенсорными или умственными способностями, а также не имеющие достаточного опыта и знаний, если они находятся под присмотром либо ознакомлены с правилами безопасной эксплуатации устройства и осознают связанные с ним опасности. Не позволяйте детям играть с данным устройством. Не позволяйте детям выполнять очистку и техническое обслуживание устройства без наблюдения взрослых.

ВЫБОР МЕСТА ДЛЯ МОНТАЖА ОБОРУДОВАНИЯ

• Необходимо монтировать наружный блок таким образом, чтобы, по возможности избежать попадания прямых солнечных людей и в местах, где отсутствует постоянное воздействие влаги
• Необходимо учитывать достаточное место вокруг наружного блока, как это указано в полных инструкциях по монтажу
• Необходимо ограничить доступ детей к наружному блоку
• Рекомендуется выбрать такое место для монтажа блока, где будут достигаться минимальный уровень шума и вибрации.
• Необходимо устанавливаться наружный блок в таком месте, где нагретый воздух и шум не будут причинять неудобств арендаторам здания и соседям.
• Выбирайте место, которое выдержит вес и вибрации внешнего блока кондиционера и где возможен монтаж
• Рекомендуется устанавливаться блок таким образом, чтобы избежать прямого воздействия снега
• Необходимо устанавливаться наружный блок в таких местах, где отсутствует риск падения льда и других предметов, непосредственно на корпус устройства
• Рекомендуется устанавливать наружный блок на небольшом возвышении

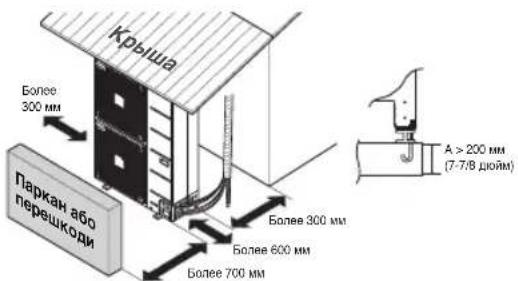

Крыша Более 300 мм Паркан або перешкоди Более 600 мм Более 700 мм А > 200 мм (7-7/8 дюйм)

ВНИМАНИЕ!

Меры предосторожности при транспортировке блока

• Один человек должен переносить оборудование весом не более 20 кг, если вес превышает это значение следует привлекать больше людей.
• При транспортировке блока использовать для крепления специальные приспособления, одобренные соответствующими органами технического надзора
• Не трогать оребрение теплообменника голыми руками. Возможна травма.
  • Упаковочный материал наружного блока должен утилизироваться в соответствии с действующими правилами. Не допускайте чтобы дети играли с упаковочными материалами, пластиковый мешок, входящий в состав упаковки, может привести к смерти.
  • Во время транспортировки и перемещения наружного блока необходимо поддерживать его в четырех точках. При траспортировке с использованием трехточечного подвеса блок может потерять равновесие и упасть.
  • Для строповки использовать 2 ремня длиной не менее 8м
• При необходимости использовать мягкий материал в местах контакта строны с корпусом блока.
• Осуществлять подъем блока, только убедившись, что строповка произведена с учетом его центра тяжести.

ПОДКЛЮЧЕНИЕ ТРУБ

Подготовка трубопроводов

- При установке используйте в качестве материала для труб раскисленную медь.

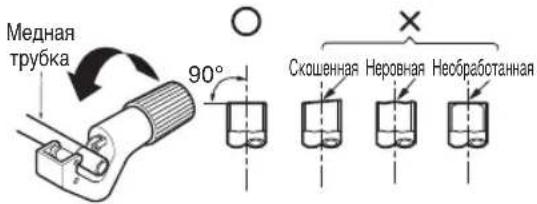

Обрежьте трубки и кабель.

Медная трубка 90° Скошенная Неровная Несобработанная

Удаление заусенцев

• Полностью удалите все заусенцы с обрезанной части трубки.
• При удалении заусенцев направьте конец медной трубки вниз, чтобы избежать попадания заусенцев в трубку.

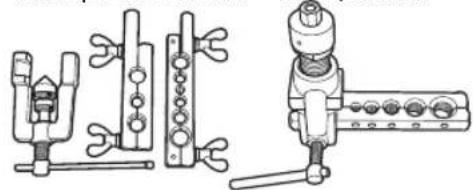

Развальцовка

Диаметр трубы дюймов (мм)	А дюймов (мм)
	Тип барашковой гайки	Тип сцепления
1/4 ( 6.35)	0.04~0.05 (1.1~1.3)	0~0.02(0~0.5)
3/8 ( 9.52)	0.06~0.07 (1.5~1.7)
1/2 ( 12.7)	0.06~0.07 (1.6~1.8)
5/8 ( 15.88)	0.06~0.07 (1.6~1.8)
3/4 ( 19.05)	0.07~0.08 (1.9~2.1)

<Тип сцепления>

• При переноске устройства в подвешенном виде пропускайте канаты под блоком и используйте по две точки для подвешивания спереди и сзади.
• Всегда поднимайте блок на канатах, закрепленных в четырех точках, чтобы не подвергать блок ударам.
• Прикрепляйте канаты к блоку под углом 40° или меньше.

Минимальная площадь пола (для R32)

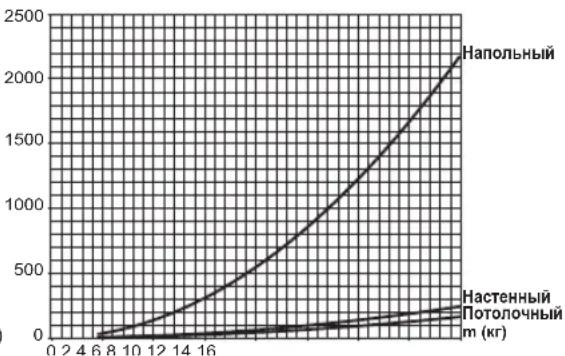

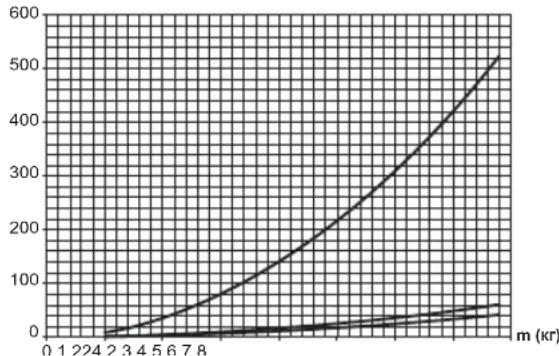

• Устройство должно устанавливаться, эксплуатироваться и храниться в помещении с площадью пола, превышающей минимальную площадь.
• Используйте данные таблицы, чтобы определить минимальную площадь.
• Модель консоли (для рынка ЕС) должна устанавливаться только в соответствии с требованиями стандарта IEC 60335-2-40:2018 Edition 6.0.

IEC 60335-2-40:2013+A1:2016 Edition 5.1 IEC 60335-2-40:2018 Edition 6.0

Амин (м²) Амин (м

2)

• m: Общее количество хладагента в системе.
• Общее количество хладагента : заводской заряд хладагента + дополнительное количество хладагента
• Амин: минимальная площадь установки.

IEC 60335-2-40:2013+A1:2016 Edition 5.1
IEC 60335-2-40: 2018 Edition 6.0
IEC 60335-2-40:2013+A1:2016 Edition 5.1
IEC 60335-2-40: 2018 Edition 6.0
IEC 60335-2-40:2013+A1: IEC 60335-2-40:2016 Edition 5.1 2018 Edition 6.0

Месторасположение		Месторасположение		Настенный		Настенный		Потолочный		Потолочный
m (kg)	Amin (m ^2 )	m (kg)	Amin (m ^2 )	m (kg)	Amin (m ^2 )	m (kg)	Amin (m ^2 )	m (kg)	Amin (m ^2 )	m (kg)	Amin (m ^2 )
< 1.224 -		< 1.842 -		< 1.224 -		< 1.842 -		< 1.224 -		< 1.842 -
1.224 12.9		1.842 28.88		1.224 1.43		1.842 4.44		1.224 0.956		1.842 3.64
1.4 16 82		2.0 34 04		1.4	1.87	2.0	4.83	1.4	1.25	2.0	3.95
1.6 21 97		2.2 41 19		1.6	2.44	2.2	5.31	1.6	1.63	2.2	4.34
1.8 27 80		2.4 49 02		1.8	3.09	2.4	5.79	1.8	2.07	2.4	4.74
2.0 34 32		2.6 57 53		2.0	3.81	2.6	6.39	2.0	2.55	2.6	5.13
2.2 41 53		2.8 66 72		2.2	4.61	2.8	7.41	2.2	3.09	2.8	5.53
2.4 49 42		3.0 76 60		2.4	5.49	3.0	8.51	2.4	3.68	3.0	5.92
2.6 58 00		3.2 87 15		2.6	6.44	3.2	9.68	2.6	4.31	3.2	6.48
2.8 67 27		3.4 98 39		2.8	7.47	3.4 10 93		2.8	5.00	3.4	7.32
3.0 77 22		3.6 110.30		3.0	8.58	3.6 12 26		3.0	5.74	3.6	8.20
3.2 87 86		3.8 122.90		3.2	9.76	3.8 13 66		3.2	6.54	3.8	9.14
3.4 99 19		4.0 136.17		3.4 11 02		4.0 15 13		3.4	7.38	4.0 10 13
3.6 11 1.20		4.2 150.13		3.6 12 36		4.2 16 68		3.6	8.27	4.2 11 17
3.8 128.90		4.4 164.77		3.8 13 77		4.4 18 31		3.8	9.22	4.4 12 26
4.0 137.29		4.6 180.09		4.0 15 25		4.6 20 01		4.0 10 21		4.6 13 40
4.2 151.36		4.8 196.09		4.2 16 82		4.8 21 79		4.2 11 26		4.8 14 59
4.4 166.12		5.0 212.77		4.4 18 46		5.0 23 64		4.4 12 36		5.0 15 83
4.6 181.56		5.2 230.13		4.6 20 17		5.2 25 57		4.6 13 50		5.2 17 12
4.8 197.70		5.4 248.18		4.8 21 97		5.4 27 58		4.8 14 70		5.4 18 46
5.0 214.51		5.6 266.90		5.0 23 83		5.6 29 66		5.0 15 96		5.6 19 85
5.2 232.02		5.8 286.30		5.2 25 78		5.8 31 81		5.2 17 26		5.8 21 30
5.4 250.21		6.0 306.39		5.4 27 80		6.0 34 04		5.4 18 61		6.0 22 79
5.6 269.09				5.6 29 90				5.6 20 01
5.8 288.65				5.8 32 07				5.8 21 47
6.0 308.90				6.0 34 32				6.0 22 98

ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ

- Следуйте постановлению своей государственной организации для соблюдения технических стандартов, связанных с электрооборудованием, правилами устройства и руководствами электроэнергетических компаний

ОСТОРОЖНО!

Убедитесь, что у Вас имеется разрешение инженеров-электриков для проведения всех электротехнических работ, используйте специальные схемы в соответствии с правилами и руководством по установке. Если сеть электропитания имеет недостаток мощности или электрический дефицита, это может привести к поражению электрическим током или пожару.

Подключение к наружному блоку и блоку В.Д.

Обязательно подключите внешний блок к зазамлению. Не подключайте заземляющий провод к трубопроводам хладагента, громоотводам и заземленю телефонных линии. Если заземление является неполным это может привести к поражению электрическим током

Все электрические подключения должны выполняться в строгом соответствии с требованиями производителя

• Все электрические подключения должны выполняться в строгом соответствии с ПУЭ и нормами Российской Федерации и стран Таможенного союза
• Источник питания должен строго соответствовать рекомендациям производителя по монтажу устройства
• Необходимо использовать рекомендованный автомат защиты для того, чтобы предупредить выход оборудования из строя в случае скачков напряжения
• Тип и мощность УЗО должны быть подобраны профессиональными монтажниками

1)

Модель (БТЕ/ч)	Фаза (∅)	ELCB
14 k/16 k	1	15 A
18 k/21 k/24 k	1	20 A
27 k/30 k	1	25 A

• Более подробно об электрических характеристиках см. в PDB.
• Подключайте провода к клеммам распределительной коробки по отдельности в соответствии с подключением в коробке внешнего блока.
• Следите за тем, чтобы цвет проводов наружного блока и номер клеммы совпадали с цветом проводов и номером клеммы блока теплообмена.
• Если длина линии подключения внутреннего и наружного блоков превышает 40 м, подключите телекоммуникационную линию и линию питания отдельно.
• Кабель связи должен быть подключен к клеммной колодке платы управления наружного блока (Кодовое обозначение 60245 IEC 57).

Минимальная площадь поперечного сечения проводников

Номинальный ток устройства, А	Номинальная площадь поперечного сечения, мм2
≤ 6	0.75
> 6 и ≤10	1.0
> 10 и ≤16	1.5
> 16 и ≤ 25	2.5
> 25 и ≤ 32	4
> 32 и ≤ 40	6

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Регулярно очищайте устройство, чтобы поддерживать его максимальную производительность и предотвратить возможное повреждение.

ВНИМАНИЕ!

• Прежде чем выполнять какие-либо техническое обслуживание, выключите питание и отсоедините кабель питания. В противном случае может произойти поражение электрическим током.
• При очистке фильтров никогда не используйте воду с температурой выше 40 °C. Это может привести к деформации или обесцвечиванию.
• Никогда не используйте летучие вещества при очистке фильтров. Они могут повредить поверхность изделия.

Советы по эксплуатации

- Не допускайте переохлаждения помещения.

Это вредно для здоровья, а также приводит к повышенному энергопотреблению.

• Держите закрытыми жалюзи или занавески.

Во время работы кондиционера не допускайте попадания в помещение прямого солнечного света.

- Поддерживайте в помещении равномерную температуру.

Настройте направление воздушного потока по вертикали и по горизонтали таким образом, чтобы обеспечить равномерную температуру в помещении.

• Плотно закрывайте двери и окна.

Старайтесь не открывать двери и окна, чтобы не выпускать охлаждённый воздух из помещения.

• Регулярно чистите воздушный фильтр.

Засорение воздушного фильтра уменьшает воздушный поток и снижает эффект охлаждения и осушения воздуха.

Производите чистку как минимум раз в две недели.

• Время от времени проветривайте комнату.

Поскольку окна постоянно закрыты, рекомендуется время от времени их открывать для проветривания.

Кьонгсангнам, Чангвон, Сьонгсан, Ванам-ро, 84, завод Чангвон №2

Чханвон-SI, Кёнсан-Намдо, КОРЕЯ

Жазык шатыр 300 мм-ден кеп Коршай не кедергілер 300 мм-ден кеп 800 мм-ден кеп 700 мм-ден кеп Жазык шатыр A > 200 мм (7-7/8 дюйм)

ECKEPTY

ТЕХНИКАЛЫК КЫЗМЕТ КОРСЕТУ

[Вытворца] LG Electronics Inc. Рэспубліка Карзя, Кёнгсангнам-да , Чангвон, Сёнгсан-гу, Ванам-ро, 84, завод Чангвон №2

Мадэль (бца/гадз)	Фаза (∅)	ELCB
14 к/16 к	1	15 А
18 к/21 к/24 к	1	20 А
27 к/30 к	1	25 А
