INSTRUKCJA OBSŁUGI MU2R17 LG

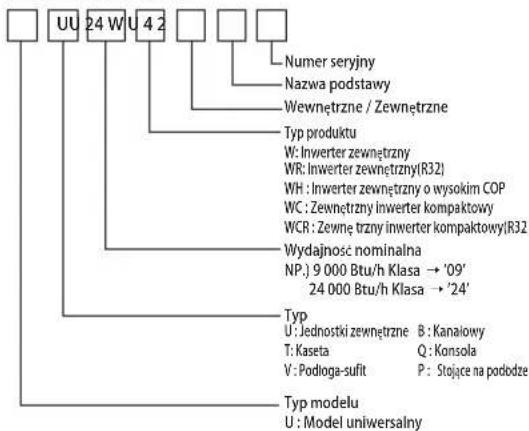

Tłumaczenie oryginalnej instrukcji (R32) Ta instrukcja obsługi jest uproszczoną wersją oryginalnej instrukcji. Oryginalną instrukcję obsługi można pozyskać ze strony www.lg.com. KLIMATYZATOR Proszę przeczytać tę instrukcję montażu w całości przed rozpoczęciem czynności montażowych. Po uważnym przeczytaniu proszę zachować niniejszą instrukcję montażu do użytku w przyszłości. Copyright © 2016 - 2022 LG Electronics Inc. Wszelkie prawa zastrzeżone. www.lg.com POLSKI2 OZNACZENIE MODELU POLSKI OZNACZENIE MODELU - Nazwa produktu: Klimatyzator - Nazwa modelu: - Informacja dodatkowa: numer seryjny patrz kod kreskowy na produkcie. - Maks. dozwolone ciśnienie strona wysoka: 4.2 MPa strona niska : 2.4 MPa - Czynnik chłodniczy: R32 Informacja o produkcie UU 24 W U 4 2 Numer seryjnyWewnętrzne / ZewnętrzneTyp produktuW: Inwerter zewnętrznyWR: Inwerter zewnętrzny(R32)WH : Inwerter zewnętrzny o wysokim COPWC : Zewnętrzny inwerter kompaktowyWCR : Zewnę trzny inwerter kompaktowy(R32) Wydajność nominalnaNP.) 9 000 Btu/h Klasa → '09' 24 000 Btu/h Klasa → '24' Typ Typ modeluU : Model uniwersalnyU : Jednostki zewnętrzneT: KasetaV : Podłoga-sufitB : KanałowyQ : Konsola P : Stojące na podł odze Nazwa podstawy MU4 M 27 Rodzaj czynnika chłodzącegoM : R410AR : R32Wydajność nominalnaNp.) 18 000 Btu/h Klasa → '18'Numer seryjnyNazwa podstawy jednostki zewnętrznejOznacza, że jest to wielosystemowa jednostka zewnętrzna używająca R410A/R32Np.) MU3 : Możliwość podłączenia maks. 3 jednostek wewnętrznych MU4 : Możliwość podłączenia maks. 4 jednostek wewnętrznych U4 2

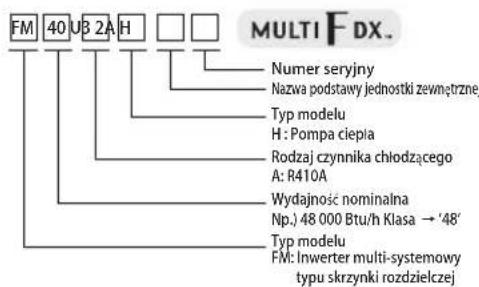

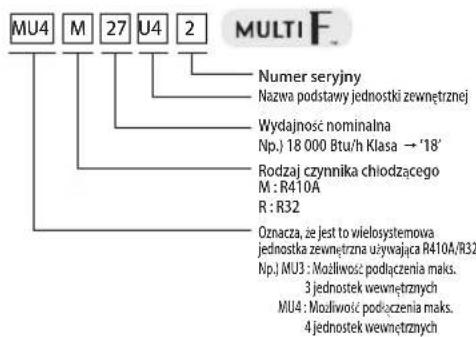

40 U3 2A HTyp modeluH : Pompa ciepłaNazwa podstawy jednostki zewnętrznejNumer seryjnyRodzaj czynnika chłodzącegoA: R410AWydajność nominalnaNp.) 48 000 Btu/h Klasa → '48'Typ modeluFM: Inwerter multi-systemowy typu skrzynki rozdzielczej Średnia dźwięku emitowanego przez to urządzenia wynosi poniżej 70 dB. ** Poziom dźwięku może być różny i zleży od otoczenia. Podane liczby to poziomy emisji i nie koniecznie są bezpiecznymi poziomami roboczymi. Chociaż istnieje związek pomiędzy poziomami emisji oraz ekspozycji, nie można tego stosować, aby w wiarygodny sposób określić, czy konieczne są dalsze środki ostrożności. Czynnikami, które wpływają na rzeczywisty poziom narażenia pracowników, to charakterystyka pomieszczenia pracy oraz inne źródła hałasu tzn. liczba urządzeń/innych procesów i długość czasu, w którym operator narażony jest na hałas. Ponadto, dopuszczalny poziom ekspozycji może się różnić w zależności do kraju. Informacja ta pozwoli użytkownikowi tego urządzenia do lepszej oceny zagrożenia. Poziom emitowanego hałasuINSTRUKCJE BEZPIECZEŃSTWA

• Instalacja lub naprawy wykonywane przez niewykwalifikowane osoby może spowodować zagrożenie dla użytkownika i innych osób.

• Prace instalacyjne muszą być przeprowadzone zgodnie z krajowymi normami dotyczącymi okablowania oraz wyłącznie przez upoważniony do tego personel.

• Informacje zawarte w niniejszej instrukcji są przeznaczone dla wykwalifikowanego technika serwisu znającego procedury bezpieczeństwa i wyposażonego w odpowiednie narzędzia i przyrządy testowe.

• Zaniechanie uważnego przeczytania i przestrzegania wszystkich wskazówek zawartych w niniejszej instrukcji może być przyczyną nieprawidłowego działania urządzeń, szkód materialnych, obrażeń ciała i/lub śmierci.

Należy przestrzegać przepisów dotyczących zgodności z krajowymi regulacjami dla urządzeń gazowych.

To urządzenie powinno zostać dostarczone z kablem zasilającym zgodnym z przepisami krajowymi.

• Przewody podłączone do urządzenia nie powinny zawierać elementów łatwopalnych. (dla R32)

OSTRZEŻENIE Wskazuje, że nieprzestrzeganie instrukcji może powodować poważne obrażenia lub śmierć. UWAGA Wskazuje, że nieprzestrzeganie instrukcji może powodować lekkie obrażenia lub uszkodzenia produktu. Symbol ten wskazuje działania oraz zagadnienia, z którymi może wiązać się zagrożenie. Należy uważnie przeczytać sekcje oznaczone tym symbolem i postępować zgodnie z instrukcją, aby uniknąć zagrożeń.

Poniższe wytyczne dotyczące bezpieczeństwa mają za zadanie zapobiegać nieprzewidzianym zagrożeniom i uszkodzeniom wynikającym z nieprawidłowej lub niezgodnej z zasadami bezpieczeństwa obsługi urządzenia. Wytyczne podzielono na kategorie „OSTRZEŻENIE” oraz „UWAGA” opisane poniżej.

INSTRUKCJE BEZPIECZEŃSTWA

Przed przystąpieniem do obsługi urządzenia, przeczytać dokładnie środki ostrożności zawarte w tej instrukcji obsługi. Obwody tego urządzenia są napełnione łatwopalnym czynnikiem chłodniczym.(dla R32) Ten symbol oznacza, że należy dokładnie zapoznać się z instrukcją obsługi. Ten symbol oznacza, że urządzenie powinien obsługiwać pracownik serwisu zgodnie z instrukcją montażu4

• Nie należy używać uszkodzonych bezpieczników ani bezpieczników o niewłaściwym natężeniu znamionowym. Należy stosować bezpieczniki o zalecanych parametrach.Istnieje ryzyko pożaru lub porażenia prądem elektrycznym.

• Prace elektryczne zlecać dealerowi, wykwalifikowanemu elektrykowi lub autoryzowanemu centrum serwisowemu. Nie należy samodzielnie demontować ani naprawiać urządzenia. Istnieje ryzyko pożaru lub porażenia prądem elektrycznym.

• Urządzenie należy zawsze uziemiać zgodnie ze schematem połączeń elektrycznych. Nie należy podłączać przewodu uziemienia do rur wodnych ani gazowych, instalacji odgromowej ani do uziemienia linii telefonicznej. Istnieje ryzyko pożaru lub porażenia prądem elektrycznym.

• Należy dokładnie zamocować panel i pokrywę skrzynki sterującej. Występuje ryzyko pożaru lub porażenia elektrycznego spowodowanych kurzem, wodą itp.

• Użyć wyłącznika automatycznego lub bezpiecznika o odpowiedniej wartości. Istnieje ryzyko pożaru lub porażenia prądem elektrycznym.

Nie należy przerabiać ani wydłużać przewodu zasilającego. Jeśli kabel zasilania jest nacięty albo ma uszkodzoną izolację, musi być wymieniony. Istnieje ryzyko pożaru lub porażenia prądem elektrycznym.

• Instalacja, demontaż czy zmiana miejsca instalacji powinna zawsze być przeprowadzona przez Autoryzowanego Instalatora lub Autoryzowane Centrum Serwisowe. Istnieje ryzyko pożaru, porażenia prądem elektrycznym, wybuchu lub obrażeń ciała.

Do instalacji urządzenia nie należy wykorzystywać uszkodzonych uchwytów. Należy sprawdzać, czy miejsce instalacji nie pogarsza się z upływem czasu. Może to spowodować upadek urządzenia.

Nigdy nie należy instalować jednostki zewnętrznej na ruchomej podstawie ani w miejscu, z którego może ona upaść. Spadająca jednostka zewnętrzna może spowodować straty, zranienie, a nawet śmierć.

• W jednostce zewnętrznej kondensator podwyższający napięcie jest dla układów elektronicznych źródłem wysokiego napięcia. Przed przystąpieniem do prac naprawczych należy całkowicie rozładować kondensator. Naładowany kondensator może spowodować porażenie elektryczne.

• Przy instalacji urządzenia należy użyć zestawu montażowego dołączonego do urządzenia. W przeciwnym razie urządzenie może spaść i spowodować poważne zranienie.

• Połączenia elektryczne zarówno wewnątrz i na zewnątrz muszą być dokładnie umocowane, zaś kable właściwie poprowadzone tak, aby nie występowały siły wyrywające przewody z zacisków połączeniowych. Niewłaściwe lub niedokładnie zamocowane połączenia mogą być przyczyną przegrzewania się i pożaru.

• Należy w sposób bezpieczny pozbyć się materiałów opakowania. Części opakowania, takie jak śruby, gwoździe, baterie, uszkodzone elementy itp. po instalacji lub naprawie należy wyrzucić w sposób bezpieczny. Worki foliowe należy rozedrzeć a następnie wyrzucić. Dzieci mogą zranić się, jeśli wykorzystają je do zabawy.

• Należy sprawdzić rodzaj używanego czynnika chłodzącego. Proszę zapoznać się z etykietą na urządzeniu. Użycie niewłaściwego czynnika chłodzącego może uniemożliwić prawidłowe funkcjonowanie urządzenia.

• Nie wolno włączać bezpiecznika lub zasilania jeżeli panel przedni, pokrywa górna lub pokrywa skrzynki sterowania są usunięte lub otwarte. W przeciwnym razie może dojść do pożaru, porażenia elektrycznego, wybuchu lub nawet śmierci.INSTRUKCJE BEZPIECZEŃSTWA

• Do testu szczelności lub odpowietrzania należy użyć pompy próżniowej lub gazu obojętnego (azot). Nie wolno sprężać powietrza lub tlenu oraz nie wolno używać gazów palnych. Może dojść do wybuchu lub pożaru.

Urządzenie to powinno być przechowywane w pomieszczeniu bez stale pracujących źródeł zapłonu (na przykład otwartego płomienia, pracujących urządzeń gazowych lub pracującego ogrzewacza elektrycznego.)

• Do przyspieszania procesu odmrażania lub czyszczenia nie wolno stosować środków innych niż zalecane przez producenta.

• Nie przebijać lub przypalać układu obiegu czynnika chłodniczego.

• Należy pamiętać, że czynniki chłodnicze mogą być bezzapachowe.

• Wszystkie otwory wentylacyjne powinny być odsłonięte.

• Urządzenie to powinno być przechowywane w dobrze wentylowanym pomieszczeniu o powierzchni takiej jak wymagana dla pracy tego urządzenia.

Rury z czynnikiem chłodniczym powinny być osłonięte lub zamknięte, aby nie dopuścić do ich uszkodzenia.

• Elastyczne łączniki czynnika chłodniczego (takie jak linie łączące pomiędzy jednostką wewnętrzną a zewnętrzną), które mogą się przesunąć podczas normalnej pracy, powinny być zabezpieczone przez uszkodzeniem mechanicznym.

• Przed otwarciem zaworów czynnika chłodniczego i wprowadzeniem go do obiegu między elementami układu chłodzącego należy wykonać połączenia lutowane, spawane lub mechaniczne.

• Połączenia mechaniczne powinny być łatwo dostępne w celu konserwacji.

• Przeprowadzając prace serwisowe i wymieniając części, należy odłączyć urządzenie od źródła zasilania.

• Nie dotykać rury czynnika chłodniczego i rury wodnej ani żadnych wewnętrznych części podczas pracy urządzenia lub bezpośrednio po nim. Może to spowodować poparzenie lub odmrożenie.

• Nie montować produktu na nieodpowiednim ani niewypoziomowanym stanowisku instalacyjnym. W innym przypadku może dojść do obrażeń lub uszkodzenia urządzenia.

• Urządzenie należy zainstalować zgodnie z krajowymi przepisami dotyczącymi okablowania. Działanie

• Gdy urządzenie ulegnie zamoczeniu (w wyniku zalania lub zanurzenia), przed ponownym uruchomieniem należy skontaktować się z autoryzowanym centrum serwisowym w celu przeprowadzenia naprawy. Istnieje ryzyko pożaru lub porażenia prądem elektrycznym.

• Należy używać wyłącznie części wymienionych w liście części zamiennych. Nie wolno wprowadzać modyfikacji urządzenia. Wykorzystanie niewłaściwych części może spowodować porażenie elektryczne, nadmierne wydzielanie ciepła lub pożar.

Nie należy dotykać, obsługiwać ani naprawiać urządzenia mokrymi rękami. Wtyczkę należy uchwycić ręką podczas wyciągania z gniazdka. Występuje ryzyko porażenia elektrycznego lub pożaru.

• Nie należy umieszczać grzejników ani urządzeń grzewczych w pobliżu kabla zasilającego. Występuje ryzyko pożaru i porażenia elektrycznego.

Nie należy dopuszczać do zalania elementów elektrycznych wodą. Urządzenie należy instalować z daleka od źródeł wody. Występuje ryzyko pożaru, uszkodzenia produktu lub porażenia elektrycznego.

• Nie należy przechowywać ani używać gazów palnych ani paliw w pobliżu urządzenia. Występuje ryzyko pożaru.

Nie należy używać klimatyzatora w szczelnie zamkniętych pomieszczeniach przez długi czas. Pomieszczenie należy regularnie wietrzyć. Może wystąpić deficyt tlenu, który jest szkodliwy dla zdrowia.

• Nie należy otwierać kratki frontowej urządzenia podczas pracy. (Nie należy dotykać filtra elektrostatycznego, jeśli urządzenie jest w niego wyposażone.) Występuje ryzyko zranienia, porażenia elektrycznego lub uszkodzenia produktu.

• Jeśli z urządzenia wydobywa się dziwny dźwięk, zapach lub dym. Natychmiast rozłączyć wyłącznik główny lub odłączyć kabel zasilający. Występuje ryzyko porażenia elektrycznego lub pożaru.

• Gdy urządzenie jest zainstalowane w jednym pomieszczeniu wraz z kuchenką lub elementem grzewczym, pomieszczenie to należy regularnie wietrzyć. Może wystąpić deficyt tlenu, który jest szkodliwy dla zdrowia.

Gdy produkt nie ma być używany przez dłuższy czas, należy odłączyć wtyczkę zasilania lub rozłączyć wyłącznik główny. Występuje ryzyko uszkodzenia urządzenia lub niezamierzonego jego uruchomienia.

• Należy zwrócić uwagę, aby nikt, a zwłaszcza dzieci, nie mogły wejść lub spaść na jednostkę zewnętrzną. Może to spowodować zranienie oraz szkody materialne.

• Należy zwrócić uwagę, aby przewód zasilający nie został wyrwany ani uszkodzony podczas eksploatacji urządzenia. Istnieje ryzyko pożaru lub porażenia prądem elektrycznym.

• Nie należy umieszczać NICZEGO na przewodzie zasilającym. Istnieje ryzyko pożaru lub porażenia prądem elektrycznym.

• W razie wycieku gazu palnego, przed włączeniem urządzenia należy odciąć gaz i otworzyć okno w celu wentylacji pomieszczenia. Nie należy używać telefonu ani włączać lub wyłączać przełączników. Występuje ryzyko wybuchu lub pożaru.

Zapewnić odpowiednią wentylację w czasie gdy klimatyzator i urządzenie grzewcze pracują równocześnie. Nie przestrzeganie tego może spowodować pożar, poważne obrażenia lub uszkodzenie urządzenia.

• Należy okresowo (częściej niż raz w roku) zmywać wodą kurz lub cząstki soli osadzające się na wymienniku ciepła.

• Demontaż jednostki, utylizację oleju chłodniczego i części należy przeprowadzać zgodnie z przepisami miejscowymi i krajowymi. UWAGA Montaż

• Co najmniej dwie osoby potrzebne są, aby podnieść lub przenieść urządzenie. Należy unikać zranienia.

• Nie należy instalować urządzenia w miejscu, gdzie może być ono narażone na bezpośrednie działanie wiatru od morza (kropelki słonej wody). Może to spowodować korozję urządzenia.

• Należy zainstalować wąż odwadniający, aby prawidłowo odprowadzać skropliny. Niewłaściwa instalacja węża może spowodować wyciek wody.

• Przy instalacji produktu należy zachować wypoziomowanie. Aby uniknąć drgań i hałasów.

• Nie należy instalować urządzenia w miejscu, gdzie hałas lub gorące powietrze z jednostki zewnętrznej mogą spowodować szkody lub przeszkadzać sąsiadom. Może to być uciążliwe dla sąsiadów i spowodować konflikty.

Po instalacji lub naprawie urządzenia należy zawsze sprawdzić, czy nie nastąpił wyciek gazu (czynnika chłodzącego). Niski poziom czynnika chłodzącego może spowodować awarię urządzenia.

• Każda osoba pracująca na lub otwierająca obieg czynnika chłodniczego powinna posiadać ważny certyfikat, który potwierdza jej kompetencje w zakresie bezpiecznego obchodzenia się z czynnikami chłodniczymi zgodnie ze specyfikacją branżową.

• Podczas montażu, konserwacji lub serwisowania produktu należy stosować odpowiednie środki ochrony indywidualnej (PPE).

• Jeżeli kabel zasilający jest uszkodzony, musi zostać wymieniony na kabel odpowiedniego typu pochodzący od producenta lub serwisu.

• Orurowanie należy chronić przed uszkodzeniami mechanicznymi.

• Instaluj produkt równolegle z poziomem. W przeciwnym razie może to spowodować wibracje lub wyciek wody. Może to spowodować obrażenia lub wypadek.

• W przypadku gdy ktokolwiek inny niż Certyfikowany Instalator LG instaluje, naprawia lub poprawia produkty klimatyzacji LG Electronics, gwarancja traci ważność. - Wszystkie koszty związane z naprawą ponosi wówczas właściciel.

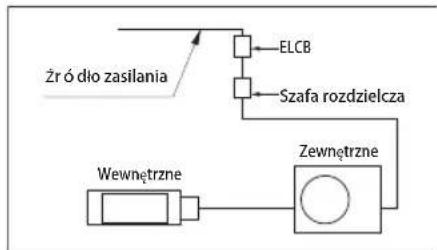

Instalacja okablowania musi mieć wbudowany przerywacz obwodu zgodny z obowiązującymi przepisami.

Nie wkładać węża odpływowego do rury spustowej ani gruntowej. Mogą wystąpić przykre zapachy i może to spowodować korozję wymiennika ciepła lub rury.

• Nie instalować jednostki w środowiskach potencjalnie wybuchowych. Działanie

• Nie używać produktu do dodatkowych celów, jak na przykład przechowywanie żywności, dzieł sztuki itp. Jest to klimatyzator powszechnego użytku, a nie precyzyjny system chłodzący. Występuje ryzyko uszkodzenia lub utraty mienia.

• Nie należy blokować wlotu ani wylotu powietrza. Może to spowodować awarię urządzenia.

• Do czyszczenia należy używać miękkiej szmatki. Nie należy używać agresywnych detergentów, rozpuszczalników, spływającej wody itp. Występuje ryzyko pożaru, porażenia elektrycznego lub uszkodzenia plastikowych części urządzenia.

• Nie należy dotykać metalowych części urządzenia przy wyjmowaniu filtra powietrza. Występuje ryzyko zranienia.

• Nie należy wchodzić na urządzenie ani nic na nim kłaść. (jednostki zewnętrzne) Występuje ryzyko zranienia oraz awarii produktu.

• Po czyszczeniu filtr należy zawsze poprawnie zamocować. Filtr należy czyścić co dwa tygodnie lub częściej, jeśli występuje taka potrzeba. Brudny filtr zmniejsza wydajność urządzenia.

• Nie należy wkładać rąk ani żadnych przedmiotów do wlotu i wylotu powietrza podczas pracy urządzenia. Znajdują się tam ostre, ruchome części, mogące spowodować zranienie.

• Należy zachować ostrożność podczas rozpakowywania i instalacji produktu. Ostre krawędzie mogą być przyczyną zranienia.

• Jeśli podczas naprawy zdarzy się wyciek gazu chłodzącego, nie należy go dotykać. Gaz chłodzący może spowodować odmrożenia

• Podczas demontażu urządzenia nie należy go przechylać. Skropliny znajdujące się w środku mogą się rozlać.

• Nie należy mieszać powietrza ani gazów innych niż czynnik chłodzący używany w urządzeniu. Jeśli powietrze dostanie się do systemu chłodniczego, wytwarza się w nim nadmiernie wysokie ciśnienie, mogące prowadzić do zniszczenia urządzenia lub zranienia osób.8

• Jeśli podczas instalacji zdarzy się wyciek gazu chłodzącego, pomieszczenie należy niezwłocznie wywietrzyć. Gaz może być szkodliwy dla zdrowia.

• Złomowanie urządzenia, oleju chłodzącego oraz pozostałych części należy przeprowadzić zgodnie z lokalnymi i krajowymi normami.

• Wymienić wszystkie baterie w zdalnym sterowniku na nowe tego samego typu. Nie mieszać baterii starych i nowych lub baterii różnych typów. Występuje ryzyko pożaru lub awarii urządzenia.

• Nie ładować ani nie rozmontowywać baterii. Baterii nie należy wyrzucać do ognia. Mogą wybuchnąć lub spowodować poparzenia.

• Jeśli ciecz z baterii zabrudzi skórę lub ubranie, wypłukać je dużą ilością czystej wody. Nie używać zdalnego sterownika, jeśli baterie ciekną Chemikalia zawarte w bateriach mogą wywołać poparzenia lub spowodować inne zagrożenia dla zdrowia.

• W przypadku połknięcia cieczy z wycieku baterii, przepłukać starannie usta i skontaktować się z lekarzem. Nie przestrzeganie tego może być przyczyną poważnych komplikacji zdrowotnych.

• Nie należy uruchamiać klimatyzatora na długi czas gdy wilgotność jest bardzo wysoka a drzwi lub okna pozostają otwarte. Może wystąpić kondensacja wilgoci i zamoczenie lub zniszczenie mebli.

• Nie wystawiać skóry, dzieci ani roślin na bezpośredni strumień zimnego lub gorącego powietrza. Może to być szkodliwe dla zdrowia.

• Nie należy pić skroplin odprowadzonych z urządzenia. Nie są one zdatne do picia i mogą spowodować poważne problemy zdrowotne.

• Podczas czyszczenia, konserwacji lub naprawy produktu na wysokości należy użyć stabilnego stołka lub drabiny. Należy zachować ostrożność i unikać zranienia.

• Urządzenie powinno być przechowywane w sposób zabezpieczający je przez uszkodzeniem mechanicznym.

Prace serwisowe powinny być wykonywane zgodnie z zaleceniami producenta sprzętu. Konserwacja i naprawy wymagające pomocy drugiej osoby wykwalifikowanej powinny być wykonywane pod nadzorem osoby kompetentnej w zakresie łatwopalnych czynników chłodniczych.

• Długość instalacji rurowej powinna być najkrótsza jak to możliwe.

• W przypadku ponownego użycia złączy mechanicznych należy wymienić uszczelki na nowe.

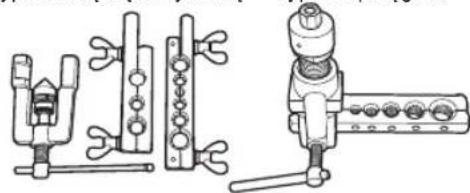

• W przypadku ponownego użycia złącz kielichowych wewnątrz, należy ponownie obrobić część kielichowaną.

Instalacja okablowania musi mieć wbudowany przerywacz obwodu zgodny z obowiązującymi przepisami

• Urządzenie nie jest przeznaczone do użytku przez osoby (również dzieci) o ograniczonych zdolnościach psychicznych, umysłowych lub oceny oraz przez osoby niedoświadczone. Chyba, że są pod nadzorem lub otrzymały instrukcje dotyczące użytkowania urządzenia od osoby odpowiedzialnej za ich bezpieczeństwo. Dzieci powinny pozostawać pod nadzorem, aby zapewnić, że nie bawią się urządzeniem.

• Urządzenie przeznaczone jest do użytku przez dzieci w wieku od 8 lat, osoby o ograniczonej sprawności fizycznej, sensorycznej lub psychicznej oraz przez osoby niedoświadczone, jeżeli są one pod nadzorem lub otrzymały instrukcje dotyczące użytkowania urządzenia od osoby odpowiedzialnej za ich bezpieczeństwo. Należy zabronić dzieciom zabawy z urządzeniem. Czyszczenie oraz konserwacja nie mogą być wykonywane przez dzieci bez nadzoru.9

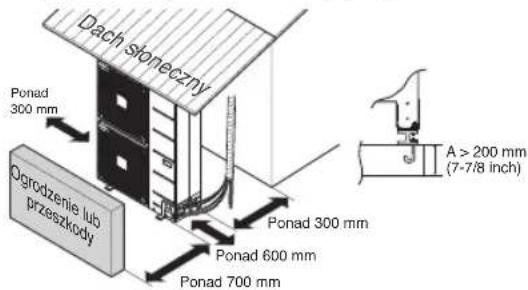

POLSKI MIEJSCA INSTALACJI - W przypadku budowy zadaszenia nad tą jednostką w celu ochrony jej przed bezpośrednim światłem słonecznym lub deszczem, należy upewnić się, że nie ogranicza ona procesu oddawania ciepła przez skraplacz. - Przestrzenie oznaczone strzałkami z przodu, z tyłu i boku urządzenia muszą być pozostawione puste. - Nie umieszczać zwierząt ani roślin na trasie przepływu ciepłego powietrza. - Należy uwzględnić ciężar klimatyzatora i umieścić go w miejscu, gdzie hałas i wibracje będą minimalne. - Należy wybrać miejsce, w którym hałas i wibracje nie będą przeszkadzać sąsiadom. - Miejsce musi być wytrzymać ciężar oraz wibracje jednostki zewnętrznej, a instalacja musi być możliwa. - Na urządzenie nie może bezpośrednio padać śnieg lub deszcz - Na urządzenie nie może spadać śnieg lub sople lodu - Nie umieszczać w miejscach o dużym nagromadzeniu śniegu, słabym podłożu lub pomieszczaniach zgrzybiałych.

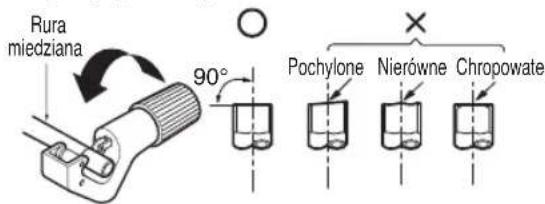

Przygotowanie instalacji rurowej - Przeprowadzić prawidłowo zadanie kielichowania, zgodnie z poniższą procedurą. Utnij rury i przewody METODA PODNOSZENIA - Przy przenoszeniu urządzenia przewlecz liny pod nim i zapewnij po dwa punkty podparcia, z przodu i z tyłu. - Zawsze przenoś urządzenie za cztery punkty, by go nie uszkodzić. - Zaczep liny pod kątem 40° lub mniejszym. Usuwanie zadziorów - Pozbądź się wszystkich zadziorów z przekroju poprzecznego rury/tuby. - Umieść koniec miedzianej rury w dół, w stronę w którą będziesz usuwać zadziory w celu uniknięcia wpadania zadziorów do przewodów rurowych. Operacja kielichowania Urządzenie przenoś z najwyższą ostrożnością.

• Jeśli urządzenie wazy więcej niż 20 kg, powinna je przenosić więcej niż 1 osoba.

• Do opakowania niektórych produktów wykorzystywana jest taśma z PP. Nie należy jej wykorzystywać do przenoszenia, ponieważ jest to niebezpieczne.

• Nie dotykaj żeberek wymiennika ciepła gołymi rękami. Ryzyko przecięcia skóry.

• Plastikową torbę opakowaniową wyrzuć, by nie bawiły się nią dzieci. Plastikowe torby mogą być powodem śmierci przez uduszenie.

• Przy wnoszeniu jednostki wewnętrznej podeprzyj ją w czterech punktach. Podnoszenie i przenoszenie z podparciem tylko w 3 punktach może spowodować niestabilność urządzenia, a w konsekwencji jego upadek.

• Posłuż się 2 pasami o długości przynajmniej 8 m.

• Umieść szmatkę lub karton w miejscu styku urządzenia z zawiesiem, by zapobiec uszkodzeniom tego pierwszego.

• Podnoś urządzenie w jego środku ciężkości. UWAGA

Rura miedziana 90° Pochylone Nierówne ChropowatePonad 300 mmOgrodzenie lub przeszkodyPonad 700 mm Dach słoneczny Dach słoneczny Dach słoneczny A > 200 mm(7-7/8 inch)Ponad 600 mmPonad 300 mm Średnica rury cale (mm) A cale (mm) Typ z nakrętką motylkową Typ ze sprzęgiem Ø 1/4 (Ø 6.35) 0.04~0.05 (1.1~1.3) 0~0.02 (0~0.5) Ø 3/8 (Ø 9.52) 0.06~0.07 (1.5~1.7) Ø 1/2 (Ø 12.7) 0.06~0.07 (1.6~1.8) Ø 5/8 (Ø 15.88) 0.06~0.07 (1.6~1.8) Ø 3/4 (Ø 19.05) 0.07~0.08 (1.9~2.1) "A" Pręt Miedziana rura <Typ z nakrętką motylkową> <Typ ze sprzęgiem>10

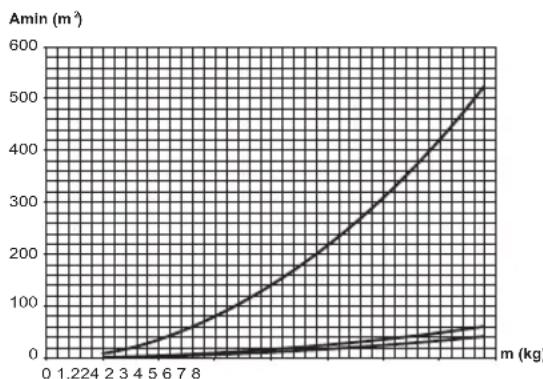

POLSKI Minimalna powierzchnia podłogi (dla R32)

• Urządzenie to powinno być instalowane, obsługiwane i przechowywane w pomieszczeniu o powierzchni podłogi większej niż powierzchnia minimalna.

• Użyć tabeli w celu określenia powierzchni minimalnej. - Model konsoli (na rynek UE) należy instalować wyłącznie zgodnie z IEC 60335-2-40:2018 Edition 6.0. - m : Całkowita objętość czynnika chłodniczego w obwodzie - Całkowita objętość czynnika: czynnik chłodniczy wprowadzony do obwodu fabrycznie + dodatkowa objętość czynnika chłodniczego - Amin : min. powierzchnia instalacji Klimatyzator podłogowy Klimatyzator ścienny Klimatyzator kasetonowy Amin (m )Amin (m

Klimatyzator podłogowy m (kg) Amin (m

POLSKI - Postępuj zgodnie z zaleceniami państwowej organizacji technicznej w zakresie norm odnoszących się do sprzętu elektrycznego, okablowania oraz elektrowni. Przeprowadź prace związane z okablowaniem elektrycznym, zgodnie z połączeniami kabli elektrycznych. - Wszystkie okablowania muszą być zgodne z lokalnymi wymaganiami. - Wybierz źródło mocy, zdolne do zasilania prądem, wymaganym przez klimatyzator. - Użyj ELCB (Wyłącznik obwodu upływu prądu) pomiędzy źródłem mocy oraz jednostką. Należy zamocować urządzenie rozłączające, służące do prawidłowego rozłączania wszystkich linii zasilających. - Model wyłącznika zalecany przez upoważniony personel OKABLOWANIE ELEKTRYCZNE Zewnętrzne Wewnętrzne Źródło zasilaniaSzafa rozdzielcza ELCB Zleć prace elektryczne elektrykom z uprawnieniami, zgodnie z przepisami i niniejszą instrukcją instalacji. Jeśli obwód zasilający nie ma wystarczającej mocy lub nie działa w pełni sprawnie, może nastąpić porażenie lub pożar. OSTRZEŻENIE

Pamiętaj o podłączeniu urządzenia zewnętrznego do uziomu. Nie podłączaj uziemienia do rur z gazem i płynem, piorunochronów czy linii telefonicznych. Jeśli uziemienie nie będzie prawidłowe, może to grozić porażeniem. UWAGA

1(L) 2(N) 3 Podłączone do jednostki zewnętrznej lub do jednostki B.D.

• Szczegółowa charakterystyka elektryczna patrz PDB

• Podłącz poszczególne przewody do zacisków na panelu sterowania zgodnie z podłączeniem po stronie jednostki zewnętrznej.

• Sprawdź, czy kolory przewodów i symbole zacisków urządzenia zewnętrznego są takie same jak w jednostce wewnętrznej.

• Jeżeli przewód łączący pomiędzy jednostkami wewnętrzną i zewnętrzną ma długość większa niż 40 m, należy połączyć linię komunikacyjną i zasilającą oddzielnie.

• Przewody zasilające urządzenia nie mogą być jakości niższej, niż przewody z osłoną wykonaną z materiału polichloroprenowego. (kod 60245 IEC 57) Prąd znamionowy urządzenia A Nominalny przekrój poprzeczny mm

≤ 6 0.75 > 6 i ≤ 10 1.0 > 10 i ≤ 16 1.5 > 16 i ≤ 25 2.5 > 25 i ≤ 32 4 > 32 i ≤ 40 6 Przekrój minimalny przewodników KONSERWACJA Regularnie czyścić urządzenie, aby utrzymać optymalne osiągi i uniknąć możliwych awarii. Wskazówki dotyczące eksploatacji.

• Nie należy zbytnio wychładzać pomieszczenia. Nie jest to korzystne dla zdrowia i powoduje marnotrawstwo energii elektrycznej.

• Okna należy zasłaniać przy pomocy żaluzji lub zasłon. Nie należy pozwalać, aby bezpośrednie światło słoneczne wpadało do pomieszczenia, gdy pracuje klimatyzator.

• W pomieszczeniu należy utrzymywać jednorodną temperaturę. Poziomy i pionowy kierunek nawiewu należy ustawić w taki sposób, aby w całym pomieszczeniu uzyskać jednakową temperaturę.

• Okna i drzwi winny być dokładnie zamknięte. O ile tylko jest to możliwe należy unikać otwierania drzwi i okien, aby utrzymać chłodne powietrze w pomieszczeniu.

• Filtry powietrza należy regularnie czyścić. Zapchanie filtra zmniejsza przepływ powietrza i obniża skuteczność chłodzenia oraz osuszania. Filtry należy czyścić co najmniej raz na dwa tygodnie.

• Pomieszczenie należy okresowo wietrzyć. Jako że okna normalnie są zamknięte, dobrym pomysłem jest wietrzenie pomieszczenia od czasu do czasu.

• Wyłącz zasilanie i odłącz kabel zasilający przed wykonywaniem jakichkolwiek czynności konserwacyjnych, w przeciwnym razie może dojść do porażenia elektrycznego.

• Nigdy nie używać wody o temperaturze wyższej niż 40 °C w czasie czyszczenia filtrów. Może spowodować odkształcenia lub odbarwienia.

• Nigdy nie używać agresywnych substancji do czyszczenia filtrów. Mogą zniszczyć powierzchnie produktu. UWAGA
