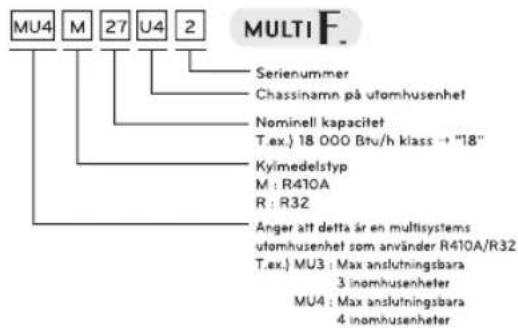

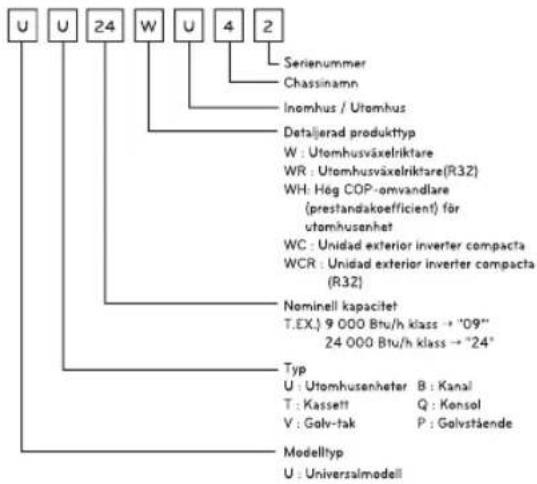

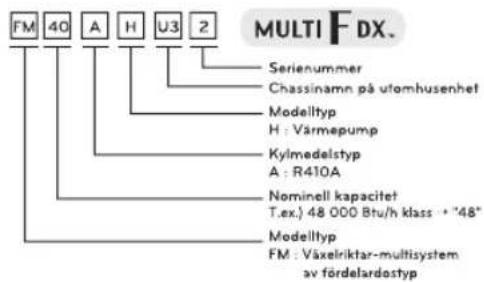

BRUKSANVISNING MU2R17 LG

≤ 6 0.75 > 6 i ≤ 10 1.0 > 10 i ≤ 16 1.5 > 16 i ≤ 25 2.5 > 25 i ≤ 32 4 > 32 i ≤ 40 6 Minimalna površina poprečnog presjeka vodičaBRUKS- OCH INSTALLATIONSANVISNINGAR Översättning av ursprunglig instruktion (R32) Den här manualen är en förenklad version av den ursprungliga manualen. Du kan hitta den ursprungliga manualen på www.lg.com. LUFTKON- DITIONERARE Copyright © 2016 - 2022 LG Electronics Inc. Alla rättigheter reserverade. www.lg.com Läs igenom denna bruksanvisning noggrant innan produkten installeras. När du har läst igenom denna installationsmanual noggrant, behåll den för framtida referens. SVENSKASÄKERHETSANVISNINGAR

• Installation eller reparationer som utförts av okvalificerade personer kan medföra risker för dig och andra.

• Elinstallationsarbeten får utföras endast av kvalificerad och behörig personal i enlighet med gällande bestämmelser.

• Informationen i handboken är avsedd att användas av en kvalificerade servicetekniker, förtrogna med säkerhetsrutiner och utrustade med rätt verktyg och testinstrument.

• Underlåtenhet att noga läsa och följa instruktionerna i denna handbok kan leda till fel hos utrustningen, egendomsskador, personskador och/eller dödsfall.

• Efterföljande av de nationella förordningarna gällande gas ska tas i beaktning.

• Den här utrustningen ska levereras tillsammans med en strömledare som följer national lagstiftning.

• Rör som är anslutna till apparaten ska inte utgöra en antändningskälla. (för R32)

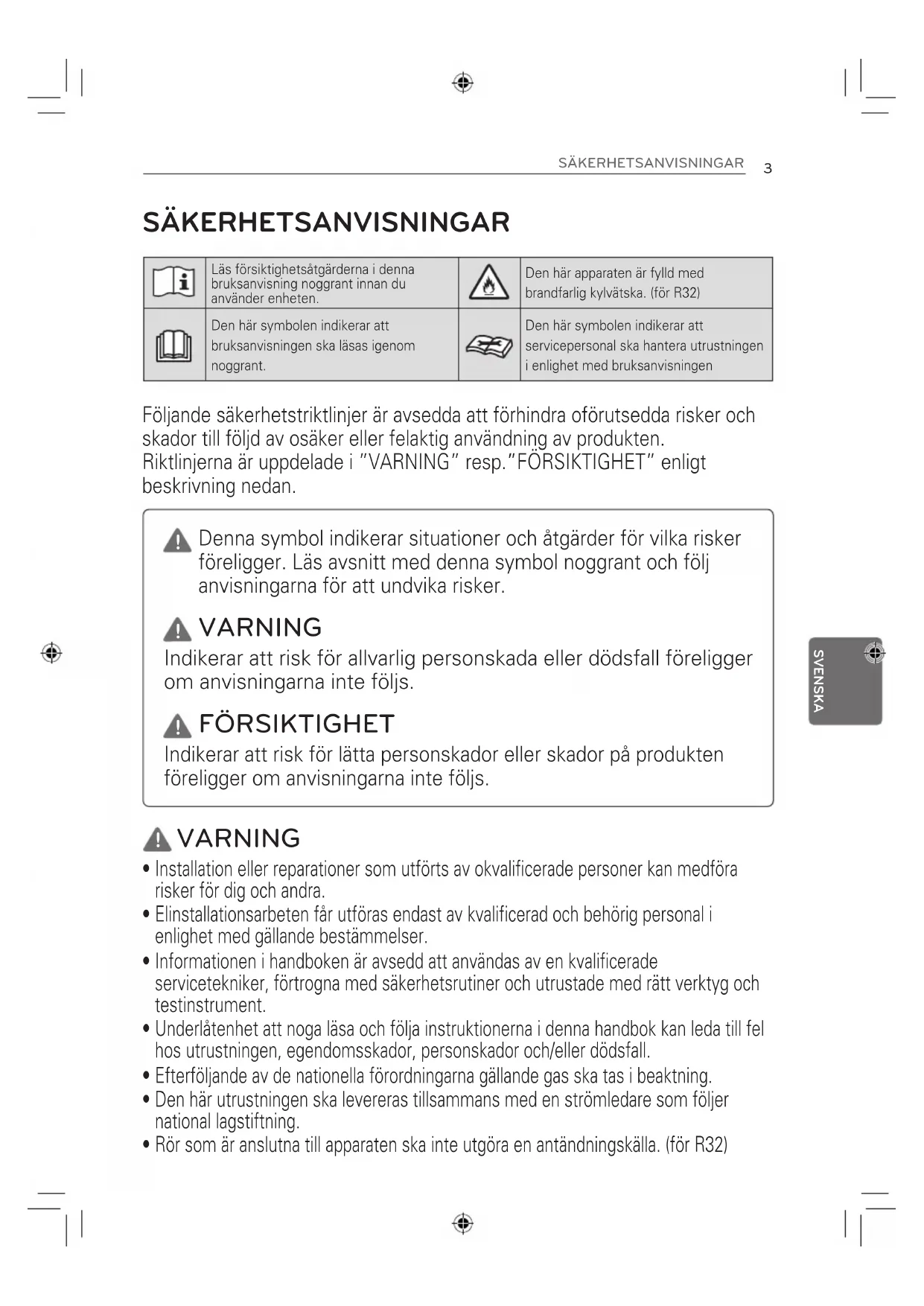

Läs försiktighetsåtgärderna i denna bruksanvisning noggrant innan du använder enheten. Den här apparaten är fylld med brandfarlig kylvätska. (för R32) Den här symbolen indikerar att bruksanvisningen ska läsas igenom noggrant. Den här symbolen indikerar att servicepersonal ska hantera utrustningen i enlighet med bruksanvisningen SÄKERHETSANVISNINGAR VARNING Indikerar att risk för allvarlig personskada eller dödsfall föreligger om anvisningarna inte följs. FÖRSIKTIGHET Indikerar att risk för lätta personskador eller skador på produkten föreligger om anvisningarna inte följs. Denna symbol indikerar situationer och åtgärder för vilka risker föreligger. Läs avsnitt med denna symbol noggrant och följ anvisningarna för att undvika risker.

Följande säkerhetstriktlinjer är avsedda att förhindra oförutsedda risker och skador till följd av osäker eller felaktig användning av produkten. Riktlinjerna är uppdelade i ”VARNING” resp.”FÖRSIKTIGHET” enligt beskrivning nedan.4 SÄKERHETSANVISNINGAR SVENSKA Installation

Använd inte en defekt eller icke godkänd huvudströmbrytare. Använd en huvudströmbrytare och säkring med korrekt märkdata. Annars kan elektriska stötar eller bränder uppkomma.

• För elarbete, kontakta återförsäljaren, säljaren eller en kvalificerad elektriker eller en auktoriserad serviceverkstad. Demontera eller reparera inte produkten själv. Annars kan elektriska stötar eller bränder uppkomma.

• Jorda alltid systemet enligt kopplingsschemat. Anslut inte jordledningen till gas- eller vattenledningar, åskledare eller telefonens jordledning. Annars kan elektriska stötar eller bränder uppkomma.

• Installera panelen och kontrolldosans hölje på ett säkert sätt. Risk för brand eller elektriska stötar pga. av damm, vatten osv. föreligger.

• Använd brytare och säkring med rätt märkdata. Annars kan elektriska stötar eller bränder uppkomma.

• Förändra eller förläng inte strömkabeln. Om nätsladden eller sladden har repor eller isolering som skalats av måste denna bytas ut. Annars kan elektriska stötar eller bränder uppkomma.

• Kontakta alltid återförsäljaren eller ett auktoriserat servicecenter för installation, frånkoppling eller ominstallation. Risk för brand, elektriska stötar, explosion eller personskador föreligger.

• Installera inte produkten på en installationsplats behäftad med defekter. Försäkra dig om att installationsområdet inte försämras över tid. Det kan få systemet att fallera.

• Installera aldrig utomhusenheten på ett rörligt underlag eller på en plats där den kan falla ner. En fallande utomhusenhet kan orsaka materiella skador och personskador, till och med dödsfall.

• I utomhusenheten genererar den stegvisa kondensatorn högspänningsström till de elektriska komponenterna. Kondensatorn måste laddas ur helt innan något reparationsarbete påbörjas. En strömförande kondensator kan ge elektriska stötar.

• Använd medföljande installationsmaterial vid installation av systemet. Om aggregatet inte monteras korrekt kan det falla ned och orsaka allvarliga skador.

• Ledningar, både inomhus och utomhus, måste fästas ordentligt och på ett sådant sätt att inget riskerar att dra dem ur sina anslutningar. Felaktiga eller lösa anslutningar kan leda till värmealstring eller brand.

Återvinn allt förpackningsmaterial på lämpligt sätt. Detta gäller även skruv, spik, batterier, plast och annat överblivet material och/eller förpackningsmaterial från installation eller service. Låt inte barn leka med förpackningsmaterial eller andra lösa delar.

• Kontrollera alltid det kylmedel som ska användas. Korrekt kylmedel framgår av märkskylten på systemet. Användning av felaktigt kylmedel kan leda till att aggregatet inte fungerar normalt.

• Slå inte på brytarspetsen eller ström i tillstånd då främre panelen, kabinett, övre locket, kontrollboxens lock avlägsnas eller öppnas. Annars, kan det orsaka eldsvåda, elchock, explosion eller död.SÄKERHETSANVISNINGAR

• Använd en vacuumpump eller inertgas (kväve) vid läckagetest eller luftrening. Komprimera inte luft eller syre och använd inte brandfarliga gaser. Annars, kan det orsaka eldsvåda eller explosion.

• Apparaten ska förvaras i ett rum utan kontinuerligt använda antändningskällor (till exempel: öppen eld, en gasapparat i drift eller en elektrisk värmare i drift.)

• Använd inte andra medel för att påskynda avfrostningen eller för rengöring än de som rekommenderas av tillverkaren.

• Träng inte in i eller bränn kylmedelscykelsystem.

• Var medveten om att kylmedel kanske inte avger doft.

• Håll alla ventilationsöppningar fria från hinder.

• Apparaten ska förvaras på en väl ventilerad plats där rumstorleken svarar mot den rumsarea som är specificerad för drift.

• Kylskåpsslangarna ska skyddas eller omslutas för att undvika att skada uppstår.

Flexibla kylmedelsanslutningar (såsom anslutningskablar mellan inomhus- och utomhusenheten) som kan förflyttas vid normal drift ska skyddas mot mekanisk skada.

• En hårdlödad, sammansvetsad, eller mekanisk anslutning ska göras före valven öppnas, för att tillåta att kylmedel strömmar mellan kylskåpssystemets delar.

• Mekaniska anslutningar ska finnas tillgängliga för underhåll.

• Apparaten ska kopplas ifrån dess strömkälla under service och vid byte av delar.

• Rör inte kylmedelsrör och vattenrör eller några inre delar när enheten är i drift eller omedelbart efter drift. Det kan resultera i brännskador eller köldskador.

• Installera inte produkten på ett defekt ställ eller på ett som inte är parallellt. Det kan leda till personskada, olyckor eller skada på din luftkonditioneringsapparat.

• Apparaten ska installeras i enlighet med nationella kablaregler. Drift

• Om aggregatet är genomdränkt (översvämmat eller under vatten), kontakta ett auktoriserat servicecenter för reparation innan systemet åter tas i bruk. Annars kan elektriska stötar eller bränder uppkomma.

• Använd enbart de delar som ingår i listan över servicedelar. Modifiera aldrig utrustningen på något sätt. Användning av felaktiga delar kan leda till elektriska stötar, överhettning eller brand.

• Vidrör, hantera eller reparera inte systemet med fuktiga händer. Håll i stickkontakten när du drar ur den ur nätuttaget. Risk för elektriska stötar eller brand föreligger.

• Placera inte ett värmeaggregat eller liknande i närheten av strömkabeln. Risk för elektriska stötar eller brand föreligger.

• Se till att vatten inte tränger in i elektriska delar. Installera aggregatet på betryggande avstånd från vattenledningar. Risk för brand, elektriska stötar eller driftfel föreligger.

• Förvara eller använd inte lättantändlig gas eller brännbara ämnen i närheten av produkten. Risk för brand föreligger.

• Använd inte luftkonditioneringsaggregatet under en längre tid i ett tätt, slutet utrymme. Vädra regelbundet. I annat fall kan syrebrist uppstå.

• Öppna inte frontgallret när aggregatet är igång. (Vidrör ej det elektrostatiska filtret, om enheten utrustats med ett sådant.) Risk för fysiska skador, elstötar samt fel på produkten föreligger.

• Om enheten avger obekanta ljud eller rök, stäng omedelbart av strömbrytaren eller dra ur strömkabeln. Risk för elektriska stötar eller brand föreligger.

Ventilera rummet där produkten står med jämna mellanrum om samma rum innehåller ugn, värmeelement eller liknande. I annat fall kan syrebrist uppstå och skada din hälsa.

• Dra ur stickkontakten eller slå av strömbrytaren när produkten inte ska användas under en längre tid. Risk för produktskada, driftfel eller oavsiktlig drift föreligger.

• Se till att ingen, särskilt inte barn, kan kliva på eller ramla över utomhusenheten. Detta kan leda till person- eller produktskador.

• Se till att strömkabeln inte kan dras ur eller skadas under drift. Annars kan elektriska stötar eller bränder uppkomma.

• Placera ALDRIG FÖREMÅL på strömkabeln. Annars kan elektriska stötar eller bränder uppkomma.

• När lättantändlig gas läcker ut, stäng av gasen eller öppna ett fönster för ventilation innan du slår på enheten. Använd inte telefonen, och slå inte på eller av några strömbrytare. Explosions- eller brandrisk föreligger.

Se till att ventilera tillräckligt när luftkonditioneringsapparat och värmeaggregat används samtidigt. Underlåtenhet att göra detta kan orsaka brand, allvarlig skada eller fel på apparaten.

• Periodisk (mer än en gång/år) dammrengöring eller rengör saltpartiklar som fastnar på värmeväxlaren med vatten.

• Nedmontering av enheten, behandling av kylvätskeolja och eventuella delar, ska utföras i enlighet med lokala och nationella standarder. FÖRSIKTIGHET Installation

• Minst två personer krävs för att lyfta och flytta aggregatet. Var försiktig vid tunga lyft så att du inte skadar dig.

• Installera inte produkten där den utsätts för direkt havsvind (saltstänk). Detta kan ge upphov till korrosion.

• Installera avrinningsslangen så att det kondenserade vattnet kan ledas bort på lämpligt sätt. En dålig anslutning kan förorsaka vattenläckage.

• Se till att produkten installeras plant. För att undvika vibrationer och buller.

Installera inte systemet där buller och/eller varmluft från utomhusenheten kan störa omgivningen. Detta kan skapa problem för dina grannar och leda till osämja er emellan.

Kontrollera alltid eventuellt läckage av gas (kylmedel) efter installation eller reparation av din luftkonditioneringsapparat. Låg kylmedelsnivå kan leda till produktskada eller driftfel

• En person som är involverad i att arbeta på eller bryta sig in i en kylkrets bör ha ett för närvarande giltigt certifikat från en industri-ackrediterad bedömningsmyndighet, som bemyndigar deras kompetens vad gäller att hantera kylmedel på ett säkert sätt i enlighet med en branschkänd bedömningsspecifikation.

• Bär adekvat personlig skyddsutrustning (PPE) vid installation, underhåll eller service av produkten.

• Om den medlevererade kabeln är skadad, måste den ersättas av en specifik kabel eller en enhet som tillhandahålls av tillverkaren via dess servicerepresentant.

• Rörledning ska skyddas från fysisk skada.

• Håll nivå parallell när du installerar produkten. Annars kan det orsaka vibrationer eller vattenläckage. Det kan orsaka skada eller olycka.

• Om annan person än en licensierad yrkesman utför installationer, reparationer eller ändrar LG Electronics luftkonditioneringsprodukter, slutar garantin att gälla. - Alla kostnader som är associerade med reparationen är då enbart ägarens ansvar.

• Bortkopplingsmetoden måste vara inkorporerad med den fasta förläggningen i enlighet med regelverket gällande ledningsnät.

• Sätt inte i en dräneringsslang i avloppet eller avloppsröret. Dålig lukt kan förekomma och det resulterar i korrosion av en värmeväxlare eller rör.

• Installera inte enheten i potentiellt explosiva atmosfärer. Drift

Produkten är inte avsedd för specifika ändamål såsom att skapa rätt betingelser för förvaring av livsmedel, konstföremål etc. Detta är ett luftkonditioneringsaggregat för personligt bruk, inte ett precisionskylningssystem. Risk för skada eller egendomsförlust föreligger.

• Blockera inte insug eller utblåsluft. Produktfel kan uppstå.

• Använd en mjuk trasa för rengöring. Använd ej starka rengöringsmedel, lösningsmedel, vattenstänk osv. Risk för bränder, elstötar eller skador på produktens plastdelar föreligger.

Vidrör inte aggregatets metalldelar vid borttagning av luftfiltret. Risk för personskada föreligger.

• Trampa inte på samt ställ heller ingenting på aggregatet (utomhusenheter). Risk för person- eller produktskada föreligger.

Se till att alltid sätta in filtret rätt efter rengöring. Rengör filtret varannan vecka eller oftare vid behov. Ett smutsigt filter minskar luftkonditioneringsaggregatets effektivitet.

• Stoppa inte in händer eller föremål i luftintag eller luftutsläpp under drift. Där finns vassa och rörliga delar som kan förorsaka personskada.

Var försiktig när du packar upp och installerar produkten. Vassa kanter utgör en skaderisk.

Om kylmedel läcker ut vid reparation, vidrör inte gasen. Gasen kan förorsaka köldskador.

• Tippa eller luta inte aggregatet vid demontering eller transport. Det kondenserade vattnet inuti kan rinna ut.

• Använd inte något annat kylmedel än det som är specificerat, och blanda det inte med luft eller annan gas. Om luft kommer in i kylmedelssystemet skapas ett övertryck som kan skada aggregatet eller ge upphov till personskador.8 SÄKERHETSANVISNINGAR SVENSKA

• Vädra lokalen omedelbart om kylmedelsgas läcker ut vid installationen. Den kan vara skadlig för hälsan.

• Vid demontering ska kylmedel och övriga komponenter återvinnas eller kasseras i enlighet med gällande lokala och nationella miljöbestämmelser.

• Byt ut alla batterier i fjärrkontrollen mot nya av samma typ. Blanda inte gamla och nya batterier eller olika typer av batterier. Detta kan leda till brand eller driftfel.

• Ladda inte samt ha ej sönder batterierna. Elda inte upp batterier. Dessa kan börja brinna eller explodera.

• Tvätta noga med rent vatten om du får batterivätska på huden eller kläderna. Använd inte fjärrkontrollen vid batteriläckage. Batteriernas kemikalier kan ge brännsår eller innebära annan hälsorisk.

Om du sväljer batterivätska från ett läckage, skölj insidan av munnen noggrant och konsultera sedan läkare. Underlåtenhet att göra detta kan leda till allvarliga hälsokomplikationer.

• Låt inte luftkonditioneringen vara igång under längre tid när luftfuktigheten är mycket hög och dörr eller fönster har lämnats öppna. Fukten kan kondenseras och blöta ner eller skada möbler etc.

• Utsätt inte hud, barn eller växter för direkt luftdrag, vare sig varmt eller kallt, från luftkonditioneringssystemet. Detta kan skada din hälsa.

• Drick inte avrinningsvatten från aggregatet. Vattnet är orent och kan skapa allvarliga hälsoproblem.

• Om aggregatet är högt monterat, stå på en stadig pall eller stege vid rengöring och underhåll. Var försiktig så att du inte skadar dig.

• Apparaten ska förvaras på ett sätt som förhindrar att mekanisk skada uppstår.

• Service ska endast utföras som rekommenderas av utrustningstillverkaren. Underhåll och reparation som kräver assistans av annan skicklig personal ska utföras under uppsikt av den person som är kompetent i användning av brandfarliga kylmedel.

• Installation av rörledningar ska hållas till ett minimum.

• När mekaniska anslutningar återanvänds inomhus ska fogningsdelarna förnyas.

• När utsvängda fogar återanvänds inomhus, ska den utsvängda delen refabriceras.

• Bortkopplingsmetoden måste vara inkorporerad med den fasta förläggningen i enlighet med regelverket gällande ledningsnät

Denna apparat är ej avsedd att användas av personer (inklusive barn) med sänkt fysisk, sensorisk eller mental förmåga, eller med bristande erfarenhet eller kunskap, såvida dessa ej har erhållit övervakning eller instruktion avseende användning av apparaten av person som bär ansvar för deras säkerhet. Små barn bör hållas under uppsikt så att de inte leker med apparaten.

• Denna apparat kan användas av barn 8 år gamla eller äldre samt personer med sänkt fysisk, sensorisk eller mental förmåga eller med bristande erfarenhet och kunskap, om dessa övervakas eller har erhållit instruktioner i hur apparaten används säkert, samt förstår de risker detta medför. Barn får ej leka med apparaten. Rengöring och användarunderhåll får ej utföras av barn utan övervakning.9 INSTALLATIONSANVISNINGAR SVENSKA INSTALLATIONSPLATSER - Säkerställ att värmestrålningen från kondensatorn inte begränsas om en markis är monterad ovanför enheten, detta för att förhindra att den utsätts för direkt solljus eller regn. - Säkerställ att utrymme finns vid sidan om, bakom och framför enheten såsom pilarna visar. - Placera inte djur eller växter framför varmluftsutblåset. - Beakta luftkonditioneringsaggregatets vikt och välj en plats där det orsakar ett minimum av buller och vibrationer. - Välj ut en plats där varmluft och buller från luftkonditioneringsaggregatet inte kan störa grannarna. - En plats som kan bära utomhusenhetens vikt och vibrationer, och där en plan installation kan ske - En plats som ej utsätts direkt för snö eller regn - En plats som ej löper riska att utsättas för snöfall eller fallande istappar - En plats utan försvagat underlag såsom undermålig del av byggnaden eller på plats där mycket snö ansamlas

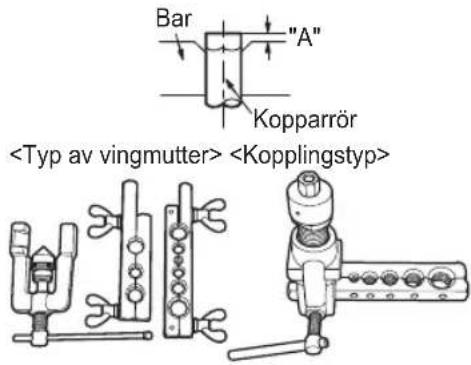

Förberedelse av rörsystem - Använd icke-oxiderad koppar som rörsystemsmaterial vid montering. Skär itu rören och kabeln LYFTMETOD - När du bär enheten hängande, lägg rep under enheten och använd upphängningspunkterna i vardera fram- och bakändan. - Lyft alltid aggregatet med rep fästa i fyra punkter för att inte belasta enheten. - Fäst repen i enheten med en vinkel på 40° eller mindre. Borttagning av rester - Ta bort alla rester från rörets/slangens skäryta. - Placera koppartuben/rörets i nedåtgående riktning när du tar bort rester för att undvika att resterna hamnar i tuben. Flänsningsarbete Var mycket försiktig när du lyfter enheten.

• En enda person bör inte bära enheten om den väger mer än 20 kg.

• PP-band används för att förpacka vissa produkter. Använd dem inte som hjälp vid transport då de är mycket farliga.

• Vidrör ej bladen på värmeväxlaren med dina bara händer. Om du gör detta kan du skära dig på händerna.

• Riv sönder plastförpackningar och släng dem så att inga barn kan leka med dem. I annat fall kan plastförpackningarna leda till kvävningsolyckor, till och med dödsfall.

• När du lyfter utomhusenheten, se till att du använder alla fyra lyftpunkter. Om du lyfter enheten på bara 3 punkter, blir utomhusenheten instabil och kan resultera i att enheten välter.

• Använd 2 remmar minst 8 m långa.

• Placera tyg eller brädor på de platser där höljet kommer i kontakt med slingan för att förhindra skador.

• Lyft upp enheten för att säkerställa att den lyfts i sitt tyngdpunktscentrum FÖRSIKTIGHET

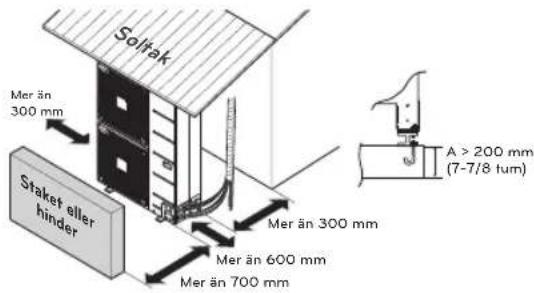

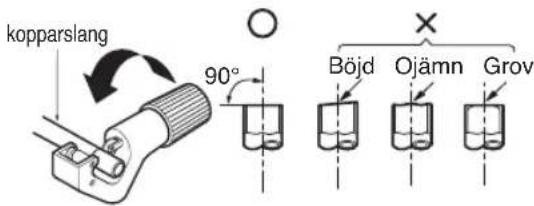

kopparslang 90° Böjd Ojämn GrovMer än 300 mmStaket eller hinderMer än 700 mm Soltak Soltak Soltak A > 200 mm(7-7/8 tum)Mer än 600 mmMer än 300 mm Rör diameter tum (mm) En tum (mm) Typ av vingmutter Kopplingstyp Ø 1/4 (Ø 6.35) 0.04~0.05 (1.1~1.3) 0~0.02 (0~0.5) Ø 3/8 (Ø 9.52) 0.06~0.07 (1.5~1.7) Ø 1/2 (Ø 12.7) 0.06~0.07 (1.6~1.8) Ø 5/8 (Ø 15.88) 0.06~0.07 (1.6~1.8) Ø 3/4 (Ø 19.05) 0.07~0.08 (1.9~2.1) Bar Kopparrör "A" <Typ av vingmutter> <Kopplingstyp>10 INSTALLATIONSANVISNINGAR SVENSKA Minsta golvyta (för R32) - Apparaten ska installeras, användas och förvaras i ett rum som är större än minsta ytan. - Använd grafen från tabellen för att beräkna minsta ytan. - Konsolmodell (för EU-marknaden) bör endast installeras i enlighet med IEC 60335-2-40:2018 Edition 6.0. - m : Total mängd kylmedel i systemet - Total mängd kylmedel : tillverkarens påfyllning av kylmedel + ytterligare mängd kylmedel - Amin : minsta utrymme för installation Golvstående Vägghängd Takmonterad Amin (m )Amin (m

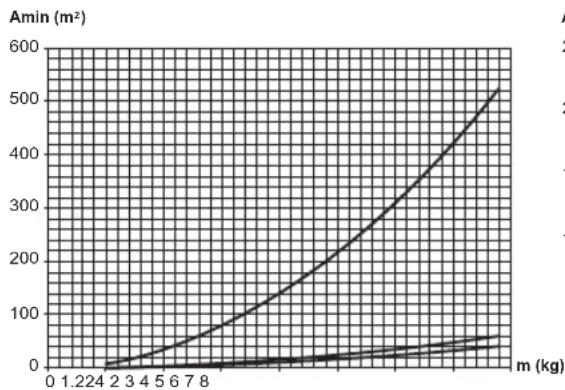

Vägghängd m (kg) Amin (m

Vägghängd m (kg) Amin (m

IEC 60335-2-40:2013+A1: 2016 Edition 5.1 IEC 60335-2-40: 2018 Edition 6.0 IEC 60335-2-40:2013+A1: 2016 Edition 5.1 IEC 60335-2-40: 2018 Edition 6.0 IEC 60335-2-40:2013+A1: 2016 Edition 5.1 IEC 60335-2-40: 2018 Edition 6.012 BRUKSANVISNING SVENSKA UNDERHÅLL Rengör enheten regelbundet för att behålla optimal prestanda och för att förhindra eventuellt stopp. Drittips!

• Se till att rummet inte blir för nedkylt. Det kan vara skadligt för hälsan, plus att elförbrukningen blir onödigt hög.

• Ha rullgardiner eller gardiner fördragna. Låt inte direkt solljus stråla in i rummet när luftkonditioneringsaggregatet är igång.

• Håll en jämn rumstemperatur. Justera det vertikala och horisontella luftflödet så att rumstemperaturen blir jämn.

• Se till att dörrar och fönster är stängda. Undvik i möjligaste mån att öppna dörrar och fönster så att den svala luften hålls kvar i rummet.

• Rengör luftfiltret regelbundet. Igensatt luftfilter minskar luftflödet och minskar kyl- och avfuktningskapaciteten. Rengör filtret minst en gång varannan vecka.

• Vädra rummet då och då. Eftersom fönstren hålls stängda under drift, bör de regelbundet öppnas och rummet vädras.

• Stäng av strömmen och dra ut strömkabeln innan du utför någon form av underhåll; annars kan du få elektriska stötar.

• Använd aldrig vatten som är varmare än 40 °C när du rengör filtren. Kan förorsaka deformering eller missfärgning.

• Använd aldrig farliga substanser när du rengör filtren. De kan skada ytan på enheten. FÖRSIKTIGHET

• Anslut sladdarna individuellt till kontrollpanelens kontakter i enlighet med utomhusenhetens anslutning.

• Säkerställ att färgen på utomhusenhetens kablar och kontaktnumren överensstämmer med respektive på inomhusenheten

• När anslutningsledningen mellan inomhus- och utomhusenheterna överstiger 40 m, anslut telekommunikationsledning och strömledning separat.

• Strömtillförselsledningar för apparater får ej vara lättare än med polykloroprenhölje. (kodbeteckning 60245 IEC 57) Märkspänning för apparat A Nominell tvärsnittsyta i mm
