BEDIENUNGSANLEITUNG MU2R17 LG

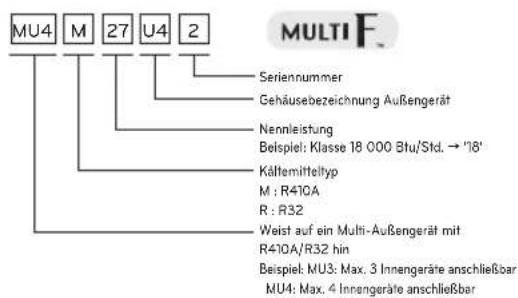

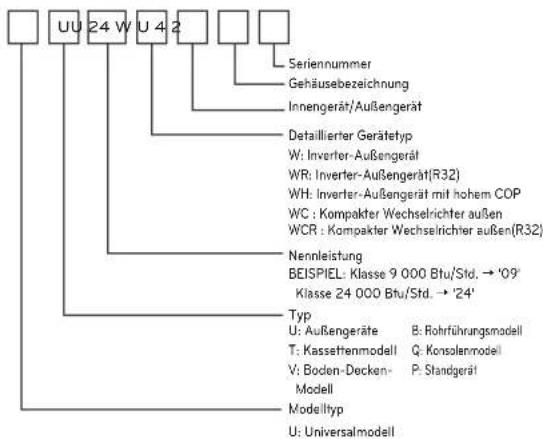

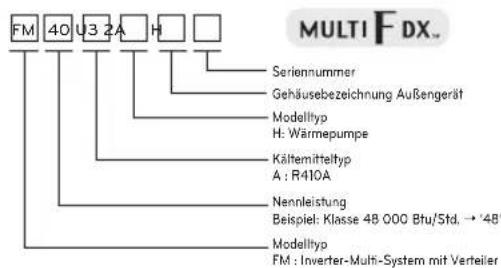

• N'utilisez jamais de substances volatiles lorsque vous nettoyez les filtres. Cela pourrait endommager la surface du climatiseur. ATTENTION !BEDIENUNGS- UND MONTAGEANLEITUNG Übersetzung der ursprünglichen Instruktion (R32) Diese Bedienungsanleitung ist die vereinfachte Version der ausführlichen Bedienungsanleitung. Sie finden die ausführliche Bedienungsanleitung auf www.lg.com. KLIMAGERÄT Bitte lesen Sie diese Montageanleitung vor der Montage des Gerätes vollständig durch. Bitte bewahren Sie diese Montageanleitung nach dem Lesen zum späteren Gebrauch auf. Copyright © 2016 - 2022 LG Electronics Inc. Alle Rechte vorbehalten. www.lg.com DEUTSCH2 MODELLBEZEICHNUNG DEUTSCH MODELLBEZEICHNUNG - Produktbezeichnung: Klimagerät - Modellname: - Zusatzinformationen: Die Seriennummer befindet sich auf dem Strichcode am Gerät. - Maximal zulässiger Druck an der Hohen Seite: 4.2 MPa Niedrige Seite: 2.4 MPa - Kältemittel: R32 Geräteinformationen UU 24 W U 4 2 SeriennummerInnengerät/AußengerätDetaillierter GerätetypW: Inverter-AußengerätWR: Inverter-Außengerät(R32)WH: Inverter-Außengerät mit hohem COPWC : Kompakter Wechselrichter außenWCR : Kompakter Wechselrichter außen(R32)NennleistungBEISPIEL: Klasse 9 000 Btu/Std. → '09' Klasse 24 000 Btu/Std. → '24' Typ ModelltypU: UniversalmodellU: AußengeräteT: KassettenmodellV: Boden-Decken- ModellB: RohrführungsmodellQ: KonsolenmodellP: StandgerätGehäusebezeichnung MU4 M 27 KältemitteltypM : R410AR : R32 NennleistungBeispiel: Klasse 18 000 Btu/Std. → '18'SeriennummerGehäusebezeichnung Außengerät U4 2 Weist auf ein Multi-Außengerät mit R410A/R32 hinBeispiel: MU3: Max. 3 Innengeräte anschließbar MU4: Max. 4 Innengeräte anschließbar 40 U3 2A HModelltypGehäusebezeichnung AußengerätSeriennummerH: WärmepumpeKältemitteltypA : R410ANennleistungBeispiel: Klasse 48 000 Btu/Std. → '48'ModelltypFM : Inverter-Multi-System mit Verteiler Der von diesem Gerät A-bewertete Schalldruckpegel beträgt weniger als 70 dB. ** Der Geräuschpegel kann je nach Standort variieren. Bei den angegebenen Emissionswerten handelt es sich nicht in jedem Fall um sichere Arbeitswerte. Obwohl eine Wechselwirkung zwischen Emissions- und Belastungswerten existiert, kann mithilfe dieser Werte jedoch nicht zuverlässig bestimmt werden, ob weitere Vorsichtsmaßnahmen erforderlich sind. Zu den Einflussfaktoren der tatsächlichen Belastung gehören die Eigenschaften des Arbeitsraumes sowie sonstige Geräuschquellen, z. B. die Anzahl der Geräte und andere Vorgänge in der Nähe sowie die Dauer, die ein Bediener den Geräuschen ausgesetzt ist. Die zulässigen Belastungswerte können je nach Land variieren. Mithilfe dieser Angaben kann ein Bediener jedoch die Gefahren und Belastungsrisiken besser einschätzen. GeräuschemissionSICHERHEITSANWEISUNGEN

• Bei Montage- oder Reparaturarbeiten, die von nicht ausgebildeten Personen vorgenommen werden, besteht die Möglichkeit von Gefahren für Sie und andere.

• Die Montage darf nur durch qualifiziertes und zugelassenes Personal und muss gemäß den nationalen Bestimmungen für elektrische Anschlüsse erfolgen.

• Die Informationen in dieser Bedienungsanleitung sind ausschließlich für ausgebildete Servicetechniker vorgesehen, die mit den Sicherheitsvorkehrungen vertraut sind und über geeignete Werkzeuge und Testgeräte verfügen.

• Bei Nichtbeachtung und Missachtung der Anleitungen in dieser Bedienungsanleitung besteht die Gefahr von Geräteausfällen, Sachschäden, Verletzungen und/oder Lebensgefahr.

• Die Einhaltung der nationalen Gas-Richtlinien muss beachtet werden.

• Diese Ausrüstung muss mit einer Zuleitung versehen sein, der den nationalen Vorschriften entspricht.

• Leitungen, die an ein Gerät angeschlossen sind, dürfen keine Zündquelle enthalten. (für R32)

Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie das Gerät bedienen. Diese Vorrichtung ist mit einem flammbaren Kühlmittel gefüllt. (für R32) Dieses Symbol weist darauf hin, dass die Betriebsanleitung sorgfältig gelesen werden sollte. Dieses Symbol weist darauf hin, dass die Service-Fachkraft beim Umgang mit diesem Gerät die Anleitung im Installationshandbuch befolgen sollte. WARNUNG Damit wird angezeigt, dass die Nichtbeachtung der Anweisung zu ernsthaften Verletzungen oder zum Tod führen kann. ACHTUNG Damit wird angezeigt, dass die Nichtbeachtung der Anweisungen zu leichten Verletzungen oder einer Beschädigung des Geräts führen kann. Dieses Symbol wird angezeigt, um auf Punkte und Bedienvorgänge hinzuweisen, die ein Risiko bergen können. Lesen Sie den mit diesem Symbol gekennzeichneten Teil sorgfältig und befolgen Sie die Anweisungen, um Risiken zu vermeiden.

Die folgenden Sicherheitsrichtlinien dienen dazu, unvorhergesehene Risiken oder Beschädigungen durch unsicheren oder nicht ordnungsgemäßen Betrieb des Geräts zu vermeiden. Die Richtlinien sind unterteilt in die Hinweise 'WARNUNG' und 'ACHTUNG', wie nachfolgend beschrieben. SICHERHEITSANWEISUNGEN4 SICHERHEITSANWEISUNGEN DEUTSCH Installation

• Verwenden Sie niemals einen defekten Überlastungsschalter oder einen mit zu geringer Nennleistung. Nur Überlastungsschalter und Sicherungen mit geeigneter Nennleistung verwenden. Ansonsten besteht Brand- oder Stromschlaggefahr.

• Elektrische Anschlüsse sollten nur vom Händler, Verkäufer, einem qualifizierten Elektriker oder zugelassenen Servicebetrieb vorgenommen werden. Das Gerät nicht selbst auseinandernehmen oder reparieren. Ansonsten besteht Brand- oder Stromschlaggefahr.

• Das Gerät muss immer laut Schaltplan geerdet werden. Die Erdungsleitung niemals an eine Gas- oder Wasserleitung, einen Blitzableiter oder eine Telefon-Erdungsleitung anschließen. Ansonsten besteht Brand- oder Stromschlaggefahr.

• Die Frontblende sowie die Abdeckung des Schaltkastens müssen gut befestigt werden. Ansonsten besteht Brand- oder Stromschlaggefahr auf Grund von Staub, Wasser usw.

• Nur Überlastungsschalter und Sicherungen mit geeigneter Nennleistung verwenden. Ansonsten besteht Brand- oder Stromschlaggefahr.

Das Netzkabel niemals verändern oder verlängern. Bei Beschädigungen des Netzkabels oder der Isolierung muss das Kabel ausgetauscht werden. Ansonsten besteht Brand- oder Stromschlaggefahr.

Die Montage, Demontage oder Neumontage sollte nur vom Händler oder einem zugelassenen Servicebetrieb vorgenommen werden. Ansonsten besteht Brand-, Stromschlag-, Explosions- oder Verletzungsgefahr.

• Das Gerät nicht auf einem defekten Montagestandfuß anbringen. Der Montageort darf im Laufe der Zeit nicht an Stabilität verlieren. Ansonsten könnte das Gerät herunterfallen.

Das Außengerät nicht auf einem beweglichen oder instabilen Untergrund aufstellen. Das Außengerät könnte herunterfallen und Sachschäden oder u. U. tödliche Verletzungen verursachen.

• Die elektrischen Bauteile im Außengerät werden über einen Kondensator mit Hochspannung versorgt. Der Kondensator muss daher vor Reparaturarbeiten immer vollständig entladen werden. Bei einem geladenen Kondensator besteht die Gefahr von Stromschlägen.

• Zur Montage des Gerätes sollte immer der mitgelieferte Montagebausatz eingesetzt werden. Ansonsten könnte das Gerät herunterfallen und schwere Verletzungen verursachen.

• Die Kabelanschlüsse innen und außen müssen gut befestigt werden und die Kabel sollten so verlegt werden, dass keine Zugkräfte auf die Kabel und deren Anschlüsse wirken. Unsachgemäße oder lockere Anschlüsse können zu Hitzeentwicklung und Bränden führen.

Verpackungsmaterialien müssen ordnungsgemäß entsorgt werden. Schrauben, Nägel, Batterien oder defekte Teile müssen nach der Montage oder Wartung entsorgt werden. Zerschneiden Sie sämtliche Plastikverpackungen. Kinder könnten damit spielen und sich dabei gefährden oder verletzen.

• Überprüfen Sie das verwendete Kältemittel. Bitte lesen Sie die Hinweise auf dem Produktetikett. Bei ungeeignetem Kältemittel kann der Normalbetrieb des Gerätes beeinträchtigt werden.

• Schalten Sie den Schalter oder die Stromversorgung nicht ein, wenn die Frontplatte, das Gehäuse, die obere Abdeckung, die Abdeckung des Steuergeräts entfernt oder geöffnet sind. Andernfalls kann es zu Feuer, Stromschlag, Explosion oder Tod kommen.

• Bei der Leckageprüfung oder der Luftreinigung eine Vakuumpumpe oder inerten Gas (Stickstoff) verwenden. Komprimieren Sie keine Luft oder Sauerstoff und verwenden Sie keine brennbaren Gase. Andernfalls kann es zu Feuer oder Explosion kommen.SICHERHEITSANWEISUNGEN

• Das Gerät muss in einem Raum aufbewahrt werden, ohne die Zündquellen kontinuierlich zu betreiben (z. B. offene Flammen, ein Betriebsgasgerät oder eine Elektroheizung.)

• Verwenden Sie keine Mittel, um den Abtauvorgang zu beschleunigen oder zu reinigen, außer denen die vom Hersteller empfohlenen sind.

• Kältemittelkreislauf nicht durchstechen oder verbrennen.

• Achten Sie darauf, dass Kältemittel keinen Geruch enthalten können.

• Halten Sie alle erforderlichen Lüftungsöffnungen frei von Hindernissen.

• Das Gerät muss in einem gut belüfteten Bereich aufbewahrt werden, in dem die Raumgröße dem für den Betrieb angegebenen Raum entspricht.

• Die Kühlmittelschläuche müssen geschützt oder verkleidet werden, um Schäden zu vermeiden.

• Flexible Kältemittelverbinder (wie Verbindungsleitungen zwischen Innen- und Außengerät), die im Normalbetrieb verschoben werden können, sind vor mechanischen Beschädigungen zu schützen.

• Eine gelötete, geschweißte oder mechanische Verbindung sollte vor dem Öffnen der Ventile erstellt werden, um dem Kühlmittel den Fluss zwischen den Kühlsystemteilen zu ermöglichen.

• Mechanische Verbindungen müssen zu Wartungszwecken zugänglich sein.

• Das Gerät muss während des Betriebs und beim Austausch von Teilen von der Stromquelle getrennt werden.

• Berühren Sie die Kältemittel- und Wasserleitung sowie interne Teile nicht während des Betriebs oder unmittelbar nach dem Betrieb. Es besteht die Gefahr von Verbrennungen bzw. Erfrierungen.

• Installieren Sie das Produkt nicht auf einem unparallelen oder fehlerhaften Installationsuntergrund. Es besteht die Gefahr von Verletzungen, Unfällen oder Schäden am Gerät.

• Das Gerät muss gemäß den nationalen Verdrahtungsvorschriften installiert werden. Betrieb

• Falls das Gerät nass wurde (überflutet oder in Flüssigkeit getaucht), verständigen Sie vor dem erneuten Betrieb des Gerätes einen qualifizierten Fachbetrieb zwecks Reparatur. Ansonsten besteht Brand- oder Stromschlaggefahr.

• Es dürfen nur in der Ersatzteilliste aufgeführte Bauteile verwendet werden. Das Klimagerät niemals selbst verändern. Bei Verwendung von ungeeigneten Ersatzteilen besteht die Gefahr von Stromschlägen, Überhitzungen oder Bränden.

Das Gerät niemals mit nassen Händen berühren, bedienen oder reparieren. Der Netzstecker muss beim Abziehen immer am Stecker selbst festgehalten werden. Es besteht Brand- oder Stromschlaggefahr.

• Das Netzkabel nicht in der Nähe von Heizgeräten oder sonstigen Wärmequellen verlegen. Es besteht Brand- und Stromschlaggefahr.

Es darf kein Wasser in die elektrischen Bauteile eindringen. Das Klimagerät nicht in der Nähe von Wasserquellen montieren. Es besteht die Gefahr von Bränden, Geräteausfällen oder Stromschlägen.

Keine brennbaren Gase oder Flüssigkeiten in Gerätenähe lagern oder verwenden. Es besteht Brandgefahr.

• Das Gerät nicht über einen längeren Zeitraum in geschlossenen Räumen betreiben. Lüften Sie regelmäßig. Ansonsten könnte ein gesundheitsschädlicher Sauerstoffmangel eintreten.

Das Vordergitter des Gerätes während des Betriebs niemals öffnen. (Der elektrostatische Filter darf nicht berührt werden, falls vorhanden.) Es besteht die Gefahr Verletzungen, Stromschlägen oder Geräteausfällen.

DEUTSCHSICHERHEITSANWEISUNGEN

• Bei ungewöhnlichen Geräuschen oder bei austretendem Rauch sofort den Überlastungsschalter ausschalten und das Netzkabel trennen. Schalten Sie den Überlastungsschalter aus und ziehen Sie den Netzstecker. Es besteht Brand- oder Stromschlaggefahr.

Der Standort des Gerätes sollte bei gemeinsamer Nutzung eines Ofens, einer Heizung usw. regelmäßig gelüftet werden. Bei einem auftretenden Sauerstoffmangel besteht die Gefährdung der Gesundheit.

• Falls das Gerät über einen längeren Zeitraum nicht betrieben wird, den Netzstecker ziehen oder den Überlastungsschalter ausschalten. Es besteht die Gefahr von Beschädigungen, Ausfällen oder unbeabsichtigtem Einschalten des Gerätes.

• Es muss gewährleistet werden, dass niemand, auf das Außengerät tritt oder darauf fällt. Dies gilt insbesondere für Kinder. Ansonsten besteht die Gefahr von Verletzungen und Schäden am Gerät.

• Es muss gewährleistet werden, dass das Netzkabel während des Betriebs nicht abgezogen oder beschädigt werden kann. Ansonsten besteht Brand- oder Stromschlaggefahr.

• Es dürfen KEINE GEGENSTÄNDE auf das Netzkabel gestellt werden. Ansonsten besteht Brand- oder Stromschlaggefahr.

• Bei austretendem brennbaren Gas sofort die Gaszufuhr trennen und vor dem Einschalten zum Lüften die Fenster öffnen. Benutzen Sie nicht das Telefon und schalten Sie keine Geräte ein oder aus. Es besteht Explosions- oder Brandgefahr.

• Sorgen Sie bei gleichzeitigem Einsatz des Klimagerätes mit einem Heizgerät für eine ausreichende Belüftung des Raumes. Ansonsten besteht die Gefahr von Bränden, schweren Verletzungen oder Geräteausfällen.

• Die auf dem Wärmetauscher haftenden Staub- oder Salzpartikel müssen regelmäßig (häufiger als ein Mal jährlich) mit Wasser entfernt werden.

Die Demontage der Einheit sowie die Behandlung und Entsorgung von Kältemittel, Öl und anderen Teilen müssen in Übereinstimmung mit den jeweiligen örtlichen und staatlichen Vorschriften erfolgen. ACHTUNG Installation

• Das Gerät sollte von mindestens zwei Personen angehoben oder getragen werden. Ansonsten besteht Verletzungsgefahr.

• Das Gerät nicht an einem Ort mit direktem Seewind montieren (salzhaltige Luft). Es besteht Korrosionsgefahr.

• Montieren Sie zur Abfuhr von Kondenswasser einen Ablassschlauch. Ein unsachgemäßer Anschluss kann zu Wasserlecks führen.

• Das Gerät muss immer waagerecht montiert werden. Ansonsten können Vibrationen oder Geräusche auftreten.

• Das Gerät so montieren, dass umliegende Nachbarn nicht durch warme Abluft oder Lärm belästigt werden. So vermeiden Sie Streitfälle mit den Nachbarn.

• Überprüfen Sie das Klimagerät nach der Montage oder nach Reparaturarbeiten immer auf Gaslecks (Kältemittel). Eine zu geringe Kältemittelmenge kann zu Geräteausfällen führen. !SICHERHEITSANWEISUNGEN

• Jede Person, die an der Arbeit an einem Kältemittelkreislauf beteiligt ist oder sich in einen Kältemittelkreislauf einbringt, sollte ein gültiges Zertifikat von einer von der Industrie akkreditierten Beurteilungsbehörde abgeben, die ihre Kompetenz zur Kälteerzeugung in Übereinstimmung mit einer von der Industrie anerkannten Beurteilungsspezifikation genehmigt.

• Bei der Installation, Wartung oder Instandhaltung des Produktes eine angemessene persönliche Schutzausrüstung (PSA) tragen.

• Sollte das Netzkabel beschädigt sein, muss es vom Hersteller bzw. vom Servicebetrieb durch ein spezielles Kabel ausgetauscht werden.

• Die Verrohrung muss vor physischer Beschädigung geschützt werden.

• Halten Sie Level parallel bei der Installation des Produkts. Andernfalls können Vibrationen oder Wasserlecks auftreten. Dies kann zu Verletzungen oder Unfällen führen.

• Installation, Reparatur oder Änderungen müssen durch einen zertifizierten Betrieb mit zertifizertenPersonal durchgeführt werden. Anderenfalls wird keine Garantie gewährt - Alle mit der Reparatur verbundenen Kosten gehen dann zu Lasten des Eigentümers.

• Trennmittel müssen in die feste Verdrahtung gemäß den Verdrahtungsregeln eingebaut werden.

• Führen Sie keinen Ablaufschlauch in ein Ablauf- oder Abflussrohr ein. Es können unangenehme Gerüche auftreten und es kann zu einer Korrosion beim Wärmetauscher oder dem Rohr kommen.

• Installieren Sie das Gerät nie in einer potenziell explosiven Umgebung. Betrieb

• Das Gerät nicht für besondere Zwecke verwenden, z. B. zur Kühlung von Lebensmitteln oder Kunstgegenständen. Bei diesem Gerät handelt es sich um ein Haushalts-Klimagerät und nicht um ein Präzisions-Kühlsystem. Es besteht die Gefahr von Sachschäden oder -verlusten.

Lufteinlass und -auslass dürfen nicht verdeckt werden. Ansonsten besteht die Gefahr von Fehlfunktionen.

• Verwenden Sie zur Reinigung ein weiches Tuch. Keine scharfen Reiniger, Lösungen oder Spritzwasser usw. verwenden. Es besteht die Gefahr von Bränden, Stromschlägen oder Beschädigungen der Kunststoffteile des Gerätes.

Beim Herausnehmen des Luftfilters keine Metallteile am Gerät berühren. Es besteht die Verletzungsgefahr.

• Nicht auf das Gerät treten oder Gegenstände darauf stellen. (Außengeräte) Es besteht die Gefahr von Verletzungen und Geräteausfällen.

• Den Filter nach der Reinigung immer fest einsetzen. Er sollte bei Bedarf alle zwei Wochen oder häufiger gereinigt werden. Bei einem verschmutzten Filter verringert sich die Kühlungsleistung.

Bei angeschlossenem Klimagerät niemals die Hand oder andere Gegenstände in den Lufteinlass oder -auslass einführen. Scharfe Kanten und sich bewegende Teile im Innern des Gerätes bergen Verletzungsgefahren.

Gehen Sie beim Auspacken und bei der Montage sorgsam vor. Scharfe Kanten bergen Verletzungsgefahren.

• Falls während der Reparatur Kältemittel austritt, vermeiden Sie den Kontakt mit dem Kältemittel. Ansonsten besteht die Gefahr von Erfrierungen (Kälteverbrennungen).

• Das Klimagerät beim Demontieren oder während des Transports nicht kippen. Kondenswasser im Gerät könnte verschüttet werden.

• Niemals andere Gas-Luft-Gemische erzeugen, als für das Kältemittel des Systems angegeben. Luft im Kältemittelkreislauf könnte zu einem übermäßig hohen Druck im Kreislauf führen. Dadurch besteht die Gefahr von Schäden am Gerät oder Verletzungen.8 SICHERHEITSANWEISUNGEN DEUTSCH

• Falls während der Montage Kältemittel austritt, muss der Raum sofort gelüftet werden. Ansonsten besteht die Gefahr von Gesundheitsschäden.

• Die Zerlegung des Klimagerätes sowie die Entsorgung von Kälteöl und Bauteilen sollte nach den örtlichen und gesetzlichen Bestimmungen erfolgen.

• Tauschen Sie alle Batterien der Fernbedienung gegen neue Batterien desselben Typs aus. Alte und neue Batterien bzw. unterschiedliche Batterietypen nicht gemeinsam verwenden. Es besteht die Gefahr von Bränden oder Geräteausfällen.

• Batterien nicht wieder aufladen oder auseinandernehmen. Verbrauchte Batterien niemals ins Feuer werfen. Sie könnten brennen oder explodieren.

• Auf die Haut oder Kleidung gelangte Batterieflüssigkeit gründlich mit Wasser abspülen. Die Fernbedienung niemals mit ausgelaufenen Batterien verwenden. Die Chemikalien in den Batterien könnten zu Verbrennungen oder Gesundheitsschäden führen.

Bei Verschlucken der Batterieflüssigkeit den Mund gründlich mit Wasser ausspülen und unverzüglich einen Arzt aufsuchen. Ansonsten besteht die Gefahr von schweren Gesundheitsschäden.

Das Klimagerät bei sehr hoher Luftfeuchtigkeit oder bei geöffneten Türen und Fenstern nicht über einen längeren Zeitraum betreiben. Die Feuchtigkeit kann kondensieren und die Einrichtung beschädigen

• Erwachsene und Kinder sollten sich nicht direkt im Kalt- oder Warmluftstrom aufhalten. Es besteht die Gefahr von Gesundheitsschäden.

Das Abwasser des Gerätes niemals trinken. Das Wasser ist verunreinigt und gesundheitsschädlich.

• Benutzen Sie zur Reinigung, Wartung oder Reparatur des Klimagerätes ggf. einen Tritt oder eine Leiter. Achten Sie auf mögliche Verletzungsgefahren.

• Das Gerät muss so aufbewahrt werden, dass keine mechanischen Beschädigungen auftreten.

• Die Wartung darf nur gemäß Empfehlung von Gerätehersteller erfolgen. Wartung und Instandhaltung, die die Unterstützung von anderen Fachkräften erfordern, sind unter der Aufsicht der bei der Verwendung von brennbaren Kältemitteln zuständigen Person durchzuführen.

• Die Installation von Rohrleitungen muss auf einem Minimum gehalten werden.

• Wenn mechanische Verbindungen im Inneren wiederverwendet werden, müssen die Dichtungsteile erneuert werden.

• Wenn Faltengelenke im Innenbereich wiederverwendet werden, muss das Fackelteil wieder hergestellt werden.

• Trennmittel müssen in die feste Verdrahtung gemäß den Verdrahtungsregeln eingebaut werden.

• Dieses Gerät sollte nicht durch Personen (einschließlich Kindern) mit verminderten physikalischen, sensorischen oder mentalen Fähigkeiten oder mit mangelnder Erfahrung und Sachkenntnis bedient werden, es sei unter Aufsicht oder Anleitung zur sachgerechten Bedienung durch eine für die Sicherheit verantwortliche Person. Kinder sollten beaufsichtigt werden, um zu gewährleisten, dass das Gerät nicht zum Spielen verwendet wird.

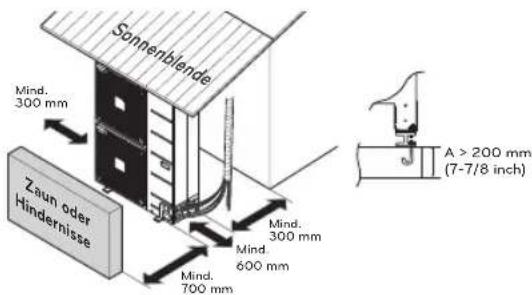

Dieses Gerät sollte nicht durch Kinder im Alter von unter 8 Jahren sowie Personen mit verminderten physikalischen, sensorischen oder mentalen Fähigkeiten oder mit mangelnder Erfahrung und Sachkenntnis bedient werden, es sei unter Aufsicht oder vorheriger Anleitung zur sicheren und sachgerechten Bedienung einschließlich der Unterweisung über mögliche Gefahren. Kinder dürfen nicht mit dem Gerät spielen. Die Reinigung und Wartung sollte nicht von Kindern ohne Aufsicht vorgenommen werden.9 MONTAGEANLEITUNG DEUTSCH MONTAGEORT - Falls eine Markise gegen direkte Sonneneinstrahlung oder Regen über dem Gerät angebracht wird, sollte die Wärmeabstrahlung des Gerätes nicht gehindert werden. - Die durch Pfeilmarkierungen angegebenen Abstände vor, hinter und an den Seiten des Gerätes müssen eingehalten werden. - Tiere und Pflanzen dürfen dem warmen Luftstrom nicht ausgesetzt sein. - Berücksichtigen Sie das Gewicht des Klimagerätes und wählen Sie einen Montageort, an dem Vibrationen und Lärm gering gehalten werden. - Benachbarten Anwohner Personen sollten am Montageort nicht durch warme Abluft und Lärm belästigt werden. - Der Standort muss für das Gewicht und eventuelle Vibrationen des Außengerätes geeignet sein, und das Gerät muss eben montiert werden können. - Am Standort dürfen kein direkter Niederschlag oder Schneefall auftreten. - Am Standort darf kein Schneefall auftreten und es dürfen keine Eiszapfen ggf. herunterfallen. - Standorte mit nicht befestigtem oder unsicherem Untergrund, wie zum Beispiel baufällige Gebäudeteile oder Bereiche, an denen sich größere Mengen an Schnee ansammeln könnten. Das Gerät muss äußerst vorsichtig transportiert werden.

• Falls das Gerät schwerer als 20 kg ist, darf es nicht von einer einzelnen Person getragen werden.

• Zur Verpackung bestimmter Produkte wird Polypropylenband verwendet. Dieses Band darf nicht zum Transport des Gerätes verwendet werden.

• Die Lamellen des Wärmetauschers niemals berühren. Es besteht die Gefahr von Schnittverletzungen.

• Plastikbeutel müssen zerteilt und entsorgt werden, so dass Kinder nicht damit spielen können. Beim Spielen mit intakten Plastikbeuteln besteht für Kinder die Gefahr von Erstickungen.

• Das Außengerät beim Transport an vier Punkten stützen. Beim Anheben an nur drei Punkten kann das Gerät instabil werden und herunterfallen.

• Es sollten zwei Tragegurte von mindestens 8 m Länge verwendet werden.

• Schützen Sie die Berührungspunkte des Gehäuses mit den Riemen, indem Sie Tuch oder Karton dazwischen legen.

• Das Gerät immer so anheben, dass sich der Schwerpunkt stets mittig befindet.

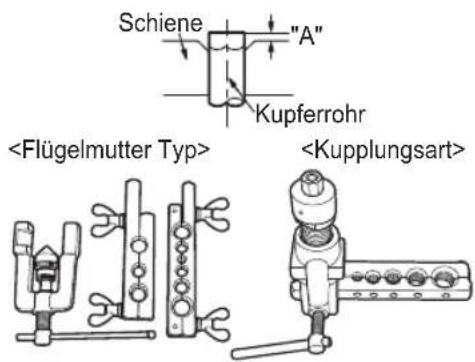

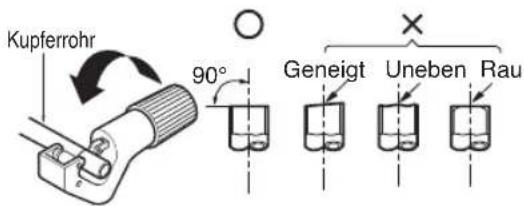

- Führen Sie beim Transport des Gerätes die Seile unter dem Gerät entlang. Es sollte jeweils die beiden Tragepunkte an Vorder- und Rückseite eingesetzt werden. - Das Gerät sollte immer an vier Tragepunkten angehoben werden, so dass keine Kräfte auf das Gerät wirken. - Befestigen Sie die Seile in einem Winkel von 40° oder weniger am Gerät. Mind. 300 mmMind. 300 mmMind. 600 mmMind. 700 mmZaun oderHindernisse Sonnenblende Sonnenblende Sonnenblende A > 200 mm(7-7/8 inch) VERBINDUNGSLEITUNGEN ZUR INNENEINHEIT Vorbereiten der Rohre - Daher die Lötarbeiten wie folgt ausführen Rohre und Kabel schneiden Entfernen der Schnittgrate - Entfernen Sie alle Grate von der Schnittstelle der Rohrleitung. - Halten Sie das Ende der Kupfer-Rohrleitung beim Entfernen von Graten nach unten, damit keine Grate in das Rohr fallen können. Bördelung Kupferrohr 90° Geneigt Uneben Rau Rohrdurchmesser Zoll (mm) A Zoll (mm) Flügelmutter Typ Kupplungsart Ø 1/4 (Ø 6.35) 0.04~0.05 (1.1~1.3) 0~0.02 (0~0.5) Ø 3/8 (Ø 9.52) 0.06~0.07 (1.5~1.7) Ø 1/2 (Ø 12.7) 0.06~0.07 (1.6~1.8) Ø 5/8 (Ø 15.88) 0.06~0.07 (1.6~1.8) Ø 3/4 (Ø 19.05) 0.07~0.08 (1.9~2.1) "A" Schiene Kupferrohr <Flügelmutter Typ> <Kupplungsart> ACHTUNG !10 MONTAGEANLEITUNG DEUTSCH Minimale Bodenfläche(für R32) - Das Gerät muss in einem Raum mit einer Bodenfläche installiert, betrieben und gelagert werden, die größer als die Mindestfläche ist. - Verwenden Sie die Grafik der Tabelle, um die minimale Fläche zu bestimmen. - Das Auslegermodell (für den EU-Markt) darf nur in Übereinstimmung mit IEC 60335-2-40:2018 Edition

6.0 installiert werden.

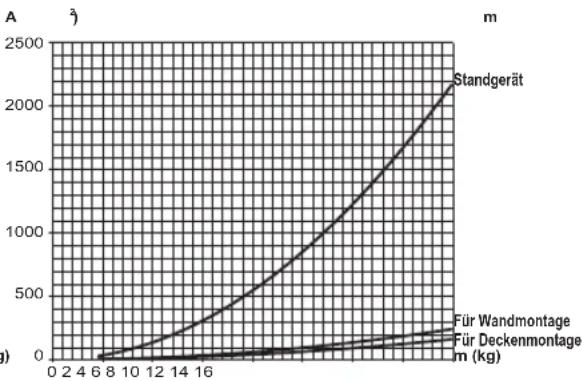

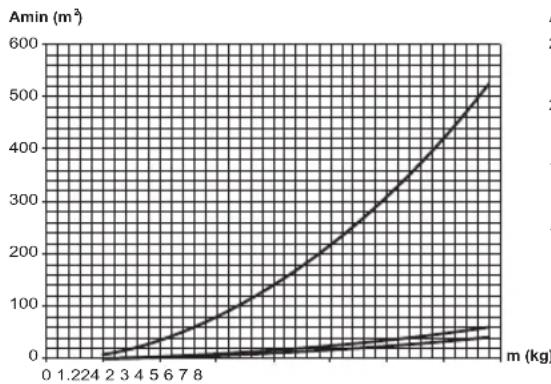

- m : Gesamtmenge an Kühlmittel im System - Gesamtmenge an Kühlmittel : Werksladung an Kühlmittel + zusätzliche Menge an Kühlmittel - Amin : Mindestfläche für Installation Standgerät Für Wandmontage Für Deckenmontage Amin (m )Amin (m

Für Deckenmontage m (kg) Amin (m

Für Deckenmontage m (kg) Amin (m

DEUTSCH - Beachten Sie die gesetzlichen Bestimmungen für elektrische Geräte und Anschlüsse sowie die Bestimmungen Ihres Stromversorgungsunternehmens. Elektrische Anschlussarbeiten müssen stets gemäß den jeweiligen elektrischen Anschlüssen vorgenommen werden. - Sämtliche Kabelanschlüsse müssen nach den örtlichen Richtlinien vorgenommen werden. - Wählen Sie eine Stromquelle, die die erforderliche Stromstärke für das Klimagerät besitzt. - Es muss ein zugelassener ELCB (Erdschlussschalter) zwischen Stromquelle und Gerät installiert werden. Zum ordnungsgemäßen Trennen der Stromzufuhr muss ein Trenngerät installiert werden. - Es darf ausschließlich ein von Fachpersonal empfohlener Erdschlussschalter verwendet werden.

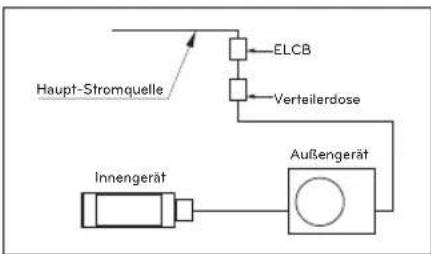

ELEKTRISCHE ANSCHLÜSSE

Außengerät Innengerät Haupt-StromquelleVerteilerdose ELCB Elektrische Arbeiten nur von einem qualifizierten Elektriker und gemäß den Bestimmungen in dieser Montageanleitung durchführen lassen. Bei zu geringer Leistung des Netz- Schaltkreises oder bei unsachgemäßen elektrischen Anschlüssen besteht die Gefahr von Stromschlägen oder Bränden. WARNUNG

Außengeräte müssen stets geerdet werden. Die Erdungsleitung niemals an ein Gasrohr, Wasserrohr, einen Blitzableiter oder eine Telefonleitung anschließen. Bei unsachgemäßer Erdung besteht Stromschlaggefahr. ACHTUNG

1(L) 2(N) 3 Anschluss an Außengerät oder B.D.-Gerät.

Modell (Btu/h) Phase (Ø) ELCB 14 k/16 k 1 15 A 18 k/21 k/24 k 1 20 A 27 k/30 k 1 25 AWARTUNG Das Gerät sollte regelmäßig gereinigt werden, um eine optimale Leistung zu gewährleisten und mögliche Geräteausfälle zu vermeiden. Hinweise zum Betrieb!

• Der Raum darf nicht unterkühlt werden. Eine zu kalte Raumluft ist gesundheitsschädlich und verursacht hohe Stromkosten.

• Rollos und Vorhänge sollten geschlossen sein. Während des Betriebs des Klimagerätes sollte eine direkte Sonneneinstrahlung vermieden werden.

• Die Raumtemperatur sollte gleichbleibend gehalten werden. Stellen Sie die vertikale und horizontale Luftstromrichtung so ein, dass eine gleichbleibende Raumtemperatur erreicht wird.

• Fenster und Türen sollten stets fest verschlossen sein. Türen und Fenster sollten nach Möglichkeit nicht geöffnet werden, damit keine Kaltluft entweicht.

• Der Luftfilter sollte regelmäßig gereinigt werden. Hindernisse im Luftfilter hindern den Luftstrom und verschlechtern die Leistung bei der Kühlung und Entfeuchtung. Der Filter sollte mindestens alle zwei Wochen gereinigt werden.

• Der Raum sollte gelegentlich gelüftet werden. Da die Fenster geschlossen sein sollten, ist es ratsam, die Fenster zum Lüften gelegentlich zu öffnen.

BEDIENUNGSANLEITUNG DEUTSCH

• Schalten Sie das Gerät vor Wartungsarbeiten aus und ziehen Sie das Netzkabel ab. Ansonsten besteht die Gefahr von Stromschlägen.

• Verwenden Sie zur Reinigung der Filter kein Wasser wärmer als 40 °C. Es besteht die Gefahr von Verformungen und Verfärbungen.

• Verwenden Sie zur Reinigung der Filter keine flüchtigen Stoffe. Diese können die Oberflächen des Gerätes beschädigen. ACHTUNG

• Detaillierte Hinweise zu den elektrischen Eigenschaften finden Sie im Produktdatenblatt

• Schließen Sie die Kabel, je nach Außengeräteanschluss, einzeln an die Anschlüsse der Reglerkarte an.

• Die Farben der Außengerätekabel und der jeweiligen Anschlüsse müssen mit den Farben am Innengerät übereinstimmen

• Falls die Anschlussleitung zwischen Innengerät und Außengerät eine Länge von über 40 m besitzt, sollten Telekommunikationsleitung und die Netzleitung separat angeschossen werden.

• Die Zuleitungen für die Geräte sollten mindestens mit Neopren isoliert sein. (Kennung: 60245 IEC 57) Nennstrom Gerät A Nominale Querschnittsfläche mm
