HASZNÁLATI ÚTMUTATÓ AirSense ECO AS100 Venta

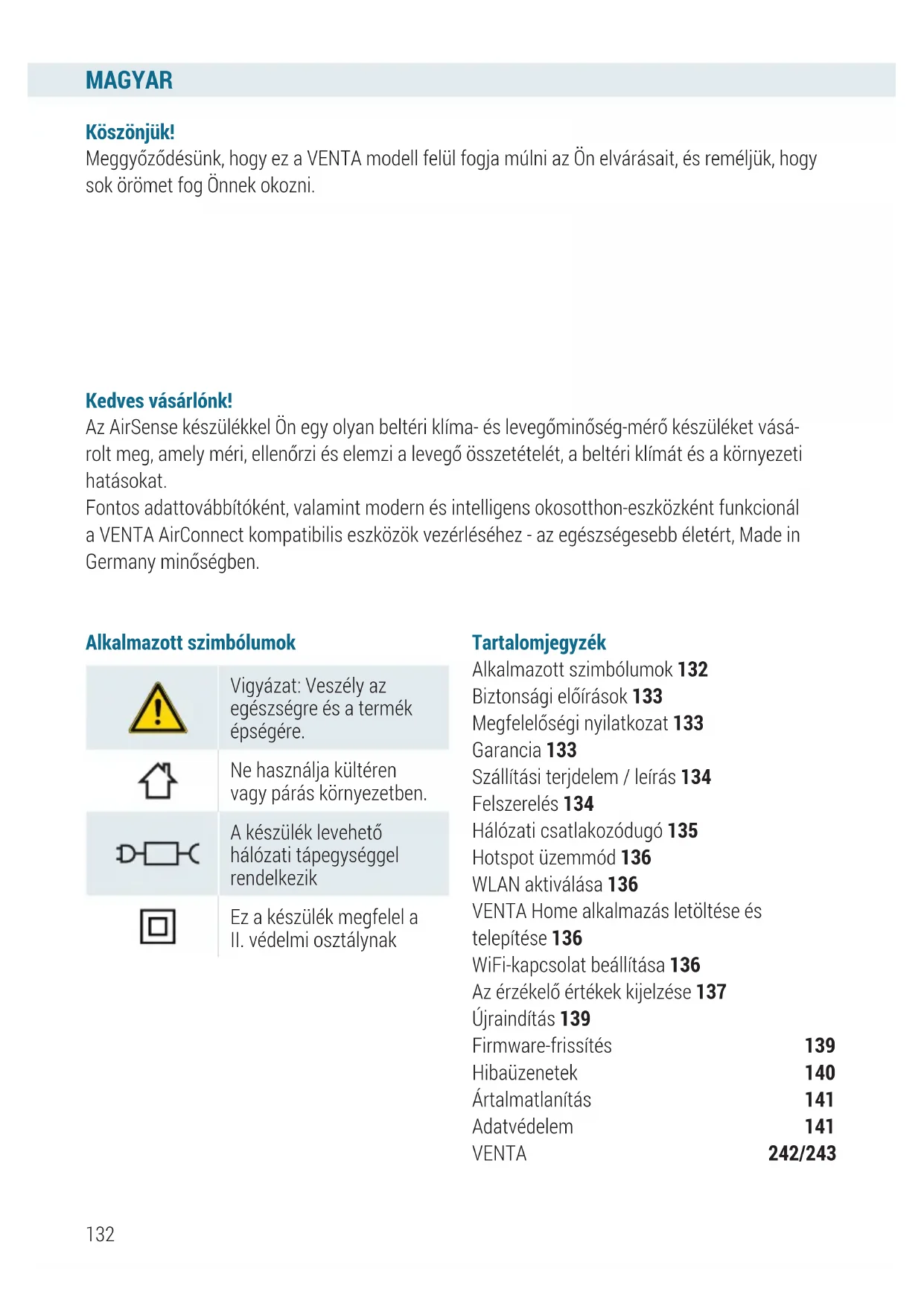

Alkalmazott szimbólumok Köszönjük! Meggyőződésünk, hogy ez a VENTA modell felül fogja múlni az Ön elvárásait, és reméljük, hogy sok örömet fog Önnek okozni. Kedves vásárlónk! Az AirSense készülékkel Ön egy olyan beltéri klíma- és levegőminőség-mérő készüléket vásá- rolt meg, amely méri, ellenőrzi és elemzi a levegő összetételét, a beltéri klímát és a környezeti hatásokat. Fontos adattovábbítóként, valamint modern és intelligens okosotthon-eszközként funkcionál a VENTA AirConnect kompatibilis eszközök vezérléséhez - az egészségesebb életért, Made in Germany minőségben. Vigyázat: Veszély az egészségre és a termék épségére. Ne használja kültéren vagy párás környezetben. A készülék levehető hálózati tápegységgel rendelkezik Ez a készülék megfelel a

II. védelmi osztálynak

Tartalomjegyzék Alkalmazott szimbólumok 132 Biztonsági előírások 133 Megfelelőségi nyilatkozat 133 Garancia 133 Szállítási terjdelem / leírás 134 Felszerelés 134 Hálózati csatlakozódugó 135 Hotspot üzemmód 136 WLAN aktiválása 136 VENTA Home alkalmazás letöltése és telepítése 136 WiFi-kapcsolat beállítása 136 Az érzékelő értékek kijelzése 137 Újraindítás 139 Firmware-frissítés 139 Hibaüzenetek 140 Ártalmatlanítás 141 Adatvédelem 141 VENTA 242/243MAGYAR

• A készüléket csak ronggyal tisztít- sa. Ne használjon súrolószereket vagy oldószereket tartalmazó tisztí- tószereket.

• Ne használja/érintse meg a készü- léket nedves kézzel.

• A készülék nem használható robba- násveszélyes, agresszív vagy rend- kívül poros környezetben.

• A készüléket nem szabad kültéren, úszómedencék vagy nedves terüle- tek közelében használni. Megfelelőségi nyilatkozat A VENTA kijelenti, hogy a levegőminő- ségi adatok lekérdezésére szolgáló AS 100 és AS 150modellek megfelelnek a 2014/53/EU irányelv követelménye- inek. Az EU-megfelelőségi nyilatkozat teljes szövege a következő internetcí- men érhető el: www.venta-air.com Garancia A magas minőség miatt a VEN- TA-Luftwäscher GmbH a vásárlástól számított két évig garantálja, hogy a termék megfelelő használat esetén nem mutat hibát. Amennyiben anyag- vagy feldolgozási hiba lépne fel, kér- jük, forduljon a VENTA szervizcsapa- tához vagy kereskedőjéhez. Ezenkívül a VENTA általános jótállási feltételei is érvényesek: www.venta-air.com

BIZTONSÁGI ELŐÍRÁSOK

Kérjük, hogy üzembe helyezés előtt gyelmesen olvassa el a kezelési le- írást, és őrizze megkésőbbi használat céljából. A kezelési leírás aktuális vál- tozata a www.venta-air.com oldalon található.

• Ez a készülék kizárólag háztartási célú beltéri levegőelemzésre szol- gál.

• Ezt a készüléket nem szabad olyan személyeknek (beleértve a gyerme- keket is) használniuk, akik csökkent zikai vagy szellemi képességekkel rendelkeznek, vagy nem rendel- keznek megfelelő tapasztalattal és ismeretekkel a készülék kezelé- séhez, kivéve, ha a biztonságukért felelős személy felügyeli őket vagy megismerteti őket a készülék hasz- nálatával.

• A gyermekeknek biztosítson fel- ügyeletet, hogy meggyőződjön arról, hogy nem játszanak a készülékkel.

• Ne nézzen hosszabb ideig közvetle- nül a világító fénycsíkba.

• Ezt a készüléket csak a kezelési le- írásban leírt módon szabad üzembe helyezni és használni.

• Ne tegye ki a készüléket szélsősé- ges hőmérsékletnek, közvetlen nap- fénynek, extrém páratartalomnak vagy nedvességnek.

• Ne tegye ki a készüléket ütéseknek vagy erős rezgéseknek.

• A készülék házát csak szakképzett személyzet (gyártó) nyithatja ki.MAGYAR

Szállítási terjdelem / leírás 1x Rövid használati utasítás 1x Biztonsági előírások 1 AirSense AS100 / AS150 2 LED-sáv 3 MicroUSB-csatlakozó 4 USB-kábel 5 Hálózati tápegység 6 Tápegység csatlakozódugója *

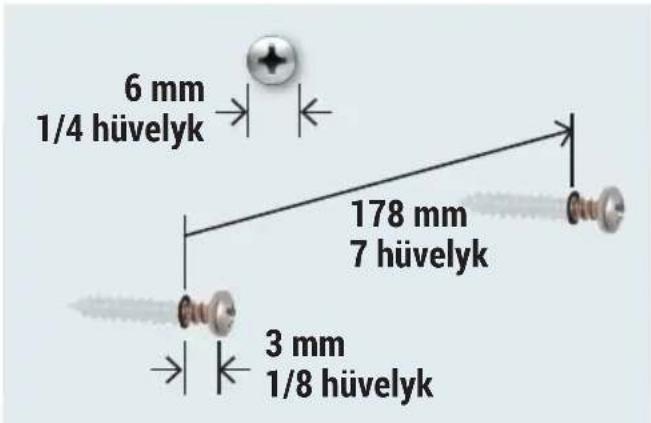

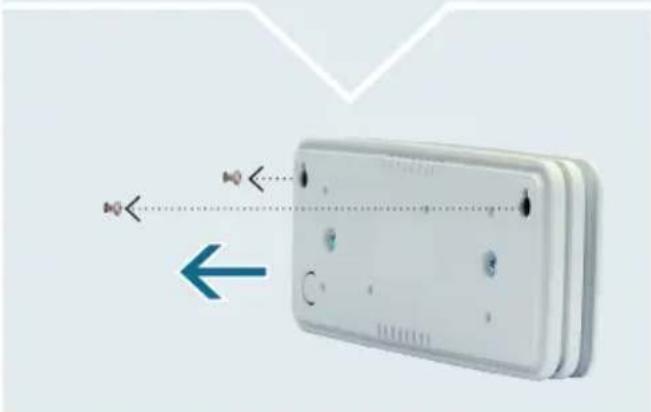

• Országspecikus szállítási terjedelem: Európa: a Korea: b USA /Japán: c Kína: d Egyesült Királyság: e Malajzia: a, e Globális: a, b, c, d, e Felszerelés Az AirSense szabadon álló vagy beltéri fali konzolokra szerelhető. Ehhez olyan beépítési helyet válasszon, amely mögött nincsenek csövek vagy ká- belek. Helyezze be a csavarokat az ábrán látható módon. Akassza a készüléket a csavarfejekre a hátul található nyílásokon keresztül. a e

Hálózati csatlakozódugó

1. Csatlakoztassa a régiójának megfelelő

hálózati csatlakozódugót a tápegység- hez. Az AirSense AS100 és AS150 modellek működéséhez állandó áramforrásra kell csatlakoztatni.

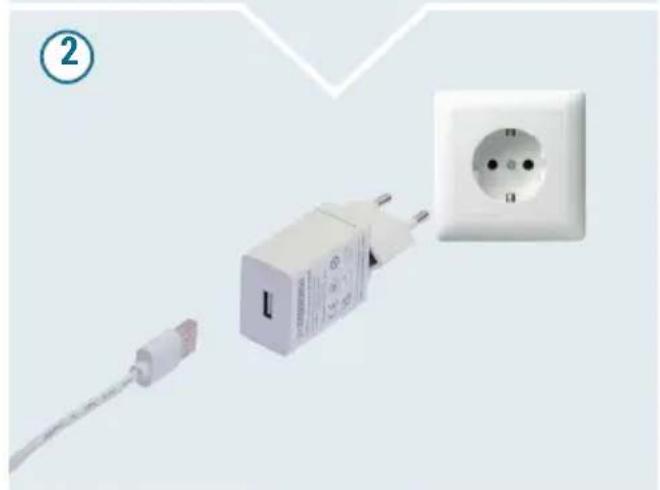

2. Csatlakoztassa az összeszerelt hálózati

csatlakozódugót egy megfelelő konnek- torba, majd csatlakoztassa az USB-kábelt a hálózati csatlakozó USB-portjához.

3. Csatlakoztassa az USB-kábelt a készülék

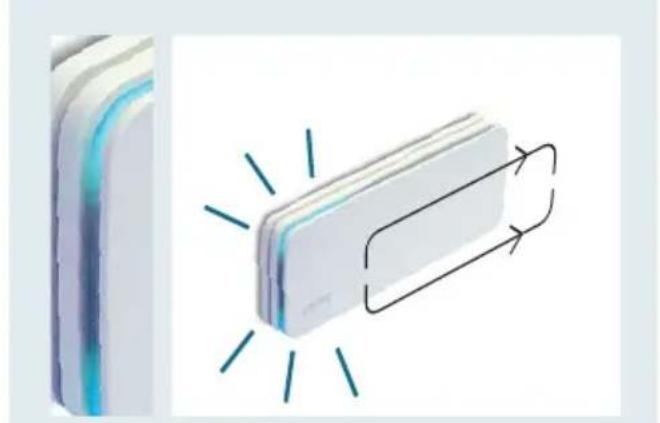

4. Inicializálás (indítás): A kék futófény egy-

szer mozog a LED-sávon a készülék egyik oldaláról a másikra, fent és lent párhuza- mosan.

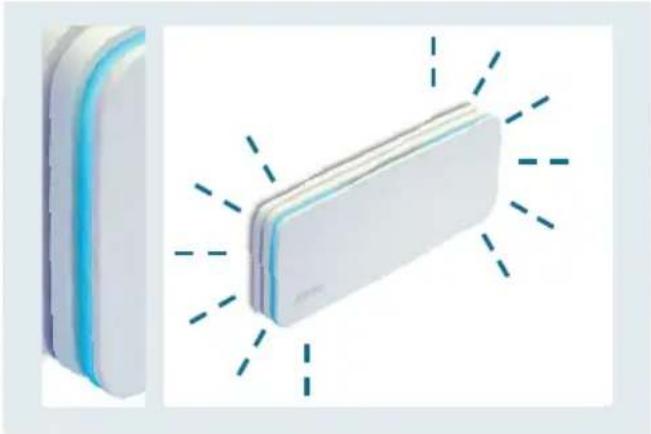

Hotspot üzemmód Az első üzembe helyezés során a készülék az inicializálás (indítás) után automatikusan hotspot üzemmódba kerül, és készen áll a hálózat beállítására: A LED-sáv mindkét olda- lon folyamatosan kék színnel villog. WLAN aktiválása Ellenőrizze, hogy okostelefonja vagy táblagé- pe csatlakozik-e az otthoni Wi-Fi hálózatra. VENTA Home alkalmazás letöltése és tele- pítése A VENTA Home App segítségével okoste- lefonján keresztül könnyedén kezelheti az összes WiFi-funkcióval rendelkező VENTA készülékét. A helyiségenkénti összes mért értéket egy pillantással, világosan megjeleníti. Így azonnal felismerhető, ha egy helyiségben kritikus érték van jelen, és cselekvésre van szükség. Kritikus értékek esetén a VENTA Home alkalmazás cselekvési javaslatokkal és a lehetséges okokra vonatkozó informáci- ókkal nyújt támogatást. Minden mért értékre részletes mértérték-elemzések készíthetők, amelyekből következtetéseket lehet levonni az értékek mindennapi tevékenységek miatti változásáról. Kérjük, ellenőrizze, hogy ...

• 2,4GHz-es vagy vegyes 2,4/5GHz-es hálóza- tot használ, mivel a készülék WLAN-modulja nem támogatja az 5GHz-es hálózatot.

• Az Ön útválasztója támogatja a 802.11b/g/n szabványt.

• az iOS operációs rendszer 13.0-s verziójától vagy az Android 8.0-s verziójától van telepít- ve. Szükség esetén frissítse okostelefonja vagy táblagépe operációs rendszerét. WiFi-kapcsolat beállítása Miután letöltötte és telepítette a VENTA Home alkalmazást, kérjük, nyissa meg az alkalma- zást, és kövesse az okostelefon vagy táblagép képernyőjén megjelenő utasításokat. További tudnivalók a következő weboldalon érhetők el: www.venta-air.com/Service/Venta-Home-App/MAGYAR

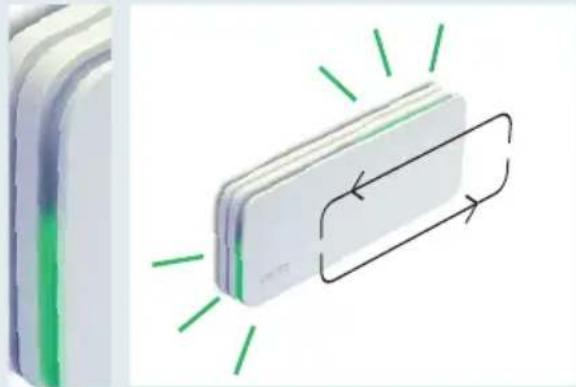

Az érzékelő értékek kijelzése A mért értékek aktuális minőségét két futó- fény jelzi, amely rendszeres időközönként lassan körbefut az egész készüléken. A színértékek a mért értékeknek megfelelően fokozatosan összeolvadnak:

1. Zöld: A érzékelőértékek jók:

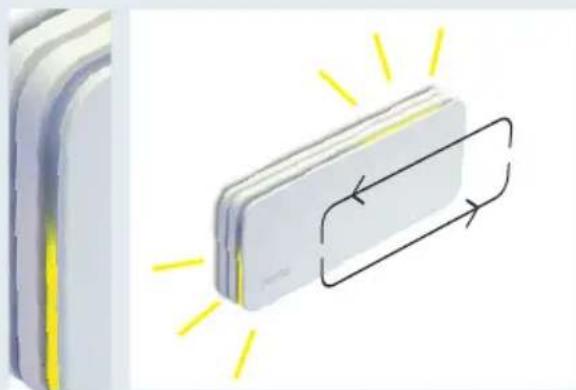

2. Sárga: Amint egy érték rosszabbá válik, a

futófény színe fokozatosan zöldről sárgá- ra változik: Legalább egy érzékelő értéke közepes.

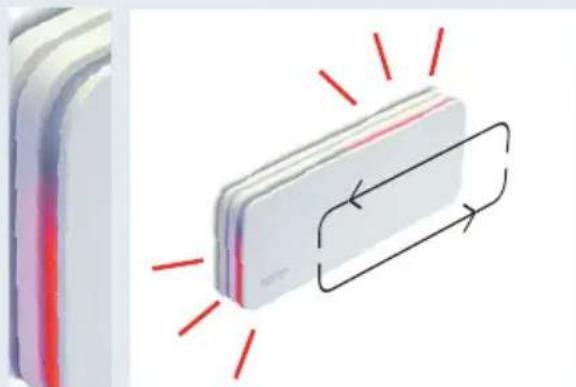

3. Piros: Amint egy érték a közepes minő-

ségi szint alá csökken, a futófény színe fokozatosan pirosra változik: Legalább egy érzékelő értéke rossz. Az egyes érzékelőkkel és az általuk mért ér- tékekkel kapcsolatos további információkért tekintse meg a táblagépén vagy okostelefon- ján található alkalmazást.

Az érzékelő értékek kijelzése Az egyes érzékelők mért értékei okostelefonján vagy táblagépén a VENTA Home alkalmazá- son keresztül érhetők el: AS100 AS150 X CO

Szén-dioxid X X VOC Illékony szerves vegyületek X HCHO Formaldehid X X RH Páratartalom X X T Hőmérséklet X PM 1.0 Finompor X PM 2.5

Újraindítás Nyomja meg és tartsa lenyomva a készülék hátoldalán lévő Reset gombot kb. 5 másod- percig, amíg a LED-sáv narancssárgán fel nem világít: A készülék most visszaáll a gyári beállítá- sokra, és hotspot üzemmódban van (lásd a Hotspot üzemmód című részt). Megjegyzés: A készülék minden egyes újrain- dításakor a helyileg tárolt adatok törlődnek. Firmware-frissítés Két kék futófény halad a microUSB-porttól a LED-sáv mentén a készülék másik oldalára. Ha a frissítések elérhetők, a rmware-frissíté- sek automatikusan megtörténnek. 5 másodpercMAGYAR

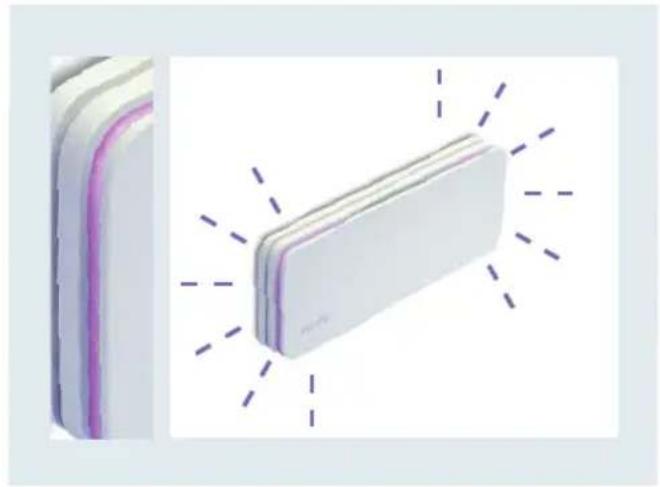

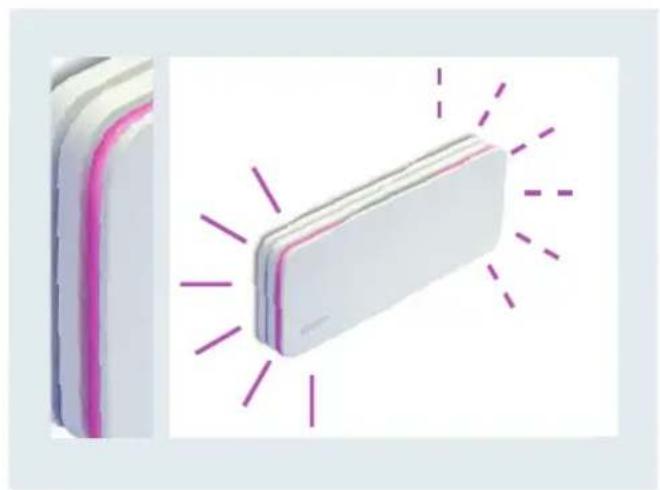

Hibaüzenetek A LED-sáv ezzel egyidejűleg lilán villog a rövid oldalakon: A WLAN-hoz való csatlakozás nem lehetsé- ges. A bal rövid oldal folyamatosan piros-ibolya színben világít, a jobb rövid oldal villog, szin- tén piros-ibolya színben: Nem lehet kapcsolatot létesíteni a VEN- TA-Clouddal. Műszaki adatok AS 100 AS 150 Frekvenciatartomány 2,4 GHz 2,4 GHz Max. adóteljesítmény 20 dBm 20 dBm Szabványos WLAN IEEE 802.11 b/g/n IEEE 802.11 b/g/n Méretek (hoxszéxma) 207 x 84 x 28 mm 207 x 84 x 28 mm Készülék tömege tápegység és kábel nélkül Készülék tömege tápegységgel és kábellel Készülék tömege tápegységgel és kábellel (globális) 248 gramm 334 gramm 381 gramm 283 gramm 369 gramm 416 gramm Teljesítményfelvétel 3,5 W 3,5 W USB-csatlakozós tápegység Bemenet: 100-240 V ~, 50/60 Hz, max. 0,3 A Kimenet: 5 V = 1,0 A (5,0 W), Modell: ADS-6RC-06 05050E

Fenntartjuk a változtatás és a tévedés jogát.MAGYAR

Ártalmatlanítás Az „áthúzott kuka” szimbólum a használt elektromos és elektronikus berendezések (WEEE) elkülönített ártalmatlanítását írja elő. Az ilyen készülékek veszélyes és környezet- veszélyes anyagokat tartalmazhat- nak. Ezeket a készülékeket az elekt- romos és elektronikus berendezések újrahasznosítására kijelölt gyűjtőhelyen kell ártalmatlanítani, és nem szabad azokat válo- gatás nélküli kommunális hulladékba kidobni. Ezzel hozzájárul az erőforrások és a környe- zet védelméhez. További információért kér- jük, forduljon a helyi hatóságokhoz. Adatvédelem Az Ön adatait a VENTA Luftwäscher GmbH bizalmasan kezeli. Az adatvédelemmel kapcsolatos további információkért kérjük, tekintse meg adatvédelmi szabályzatunkat a következő címen: www.venta-air.com A csomagolóanyag újrahasznosítható. Kérjük, hogy a csomagolást környezetbarát módon ártalmatlanítsa, és vigye el az újra- hasznosítható anyagok gyűjtőhelyére. Ne engedje, hogy a gyermekek a műanyag zacskókkal és csomagolóanyagokkal ját- szanak, mivel fennáll a sérülés vagy fulladás veszélye. Az ilyen anyagokat biztonságosan tárolja, vagy környezetbarát módon ártalmat- lanítsa.ČEŠTINA
