KÄYTTÖOHJE AirSense ECO AS100 Venta

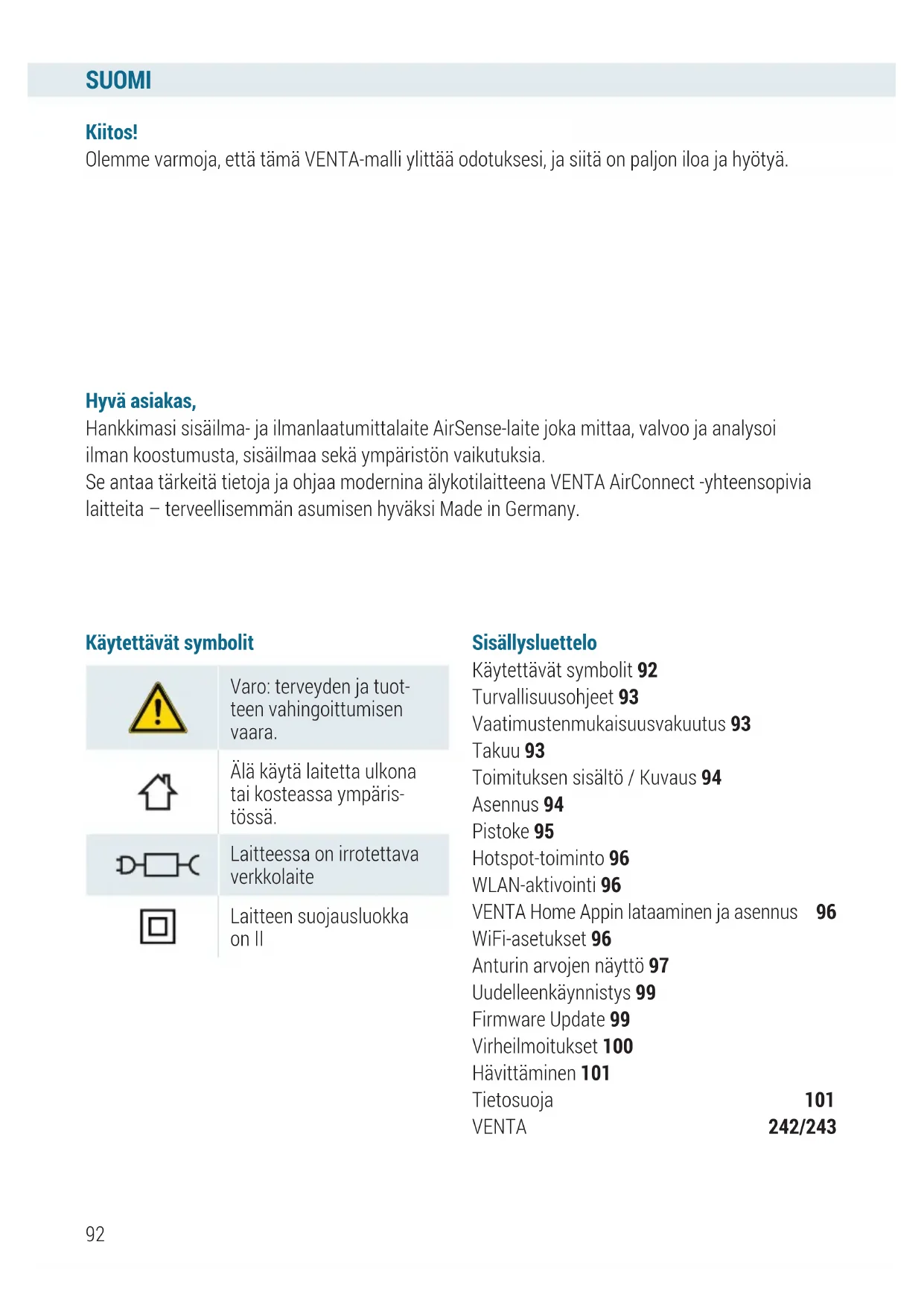

Käytettävät symbolit Kiitos! Olemme varmoja, että tämä VENTA-malli ylittää odotuksesi, ja siitä on paljon iloa ja hyötyä. Hyvä asiakas, Hankkimasi sisäilma- ja ilmanlaatumittalaite AirSense-laite joka mittaa, valvoo ja analysoi ilman koostumusta, sisäilmaa sekä ympäristön vaikutuksia. Se antaa tärkeitä tietoja ja ohjaa modernina älykotilaitteena VENTA AirConnect -yhteensopivia laitteita – terveellisemmän asumisen hyväksi Made in Germany. Varo: terveyden ja tuot- teen vahingoittumisen vaara. Älä käytä laitetta ulkona tai kosteassa ympäris- tössä. Laitteessa on irrotettava verkkolaite Laitteen suojausluokka on II Sisällysluettelo Käytettävät symbolit 92 Turvallisuusohjeet 93 Vaatimustenmukaisuusvakuutus 93 Takuu 93 Toimituksen sisältö / Kuvaus 94 Asennus 94 Pistoke 95 Hotspot-toiminto 96 WLAN-aktivointi 96 VENTA Home Appin lataaminen ja asennus 96 WiFi-asetukset 96 Anturin arvojen näyttö 97 Uudelleenkäynnistys 99 Firmware Update 99 Virheilmoitukset 100 Hävittäminen 101 Tietosuoja 101 VENTA 242/243SUOMI

• Laitetta ei saa käyttää räjähdysvaa- rallisissa, aggressiivisissa tai erit- täin pölyisiä ilmakehissä.

• Laitetta ei saa käyttää ulkona, lähel- lä uima-altaita tai märässä maas- tossa. Vaatimustenmukaisuusvakuutus VENTA ilmoittaa täten, että ilmanlaatu- tietojen hakemiseen käytettävät mallit AS100 ja AS150 täyttävät direktiivin 2014/53/EU mukaiset vaatimukset. Täydellinen vaatimustenmukaisuus- vakuutus on saatavana Internet-osoit- teessa: www.venta-air.com Takuu VENTA-Luftwäscher GmbH takaa, että tässä korkealaatuisessa tuotteessa ei ole vikoja, kun sitä käytetään asian- mukaisesti. Takuu on voimassa kaksi vuotta ostopäivästä. Jos laitteessa on materiaali- tai valmistusvika, kään- ny VENTA-Service-Teamin tai laitteen myyjän puoleen. VENTAn yleiset ta- kuuehdot ovat myös voimassa: www.venta-air.com TURVALLISUUSOHJEET Lue käyttöohje huolellisesti ja säilytä ne myöhempää käyttöä varten. Päivi- tetty käyttöopas on osoitteessa www. venta-air.com.

• Tämä laite on tarkoitettu vain kotita- louksien sisäilman analysointiin.

• Laitetta ei ole tarkoitettu sellaisten henkilöiden (mukaan luettuna las- ten) käyttöön, joiden fyysisen tai henkisen toimintakyvyn jokin osa- alue on heikentynyt merkittävästi tai joilla ei ole riittävästi kokemusta. Laitetta on kuitenkin mahdollista käyttää käyttäjien turvallisuudesta vastaavan ja tuotteen käyttöön pe- rehtyneen henkilön valvonnassa tai kun laitteen käyttö on opastettu.

• Lapsia on valvottava, jotta he eivät leiki laitteella.

• Älä katso kirkasta valonauhaa pit- kään.

• Laitteen saa asentaa ja sitä saa käyttää vain käyttöohjeen mukai- sesti.

• Suojaa laite äärimmäisiltä lämpöti- loilta, suoralta auringonpaisteelta, suurelta ilmankosteudelta tai kastu- miselta.

• Älä kohdista laitteeseen iskuja tai voimakasta tärinää.

• Vain kokeneet ammattihenkilöt (valmistaja) saavat avata laitteen kotelon.

• Puhdista laite vain liinalla. Älä käytä hankaavia aineita tai liuotinpitoisia puhdistusaineita.

• Älä käytä/kosketa laitetta märin käsin.SUOMI

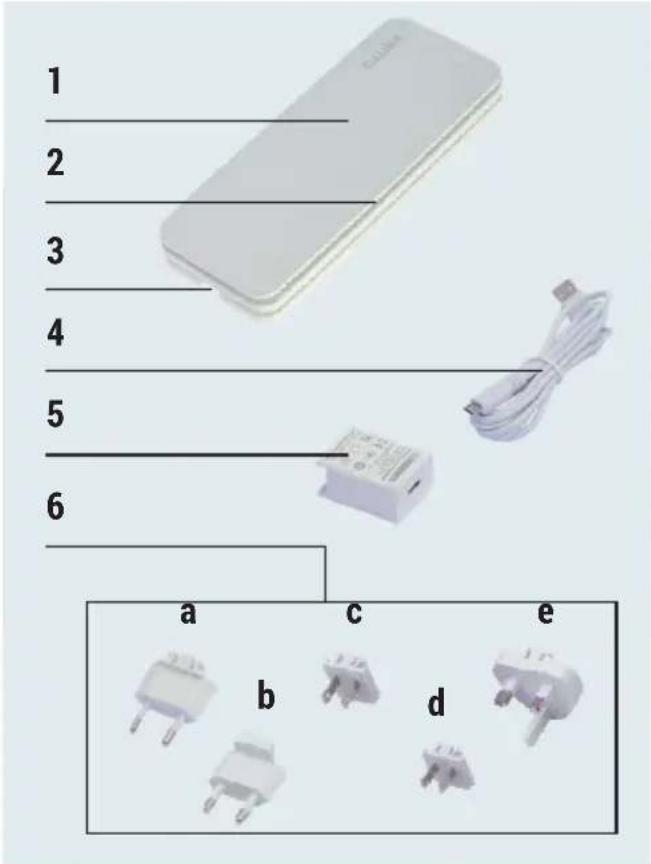

Toimituksen sisältö / Kuvaus 1x Pikaohje 1x Turvallisuusohjeet 1 AirSense AS100 / AS150 2 Valonauha 3 Micro USB -liitäntä 4 USB-kaapeli 5 Verkkolaite 6 Pistoke *

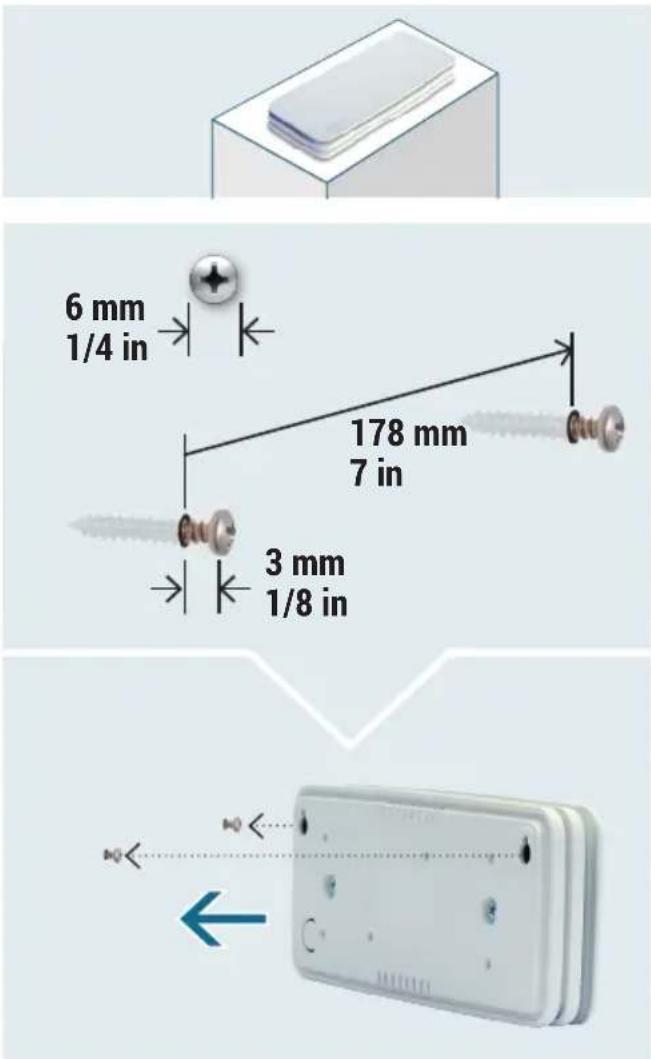

• Maakohtainen toimituksen sisältö: Eurooppa: a Korea: b USA /Japani: c Kiina: d Iso-Britannia: e Malaysia: a, e Globaali: a, b, c, d, e Asennus AirSense voidaan asettaa vapaasti sisätiloi- hin tai kiinnittää seinäpitimiin. Valitse paikka, jonka takana ei ole putkia tai kaapeleita. Kiinnitä ruuvit kuvan mukaisesti. Kohdista laitteen takapuolen aukon ruuvin kantoihin. a e

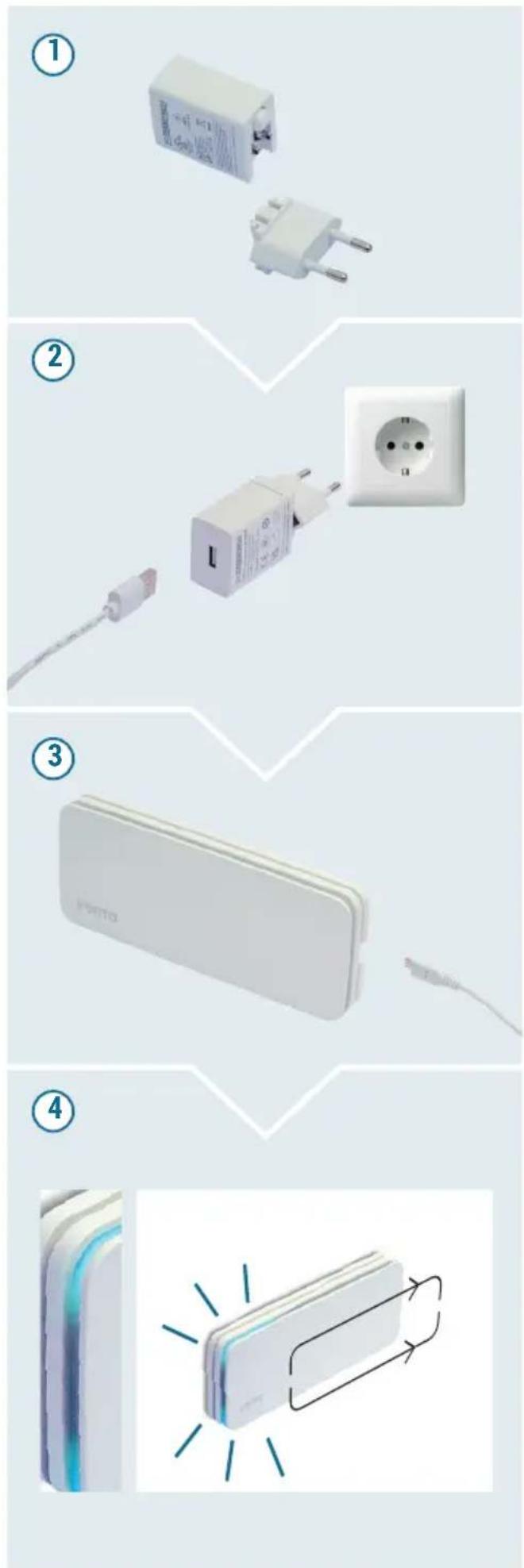

1. Kiinnitä pistorasiaan sopiva pistoke verk-

kolaitteeseen. AirSense-mallit AS100 ja AS150 on liitet- tävä käyttöä varten pysyvään virtalähtee- seen.

2. Kytke pistokemuuuntajan sopivaan pis-

torasiaan ja yhdistä USB-kaapeli verkko- muuntajan USB-liitäntään.

3. Yhdistä USB-kaapeli laitteen micro USB

4. Käynnistys (startup): Sininen valo vaeltaa

valonauhan ylä- ja alaosaa pitkin kerran laitteen puolelta toiselle.

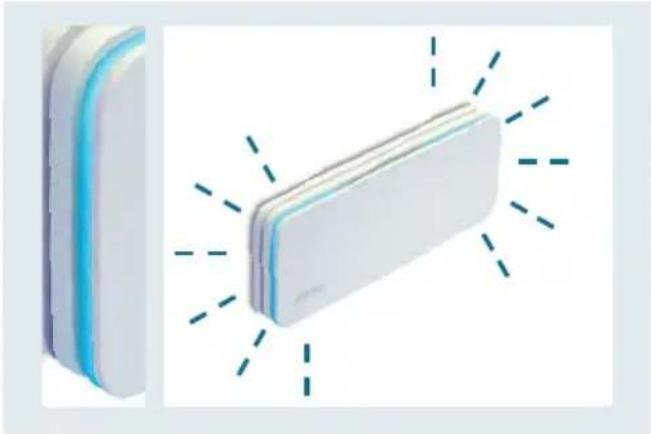

Hotspot-toiminto Kun laite käynnistetään ensimmäisen kerran, hotspot-toiminto on automaattisesti käytös- sä ja valmis liitettäväksi verkkoon: Sininen valonauha vilkkuu laitteen kummallakin puolella. WLAN-aktivointi Varmista, että älypuhelin tai tabletti on yhdis- tetty kodin WLAN-verkkoon. VENTA Home Appin lataaminen ja asennus VENTA Home Appilla ja älypuhelimella voit ohjata kaikkia VENTA-laitteita, joissa on Wi- Fi-toiminto. Näet kerralla kaikki huonekohtaiset arvot selkeästi esitettynä. Näet heti, jos jossain huoneessa on toimintaa edellyttävä kriittinen arvon. Jos arvo on kriittinen, VENTA Home App tukee toimintasuosituksilla ja tiedoilla mahdollista syistä. Kaikista mitatuista arvois- ta voidaan laatia yksityiskohtaisia analyysejä, joiden perusteella voidaan päätellä, miten päivittäiset toimet voivat muuttaa arvoja. Tarkista, että ...

• käytössä on 2,4 GHz tai yhdistetty 2,4/5 GHz verkko, sillä laitteen WLAN-moduuli ei tue 5 GHz verkkoa.

• reititin tukee 802.11b/g/n.

• käyttöjärjestelmä iOS versio 13.0 tai uudempi, tai Android Versio 8.0 tai uudempi on asen- nettu. Päivitä älypuhelimen tai tabletin käyttöjärjes- telmä tarvittaessa. WiFi-asetukset Kun olet ladannut ja asentanut VENTA Home Appin, käynnistä sovellus ja noudata älypuheli- men tai tabletin näytön ohjeita. Katso lisätietoja osoitteesta: www.venta-air.com/Service/Venta-Home-App/SUOMI

Anturin arvojen näyttö Kaksi koko laitteen ympäri hitaasti kiertävää valoa ilmaiset mitta-arvojen laadun. Värit vaihtuvat vähitellen mitattujen arvojen perus- teella:

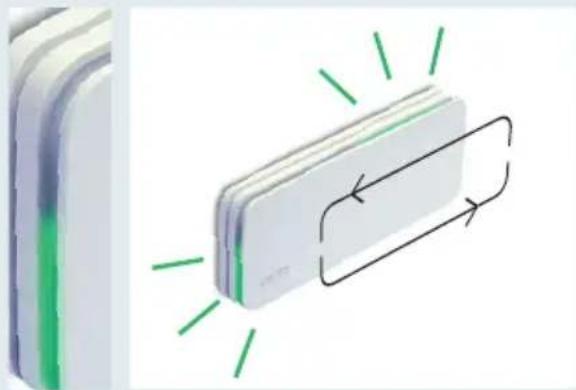

1. Vihreä: Anturien arvot ovat hyvät:

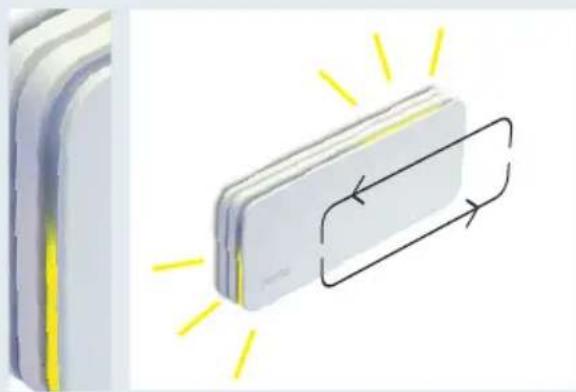

2. Keltainen: Kun arvo muuttuu huonom-

maksi, liikkuvien valojen väri vaihtuu vähi- tellen vihreästä keltaiseksi: ainakin yksin anturin arvo on keskinkertainen.

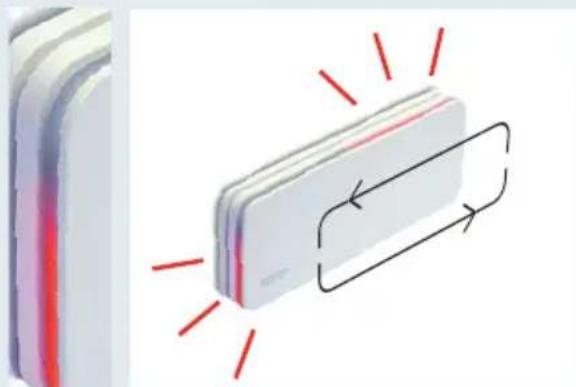

3. Punainen: Kun jokin arvo alittaa keskiker-

taisen laadun, liikkuvat valot muuttuvat vähitellen punaisiksi: Ainakin yksi anturin arvo on huono. Katso tarkempia tietoja antureista ja niiden mittaamista arvoista puhelimen tai älypuheli- men sovelluksesta.

Anturin arvojen näyttö Voit tarkastella arvoja älypuhelimen tai tabletin VENTA Home Appilla: AS100 AS150 X CO

hiilidioksidi X X VOC haihtuvat organiset yhdisteet X HCHO formaldehydi X X RH ilman kosteus X X T lämpötila X PM 1.0 hienopöly X PM 2.5

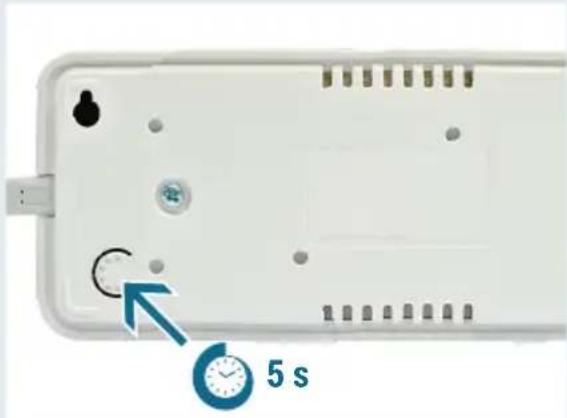

Uudelleenkäynnistys Paina laitteen takapuolen Reset-painiketta noin 5 sekuntia, kunnes LED-nauha palaa oranssina: Laitteen tehdasasetukset on palautettu ja Hotspot-toiminto on käytössä. Huomautus: Jokainen uudelleenkäynnistys poistaa paikalliset tallennetut tiedot. Firmware Update Kaksi sinistä valoa liikkuu micro USB -liitän- nästä LED-nauhaa pitkin laitteen toiselle puo- lelle. Kun päivityksiä on saatavana, rmware päivitetään automaattisesti. 5 sSUOMI

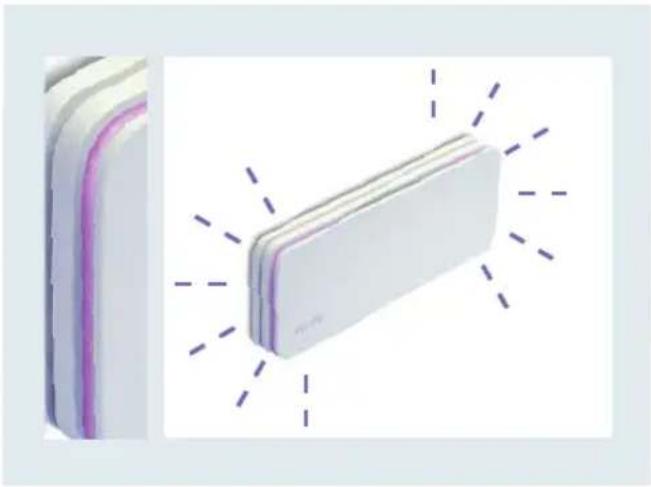

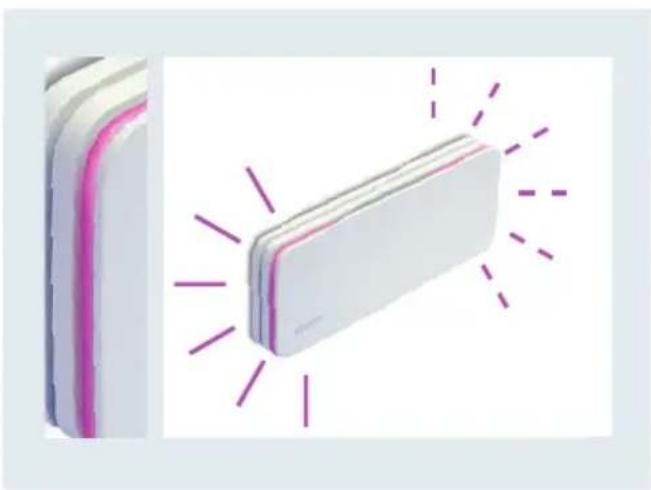

Virheilmoitukset Kummakin lyhyen sivun valonauha vilkkuu samanaikaisesti violettina: Ei WLAN-yhteyttä. Vasen lyhyt sivu palaa jatkuvasti punaviolet- tina, oikea lyhyt sivu vilkkuu samoin punavi- olettina: VENTA Cloudiin ei saada yhteyttä. Tekniset tiedot AS 100 AS 150 Taajuusalue 2,4 GHz 2,4 GHz Suurin lähetysteho 20 dBm 20 dBm WLAN-standardi IEEE 802.11 b/g/n IEEE 802.11 b/g/n Mitat (pxlxk) 207 x 84 x 28 mm 207 x 84 x 28 mm Paino ilman verkkolaitetta ja kaapelia Paino verkkolaitteineen ja kaapeleineen Paino verkkolaitteineen ja kaapeleineen (globaali) 248 g 334 g 381 g 283 g 369 g 416 g Tehonkulutus 3,5 W 3,5 W USB-pistokeverkkolaite Input: 100-240 V ~, 50/60 Hz, max. 0,3 A Output: 5 V = 1,0 A (5,0 W), Malli ADS-6RC-06 05050E Suojausluokka II Oikeus muutoksiin pidätetään. Painovirheistä ei vastata.SUOMI

Hävittäminen Symboli ”yliviivattu jäteastia” tarkoit- taa, että laite on hävitettävä erikseen sähkö- ja elektroniikkalaiteromuna (WEEE). Tällaiset laitteet voivat sisäl- tää vaarallisia ja ympäristöä vaaran- tavia aineita. Nämä laitteet on toimi- tettava sähkö- ja elektroniikkalaitteen vastaanottopisteeseen, eikä niitä saa hävit- tää sekajätteenä. Näin toimimalla suojelet luonnon voimavaroja ja ympäristöä. Kysy li- sätietoja paikallisilta viranomaisilta. Tietosuoja VENTA Luftwäscher GmbH käsittelee tietosi luottamuksellisesti. Lisätietoja tietosuojasta on tietosuojalausekkeessamme osoitteessa: www.venta-air.com Pakkausmateriaali voidaan hyötykäyttää. Hä- vitä pakkaus ympäristöä suojellen ja toimita hyötyjätekeräykseen. Lapset eivät saa leikkiä muovipusseilla ja pakkausmateriaalilla, sillä ne voivat vahin- goittaa tai tukehduttaa. Säilytä materiaalit turvallisessa paikassa tai hävitä ne asianmu- kaisesti.LATVIEŠU
