ПОСІБНИК КОРИСТУВАЧА AirSense ECO AS100 Venta

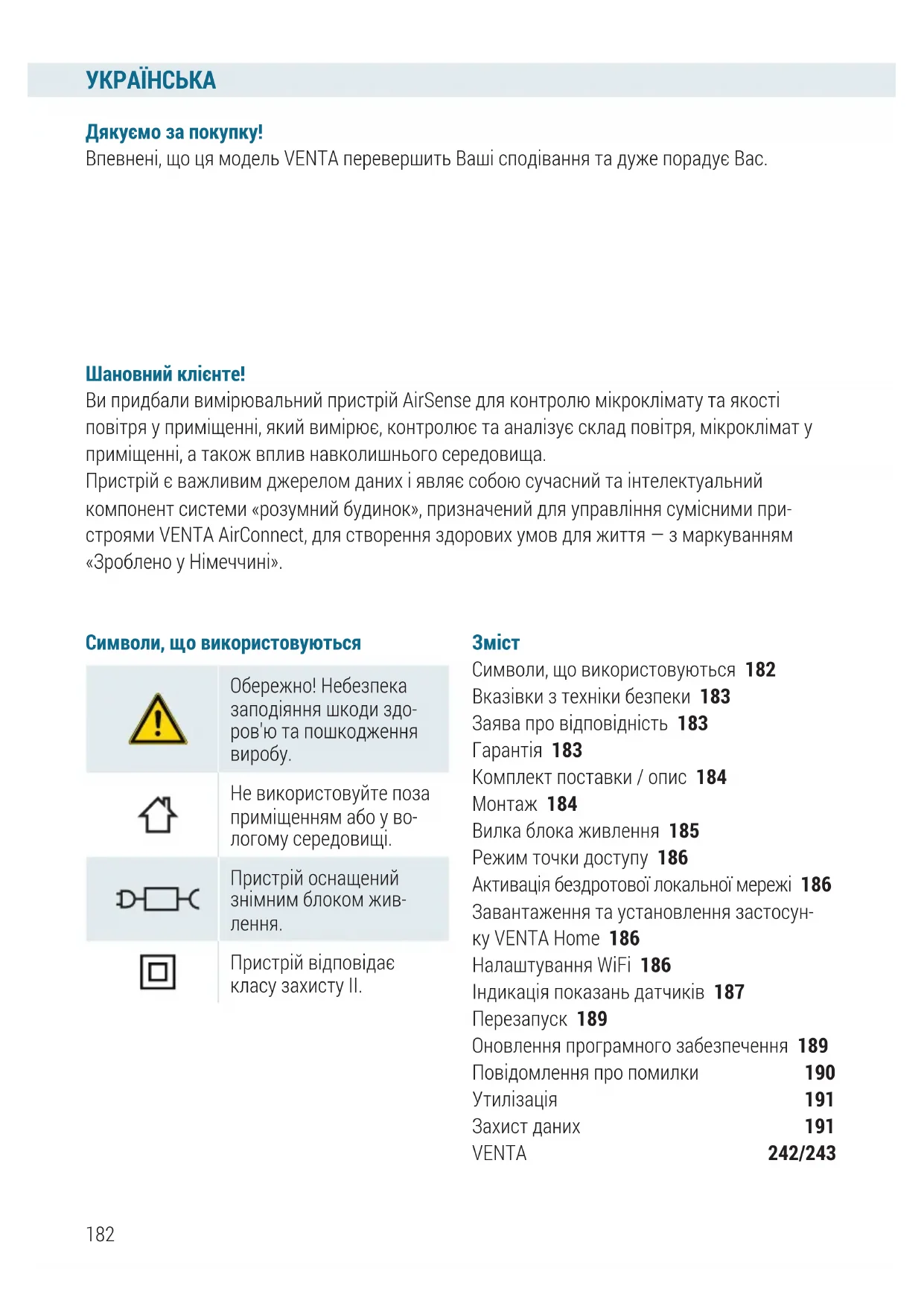

Символи, що використовуються Дякуємо за покупку! Впевнені, що ця модель VENTA перевершить Ваші сподівання та дуже порадує Вас. Шановний клієнте! Ви придбали вимірювальний пристрій AirSense для контролю мікроклімату та якості повітря у приміщенні, який вимірює, контролює та аналізує склад повітря, мікроклімат у приміщенні, а також вплив навколишнього середовища. Пристрій є важливим джерелом даних і являє собою сучасний та інтелектуальний компонент системи «розумний будинок», призначений для управління сумісними при- строями VENTA AirConnect, для створення здорових умов для життя— з маркуванням «Зроблено у Німеччині». Обережно! Небезпека заподіяння шкоди здо- ров'ю та пошкодження

Не використовуйте поза приміщенням або у во- логому середовищі. Пристрій оснащений знімним блоком жив-

Пристрій відповідає класу захисту II.

Символи, що використовуються 182 Вказівки з техніки безпеки 183 Заява про відповідність 183 Гарантія 183 Комплект поставки / опис 184 Монтаж 184 Вилка блока живлення 185 Режим точки доступу 186 Активація бездротової локальної мережі 186 Завантаження та установлення застосун- ку VENTA Home 186 Налаштування WiFi 186 Індикація показань датчиків 187 Перезапуск 189 Оновлення програмного забезпечення 189 Повідомлення про помилки 190 Утилізація 191 Захист даних 191 VENTA 242/243УКРАЇНСЬКА

• Очищуйте пристрій лише рушни- ком. Не використовуйте абра- зивні засоби для чищення або засоби для миття, що містять

• Не користуйтеся/не торкайтеся пристрою мокрими руками.

• Пристрій забороняється вико- ристовувати у вибухонебезпечній, агресивній або надзвичайно пильній атмосфері.

• Пристрій забороняється вико- ристовувати поза приміщенням, поблизу басейнів або у вологій місцевості. Заява про відповідність Цим компанія VENTA заявляє, що моделі AS100 і AS150 для зчиту- вання даних щодо якості повітря відповідають Директиві 2014/53/ ЄС. Повний текст Декларації про від- повідність нормам ЄС доступний за Інтернет-адресою: www.venta-air.com

Через високу якість компанія VENTA-Luftwäscher GmbH протягом двох років з дати покупки гарантує, що цей виріб не матиме дефектів за умови належного використання. Проте у разі виявлення дефектів матеріалу або виготовлення звер- тайтеся до сервісної служби компа- нії VENTA або до вашого продавця. Крім того, діють загальні умови гарантії компанії VENTA: www.venta-air.com ВКАЗІВКИ З ТЕХНІКИ БЕЗПЕКИ Перед введенням для експлуатації уважно прочитайте цю інструкцію з експлуатації та збережіть її для по- дальшого використання. Поточну версію інструкції з експлуатації дів. на сайті: www.venta-air.com.

• Цей пристрій призначений лише для аналізу повітря у житлових приміщеннях.

• Пристрій не призначений для використання особами (зокрема дітьми) з обмеженими фізичними або розумовими здібностями, або особами, які мають недо- статньо досвіду або знань, окрім випадків, коли вини знаходяться під наглядом відповідальної за їх безпеку особи або пройшли інструктаж щодо користування

• Діти мають знаходитися під наг- лядом, щоб бути упевненим, що вони не грають з пристроєм.

• Не дивіться безпосередньо на світлову стрічку, що світиться, протягом тривалого часу.

• Цей пристрій можна встановлю- вати та використовувати лише описаним в інструкції з експлуа- тації способом.

• Не піддавайте пристрій впливу екстремальних температур, пря- мих сонячних променів, надвисо- кої вологості повітря або вологи.

• Не допускайте впливу ударів або сильної вібрації на пристрій.

• Відкривати корпус пристрою доз- воляється лише кваліфікованим фахівцям (виробника).УКРАЇНСЬКА

Комплект поставки / опис 1x Коротка інструкція 1x Вказівки з техніки безпеки 1 AirSense AS100 / AS150 2 Світна смуга 3 Роз'єм Micro-USB 4 Кабель USB 5 Блок живлення 6 Вилка блока живлення *

• Комплект поставки залежно від країни: Європа: a Корея: b США/Японія: c Китай: d Велика Британія: e Малайзія: a, e Всі каїни: a, b, c, d, e

Пристрій AirSense можна установлювати в приміщеннях у будь-якому місці або на стіні за допомогою кріплень. Для цього виберіть місце монтажу, за яким не має труб або кабелів. Установіть гвинти, як показано на рисунку. Навісьте пристрій за допомогою передба- чених для цього на зворотному боці отво- рів на головки гвинтів. a e

178мм 7дюймів 3мм 1/8дюйма 6мм 1/4дюймаУКРАЇНСЬКА

Вилка блока живлення

1. Вставте вилку, що підходить до Вашого

регіону, в блок живлення. Для роботи моделей AirSense AS100 і AS150 їх необхідно підключити до по- стійного джерела живлення.

2. Вставте зібрану вилку блока живлення

в підходящу розетку та підключіть ка- бель USB до раз'єму USB вилки блока

3. Підключіть кабель USB до раз'єму

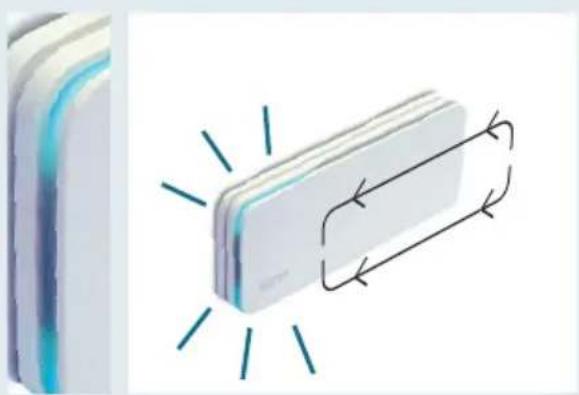

4. Ініціалізація (запуск): по світній смузі

паралельно, зверху та знизу, прохо- дить голубе біжне світло з одного боку пристрою на інший.

Режим точки доступу При першому введенні в експлуатацію піс- ля ініціалізації (запуску) пристрій автома- тично переходить у режим точки доступу та відразу готовий до налаштування ме- режі: світлодіодна смуга постійно блимає блакитним кольором з обох боків. Активація бездротової локальної мережі Переконайтеся у тому, що Ваш смартфон або планшет підключений до бездротової

Завантаження та установлення застосунку VENTA Home Застосунок VENTA Home дозволяє Вам дуже просто керувати усіма Вашими пристроями VENTA, які оснащені WiFi-мо- дулем, через Ваш смартфон. Ви миттєво отримуєте огляд усіх виміряних значень по кожному приміщенню. Тому відразу видно, що в якомусь приміщенні ре- єструється критичне значення та необхідно вжити заходів. У разі критичних значень застосунок VENTA Home дає рекомендації щодо необхідних заходів і виводить інфор- мацію про можливі причини таких значень. За всіма виміряними значеннями можна провести аналіз, який дозволить зробити висновок щодо зміни значень в результаті повсякденної діяльності. Переконайтеся, що...

• Ви використовуєте мережу з частотою 2,4ГГц або змішану мережу з частотою 2,4/5ГГц, оскільки модуль бездротової ме- режі не підтримує частоту 5ГГц;

• Ваш маршрутизатор підтримує стандарт 802.11b/g/n;

• установлено операційну систему iOS по- чинаючи з версії 13.0 або Android почина- ючи з версії 8.0. За необхідності оновіть операційну си- стему Вашого смартфона або планшета. Налаштування WiFi Після завантаження та установлення від- крийте застосунок VENTA Home і дотримуй- тесь вказівок на екрані Вашого смартфона або планшета. Додаткову інформацію див. на сайті: www.venta-air.com/Service/Venta-Home-App/УКРАЇНСЬКА

Індикація показань датчиків Поточна якість повітря відображається двома біжними вогниками, які постійно повільно рухаються по периметру при- строю. Кольори поступово перетікають одне в одного відповідно до виміряних

1. Зелений: показання датчиків знахо-

дяться у межах норми.

2. Жовтий: щойно якість повітря погіршу-

ється, колір вогників поступово зміню- ється з зеленого на жовтий: принаймні один показник датчика знаходиться на середньому рівні.

3. Червоний: щойно якість повітря погір-

шується до рівня нижче середнього, колір вогників поступово змінюється на червоний: принаймні один показник датчика знаходиться на низькому

Додаткову інформацію щодо окремих датчиків і значень, які вони реєструють, див. у застосунку на своєму планшеті або

Індикація показань датчиків Виміряні значення окремих датчиків можна зчитати через застосунок VENTA Home на Вашому смартфоні або планшеті: AS100 AS150 X CO

Вуглекислий газ X X ЛОР Леткі органічні речовини X HCHO Формальдегід X X ВВ Відносна вологість повітря X X T Температура X PM 1.0 Дрібнодисперсний пил X PM 2.5 X PM 10УКРАЇНСЬКА

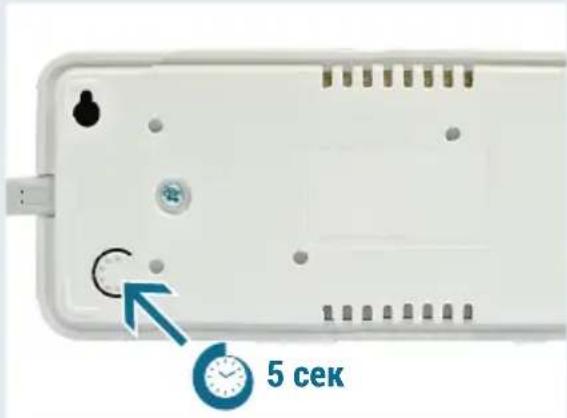

Натисніть і утримуйте кнопку Reset (Ски- дання) на зворотному боці пристрою протягом близько 5секунд, поки світлоді- одна смуга не почне світитися оранжевим

тепер пристрій скинутий до заводських налаштувань і знаходиться в режимі точки доступу (див. розділ «Режим точки досту-

Примітка: при кожному перезапуску ло- кально збережені дані видаляються. Оновлення програмного забезпечення Два блакитних вогники рухаються від раз'єму Micro-USB уздовж світлодіодної смуги до іншого боку пристрою. За наяв- ності оновлень оновлення програмного забезпечення здійснюється автоматично. 5сУКРАЇНСЬКА

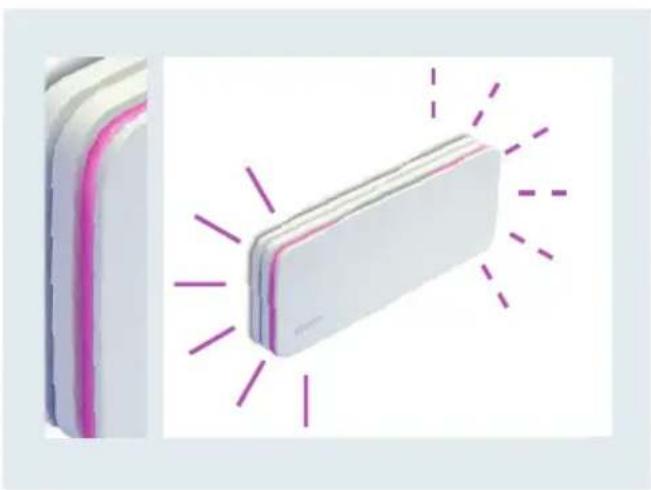

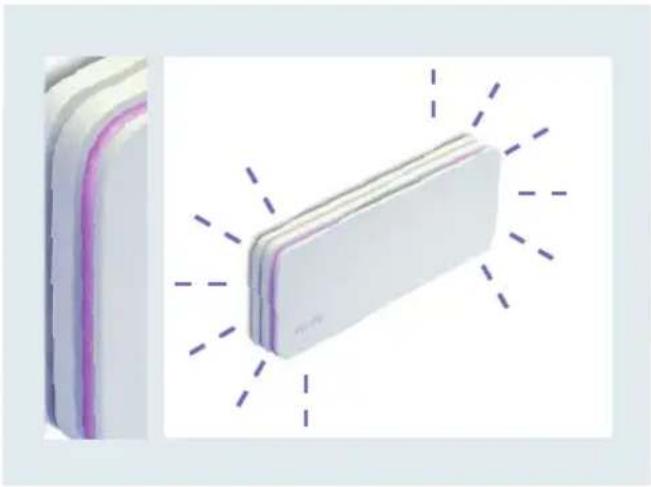

Повідомлення про помилки Світна смуга одночасно блимає фіолето- вим кольором з коротких боків пристрою: неможливо встановити з'єднання з без- дротовою локальною мережею. Лівий короткий бік пристрою постійно світиться червоно-фіолетовим кольором, правий бік блимає, також червоно-фіоле- товим кольором: неможливо встановити з'єднання з VENTA Cloud. Технічні характеристики AS100 AS150 Діапазон частот 2,4ГГц 2,4ГГц Макс. потужність передачі 20дБм 20дБм Стандарт бездротових локальних мереж IEEE 802.11 b/g/n IEEE 802.11 b/g/n Розміри (ДxШxВ) 207 x 84 x 28мм 207 x 84 x 28мм Вага без блока живлення та кабелю Вага з блоком живлення та кабелем Вага з блоком живлення та кабелем (іншікаїни світу) 248г 334г 381г 283г 369г 416г Споживана потужність 3,5Вт 3,5Вт Мережевий блок живлення з роз'ємом USB Напруга на вході: 100-240В ~, 50/60Гц,макс. 0,3А Напруга на виході: 5В = 1,0А (5,0Вт), Модель ADS-6RC-06 05050E Клас захисту II Залишаємо за собою право на внесення змін і помилки.УКРАЇНСЬКА

Символ «закресленого сміттєвого бака» вимагає окремої утилізації пристрою як відпрацьованого електричного та електронного об- ладнання (WEEE). Такі пристрої можуть містити небезпечні та шкідливі для навколишнього сере- довища речовини. Ці пристрої необхідно доправити на утилізацію у вказаний пункт збору електричного та електронного об- ладнання і не підлягають утилізації з не- сортованими побутовими відходами. Та- ким чином, ви сприятимете захисту ресурсів та навколишнього середовища. За додатковою інформацією звертайтеся до місцевих органів влади. Захист даних Компанія VENTA Luftwäscher GmbH об- робляє Ваші дані із дотриманням конфі- денційності. Додаткову інформацію щодо захисту даних див. в нашій політиці конфі- денційності за посиланням: www.venta-air.com Пакувальні матеріали придатні для повторного використання. Утилізуйте упаковку відповідно до вимог охорони на- вколишнього середовища та доправляйте у пункти збору вторинної сировини. Дітям категорично забороняється гратися з поліетиленовими пакетами та пакуваль- ними матеріалами, оскільки існує небезпе- ка травмування або удушення. Зберігайте такі матеріали у безпечному місці або ути- лізуйте екологічно безпечним способом.ҚАЗАҚША
