BEDIENUNGSANLEITUNG AirSense ECO AS100 Venta

Wir sind überzeugt, dass diesen VENTA-Modell ihre Erwartungen übertreffen wird und wünschen Ohnen viel Freude damit.

Bitte registrieren Sie Ihr VENTA-Gerät: www.venta-air.com

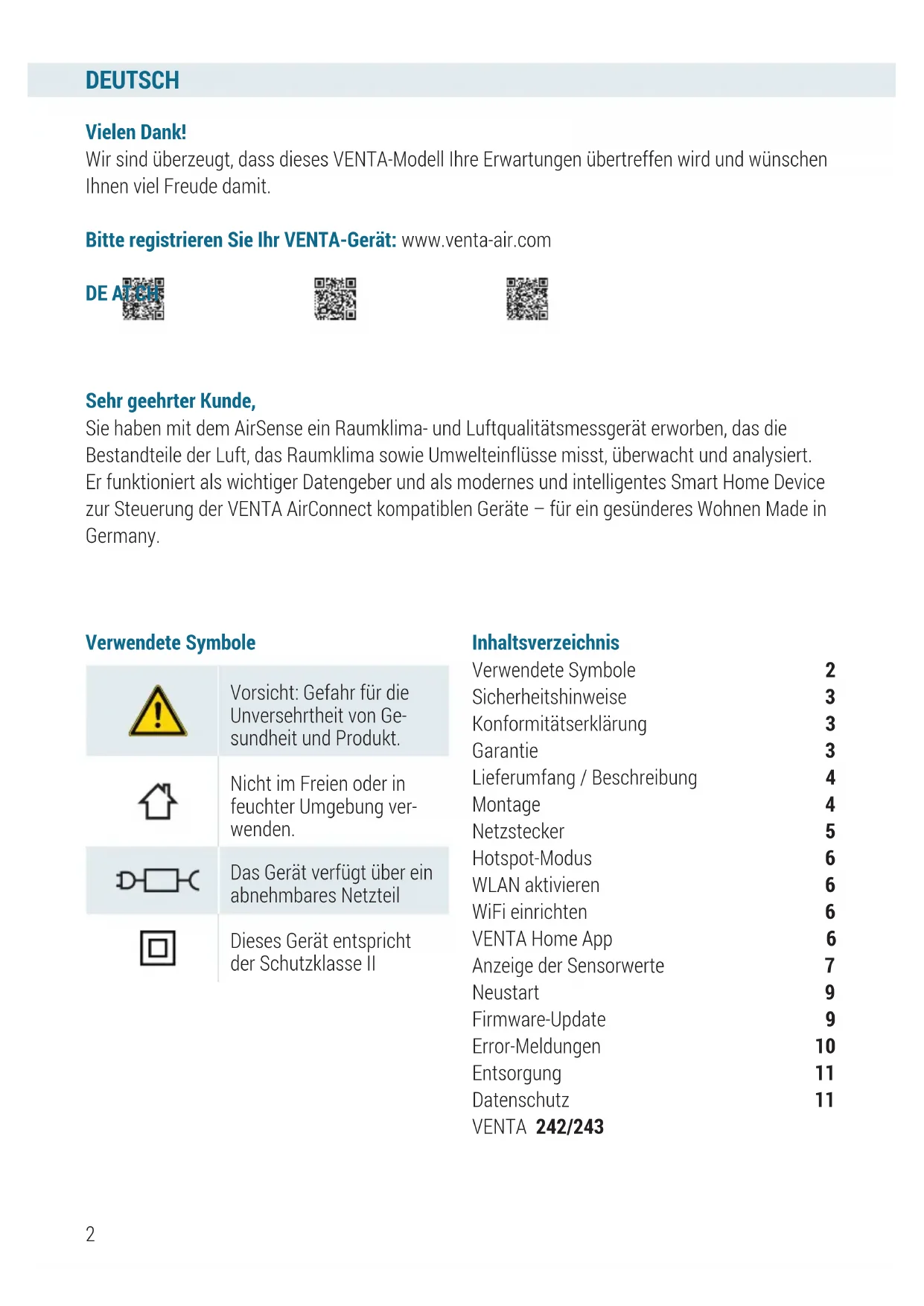

Sehr geehrter Kunde,

Sie haben mit dem AirSense ein Raumklima- und Luftqualitätsmessgerät erworben, das die Bestandteile der Luft, das Raumklima sowie Umwelteinflüsse misst, überwacht und analysiert. Er Funktioniert als wichtiger Datengeber und als modernes und intelligentes Smart Home Device zur Steuerung der VENTA AirConnect kompatiblen Geräte - für ein gesünderes Wohnen Made in Germany.

Verwendete Symbole

!	Vorsicht: Gefahr für die Universehrheit von Gesundheit und Produkt.
	Nicht im Freien oder in feuchter Umgebung verwenden.
	Das Gerät verfügbar über ein abnehmbares Netzteil
	Dieses Gerät entspricht der Schutzklasse II

Inhaltsverzeichnis

Verwendete Symbole	2
Sicherheitshinweise	3
Konformitätserklärung	3
Garantie	3
Lieferumfang / Beschreibung	4
Montage	4
Netzstecker	5
Hotspot-Modus	6
WLAN aktivieren	6
WiFi einrichten	6
VENTA Home App	6
Anzeige der Sensorwerte	7
Neustart	9
Firmware-Update	9
Error-Meldungen	10
Entsorgung	11
Datenschutz	11
VENTA 242/243

SICHERHEITSHINWEISE

Bitte lessen Sie die Bedienungsanleitung vor Inbetriebnahme sorgfältig durch und bewahren Sie sie für späteren Gebrauch auf. Die aktuelle Version der Bedienungsanleitung finden Sie unter www.venta-air.com.

• Dieses Gerät ist nur zur Luftanalyse in Innenräumen im Hausgebrauch bestimmt.
  Das Gerät ist nicht für die Benutzung durch Personen (einschließlich Kinder) mit eingeschrankten körperslichen, oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen bestimmt, es sei dann, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder in den Gebrauch des Geräts eingewiesen.
• Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speien.
• Sehen Sie nicht für längerere Zeit direkt in das erleuchtete Lichtband.
• Dieses Gerätarf nur auf die in der Bedienungsanleitung beschrieben Weise installiert und verwendet werden.
• Setzen Sie das Gerät keinen extremen Temperaturen, direkter Sonneneinstrahlung, extremer Luftfeuchtgigkeit oder Nasse aus.
• Setzen Sie das Gerät keinen Stößen oder starken Vibrationen aus.
• Das Offnen des Gerätegehäuses davon von qualifiziertem Fachpersonal (Hersteller) vorgenommen werden.
• Reinigen Sie das Gerät nur mit einem

Tuch. Verwenden Sie keine Scheuermittel oder Lösungsmittelhaltige Reinigungsmittel.

• Benutzen/Berühren Sie das Gerät nicht mit nassen Handen.
• Das Gerätarf nicht in explosionsgefahrdeten, aggressiven oder extrem staubbelasteten Atmosphären eingesetzt werden.
• Das Gerätarf nicht im Freien, in der Nähe von Schwimmbadern oder nassen Geländen eingesetzt werden.

Konformitätserklarung

Hiermit erklärt VENTA, dass die Modelle AS100 und AS150 zum Abrufen von Daten zur Luftqualität der Richtlinie 2014/53/EU entsprechen. Der vollständige Text der EU-Konformitäserklärung ist unter der folgenden Internetadresse verfügbar: www.venta-air.com

Garantie

Aufgrund der hohen Qualität garantiert die VENTA-Luftwäscher GmbH für die Dauer von zwei Jahren ab Kaufdatum, dass these Product bei sachgemäßer Verwendung keine Defekte aufweist. Sollte noch einmal ein Material- oder Verarbeitungsfehler auftreten, wenden Sie sichitte an das VENTA-Service-Team oder ihren Handler. Zudem gelten die allgemeinen Garantiebedingungen von VENTA:

www.venta-air.com

DEUTSCH

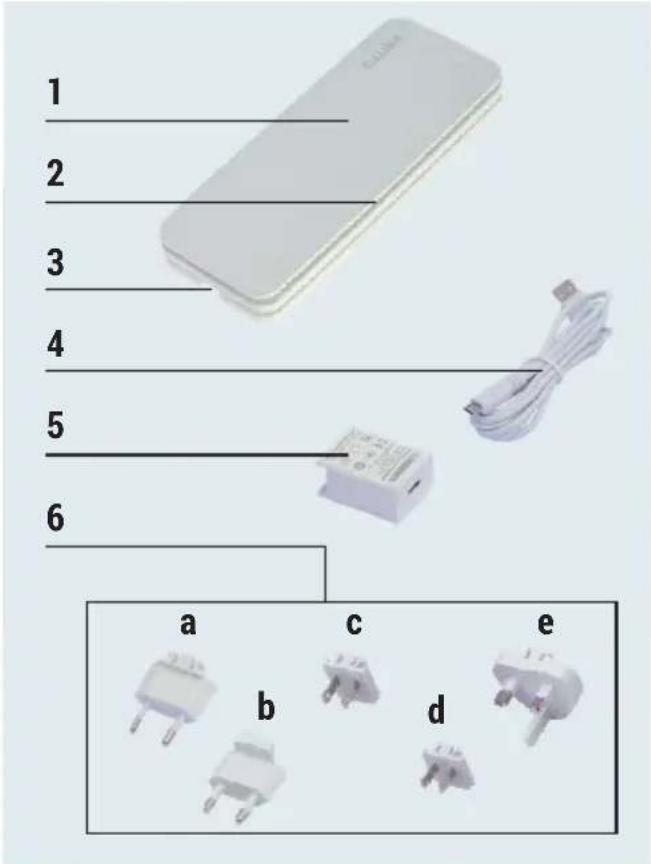

Lieferumfang / Beschreibung

1x Kurzanleitung
1x Sicherheitshinweise

1 AirSense AS100/AS150
2 Leuchtband
3 Mikro-USB-Anschluss
4 USB-Kabel
5Netzteil
6 Netzteil-Stecker*

*Landerspezifischer Lieferumfang:

Europa: a

Korea: b

USA/Japan: c

China: d

Vereinigtes Königreich: e

Malaysia: a, e

Global: a, b, c, d, e

Montage

AirSense kann frei aufgestellt oder an Wandhalterungen in Innenräumen montiert werden.

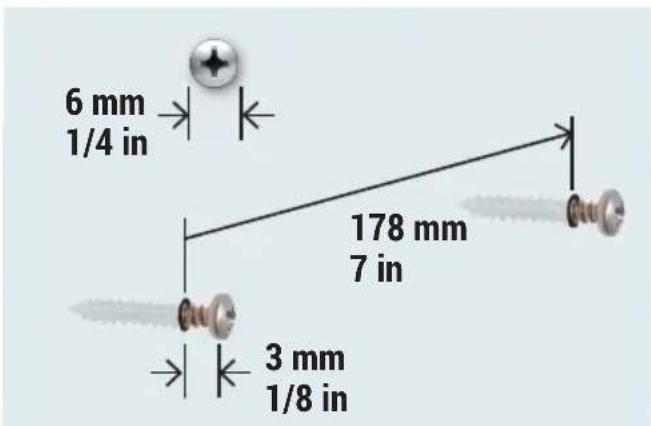

Wahlen Sie dazu eine Montagestelle, hinter welcher sich keine Rohre oder Kabel befinden. Setzen Sie Schrauben wie in der Abbildung dargestellt..

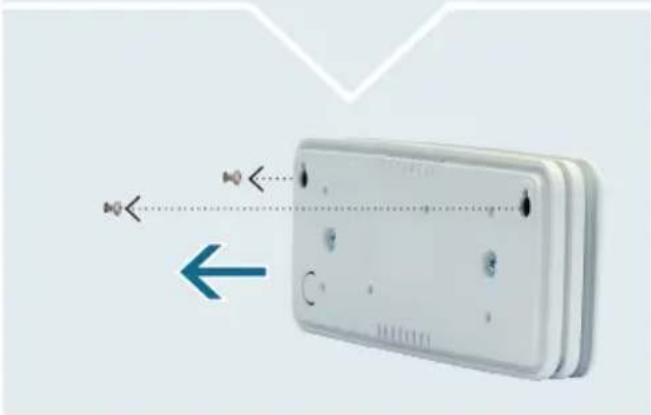

Hängen Sie das Gerät mit den darauf vorgesehenen Öffungen in der Rückseite auf die Schraubenköfe ein.

DEUTSCH

Netzstecker

1. Stecken Sie den für ihre Region passenden Netzteil-Stecker in das Netzteil. Die AirSense-Modelle AS100 und AS150 müssen zum Betrieb an einer permanenten Stromquelle angeschlossen werden.

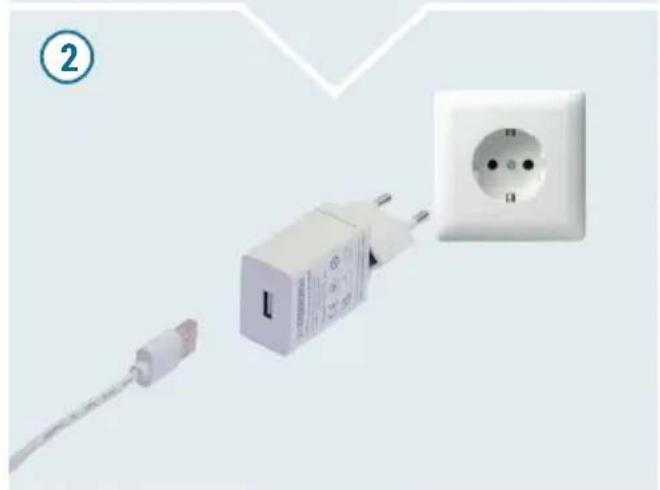

2. Stecken Sie den zusammengesteckten Netzstecker in eine passende Steckdose und schlieben Sie das USB-Kabel an den USB-Anschluss des Netzsteckers an.
3. Schlieben Sie das USB-Kabel an den MikroUSB-Anschluss des Gerätes an.

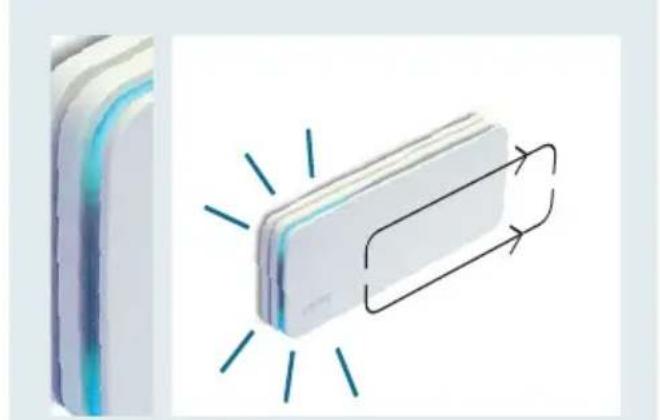

4. Initialisierung (Startup): Ein blaes Lauflicht wandert auf dem Leuchtband parallel oben und unter einmal von der einen Seite des Geräts auf die andere.

DEUTSCH

Hotspot-Modus

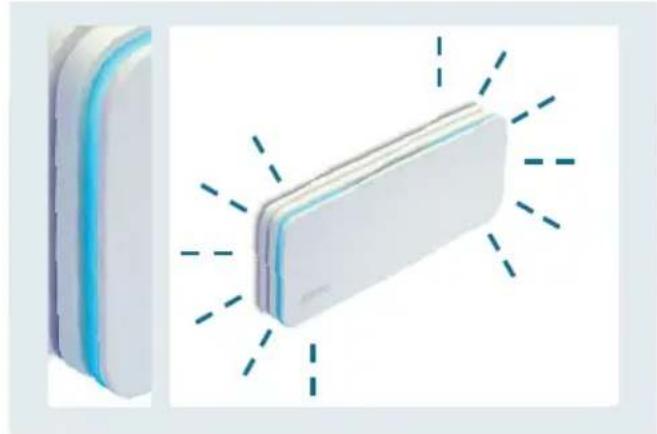

Bei Erstinbetriebnahme befindet sich das Gerät nach der Initialisierung (Startup) automatisch im Hotspot-Modus und ist bereit für die Netzwerkeinrichtung: Das LED-Band blinkt auf beiden Seiten dauerhaft blau.

WLAN aktivieren

Vergewissern Sie sich, dass Ihr Smartphone bzw. Tablet mit ihrem Heim-WLAN-Netzwerk verbunden ist.

VENTA Home App herunterlagen und installieren

Mit der VENTA Home App konnen Sie alle ihre VENTA Geräte, die über eine WiFi-Funktion verfügen, ganz leicht über Ihr Smartphone bedienen.

Sie erhalten auf einen Blick alle gemessenen Werte pro Raum übersichtlich dargestellt. Somit ist sofort erkennbar, wenn in einem Raum ein kritischer Wert vorhanden ist und Handlungsbedarf besteht. Bei kritischen Werten unterstützt die VENTA Home App mit Handlungsempfehlungen sowie mit Informationen zu möglich den Ursachen. Zu allen Messwerten können detaillierte Messwertanalysen erstellt werden, die Rückschlüsse auf die Veränderung der Werte durch alltägliche Tätigkeiten geben können.

WiFi einrichten

Nachdem Sie die VENTA Home App geladen und installiert haben, öffnen Sieitte die App und folgen Sie den Hinweisen auf dem Bildschirm Ihr's Smartphones bzw. Tablets.

Weitere Informationen unter:

www.venta-air.com/Service/Venta-Home-App/

Bitte überprüfen Sie, dass ...

• Sie ein 2,4-GHz- oder ein gemischtes 2,4-/5-GHz-Netzwerk verwenden, da das WLAN-Modul im Gerät kein 5-GHz-Netzwerk unterstützt.
• Ihr Router 802.11b/g/n Unterstützung.
  das Betriebssystem iOS ab Version 13.0 bzw. Android ab Version 8.0 installiert ist. Aktualisieren Sie gegebenfalls das Betriebssystems Ihr Smartphones bzw. Tablets.

DEUTSCH

Anzeige der Sensorwerte

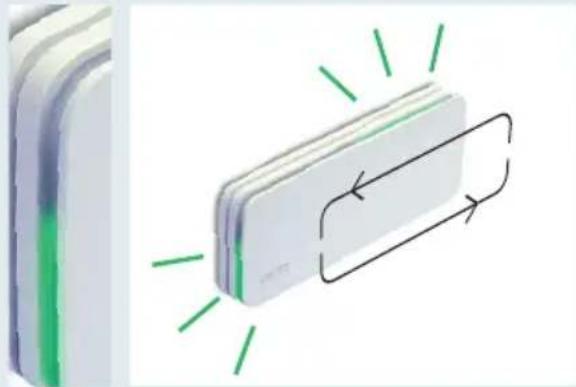

Zwei Lauflichter, die regelmäßig langsam um das gesamte Gerät herum wandern, zeigen die aktuelle Qualität der Messwerte an. Die Farbwerte gehen entsprechend der gemessenen Werte nach und nach ineinander über:

1. Grün: Die Sensorwerte sind gut:

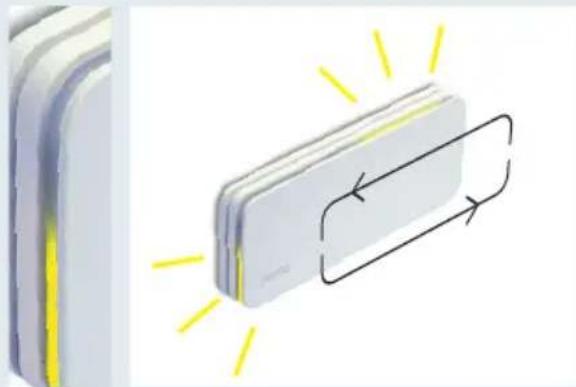

2. Gelb: Sobald ein Wert schlechter wird,ändert sich die Farbe der Lauflichter allmählich von Grün zu Gelb: Mindestens ein Sensorwert ist mittelbig.

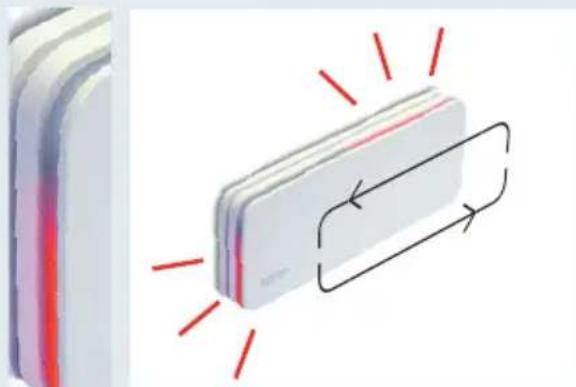

3. Rot: Sobald ein Wert ein mittelmaßiges Qualitätsniveau unterschreitet,ändert sich die Farbe der Lauflichter allmählich zu Rot: Mindestens ein Sensorwert ist schlecht.

Nahere Informationen zu den einzelnen Sensoren und den von ihren ermittelten Werten entnehmen Sieitte der App auf Ihrte Tablet oder Smartphone.

(1)

②

(3)

Anzeige der Sensorwerte

Die Messwerte der einzelnen Sensoren können über die VENTA Home App auf Ihr Smartphone oder Tablet abgerufen werden:

AS100 AS150

	x CO2	Kohlendioxid
x x	VOC Flüchtige organische Verbindungen
	x HCHO Formaldehyd
x x	RH Luftfeuchtigkeit
x x	T Temperatur
	x PM 1.0 Feinstaub
	x PM 2.5
	x PM 10

DEUTSCH

Neustart

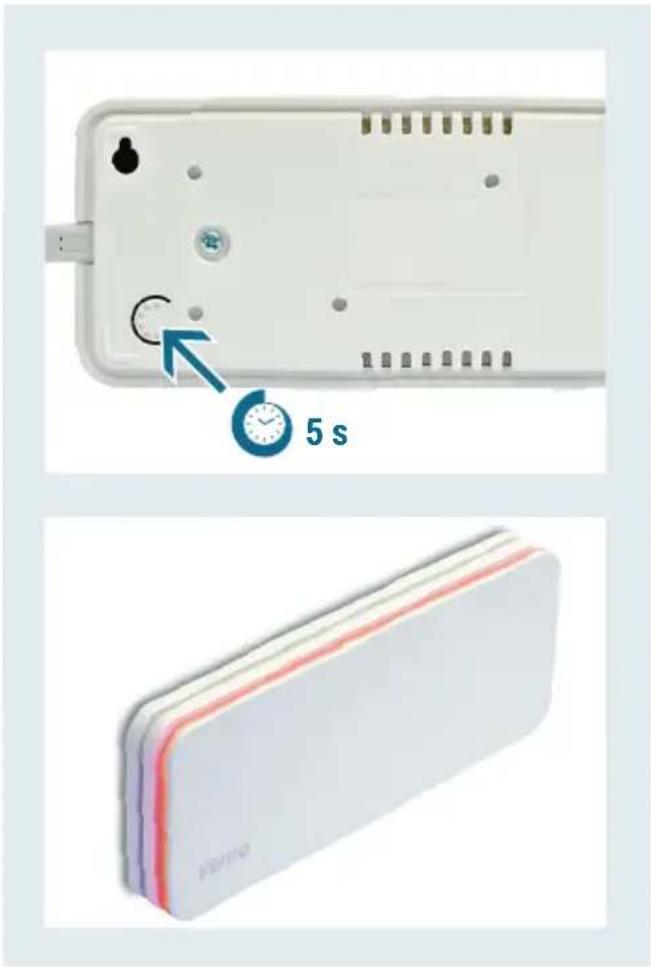

Halten Sie die Reset-Taste auf der Rückseite des Gerätes für ca. 5 Sekunden gedrückt, bis das LED-Band orange aufleuchtet: Das Gerät ist nun wieder auf Werkseinstellung zurückgesetzt und befindet sich im Hotspot-Modus (siehe Abschnitt Hotspot-Modus).

Hinweis: Bei jedem Neustart werden die lokal gespeicherten Daten gelöscht.

Firmware-Update

Zwei blaue Lauflichter wandern vom MikroUSB-Anschluss aus das LED-Band entlang auf die andere Seite des Gerätes. Wenn Updates vorliegen, finden Firmware-Aktualisierungen automatisch statt.

Error-Meldungen

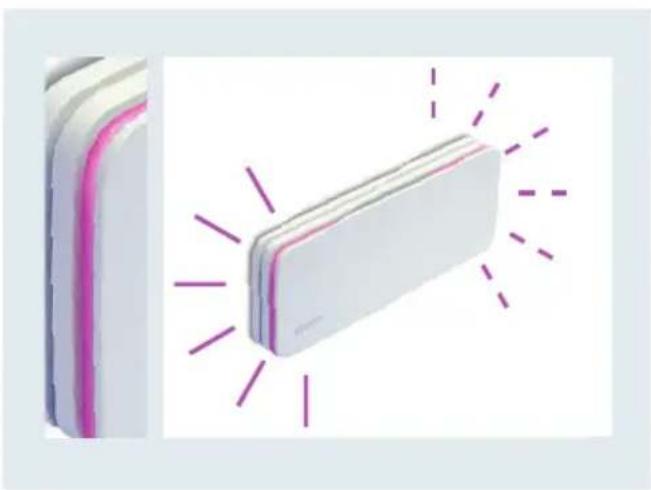

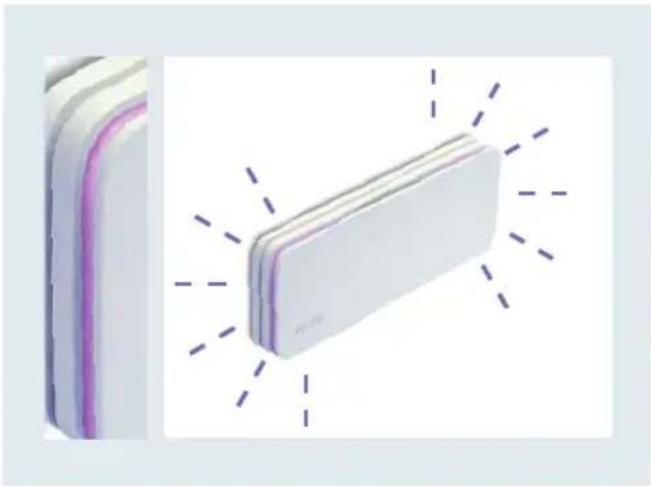

Das Leuchtband blinkt gleichzeitig an den kurzen Seiten in Violett:

EsistkeineVerbindungmit demWLANmoglich.

Die linke kurze Seite leuchtet durchgehend in Rotviolett, die rechte kurze Seite blinkt, eben-falls in Rotviolett:

Es kann keine Verbindung mit der VENTA-Cloud hergestellt werden.

Technische Daten AS 100 AS 150

Frequenzbereich 2,4 GHz 2,4 GHz

Max. Sendeleistung 20 dBm 20 dBm

WLAN Standard IEEE 802.11 b/g/n IEEE 802.11 b/g/n

Abmessungen (LxBxH) 207 × 84 × 28 ~mm 207 × 84 × 28 ~mm

Gewicht ohne Netzteil + Kabel 248 g 283 g

Gewicht mit Netzteil + Kabel 334 g 369 g

Gewicht mit Netzteil + Kabel (Global) 381 g 416 g

Leistungsaufnahme 3,5 W 3,5 W

USB-Steckernetzteil Input: 100 - 240V 50 / 60Hz max.0,3A

Output: 5V = 1,0A (5,0 W),

Modell ADS-6RC-06 05050E

Schutzklasse II

Änderungen und Irrtümer vorbehalten.

Entsorgung

Das Symbol „durchgestrichene Mülltonne" erfordert die separate Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE). Solche Geräte können gefährliche und umweltgefahrnde Stoffe enthalten. Diese Geräte sind an einer ausgewiesenen

Sammelstelle für das Recycling von elektrischen und elektronischen Geräten zu entsorgen und)dürfen nicht im unsortingen Hausmüll entsorgt werden. Dadurch tragen Sie zum Schutz der Ressourcen und der Umwelt bei. Für weitere Information wenden Sie sichitte an die örtlichen Behörden.

Datenschutz

Ohre Daten werden durch VENTA Luftwäscher GmbH vertraulich behaveit. Weitere Informationen zum Thema Datenschutz finden Sie in unseren Datenschutzrichtlinien unter: www.venta-air.com

Das Verpackungsmaterial ist wiederverwertbar. Die Verpackungitte umweltgerecht entsorgen und der Wertstoffsammlung zufahren.

Kinder)durrenf auf keinen Fall mit Kunststoffbeuteln und Verpackungsmaterial spielen, da Verletzungs-bzw. Erstickungsgefahr besteht. Solches Material safer lagern oder auf umweltfreundliche Weise entsorgen.
