HASZNÁLATI ÚTMUTATÓ Spot DUO STEINEL

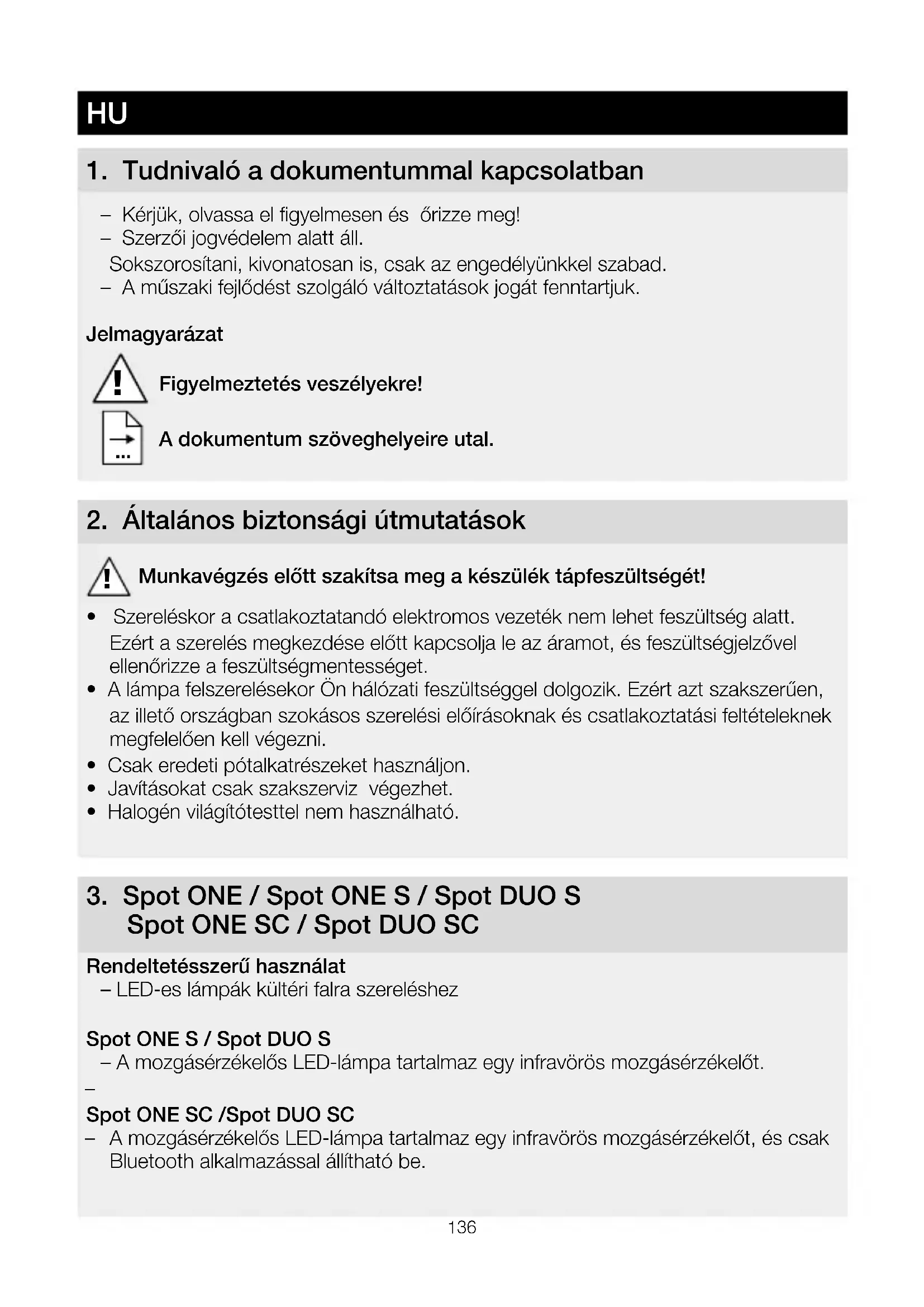

1. Tudnivaló a dokumentummal kapcsolatban

– Kérjük, olvassa el figyelmesen és őrizze meg! – Szerzői jogvédelem alatt áll. Sokszorosítani, kivonatosan is, csak az engedélyünkkel szabad. – A műszaki fejlődést szolgáló változtatások jogát fenntartjuk. Jelmagyarázat

Figyelmeztetés veszélyekre! A dokumentum szöveghelyeire utal.

2. Általános biztonsági útmutatások

Munkavégzés előtt szakítsa meg a készülék tápfeszültségét!

• Szereléskor a csatlakoztatandó elektromos vezeték nem lehet feszültség alatt. Ezért a szerelés megkezdése előtt kapcsolja le az áramot, és feszültségjelzővel ellenőrizze a feszültségmentességet.

• A lámpa felszerelésekor Ön hálózati feszültséggel dolgozik. Ezért azt szakszerűen, az illető országban szokásos szerelési előírásoknak és csatlakoztatási feltételeknek megfelelően kell végezni.

• Csak eredeti pótalkatrészeket használjon.

• Javításokat csak szakszerviz végezhet.

• Halogén világítótesttel nem használható.

3. Spot ONE / Spot ONES / Spot DUOS

Spot ONESC / Spot DUO SC Rendeltetésszerű használat – LED-es lámpák kültéri falra szereléshez Spot ONES / Spot DUOS – A mozgásérzékelős LED-lámpa tartalmaz egy infravörös mozgásérzékelőt.

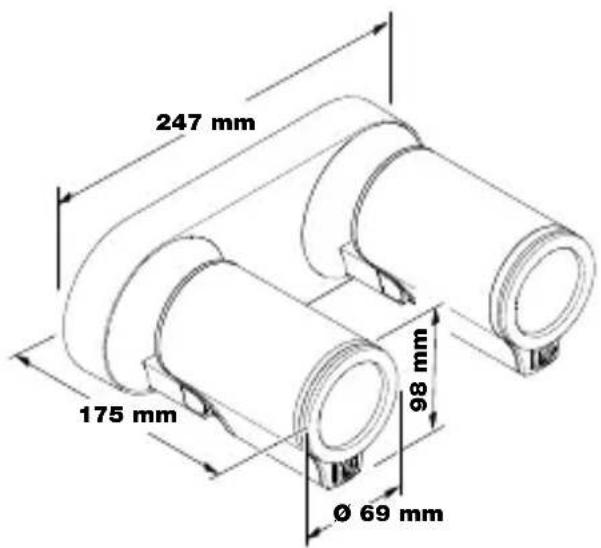

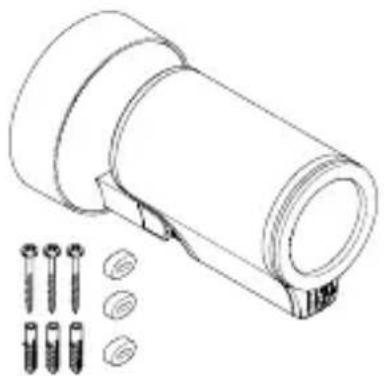

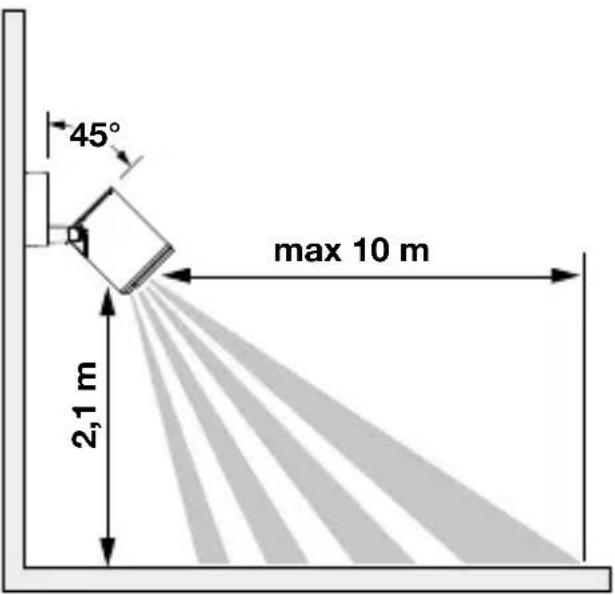

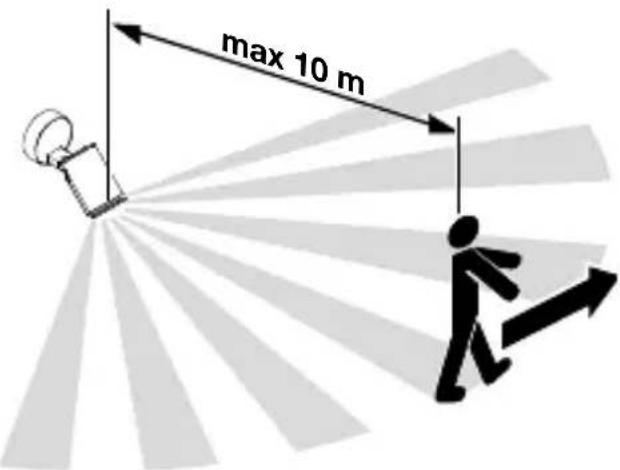

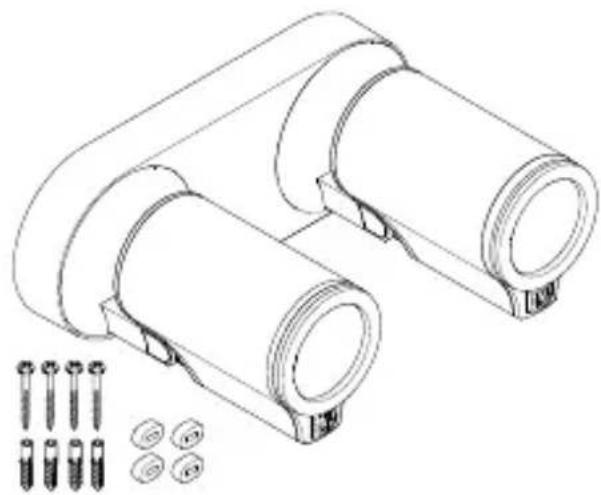

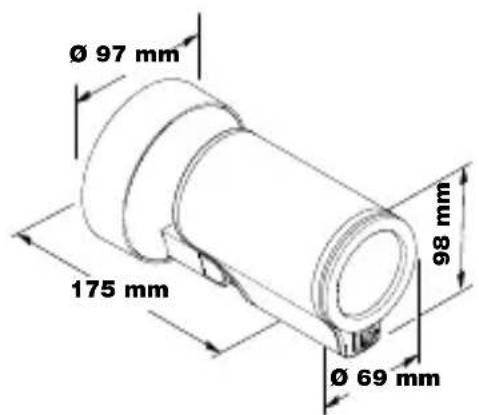

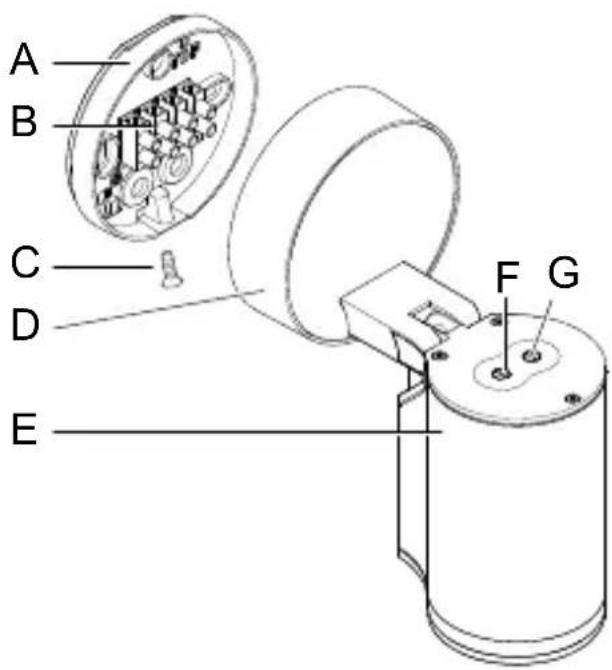

Spot ONESC /Spot DUOSC – A mozgásérzékelős LED-lámpa tartalmaz egy infravörös mozgásérzékelőt, és csak Bluetooth alkalmazással állítható be.137 Nem rendeltetésszerű használat – A LED-lámpa fényereje nem szabályozható. Nem szabályoz- ható fényerejű A Spot ONE csomag tartalma (3.1. ábra) – lámpa – három csavar – három tipli – három távtartó A Spot DUO csomag tartalma (3.2. ábra) – lámpa – négy csavar – négy tipli – négy távtartó Termékméretek Spot ONE (3.3. ábra) Spot DUO (3.4. ábra) Termékáttekintés (3.5. ábra) A fali tartó B csatlakozókapocs C rögzítő csavar D lámpatalp E lámpaház F alkonykapcsoló beállítás (csak Spot ONES / DUOS) G időbeállítás (csak Spot ONES / DUOS) A Spot ONES / DUOS érzékelési tartománya (3.6-3.8. ábra) Fényerőeloszlás (3.9. ábra)

4. Elektromos csatlakozás

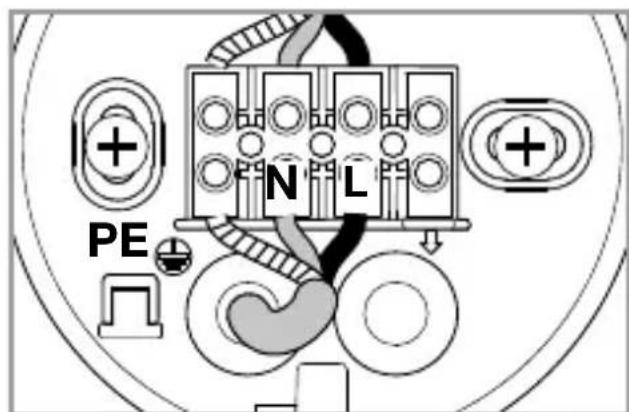

Kapcsolási rajz (4.1. ábra) A hálózati betápvezeték 3-erű kábelből áll: L = fázis (többnyire fekete, barna vagy szürke) N = nulla vezető (többnyire kék) PE = védővezető (zöld/sárga) HU138 Bizonytalanság esetén azonosítsa a vezetékeket feszültségjelző segítségével, majd kapcsolja le róluk a feszültséget. Csatlakoztassa a fázist (L), a nullavezetőt (N) és a védővezetőt (PE) a csatlakozókapocsra. Fontos: A csatlakozások felcserélése később zárlathoz vezet a készülékben vagy a bizto- sítékdobozban. Ebben az esetben ismét azonosítani kell az egyes vezetékeket, és újból össze kell kötni őket. A hálózati betápvezetékbe természetesen beszerelhetnek hálózati kapcsolót is a be- és kikapcsoláshoz. Hálózat " " a lámpák hálózatba kapcsolására szolgál. Ebből a típusból legfeljebb 10 lámpát lehet párhuzamosan hálózatba kapcsolni. (4.1. ábra)

• Minden alkatrészt ellenőrizzen sérülés szempontjából.

• Sérülések esetén ne vegye használatba a terméket.

• A lámpa felszerelésekor ügyeljen arra, hogy az rázkódásmentesen legyen rögzítve.

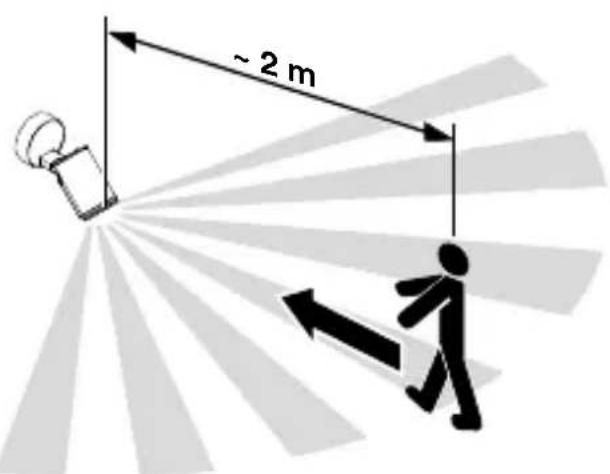

• A hatótávolság és a mozgásérzékelés tekintetbe vételével válasszon alkalmas helyet, ahová felszerelheti a készüléket. A mozgás érzékelése akkor a legbiztosabb, ha a készüléket a mozgáshoz képest oldalirányban helyezi el, és az érzékelő látóterét nem korlátozzák akadályok (pl. fák, falak stb.). A szerelés lépései

• Kapcsolja le az áramellátást. (4.1. ábra)

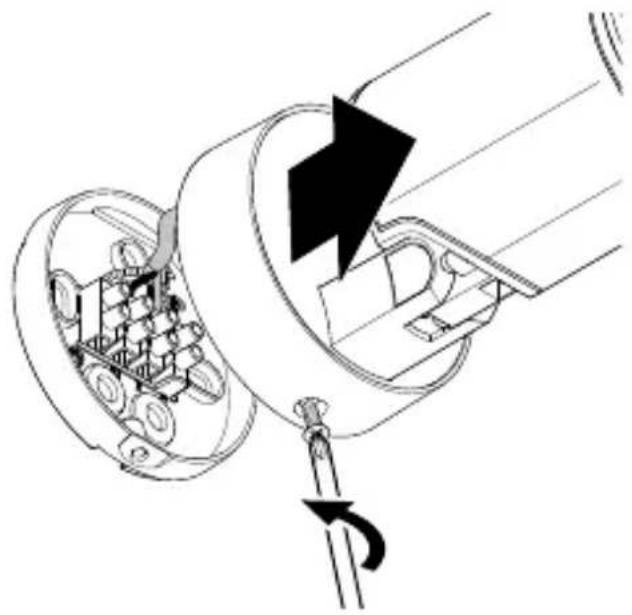

• Lazítsa meg a rögzítőcsavart, majd vegye le a házat a fali tartóról. (

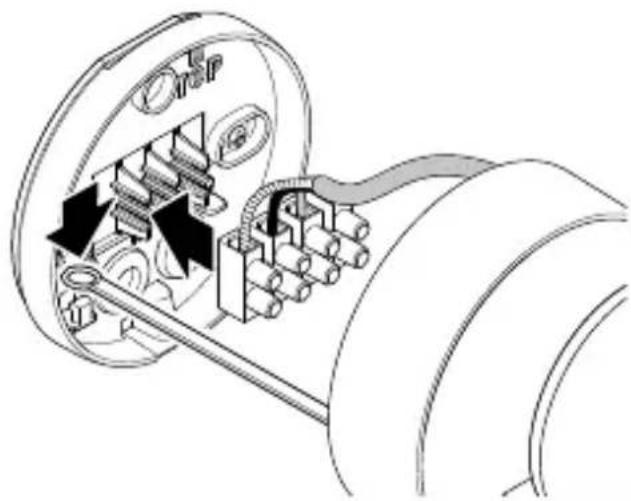

• Lazítsa meg a dugós csatlakozót, és vegye le a lámpaházat a fali tartóról. (5.2. ábra)

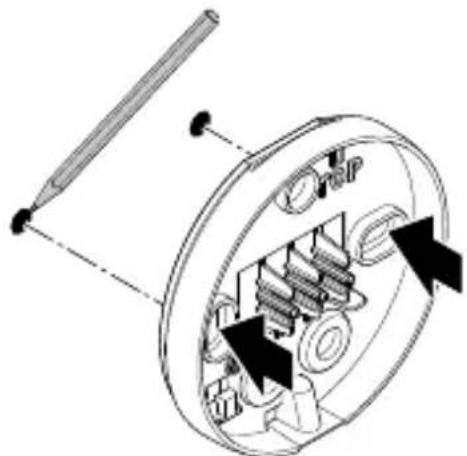

• A furat helyét jelölje be. (5.3. ábra)

• A furatokat fúrja meg, és rakjon beléjük tiplit. (5.4. ábra)

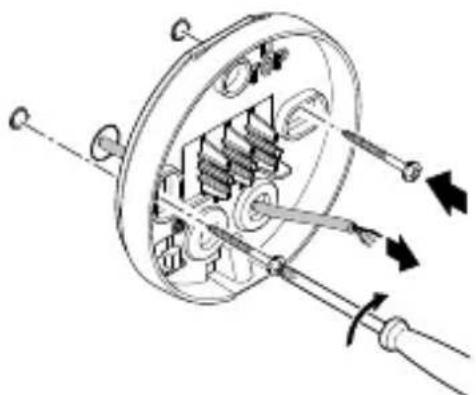

• Vakolat alá süllyesztett szerelés (5.5. ábra)

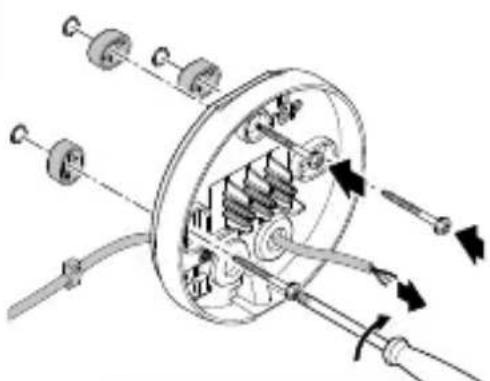

• Vakolat feletti betápvezeték szerelése távtartókkal (5.6. ábra)

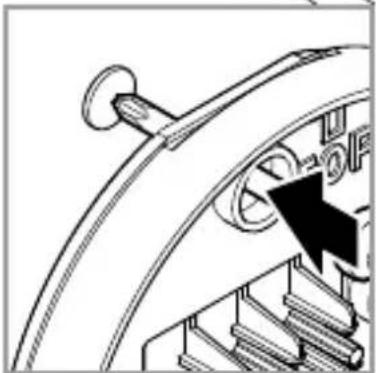

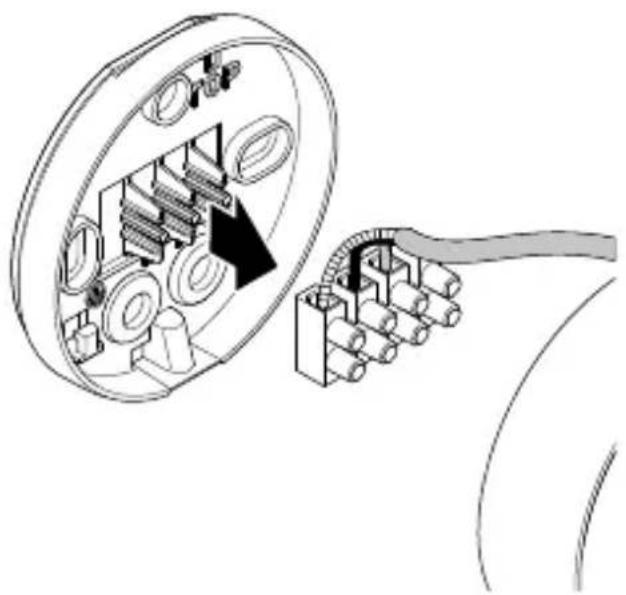

• Rögzítse a biztosítószalagot a fali tartóra, és tegye fel a dugós csatlakozót. (

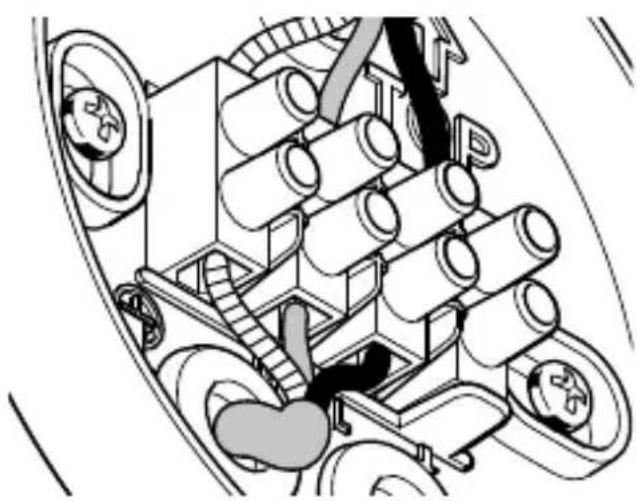

• A csatlakozókábelt csatlakoztassa rá. (5.8. ábra)

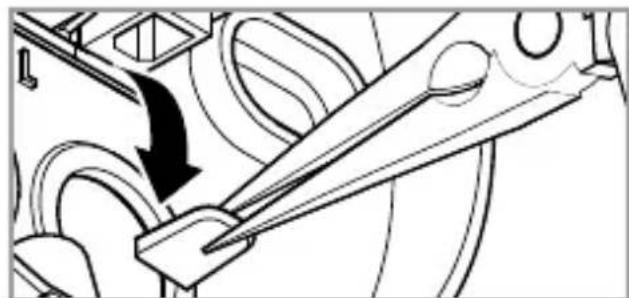

• Több lámpa hálózatba kapcsolásakor törje ki a rögzítőfület. (5.8. ábra)

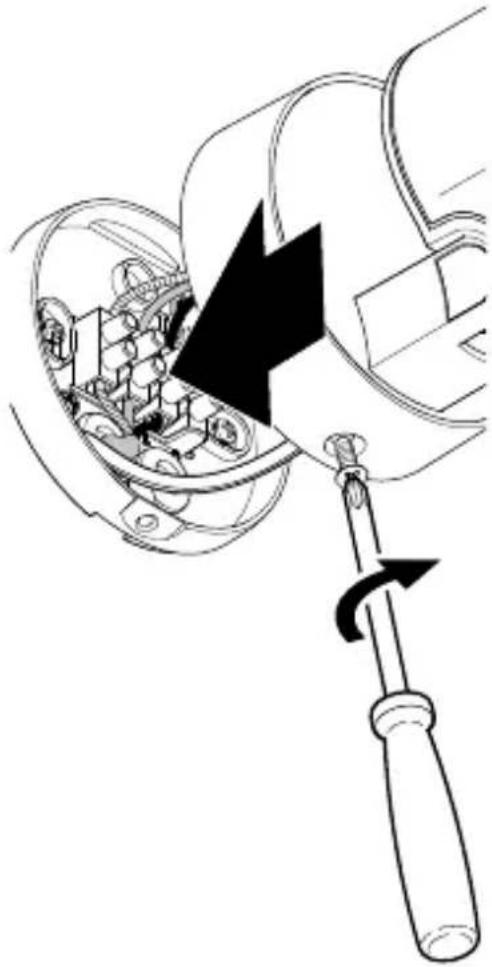

• Húzza rá a lámpaházat a fali tartóra. (5.9. ábra)

• Csavarja be a rögzítőcsavart. (5.9. ábra)

• Kapcsolja be az áramellátást. (5.9. ábra)

• Végezze el a beállításokat ➜ "6. Működés"139

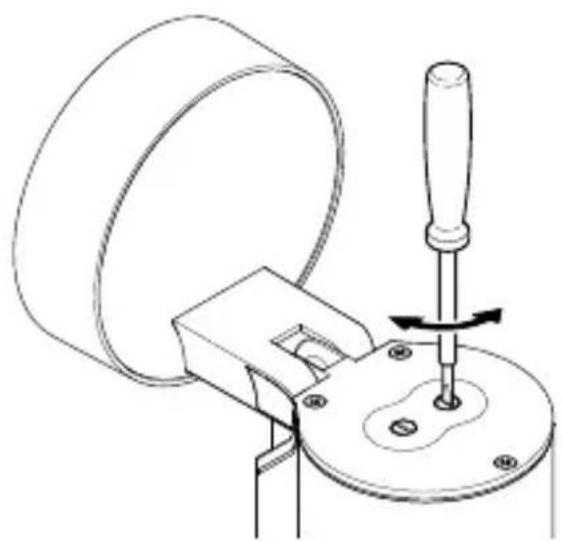

Spot ONES / Spot DUOS Gyári beállítások – Szürkületi beállítás: 1000 lux – Időbeállítás: 8másodperc Alkonykapcsoló-beállítás (6.2. F ábra) A lámpa kívánt megszólalási küszöbértékét fokozatmentesen lehet állítani kb. 2 lux és 1000 lux között. – Szabályozó gomb állásra állítva = nappali üzem (világosságtól függetlenül) – Szabályozó gomb állásra állítva = szürkületi üzem (kb. 2 lux) Az érzékelési terület beállításakor és a nappali fénynél végzett működéspróbánál a szabályozó gombnak opción kell állnia. Időbeállítás (6.2. G ábra) A lámpa kívánt világítási időtartamát kb. 8mp és max. 35 perc között fokozatmen- tesen lehet beállítani. A beállított idő letelte előtt érzékelt mozgás hatására az idő mérése újrakezdődik. – Szabályozó gomb + állásban = kb. 35 perc – Szabályozó – állásban = kb. 8másodperc Megjegyzés: A lámpa kikapcsolása után a mozgásérzékelés mindig kb. 1 mp időtartamra szünetel. Csak ennek az időnek a letelte után képes a lámpa mozgás esetén ismét bekapcsolni. Spot DUOS A kiszállítás állapotában: mindként világító fej hálózatba van kapcsolva, és mindig egyszerre kapcsolnak be és ki. A két lámpafej elkülönült üzemeltetéshez szüntesse meg a terminálok közötti kapcsolatot

1 és 2). Spot ONESC /Spot DUOSC Gyári beállítások – Szürkületi beállítás: 2000 lux – Időbeállítás: 5 másodperc HU140 Smart Remote App A lámpa okostelefonról vagy táblagépről történő konfigurálásához töltse le a STEINEL Smart Remote App alkalmazást az AppStore-ból. Bluetooth-képes okostelefonra vagy táblagépre lesz szüksége. Android iOS A következő funkciókat tudja beállítani Smart Remote alkalmazáson keresztül: – Időbeállítás – Szürkületi beállítás – Be- és kikapcsolási idők – Automata/manuális szituációfüggő vezérlés – Hálózat – Csoportképzés – Csoportok és lámpák elnevezése Megjegyzés: A lámpa kikapcsolása után a mozgásérzékelés mindig kb. 1 mp időtartamra szünetel. Csak ennek az időnek a letelte után képes a lámpa mozgás esetén ismét bekapcsolni. Az időzített be- és kikapcsoláshoz a Spot Connect egy belső órával rendelkezik. Ez minden Bluetooth kapcsolatnál automatikusan szinkronizálja magát a Smart Remote alkalmazáson keresztül a csatlakoztatott okostelefon órájával. A tökéletes működéshez a lámpa feszültségkiesése után kapcsolatot kell teremteni a Smart Remote alkalmazáson keresztül. A belső óra ismét szinkronizál az okostelefon órájával.

7. A lámpa forgatási tartománya / világítótest csere

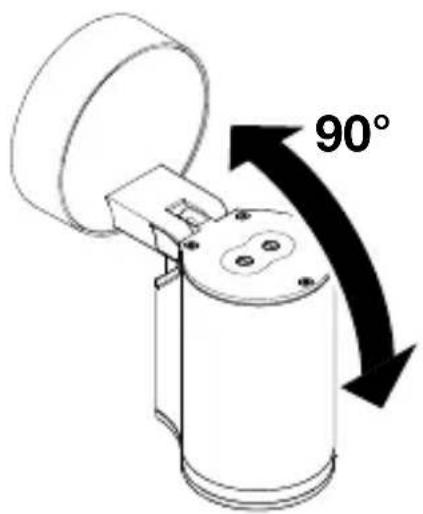

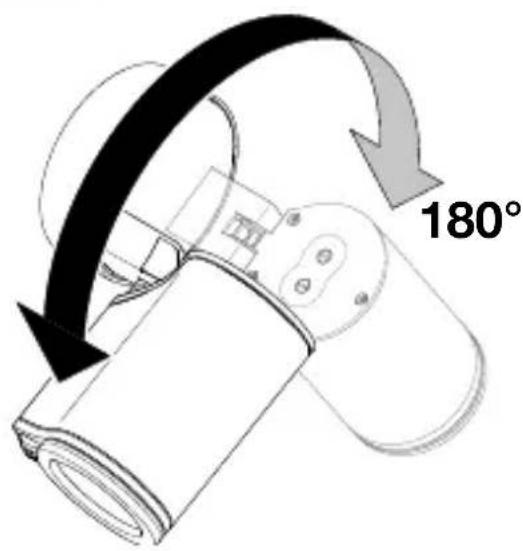

A lámpa forgatási tartománya (7.1./7.2. ábra) Világítótest csere

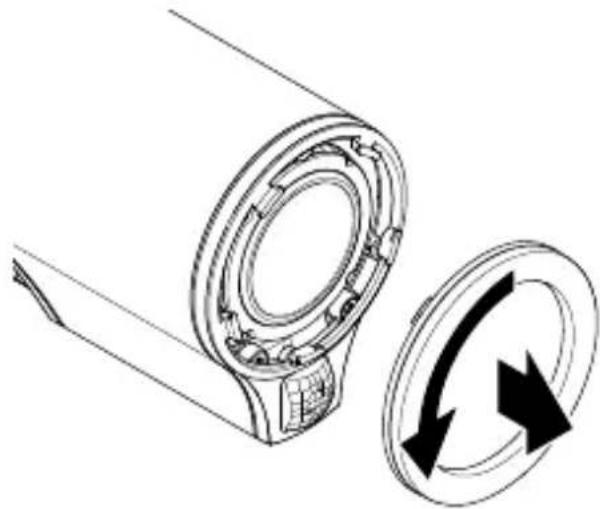

• Lazítsa meg a lámpaházon a takarótárcsát és húzza ki. (7.3. ábra)

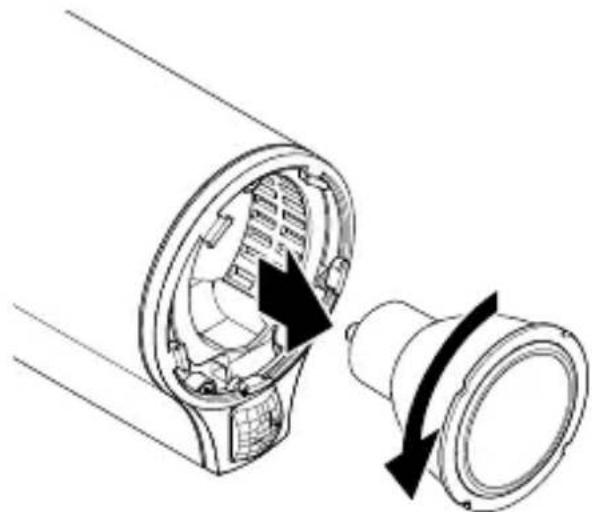

• Lazítsa meg a világítótestet és húzza ki. (7.4. ábra)

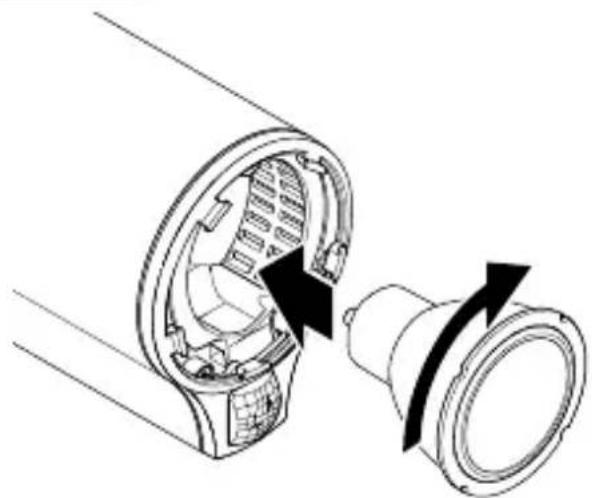

• Helyezzen fel új világítótestet és rögzítse. (7.5. ábra)

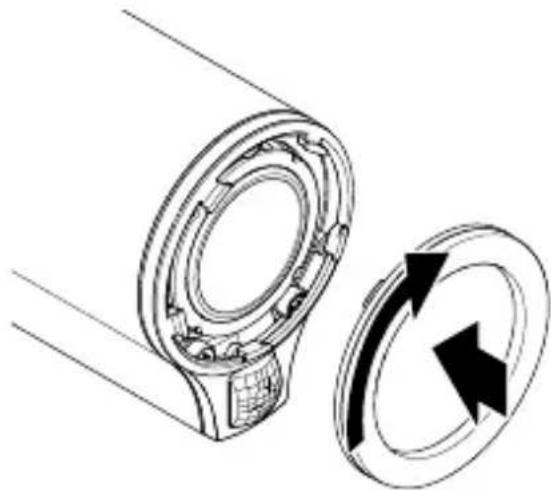

• Helyezze fel a takarótárcsát és rögzítse. (7.6. ábra)141 Fontos: Csak max. 9 W-os GU10 LED-lámpát használjon. Megjegyzés:

• Világítótest csere alkalmával mindig győződjön meg arról, hogy a tömítés és a tömítő felületek nem szennyeződtek-e el, illetve nem sérültek-e.

A termék nem igényel karbantartást. A lámpa felülete szennyeződés esetén (tisztítószer alkalmazása nélkül) nedves kendővel tisztítható meg. Fontos: A vezérlőmű nem cserélhető.

Gondoskodjon az elektromos készülékek, a tartozékok és a csomagolás környezet- barát újrahasznosításáról. Ne dobjon elektromos készülékeket a háztartási szemétbe! Csak az EU-országok esetében: A használt elektromos és elektronikus berendezésekre vonatkozó hatályos európai irányelvek értelmében és azok nemzeti jogrendszerbe történő átültetése szerint a már nem működőképes elektromos berendezéseket külön kell gyűjteni és környezetbarát újrahasznosításukról kell gondoskodni.

10. Megfelelőségi nyilatkozat

STEINEL Vertrieb GmbH igazolja, hogy a Spot ONESC / Spot DUOSC típusú rádióberendezés megfelel a 2014/53/EU irányelvnek. Az EU-megfelelőségi nyilatkozat teljes szövege elérhető a következő internetes címen: www.steinel.de HU142

Ezt a Steinel-terméket a legnagyobb gondossággal gyártották, működését és bizton-ságosságát az érvényes előírások szerint bevizsgálták, majd szúrópróba szerűen elle-nőrizték. A Steinel garanciát vállal a kifogástalan minőségre és működésre. A garan-cia ideje 36hónap, ami a vásárlás napján kezdődik. Minden olyan hibát kijavítunk, ami anyag- vagy gyártási hibára vezethető vissza. A garancia teljesítésének módját mi vá-lasztjuk meg: ez lehet a hibás alkatrész megjavítása vagy kicserélése. A garancia nem vonatkozik a kopóalkatrészeken bekövetkező károkra, valamint az olyan károkra és hi-ányosságokra, amelyek a szakszerűtlen kezelés vagy karbantartás miatt következnek be. Idegen objektumokon keletkező következményes károk ki vannak zárva a garan-cia köréből.Garanciát csak akkor vállalunk, ha a készüléket szétszereletlen állapotban jól becsoma-golják, mellékelik a hiba rövid leírását, a (vásárlás időpontjával és a kereskedő pecsétjé-vel ellátott) pénztárblokkot vagy számlát, és ezeket elküldik az illetékes szerviznek.Javító szolgálat:A garanciaidő lejárta után, vagy a garancia hatálya alá nem tartozó hiányosságok ese-tén tudakolja meg az Önhöz legközelebb eső szervizünkben, hogy milyen lehetőségei vannak a helyreállításra.

Méretek (Ø×T) (Ma×Sz×Mé) Spot ONE / ONE S / ONE SC: Ø 97×175 mm Spot DUO S / DUO SC: 98×247×175mm Hálózati feszültség 220-240 V, 50/60Hz Teljesítményfelvétel (P

>80 Közepes mérési élettartam * L70B50 25 °C esetén > 20 000 óra Színkonzisztencia SDCM * Kiindulási érték: 6 Fényerőeloszlás *

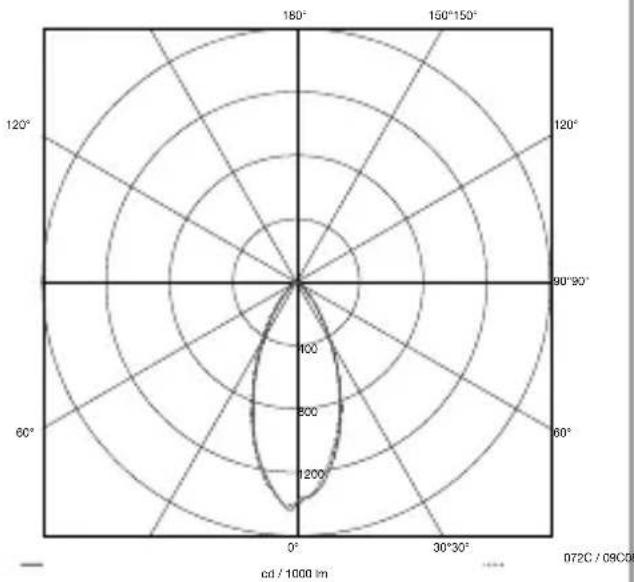

20° cd / 1000 lm 072C / 09C081C / 0C Mozgásérzékelős technika Spot ONE / DUO S, ONE / DUO SC: Passzív infra- vörös Érzékelési tartomány: Érzékelési szög Spot ONE / DUO S, ONE / DUO SC: 90° Érzékelési tartomány: Nyitási szög Spot ONE / DUO S, ONE / DUO SC: 90° Érzékelési hatótávolság Spot ONE / DUO S, ONE / DUO SC: max. 10m Világítótest GU10-LED-es világítótest (max. 9W) HU144 Időbeállítás Spot ONE / DUO S: 8s - 35 perc Spot ONE / DUO SC: 5 s - 60perc Alkonykapcsoló-beállítás Spot ONE / DUO S: 2-1000lux Spot ONE / DUO SC: 2-2000 lux A védelem fajtája IP44 Védelmi osztály I Környezeti hőmérséklet -20 - +40 °C Bluetooth frekvencia Spot ONE / DUO SC: 2,4 - 2,48GHz Bluetooth adóteljesítmény Spot ONE / DUO SC: 5dBm / 3mW Energiahatékonysági osztály Ez a termék egy / két darab „F“ energiahatékony- sági osztályú fényforrást tartalmaz.

• a mellékelt LED-es világítótestekhez145 Zavar Oka Elhárítása A LED-lámpa nem kapcsol be ■ Kioldott a biztosíték, nincs bekapcsolva, megtört a vezeték ■ Rövidzárlat ■ A világítótest kiégett ■ Kapcsolja be a biztosíté- kot, cserélje ki, kapcsolja be a hálózati kapcsolót, ellenőrizze a vezetéket a feszültségellenőrzővel ■ Ellenőrizze a csatlakozá- sokat ■ Világítótest csere A LED-es mozgásérzé- kelős lámpa nem kapcsol be ■ Nappali üzem esetén a szürkületi érték éjszakai üzemre van beállítva ■ A hálózati kapcsoló KI van kapcsolva ■ Kioldott a biztosíték ■ Az érzékelési területet nem az adott cél elérésére állították be ■ Állítsa be újra ■ Bekapcsolás ■ Kapcsolja be a biztosíté- kot, cserélje, esetleg ellenőrizze a csatlakozá- sokat ■ Állítsa be újra A LED-es mozgásérzé- kelős lámpa nem kapcsol ki ■ Folyamatos mozgás az érzékelési területen ■ Ellenőrizze az érzékelési tartományt és szükség esetén állítsa be újra ill. takarja ki A LED-es mozgásérzé- kelős lámpa mindig KI/BE kapcsol ■ Állatok mozognak az érzékelési területen ■ Helyezze az érzékelőt magasabbra, forgassa, módosítsa az érzékelési tartományt. A LED-es mozgásérzé- kelős lámpa kérés nélkül bekapcsol ■ A szél mozgatja az érzékelési területen található fákat és bokrokat ■ Az utcán elhaladó autók érzékelése ■ A hőmérséklet hirtelen megváltozása az időjárás (szél, eső, hó), vagy a ventilátorokból, nyitott ablakokon át kiáramló levegő miatt. ■ A LED-lámpa pl. széllöké- sek, vagy erős csapadék miatt inog (mozog) ■ Módosítsa az érzékelési területet ■ Módosítsa az érzékelési területet ■ A területet megváltoztatni, a felszerelés helyét áthelyezni ■ Szerelje a LED-lámpát szilárd talapzatra
