MANUALE UTENTE Spot DUO STEINEL

IT . . . 46 Seguire attentamente le istruzioni!

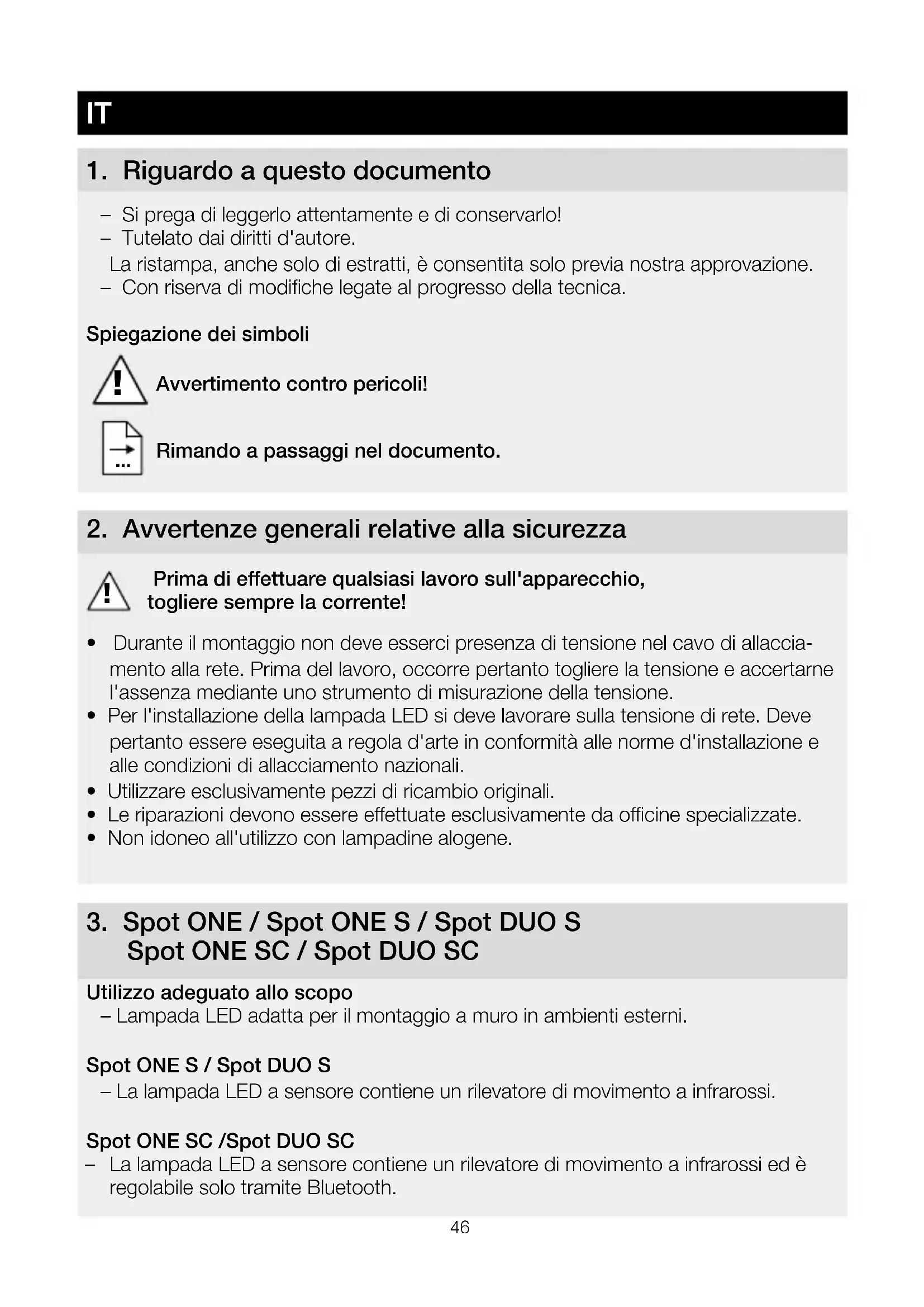

1.Àproposdecedocument

1. Riguardo a Anythingo documento

• Si prega di leggerlo attendamente e di conservarlo!
  -Tutelato dai diritti d'autore.

La ristampa,anche solo di estratti, è consentita solo previa notre approvazione.

• Con riserva di modifiche legate al progresso della tecnica.

Spiegazione dei symboli

Avvertimento contro pericoli!

Rimando a passaggi nel documento.

2. Avverenze generali relative alla sicurezza

Prima di effettuare qualsiasi lavoro sull'apparecchio, togliere sempre la corrente!

• Durante il montaggio non deve esserci presenza di tensione nel cavo di allacciamento alla rete. Prima del lavoro, occorre pertanto togliere la tensione e accertarne l'assenza mediante uno strumento di misurazione della tensione.
• Per l'installazione della lampada LED si deve lavorare sulla tensione di rete. Deve pertanto essere eseguita a regola d'arte in conformità alle norme d'installazione e alle condizioni di all'acciamamento nazionali.
• Utilizzare esclusivamente pezioni di ricambio originali.
• Le riparazioni devono essere effettuate esclusivamente da officine specializzate.
• Non idoneo all'utilizzo con lampadine alogene.

Utilizzo adeguato allo scopo

• Lampada LED adatta per il montaggio a muro in ambienti esterni.

• La lampada LED a sensore contiene un rilevatore di movimento a infrarossi.

• La lampada LED a sensore contiene un rilevatore di movimento a infrarossi ed è regolabile solotramite Bluetooth.

Utilizzo non adeguato allo scopo

-La lampada non è dimmerabile.

Non dimmeriz- zabile

Volume di fornitura Spot ONE (Fig. 3.1)

-lampada
tre viti
- tre tasselli
-tredistanziatori

Volume di fornitura Spot DUO (Fig. 3.2)

-lampada
quattro viti
quattro tasselli
-quattro distanziatori

Dimensioni del prodotto

Spot ONE (Fig. 3.3)

Spot DUO (Fig. 3.4)

Panorama del prodotto (Fig. 3.5)

A Supporto per montaggio a muro
B Morsetto di allacciamento
C Vite di sicurezza
D Base della lampada
E Alloggiamento della lampada
F Regolazione crepuscolare (solo Spot ONE S / DUO S)
G Regolazione del periodo di accensione (solo Spot ONE S / DUO S)

Campo di rilevamento Spot ONE S / DUO S (Fig. 3.6-3.8)

Distribuzione dell'intensità luminosa (Fig. 3.9)

4. Allacciamento elettrico

Schema elettrico (Fig. 4.1)

Il cavo di collegamento alla rete ha 3 fili.

L = filo di fase (di prevalenza nero, marrone o grigio)

N = filo neutro (di prevalenza blu)

PE = conduttore di terra (verde/giallo)

In caso di dubbio occorre identificare le linee di alimentazione elettrica con un indicatori tensione; dopo di ciò disinserire nuovamente la tensione. Il filo di fase (L), il filo neutro (N) e il conduttore di terra (PE) vengono collegati al morsetto di allacciamento.

Important:

uno scambio dei collegamenti provoca un successivo corto circuito nell'apparecchio o nella valvoliera. In quello caso le singole linee di alimentazione elettrica devono essere reidentificare e quindi collegate a nuovo. Ovviamente nella linea di alimentazione della rete può essere installato un interrottore di rete per accendere e spegnere.

Collegamento in rete

"serve al collegamento in rete delle lampade. Si possono collegare in parallelo al massimo 10 lampade di quello tipo. (Fig. 4.1)

5. Montaggio

• Controllare tutti i componenti per verificare se presentano danneggiamenti.
• In caso di danni nonMETTERE in funzione il prodotto.
• Nel montaggio della lampada LED si deve provedere a fissarla in modo tale che non si generino vibrazioni.
• Scegliere un luogo di montaggio adeguato tenendo conta del raggio d'azione e del rilevamento del movimento.

Il rilevamento di movimenti più fidabile si ottiene quando l'apparecchio viene attivato lateralemente rispetto alla direzione di movimento,enza che sull'area da controllare ci siano ostacoli (come p.es. alberi, muri, ecc.).

Fasi di montaggio

• Staccare l'alimentazione di corrente. (Fig. 4.1)
• Svitare la vite di sicurezza e staccare l'involucro della lampada dal supporto per montaggio a muro. (Fig 5.1)
• Svitare il morsetto a innesto e l'involucro della lampada dal supporto per montaggio a muro. (Fig. 5.2)
• Segnare i fori. (Fig. 5.3)
• Effettuare i fori e inseire i tasselli. (Fig. 5.4)
  Montaggio incassato. (Fig. 5.5)
• Montaggio in superficie con distanziatori. (Fig. 5.6)
• Fissare il nastro di sicurezza sul supporto per montaggio a muro e applicare in morsetto a innesto. (Fig. 5.7)
• Collegare il cavo di allacciamento. (Fig. 5.8)
• Nel caso di collegamento in rete di più lampade, staccare la linguetta di copertura. (Fig. 5.8)
• Infilare l'ivolucro della lampada sul supporto per montaggio a muro. (Fig. 5.9)

• Avvitare la vite di sicurezza. (Fig. 5.9)

• Attivare l'alimentazione di corrente. (Fig. 5.9)

• Effettuare le dovute impostazioni "6. Funzionamento"

6. Funzionamento

Impostazioni di fabbrica

-Regolazione di Iuce crepuscolare: 1000 Lux
-Ritardo dello spegnimento: 8 secondi

Regolazione crepuscolare (Fig. 6.2 F)

La soglia d'intervento della lampada può essere impostata con regolazione continua tra ca. 2 Lux e 1000 Lux.

-Regolatore impostato su = funzionamento con luce diurna (indipendentemente alla luminosità)
-Regolatore impostato su = funzionamento crepuscolare (ca. 2 Lux)

Nella regolazione del Campo di rilevamento e per il test di funzionamento a luce diurna il regolatore deve trovarsi su

Regolazione del periodo di accensione (Fig. 6.2 G)

Il periodo in cui si desidera che la lampada rimanga accesa può essere impostato con regolazione continua da ca. 8 secondi a max. 35 minuti. Ogni volta che viene rilevato un movimento prima che decorra questo periodo di tempo, il contaminuti si azzzera.

-Regolatore impostato + = ca. 35 minuti
-Regolatore impostato su = ca. 8 secondi

Avverenza:

Ogni volta che viene spenta la lampada, il rilevamento di movimenti viene interrotto per circa 1 secondo. Solo dopo che è trascorso quello periodo di tempo la lampada è in grado di accendere nuovamente la luce in caso di un movimento nell'ambito del raggio d'azione.

Spot DUO S

Condizioni alla segna:

Le due testine della lampada sono collegate in rete e si accendono e spengono sempre contemporaneamente.

Per gestire le due testine della lampada in modo indipendente, occorre rimuovere il raccordo tra i morsetti (↓1 e ↓2).

Impostazioni di fabbrica

-Regolazione di luce crepuscolare: 2000 Lux

-Ritardo dello spegnimento: 5 secondi

App Smart Remote

Per la configurazione della lampada con smartphone o tablet dovete scaricare la App STEINEL Smart Remote dal Vostro AppStore. A tale scopo è necessario uno smartphone o tablet.

Android iOS

Tramite la App Smart Remote si possono impostare le seguenti funzioni:

-Regolazione del periodo di accensione
-Regolazione crepuscolare
-Accensione e spegnimento
-Comando situativo automatico/manuale
-Collegamento in rete
-Raggruppamento
-Indicazione dei gruppi e delle lampade

Avverenza:

Ogni volta che viene spenta la lampada, il rilevamento di movimenti viene interrotto per circa 1 secondo. Solo dopo che è trascorso quello periodo di tempo la lampada è in grado di accendere nuovamente la luce in caso di un movimento nell'ambito del raggio d'azione. Per l'accensione e lo spegnimento in base al tempo, Spot Connect è dotato di un orologio内的o. Esso si sincerizza automaticamente con l'orologio dello smartphone collegato ad agli connessione Bluetoothtramite la App Smart Remote. Al fine di garantire un corretto funzionamento, dopo un'interruzione dell'alimentazione di tensione alla lampada occorre create una connessione tramite la App Smart Remote. L'orologio interno viene nuovamente sincronizzato con quello dello smartphone.

7. Area di rotazione della lampada / sostituzione della lampadina

Area di rotazione della lampada (Fig. 7.1/7.2)

Sostituzione della lampadina

• Svitare e sfilare la lastra di copertura dell'involucro della lampada. (Fig. 7.3)
• Svitare e sfilare la lampadina. (Fig. 7.4)
• Inserire la nuova lampadina e avvitarla saldamente. (Fig. 7.5)
• Riapplicare la lastra di copertura e avvitarla saldamente. (Fig. 7.6)

Important:

Utilizzare solo lampadine GU10-LED fino a un massimo di 9 W.

Avverenza:

• Quando si cambia la lampadina, provedere ad accertarsi che la guarnizione e la superficie di tenuta non siano imbrattate o danneggiate.

8. Manutenzione

Il prodotto non necessita di manutenzione.

In caso di imbrattamento si può pulire la lampada con un panno umido (senza impiegare detergenti).

Importante: l'alimentatore non è sostituibile.

9. Smaltimento

Apparecchi elettrici, accessori e materiali d'imballaggio devono essere consegnati a un centro di riciclaggio riconosciuto.

Non gettate gli appearecchi elettrici assieme ai rifiuti domestici!!

Solo per paesi UE:

conformmente alla Direttiva Europea vigente in materia di rifiuti di apparecchi elettrici ed elettronici e alla sua attuazione nel diritto nazionale, gli apparecchi elettrici ed elettronici non più idonei all'uso devono essere separati dagli altri rifiuti e consegnati a un centro di riciclaggio riconosciuto.

10. Dichiarazione di conformità

Il fabbricante, STEINEL Vertrieb GmbH, dichiara che il tipo di apparecchiatura radio Spot ONE SC / Spot DUO SC è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: www.steinel.de

11. Garanzia del produttore

Questo prodotto STEINELiene costruito con la massima cura, con controlli di funzionamento e del grado di sicurezza in conformità alle norme vigenti in materia; vengono poi effettuati collaudi con prove a campione. STEINEL si assume la responsabilità di una fabbricazione ed un funzionamento perfetti. La garanzia si estende a 36 mesi ed inizia il giorno d'acquisto da parte dell'utilizzatore finale. Noi eliminiamo difetti riconducibili al materiale o alla fabbricazione; la prestazione della garanzia consiste a notre discrezione nella riparazione o nella sostituzione dei pezzi difettosi. Il diritto alla prestazione di garanziaiene a decadere in caso di dati a pezzi soggetti ad usura nonché in caso di dati o difetti che sono da riconduurre ad un trattamento inadeguato o ad una cattiva manutenzione. Sono esclusi dal diritto di garanzia gli ulteriori danni seguenti che si verificano su oggetti estranei.

La garanzia viene prestata solo se l'apparecchio viene inviato non smontato, ben imballato e accompagnato da una breve descrizione del difetto e dallo scontrino o alla fattura (in cui siano indicate la data dell'acquisto e il timbro del rivenditore), al centro di assistenza competente.

Centro assistenza riparazioni:

Dopo la scadenza del periodo di garanzia o in caso di difetti per i quali non si ha diritto alla prestazione di garanzia, siete pregati di rivolverVi al centro di assistenza più vicino per informarVi sulla possibilità di riparazione.

12. Dati tecnici
Dimensioni (Ø × P) (A × L × P)	Spot ONE/ONES/ONESC: Ø 97 × 175 mm Spot DUO S / DUO SC: 98 × 247 × 175 mm
Tensione di rete 220-240 V, 50/60Hz
Potenza assorbita (Pon)* Spot ONE: 6,7 W Spot ONE S: 7,5 W Spot ONE SC: 7,9 W	Spot DUO S: 2 × 7,5 W Spot DUO SC: 14,6 W
Flusso luminoso / luminosità lampada*	Spot ONE: 512 Im; 76,4 Im/W Spot ONE S: 512 Im 68,6 Im/W Spot ONE SC: 512 Im; 66,6 Im/W	Spot DUO S: 2 × 512 Im; 68,6 Im/W Spot DUO SC: 1024 Im; 70,1 Im/W
Standby (lampada) Spot ONE S:	2 × 0,5 W Spot ONE SC: ,42 W	Spot DUO S: 2 × 0,5 W Spot DUO SC: 0,42 W
Flusso luminoso lampadina 620 Im 92,5 Im/W
Potenza assorbita lampadina 6,7 W
Standby Network Spot ONE SC: 0,42 W Spot DUO SC: 0,42 W
Temperatura del colore* 3.000 K (bianco caldo)
Indice di resa cromatica* R a >80
Durata utile media misurata* L70B50 con 25°C: >20.000 ore
Consistenza del colore SDCM* Valore iniziale: 6
Distribuzione dell'intensità luminosa*
Tecnologia a sensori	Spot ONE/DUO S, ONE/DUO SC: infrarossi passivi
Campo di rilevamento: angolo di rilevamento	Spot ONE/DUO S, ONE/DUO SC: 90°
Campo di rilevamento: angolo di aperture	Spot ONE/DUO S, ONE/DUO SC: 90°
Raggio d'azione del rilevamento	Spot ONE/DUO S, ONE/DUO SC: max. 10 m
Lampada	Lampadina LED GU10-LED (max. 9 W)
Regolazione del periodo di accensione	Spot ONE/DUO S: 8 s - 35 min Spot ONE/DUO SC: 5 s - 60 min
Regolazione crepuscolare	Spot ONE/DUO S: 2-1.000 Lux Spot ONE/DUO SC: 2-2.000 Lux
Grado di protezione IP44
Classe di protezione I
Temperatura ambiente -20 - +40 °C
Frequenza Bluetooth	Spot ONE/DUO SC: 2,4 - 2,48 GHz
Potenza di trasmissione Bluetooth	Spot ONE/DUO SC: 5 dBm/3 mW
Classe di efficienza energetica Questo prodotto contiene una /due sorgente/ i luminosa/e che corrisponde/corrispondono alla classe di efficienza energetica "F".

• per le lampadine LED in dotazione

13. Disturbi di funzionamento

Guasto Causa Rimedio

La lampada LED non si accende	■ Il funibile è intervenuto, interruptions non accesso, cavo di alimentazione interrotto	■ Attivare o sostituire il funibile; accendere l'interruttore di rete; controlare la linea di alimentazione con un voltmetro	Controllare gli allacciamenti Sostituire la lampadina
	■ Certo circuito Lampadina difettosa	■ Controllare gli allacciamenti Sostituire la lampadina
La lampada LED a sensore non si accende	■ Nel funzionamento con luce diurna l'impostazione crepuscolare è regolata sul funzionamento di notte	■ Eseguire una nuova impostazione	IT
	■ Interruttore principale su OFF	■ Accendere
	■ Il funibile è intervenuto	■ Attivare o sostituire il funibile; all'occorrezza controlledare l'allciamento
	■ Campo di rilevamento non impostato con direzione giusta	■ Effettare una nuova rego-lazione
La lampada LED a sensore non si spegne	■ Movimento continuo nel Campo di rilevamento	■ Controllare il Campo di rilevamento, eseguire eventualmente una nuova regolazione o una schermatura
La lampada LED a sensore continua ininterrottamente ad accendersi e spegnersi	■ Animali in movimento nel Campo di rilevamento	■ Orientare il sensore più in alto; spostare il Campo
La lampada LED a sensore si accende a sproposito	■ Il vento muove alberi e cespugli nel Campo di rilevamento	■ Spostare il Campo
	■ Vengono rilevate automobili sulla strada	■ Spostare il Campo
	■ Improvisi sbalzi di tempo-ratura dovuti a condizioni atmosferiche (vento pioggia, neve) o causati da aria di scarico di ventilatori o da aria proveniente da finestre aperte	■ Modificare il Campo o spostare il luogo di montaggio
	■ La lampada LED a sensore vacilla (si muove) per es. in seguito a boe di vento o a forte precipitazione	■ Montare la lampada LED a sensore su una base stabile
