BRUKSANVISNING Spot DUO STEINEL

Kontakte{nasta servicestalle for reparationer after garantitidens utgang ell er vid bristfalligheter som inte omfattas av garantin.

12. Tekniska data

N = nulleder (oftest blå)

PE = beskyttelseseleder (grøn/gul)

Elapparater, tilbehør og emballage skal bortskaffes til miljøvenlig genvinding.

• for medfølgende LED-lyskilde

DK

Ettertrykk, ogsa i utdrag, kun med var tillatelse.

• Det tas forbehold om endringer som tjener tekniske fremskritt.

Symbolforklaring

Advarsel om fare!

Koble fra strømtilførselen før du foretar arbeider på apparatet!

• Ved montering på strømledningen som skal tilkobles,+vare uten spentning. Slå derfor første av strømmen, ogBruk en spentningstester til Å kontrollere at strømtilførşelen er stanset.
• Under installationsjonen av lampenkommen man i beroring med strømnettet. Arbeidet skal derfor utfores av fagfolk i henhold til lokale elektrinstallasjonsforskrifter og tilkoblingskrav.
• Bruk kun originale reserverdeler.
• Reparasjoner skal kun utfores på autoriserte verksteder.
• Ikke egnet til bruk med halogenpærer.

Forskriftsmessig bruk

• LED-lampe til montering på utendørs vegg

• Sensor LED-lampen inneholder en infrarod bevegelsessensor og kan bare stilles inn via Bluetooth

Ikke forskriftsmessig bruk

Lysstyrkeforderding (ill. 3.9)

4. Elektrisk tinkobling

Koblingsskjema (ill. 4.1)

PE = jordleder (grønn/gul)

I tvilstilfeller mA ledningene kontrolleres med en spenningstester. Deretter slås strømtilførsselen av igjen. Fase (L), nulleder (N) og jordleder (PE) kobles til kroneklemmen.

OBS:

Forveksles koblingene, fær dette senere til kortslutning i apparatet uller i sikringsskapet. I sa tilfelle ma de enkelte ledningene identiseres og kobles til pa nytt. Det kan selvsagt moneres en bryter pa nettledningen til a sla AV og PÅ.

Sammenkobling

«↓» brukes tilSAMmenkobling av lampene.Det kan parallellkobles optil 10 lamper av donne typen.(ill.4.1)

5. Montering

• Kontroller allekomponenterforskader.
• Ikke ta produktet i bruk dersom det er skadet.
• Pase at lampen monteres slick at den/DDKE kan vibrere.
• Velg et egnet monteringssted og ta hensyn tilrekkevidde og bevegelsesregistering.

Den sikreste bevegelsesregisteringen oppnas nár apparatet moneres til sideren for gangretningen, og sikten ikke hindres av f.eks. mur og traer.

Fremgang ved montering:

• Slå av strømtilforselen (ill. 4.1)
• Løsne sikringsskruen og løsne lampehuset fra veggbraketten (ill. 5.1)
• Løsne innstiksklemmen og ta lampehuset av veggbraketten (ill. 5.2)
• Tegn borehull (ill. 5.3)
• Bor hull og sett inn plugger. (ill. 5.4)
• Skjult montering (ill. 5.5)
• Montering Åpen ledningsføring med avstandsstykker (ill. 5.6)
• Fest sikringsbandet på veggbraketen og sett på innstiksklemmen (ill. 5.7)
  Koble til ledningen (ill. 5.8)
• Brekk ut sikringslasken hvis flere lamper skal sammenkobles (ill. 5.8)
• Sett lampehuset på veggbraketten (ill. 5.9)
• Skru inn sikringsskruen (ill. 5.9)
• Slå på strømforsyningen (ill. 5.9)
• Foreta innstlinger «6. Funksjon»

6. Funksjon

Ønsket reaksjonsnivå for lampen kan stilles inn trinnløst fra ca. 2 til 1000 lux.

-Skruknappen stilt på ≡ = dagslysmodus (uavhengig av lysstyrke)

-Innstillingsknappen stilt pà = skumringsdrift (ca. 2 lux.)

Ved innstilling av dekningsområdet og for funksjonstest i dagslys mx skruknappen sta pa

Tidsinnstilling (ill. 6.2 G)

Ønsket belysningstid kan stilles trinnløst inn fra ca. 8 sek. til maks. 35 min. Tidsuret starter på nytt hvis den registerrer noen form for bevegelse før这部分 tiden er utlopt.

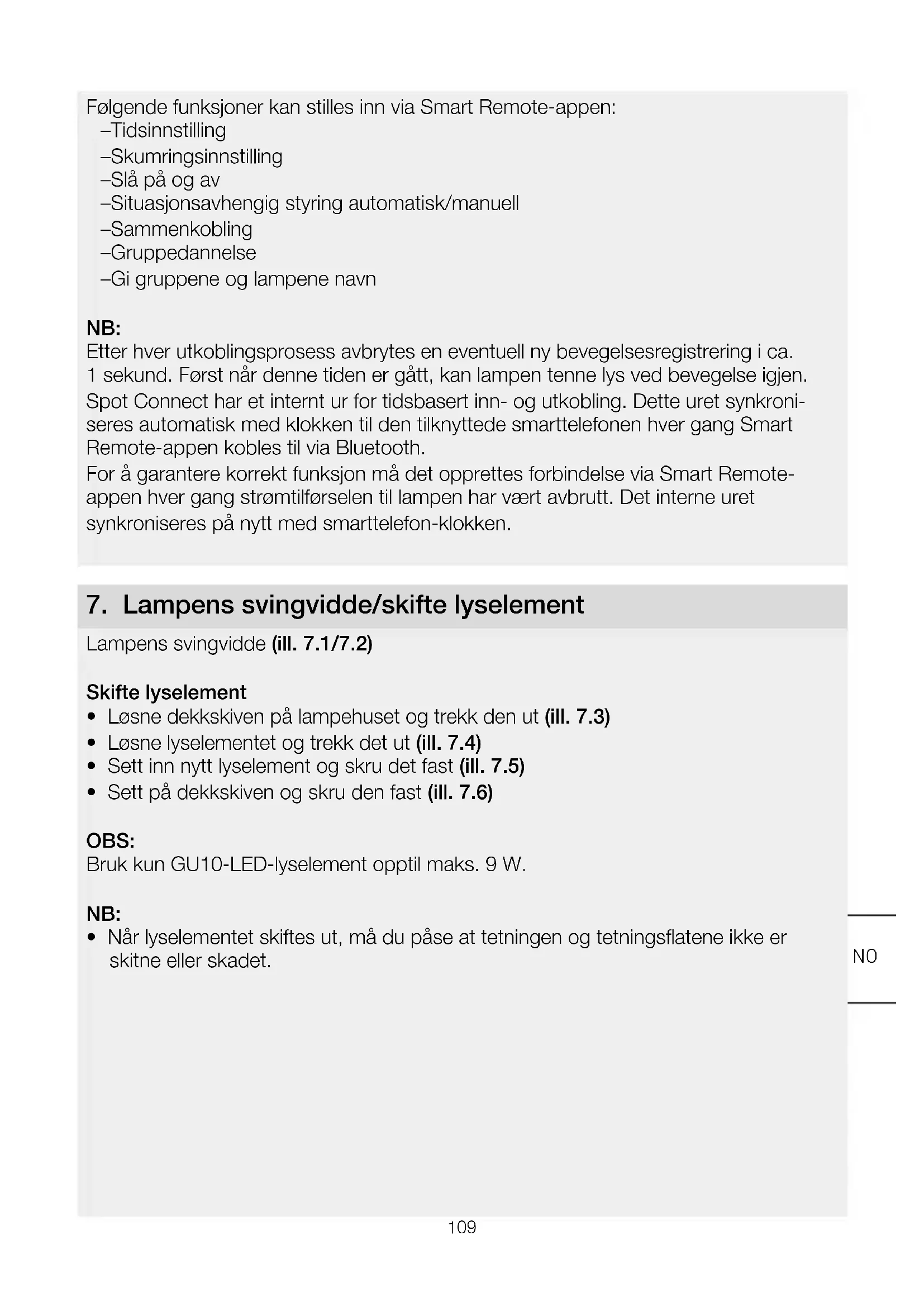

Folgende funksjoner kan stilles inn via Smart Remote-appen:

-Tidsinnstilling
-Skumringsinnstilling
-Sla paa og av
-Situasjonsavhengig styring automatisk/manuell
-Sammenkobling
-Gruppedannelse
-Gi gruppene og lampene navn

NB:

Etter haver utkoblingspross ess avbrytes en eventuell ny bevegelsesregistering i ca. 1 sekund. Først när dette tiden er gätt, kan lampen tenne lys ved bevegelse igjen. Spot Connect har et internt ur for tidsbasert inn- og utkobling. Dette uret synkroniseres automatisk med klokken til den tilknyttede smarttelefonen hver gang Smart Remote-appen kobles til via Bluetooth.

For Å garantere korrekt funksjon på det opprettes forbindelse via Smart Remote-appen haver gang strømtilførskelen til lampen har vaert avbrutt. Det interne uret synchroniseres på nytt med smarttelefon-klokken.

7. Lampens svingvidde/skifte lyselement

Lampens svingvidde (ill. 7.1/7.2)

Skifte lyselement

• Løsne dekkskiven på lampehuset og trekk den ut (ill. 7.3)
• Løsne lyselementet og trekk det ut (ill. 7.4)
• Sett inn nytt lyselement og skru det fast (ill. 7.5)
• Sett på dekkskiven og skru den fast (ill. 7.6)

OBS:

Bruk kun GU10-LED-lyselement optil maks. 9 W.

NB:

Viktig: Funksjonsenheten kan/DDke skiftes ut.

9. Avfallsbehandling

Elektriske apparater, tilbehør og emballasje skal resirkuleres på en miljøvennlig mæte.

Ikke kast elektriske apparater i husholdningsavfallet!

Gjelder kun EU-land:

I henhold til gjeldende europeiske retningslinjer for elektriske apparater og brukte elektriske apparater, og i samsvar med nasjonal lovgivning, skal elektriske apparater som/DDke lenger kan benyttes, samles opp atskilt fra annet soppel og gjenvinnes pa en miljovennlig mnte.

10. Samsvarserklæring

Herved erklærer STEINEL Vertrieb GmbH at det tradlose anlegget av typen Spot ONE SC / Spot DUO SC oppfyller kravene i direktiv 2014/53/EU. Den komplette teksten i EU-samsvarserklæringen finnes på følgende internettadresse: www.steinel.de

11. Produsentgaranti

Dette Steinel-produktet er fremstilt med største nøyaktigkeit. Det er testet mht. funksjon og sikkerhet i henhold til gjeldende forskrifter, og deretter underkastet en stikkprovekontroll. Steinel gir full garanti for feilfri kvalitet og funksjon. Garantitiden utgjør 36 maneder, regnet fraagation apparatet ble solgt til forbrukeren. Vi utbedrer mangler som kan fores tilbake til fabrikasjonsfelller fel ved materialene. Garantien ytes ved reparasjon, eller ved at deler med fel bittes ut. Garantien bortfaller ved skader på slitasjedeler, eller ved skader eller mangler som er oppstatt som følge av ukyndig bruk eller vedlikehold. Følgeskader ved bruk (skader på andre gjenstander) dekkes ikke av garantien.

Garantien ytes bare hvis hele apparatet pakkes godt inn og sendes til importoren. Legg ved en kort beskrivelse av feilen samt kvittering uller regning (kjopsdato og forhandlers stempel).

Reparasjonsservice:

Etter garantitidens utløp, eller ved mangler som ikke dekkes av garantien, kan du spørre forhandleren om muligheter for reparasjon.
