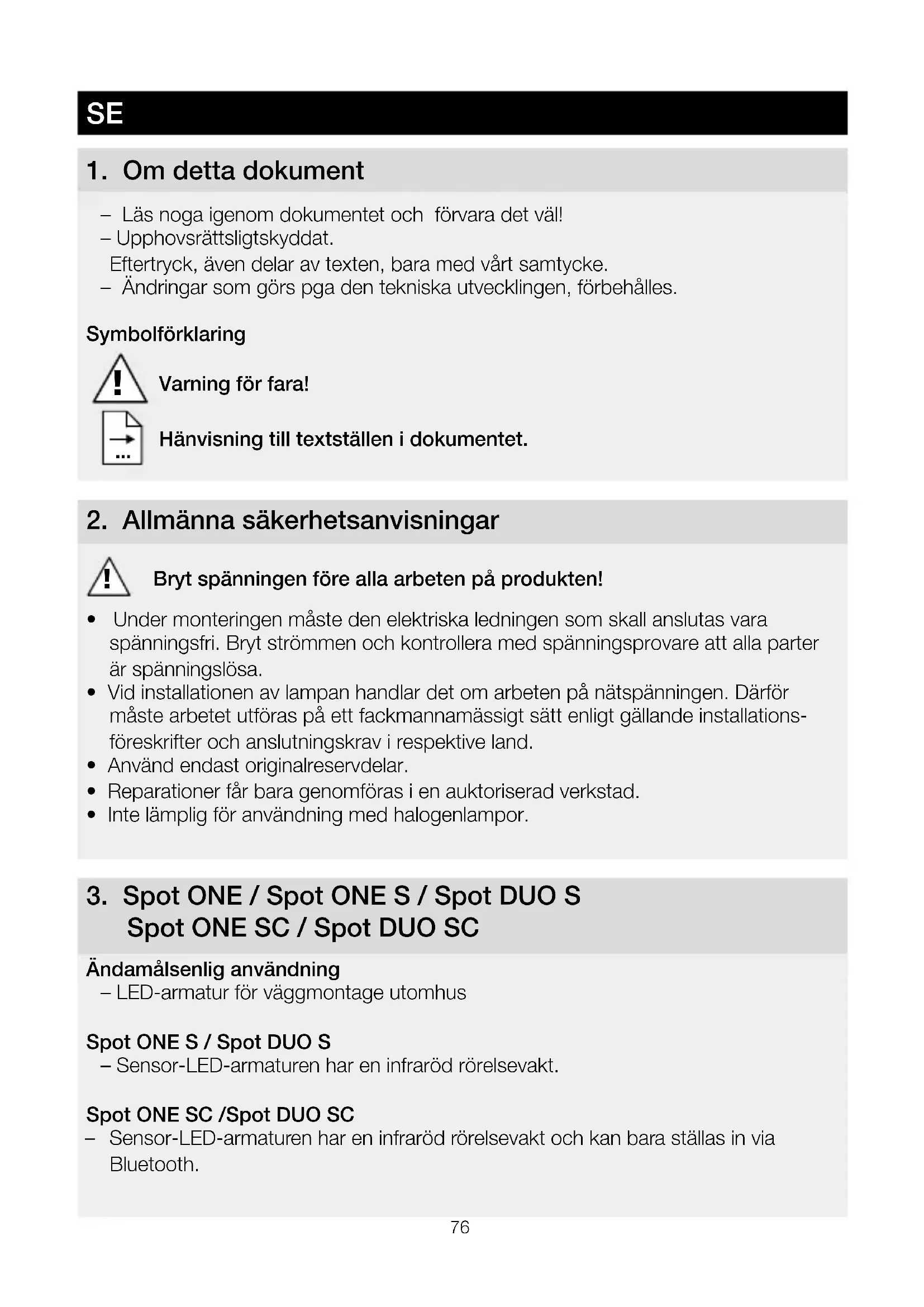

BRUKSANVISNING Spot DUO STEINEL

• Läs nogaigenom dokumentet och Förvara det väll!
• Upphovsrättsligtskyddat.

Eftertryck, även delar av texten, bara med vårt samtycke.

• Andringar som gös pga den tekiska utvecklingen, forbehalles.

Symbolförklaring

Varning for fara!

Hanvisning till textställen i dokumentet.

2. Allmännasakerhetsanvisningar

Bryt spanningen före alla arbeten på produiten!

• Under monteringen måste den elektriska ledningen som skall anslutas vara spänningsfri. Bryt strömmen och kontrollera med spänningsprovar att alla parter ar spänningslösa.
• Vid installationen av lampan handlar det om arbeten på natspänningen. Därfor måste arbetet utföras på ett fackmannamässigt sätt enligt gällande installationsföreskrifter och anslutningskrav i respektive land.
• Använd endast originalreservdilar.
• Reparationer fár bara genomfóras i en auktoriserad verkstad.
• Inte lamlig for anvandning med halogenlampor.

Ändamälsenlig användning

• Sensor-LED-armaturen har en infraröd rörelsevakt.

• Sensor-LED-armaturen har en infraröd rörelsevakt och kan bara ställas in via Bluetooth.

Icke andamalsenlig anvandning

-LED-armaturen ar inte dimbar.

Intedimbar

Innehäll Spot ONE (bild 3.1)

• armatur
• tre skruvar
• tre plugg
  --tre distanser

Innehäll Spot DUO (bild 3.2)

• armatur
• fyra skruvar
• fyra plugg
  -fyra distanser

Produktmätt

Spot ONE (bild 3.3)

Spot DUO (bild 3.4)

Produktoversikt (bild 3.5)

A Vaggfaste
B Anslutningsplint
C Särkingsskruv
D Holje
E Armaturhus
F Skymningsinställning (endast Spot ONE S / DUO S)
G Afterlysid (endast Spot ONE S / DUO S)

Bevakningsområde Spot ONE S / DUO S (bild 3.6-3.8)

Ljusintensitetsfördelning (bild 3.9)

4. Elektrisk anslutning

Kopplingsschema (bild 4.1)

Nätansluttingens matarledning bestär av en

3-ledarkabel:

L = F as (oftast svart, brun eller gra)

N = Neutralledare (oftast blå)

PE = Skyddsledare (grön/gul)

Vid osakerhet, maste ledningarna identieras med en spanningsprovar; gör dem)däfter spanningsfria ingen. Fas (L), neutralledare (N) och skyddsledare (PE) ansluts till anslutningsplinten.

Viktigt:

En forvåxling av anslutningarna leader senare till kortslutning i armaturen eller i sakringsskåpet. I att sadant fall måste de enskilda ledningarna identifieras ingen och anslutas på nytt. I nätkabeln kan en strömställare for till- och frånkoppling installereras.

Sammankoppling

"Är till for sommankopplingen av lamporna. Upp till 10 lampor avenna typ kan parallellkopplas. (bild 4.1)

5. Montage

• Kontrollera samtiga delar med avseende på skador.
• Arprodukten skadad fär den inte tas i bruk.
• Armaturen måste monteras vibrationsfritt.
• Valj en lamplig montageplats med hansyn till räckvidd och rörelsedetektering.

Den säkraste rörelsebevakningen uppnås nar strålkastaren monteras i rät vinkel mot rörelseriktningen och inga hinder finns i vägen För sensorn (t.ex. trad, murar etc.).

Montageanvisning

Stang av strömförsörjningen. (bild 4.1)
- Lossa säkringsskruven och höljet ∀n vaggfäsctet. (bild 5.1)
- Lossa kopplingsplinten och ta bort höljet från vaggfastet. (bild 5.2)
- Markera borrhålen. (bild 5.3)
- Borra hål och sätt i plugg. (bild 5.4)
- Infällt montage (bild 5.5)
- Utanpåliggange montage med distanser (bild 5.6)
Fixera sakerhetsbandet på vaggfastet och satt i kopplingsplinten. (bild 5.7)
Anslut natkabeln. (bild 5.8)
- Bryt ut sakerhetsfliken vid sammankopplingen av flera lampor. (bild 5.8)
- Montera höljet på vaggfåstet. (bild 5.9)
- Skruva i sakringsskruven. (bild 5.9)
- Sla till spanningen. (bild 5.9)
Görinstallingarna "6.Funktion"

6. Funktion

Fabriksinställningar

-Skymningsinställning: 1000 lux

Skymningsinställning (bild 6.2 F)

Armaturens aktiveringsniva kan steglost stallas in mellan ca 2 till 1000 lux.

-Stallskruven pa = drift i dagsljus (oberoende av lusstyrka)

-Stallskruven pà = skymningsdrift (ca 2 lux)

För inställingen av bevakningsområdet och För Funktionstestet i dagsljus, mäste ställskruven sta på.

Afterlystid (bild 6.2 G)

Armaturens önskade afterlysid kan steglost stallas in fran ca 8 sek. till max. 35 min. Vid varje registrarad rörelse som sker innanenna tid locht ut, startar tiduret på nytt.

-Ställskruv + = ca 35 minutes

• Ställskruv = ca 8 sekunder

Anmärkning:

After varje gäng som lampan har släckts avbryts rörelsebevakningen i ca 1 sekund innan en ny rörelse Åter kan tända armaturen.

Spot DUO S

Leveransstatus:

Bada lamphuvudena ar sommankopplade och tandslacks alltid samtidigt.

För de báda lampornas individuella drift maste forbindelsen mellan plintarna avlågsnas (↓1 och ↓2).

Fabriksinställningar

-Skymningsinställning: 2000 lux

För att konfigurera armaturen med smarttelefon eller surfplatta@måste STEINEL Smart Remote App laddas ner från AppStore. Det kravs en Bluetooth-förberedd smarttelefon eller surfplatta.

Android iOS

FöljandeFUNKtionerkanstallasinviaSmartRemoteApp:

-Efterlystid
-Skymningsinställning
-Pa / Av
-Automatisch/manuell Funktion
-Sammankoppling
-Gruppbildning
-Gruppernas och armaturernas identifiering

Anmärkning:

After varjegang som lampan har slackts avbryts rorelsebevakningen i ca 1 sekund innan en ny rorelse ater kan tanda armaturen.

For att tanda och släcka armaturen tidsbaserat har Spot Connect ett internet tidur. Detta synchroniserar sig vid varje Bluetooth forbindelse via Smart Remote App automatiskt med tiduret i den anslutna smarttelefonen.

För att garantera en korrekt Funktion afterett spanningsavbrott i armaturen, maste en forbindelse via Smart Remote App skapas. Det interna tiduret synchroniseras på nytt med smarttelefonens tidur.

7. Armaturens vridbarhet / lampbyte

Armaturens vridbarhet (bild 7.1/7.2)

Lampbyte

• Lossa tackbrickan på armaturhuset och vrid ut den. (bild 7.3)
• Lossa lampan och vrid ut den. (bild 7.4)
  Satt i en ny lampa. (bild 7.5)
• Satt på tackbrickan och skruva fast den. (bild 7.6)

Viktigt:

Använd enbart GU10-LED-ljuskällor max. 9 W.

Anmärkning:

• Se till när du byter ut lampan, att tätningen och tätningsytan inte ar smutsiga eller skadade.

8. Underhäll

Armaturen kan rengöras med en fuktig trasa (utan rengöringsmedel) nar den ar smutsig.

Viktigt: Driftsenheten kan inte bytas ut.

9. Avfallschantering

Elapparater, tillbehör och Förpackning måste lämnas in till miljövänlig Återvinning.

Kasta inte elapparater i hushållssopornal!

Gäller endast EU-länder:

Enligt det gällande europeiska direktivet om uttjänta elektriska och elektroniska apparater och dess omsätting i nationell lagstiftning, måste uttjänta elapparater lämnas in till miljövänlig Återvinning.

10. CE-deklaration

Härmed fösakrar STEINEL Vertrieb GmbH attenna typ av radioutrustning Spot ONE SC / Spot DUO SC overensstämmer med direktiv 2014/53/EU. Den fullständiga texten till EU-fösakran om overensstammelse finns på foljande webbadress: www.steinel.de

11. Tillverkargaranti

Denna Steinel-product für tillverkad med största noggrannhet. Den ar funktions- och sakerhetstestad enigt gällande foreskrifter och har direfter genomgätt en stickprovskontroll. Steinel garanterar felfritt tillstand och felfri Funktion. Garantin gäller i 36帽子er frän inköpsdagen. Vi atgärdar bristfälligheter orsakade av material- eller tillverkningsfel. Garantin uppylls genom reparation erler utbyte av bristfälliga delar after vär val. Garantin omfattar inte slitage och skador orsakade av felaktigt hanterande erler bristande underhäll och skötsel avprodukten. Följdskador på främande foremål ersätts ej. Garantin gäller endast däprodukten, som inte fär vara demonterad, sändes ∀l forpackad med kort beskrivning av felet och fakturakopia erler kvitto (inköpsdatum och stämpel) till.Var representant erler lamnas till inköpsstället.

Reparationservice:

Mätt (Ø × D) Spot ONE/ONES/ONE SC: Ø 97 × 175 mm (H × B × D) Spot DUO S / DUO SC: 98 × 247 × 175 mm
Spanning 220-240 V, 50/60Hz
Systemeffekt (Pon) * Spot ONE: 6,7 W Spot ONE S: 7,5 W Spot ONE SC: 7,9 W		Spot DUO S: 2 × 7,5 W Spot DUO SC: 14,6 W
Ljusflöde / lusstyrka armatur * Spot ONE: 512 Im; 76,4 Im/W Spot ONE S: 512 Im 68,6 Im/W Spot ONE SC: 512 Im; 66,6 Im/W		Spot DUO S: 2 × 512 Im; 68,6 Im/W Spot DUO SC: 1024 Im; 70,1 Im/W
Standby (armatur) Spot ONE S: 2 × 0,5 W Spot ONE SC: ,42 W		Spot DUO S: 2 × 0,5 W Spot DUO SC: 0,42 W
Ljusflöde luskälla 620 Im 92,5 Im/W
Systemeffekt luskälla 6,7 W
Standby Network Spot ONE SC: 0,42 W Spot DUO SC: 0,42 W
Fängtemperatur 3 000 K (varmvit)
Fängatgivningsindex * R a >80
Medelläng livslängd für beräkningen * L70B50 vid 25°C: > 20 000 tim.
Fängkonsistens SDCM * Startvärde: 6
Ljusintensitetsfördeling *
Sensorteknik	Spot ONE/DUO S, ONE/DUO SC: Passiv infraröd
Bevakningsområde: bevakningsvinkel	Spot ONE/DUO S, ONE/DUO SC: 90°
Bevakningsområde: öppningsvinkel	Spot ONE/DUO S, ONE/DUO SC: 90°
Bevakningsräckvidd	Spot ONE/DUO S, ONE/DUO SC: max. 10 m
Ljuskälla GU10-LED-ljuskälla (max. 9 W)
Afterlystid	Spot ONE/DUO S: 8 sek. - 35 min.
	Spot ONE/DUO SC: 5 sek. - 60 min.
Skymningsinställning	Spot ONE/DUO S: 2-1 000 lux
	Spot ONE/DUO SC: 2-2 000 lux
Skyddsklass	IP44
Isolationsklass	I
Omgivningstemperatur	-20 - +40 °C
Frekvens Bluetooth	Spot ONE/DUO SC: 2,4 - 2,48 GHz
Sändeffekt Bluetooth	Spot ONE/DUO SC: 5 dBm/3 mW
Energieeffektklass:	Denna produit har en ljuskälla / tvåljuskällor i energieffektklass "F".
* für bifogad LED-ljuskälla

13. Driftstörningar

Störning Orsak Åtgård

LED-armaturen tänds inte	Säkring har utlöst, inte påkopplad, strömförsörjning avbruten	Slå till säkringen, byt ut,/slå till spänningen; testa med spänningsprovaré
	Kortslutting	Kontrolera ansluttingarna
	Ljuskälla defekt	Byt ljuskälla
Sensor-LED-lampan tänds inte	Vid dagsljusdrift, skymningsinställningen står på nattdrift	Ställ in på nytt
	Nätströmbrytare FRÁN	Tillkoppla
	Säkring har utlöst	Slå till säkringen, byt ut, kontrollera evtl. ansluttingen
	Bevakningsområdet inte exakt inställt	Justera inställningen
Sensor-LED-armaturen släcks inte	Ständig röelse i bevakningsområdet	Kontrollera området och omjustera evtl. eller använd avskärmningar
Sensor-LED-armaturen TÄNDER/SLACKER Ijuset ständigt	Djur rör sig inom bevakningsområdet	Vrid sensorn högre upp; andra området
Sensor-LED-lampan tänds öönkat	Vinden færträd och buskar att röra sig inom bevakningsområdet	Ändra området
	Rörelser是从 bilar ute på gatan	Ändra området
	Plötslig temperaturfürändring genomväretsvinverkan (vind, regn, snö) eller flåktutlopp, öppna fonster	Ändra bevakningsområdet eller flytta sensorn
	Sensor-LED-lampan svänger (rör sig) t.ex. genom vindbyar eller stark nederbüord	Montera sensor-LED- lampan på ett fast underlag.

DK

Eftertryk, ogsa i uddrag, kun med vores tilladelse.

Overvågningsområde Spot ONE S / DUO S (fig. 3.6-3.8)

Lysstyrkeforderding (fig. 3.9)

4. Elektrisk tilslutning

Ledningsdiagram (fig. 4.1)

Nettledningen bestär av en 3-ledet kabel:

L = fase (som regel svart, brun eller grå)

N = nulleder (som regel bla)

Skulle lampen bliskitten, kan den rengjores med en fuktig klut (uten rengjoringsmiddel).
