BEDIENUNGSANLEITUNG Spot DUO STEINEL

DE....8 Textteil beachten!

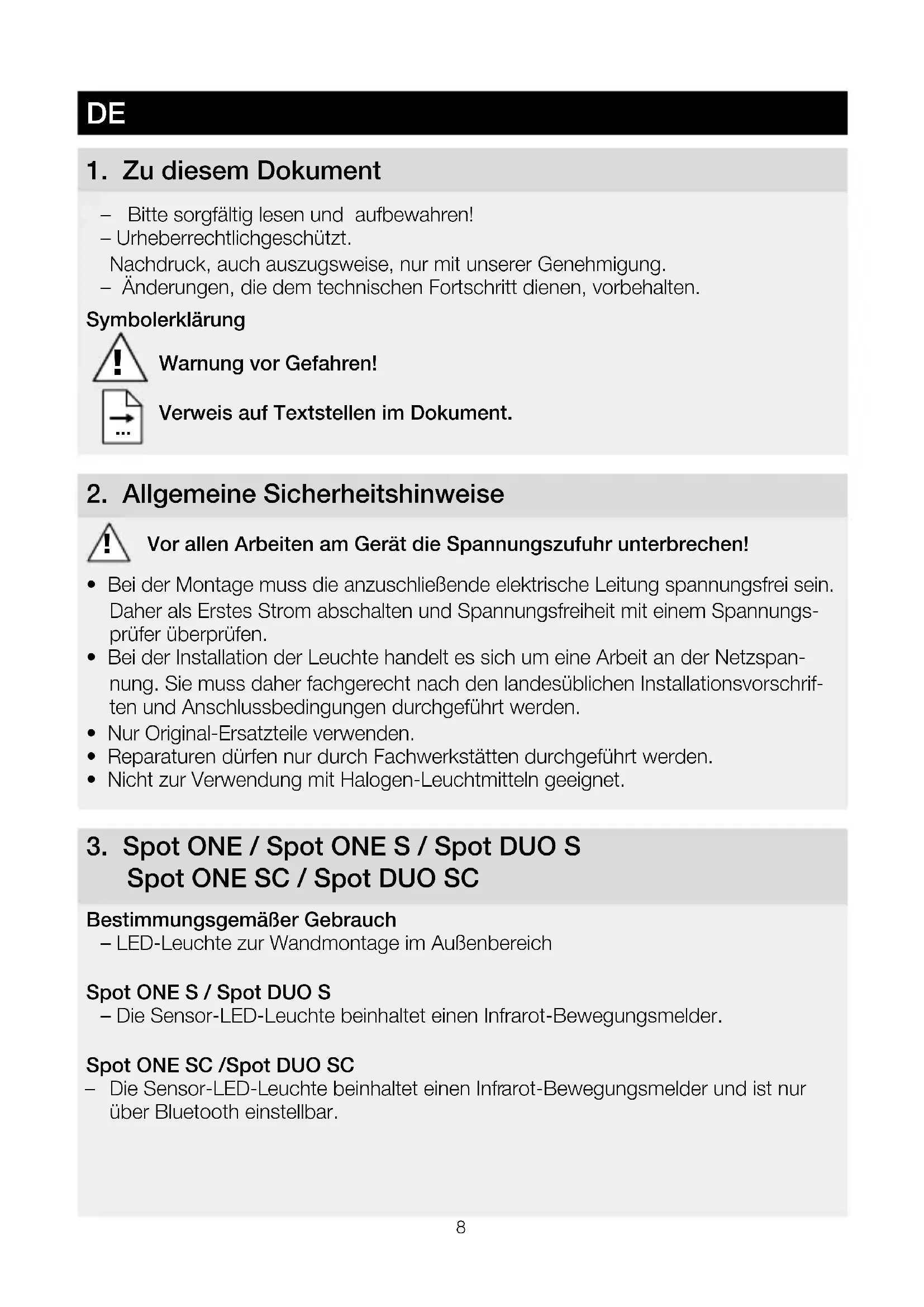

1. Zu diesen Dokument

-Bittesorgfaltiglesenund aufbewahren!
- Urheberrechtlichgeschützt.

Nachdruck, auch aussugsweise, nur mit unserer Genehmigung.
- Anderungen, die dem technischen Fortschriftdienen, vorbehalten.

Symbolerklarung

Warning vor Gefahren!

Verweis auf Textstellen im Dokument.

2. Allgemeine Sicherheitshinweise

Vor allen Arbeiten am Gerät die Spannungszufuhr unterbrechen!

• Bei der Montage muss die anzuschliebende elektrische Leitung spannungsfrei sein. Daher als Erstes Strom abschalten und Spannungsfreiheit mit einem Spannungsprüfer überprüfen.
• Bei der Installation der Leuchte handelt es sich um eine Arbeit an der Netzspannung. Sie muss daher fachgerecht nach den landesüblichen Installationsvorschriften und Anschlussbedingungen durchgeführt werden.
• Nur Original-Ersatzteile verwenden.
• Reparaturen dürfen nur durch Fachwerkstätten durchgeführt werden.
• Nicht zur Verwendung mit Halogen-Leuchtmitteln geeignet.

Bestimmungsgemäßer Gebrauch

• LED-Leuchte zur Wandmontage im Außenbereich

• Die Sensor-LED-Leuche beinhaltet einen Infrarot-Bewegungsmelder.

Die Sensor-LED-Leuche beinhaltet einen Infrarot-Bewegungsmelder und ist nur über Bluetooth einstellbar.

Nicht bestimmungsgemäßer Gebrauch

Die LED-Leuchte ist nicht dimmbar.

Nicht dimmbar

Lieferumfang Spot ONE (Abb. 3.1)

• Leuchte
• drei Schrauben
  -drei Dubei
  -drei Abstandshalter

Lieferumfang Spot DUO (Abb. 3.2)

• Leuchte
• vier Schrauben
• vier Dübel
  -vier Abstandshalter

Produktmaße

Spot ONE (Abb. 3.3)

Spot DUO (Abb. 3.4)

Produktübersicht (Abb. 3.5)

A Wandhalter
B Anschlussklemme
C Sicherungsschraube
D Leuchtenfuß
E Leuchtengehause
F Dämmerungseinstellung (nur Spot ONE S / DUO S)
G Zeiteinstellung (nur Spot ONE S / DUO S)

Erfassungsbereich Spot ONE S / DUO S (Abb. 3.6-3.8)

Lichtstärkeverteilung (Abb. 3.9)

4. Elektrischer Anschluss

Schaltplan (Abb. 4.1)

Die Netzzuleitung besteht aus einem 3-adrigen Kabel:

L = Phase (meistens schwarz, braun oder grau)

N = Neutralleiter (meistens blau)

PE = Schutzleiter (grün/gelb)

Im Zweifel mussen Sie die Leitungen mit einem Spannungsprüfer identifizieren;

anschließlich wieder spannungsfrei schalten. Phase (L), Neutraleiter (N) und Schutzleiter (PE) werden an der Anschlussklemme angeschlossen.

Wichtig:

Ein Vertauschen der Anschlüsse führ im Gerät oder Sicherungskasten später zum Kurzschluss. In thisem Fall müssen nochmals die einzelnen Leitungen identifiziert und neu verbunden werden. In die Netzzuleitung kann selbstverständlich ein Netzschalter zum Ein- und Ausschalten installiert sein.

Vernetzung

"↓" dient der Vernetung der Leuchten. Es konnen bis zu 10 Leuchten von thisem Typ parallelgeschaltet werden. (Abb. 4.1)

5. Montage

• Alle Bauteile auf Beschädigung prüfen.
• Bei Schäden das Produkt nicht in Betriebnehmen.
• Bei der Montage der Leuchte ist darauf zu achtenden, dass sie erschüttungsfrei befestigt wird.
• Geeigneten Montageort auswahlen unter Berücksichtigung der Reichweite und Bewegungserfassung.

Die{sicherste Bewegungserfassung wird erreicht, wenn das Gerat seitlich zur Gehrichtung montiert wird und keine Hindernisse (z. B. Bäume, Mauern etc.) die Sight des Sensors behindern.

Montageschritte

• Stromversorgung abschalten. (Abb. 4.1)
• Sicherungsschraube losen und Leuchtengehäuse vom Wandhalter losen. (Abb. 5.1)
• Steckklemme lösen und Leuchtengehäuse vom Wandhalter trennen. (Abb. 5.2)
  Bohrlicher anzeichnen. (Abb. 5.3)
• Löcher bohren und Dübel einsetzen. (Abb. 5.4)
  Montage Unterputz (Abb. 5.5)
• Montage Aufputz mit Abstandhaltern (Abb. 5.6)
• Sicherungsband am Wandhalter befestigen und Steckklemme aufsetzen. (Abb. 5.7)
• Anschlusskabel anschließen. (Abb. 5.8)
• Bei Vernetzung mehrerer Leuchten Sicherungslasche herausbrechen. (Abb. 5.8)
• Leuchtengehäuse auf Wandhalter aufstecken. (Abb. 5.9)
• Sicherungsschraube einschrauben. (Abb. 5.9)
• Stromversorgung einschalten. (Abb. 5.9)
• Einstellungen vornehmen "6. Funktion"

6. Funktion

• Dämmerungseinstellung: 1.000 Lux
  -Zeiteinstellung: 8 Sekunden

Dämmerungseinstellung (Abb. 6.2 F)

Die gewünschte Ansprechschwelle der Leuchte kann stufenlos von ca. 2 bis 1000 Lux eingestellt werden.

-Einstellregler auf gestellt = Tageslichtbetrieb (helligkeitsunabhängig)
-Einstellregler auf gestellt = Dammmerungsbetrieb (ca. 2 Lux)

Be der Einstellung des Erfassungsbereiches und für den Funktionstest bei Tageslicht muss der Einstellregler auf stehen.

Zeiteinstellung (Abb. 6.2 G)

Die gewündchte Leuchtdauer der Leuchte kann stufenlos von ca. 8 Sekunden bis max. 35 Minuten eingestellt werden. Durch jeder erfasste Bewegung vor Ablauf dieser Zeit wird die Zeituhr erneut gestartet.

-Einstellregler + = ca. 35 Minuten
-Einstellregler ca.8 Sekunden

Hinweis:

Nach jedem Abschaltvorgang der Leuchte ist eine erneute Bewegungserfassung für ca. 1 Sekunde unterbrochen. Erst nach Ablauf dieser Zeit kann die Leuchte bei Bewegung wieder Licht schalten.

Spot DUO S

Auslieferungszustand:

Beide Leuchtenköffe sind vernetzt und schalten immer gleichzeitig ein und aus.

Für einen individuellen Betrieb der beiden Leuchtenköffe muss die Verbindung zwischen den Klemmen entfernt werden (1 und 2).

• Dämmerungseinstellung: 2.000 Lux
  -Zeiteinstellung: 5 Sekunden

Smart Remote App

Für die Konfiguration der Leuchte mit Smartphone oder Tablet muss die STEINEL Smart Remote App aus Ihr AppStore heruntergeladen werden. Es ist ein Bluetooth-fähriges Smartphone oder Tablet erforderlich.

Android iOS

Folgende Funktionen sind über die Smart Remote App einstellbar:

• Zeiteinstellung
• Dämmerungseinstellung
• Ein- und Ausschaltzeiten
• Situative Steuerung Automatik/Manuell
  Vernetzung
• Gruppenbildung
• Benennung der Gruppen und Leuchten

Hinweis:

Nach jedem Abschaltvorgang der Leuchte ist eine erneute Bewegungserfassung für ca. 1 Sekunde unterbrochen. Erst nach Ablauf dieser Zeit kann die Leuchte bei Bewegung wieder Licht schalten.

Für zeitbasiertes ein- und ausschalten hat der Spot Connect eine interne Uhr. Diese synchronisiert sich bei jeder Bluetooth Verbindung über die Smart Remote App automatisch mit der Uhr des verbundenen Smartphones.

Um eine korrekte Funktion zu gewährleisten, muss nach einer Spanningsunterbrechung der Leuchte eine Verbindung über die Smart Remote App hergestellt werden. Die interne Uhr wird erneut mit der Smartphone-Uhr synchronisiert.

7. Schwenkbereich der Leuchte / Leuchtmittelwechsel

Schwenkbereich der Leuchte. (Abb. 7.1 / 7.2)

Leuchtmittelwechsel

• Abdeckcheibe am Leuchtengehäuse offen und herausziehen. (Abb. 7.3)
  Leuchtmittel losen und herausziehen. (Abb. 7.4)
• Neues Leuchtmittel einsetzen und festdrehen. (Abb. 7.5)
  Abdeckscheibe aufsetzen und festdrehen. (Abb. 7.6)

Wichtig:

Nur GU10-LED-Leuchtmittel bis max. 9 W verwenden.

Hinweis:

• Stellen Sie bei einem Leuchtmittelwechsel sicher, dass die Dichtung und die Dichtfläche nicht verschmutzt oder beschädigt sind.

8. Wartung

Das Produkt ist wartungsfrei.

Die Leuche kann bei Verschmutzung mit einem feuchten Tuch (ohne Reinigungsmittel) gesäubert werden.

Wichtig: Das Betriebsgerät ist nicht austauschbar.

9. Entsorgung

Elektrogeräte, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.

Werfen Sie Elektrogeräte nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

10. Konformitätserklarung

Hiermit erklart STEINEL Vertrieb GmbH, dass der Funkanlageotyp Spot ONE SC / Spot DUO SC der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.steinel.de

11. Herstellergarantie

Herstellergarantie der

STEINEL Vertrieb GmbH, Dieselstraße 80-84, 33442 Herzebrock-Clarholz

Wir beglückwūnschen Sie zum Kauf Ihres STEINEL-Produkts, das höchste Qualitätssansprüche erfüllt. Aus thisem Grund leisten wir als Hersteller Ihnen als Endkunde kein eine unentgeltliche Garantie gemäß den nachstehenden Bedingungen: Wir leisten Garantie durch kostenlose Behebung der Mängel (nach unserer Wahl: Reparatur, Austausch ggf. durch ein Nachfolgemodell oder Rückerstattung des Kaufpreises), die innerhalb der Garantiezeit auf einem Material- oder Herstellungsfehler berufen. Die Garantiezeit für Ihr erworbenes STEINEL-Produkt beträgt 3 Jahre und beginnnt mit dem Kaufdatum Ihres Produkttes. Diese Herstellergarantie lasst gesetzliche Gewährleistungsansprüche, die Ihnen als Verbraucher gegenüber dem Verkauf nach geltendem Recht einschließlich besonderer Schutzbestimmungen für Verbraucher zustehen können, unberührt. Die hier beschriebenen Leistungen gelten zusätzlich zu den gesetzlichen Gewährleistungsansprüchen und beschränken oder ersetzen diese nicht.

Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leuchtmittel. Darüber hinaus ist die Garantie ausgeschlossen:

• bei einem gebrauchsbedingten oder sonstigen natürlichen Verschleib von Produkteilen oder Mängeln am STEINEL-Produkt, die auf gebrauchsbedingtem oder sonstigem natürlichem Verschleib zugruckzuführen sind,
• bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Missachtung der Bedienungshinweise,
• wenn An- und Umbauten bzw. sonstige Modifikationen an dem Produkt eigenmächtig vorgenommen wurden oder Mängel auf die Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen zurückzuführen sind, die keine STEINEL-Originalteile sind,
• wenn Wartung und Pflege der Produkte nicht entsprechend der Bedienungsanleitung erfolgt sind,
• wenn Anbau und Installation nicht gemäß den Installationsvorschriften von STEINEL ausgeführrt wurden,
• bei Transportschäden oder -verlusten.

Die Garantie gilt für sümmtliche STEINEL-Produkte, die in Deutschland gekauft und verwendet werden. Es gilt deutsches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG).

Geltendmachung

Wenn Sie Ihr Produkt reklamieren wollen, senden Sie esitte vollständig und frachtfrei mit dem Original-Kaufbeleg, der die Angabe des Kaufdatumss und der Produktbezeichnung enthalten muss, an ihren Handler oder direkt an uns, die STEINEL Vertrieb GmbH - Reklamationsabteilung -, Dieselstraße 80-84, 33442 Herzebrock-Clarholz. Wir

empfehlen Ihnen dazu, ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfältig aufzubewahren. Für Transportkosten und -risiken im Rahmen der Rücksendung übernehmen wir keine Haftung.

JAHRE

HERSTELLER

GARANTIE

12. Technische Daten
Abmessungen(Ø × T)(H × B × T)	Spot ONE/ONES/ONE SC: Ø 97 × 175 mmSpot DUO S / DUO SC: 98 × 247 × 175 mm
Netzspannung 220-240 V, 50/60Hz
Leistungsaufnahme (Pon) * Spot ONE: 6,7 WSpot ONE S: 7,5 WSpot ONE SC: 7,9 W		Spot DUO S: 2 × 7,5 WSpot DUO SC: 14,6 W
Lichtstrom / Helligkeit Leuchte * Spot ONE:512 Im; 76,4 lm/WSpot ONE S:512 Im 68,6 lm/WSpot ONE SC:512 Im; 66,6 lm/W		Spot DUO S:2 × 512 Im; 68,6 lm/WSpot DUO SC:1024 Im; 70,1 lm/W
Standby (Leuchte) Spot ONE S:2 × 0,5 WSpot ONE SC: ,42 W		Spot DUO S: 2 × 0,5 WSpot DUO SC: 0,42 W
Lichtstrom Leuchtmittel 620 Im 92,5 lm/W
Leistungsaufnahme Leuchtmittel 6,7 W
Standby Network Spot ONE SC: 0,42 W Spot DUO SC: 0,42 W
Farbtemperatur * 3.000 K (warmweiß)
Farbwiedergabeindex * Ra >80
Mittlere Bemessungs lebensdauer *	L70B50 bei 25°C: >20.000 Std.
Farbkonsistenz SDCM *	Anfangswert: 6
Lichtstärkeverteilung *
Sensortechnik	Spot ONE/DUO S, ONE/DUO SC: Passiv Infrarot
Erfassungsbereich:	Spot ONE/DUO S, ONE/DUO SC: 90°
Erfassungswinkel	Spot ONE/DUO S, ONE/DUO SC: 90°
Erfassungsbereich:Öffnungswinkel	Spot ONE/DUO S, ONE/DUO SC: max. 10 m
Erfassungsreichweite	Spot ONE/DUO S, ONE/DUO SC: GU10-LED-Leuchtmittel (max. 9 W)
Leuchtmittel
Zeiteinstellung	Spot ONE/DUOS:	8 s - 35 min
	Spot ONE/DUOSC:	5 s - 60 min
Dämmerungseinstellung	Spot ONE/DUOS:	2-1.000 Lux
	Spot ONE/DUOSC:	2-2.000 Lux
Schutzart IP44
Schutzklasse I
Umgebungstemperatur -20 - +40 °C
Frequenz Bluetooth	Spot ONE/DUOSC:	2,4 - 2,48 GHz
Sendeleistung Bluetooth	Spot ONE/DUOSC:	5 dBm/3 mW
Energieeffizienzklasse Dieses Produkt enthalt eine / zwei Lichtquelle / Lichtquellen der Energieeffizienzklasse „F".

• für beiliegendes LED-Leuchtmittel

13. Betriebsstörungen

Störung Ursache Abhilfe

LED-Leuche schaltet nicht ein	■ Sicherung hat ausgelöst, nicht eingeschaltet, Leitung unterbrochen	■ Sicherungeinschalten, tauschen, Netzschalter einschalten; Leitung mit Spanningsprüfer überprüfen
	■ Kurzschluss	■ Anschlüsseüberprüfer
	■ Leuchtmittel defekt	■ Leuchtmittel wechseln
Sensor-LED-Leuche schaltet nicht ein	■ bei Tagesbetrieb, Dämmerungseinstellung steht auf Nachbetrieb	■ neueinstellen
	■ NetzschalterAUS	■ Einsalten
	■ Sicherung hat ausgelöst	■ Sicherungeinschalten, tauschen, elev. An-schlass überprüfen
	■ Erfassungsbereichnicht gezielt eingestellt	■ neujustieren
Sensor-LED-Leuche schaltet nicht aus	■ dauernde Bewegung im Erfassungsbereich	■ Bereichkontrollieren und elev. neu justieren bzw. abdecken
Sensor-LED-Leuche schaltet immer EIN/AUS	■ Tiere bewegen sich im Erfassungsbereich	■ Sensorhöher schwenken; Bereich umstellen
Sensor-LED-Leuche schaltet unerwänscht ein	■ Wind bewegt Bäume und Sträucher im Erfas-sungsbereich	■ Bereichumstellen
	■ Erfassung von Autos auf der Straße	■ Bereichumstellen
	■ plätzliche Temperatur-veränderung durch Witterung (Wind, Regen, Schnee) oder Abluft aus Ventilatoren, offen Fenstern	■ Bereichverändern, Montageort verlegen
	■ Sensor-LED-Leuche schwankt (bewegt sich) durch z. B. Windboen oder starken Nieder-schlag	■ Sensor-LED-Leuche auf einen festen Unter-grund montieren
