HASZNÁLATI ÚTMUTATÓ PROPULLATOR 2000C MSW

Rev. 10.03.2022 A termék megfelel a biztonsági előírásoknak. Vegye gyelembe a használati utasításokat. Termék újrahasznosítás FIGYELEM! vagy MEGJEGYZÉS! Felhívja a gyelmet bizonyos körülményekre (általános gyelmeztető jel). Használjon kézvédő felszerelést Használjon fülvédőt Használjon szemvédőt Használjon porvédelmet (a légzőrendszer védelme érdekében) Használjon arcvédőt Elektromos feszültségre való gyelemfelhívás FIGYELEM! Figyelmeztetés a behúzás veszélyére FIGYELEM! Kézsérülés esélyére való gyelemfelhívás MEGJEGYZÉS! A használati útmutatóban található képek csak illusztrációk, ezért eltérhetnek az adott gép tényleges kinézetétől. Az eredeti használati útmutató német nyelven készült. A további nyelven készített leírások német nyelvről fordítottak.

2. Biztonságos használat

Elektromos berendezések: FIGYELEM! Olvassa el az összes biztonsági utasítást és gyelmeztetést. A gyelmeztetések és utasítások gyelmen kívül hagyása áramütést, tüzet és / vagy súlyos sérüléseket vagy halált okozhat. A kézikönyvben található gyelmeztetésekben és leírásokban szereplő "készülék" vagy "termék" kifejezés az Oroad csörlő-re vonatkozik. Ne használja a készüléket nagyon magas páratartalmú helyiségekben / víztartályok közvetlen közelében. Ne engedje, hogy a készülék nedves legyen. Áramütés veszélye! Ne helyezze a kezét vagy tárgyat a működő készülékbe!

3.1 Elektromos biztonság

a) Tartsa munkahelyét tisztán és jól megvilágítva. Rendetlenség vagy rossz megvilágítás balesetekhez vezethet. Előre tekintően cselekedjen, gyeljen arra, hogy mit kell csinál és cselekedjen józan ésszel a készülék használata során. b) Ne használja a készüléket robbanásveszélyes környezetben, például gyúlékony folyadékok, gázok vagy porok jelenlétében. Az eszközök szikrákat generálnak, ezek meggyújthatják a port vagy a gőzöket. c) Sérülés vagy meghibásodás esetén a készüléket azonnal ki kell kapcsolni és erről egy meghatalmazott embert kell értesíteni. d) Ha nem biztos abban, hogy az eszköz megfelelően működik, forduljon a gyártó szervízéhez. e) Javítást csak a gyártó szervíze végezhet. Ne próbálkozzon azzal, hogy maga javítja! f) Láng vagy tűz esetén a készülék oltásához csak poroltó vagy szén-dioxid-oltó készüléket (CO

szabad használni. g) Gyerekek és illetéktelen személyek nem tartózkodhatnak a munkahelyen. (Figyelmetlenség miatt elvesztheti az eszköz feletti vezérlést) FIGYELEM! E eszközzel történő munka során biztosítja, hogy illetéktelenek és gyerekek megfelelő távolságban maradjanak a munka elvégzése során. 3.2. Személyes biztonság a) Az eszköz használata nem megengedett fáradtság, betegség, alkohol, drogok vagy gyógyszerek hatása alatt, ha ez korlátozza a készülék kezelésének képességét. b) Legyen körültekintő és józan ésszel kezelje e gépet. Egy pillanatnyi gyelmetlenség a munka közben súlyos sérülésekhez vezethet. c) Használjon személyi védőfelszerelést, amely alkalmas az eszköz használatához és a szimbólummagyarázat 1-es pontjában megnevezésre kerültek. Megfelelő, tanúsított személyes védőeszközök használata csökkenti a sérülések kockázatát. d) A véletlen bekapcsolás elkerülése érdekében ellenőrizze, hogy a kapcsoló ki van-e kapcsolva, mielőtt csatlakoztatná az áramforrást. e) Ne becsülje túl a képességeit. Tartson egyensúlyt a munka közben. Ez váratlan helyzetek esetén jobb eszközvezérlést biztosít. f) Ne viseljen laza ruhát vagy ékszereket. Haját, ruháját vagy kesztyűjét ne tartsa a mozgó alkatrészek közelébe. A laza ruházatot, ékszereket vagy a hosszú hajat a mozgó alkatrészek behúzhatják. g) Távolítson el minden beállítószerszámot vagy kulcsot, mielőtt az eszközzel elkezd dolgozni. Egy szerszám vagy egy gomb, mely az eszköz forgó részein marad, sérülésekhez vezethet. 3.3. A készülék biztonságos használata a) Ne hevítse túl a készüléket. Csak megfelelő szerszámokat használjon az adott feladathoz. A megfelelően kiválasztott szerszámok, melyek a munkára lettek kialakítva, jobban végzik el ezt. b) Ne használja a készüléket, ha a BE-/KI-kapcsoló nem megfelelően működik (nem kapcsol be vagy ki). Azok a készülékek, amelyeket a kapcsolóval nem lehet irányítani, veszélyesek, nem működnek és ezért ezeket meg kell javíttatni. c) Válassza le az eszközt az áramellátásról, mielőtt valamint beállítana, alkatrészt kiszerelne vagy a szerszámot lerakná. Egy ilyen megelőző intézkedés csökkenti a véletlen üzembe helyezés kockázatát. d) A nem használt szerszámokat gyermekektől és illetéktelen személyektől távol kell tartani, akik nem ismerik sem magát a készüléket, sem a hozzáillő használati útmutatót. Tapasztalatlan személyek kezében ilyen eszközök veszélyt jelenthetnek. e) Tartsa a készüléket tökéletes állapotban. Minden használat előtt ellenőrizze, hogy vannak-e sérülések a mozgó vagy szilárd alkatrészeken

A készülék hosszú és megbízható üzemelése érdekében ügyeljen a megfelelő kezelésre és karbantartásra, mely a jelen szereplő utasításokban kerül meghatározásra. Az útmutatóban megadott műszaki adatok és specikációk aktuálisak. A gyártó fenntartja a jogot arra, hogy változtasson a minőség javítása érdekében. A műszaki fejlődés és a zajcsökkentés gyelembevételével a készüléket úgy lett tervezve és gyártva, hogy minimalizálja a zajkibocsátás.

SZIMBÓLUMOK MAGYARÁZATA

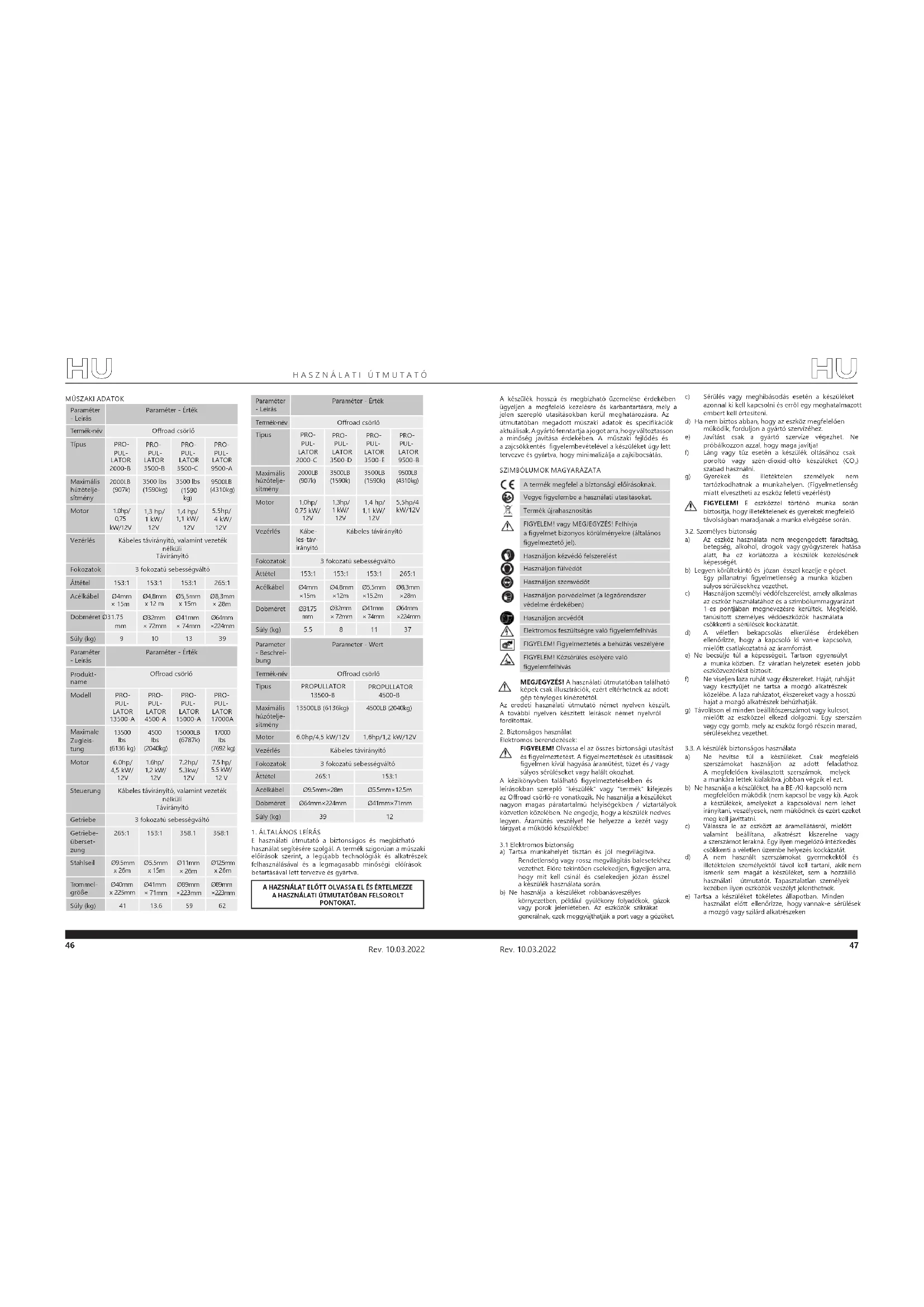

Parameter - Beschrei- bung Parameter - Wert Termék-név Oroad csörlő Típus PROPULLATOR 13500-B PROPULLATOR 4500-B Maximális húzótelje- sítmény 13500LB (6136kg) 4500LB (2040kg) Motor 6.0hp/4,5 kW/12V 1,6hp/1,2 kW/12V Vezérlés Kábeles távirányító Fokozatok 3 fokozatú sebességváltó Áttétel 265:1 153:1 Acélkábel Ø9.5mm×28m Ø5.5mm×12.5m Dobméret Ø64mm×224mm Ø41mm×71mm Súly (kg) 39 12 Paraméter - Leírás Paraméter - Érték Produkt- name Oroad csörlő Modell PRO- PUL- LATOR 13500-A PRO- PUL- LATOR 4500-A PRO- PUL- LATOR 15000-A PRO- PUL- LATOR 17000A Maximale Zugleis- tung

12 V Steuerung Kábeles távirányító, valamint vezeték nélküli Távirányító Getriebe 3 fokozatú sebességváltó Getriebe- überset- zung 265:1 153:1 358.1 358:1 Stahlseil Ø9.5mm x 26m Ø5.5mm x 15m Ø11mm × 26m Ø12.5mm x 26m Trommel- größe Ø40mm x 225mm Ø41mm × 71mm Ø89mm ×223mm Ø89mm ×223mm Súly (kg) 41 13.6 59 62 Paraméter - Leírás Paraméter - Érték Termék-név Oroad csörlő Típus PRO- PUL- LATOR 2000-B PRO- PUL- LATOR 3500-B PRO- PUL- LATOR 3500-C PRO- PUL- LATOR 9500-A Maximális húzótelje- sítmény 2000LB (907k) 3500 lbs (1590kg) 3500 lbs (1590 kg) 9500LB (4310kg) Motor 1.0hp/ 0,75 kW/12V 1,3 hp/ 1 kW/ 12V 1,4 hp/ 1,1 kW/ 12V 5.5hp/ 4 kW/ 12V Vezérlés Kábeles távirányító, valamint vezeték nélküli Távirányító Fokozatok 3 fokozatú sebességváltó Áttétel 153:1 153:1 153:1 265:1 Acélkábel Ø4mm × 15m Ø4,8mm x 12 m Ø5,5mm x 15m Ø8,3mm × 28m Dobméret Ø31.75

Paraméter - Leírás Paraméter - Érték Termék-név Oroad csörlő Típus PRO- PUL- LATOR 2000-C PRO- PUL- LATOR 3500-D PRO- PUL- LATOR 3500-E PRO- PUL- LATOR 9500-B Maximális húzótelje- sítmény 2000LB (907k) 3500LB (1590k) 3500LB (1590k) 9500LB (4310kg) Motor 1,0hp/ 0,75 kW/ 12V 1,3hp/ 1 kW/ 12V 1,4 hp/ 1,1 kW/ 12V 5,5hp/4 kW/12V Vezérlés Kábe- les-táv- irányító Kábeles távirányító Fokozatok 3 fokozatú sebességváltó Áttétel 153:1 153:1 153:1 265:1 Acélkábel Ø4mm ×15m Ø4,8mm ×12m Ø5,5mm ×15.2m Ø8,3mm ×28m Dobméret Ø31.75

E használati útmutató a biztonságos és megbízható használat segítésére szolgál. A termék szigorúan a műszaki előírások szerint, a legújabb technológiák és alkatrészek felhasználásával és a legmagasabb minőségi előírások betartásával lett tervezve és gyártva. AHAZSNÁLAT ELŐTT OLVASSA EL ÉS ÉRTELMEZZE

1. Csatlakozó a kábel távirányító számára

4. Tengelykapcsoló vezérlőkar

5. Görgőkkel ellátott vezetők

6. Vezeték nélküli távirányító

8. Kábeles távirányító

20. Ha egy terhet mozgat, a kötelet hagyja lassan

felemelkedni és állítsa meg az eszközt, ha ez már feszültség alatt van. Ellenőrizze az összes komponenst: Kampórögzítés, esetleg blokk rögzítések és hevederek.

21. Ha a csörlőt nehéz terhekhez használják, helyezze

a sebességváltót üres helyzetbe, húzza be a kéziféket és helyezzen elgurulás gátlókat a kerekek alá.

22. NA HASZNÁLJA A CSÖRLŐT TÁRGYAK

RÖGZÍTÉSÉHEZ SZÁLLÍTÁSNÁL. Használjon ehhez más eszközöket, mint például hevedereket.

23. CSAK GYÁRTÓ ÁLTAL JÓVÁHAGYOTT KAPCSOLÓKAT;

TÁVIRÁNYÍTÓKAT ÉS KIEGÉSZÍTŐKET HASZNÁLJON. A nem gyárilag jóváhagyott alkatrészek sérülést vagy kárt okozhatnak és érvényteleníthetik a garanciát.

24. A CSÖRLŐ EGYIK ALKATRÉSZÉT SE VÁLTOZTASSA

MEG VAGY HEGESSZE; ez az eszköz felépítését befolyásolhatja és a garanciát érvényteleníti. A CSÖRLŐT NE CSATLAKOZTASSA – 220V- OS VAGY 110V-OS - ÁRAMKÖRÖKHÖZ. EZ ÁTÉGÉSHEZ VEZETHET ÉS ELEKTROMOS ÁRAMÜTÉS KOCKÁZATÁVAL JÁR.

25. Soha ne hagyja hogy a csörlő vagy a kötél rángatós

26. Különösen legyen óvatos, ha egy terhet húz vagy

leenged rámpán vagy lejtőn. Figyelem: Rakodás közben nem tartózkodhatnak személyek, állatok vagy sérülés által fenyegetett tárgyak az eszköz közelében.

27. Amikor befejezte a csörlő használatát, tekerje fel

28. Soha ne menjen a feszes kötél alá vagy fölé.

29. Használjon szem- és fülvédőt.

30. A csörlőt, a kapcsolót és a kábelt tisztán kell tartani

a biztonságos működés biztosítása érdekében.

31. Ne használja a készüléket túl sokáig nehéz terhelés

alatt. Az elektromos csörlőt szakaszos működésre tervezték, ezért nem szabad folyamatosan használni. A készülék működési idejének a lehető legrövidebbnek kell lennie. Ha a csörlőmotor nagyon felforrósodik, állítsa le a gépet és hagyja néhány percig lehűlni. Soha ne húzzon a készülékkel egy percnél tovább, ha maximális terheléssel vagy ehhez közeli terheléssel dolgozik.

4. Használati feltételek

Terepjáró csörlőket, melyek a gépjárművek támogatásához lettek kialakítva nehéz terepeken, úgy kell használni, hogy a végüket egy stabil és elegendő erős környezeti elemhez rögzítjük. Különösen akkor kerül használatra, ha a gépjármű elakad és nem képes a sáros, laza, egyenetlen vagy meredek terepen mozogni. A csörlő nem alkalmas emelésre és ipari használatra. A nem megfelelő használat által okozott károkért kizárólag az üzemeltető felel.

A bemutatott modellek: PROPULLATOR 9500-A, 3500- B PROPULLATOR, PROPULLATOR 4500-B. Más modellek szerkezete nagyon hasonló.

3. Tengelykapcsoló gomb

4. Görgőkkel ellátott vezetők

5. Kábeles távirányító

3. Görgőkkel ellátott vezetők

4. Tengelykapcsoló gomb

9. Kábeles távirányító

10. Egy nehéz takarót vagy kabátot a kötélre helyezni

a kampó körül ha nehéz súlyokat húz (ábra alul). Kötélkárosodás során ez az anyag csillapítóként viselkedik, mely a kötél ütését csillapítja.

11. A CSÖRLŐT NE HASZNÁLJA SZEMÉLYEK

MEGEMELÉSÉHEZ VAGY SZÁLLÍTÁSÁHOZ.

12. A csörlő nem tárgyak emelésére lett kialakítva.

13. KERÜLJE EL A HOSSZÚ MUNKÁT EXTRÉM

SZÖGFELTÉTELEK MELLETT (ábra alul), mivel ezáltal a kötél a dobra egyoldalasan tekeredik fel. A kötél így beragadhat. A kötél és a teljes csörlő károsodásának veszélye.

15. A csörlőt mindig használja a területre való teljes

kilátással – a kampótól a csörlőig.

16. Tartozékokat, mint bilincseket, blokkokat vagy

hevedereket a csörlőhöz gondosan meg kell választani és rendszeresen ellenőrizni. Már kisebb sérülések is csökkenthetik ennek erejét.

ELÖTT MINDIG TÁVOLÍTSA EL AZ AKKUMULÁTOR ÖSSZEKÖTŐ KÁBELT (VESZÉLYES TERÜLET), hogy az eszköz nehogy hirtelen megálljon. Nem megfelelő Helyes Egykötél Duplakötél

2. A KÉZIKÖNYV ELOLVASÁSA ÉS MEGÉRTÉSE UTÁN

MEG KELL TANULNI A CSÖRLŐ HASZNÁLATÁT. A csörlő felszerelése után néhány gyakorlati munkamenetet el kell végezni, hogy megtanulja a csörlő használatát, mielőtt ténylegesen használni kezdené.

3. NE "segítsen" az autónak, amikor ezt húzza

(hajtásrendszerrel). A csörlő munkájának és az autó hajtásának kombinálásával a csörlőhúzó és a kötél túlterhelhető.

4. TARTSON ÜRES TERÜLETET A KÖTÉL KÖRÜL.

Használat során a csörlő közelében nem tartózkodhatnak személyek. MINDIG TARTSON MEGFELELŐ TÁVOLSÁGOT A KÖTÉLTŐL/KAMPÓTÓL ÉS A CSÖRLŐTŐL. HA BÁRMELYIK ALKATRÉSZ MEGSÉRÜLNE, EGY MEGFELELŐ TÁVOLSÁGOT KELL TARTANI AZ ESZKÖZ MŰKÖDÉSI TERÜLETÉTŐL.

(darabok és alkatrészek törése vagy egyéb körülmények, amelyek befolyásolhatják a gép biztonságos működését). Sérülés esetén a készüléket használat előtt meg kell javíttatni. f) Tartsa a készüléket távol gyermekektől. g) A berendezés javítását és karbantartását csak szakképzett személyzet végezhet el és csak eredeti alkatrészek használatával. Ez biztosítja a biztonságot a használat közben. h) Az egység tervezett működésének biztosítása érdekében, ne távolítson el gyárilag felszerelt borítókat vagy csavarokat.

i) Az eszköz szállításakor és a tárolási helyről történő

mozgatásakor gyelembe kell venni annak országnak a biztonsági- és higiéniai előírásait, ahol a készüléket használják. j) Kerülje az olyan szituációkat, amikor a készülék működés közben a nagy terhelés miatt leáll. Ez a meghajtó alkatrészek túlhevüléséhez vezethet, ami a készülék meghibásodását okozhatja. k) Ne érintsen meg a mozgó alkatrészeket vagy tartozékokat, kivéve ha az eszköz le van választva a tápellátásról. 3.4. Csörlő biztonságos használata

1. A csörlő maximális terhelése egyetlen kötélen,

a dob oldalán lévő első tárcsára történik. TILOS A KÉSZÜLÉKET TÚLTERHELNI. NE HÚZZON NAGY TERHEKET HOSSZABB IDŐSZAKON KERESZTÜL. Ne tartsa a beindított csörlőt, ha a motor túlterhelés miatt leáll. A túlterhelés károsíthatja a csörlőt és a kötelet, valamint veszélyes helyzetet teremthet a kezelő számára. MAGAS TERHELÉSEK SORÁN EGY OPCIONÁLIS KÖTÉLGÖRGŐ HASZNÁLATÁT AJÁNLJUK, MELY A KÖTELET TEHERMENTESÍTI. Ez kb. 50 %-al csökkenti a csörlő tényleges terhelését és a kötél feszültségét. Az autó motornak működnie kell, amíg a csörlő dolgozik. Ha a csörlő dolgozik, amikor a motor ki van kapcsolva, lehetséges hogy az akkumulátornak nincsen elegendő ereje az autó motor indításához. A kötél cseréjét mindig a gyártó katalógusszámának megfelelő kötélre kell cserélni (kérje a forgalmazótól az alkatrészek katalógusát). A csörlő rögzítőelemeit is rendszeresen ellenőrizni kell. Biztosra menni, hogy a csavarok jól meg vannak húzva.

KEVESEBB MINT 5 GÖRGŐ MARAD. A kötélrögzítés nem tudna ellenállni a terhelésnek.

8. TARTSON BIZTONSÁGOS TÁVOLSÁGOT

A CSÖRLŐHÖZ, MEGFESZÍTETT KÖTÉLHEZ ÉS KAMPÓHOZ, HA AZ ESZKÖZ ÉPPEN ÜZEMBEN VAN. Soha ne nyújtsa az ujját a kampóhoz, a sérülés veszélye fenn áll. Ha a kampó kiakad, az ujj levágódhat. SOHA NE HELYEZZE A KEZÉT A KÖTÉLRE VAGY NE MOZGASSA A KÖTELET KÉZZEL. HÚZÁSKOR MINDIG HASZNÁLJA A KÖTÉLTARTÓT.

9. SOHA NE RÖGZÍTSE A KAPÓT KÖZVETLENÜL

A KÖTÉLHEZ. A kötél megsérülhet. Ajánlatos a hevedert egy elegendő vastagsággal rendelkező bilincsel összekötni, amelyhez megfogathatja a kampót.50 Rev. 10.03.2022

• Húzza meg a tengelykapcsológombot úgy, hogy a retesz kihúzódjon és forgassa el a gombot az blokkolással együtt 90 °-ban. Majd engedje el és hagyja ebben a helyzetben, hogy a gép orsójának dobja szabadon foroghasson.

4.4 Tisztítás és karbantartás

• A készülék hajtóelemei nem igényelnek kenést.

• Rendszeresen ellenőrizze, hogy az összes gépcsavar megfelelően meg van-e húzva.

• Rendszeresen ellenőrizze a készülék elektromos kábeleinek csatlakozását.

• Rendszeresen tisztítsa meg a készüléket a por, homok és egyéb szennyeződések eltávolítása érdekében. Kötél cseréje:

1. Győződjön meg arról, hogy a kötél nincs teher alatt.

2. Allítsa a tengelykapcsolót abba helyzetbe, ahol

a kötelet könnyen le tudja tekerni.

3. Tekerje le az egész kötelet a dobról.

4. Lazítsa meg a kötél végét megfogó csavart a dobon

és távolítsa le a kötelet.

5. Helyezze be az új kötél végét úgy, hogy az látható

legyen a másik oldal nyílásában és húzza meg a kötelet a szorítócsavarral.

6. Állítsa a tengelykapcsolót abba a helyzetbe, ahol

a motor fordulatszáma átadásra kerül a feltekerő orsóra.

7. Indítsa el a csörlőt és tekerje fel a kötelet a dobra.

Megjegyzés: A sérült acélkábelt mindig cserélje ki egy azonos alkatrészre.

• Fordítsa el a kart az „OUT DISENGAGED” helyzetbe, hogy az eszköz orsóját szabadon tudja fordítani.

• Fordítsa el a kart az "IN ENGAGED" helyzetbe, hogy a motor fordulatszáma továbbadásra kerüljön a gép tengelyének dobjába.

3. Fogja meg a csörlő kampóját és húzza ki a kívánt

távolságig. Ezután rögzítse a húzandó tárgyhoz vagy a környezetben található szilárd, stabil és kellő ellenálló erővel rendelkező elemhez, amely rögzítési pontként szolgál a jármű magához húzásához a csörlővel. MEGJEGYZÉS: A munka megkezdése előtt menjen biztosra, hogy legalább öt kör feltekert acélkábel található a dobon.

4. Kapcsolja a tengelykapcsolót (modell szerint) abba

a helyzetbe, amelyben a motor hajtása átadásra kerül az orsóra. FIGYELMEZTETÉS: A munka megkezdése előtt a tengelykapcsolónak teljesen be kell akadnia. Soha ne kapcsolja be a forgatógombot, amikor a dob forog. A tengelykapcsoló vezérlése a gyártási folyamatban beállításra és nem változtatható meg. Ne próbálja meg újra beállítani a tengelykapcsoló működését.

5. Nyomja meg és tartsa lenyomva a „IN”-gombot

a távirányítón, ezzel feltekerve a kábelt, vagy nyomja meg a „OUT”-gombot és tartsa lenyomva, ezzel kiengedve a kötelet. Minden gomb elengedése után várjon egy kicsit, míg a motor megáll, mielőtt dob forgásirányát megváltoztatná.

6. Használat után tekerje fel a kábelt.

TENGELYKAPCSOLÓ VEZÉRLÉSE

Típusától függően hajtsa végre a következő: MODELLEK: PROPULLATOR 3500-C, PROPULLATOR 4500-A,

PROPULLATOR 3500-E, PROPULLATOR 4500-B

• Forgassa a tengelykapcsoló gombot a "FREESPOOL" állásba, hogy a gép orsójának dobja szabadon foroghasson.

• Fordítsa a tengelykapcsoló gombot a "ENGAGED" helyzetbe, hogy a motor fordulatszáma továbbadásra kerüljön a gép tengelyének dobjába.

• Húzza meg a tengelykapcsológombot és forgassa el úgy, hogy a gombot a reteszeléssel együtt be tudja nyomni. Így a motor fordulatszáma továbbításra kerül a készülék dobjára.

4.2 Működésre való felkészülés

Összeszerelés Az eszköz megfelelő működésének előfeltétele a megfelelő telepítés az üzemeltetési utasítások alapján.

1. Szerelje fel a csörlőt egy járműre vagy más tárgyra

a M8x30 csavarok és alátétek használatával (használhat egy másik hasonló csavart is). Használja a lemezt rögzítőlemezes modellek esetén. Szerelje fel a vezetőket a négy henger és a csavarok használatával.

2. Vezessen két pár kábelt a vezetőegységtől

a motorhoz és az akkumulátorhoz. Kábelcsatlakozás a modelleknél: PROPULLATOR 2000- B, PROPULLATOR 3500-B, PROPULLATOR 2000-C, PROPULLATOR 3500-D

• Csatlakoztassa a rövid piros kábelt a csörlőmotor pozitív pólusához (+).

• Csatlakoztassa a rövid fekete kábelt a csörlőmotor negatív pólusához (-).

• Csatlakoztassa a hosszú piros kábelt az akkumulátor pozitív (+) pólusához.

• Csatlakoztassa a hosszú fekete kábelt az akkumulátor negatív (-) pólusához.

• Csatlakoztassa a vezetékes távirányítót az alábbi ábra szerint. A PROPULLATOR 2000-C modell esetén az eszközt és a távirányítót egységként kezeli. Akku Steuerungsgerät* Motor der Seilwinde Rot Schwarz Rot Blau Gelb Weiß Schwarz Schwarz Rot Kabel- Fernbedienung*

2. Lásd a dob forgási irányát. Kapcsolja a tengelykapcsolót

az üres helyzetbe, húzza ki a kötél egy rövid részét a dobból, hogy ellenőrizhesse az elektromos vezetékek megfelelő csatlakoztatását (pl. 0,5 m) és kapcsolja a tengelykapcsolót abba a helyzetbe, amelybe a motor fordulatszáma továbbítandó. Nyomja meg az "IN" gombot a készülék távirányítóján. Ha a kábel behúzódik, akkor helyesen végezte el az összekötést. Ellenkező esetben változtassa meg a kábel csatlakozását a motorhoz és ismételje meg a folyamatot.

4.3 Készülékkel való munkavégzés

Tippek a csörlő élettartamának meghosszabbítása érdekében

1. HÚZZA A KÖTELET SZOROSAN A DOBRA. Ne hagyja,

hogy a kötél meglazuljon. Ha a kötél túl laza, akkor teher alatt a dob mélyebb rétegei közé beragadhat és így összenyomódást és veszélyes károkat okozhat. Ennek elkerülése érdekében a kötelet mindig feszesen kell tartani és fel kell tekerni. Minden használat után előnyös a kötelet könnyű terhelés mellett feltekerni. Ehhez az egyik lehetőség, hogy a kampót rögzíti valahol egy alacsony emelkedőn és a járművet a kampóhoz húzza.

2. NE HEVÍTSE TÚL A MOTORT. Kérjük ne feledje,

hogy a csörlő szakaszos munkafolyamatokhoz használandó. A motor felmelegedhet hosszabb munka vagy nagy terhelések után. A belső alkatrészek melegebbek, mint a ház. A motor hőmérsékletének ellenőrzéséhez állítsa meg a munkát és óvatosan érintse meg az eszköz házat. Ha forró (ég), hagyja abba a munkát és hagyja lehűlni a motort.

3. A csörlő és a kötél élettartamának maximalizálása

érdekében használjon blokkot, amikor nehéz súlyokat húz. Ha a csörlőmotor túlterhelt, azonnal állítsa le az ellátást.

4. A rakománynak egy helyről történő mozgatásához

szükséges erő általában sokkal nagyobb, mint a mozgásban tartáshoz szükséges erő. KERÜLJE EL MUNKA KÜZBEN A GYAKORI MEGÁLLÁST ÉS

5. Kerülni kell a kötél meghajlását.

1. Ellenőrizze, hogy az összeszerelési munkálatok

megfelelően lettek-e elvégezve.

2. Kapcsolja a tengelykapcsolót (modell szerint) abba

a helyzetbe, amelyben a tárcsás orsó szabadon forog és kézzel hajtható. Kábelcsatlakozás a modelleknél: PROPULLATOR 9500-

• Csatlakoztassa a piros kábelt az akkumulátor pozitív (+) pólusához.

• Csatlakoztassa a fekete kábelt az akkumulátor negatív (-) pólusához.

• Csatlakoztassa a vezetékes távirányítót a csörlő vezérlőegységéhez. Kábelcsatlakozás a modelleknél: PROPULLATOR 3500- C, PROPULLATOR 4500-A, PROPULLATOR 3500-E, PROPULLATOR 4500-B

1. A kábeleket a következő séma szerint kell

csatlakoztatni, amelyre a vezetékes távirányító elve épül.

piros fekete fekete kék piros fekete piros Akkumulátor fehér sárga fehér a távirányító Motor sárga52 Rev. 10.03.2022
