KÄYTTÖOHJE PROPULLATOR 2000C MSW

Rev. 10.03.2022 Tuote täyttää sitä koskevien turvallisuusstandardien vaatimukset. Lue ohje ennen käyttöä. Tuote on kierrätettävä. HUOMIO! tai VAROITUS! tai MUISTA! kuvaavat kyseistä tilannetta (yleinen varoitusmerkki). Käytä suojakäsineitä Käytä kuulosuojaimia. Melulle altistuminen voi aiheuttaa kuulon menetyksen. Käytä suojalaseja. Käytä pölymaskia (hengitysteiden suojaus). Käytä kasvosuojainta Sähköiskun vaara HUOMIO! Pyöriviä osia HUOMIO! Kämmenen puristumisvaara ENNEN KÄYTÖN ALOITTAMISTA TÄMÄ OHJE ON LUETTAVA HUOLELLISESTI JA YMMÄRRETTÄVÄ. Laitteen pitkän ja luotettavan toiminnan varmistamiseksi on välttämätöntä huolehtia sen oikeasta käytöstä ja huollosta tämän käyttöohjeen sisältämien ohjeiden mukaisesti. Tämän ohjeen sisältämät tekniset tiedot ja spesikaatiot ovat ajan tasalla. Valmistaja pidättää oikeuden laadun parantamiseen liittyviin muutoksiin. Tekniikan kehityksen ja melun vähentämismahdollisuudet huomioiden laite on suunniteltu ja rakennettu siten, että melupäästöistä aiheutuva riski on rajoitettu alimmalle tasolle. Symbolien selitykset HUOMIO! Tämän käyttöohjeen kuvat ovat vain viitteellisiä ja joissakin yksityiskohdissa ne voivat poiketa tuotteen todellisesta ulkonäöstä. Alkuperäinen käyttöohje on käyttöohjeen saksankielinen versio. Muut kieliversiot ovat käännöksiä saksan kielestä.

2. Käyttöturvallisuus

Sähkölaitteet: HUOMIO! Lue kaikki turvallisuutta koskevat varoitukset ja kaikki ohjeet. Varoitusten ja ohjeiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai vakaviin vammoihin tai kuolemaan. Varoituksissa ja käyttöohjeen kuvauksessa mainittu termi ”laite” tai ”tuote” viittaa KÖYSIVINSSIIN MAASTOKÄYTTÖÖN. Älä käytä laitetta tiloissa, joissa on erittäin korkea kosteus tai vesisäiliöiden välittömässä läheisyydessä. Älä anna laitteen kastua. Sähköiskun vaara! Älä laita käsiä ja esineitä käynnissä olevan laitteen sisään!

3.1 Turvallisuus työpaikalla

a) Pidä työpaikalla järjestys ja hyvä valaistus. Epäjärjestys tai huono valaistus voivat johtaa onnettomuuksiin. Toimi ennakoivasti, katso mitä olet tekemässä ja käytä tervettä järkeä laitteen käytön aikana. b) Älä käytä laitetta räjähdysvaarallisissa tiloissa, joissa on esimerkiksi helposti syttyviä nesteitä, kaasuja tai pölyä. Laite tuottaa kipinöitä, jotka voivat sytyttää pölyn tai höyryt. c) Jos laitteen toiminnassa ilmenee vaurioita tai epäsäännöllisyyksiä, sammuta se välittömästi ja ilmoita siitä valtuutetulle henkilölle. d) Jos sinulla on epäilyksiä, toimiiko laite oikein, ota yhteys valmistajan huoltoon. e) Tuotteen saa korjata vain valmistajan huoltopalvelu. Omatoimisia korjauksia ei saa tehdä! f) Tuleen syttymisen tai tulipalon sattuessa käytä vain kuivajauhe- tai hiilidioksidisammuttimia (CO

jännitteellisen laitteen sammuttamiseen. g) Lapset ja sivulliset eivät saa olla läsnä työpisteessä. (Tarkkaavaisuuden puute voi johtaa laitteen hallinnan menetykseen.) MUISTA! Lapset ja sivulliset henkilöt on suojattava laitteen käytön aikana.

3.2 Henkilökohtainen turvallisuus

a) Laitetta ei saa käyttää väsyneenä, sairaana, alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena, jotka rajoittavat merkittävästi kykyä käyttää tuotetta. b) Ole varovainen ja käytä tervettä harkintaa koneen käytön aikana. Hetkellinen epätarkkaavaisuus voi johtaa vakaviin vammoihin. c) Käytä laitteen käytön edellyttämiä henkilönsuojaimia, jotka on määritelty symbolien selityksen kohdassa 1. Asianmukaisten, sertioitujen henkilönsuojainten käyttö vähentää loukkaantumisriskiä. d) Estä tahaton käynnistäminen varmistamalla, että kytkin on pois päältä-asennossa ennen kuin liität laitteen virtalähteeseen. e) Ei saa yliarvioida omia mahdollisuuksia. Pidä kehosi koko ajan vakaana ja tasapainossa. Se mahdollistaa laitteen paremman hallinnan odottamattomissa tilanteissa. f) Älä käytä väljiä vaatteita ja koruja. Pidä hiukset, vaatteet ja käsineet poissa liikkuvista osista. Väljät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin. g) Laita kaikki säätötyökalut tai avaimet pois ennen laitteen päälle kytkentää. Laitteen pyörivään osaan jätetty työkalu tai avain voi aiheuttaa loukkaantumisen.

3.3 Laitteen turvallinen käyttö

a) Älä ylikuormita laitetta. Käytä tähän sovellukseen sopivia työkaluja. Oikein valittu laite toimii paremmin ja turvallisemmin siinä käytössä, johon se on suunniteltu. b) Älä käytä laitetta, jos ON/OFF-kytkin ei toimi kunnolla (ei kytke päälle eikä pois päältä). Laitteita, joita ei voida ohjata kytkimellä, ovat vaarallisia. Niitä ei saa käyttää ja ne pitää korjata. c) Irrota laite virtalähteestä ennen kuin teet säätöjä, vaihdat varusteita tai asetat työkaluja. Tämä ehkäisytoimenpide vähentää tahattoman käynnistämisen riskiä. d) Kun tuotetta ei käytetä, se tulee säilyttää paikassa, johon lapsilla ja sellaisilla henkilöillä ei ole pääsyä, jotka eivät tunne laitetta tai tätä käyttöohjetta. Laite on vaarallinen kokemattomien käyttäjien käsissä. e) Pidä laite hyvässä teknisessä kunnossa. Tarkista ennen jokaista käyttöä, ettei laitteessa ole yleisiä tai liikkuvien osien vaurioita (osien halkeamat tai kaikki muut tekijät, joilla voi olla vaikutus laitteen turvalliseen toimintaan). Jos laite on vaurioitunut, anna laite korjattavaksi ennen käyttöä.

Ohje on tarkoitettu turvallisen ja luotettavan käytön avuksi. Tuote on suunniteltu ja valmistettu tarkasti teknisten ohjeiden mukaan, käyttäen viimeisintä tekniikkaa ja komponentteja ja noudattaen korkeimpia laatustandardeja.

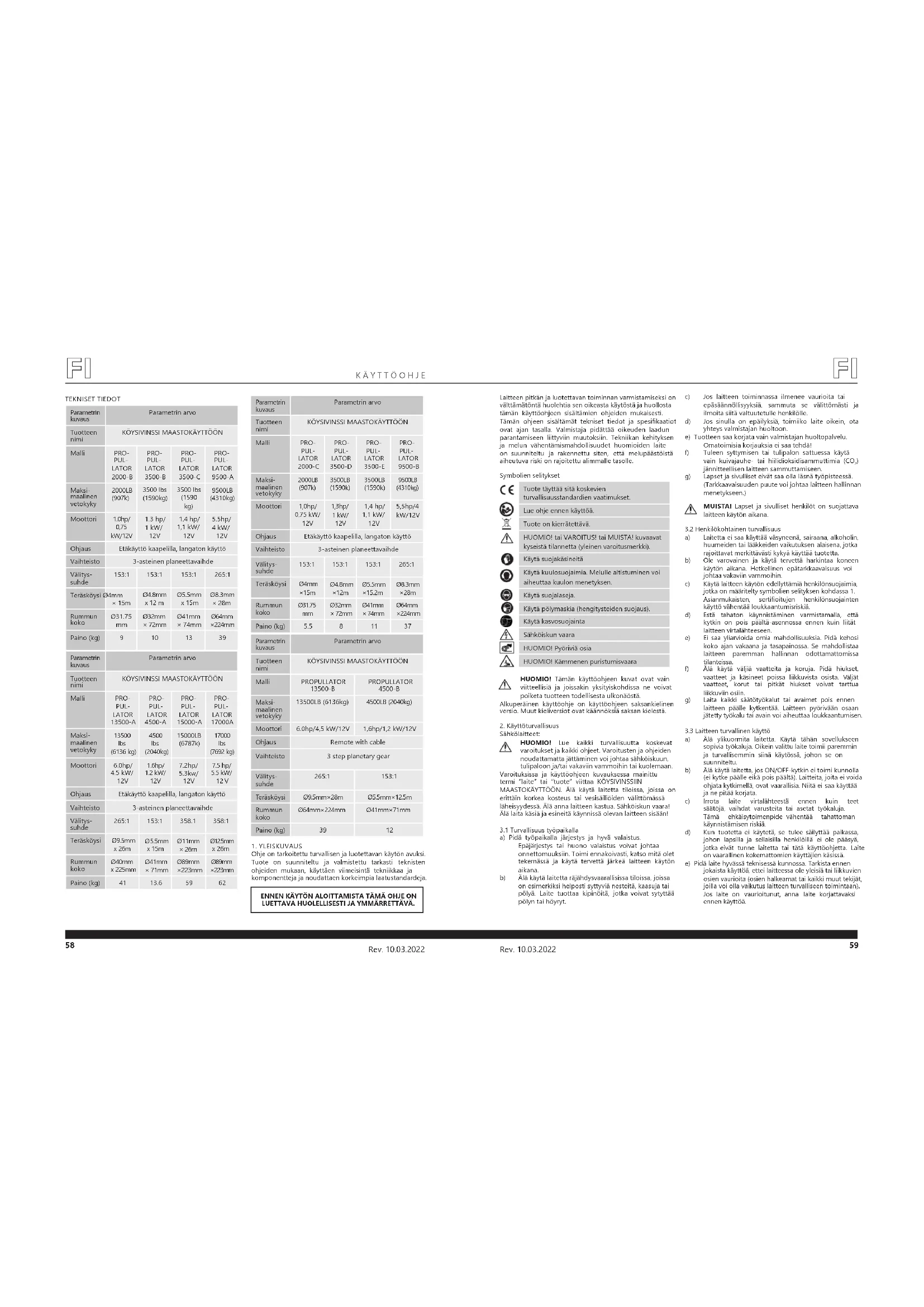

Parametrin kuvaus Parametrin arvo Tuotteen nimi

1,1 kW/ 12V 5.5hp/ 4 kW/ 12V Ohjaus Etäkäyttö kaapelilla, langaton käyttö Vaihteisto 3-asteinen planeettavaihde Välitys- suhde 153:1 153:1 153:1 265:1 Teräsköysi Ø4mm × 15m Ø4.8mm x 12 m Ø5.5mm x 15m Ø8.3mm × 28m Rummun koko Ø31.75

Ø32mm × 72mm Ø41mm × 74mm Ø64mm ×224mm Paino (kg) 9 10 13 39 TEKNISET TIEDOT Parametrin kuvaus Parametrin arvo Tuotteen nimi

12 V Ohjaus Etäkäyttö kaapelilla, langaton käyttö Vaihteisto 3-asteinen planeettavaihde Välitys- suhde 265:1 153:1 358.1 358:1 Teräsköysi Ø9.5mm x 26m Ø5.5mm x 15m Ø11mm × 26m Ø12.5mm x 26m Rummun koko Ø40mm x 225mm Ø41mm × 71mm Ø89mm ×223mm Ø89mm ×223mm Paino (kg) 41 13.6 59 62 Parametrin kuvaus Parametrin arvo Tuotteen nimi

KÖYSIVINSSI MAASTOKÄYTTÖÖN

Malli PRO- PUL- LATOR 2000-C PRO- PUL- LATOR 3500-D PRO- PUL- LATOR 3500-E PRO- PUL- LATOR 9500-B Maksi- maalinen vetokyky 2000LB (907k) 3500LB (1590k) 3500LB (1590k) 9500LB (4310kg) Moottori 1,0hp/ 0,75 kW/ 12V 1,3hp/ 1 kW/ 12V 1,4 hp/ 1,1 kW/ 12V 5,5hp/4 kW/12V Ohjaus Etäkäyttö kaapelilla, langaton käyttö Vaihteisto 3-asteinen planeettavaihde Välitys- suhde 153:1 153:1 153:1 265:1 Teräsköysi Ø4mm ×15m Ø4.8mm ×12m Ø5.5mm ×15.2m Ø8.3mm ×28m Rummun koko Ø31.75

Ø32mm × 72mm Ø41mm × 74mm Ø64mm ×224mm Paino (kg) 5.5 8 11 37 Parametrin kuvaus Parametrin arvo Tuotteen nimi

1. Laitteen moottori

9. Langallinen kauko-ohjain

21. Kun käytät vinssiä kuorman siirtämiseen, aseta

vaihteisto vapaalle, vedä käsijarru päälle ja aseta kiilat kaikkien pyörien alle.

22. ÄLÄ KÄYTÄ VINSSIÄ KUORMAN PAIKALLAAN

PITÄMISEEN. Käytä muita keinoja kuorman varmistamiseen, esim. hihnoja.

23. KÄYTÄ VAIN TEHTAAN HYVÄKSYMIÄ KYTKIMIÄ,

KAUKO-OHJAIMIA JA VARUSTEITA. Muiden kuin tehtaan hyväksymien osien käyttö voi johtaa loukkaantumiseen tai aineellisiin vahinkoihin ja mitätöi takuun.

24. ÄLÄ TYÖSTÄ TAI HITSAA MITÄÄN VINSSIN OSAA,

sellaiset muutokset voivat heikentää vinssin rakennetta ja mitätöidä takuun. ÄLÄ KYTKE VINSSIÄ 220 V TAI 110 V VIRTALÄHTEEEN. VINSSI SYTTYY TULEEN JA VOI AIHEUTTAA SÄHKÖISKUN.

25. Älä koskaan salli iskukuormitusta vinssille ja köydellä

26. Ole erittäin varovainen nostaessasi tai laskiessasi

kuormaa ramppia tai rinnettä pitkin. Varo, ettei kuorman tiellä ole ihmisiä, eläimiä tai esineitä, jotka voivat tuhoutua.

27. Kelaa köysi rummulle, kun olet lopettanut vinssin

28. Älä koskaan kulje kireän köyden alta tai sen yli.

29. Käytä silmä- ja kuulosuojaimia.

30. Vinssi, kytkin ja kaapelit on pidettävä puhtaina

turvallisen käytön varmistamiseksi.

31. Älä käytä laitetta liian kauan raskaan kuormituksen

alaisena. Sähkövinssi on suunniteltu vain ajoittaiseen käyttöön, eikä sitä saa käyttää jatkuvasti. Laitteen käytön keston pitää olla mahdollisimman lyhyt. Jos vinssin moottori tulee kosketettaessa erittäin kuumaksi, pysäytä kone ja anna sen jäähtyä muutama minuutti. Älä koskaan vedä koneella yli minuutin ajan, jos kuormitus on maksimikuormitus tai lähellä sitä.

Köysivinssi maastokäyttöön on tarkoitettu auttamaan ajoneuvoja ajettaessa vaikeassa maastossa kiinnittämällä sen pää kiinteään, vakaaseen ja riittävän kestävään ympäristöelementtiin. Sitä käytetään erityisesti silloin, kun ajoneuvo on jäänyt jumiin eikä sitä ole mahdollista saada liikkeelle liejuisen, löyhän, epätasaisen tai jyrkän maaston takia. Vinssiä ei ole tarkoitettu käytettäväksi nostojen suorittamiseen eikä teolliseen käyttöön. Käyttäjällä on vastuu kaikista vahingoista, jotka aiheutuvat käyttötarkoituksen vastaisesta käytöstä.

1. Langallisen kauko-ohjaimen kaapeliliitäntä

4. Kytkimen ohjausvipu

6. Langaton kauko-ohjain

8. Langallinen kauko-ohjain

5. Langallinen kauko-ohjain

f) Laite on pidettävä poissa lasten ulottuvilta. g) Tuotteen korjauksen ja huollon saa suorittaa vain pätevä henkilö käyttäen ainoastaan alkuperäisvaraosia. Se varmistaa turvallisen käytön. h) Tehtaalla asennettuja suojia tai ruuveja ei saa irrottaa, jotta laitteen toimivuus suunnitellulla tavalla on varmistettu.

i) Laitetta kuljetettaessa ja siirrettäessä

varastointipaikasta käyttöpaikkaan on otettava huomioon laitteiden käyttömaassa voimassa olevat käsin kuljetuksen työterveys- ja työturvallisuusmääräykset. j) Vältettävä tilanteita, joissa laite pysähtyy suuren kuormituksen vaikutuksesta käytön aikana. Se voi aiheuttaa käyttöosien ylikuumenemisen ja vahingoittaa sen seurauksena laitetta. k) Liikkuviin osiin tai varusteisiin ei saa koskea, jos laitetta ei ole irrotettu virtalähteestä.

3.4 Vinssien turvallinen käyttö

1. Vinssin maksimikuorma koskee käyttöä yhdellä

köydellä, ensimmäisellä rullalla rummun puolelta. ÄLÄ

YLIKUORMITA LAITETTA. ÄLÄ VEDÄ SUURIA PAINOJA

PIDEMPÄÄ AIKAA. Älä pidä vinssiä käynnissä, jos moottori sammuu ylikuormituksen vaikutuksesta. Ylikuormitus voi vahingoittaa vinssiä ja köyttä ja muodostaa vaarallisen käyttöolosuhteen. SUURILLA

KUORMITUKSILLA SUOSITTELEMME VALINNAISEN

KÖYSIPYÖRÄN KÄYTTÖÄ KÖYDEN KEVENTÄMISEKSI. Se vähentää vinssin tehollista kuormaa ja köyden kireyttä noin 50 %. Jos kiinnität koukun autoon - kiinnitä se autonkorin runkoon tai muuhun auton osaan, joka voi siirtää raskaita kuormia. Auton moottorin pitää olla käynnissä vinssin toiminnan aikana. Jos vinssiä käytetään moottorin ollessa sammutettuna, akku ei ehkä myöhemmin anna riittävästi virtaa auton moottorin käynnistämiseen.

KIERROSTA KÖYTTÄ, koska köyden kiinnitys ei kestä kuormitusta

8. SEISO ETÄÄLLÄ VINTSISTA, KIREÄLLÄ OLEVASTA

KÖYDESTÄ JA KOUKUSTA VINSSIN KÄYTÖN AIKANA. Älä koskaan tartu koukkuun sormella, koska se voi aiheuttaa vamman tai voit menettää sormesi, jos se jää kiinni koukkuun. ÄLÄ KOSKAAN LAITA KÄSIÄSI KÖYDELLE TAI OHJAA KÖYTTÄ KÄSILLÄ. KÄYTÄ AINA KÖYSIKAHVAA, kun vedät koukusta.

9. ÄLÄ KOSKAAN KIINNITÄ KOUKKUA KÖYTEEN. Voit

tuhota köyden. On suositeltavaa liittää hihna riittävän vahvalla sakkelilla, johon voit kiinnittää koukun.

10. Aseta raskas peitto tai takki köyden päälle koukun

lähelle samalla kun vedät raskaita kuormia (kuva alla). Jos köysi vaurioituu, materiaali toimii iskunvaimentimen tapaan vaimentaen köyden iskun voimakkuutta.

12. Vinssiä ei ole tarkoitettu esineiden ylös nostamiseen.

13. VÄLTÄ PITKÄÄ KÄYTTÖÄ ÄÄRIMMÄISISSÄ KULMISSA

(katso kuva alla), koska se aiheuttaa köyden kasaantumisen rummun toiselle sivulle. Se voi aiheuttaa köyden jumittumisen ja johtaa sen ja itse vinssin tuhoutumiseen.

14. ÄLÄ KOSKAAN REVI IRTI VAROITUSTARAA VINSSISTÄ.

15. Käytä vinssiä aina siten, että sinulla on esteetön

näkymä koko alueelle koukusta vinssiin.

16. Varusteet, kuten sakkelit, köysipyörät ja hihnat pitää

valita huolellisesti vinssin vetovoiman mukaan ja tarkastaa säännöllisesti. Jopa pienet vauriot voivat heikentää sen kestävyyttä.

ALUE), jotta vinssi ei voi käynnistyä yhtäkkiä.

20. Kun siirrät kuormaa, nosta köyttä hitaasti, kun se

kiristyy, pysäytä vinssi. Tarkista kaikki OSAT: koukun kiinnitys ja mahdollinen köysipyörän tai hihnan kiinnitys. Yksi köysi, kaksinkertainen köysi Huonosti oikein

2. TÄMÄN KÄYTTÖOHJEEN LUKEMISEN JA

YMMÄRTÄMISEN JÄLKEEN PITÄÄ OPPIA KÄYTTÄMÄÄN VINSSIÄ. Suorita muutama harjoitus vinssin asennuksen jälkeen oppiaksesi käyttämään laitetta ennen kuin sinun tarvitsee todella käyttää sitä.

3. ÄLÄ lisää vetotehoa autolla (auton voimansiirron

kautta). Vinssin ja auton voimansiirron yhteiskäyttö voi ylikuormittaa vinssin ja köyden.

4. PIDÄ TYHJÄ ALUE KÖYDEN YMPÄRILLÄ. Älä anna

ihmisten jäädä vinssin toiminta-alueelle sen käytön aikana. PYSY AINA ETÄÄLLÄ KÖYDESTÄ / KOUKUSTA JA VINSSISTÄ. JOS MIKÄ TAHANSA OSA

SÄÄNNÖLLISESTI. VAIHDA VÄLITTÖMÄSTI RISPAANTUNUT KÖYSI, JOSSA ON ULOSPÄIN OSOITTAVIA KUITUJA. Vaihda köysi aina valmistajan suosittelemaan luettelonumeron mukaiseen köyteen (kysy varaosaluetteloa jälleenmyyjältäsi). Tarkista myös säännöllisesti vinssin kiinnitykset varmistaaksesi, että kaikki pultit on kiristetty kunnolla. FI62 Rev. 10.03.2022

1. Varmista, että kaikki asennusvaiheet on suoritettu

2. Kytke kytkin (laitemallisi kanssa yhteensopivalla

tavalla) asentoon, joka mahdollistaa kelarummun vapaan pyörimisen, kun sitä pyöritetään käsivoimalla.

3. Ota vinssiköyden koukku ja vedä se tarvittavalle

etäisyydelle. Kiinnitä sen jälkeen hinattavaan esineeseen tai kiinteään, vakaaseen ja riittävän lujaan ympäristöelementtiin, joka toimii kiinnityspisteenä vinssin ja ajoneuvon vetämiseksi siihen. HUOMIO: tarkista ennen käytön aloittamista, että kelalle on jäänyt vähintään viisi kierrosta teräsköyttä.

4. Kytke kytkin (laitemallin kanssa yhteensopivalla

tavalla) asentoon, jossa voimansiirto voidaan siirtää moottorista kelarumpuun. VAROITUS: Kytkimen on oltava täysin päälle kytkettynä ennen vinssin käytön aloittamista, älä koskaan kytke kytkimen nuppia rummun pyöriessä. Kytkimen ohjaus on säädetty ja lukittu pysyvästi paikoilleen valmistusprosessin aikana. Älä yritä uudelleen säätää kytkimen säätöelementtiä.

5. Paina ja pidä painettuna kaukosäätimen "IN"-

painiketta köyden kelaamiseksi tai paina ja pidä "OUT"-painiketta painettuna köyden auki kelaamiseksi. Odota hetki jokaisen painikkeen vapauttamisen jälkeen, jotta moottori pysähtyy, ennen kuin vaihdat rummun pyörimissuuntaa.

6. Kelaa kaapeli uudelleen rummulle laitteen käytön

jälkeen. KYTKIMEN OHJAUS Laitteen mallista riippuen:

• Kierrä kytkimen nuppi ”FREESPOOL”-asentoon pyörittääksesi laitteen kelarumpua vapaasti.

• Kierrä kytkimen nuppi ”ENGAGED”-asentoon, jotta moottorin kierrokset välittyvät laitteen kelarummulle.

• Käännä vipu ”OUT DISENGAGED”-asentoon pyörittääksesi laitteen kelarumpua vapaasti.

• Käännä vipu ”IN ENGAGE”-asentoon, jotta moottorin kierrokset välittyvät laitteen kelarummulle. MALLIT: PROPULLATOR 2000-B, PROPULLATOR 3500-B,

PROPULLATOR 2000-C, PROPULLATOR 3500-D

• Vedä kytkimen nuppia siten, että vedät lukon ulos ja kierrät nuppia lukituksen kanssa 90°, vapauta ja jätä sen jälkeen tähän asentoon pyörittääksesi laiteen kelarumpua vapaasti.

• Vedä kytkimen nuppia ja käännä sitä sovittaen lukon muoto nupin alla olevaan reikään. Työnnä nuppi lukon kanssa reikään niin, että moottorin kierrokset välittyvät laitteen kelarummulle.

4.4 Puhdistaminen ja huolto

• Laitteen voimansiirron osat eivät vaati voitelua.

• Tarkista säännöllisesti, että laitteen kaikki pultit ovat kireällä.

• Tarkista säännöllisesti, että laitteen sähkökaapelien liitokset ovat stabiilit.

• Puhdista laite säännöllisesti pölystä, tomusta, hiekasta ja muista epäpuhtauksista. Köyden vaihto:

1. Varmista, ettei köysi ole millään lailla kuormitettu.

2. Aseta kytkin asentoon, joka sallii vapaan auki

3. Kelaa koko köysi auki rummulta.

4. Kierrä auki rummussa olevaa kiinnitysruuvia, joka

pitää kiinni köyden pään, ja ota köysi pois.

5. Aseta uuden köyden pää siten, että se näkyy

toisella puolella olevasta reiästä ja kiristä köysi kiristysruuvilla.

6. Aseta kytkin asentoon, jossa moottorin kierrokset

siirtyvät laitteen kelarummulle.

7. Käynnistä vinssi ja kelaa köysi rummulle.

Huomio: vaurioitunut teräsköysi on aina korvattava identtisellä varaosalla.

4.2 Käyttöön valmistelu

Asennus Oikein käyttöohjeen mukaisesti suoritettu asennus on edellytys laitteen oikealle toiminnalle.

1. Asenna vinssi ajoneuvoon tai muuhun esineeseen

M8x30-pulteilla ja aluslevyillä (voidaan käyttää muita vastaavia pultteja), malleissa, jossa on asennuslevy, on käytettävä tätä levyä. Asenna pulteilla toimitukseen kuuluvat neljä rullaa sisältävät ohjaimet.

2. Vedä kaksi kaapeliparia ohjainyksiköstä vastaavasti

moottoriin ja akkuun. Kaapeleiden liittäminen malleihin: PROPULLATOR 2000- B, PROPULLATOR 3500-B, PROPULLATOR 2000-C, PROPULLATOR 3500-D

• Liitä lyhyt punainen johto vinssin moottorin positiiviseen (+) liittimeen.

• Liitä lyhyt musta kaapeli vinssin moottorin negatiiviseen (-) liittimeen.

• Liitä pitkä punainen kaapeli akun positiiviseen (+) napaan.

• Liitä pitkä musta kaapeli akun negatiiviseen (-) napaan.

• Liitä langallinen kauko-ohjain alla olevan kaavion mukaisesti. PROPULLATOR 2000-C mallissa laitetta ja kauko-ohjainta on käsiteltävä yhtenä kokonaisuutena. Kaapeleiden liittäminen malleihin: PROPULLATOR 9500-

• Liitä punainen kaapeli akun positiiviseen (+) napaan.

• Liitä musta kaapeli akun negatiiviseen (-) napaan.

• Liitä langallinen kauko-ohjain vinssin ohjainyksikköön. Kaapeleiden liittäminen malleihin: PROPULLATOR 3500- C, PROPULLATOR 4500-A, PROPULLATOR 3500-E, PROPULLATOR 4500-B

1. Kaapelit pitää liittää alla olevan kaavion mukaan,

joka sisältää myös langallisen kauko-ohjaimen liittämisperiaatteen.

2. Tarkista laitteen rummun pyörimissuunta. Kytke

kytkin asentoon, joka mahdollistaa rummun vapaan pyörimisen, vedä rummusta lyhyt osuus köyttä, jonka avulla voit testata sähköjohtojen liittämisen oikeellisuutta (esim. 0,5 m) ja kytke kytkin asentoon, joka mahdollistaa moottorin kierrosten välittymisen laitteen kelan rumpuun. Paina laitteen kauko- ohjaimen "IN"-painiketta, jos laite vetää köyden sisään, kaapelien kytkentä on tehty oikein. Jos näin ei ole, vaihda moottorin kaapeliliitäntöjen paikat keskenään ja toista toimenpide. Langatonta kauko-ohjainta ei ole mahdollista liittää seuraaviin laitteisiin: PROPULLATOR 2000-C, PROPULLATOR 3500-D, PROPULLATOR 3500-E, PROPULLATOR 9500-B, PROPULLATOR 13500-B, PROPULLATOR 4500-B.

Vinkkejä vinssin käyttöiän pidentämiseen

1. PIDÄ KÖYSI KIEÄLLÄ RUMULLA. Älä anna köyden

löystyä. Kuormitettu löysä köysi kiilautuu rummun alempien kerrosten väliin aiheuttaen puristumia ja vakavia vaurioita. Jotta tätä ei tapahtuisi, pidä köysi aina kireällä ja tasaisesti kelattuna. On hyvä tapa kelata köysi takaisin kevyellä kuormituksella jokaisen käyttökerran jälkeen. Yksi tapa on kiinnittää koukku kiinnitykseen kevyessä rinteessä ja vetää ajoneuvo koukkuun.

2. ÄLÄ ANNA MOOTTORIN YLIKUUMENTUA. Muista,

että vinssi on suunniteltu ajoittaiseen käyttöön. Moottori voi lämmetä, kun sitä käytetään pitkään tai raskaalla kuormituksella. Sisäosat ovat lämpimämpiä kuin kotelo. Tarkista moottorin lämpötila pysäyttämällä käyttö ja koskettamalla varovasti koteloa. Jos se on kuuma (polttaa), lopeta käyttö ja anna moottorin jäähtyä.

3. Vinssin ja köyden käyttöiän maksimoimiseksi käytä

köysipyörää, kun vedät raskaita kuormia. Jos vinssin moottori pysähtyy ylikuormituksen vuoksi, katkaise virransyöttö siihen välittömästi.

4. Kuorman siirtämiseen tarvittava voima on yleensä

paljon suurempi kuin sen liikkeessä pitämiseen tarvittava voima. VÄLTÄ TOISTUVIA VEDON PYSÄYTYKSIÄ JA ALOITUKSIA vedon aikana.

5. Vältä taitteiden muodostumista köyteen ja estä

niiden muodostuminen. akku ohjauslaite vinssin moottori valkoinen Punainen Musta Punainen Sininen keltainen White Musta Musta Punainen Langallinen kaukosäädin

punainen musta musta sininen punainen musta punainen Akku valkoinen keltainen valkoinen kaukosäädin Moottori keltainen64 Rev. 10.03.2022
