HASZNÁLATI ÚTMUTATÓ POWDPGLWS1 PowerPlus

• Nabíjačku neotvárajte.

5.4 Az elektromos működtetésű szerszámok helyes használata. .............................. 6

8.2 Akkumulátor behelyezése (A. és B. ábra) ............................................................ 10

8.3 Az akkumulátor eltávolításához (A. és B. ábra) ................................................... 10

8.4 Akkumulátor-teljesítmény kijelző (A. ábra).......................................................... 10

9.1.1 Az alsó markolat felszerelése (A. és C. ábra) .......................................................... 10

9.1.2 A fogantyú felső részének összeszerelése (A. és D. ábra) ...................................... 11

9.1.3 A tápkábel elvezetése (A. és D. ábra) ..................................................................... 11

9.1.4 A felső markolat leengedése (Fig. A & D) ............................................................... 11

9.2 A fűgyűjtő doboz összeszerelése (A. és E. ábra) ................................................ 11

9.3 A fűgyűjtő felszerelése (A. és B. ábra) ................................................................. 11

10.1 A fűnyíró indítása és leállítása (A. és B. ábra) .................................................... 11

10.2 A vágóeszköz magasságának beállítása (A. és F. ábra) ..................................... 12

10.3 Fűgyűjtő doboz figyelmeztető rendszer (A. és E. ábra) ...................................... 12

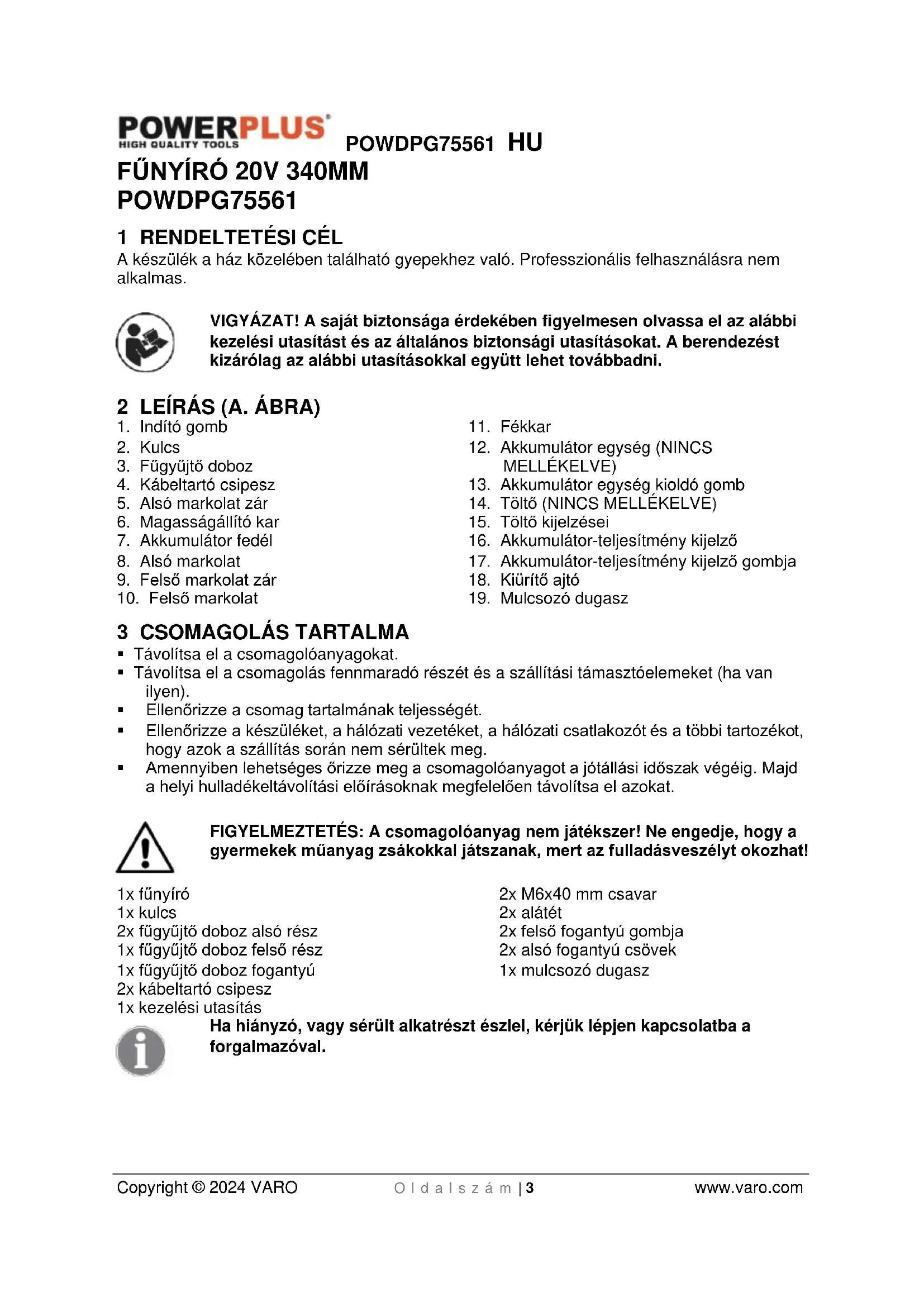

A készülék a ház közelében található gyepekhez való. Professzionális felhasználásra nem alkalmas. VIGYÁZAT! A saját biztonsága érdekében figyelmesen olvassa el az alábbi kezelési utasítást és az általános biztonsági utasításokat. A berendezést kizárólag az alábbi utasításokkal együtt lehet továbbadni. 2 LEÍRÁS (A. ÁBRA)

4. Kábeltartó csipesz

5. Alsó markolat zár

6. Magasságállító kar

7. Akkumulátor fedél

9. Felső markolat zár

12. Akkumulátor egység (NINCS

13. Akkumulátor egység kioldó gomb

14. Töltő (NINCS MELLÉKELVE)

15. Töltő kijelzései

16. Akkumulátor-teljesítmény kijelző

17. Akkumulátor-teljesítmény kijelző gombja

• Távolítsa el a csomagolóanyagokat.

• Távolítsa el a csomagolás fennmaradó részét és a szállítási támasztóelemeket (ha van ilyen).

• Ellenőrizze a csomag tartalmának teljességét.

• Ellenőrizze a készüléket, a hálózati vezetéket, a hálózati csatlakozót és a többi tartozékot, hogy azok a szállítás során nem sérültek meg.

• Amennyiben lehetséges őrizze meg a csomagolóanyagot a jótállási időszak végéig. Majd a helyi hulladékeltávolítási előírásoknak megfelelően távolítsa el azokat. FIGYELMEZTETÉS: A csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek műanyag zsákokkal játszanak, mert az fulladásveszélyt okozhat! 1x fűnyíró 1x kulcs 2x fűgyűjtő doboz alsó rész 1x fűgyűjtő doboz felső rész 1x fűgyűjtő doboz fogantyú 2x kábeltartó csipesz 1x kezelési utasítás 2x M6x40 mm csavar 2x alátét 2x felső fogantyú gombja 2x alsó fogantyú csövek 1x mulcsozó dugasz Ha hiányzó, vagy sérült alkatrészt észlel, kérjük lépjen kapcsolatba a forgalmazóval.POWDPG75561 HU Copyright © 2024 VARO O l d a l s z á m | 4 www.varo.com 4 JELZÉSEK A jelen kezelési utasításban és/vagy a készüléken a következő jelzéseket alkalmaztuk:

Személyi sérülésre vagy a készülék sérülésének veszélyére szóló felhívás.

Használat előtt olvassa el a kezelési utasítást!

Tartsa a nézelődőket távol!

Figyelmeztetés! Repülő tárgyak!

Tartsa a kezét és a lábát az éles alkatrészektől távol.

Kapcsolja ki és távolítsa el a leválasztó kulcsot a beállítás vagy tisztítás előtt és mielőtt bármennyi ideig is felügyelet nélkül hagyná a készüléket.

Az áramütés veszélyének jele.

Nem szabad a készüléket esőben, nedves vagy vizes körülmények között használni. A nedvesség áramütést okozhat.

Várjon addig, amíg a gép alkatrészei teljesen leállnak, mielőtt hozzáér. A kések a készülék kikapcsolása után is egy darabig forognak. A forgó kés súlyos sérülést okozhat.

III. érintésvédelmi osztály -

ahol a gyártmány áramütés elleni védelme érintésvédelmi törpefeszültségű tápláláson alapul, és amelyben nem állítanak elő a táplálásnál nagyobb feszültsége.

Az európai irányelv(ek) szükséges követelményei szerint.

Védőlábbeli használata javasolt!

Ne tegye ki a töltőt és az akkumulátort a víz hatásának.

Ne dobja tűzbe az akkumulátor egységet vagy a töltőt.

Környezeti hőmérséklet max. 40 °C (csak az elemhez).

Az akkumulátort és a töltőt csak beltéri helyiségben használja.POWDPG75561 HU Copyright © 2024 VARO O l d a l s z á m | 5 www.varo.com

Tilos az elektromos termékeket a háztartási hulladékba dobni.

5 ÁLTALÁNOS BIZTONSÁGI SZABÁLYOK

Olvasson el minden biztonsági figyelmeztetést és minden utasítást. A figyelmeztetések és utasítások betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérülést okozhat. Őrizze meg a figyelmeztetések és utasítások leírását jövőbeni hivatkozás céljából. A figyelmeztetésekben előforduló berendezés (power tool) kifejezés a hálózatról működtetett (vezetékes) berendezésre, vagy az elemes (vezetékmentes) berendezésre utal.

• A munkaterületét tartsa tisztán és rendben. A rendetlenség és a megvilágítatlan munkaterületek balesetekhez vezethetnek.

• Ne működtesse az eszközt robbanásveszélyes környezetben, ahol éghető folyadékok, gázok és por található. Az elektromos működtetésű szerszámok szikrázhatnak, ezek pedig meggyújthatják a port vagy gőzöket.

• Az elektromos működtetésű szerszám használata közben ne tartózkodjanak a közelében gyerekek és más személyek. Ha megzavarják, elvesztheti a felügyeletet az eszköz felett.

5.2 Elektromos biztonság

• Mindig ellenőrizze, hogy a tápellátás megfelel-e az adattáblán feltüntetett feszültségnek.

• A csatlakozódugónak illeszkednie kell a tápaljzatba. A hálózati csatlakozódugó semmiképpen nem alakítható át. Ne használja az adapter-csatlakozót más földelt eszközökkel együtt. Az eredeti csatlakozódugók és megfelelő tápaljzatok révén csökkenthető az elektromos áramütés veszélye.

• Kerülje az érintkezést földelt felületekkel, például csővezetékekkel, fűtőkészülékekkel, tűzhelyekkel és hűtőkkel. Az áramütés kockázata nő, ha a teste földelt.

• Az eszközt tartsa távol az esőtől vagy a nedvességtől. Ha víz szivárog az elektromos készülékbe, az növeli az elektromos áramütés kockázatát.

• Ne a kábelt használja az eszköz szállításához vagy felakasztásához, és a csatlakozót ne a kábel meghúzásával távolítsa el a tápaljzatból. A tápkábelt tartsa távol hőtől, olajtól, éles élektől vagy az eszköz mozgó alkatrészeitől. A sérült vagy összegubancolódott tápkábelek növelik az áramütés kockázatát.

• Ha kültéren használja az elektromos működtetésű szerszámot, akkor csak kültéri használatra jóváhagyott hosszabbító kábeleket használjon. A kültéri használatra alkalmas hosszabbító kábel használata csökkenti az elektromos áramütés kockázatát.

• Ha elkerülhetetlen a készülék nedves helyen történő alkalmazása, akkor használjon áram- védőkapcsolóval (RCD) védett tápellátást. Az RCD lecsökkenti az áramütés kockázatát.

5.3 Személyi biztonság

• Legyen körültekintő, figyeljen munkájára, és legyen tudatos az elektromos működtetésű szerszám használatakor. Ne használja az elektromos működtetésű szerszámot, ha fáradt, vagy ha alkohol, drog vagy gyógyszer hatása alatt áll. Az eszköz használatakor már egy pár másodperces figyelmetlenség is súlyos sérülést okozhat.

• Viseljen személyi védőeszközöket, és mindig viseljen védőszemüveget és védőkesztyűt. A személyi védőeszközök használata - például a védőmaszké, a csúszásmentes biztonsági cipőké, a védősisakoké vagy a fülvédőké - az elektromos működtetésű szerszám típusától és használati módjától függően csökkenti a sérülés kockázatát.

• Kerülje el a készülék véletlenszerű elindulását. A hálózati csatlakozó tápaljzathoz csatlakoztatása előtt ellenőrizze, hogy a kapcsoló “OFF (0)” (KI) helyzetben áll-e. Balesetet okozhat, ha a készülék szállítása közben a kapcsolóra helyezi a kezét, vagy olyan módon csatlakoztatja a tápellátáshoz, hogy a kapcsoló eközben az „ON” (BE) helyzetben áll.POWDPG75561 HU Copyright © 2024 VARO O l d a l s z á m | 6 www.varo.com

• A készülék bekapcsolása előtt távolítson el minden állítókulcsot vagy csavarkulcsot. A készülék forgó részén található eszköz vagy csavarkulcs sérüléseket okozhat.

• Ne becsülje túl képességeit. Ellenőrizze, hogy lábtartása biztonságos-e, és mindig tartsa meg az egyensúlyát. Ekkor jobban ellenőrzése alatt tarthatja az eszközt a váratlan helyzetekben.

• Viseljen megfelelő ruházatot. Ne viseljen laza ruházatot vagy ékszereket. A haját, a ruháját és a kesztyűjét tartsa távol a mozgó részektől. A laza ruházatot, ékszereket vagy hosszú hajat becsíphetik a mozgó részek.

• Ha a készülékre porelszívó és port megkötő eszközök szerelhetők, ellenőrizze, hogy megfelelően csatlakoztatta-e és használja-e őket. Ezeknek az eszközöknek a használata csökkenti a por káros hatását.

5.4 Az elektromos működtetésű szerszámok helyes használata.

• Ne terhelje túl a készüléket. A munkájához a megfelelő szerszámot használja. A megfelelő szerszámmal a jelzett teljesítménytartományon belül nagyobb hatékonysággal és sokkal biztonságosabban dolgozhat.

• Ne használja a meghibásodott kapcsolójú szerszámokat. Minden olyan elektromos működtetésű szerszám, amely nem kapcsolható be és ki a kapcsolójával, veszélyes és javításra szorul.

• Bármely beállítás végrehajtása, a tartozékok cseréje vagy a szerszám eltevése előtt húzza ki a csatlakozót a tápaljzatból. Ezek az elővigyázatossági intézkedések megakadályozzák a véletlenszerű indítást.

• Bármely beállítás végrehajtása, a tartozékok cseréje vagy a szerszám eltevése előtt húzza ki a csatlakozót a tápaljzatból. Ezek az elővigyázatossági intézkedések megakadályozzák a véletlenszerű indítást.

• A használaton kívüli elektromos működtetésű szerszámokat is tartsa olyan helyen, ahol gyerekek nem férhetnek hozzájuk. Ne engedélyezze a készülék működtetését olyan személyeknek, akik nem ismerik a készüléket, vagy nem olvasták el a használati utasítást. Az elektromos működtetésű szerszámok veszélyesek lehetnek, ha kezdő felhasználók használják.

• Gondoskodjon a készülék helyes karbantartásáról. Ellenőrizze, hogy a mozgó részek megfelelően működnek-e és nem ragadnak-e be, illetve hogy az alkatrészek nem károsodtak-e vagy rongálódtak-e meg a működést befolyásoló mértékben. Használat előtt minden sérült alkatrészt ki kell javítani. Számos balesetet okoznak a rosszul karbantartott elektromos működtetésű szerszámok.

• Tartsa élesen és tisztán a vágószerszámokat. A helyesen karbantartott, éles vágószerszámok kevésbé akadnak el és könnyebben irányíthatók.

• Az elektromos működtetésű szerszámokat, tartozékokat, betéteket az utasításoknak és az adott típusú eszköznek megfelelően használja, figyelembe véve a munkafeltételeket és a végrehajtandó tevékenységet. Az elektromos működtetésű szerszámok rendeltetéstől eltérő használata veszélyes helyzetekhez vezethet.

• A javításokhoz kizárólag eredeti pótalkatrészek használhatók, és a javítási műveleteket csak minősített, szakképzett személyzet végezheti. Ez biztosítja eszköze biztonságosságát. 6 A FŰNYÍRÓKRA VONATKOZÓ KIEGÉSZÍTŐ BIZTONSÁGI

• Ezt a készüléket gyermekek nem használhatják. A gyermekeket felügyelni kell annak biztosítása érdekében, hogy ne játsszanak a készülékkel. A tisztítást és karbantartást ne végezzék gyermekek.POWDPG75561 HU Copyright © 2024 VARO O l d a l s z á m | 7 www.varo.com

• Ezt a készüléket csökkentett fizikai, érzékszervi vagy mentális képességű, illetve kevés tapasztalattal és tudással rendelkező személyek csak azzal a feltétellel használhatják, ha biztosított számukra a felügyelet, vagy útmutatást kaptak a készülék biztonságos használatáról és megértették a fellépő kockázatokat.

• Ismerkedjen meg a gép utasításaival és helyes használatával.

• Kerülje a laza öltözék, vagy a lógó zsinórokkal és övekkel rendelkező ruhaneműk viselését.

• A kopott vagy sérült alkatrészeket ki kell cserélni.

• Legyen különösen óvatos, amikor a fűnyíróval megfordul, és amikor maga felé húzza.

• Ne indítsa be a motort, ha a fűgyűjtő zsákot nem szerelte fel.

• A többszörös vágópengékkel rendelkező gépeknél vegye figyelembe, hogy a vágási átmérő mozgása a rajta lévő többi penge forgását eredményezi.

• A gép beállítása során ügyeljen arra, hogy az ujjai ne szoruljanak be a mozgó kések és a rögzített alkatrészek közé.

• Mielőtt eltárolná a gépet, hagyja kihűlni a motort.

• A vágókorong szervizelésekor vegye figyelembe, hogy még a tápellátás kikapcsolt állapotának ellenére is a kések még mozoghatnak.

• A biztonság érdekében a kopott vagy sérült alkatrészeket cserélje ki. Csak eredeti alkatrészeket és tartozékokat használjon.

• A gépet RCD áram-védőkészüléken keresztül kell üzemeltetni, ahol a kioldási áram nem haladhatja meg a 30 mA értéket.

• Soha ne engedje meg a gyerekeknek vagy olyan személyeknek, akik nem ismerik ezeket az utasításokat, hogy használják a fűnyírót. A helyi szabályok korlátozhatják a kezelő életkorát.

• Soha ne nyírja a füvet, ha a közelben más személyek, különösen gyerekek vagy háziállatok tartózkodnak.

• A gép kezelője vagy felhasználója felelős a balesetekért, vagy a más személyeket vagy más tulajdonát érintő kockázatokért.

• Ne használja a fűnyírót mezítláb vagy nyitott szandálban, mindig viseljen cipőt és hosszú nadrágot.

• Alaposan vizsgálja meg a területet, ahol a fűnyírót használni szeretné, és távolítsa el a köveket, botokat, vezetékeket, csontokat és egyéb idegen tárgyakat.

• A használat előtt mindig nézze meg, hogy a lapátok, a lapát csavarok és a nyíró egység ne legyen kopott vagy sérült.

• A kopott vagy sérült késeket és csavarokat készletben cserélje, a kiegyensúlyozottság megtartása érdekében.

• Kizárólag nappal vagy megfelelő mesterséges fényviszonyok mellett nyírjon füvet.

• Ahol lehetséges kerülje a fűnyíró használatát nedves fűben.

• Mindig lépkedjen, soha ne fusson.

• Soha ne használja a készüléket sérült védőburkolatokkal vagy pajzsokkal, vagy biztonsági védőeszköz nélkül, pl. ha a terelők és/vagy a fűgyűjtő zsák nincsenek a helyén.

• A fűnyírás lejtőn veszélyes lehet: − Ne nyírja a füvet túlságosan meredek lejtőkön. − Lejtőn vagy nedves fűben mindig stabilan járjon. − Fűnyírás közben mindig harántirányban haladjon a lejtőkön – soha ne haladjon meredeken fel és le. − Legyen rendkívül óvatos, amikor irányt változtat a lejtőn. − Különös óvatossággal járjon el, amikor hátralép, vagy maga felé húzza a fűnyírót. − Soha ne nyírja a füvet a fűnyírót maga felé húzva.

• Állítsa le a pengéket, ha a fűnyírót a szállításhoz meg kell billenteni, amikor azt nem füves területen kell átvinni, illetve amikor a fűnyírót arra a területre szállítja, ahol füvet nyír, vagy onnan elszállítja.POWDPG75561 HU Copyright © 2024 VARO O l d a l s z á m | 8 www.varo.com

• Indításkor vagy a motor bekapcsolásakor ne döntse meg a gépet, kivéve, ha a gépet meg kell billenteni a magas fűben történő indításhoz. Ebben az esetben ne döntse meg jobban, mint amennyire feltétlenül szükséges, és csak a kezelőtől távolabb eső részt döntse meg. Mindig ügyeljen arra, hogy mielőtt a gépet visszaengedné a földre, mindkét keze a gép kezeléséhez szükséges helyzetben legyen.

• Kapcsolja be a fűnyírót az utasításoknak megfelelően, és a lábai távol legyenek a pengéktől.

• Ne tegye a kezeit vagy a lábait a forgó alkatrészek közelébe vagy alá.

• Mindvégig tartózkodjon távol az ürítő nyílástól.

• Soha ne emelje fel és ne vigye a fűnyírót, miközben a motor működik.

• Győződjön meg róla, hogy minden mozgó alkatrész teljesen leállt. − ha bármikor magára hagyja a fűnyírót; − mielőtt eltávolítaná vagy kitisztítaná az ürítő csatorna dugulásait; − mielőtt ellenőrzi, tisztítja vagy dolgozik a fűnyíróval; − ha egy idegen tárgynak ütközött. Keresse meg a fűnyíró sérüléseit és végezze el a szükséges javításokat, mielőtt újraindítaná és működtetné a fűnyírót.

• Ha a fűnyíró rendellenesen vibrálni kezd, azonnali ellenőrzés szükséges. − ellenőrizze az akadályokat; − végezze el a sérült alkatrészek szükséges javításait; − győződjön meg arról, hogy minden anya, csapszeg és csavar meg lett húzva.

• Tartsa az anyákat és a csavarokat meghúzott állapotban a fűnyíró biztonságos üzemi állapotának érdekében.

• Gyakran ellenőrizze, hogy a fűgyűjtő nem kopott-e és nem rongálódott-e meg.

• A biztonság érdekében a kopott vagy sérült alkatrészeket cserélje ki. 7 KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK AKKUMULÁTOROKHOZ

Csak az ehhez a készülékhez tartozó akkumulátorokat és töltőket használja.

• Tilos bármi okból kifolyólag kinyitni.

• Tilos olyan helyen tárolni, ahol a hőmérséklet meghaladhatja a 40 °C-ot.

• Csak 4 °C és 40 °C közötti hőmérsékleten töltse.

• Az akkumulátorokat hűvös, száraz helyen tárolja (5 °C-20 °C között). Ne tárolja az akkumulátorokat lemerült állapotban.

• Előnyösebb, ha a lemerült Li-ion akkukat rendszeresen feltölti (évente legalább 4 alkalommal). A Li-ion akku hosszú távú tárolásához a 40%-os teljesítmény ideális.

• Az akkumulátorok ártalmatlanítása során kövesse „A környezetvédelem” című fejezetben foglaltakat.

• Ne tegye ki rövidzárlat hatásának. Ha közvetlenül a pozitív (+) és a negatív (-) kimenetek között érintkezés jön létre, vagy fém tárgyhoz történő véletlenszerű érintkezés során, az akkumulátor rövidzárlatos lesz és intenzív áram halad rajta keresztül. Ennek során hő keletkezik, amelynek hatására repedés vagy tűz keletkezhet.

• Ne hűtse. Ha az akkumulátorok 100 °C fölé melegszenek, akkor a hegesztés és az elválasztó szigetelés és egyéb polimer elemek megsérülhetnek, amely az elektrolit kiszivárgását és/vagy belső rövidzárlat kialakulását okozhatják. Ennek során hő keletkezik, amelynek hatására repedés vagy tűz keletkezhet. Sőt tilos az akkumulátort elégetni, mert robbanás és/vagy intenzív tűz alakulhat ki.POWDPG75561 HU Copyright © 2024 VARO O l d a l s z á m | 9 www.varo.com

• Extrém körülmények között előfordul, hogy az akkumulátor ereszt. Amikor folyadékot észlel az akkumulátoron, akkor kövesse az alábbi lépéseket: − Óvatosan törölje le a folyadékot egy ruhával. Kerülje a bőrrel való érintkezést. − Bőrrel való érintkezés és szembe jutás esetén kövesse az alábbi utasításokat: ✓ Azonnal öblítse le vízzel. Semlegesítse enyhe savval, például citromlével vagy ecettel. ✓ Szembe jutás esetén legalább 10 percen keresztül öblögesse bő, tiszta vízzel. Forduljon orvoshoz. Tilos az akkumulátort elégetni.

• Tilos újra nem tölthető akkumulátorok feltöltését megkísérelni.

• A sérült vezetékeket azonnal cserélje ki.

• Tilos víz hatásának kitenni.

• Tilos a töltőt felnyitni.

• Ne tesztelje a töltőt.

• A töltő csak beltéri használatra alkalmas. 8 AZ AKKUMULÁTOR TÖLTÉSE, BEHELYEZÉSE VAGY

8.1 Töltő kijelzései (15) (A. ábra)

Csatlakoztassa a töltőt (14) a konnektorhoz:

• Folyamatos zöld: kész a feltöltésre.

• Villogó piros: töltés folyamatban.

• Folyamatos zöld: feltöltött.

• Folyamatos zöld és piros: az akkumulátor vagy a töltő hibás. Megjegyzés: ha az akkumulátor nem illeszkedik megfelelően, húzza ki, és ellenőrizze, hogy az akkumulátor egység a megfelelő modell ehhez a töltőhöz, ahogy az a műszaki leírásban szerepel. Ne töltsön más típusú akkumulátort, vagy olyan akkumulátort, amely nem illeszkedik biztonságosan a töltőhöz.

1. Gyakran ellenőrizze a töltőt és az akkumulátort, miközben az csatlakoztatott a

2. A töltés befejezése után húzza ki a töltőt a konnektorból, és vegye ki belőle az

3. Használat előtt tegye lehetővé, hogy az akkumulátor egység lehűljön.

4. Tárolja a töltőt és az akkumulátort zárt helyen, a gyermekek elől elzárva.

MEGJEGYZÉS: Ha az akkumulátor forró a szerszám folyamatos üzemeltetése miatt, a töltést megelőzően hagyja lehűlni szobahőmérsékletre. Ezzel megnöveli az akkumulátor élettartamát.POWDPG75561 HU Copyright © 2024 VARO O l d a l s z á m | 10 www.varo.com

8.2 Akkumulátor behelyezése (A. és B. ábra)

FIGYELEM Mindig távolítsa el az akkumulátort (12) és a kulcsot (2) a készülékből, amikor alkatrészeket szerel össze, beállításokat végez, tisztítja a készüléket, vagy ha nem használja. Az akkumulátor és a kulcs eltávolításával megelőzhető a készülék váratlan indítása, ami súlyos személyi sérülést okozhat.

• Emelje fel az akkumulátor fedelét (7).

• Helyezze be az akkumulátort (12) a fűnyíróba.

• Helyezze egy vonalba az akkumulátor kiemelt bordáit a fűnyíró akkumulátor tartójának hornyaival.

• Nyomja le az akkumulátort a rekeszbe, amíg az akkumulátor be nem kattan a helyére.

• Engedje le az akkumulátor fedelét. FIGYELEM Ügyeljen arra, hogy az akkumulátor tetején található retesz a helyére kattanjon, és hogy az akkumulátor teljesen a helyére kerüljön és rögzüljön a fűnyíró akkumulátor tartójában, mielőtt használná a készüléket. Ha az akkumulátor nem rögzül megfelelően, az akkumulátor kieshet, ami súlyos személyi sérülést okozhat.

8.3 Az akkumulátor eltávolításához (A. és B. ábra)

• Emelje fel az akkumulátor fedelét (7).

• Tartsa lenyomva az akkumulátor kioldó retesz gombját (13) az akkumulátor felső részén.

• Távolítsa el az akkumulátort a fűnyíróból. FIGYELEM! Amikor hordja illetve szállítja a készüléket, a súlyos személyi sérülések elkerülése érdekében mindig vegye ki az akkumulátort és a kulcsot.

8.4 Akkumulátor-teljesítmény kijelző (A. ábra)

Az akkumulátor egységen vannak akkumulátor-teljesítmény kijelzők (16), ezért bármikor ellenőrizheti az akkumulátor töltöttségi állapotát, ha megnyomja a gombot (17). Kérjük, a készülék használata előtt nyomja meg a kapcsoló ravaszt, hogy ellenőrizze, az akkumulátor elégségesen feltöltött a készülék megfelelő működéséhez. A 3 LED mutathatja az akkumulátor töltöttségi állapotát:

• 3 LED világít: Az akkumulátor teljesen feltöltött.

• 2 LED világít: Az akkumulátor 60%-ig feltöltött.

• 1 LED világít: Az akkumulátor majdnem lemerült. 9 ÖSSZESZERELÉS

9.1 A markolat összeszerelése

9.1.1 Az alsó markolat felszerelése (A. és C. ábra)

• Távolítsa el a hátsó kerekek felett található reteszelőgombot (5) és az alátétet mindkét oldalán.

• Csúsztassa az alsó markolatot (8) a hátsó kerekek felett található rögzítőcsavarokra.

• Csúsztassa az alátéteket a csavarokra.

• Rögzítse a markolatot a reteszelő gombok (5) segítségével.POWDPG75561 HU Copyright © 2024 VARO O l d a l s z á m | 11 www.varo.com

9.1.2 A fogantyú felső részének összeszerelése (A. és D. ábra)

• Helyezzen be egy hosszú rögzítőcsavart az alsó fogantyú (8) egyik oldalán lévő nyíláson keresztül úgy, hogy a vége kifelé mutasson.

• Helyezze a felső fogantyút (10) a csavar végére, szerelje fel az alátétet és a felső fogantyú gombját (9).

• Az ellenkező oldalon illessze össze a felső (10) és az alsó (8) fogantyú furatait, és szerelje fel a másik hosszú csavart

• Szerelje be az alátétet és a felső fogantyú gombját (9). Húzza meg mindkét gombot. MEGJEGYZÉS: Ha az alsó markolat (8) laza vagy nem fekszik fel teljesen a résbe, a markolat rögzítéséhez fordítsa el az alsó markolat rögzítőket az óramutató járásával megegyező irányba.

9.1.3 A tápkábel elvezetése (A. és D. ábra)

• A mellékelt kábeltartó csipeszekkel (4) vezesse el a tápkábelt az alsó és a felső markolat tetején. Vigyázat: a tápkábelnek (a) mindig a markolat tetején kell elhelyezkednie. Ez biztosítja a kábel szabad mozgását az alsó rész tetején, amikor a markolat össze van hajtva. A kábel helytelen rögzítése a kábel károsodásához és/vagy megfeszítéséhez vezethet, ami a készülék meghibásodásához vezethet. Ebben az esetben érvényét veszti a garancia.

9.1.4 A felső markolat leengedése (Fig. A & D)

• Lazítsa meg a felső markolat gombjait (9) addig, hogy a markolat (10) könnyen tudjon forogni.

• Hajtsa előre a felső markolatot, ami elősegíti a fűnyíró kisebb helyen történő tárolását.

9.2 A fűgyűjtő doboz összeszerelése (A. és E. ábra)

• A fűgyűjtő doboz (3) 3 különálló részből áll, mely részeket össze kell szerelni.

• Helyezze az alsó részt (a) sima felületre, és illessze a helyére a felső részt (b).

• Ellenőrizze, hogy az összes csatlakozó alkatrész szorosan a helyére van-e pattintva.

• Ugyanígy illessze a markolatot (c) a felső részre.

9.3 A fűgyűjtő felszerelése (A. és B. ábra)

• Távolítsa el a kulcsot (2) és az akkumulátort (12).

• Emelje fel a hátsó ürítő ajtót (18).

• A fogantyújánál fogva emelje fel a fűgyűjtőt és helyezze a hátsó ürítő ajtó alá úgy, hogy a fűgyűjtőn lévő kampók illeszkedjenek a fűnyíró házon lévő nyílásokba.

• Oldja ki a hátsó ürítő ajtót (18).

• Helyezze vissza a kulcsot és az akkumulátort, amikor készen áll a fűnyírásra. 10 ÜZEMELTETÉS

10.1 A fűnyíró indítása és leállítása (A. és B. ábra)

• Emelje fel az akkumulátor fedelét (7).

• Helyezze be az akkumulátort (12).

• Helyezze a kulcsot (2) a kulcslyukba.

• Engedje le az akkumulátor fedelét (7).

• Nyomja meg és tartsa lenyomva a start gombot (1). Húzza a fékkart (11) a markolat irányába, és engedje ki a gombot a fűnyíró elindításához.

• A fűnyíró leállításához engedje el a fékkart (11).POWDPG75561 HU Copyright © 2024 VARO O l d a l s z á m | 12 www.varo.com

10.2 A vágóeszköz magasságának beállítása (A. és F. ábra)

Alaphelyzetben a fűnyíró kerekei alacsony vágási helyzetben vannak beállítva. A fűnyíró első használata előtt emelje meg a vágási pozíciót a gyepnek legalkalmasabb magasságba. A vágóeszköz magasságának beállításához:

• Távolítsa el a kulcsot (2) és az akkumulátort (12).

• A vágóeszköz magasságának növeléséhez fogja meg a magasságállító kart (6) és tolja el a fűnyíró hátulja felé.

• A vágóeszköz magasságának csökkentéséhez fogja meg a magasságállító kart (6) és tolja el a fűnyíró elülső része felé.

• Helyezze vissza a kulcsot (2) és az akkumulátort (12), amikor készen áll a fűnyírásra.

10.3 Fűgyűjtő doboz figyelmeztető rendszer (A. és E. ábra)

A fűgyűjtőben figyelmeztető eszköz van, amely jelzi a fű mennyiségét (d).

• Ha a fedél (d) nyitva van, akkor az azt jelenti, hogy van még hely a fű gyűjtéséhez.

• Ha a fedél (d) nyitva van, akkor az azt jelenti, hogy nincs több hely a fű gyűjtéséhez.

• A fűgyűjtő figyelmeztető rendszer nem működik, ha a magasságszabályozás a legalacsonyabb helyzetbe van állítva!

10.4 Mulcsozás (G. ábra)

A fűnyírót mulcsozásra is lehet használni. Ehhez szerelje be a mulcsozó dugaszt:

• Emelje fel az ürítő ajtaját, és vegye ki a fűgyűjtő ládát.

• Nyomja be a mulcsozó dugaszt a készülékbe. Rögzítse szorosan a helyén.

• Engedje le ismét a láda ajtaját.

11 TISZTÍTÁS ÉS KARBANTARTÁS

• Amennyire csak lehet, tartsa az összes biztonsági berendezést, szellőzőnyílásokat és a motorházat szennyeződéstől és portól mentesen. Törölje le a készüléket tiszta ruhával, vagy fújja le alacsony nyomású sűrített levegővel.

• Javasoljuk, hogy tisztítsa meg a készüléket rögtön a használat után minden alkalommal.

• Rendszeresen tisztítsa meg a készüléket egy nedves ruhával és egy kis gyenge szappannal. Tilos a tisztítószerek és oldószerek alkalmazása, mert ezek megtámadhatják a készülék műanyag alkatrészeit. Győződjön meg róla, hogy nem szivárog víz a készülék belsejébe. Tilos az olyan oldószerek alkalmazása, mint pl. benzin, alkohol, ammóniás víz, stb. Ezek az oldószerek megrongálhatják a műanyag részeket.

11.2 Vágópenge karbantartása (4. ábra)

• Rendszeresen távolítsa el a füvet és a szennyeződést a vágópengéről.

• A kertészkedési szezon kezdetén óvatosan vizsgálja meg a vágópenge állapotát.

• Ha a vágópenge életlen, akkor élezze meg, vagy cserélje ki azt.

• Ha a vágópenge sérült, vagy kopott, tegyen fel új vágópengét. Figyelmeztetés! Figyeljen oda az alábbiakra

• Vigyázzon, hogy meg ne vágja magát. Viseljen védőkesztyűt, vagy használjon egy darab ruhát a penge megfogásához.

• Kizárólag a megadott típusú pót vágópengét használja.

• Semmi esetre se távolítsa el a lapátkerekeket.POWDPG75561 HU Copyright © 2024 VARO O l d a l s z á m | 13 www.varo.com

11.3 A vágópenge cseréje

Biztonsági okokból javasoljuk, hogy a vágópenge cseréjét az arra feljogosult szakemberrel végeztesse el. Fontos: Viseljen munkakesztyűt!

Típus POWDPG75561 Feszültség 20V Forgási sebesség 2800min

Vágási szélesség 340mm Gyűjtődoboz / zsák térfogata

Vágási magasság 25-65 mm A ház anyaga Műanyag Beállítható magasságok száma

Első kerék átmérője 140 mm Hátsó kerék átmérője 170 mm Felső hordozó fogantyú Igen Összecsukható markolat Igen Gyűjtés Igen 13 ZAJ A zajkibocsátási értékeket a vonatkozó szabvány szerint mérték. (K=3) Hangnyomásszint LpA 63dB(A) Hangteljesítményszint LwA 84dB(A) FIGYELEM! Viseljen hallásvédelmi felszerelést, amikor a gép túllépi a 85 dB(A) hangnyomásszintet. aw (Rezgésszint) 1,9m/s² K = 1,5 m/s²POWDPG75561 HU Copyright © 2024 VARO O l d a l s z á m | 14 www.varo.com

• Az alábbi termékre 36 hónapos jótállási időszak érvényes, mely azon a napon lép életbe, amikor az első felhasználó megvásárolja a terméket.

• Ez a jótállás fedez minden anyagi vagy gyártási hibát, de nem tartalmazza: az akkumulátorokat, a töltőket, az elhasználódás következtében meghibásodott alkatrészeket, például a csapágyakat, keféket, vezetékeket, csatlakozókat, vagy más egyéb tartozékokat, mint például a fúrókat, fúrófejeket, fűrészlapokat stb.; a nem megfelelő felhasználásból, balesetből vagy a módosításból eredő sérüléseket és meghibásodásokat; sem pedig a szállítási díjat.

• A nem rendeltetésszerű használatból eredő károsodásokra és meghibásodásokra szintén nem vonatkozik a jótállás.

• A készülék nem rendeltetésszerű használatából eredő sérülésekért sem vállalunk felelősséget.

• A javításokat csak a Powerplus szerszámgépek javításához engedéllyel rendelkező ügyfélszolgálati központ végezheti el.

• Ha további információra van szüksége, hívja a 00 32 3 292 92 90 telefonszámot.

• A szállítási költségeket mindig az ügyfél viseli, kivéve, ha arról írásban másképp nem állapodnak meg.

• Ugyanakkor, ha a készülék sérülése a karbantartás elmulasztásának vagy túlterhelésnek a következménye, akkor a jótállásra nem lehet kárigényt benyújtani.

• Határozottan kizárja a jótállást az, ha a sérülés folyadék beszivárgásának, túl sok por bejutásának, szándékos rongálásnak (szándékos vagy túlzott gondatlanság), nem megfelelő használatnak (a készülék rendeltetésétől eltérő célra történő használat), illetéktelen használatnak (pl. a használati utasításban foglaltaknak figyelmen kívül hagyása), szakértelem nélküli összeszerelésnek, villámcsapásnak, hibás hálózati feszültségnek a következménye. Ez a lista nem korlátozó.

• A reklamáció elfogadása semmi esetben sem jelenti a jótállási időszak meghosszabbítását, sem pedig egy új jótállási időszak kezdetét a készülék cseréje esetén.

• Azok az eszközök és alkatrészek, melyek a jótállás keretében kerülnek kicserélésre, a Varo NV tulajdonát képezik.

• Fenntartjuk a reklamáció visszautasításának jogát, amikor a vásárlást nem tudja igazolni, vagy amikor világos, hogy a termék karbantartását nem megfelelően végezte. (tiszta szellőzőnyílások, rendszeresen ellenőrzött szénkefék,...)

• A vásárlási szelvényt a vásárlás időpontjának bizonyításához meg kell őrizni.

• A szerszámot szétszerelés nélkül és elfogadhatóan tiszta állapotban kell visszaküldeni a forgalmazóhoz, az eredeti formakövető dobozban (ha tartozik ilyen az egységhez) és a vásárlási szelvénnyel együtt.

• Az optimális működés biztosítása érdekében a készüléket havonta legalább egyszer fel kell tölteni.

Ha a gép elhasználódott, ne dobja a háztartási szemétbe, hanem gondoskodjon környezetbarát elhelyezéséről! Az elhasználódott elektromos termékeket ne dobja a háztartási hulladékok közé. Kérjük, hogy gondoskodjon azok újrahasznosításáról, amennyiben erre lehetősége van. Az újrahasznosítási lehetőségekről érdeklődjön a helyi köztisztasági szerveknél!POWDPG75561 HU Copyright © 2024 VARO O l d a l s z á m | 15 www.varo.com

16 MEGFELELŐSÉGI NYILATKOZAT

VARO – Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, kizárólagosan kijelenti, hogy A termék típusa: FŰNYÍRÓ 20 V Ø 340 MM Márkanév: PowerPlus Cikkszám: POWDPG75561 megfelel a harmonizált európai szabványok alkalmazásán alapuló, idevonatkozó európai irányelvek/rendeletek alapvető követelményeinek és egyéb vonatkozó rendelkezéseinek. A készülék bármilyen illetéktelen módosítása érvényteleníti a jelen nyilatkozatot. Európai irányelvek/rendeletek (ideértve, adott esetben, azok módosításait az aláírás időpontjáig): 2011/65/EU 2006/42/EC 2014/30/EU 2000/14/EC Annex VI LwA Measured 84dB(A) Guaranteed 86dB(A) Notified Body TÜV SÜD - 0036 Harmonizált európai szabványok (ideértve, adott esetben, azok módosításait az aláírás időpontjáig): EN60335-1 : 2012 EN60335-2-77 : 2010
