BRUKSANVISNING POWDPGLWS1 PowerPlus

1 AVSEDD ANVÄNDNING 3
2 BESKRIVNING (FIG. A) 3
3 FÖRPACKNINGSINNEHÄLL 3
4 SYMBOLER. 4
5 ALLMÄNNASÄKERHETSANVISNINGAR 5
5.1 Arbetsplatsen 5
5.2 Elektrisk sakerhet 5
5.3 Personlig sakerhet.. 5
5.4 Varsam skötsel och användning av elektriska verktyg 6
5.5 Service 6

6YTTERLIGARE SAKERHETSINSTRUKTIONER FOR GRASKLIPPARE 6
7 EXTRA SÄKERHETSFORESKRIFTER FÜR BATTERIER OCH LADDARE 8
7.1 Batterierier 8
7.2 Laddare 8
8 LADDNING OCH MONTERING ELLER BORTTAGNING AV BATTERI 8
8.1 Laddarindikationer (15) (Fig. A). 8
8.2 Isättning av batteri (Fig. A och B) 9
8.3 Ta bort batteripacken (Fig. A och B) 9
8.4 Indikator for batterinivá (Fig. A) 9
9 MONTERING 10
9.1 Montering av styrhandtaget 10
9.1.1 Montering av nedre styhrandtaget (Fig. A och C) 10
9.1.2 Montering av den övre styrdhandtaget (Fig. A och D) 10
9.1.3 Strömkabelns placering (Fig. A & D) 10
9.1.4 For att sanka det ovre styrhandtaget (Fig. A och D) 10
9.2 Ihopmontering av grasuppsamlaren (Fig. A och E) 10
9.3 Montera grasuppsamlaren (Fig. A och B) 10
10 ANVÄNDNING 11

10.1 Starta/stoppa grasklipparen (Fig. A & B) 11
10.2 Stalla in klipphofden (Fig. A och F) 11
10.3 Varningssystem for grasuppsamlaren (Fig. A och E). 11
10.4 Mulching (Fig. G) 11
11 RENGÖRING OCH UNDERHÄLL 11
11.1 Rengoring 11
11.2 Underhäll av kniven 11
11.3 Byte av kniv 12
12 TEKNISKA DATA. 12
13 BULLER 12
14 GARANTI. 13
15 MILJOHANSYN 13
16 FORSAKRAN OM OVERENSSTAMMELSE 14

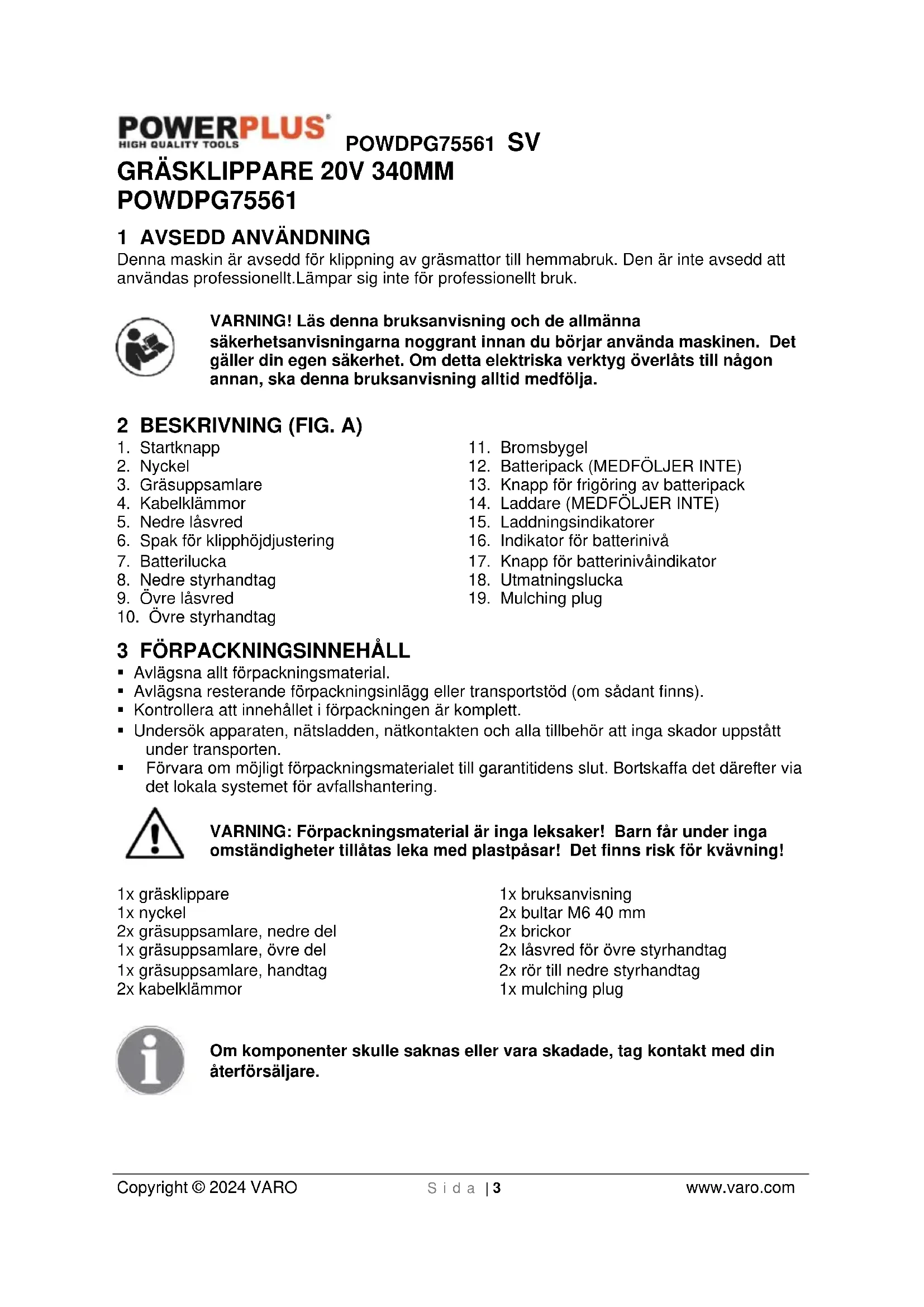

GRÄSKLIPPARE 20V 340MMPOWDPG75561

1 AVSEDD ANVÄNDNING

Denna maskin ar avsedd for klippning av grasmattor till hemmabruk. Den ar inte avsedd att anecdas professionell.Lampar sig inte for professionelt bruk.

WARNING! Läs denna bruksanvising och de allmäna sakerhetsanvisingarna noggrant innan du börjar använda maskinen. Det gäller din egen sakerhet. Om detta elektriska verktyg überlåts till nàgon annan, ská denna bruksanvising alltid medfolja.

2 BESKRIVNING (FIG. A)

1. Startknapp

2. Bromsbygel

3. Nyckel

4. Batteripack (MEDFÖLJER INTE)

5. Grasuppsamlare

6. Knapp for frigöring av batteripack

7. Kabelklammor

8. Laddare (MEDFÖLJER INTE)

9. Nedre lasyred

10. Laddningsindikatorer

11. Spak for klippfojduustering

12. Indikator for batteriniva

13. Batterilucka

14. Knapp for batteriniväindikator

15. Nedre styrhandtag

16. Utmatingslucka

17. Ovre lasyred

18. Mulching plug

19. Övre styrhandtag

3 FÖRPACKNINGSINNEHÄLL

• Avlagsna allt forpackningsmaterial.
• Avlagsna resterande forpackningsinlagg aller transportstod (om sádant finns).
• Kontrollera att innehallet i forpackningen ar komplett.
• Undersök apparaten, natsladden, nätkontakten och alla tillbehör att inga skador uppstätt under transporten.
• Förvara om möjigt forpackningsmaterialiet till garantitidens slut. Bortskaffa det)darefter via det lokala systemet for avfallschantering.

WARNING: Förpackningsmaterial ar inga leksaker! Barn fär under inga omständigheter tillåtas leka med plastpäsar! Det finns risk für kvävning!

1x grasklippare

1x bruksanvisning

1x nyckel

2x bultar M6 40 mm

2x grasuppsamlare, nedre del

2x brickor

1x grasuppsamlare, ovre del

2x lasyred for ovre styrhandtag

2x rör till nedre styrhandtag

2x kabelklammor

1x mulching plug

Omkomponenterskulle saknasellervara skadade,tagkontaktmed din aterforsaljare.

4 SYMBOLER

Följande symboler används i brauksanvisningen och/eller på maskinen:

	Anger risk für person-ller maskinskada.		Studera manualen fere användning.
←	Håll omkringstäende på avständ.		Varning! Flygande foremål!
	Håll händer och fötter borta frü n vassa delar.		Stäng av maskinen och ta ut tändningsnyckeln innan du utför justering ell er rengöring eller lämnarproduktenutan uppsikt.
	Anger risk För elektrisk stöt.		Använd aldrig maskinen;när det regnar eller ár vätt. Fukt kan orsaka elstötar.
STOP	Vänta tills alla delar av maskinen stannat innan devidrörs. Knivarna fortsetter att rotera after det att maskinen stängts av; en roterande kniv kan fororsaka personskador.		Bär skyddsglasögon.
CE	Överensstämmer med tillämpiga europeiska standarder.		klass III-verktyg)där skydd mot elstötar baseras på strömtillförsel med extra lög spänning och;där spanningstal högre án de säkra extra laga spanningstalen inte genereras.
	Bär handskar.		Vi tillråder användandet av skyddsskor.
MAX.40°C	Håll laddaren och batteripacken borta frü n vatten.		Elda inte upp batteripacken ell er laddaren.
i	Omgivningstemperatur max. 40 °C (batteripacken).		Batteripack och laddare endast für inomhusbruk.
	Viktig information.		Elektriskaprodukter fär inte slängas med hushàllsavallet.

5 ALLMÄNNASÄKERHETSANVISNINGAR

Studera noga samtiga sakerhetsvarninger och alla anvisninger. Uraktlåtenhet att folja alla varninger och anvisninger kan medfora risk for elektriska stötar, brand och/eller allvarliga personskador. Spar alla varninger och instruktioner for framtida konsultation. Den nedan använda termen „elektriskt verktyg" i varningerarna avser natrivna elektriska verktyg (med nätkabel) eller batteridrivna (sladdlösa) elektriska verktyg.

5.1 Arbetsplatsen

• Hall arbetsplatzen i god ordning och väl upplyst. Oordning och dalgigt upplysta arbetsplatser inbjuder till olyckor.
• Arbeta inte med elektriska verktyg i en omgivning där explosionsrisk foreligger, där det finns lättantändiga vätskor, gaser erler damm. Elektriska verktyg alstrar gnistor som kan antanda damm och angor.
• Hall barn och kringstaende personer på avstand vid arbete med det elektriska verktyget. Ett ögonblicks ouppmärksamhet kan fä dig att tappa kontrollen över verktyget.

5.2 Elektrisk sakerhet

• Kontrollera alltid att natspanninger overensstammer med den på markplaten angivna.
• Verktygets nätkontakt måste passa till eluttaget. Nätkontakten fär under inga omständigheter andras. Använd inga adapterkontakter tillsammans med skyddsjordade verktyg. Originalkontakter som inteändrats och eluttag som överensstämmer med dessa minskar risken for elektriska stötar.
• Undvik kroppskontakt med jordade foremal som rorledninger, varmeelement, spasar och kylskap. Det foreligger storre risk for elektriska stotar om din kropp ar jordad.
• Hall verktyget borta fran regn och fuktiga forhallanden. Vatten som trangt in i ett elektriskt verktyg okar risken for elektriska stotar.
• Använd aldrig natsladden till vad den inte ar avsedd for. Bär aldrig erler hang upp verktyget i natsladden och dra aldrig i den for att dra ur nätkontakten. Häll sladden borta frän stark varme, olja, skarpa foremål och rörliga delar. Skadade erler tilltrasslade sladdar ökar risken for elektriska stötar.
• När det elektriska verktyget används utomhus ska uteslutande förlängningskaplar avsedda für utomhusbruk användas. Användningen av en für utomhusbruk avsedd förlängningskabel minskar risiken für elektriska stötar.
• Om det elektriska verktyget måste användas där det ar fuktigt, anslut det till atttag som ar skyddat av jordfelsbrytare. Användningen av jordfelsbrytare minskar risiken for elektriska stötar.

• Var uppmärksam. Koncentrera dig på vad du häller på med och använd sunt fornuft;nar du arbetar med ett elektriskt verktyg. Använd inte ett elektriskt verktyg dà du ár trött ell er paverkad av droger, alkohol eller mediciner. Ett ögonblicks ouppmärksamhet medan du arbetar med verktyget kan resultera i allvarliga personskador.
• Använd sakerhetsutrustning och bar alltid skyddsglasögon. Sakerhetsutrustning som andningsmask, halkfria sakerhetsskodon, skyddshjalm och hörsksydd, beroende på vad verktyget ska användas till, minskar risken für personskador.
• Undvik att verktyget sats igang oavsiktligt. Kontrollera att strömbrytaren star i frän-läge innan nätkontakten sats i eluttaget. Att bara verktyget med fingret på strömbrytaren ell er att satta i nätkontakten med strömbrytaren i till-läge kan leda till olyckor.
• Avlagsna justerverktyg aller nycklar innan maskinen startas. Nycklar som lammats kvarsittande i anslutting till nagon rörlig del av verktyget kan resultera i personskador.
• Sträck dig inte für längt. Stå alltid sakert och med god balans i alla situationer. Detta medger bättre kontroll av det elektriska verktyget i oförutsedda situationer.

POWDPG75561 SV

• Bär lámplig klädsel. Bär inte lost Åtsittande kläder eller smycken. Håll här, kläder och handskar borta是从 rörliga delar. Lõst Åtsittande kläder, smycken och langt här kan fastna i rörliga delar.
• Om det finns anordninger for att ansluta dammutsugnings- och dammuppsamlingsutrustning, se till att dessa ar anslutna och att utrustningen anvands pa ratt satt. Användningen av sadan utrusting minskar med damm forknippade risker.

5.4 Varsam skötsel och användning av elektriska verktyg

• Forcera inte det motordrivna verktyget. Använd det elektriska verktyg som böst motsvaran det arbete som sca utforas. Med ratt verktyg, som fär arbeta i den takt det ar avsett for, utförs arbetet bättre och säkrare.
• Använd inte elektriska verktyg om strömbrytaren inte fungerar. Ett elektriskt verktyg som inte kan kontrolleras med strömbrytaren ar farligt att använda och mäste repareras.
• Dra nätkontakten ur eluttaget innan nagra inställninger av verktyget foretas, fore byte av arbetsverktyg, och dä verktyget laggs at sidan. Dessa forebyggande sakerhetsatgärder forhindrar att verktyget oavsiktligt startas.
• Förvara elektriska verktyg som inte används utom räckhäll für barn. Låt inte personer som inte ar förtrogna med det elektriska verktyget eller som inte studerat dessa anvisningar använda verktyget. Elektriska verktyg ar farliga i händerna på oerfarna användare.
• Underhäll omsorgsfullt det elektriska verktyget. Kontrollera att rörliga delar fungerar oklanderigt och inte kärvar, och att deinte har sprickor eller skador som kan inverka menligt på verktygets Funktion. Om verktyget har delar som ar skadade, lately reparera det innan det äter används. Många olyckor orsakas av dālgit underhällna elektriska verktyg.
• Hall skärande verktyg skarpa och rena. Riktigt unterhällna skärverktyg med skarpa skärkanter ar minde benägn att kärva ellr fastna och lattare att bemästra.
• Använd det elektriska verktyget, dess tillbehör och arbetsverktyg, i överensstammelse med dessa anvisninger och på det sätt som avsets medenna speciella typ av verktyg, med beaktande av arbetsforhällandena och det arbete som ska utforas. Användningen av elektriska verktyg forandraändamål an de de ar avsedda for kan leda till olyckstillbud.

5.5 Service

• Lat endast kualificerat fackfolk reparera verktyget med anvandande av originalreservdilar. Detta for att garantera att verktygets sakerhet vidmakthalls.

6YTTERLIGARE SAKERHETSINSTRUKTIONER FOR GRASKLIPPARE

• Enheten ska inte anvandas av barn. Barn skä overvakas for att sakerstalla att de inte lekar med maskinen. Rengöring och underhall fär inte utforas av barn.
• Den här maskinen kan användas av personer med nedsatt fysisik, sensorisk eller mental förmåga, eller som saknar erfarenhet och kunskap om maskinen, på villkoret att de overvakas eller instrueras i söker användning av maskinen och är införstådda med derisker som foreligger.
• Läs instruktionerna für korrekt användning av maskinen.
• Undvik attbara lost sittande klader erler klader med hangande snoren eller skarp.
• Utslitna eller skadade delar maste bytas ut.
• Var särskilt noggrann när du svänger med gräsklipparen och när du drar den mot dig.
• Starta inte motorn Near grasuppsamlaren inte ar monterad.
  Tänk på att på maskiner med flera skärblad kan en skärddiameters rörelse leda till att andra blad på den roterar.
  När du justerar maskinen skä du se till att inga fingrar fastnar mellan rörliga skärknivar och fasta delar på maskinen.
• Lat motorns svalna innan du staller undan maskinen.
• När du unterhäller skärbladen sku du tänka på att bladen fortfarande kan röra på sig, även om strommen ar avslagen.

POWDPG75561 SV

• Byt ut utslitna ell er skadade delar for att uppratthalla sakerheten. Anvand endast originalreservdilar och originaltilbehör.

• Maskinen ska användas med en utlösningsström lagre an 30 mA via en jordfelsbrytare.

• Lat aldrig barn eller personer som inte kanner till dessa instruktioner anvanda grasklipparen. Anvandarens alder kan begransas av lokala forordninger.

• Använd aldrig gräsklipparen Near andra personer, i synnerhet barn, ell er husdjur befinner sig i narheten.

• Användaren ansvarar für olyckor aller faror som uppstär für andra manniskor och deras ergendom.

• Använd inte gräsklipparen barfota eller med öppna sandaler. Använd alltid ordentliga skor och länge byxor.

• Inspektera området)d grasklipparen ska anvandas och ta bort alla stenar, pinnar, tradar, benrester och andra främande foremal.

• Färe användning skä du alltid visuellt kontrollera bladen, bladskruvarna och skäraggregatet for att se att de inte ar utslitna eller skadade.

• Byt ut utslitna ellr skadade blad och skruvar i set for att bevara balansen.

• Klipp endast i dagsljus eller i bra belysning.

• Undvik att använda gräsklipparen i blött grat, davon det ar möjligt.

Gå med maskinen, spring inte.

• Använd aldrig maskinen med defekta skydd aller skärmar, allerutan sakerhetsanordningar, t.ex. deflektorer och/eller gräsuppsamlare.

• Det kan vara farligt att använda gräsklipparen i backar:

• Använd inte gräsklipparen i mycket branta sluttingar.

• Se till att ha bra fotfaste i sluttningar och pa vatt gras.

-Kor grasklipparen diagonalt over sluttningen - aldrig uppát och nedát.

• Var extrem forsiktig nar du svanger i sluttningar.

• Var extrem forsiktig nar gár bakiänges eller dra gräsklipparen mot dig.

• Klipp aldrig gräset genom att dra gräsklipparen mot dig.

• Stoppa bladen om grasklipparen maste lutas for transport over andra ytor an gras och vid transport av grasklipparen till och fran omradet som ska klppas.

• Luta inte maskinen nar du startar eller slår på motorn, förum om maskinen måste lutas for start i högt gräs. I södana fall sca duinte luta den mer øn vad som ør absolut nödvändigt och endast luta delen som ør riktad bort frän användaren. Se alltid till att båda handerna ør i användningspositionen innan du ställer ned maskinen på marken igen.

Slå på gräsklipparen enligt instruktionerna och med fötterna på ett tillräckligt stort avständ frän bladen.

Satt inte handerna aller fotterna nara aller under roterande delar.

• Akta dig alltid for utmatningsöppningen.

Du fár aldrig plocka upp ellerbara grasklipparen nar motorn gár.

• Se till att alla rörliga delar har stannat halt:

• varje gäng du lämnar gräsklipparen

• innan du tar bort blockeringar i utmatningskanalen

• innan du kontrollerar, rengör ell er arbetar med gräsklipparen

• när du Trafford ett främande foremål. Titta after skada på gräsklipparen och utfor nödvändiga reparationer innan du startar och använder gräsklipparen iven.

• Om gräsklippären börjar vibrera onormalt mycket maste den kontrolleras omedelbart.

• titta after blockeringar

• utfor nödvändiga reparationer på skadade delar

• se till att alla muttrar, bultar och skruvar ar atdragna.

Hall alla muttrar, bultar och skruvar atdragna for att vara saker pa att grasklipparen ar iett sakert skick.

• Kontrollera gräsuppsamlaren ota med avseende på slitage.

• Byt ut utslitna ell er skadade delar for att bevara sakerheten.

7 EXTRA SÄKERHETSFORESKRIFTER FÜR BATTERIER OCH LADDARE

Använd endast batterier och laddare som ar avsedda for den här apparaten.

7.1 Batterier

Forsok aldrig att av nagon anledning oppna ett batteri.
- Förvara inte batterier eller batteripack på platser)där temperaturen kan overstiga 40^
Ladda endast vid en omgivningstemperatur mellan 4^ och 40^

Forvara batterierna pa ett kalit och torrt stalle (5 - 20^) .Forvara aldrig batterier i urladdat tillstand.
- Det ar böst für Li-lon-batterier när de regelbundet laddas ur och Åter laddas upp (minst 4 gänger om Året). Den ideala laddningen for langvarig lagring av Li-lon-batterier ar 40% av kapaciteten.

När du kasserar batterier, följ instruktionerna i avsnittet "Miljöhänsyn".
- Se till att du inte orsakar kortslutning. En direkt eller oavsiktlig kontakt med metallfremål mellan den positiva (+) och negativa (-) polen kortsluter batteriet och ger upphov till en intensiv ström som orsakar varmeutveckling och som kan leda till att batterihöljet spricker och fattar eld.
- Se till att batterierna inte utsäts for värme. Om batterierna upphettas till over 100^ , kan tätning, isoleringsseparatorer och andra polymerkomponenter skadas, vilket kan resultera i att elektrolyten lacker ut och/eller intern kortslutning vilket leder till varmealstring som kan orsaka att batteriet brister och fattar eld. Dessutom fär batterierna inte kasseras genom att kasta dem i elden. De kan exploderera eller haftig brand kan uppsta.
- Under extrema forhallanden kan batterilackage intraffa. När du marker vatska på batteriet, gör foliande:

• Torka forsiktigt bort vatskan med en trasa. Undvik kontakt med huden.
• Om yātskan kommt i kontakt med hud ell er ögon, föli instruktionerna nedan:

Skolj genast med vatten. Neutralisera med en mild syra, t.ex. citronsaft ell er vinager.
Om vatskan kommt i kontakt med ogonen, skolj rikligt med rent vatten i minst 10 minutes. Konsultera en lakare.

Batterier fár inte eldas upp.

7.2 Laddare

Forsok aldrig att ladda iche-uppladdningsbara batterier.
- Lat omedelbart byta ut defekta sladdar.
Laddaren fár inte utsattas for vatten eller fukt.
Laddaren fár inte öppnas.
Forsokinte sticka in nagot laddaren.
Laddaren ar uteslutande avsedd for anvandning inomhus.

8 LADDNING OCH MONTERING ELLER BORTTAGNING AV BATTERI

8.1 Laddarindikationer (15) (Fig. A)

Anslut laddaren till natstrommen:

Lyser gront: klar for laddning.
- Elimrar rott: laddar.
Lyser gront: laddad.
Lyser gront och rott: batteri erller laddare skadad.

POWDPG75561 SV

Obs! Om batteriet inte passar sca du koppla ur det och kontrollera att batteripacken ar av korrekt modell for laddaren enligt specifikationstabellen. Ladda inga andra batteripack erler batteripack som inte passar i laddaren.

1. Häll koll på laddaren och batteripackenNDAR de ar anslutna till varandra.
2. Koppla ur laddaren fran natstrommen och fran batteripacken nar laddningen ar fardig.
3. Låt batteripacken svalna helt innan du använder det.
4. Forvara laddaren och batteripacken inomhus och oatkomligt for barn.

OBS! Om batteriet ar varmt after langre användning i verktyget ska du lata det svalna till rumstemperatur fore laddning. Detta frolanger batteriernas livslängd.

8.2 Isattning av batteri (Fig. A och B)

WARNING Ta alltid bort batteripacken (12) och nyckeln (2)是从 verktyget när du monterar delar, gör justeringar, rengör maskinen eller när den inte används. Genom att ta bort batteripacken och nyckeln Förhindrar du oavsiktlig start som kan orsaka allvarliga persorskador.

Lyft batteriluckan (7).
- Placera batteripacken (12) i grasklipparen.
Passa in de upphjda ribborna pa batteripacken med sparen i grasklpparens batteriport.
Tryck ned batteriet i porten tills det klickar pa plats.
Stang batteriluckan.

WARNING Se till att spärren ovanpá batteripacken snapps på plats och att batteripacken sitter ordentlich i batteriporten innan du använder gräsklipparen. Om batteripacken inte sitter ordentlich kan det falla ut och orsaka allvarliga persorskador.

8.3 Ta bort batteripacken (Fig. A och B)

• Luft batteriluckan (7).
• Hall in spärrknappen ovanpá batteripacken (13).
• Ta bort batteripacken från gräsklipparen.

WARNING För att undvika allvarliga personskador ska du alltid ta bort batteripacken och nyckeln nar du bar eller transporterar maskinen.

8.4 Indikator for batterinivá (Fig. A)

Det finns indicatorer (16) for batterinivå på batteripacken. Du kan kontrollera batterinivå genom att trycka på knappen (17). Innan du använder maskinen skä du trycka på omkopplaren for att kontrollera om batteriet har tillräckligt med laddning for att maskinen skä fungera korrekt.

De tre lysindikatorerna visar batterinivan:

• Tre lysdioder ar tanda: Batteriet ar fulladdat.
• Tva lysdioder ar tanda: Batteriet ar 60% laddat.
• En lysdiod ar tand: Batteriet ar nastan urladdat.

9 MONTERING

9.1 Montering av styrhandtaget

9.1.1 Montering av nedre styrhandtaget (Fig. A och C)

• Ta bort lasyredet (5) och brickan på bada sidor, vilka sitter ovanfor bakhiulen.
• Skjut nedre delen av styrhandtaget (8) over monteringsbultarna som sitter ovanfor bakhiulen.
• Skijut brickorna over bultarna.
• Fäst nedre styrhandtaget med låsvreden (5).

9.1.2 Montering av den övre styrhandtaget (Fig. A och D)

Satt in en lang monteringsbult genom oppningen pa ena sidan av det nedre styrhandtaget (8), med änder vänd utåt.
- Placera det övre styrhandtaget (10) over bultens ände, satt i brickan och det övre styrhandtagets lasyred (9).
- På motsatt sida av det nedre styrhandtaget, passa in halen i det övre (10) och nedre (8) styrhandtaget och satt i den andra länga bulten.
Satt i brickan och det övre styrhandtagets lasyred (9). Dra at bada lasyreden.

OBS! Om det nedre styrhandtaget (8) sitter lost aller inte sitter ordentligt i laskredet, vrid laskreden for det nedre styrhandtaget medurs for att sakert dra at styrhandtaget.

9.1.3 Strömkabelns placering (Fig. A & D)

• Strömkabeln ská dras ovanpá de nedre och övre styrhandtagen med hjälp av de medfoljande kabelklämmorna (4).

Varning: strömkabeln (a) måste alltid placeras ovanpå det övre styrhandtaget. Detta ger fri rörlichtet for kabeln ovanpå det nedre styrhandtaget, nar det övre styrhandtaget ar hopfällt. Felaktig montering av kabeln kan leda till att den skadas och/eller belastar den, vilket kan leda till fel på maskinen. I detta fall ar garantin ogiltig.

9.1.4 For att sänka det övre styrhandtaget (Fig. A och D)

• Lossa de övre lásveden (9) tills vreden (10) lätt kan rotera.
• Fällframdetövre styrhandtaget;grasklipparen ar nu mer kompaktforforvaring.

9.2 Ihopmontering av grasuppsamlaren (Fig. A och E)

Grasuppsamlaren (3)kommen i 3 separata delar vilka maste monteras ihop.
- Placera den nedre delen (a) på en plan vta och montera den övre delen (b) på sin plats.
- Se till att alla kopplingspunkter snapper jhop ordentligt.
Montera handtaget (c) pa den ovre delen pa samma satt.

9.3 Montera gräsuppsamlaren (Fig. A och B)

• Ta ut nyckeln (2) och batteripacken (12).
  Lyft den bakre utmatningsluckan (18).
• Lyft gräsuppsamlaren i handtaget och placera den under den bakre utmatningsluckan sa att krokarna på gräsuppsamlaren placeras i sparen på klippparholjet.
• Slapp den bakre utmatningsluckan (18).
  Satt tillbaka nyckeln (2) och batteripacken (12)RARYDADAGRsklpparen.

10 ANVÄNDNING

10.1 Starta/stoppa grasklipparen (Fig. A & B)

• Lyft batteriluckan (7).
• Montera batteripacken (12).
  Sattinyckeln i (2) iyckelhalet.
• Stang batteriluckan (7).
• Håll in startknappen (1). Dra och häll bromsbygeln (11) mot övre styrhandtaget och slättp startknappen for att starta grasklippparen.
• For att stoppa grasklipparen, slapp bromsbygeln (11).

10.2 Stalla in klipphöjden (Fig. A och F)

Maskinen levereras med hjulen installda forett lagt klipplage. Innan du anvander grasklipparen forsta gangen sca du hoja klipplaget till den hojd som bast passar din grasmatta. For att justera klipphojden:

Ta ur nyckeln (2) och batteripacken (12).
- For att öka klippöjden, För klippöjdjusteringsspaken (6) mot baksidan av gräsklippen.
- For att minska klipphojden, for klipphojdjusteringsspaken (6) mot framsidan av grasklipparen.
Satt tillbaka nyckeln (2) och batteripacken (12) när du är redo att använda gräsklipparen.

10.3 Varningssystem for grasuppsamlaren (Fig. A och E)

Det finns en avkanningsanordning (d) i grasuppsamlaren som kanner av grasvolymen.

• Om klaffen (d) ar öppen betyder det att det fortfarande finns utrémme für gräsuppsamling.
• Om klaffen (d) ar stängd betyder det att det inte finns plats for gräsuppsamling.
• Gräsuppsamlarens varningsssystem fungerar inte nar klipphöjden ar installd på det lagsta laget!

10.4 Mulching (Fig. G)

Gräsklipparen kan också användas För mulching. För att göra detta, maste Först mulching-pluggen installereras:

• Lyft upp utmatningsluckan och ta bort gräsuppsamlaren.
• Skjut in mulching-pluggen i däcket. Lás den ordentligt i sin position
• Fäll ned utmatningsluckan igen.

11 RENGÖRING OCH UNDERHÄLL

11.1 Rengöring

• Håll i görtigaste man alla sakerhetsanordningar, ventilationsspringor och motorhöljet fria frän smuts och damm. Torka av med en ren trasa eller blås rent med tryckluft under lågt tryck.
  Vi rekommenderar att grasklipparen gors ren after varje anvandning.
  Gör regelbundet ren gräsklipparen med en fuktad trasa och litet tvål. Använd inte rengöringsmedel eller Lossningsmedel; dessa kan angripa de delar som ar av plast pa maskinen. Se till att inget vatten kan Tränga in i maskinen.

Använd aldrig losningsmedel, t.ex. bensin, alcohol, ammoniaklosning etc. Dessa kan skada maskinens plastdelar.

• Avlågsna regelbundet gräs och smuts frän kniven.
• Vid klippningssäsongens början, undersök noga knivens skick.
• Om kniven ar mycket slo, slipa aller byt ut kniven.
• Om kniven ar skadad ellr sliten, byt ut kniven.

Varning! Observera foljande forsiktighetsatgärder:

• Var försiktig sä att du inte skär dig. Använd kraftiga handskar eller en trasa für att hantera kniven.
• Använd uteslutande av tillverkaren specificerad kniv vid byte av kniv.
• Avlagsna under inga omständigheter flakthjulet.

11.3 Byte av kniv

Av sakerhetsskal rekommenderar vi att lata en fackman byta kniv.

Viktigt: Bär arbetshandskar!

12 TEKNISKA DATA

Typ	POWDPG75561
Spanning	20V
Varvital	2800 v/min
Klippbredd	340 mm
Gräsuppsamlare	30 l
Klipphöjer	25-65 mm
Höljets material	Plast
Antal höjlägen	5
Diameter framhjul	140 mm
Diameter bakhjul	170 mm
Övre bearerhandtag	Ja
Fällbart handtag	Ja
Uppsamling	Ja

13 BULLER

Bulleremissionsvarden uppmatta enligt tillamplig standard. (K = 3)

Ljudtrycksnivá LpA 63dB(A)

Ljudeffektniva LwA 84dB(A)

OBS! Bär hörskyydd nár ljudtrycket overstiger 85 dB(A).

aw (Vibration)

1,9m/s²

K = 1,5 m/s²

POWDPG75561 SV

14 GARANTI

• Produkten garanteras for en 36 manaders period gallande fran den forste anvandarens inkopsdatum.

• Garantin tacker alla material- och tillverkningsfel med undantag for batterier och laddare. Den omfattar inte heller: defekter uppkomna pa normala forslitningsdilar sasom kullager, borstar, kablar, stickkontakter erler tillbehor som borrar, bits, sagklinger orc.; vidare skador ell der fekter som uppkommit genom vanvard, olyckor erler vidtagna forandringar av produkten: ei heller kostnader for transport.

• Skador och/eller defekter som uppkommen på grund av felaktig användning av verktyget omfattas inte av garantibestammlserna.

• Vi fransager oss allt ansvar for eventuell kroppsskada som uppstatt pgraund av felaktig anvandning av verktyget.

• Reparationer fär endast utföras av en auktoriserad serviceverkstad for Powerplus verktyg.

• Ytterligare information kan erhällas per Telefon på nummer 0032-3-292 92 90.

Eventuella transportkostnader skull betalas av kunden, om inte annat har avatalats skriftligen.

• Likaledes kan inga garantiansprak stallas om skadan på apparaten uppkommit som en folid av asidosatt underhall eller overbelastning.

• Absolut undantagna fran garantin ar skador uppkomna genom vatska som trangt in, overdrivet utsattande for damm, medveten skada (avsiktlig erer genom grov vardsloshet), olamplig anvandning (anvandning for andamal for vilka apparaten inte lampar sig), okunnig anvandning (t.ex. utan att respektera i denna bruksanvisning givna anvisninger), osakkunng montering, blixtnedslag, felaktig natspanning. Denna upprakning gör inte ansprák på att yara fullständig.

• Godkända garantiansprák kan inte medföra Förlangning av garantiperioden eller paböriande av en ny garantiperiod i den handelse apparaten ersats med en ny.

Apparat ell er delar som bytt's ut under garantin, blir darrigenom Varo NV:s egendom.

Vi forbehaller oss ratten att avvisa alla garantiansokninger dar inkopet inte kan bestyrkas ell er om det star klart att Produkten inte underhallits pa ratt satt (rena ventilationsspringor, kolborstarna regelbundet servade...)

• Inköpskyittot mäste sparas som bevis für inköpsdatum.

• Verktyget, som inte fär ha tagits isär, maste returneras till äterförsäljaren i acceptabelt rengjort skick i sin ursprungliga formplastforpackning (om tillämpligt fürprodukten) tillsammans med inköpsbeviset.

• För att sakerställa att verktyget fungerar optimalt skdet laddas minst 1 gang i manaden.

15 MILJOHANSYN

Då produiten tjänat ut fär den inte lämnas med det vanliga hushällsavfalletutan skä deponeras på miljömässigt korrekt satt och enligt gällande lokala bestammelser.

Avfall somkommen fran elektriska maskinkomponenter fär inte hanteras som vanligt hushållsavfall. De skadeponeras for atervinning där atervinningscentraler finns att tillgå. Kontakta lokala myndigheter erler din aterförsäljare for narmare information om atervinning.

VARO - Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - Belgien, focrlarar att,

Produkt: Gräsklippare BORSTLös 20 V Ø 340 MM

Varumärke: PowerPlus

Modell:POWDPG75561

overensstämmer med vasantiga krav och andra relevanta bestammelser i tillampliga europeiska direktiv, baserat på tillampningen av europeiska harmoniserade standarder. Varje ej godkänd ändring av apparaten görenna deklaration ogiltig.

Europeiska direktiv (inklusive, i tillampliga fall, andringar till dessa, fram till dagen for undertecknandet):

2011/65/EU

2006/42/EC

2014/30/EU

2000/14/EC Annex VI LwA

Measured 84dB(A)

Guaranteed 86dB(A)

Notified Body TUV SUD - 0036

Europeiska harmoniserade standarder (inklusive, i tillampliga fall, andringar till dessa, fram till dagen for undertecknandet):

EN60335-1:2012

EN60335-2-77:2010

ENIEC55014-1:2021

EN IEC55014-2:2021

Anvari for den tekiska dokumentationen: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Undertechnad agerar på uppdrag av foretagets VD,

Mertens Ludo

Ludo Mertens

Certifieringsansvarig
