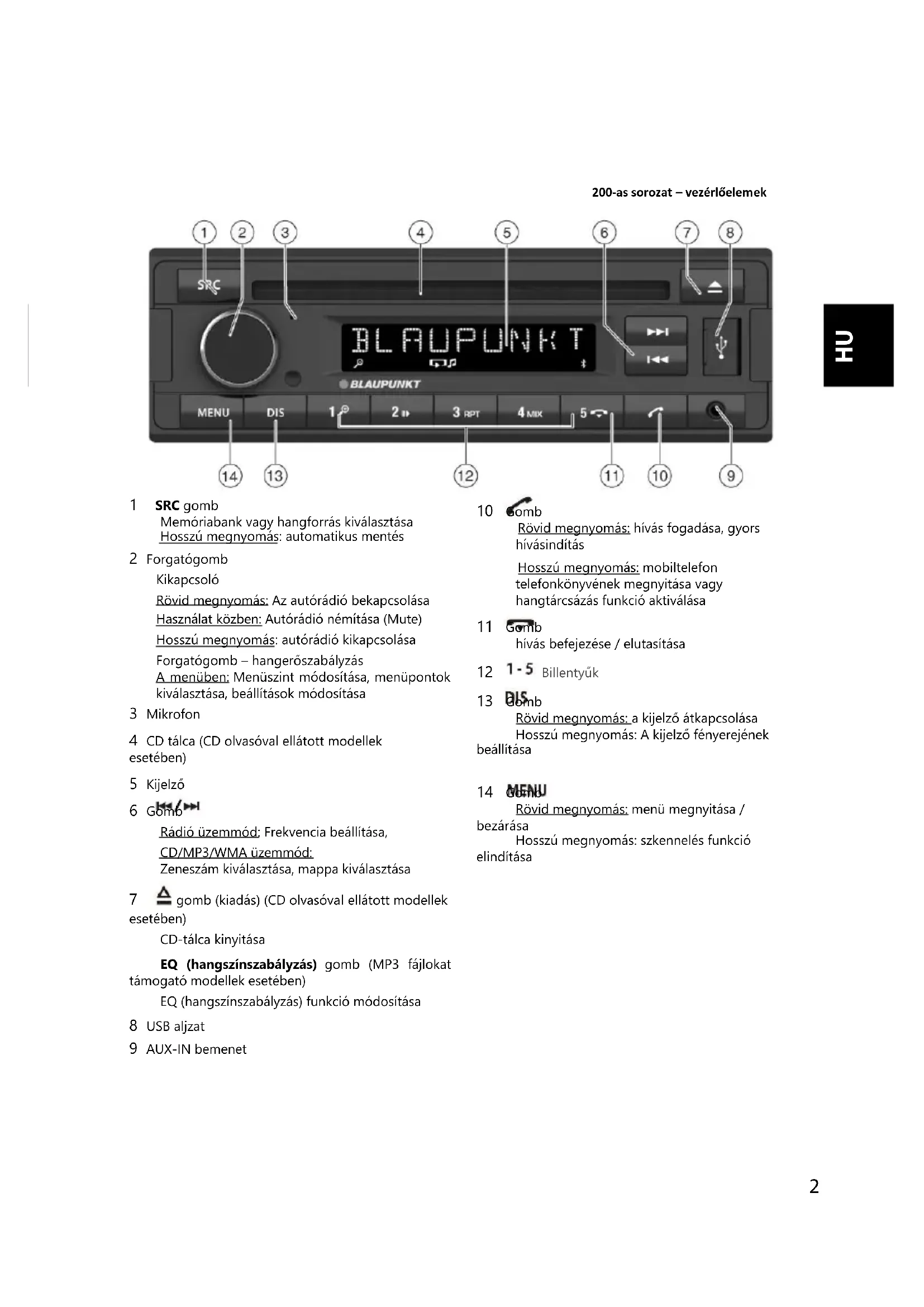

HASZNÁLATI ÚTMUTATÓ Freiburg 200 BLAUPUNKT

Memóriabank vagy hangforrás kiválasztása Hosszú megnyomás: automatikus mentés

2 Forgatógomb

Kikapcsoló

Rövid megnyomás: Az autórádió bekapcsolása

Használat közben: Autórádió némítása (Mute)

Hosszú megnyomás: autórádió kikapcsolása

Forgatógomb – hangerőszabályzás

A menüben: Menüszint módosítása, menüpontok kiválasztása, beállítások módosítása

3 Mikrofon

4 CD tálca (CD olvasóval ellátott modellek esetében)

5 Kijelző

6 Gomb

Rádió üzemmód: Frekvencia beállítása,

CD/MP3/WMA üzemmód:

Zeneszám kiválasztása, mappa kiválasztása

7 △ gomb (kiadás) (CD olvasóval ellátott modellek esetében)

CD-tálca kinyitása

EQ (hangszínszabályzás) gomb (MP3 fájlokat támogató modellek esetében)

EQ (hangszínszabályzás) funkció módosítása

8 USB aljzat

9 AUX-IN bemenet

10

Rövid megnyomás: hívás fogadása, gyors hívásindítás

Hosszú megnyomás: mobiltelefon telefonkönyvének megnyitása vagy hangtárcsázás funkció aktiválása

11

hívás befejezése / elutasítása

12

Billentyük

13

Rövid megnyomás: a kijelző átkapcsolása

Hosszú megnyomás: A kijelző fényerejének beállítása

14

Rövid megnyomás: menü megnyitása / bezárása

Hosszú megnyomás: szkennelés funkció elindítása

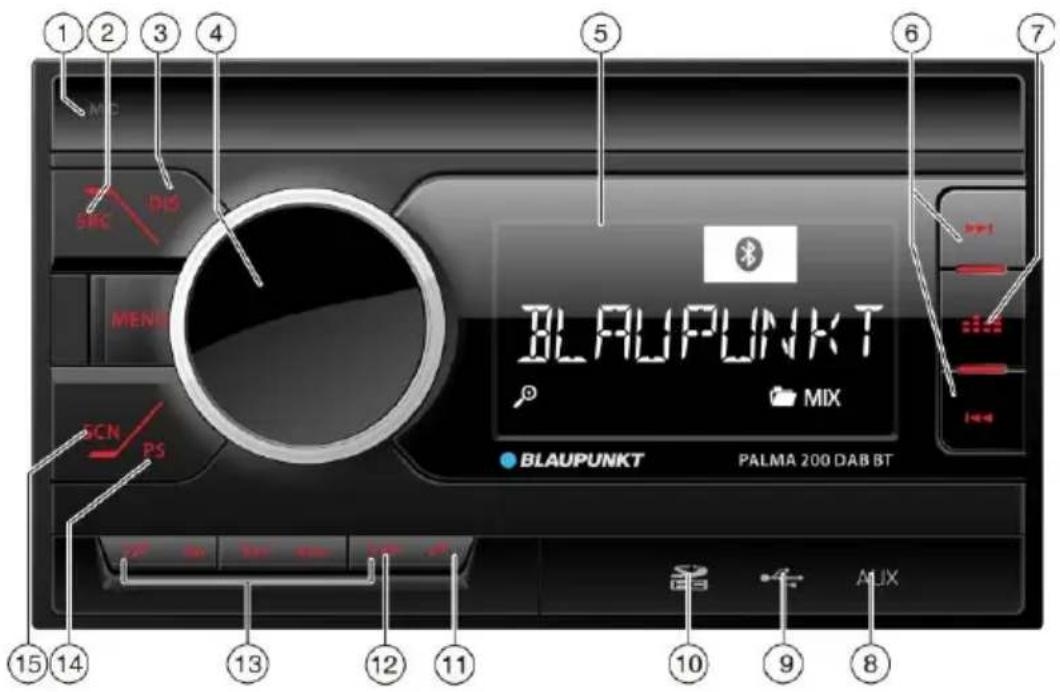

Vezérlőelemek - Palma 200-as sorozat

1 2 3 4 MC SNC DHS MENU 5 6 7 BLAUPUNKT MIX BLAUPUNKT PALMA 200 DAB BT 15 14 13 12 11 10 9 8

1 Mikrofon
2 Gsrc

Memóriabank vagy hangforrás kiválasztása Hosszú megnyomás: automatikus mentés

3 Gomb

kijelző átkapcsolása

4 Beállító gomb

Kikapcsoló

Rövid megnyomás: Az autórádió bekapcsolása

Használat közben: Autórádió némítása (Mute)

Hosszú megnyomás: autórádió kikapcsolása

Forgatógomb – hangerőszabályzás

A menüben: menüszint-váltás,

menüpont kiválasztása, beállítások módosítása

5 Kijelző
6 Gomb

Rádió üzemmód: Frekvencia beállítása, CD/MP3/WMA üzemmód:

Zeneszám kiválasztása, mappa kiválasztása

7 Gomb

Kedvenc EQ (hangszínszabályzás) beállítás kiválasztása

8 AUX-IN bemenet
9 USB aljzat

10 SD kártya foglalat
11 Gomb

Rövid megnyomás: hívás fogadása, gyors hívásindítás

Hosszú megnyomás: mobiltelefon telefonkönyvének megnyitása vagy hangtárcsázás funkció aktiválása

12 Gomb

hívás befejezése / elutasítása

13 1-5

PS omb

Program keresése

15 Gomb

Automatikus szkennelés

Tartalomjegyzék

Biztonsági figyelmeztetések....5

Tisztítással kapcsolatos megjegyzések ....5

Ártalmatlanítással kapcsolatos megjegyzések.....5

Szállított alkatrészek 5

Készülék bekapcsolása 6

Fontos megjegyzés a rádióhullámok vételével kapcsolatban....6

Bekapcsolás/kikapcsolás....6

Hangerö....7

Kijelző fényereje....7

Közlekedési információk....7

Digitális rádió (DAB) mód (csak DAB modell esetén)....7

DAB mód vagy DAB memóriabank kiválasztása ..7

Multiplexek / állomások hangolása....7

Kijelző átkapcsolása....8

Analog rádió mód (FM/AM) 8

RDS....8

Állomás mentése és tárolt állomás kiválasztása...9

Állomáskeresés 9

Állomások automatikus tárolása (Travelstore funkció)....9

CD mód (csak CD kompatibilis modell esetén)/MP3/WMA 9

Alapinformációk 9

Váltás CD/MP3/WMA üzemmódra....9

CD lemez behelyezése/kivétele.... 10

USB adathordozó csatlakoztatása/leválasztása. 10

USB adathordozó csatlakoztatása.... 10

Zeneszám/mappa kiválasztása.... 10

Lejátszás szüneteltetése.... 10

Zeneszámok véletlenszerű sorrendben való

lejátszása....10

Egyes zeneszámok vagy....10

Bluetooth® 11

Bluetooth® menü....11

Mobiltelefon párosítása és csatlakoztatása...... 11

Telefon funkciói....11

Bluetooth® streaming mód....11

Külső hangforrások 12

Elülső AUX-IN bemenet....12

Hangbeállítások....12

Hasznos információk....13

Műszaki adatok....13

Beszerelési útmutató....14

Biztonsági figyelmeztetések

A készülék a műszaki fejlesztés aktuális szabványainak, valamint az általánosan elfogadott biztonsági szabályoknak megfelelően lett legyártva. Ennek ellenére az ebben az útmutatóban szereplő biztonsági előírások be nem tartása veszélyes lehet. Az útmutató fontos információkat tartalmaz, melyek megkönnyítik a rádió egyszerű és biztonságos telepítését és üzemeltetését.

• Az autórádió használata előtt figyelmesen olvassa el az egész használati útmutatót.
• Tartsa az útmutatót jól hozzáférhető helyen, hogy az minden felhasználó számára mindig elérhető legyen.
• Ha az autórádiót harmadik félnek adja át, kérjük, mellékelje hozzá a jelen útmutatót is.

Ezenkívül kövesse az ezzel az autórádióval együtt használt bármely más eszköz útmutatóját.

Alkalmazott jelölések

Jelen útmutatóban az alábbi jelölések kerültek felhasználásra:

VESZÉLY!

Testi sérülés veszélye

ÓVATOSAN!

CD meghajtó károsodásának veszélye

VESZÉLY!

Magas hangerővel kapcsolatos figyelmeztetés

A CE jelölés a készülék Európai Uniós irányelveknek való megfelelését igazolja.

A sorozat egy lépését jelenti

- Listát jelent

Közúti biztonság

Szigorúan tartsa be az alábbi, közúti biztonságra vonatkozó ajánlásokat:

• A készülék használata nem akadályozhatja a biztonságos vezetést. Ha kétségei vannak, álljon meg biztonságos helyen és akkor működtesse a készüléket, amikor a jármú parkol.
• Az előlap kizárólag akkor vehető le és helyezhető fel amikor a jármű álló helyzetben van.
• Mindig mérsékelt hangerőt állítson be a hallás védelme és a közúti megkülönböztető jelzések (pl. rendőrsziréna) beazonosítása érdekében. Némított módban (pl. az audioforrás cseréjekor) a hangerő módosítása nem hallható. Ebböl az okból kifolyólag némított módban ne növelje a hangerőt.

Biztonságra vonatkozó általános tippek

Tartsa be az alábbi biztonsági szabályokat a testi sérülések elkerülése érdekében:

- Ne módosítsa és ne nyissa ki a készüléket. A készülékben

egy 1. osztályú lézer található, mely károsíthatja a látást.

- Némított módban, pl. az audioforrás cseréjekor, ne növelje a hangerőt. Némított módban a hangerő módosítása nem hallható.

Rendeltetésszerű használat

A készülék a jármű 12 V-os fedélzeti feszültségével működtethető, és egy DIN szabványnak megfelelő zsebbe telepítendő. Tartsa be a műszaki adatokban található teljesítmény-határértékeket. A szükséges javítási és szerelési munkákat képzett személynek kell elvégeznie.

Beszerelési útmutató

Az autórádiót csak akkor szerelheti be saját hatáskörben, ha megfelelő tapasztalattal rendelkezik az ilyen típusú rendszerek telepítésében és ismeri a jármű elektromos rendszerét. E célból tartsa be a jelen útmutató végén található telepítési utasításokat.

Megfelelőségi nyilatkozat

A Blaupunkt Competence Center Car Multimedia-Evo Sales GmbH ezennel kijelenti, hogy a tárgyi készülék megfelel a 2014/53/EU irányelv alapkövetelményeinek és egyéb rendelkezéseinek.

A megfelelőségi nyilatkozat a www.blaupunkt.com weboldalon található.

Tisztítással kapcsolatos megjegyzések

Az oldószerek, tisztító- és súrolószerek, valamint a műszerfaltisztító spray-k és műanyagápoló szerek olyan összetevőket tartalmazhatnak, melyek károsíthatják a készülék felületét.

• A rádiót kizárólag száraz és enyhén nedves ronggyal tisztítsa.
• Szükség esetén tisztítsa meg a kezelőpanel érintkezöit egy puha, alkohollal benedvesített ronggyal.

Ártalmatlanítással kapcsolatos megjegyzések

Ne dobja ki a régi készüléket háztartási hulladékokkal együtt!

'A készülék ártalmatlanításához kérjük, adja azt le egy gyűjtőhelyen.

Szállított alkatrészek

A szállított csomag a következőket tartalmazza:

1 autórádió
1 használati/telepítési útmutató
1 Adapter antenna aljzathoz

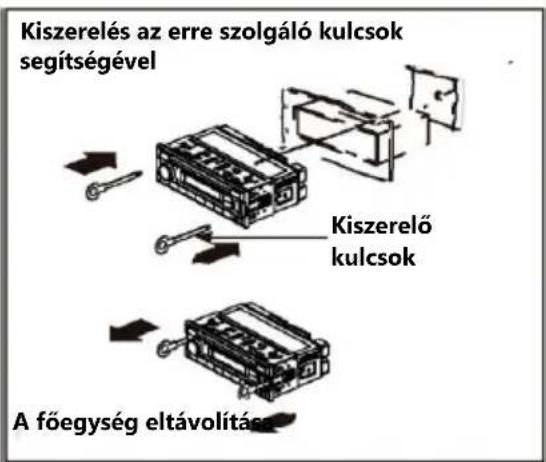

2 Kiszedő szerszámok

Megfelelőségi nyilatkozat | Tisztítással kapcsolatos megjegyzések | Ártalmatlanítással kapcsolatos megjegyzések

| Szállított alkatrészek | Készülék beüzemelése

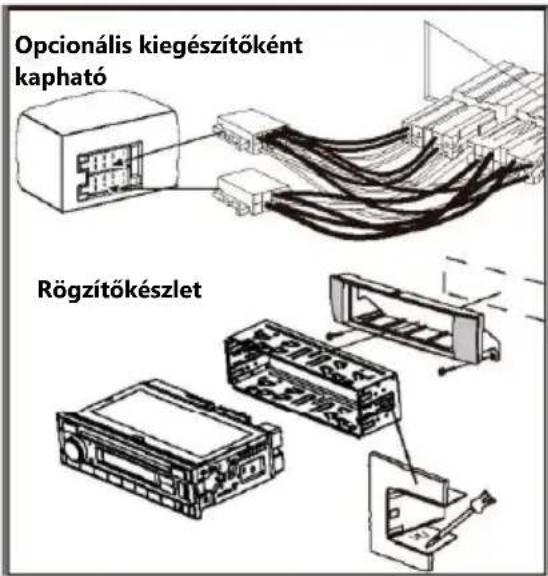

Plusz felszereltség

(nem képezi a csomag részét)

Kizárólag a Blaupunkt által jóváhagyott tartozékokat használja.

További információért forduljon Blaupunkt kereskedőhöz vagy

látogasson el awww.blaupunkt.com weboldalra.

Készülék bekapcsolása

Óvatosan!

Szállítócsavarok

A rádió bekapcsolása előtt ellenőrizze, hogy a szállítócsavarok el lettek-e távolítva (lásd a "Telepítési útmutató" fejezetet).

Fontos megjegyzés a rádióhullámok vételével kapcsolatban

Az autórádió különböző régiókban, különböző frekvenciasávokkal és rádiós műsorszórásí technológiákkal használható. Beállítható vételi régiók: "EUROPE" (Európa), "ASIA" (Ázsia), "NORTH AMERICA" (Észak-Amerika), "SOUTH AMERICA" (Dél-Amerika) és "THAILAND" (Thaiföld).

Előfordulhat, hogy első lépésben a megfelelő vételi régió beállítására lesz szükség a felhasználói menüben (lásd "Felhasználói beállítások" fejezet, "Beállítások elvégzése a TUNER menüben" pont, "TUNER AREA" (Vételi régió) menüpont).

Bekapcsolás/kikapcsolás

Kapcsológombbal történő be-/kikapcsolás

Nyomja meg a kapcsológombot a készülék bekapcsolásához. A rádió bekapcsol.

Nyomja meg és tartsa lenyomva a gombot 2 másodpercig a készülék kikapcsolásához.

A rádió kikapcsol.

Figyelem:

Ha a rádiót kikapcsolt gyújtás mellett kapcsolja be, a készülék 1 óra elteltével automatikusan kikapcsol, hogy elkerülje a jármű akkumulátorának lemerítését.

A jármű gyújtásával összehangolt be-/kikapcsolás

Az autórádió a gyújtással egyidejűleg kapcsol ki/be, ha az eszközt nem kapcsolta ki a kapcsológombbal és a telepítési útmutatónak megfelelően, helyesen csatlakoztatta a jármű gyújtásához.

Hangerő

Hangerő beállítása

A hangerő 0 (kikapcs.) és 40 (maximum) között állítható be.

A hangerő beállításához forgassa el a szabályozógombot..

A rádió némítása (Mute)

A rádió némításához vagy az előző hangerő visszaállításához nyomja meg röviden a kikapcsoló gombot. A hang elnémításakor a kijelzön a "MUTE" felirat jelenik meg.

Megjegyzések:

Ha telefon van csatlakoztatva a rádióhoz, a MUTE gomb telefonbeszélgetés közbeni megnyomásakor a kijelzőn a MUTE felirat jelenik meg, de a némítás funkció nem lesz elérhető.

Kijelző fényereje

A kijelző fényereje manuálisan változtatható nappali és éjszakai üzemmódok között.

Figyelem:

Tartsa lenyomva a gombot kb. 2 másodpercig a kijelző fényerejének megváltoztatásához.

Közlekedési információk

Az "EUROPE" (Európa) régióban az FM állomásokról RDS jelen keresztül közlekedési hírek fogadhatók. Ha a közlekedési hírek elsőbbsége aktiválva van, a készülék automatikusan átáll a közlekedési hírek fogadására, még akkor is, ha épp nem rádió üzemmódban működik.

Ha az elsőbbség be van kapcsolva, a kijelzón megjelenik a forgalmi dugó szimbóluma (M)Megjelenik a "TRAFFIC"

felirat

forgalmi hírek sugárzása közben.

A prioritás a felhasználói menüben aktiválható és deaktiválható (nyomja meg röviden a MENU gombot, válassza ki az "FM TUNER" (FM hangolás) opciót, majd a "TRAF ON" (Közlekedési hírek bekapcsolva) lehetőséget).

Megjegyzések:

Közlekedési hírek fogadása közben a hangerő megnövekszik. Beállíthatja a közlekedési hírek minimális hangerejét (lásd a "Felhasználói beállítások" fejezet "Beállítások elvégzése a VOLUME" (Hangerő) menüben, "TRAFFIC VOL" (Közlekedési hírek hangereje) menüpont).

Digitális rádió (DAB) mód (csak DAB modell esetén)

A DAB funkció lehetővé teszi a digitális hangminőségű rádióhallgatást.

A hagyományos rádiós műsorszórástól eltérően a DAB technológia esetében egyes rádióműsorokat (állomásokat) mindig ugyanazon a frekvencián sugároznak. Ezek az állomások az ún multiplexek. Bizonyos esetekben ugyanaz az állomás különböző multiplexeken fogadható.

Figyelem:

A DAB jel vételéhez speciális antennára van szükség. Ez lehet egy külön DAB antenna, amely a tetön vagy az ablakban van elhelyezve vagy egy kombinált

DAB/AM/FM antenna.

DAB mód vagy DAB memóriabank kiválasztása

Nyomja meg a gombot többször, amíg a kívánt memóriabank meg nem jelenik a kijelzön DAB1 → DAB2 → DAB3 DAB:

Ha a DAB mód aktiválva van, a kijelzön a szimbólum jelenik meg

Megjegyzések:

• Minden DAB memóriabank legfeljebb 5 állomás tárolására képes.
• A DAB memóriabankokat a felhasználói menüben lehet be- és kikapcsolni ("Felhasználói beállítások", "Beállítások végrehajtása" a "DABTUNER" (DAB Tuner) menüben, "BAND" (Sávszélesség) menüpont).

Multiplexek / állomások hangolása

A DAB funkcionak köszönhetően az azonos frekvencián sugárzó állomások mindig egy ún. multiplexbe vannak csoportosítva.

Digitális rádió üzemmód (DAB) | Rádió üzemmód

Új multiplexek a keresési funkció használatával kereshetők ki. Keresés felfelé:

Nyomja meg röviden a gombot a következő ÁLLOMÁS kiválasztásához az aktuális MULTIPLEXEN belül. Az aktuális MULTIPLEX utolsó ÁLLOMÁSÁNAK elérésekor nyomja meg röviden a gombot a CSATORNÁK felfelé történő SZKENNELÉSÉHEZ és a következő elérhető MULTIPLEX kikereséséhez. Lejátszásra kerül az új MULTIPLEX első ÁLLOMÁSA.

Tartsa lenyomva a gombot kb. 2 másodpercig a CSATORNÁK felfelé történő SZKENNELÉSÉNEK elindításához és a következő elérhető MULTIPLEX kikereséséhez. Lejátszásra kerül az új MULTIPLEX első ÁLLOMÁSA.

Megjegyzések:

- Ha eléri az utolsó (legmagasabb) csatornát, a rádió az első (legalacsonyabb) csatornát választja ki és automatikusan folytatja a keresést.

Keresés lefelé:

Nyomja meg röviden a 🕐 gombot a jelenlegi MULTIPLEX előző állomásához való ugráshoz. Az aktuális MULTIPLEX első ÁLLOMÁSÁNAK eléréseko nyomja meg röviden a 🕐 gombot a CSATORNÁK lefelé történő SZKENNELÉSÉHEZ és a következő elérhető MULTIPLEX kikereséséhez. Lejátszásra kerül az adott MULTIPLEX utolsó ÁLLOMÁSA. Tartsa lenyomva a 🕐 gombot kb. 2 másodpercig a

CSATORNÁK lefelé történő SZKENNELÉSÉNEK

elindításához és a következő elérhető MULTIPLEX kikereséséhez.

Lejátszásra kerül az új MULTIPLEX utolsó ÁLLOMÁSA.

Megjegyzések:

- Ha eléri az első (legalacsonyabb) csatornát, a rádió az utolsó (legmagasabb) csatornát választja ki és automatikusan folytatja a keresést.

Állomás mentése és tárolt állomás kiválasztása

Válassza ki a kívánt DAB memóriabankot.

Szükség esetén válassza ki a kívánt rádióállomást.

Tartsa lenyomva az 1-5 állomás gombot kb. 2 másodpercig az aktuális állomás adott gomb alatti elmentéséhez. – vagy –

A tárolt állomás előhívásához nyomja meg röviden az 1-5 gombok valamelyikét.

Kijelző átkapcsolása

Nyomja meg a DIS (Kijelző) gombot a képernyők közötti váltáshoz:

Kijelző	Jelentés
ABCDEF	Állomás neve
ABCDEF	Multiplex neve

DABI 5C	DAB memóriabank / frekvencia
vagy	vagy
P1 5C	Memóriahely / frekvencia
DAB1 18:30	DAB memóriabank / idő
vagy	vagy
P1 18:30	Memóriahely / idő

Analog rádió mód (FM/AM) RDS

Számos FM állomás sugároz RDS (Radio Data System) jelet, amely az "EUROPE" (Európa) vételi régió rádióműsorát egészíti ki és mely lehetővé teszi a következő kiegészítő funkciók használatát:

• A kijelzön az állomás neve látható.
- A rádió felismeri a közlekedési híreket és a híradókat és automatikusan átkapcsolhat rájuk, ha a készülék más (pl. CD) módban működik.
- Frekvenciaváltás: Ha az RDS funkció be van kapcsolva, a rádió automatikusan kiválasztja a beállított állomás legjobb vételi frekvenciáját.
- Regionális programok: Némely állomás különböző tartalmakkal bíró, regionális programokra bontja az adást. Amikor a REGIONAL (Regionális programok) funkció be van kapcsolva, a rádió csak azokra az alternatív frekvenciákra vált át, amelyek ugyanazt a regionális programot sugározzák.

Az RDS és REGIONAL funkciók a felhasználói menüben kapcsolhatók ki- és be (lásd "Felhasználói beállítások", "Beállítások végrehajtása a "TUNER" (Hangolás) menüben" pont, "REGIONAL" (Regionális programok) pozíció).

Figyelem:

Az RDS funkció aktiválásakor az AF funkció is aktiválódik.

Ha az "EUROPE"-tól (Európától) eltérő régiót állít be, az RDS funkció automatikusan kikapcsol.

Régió	Memóriabankok
EUROPE (Európa)	- M1, FM2, FMT, AMI, AM2, AMT
ASIA (Ázsia)
USA
THAILAND (Thaiföld)

Állomáskeresés indítása

Hosszan nyomja meg a SRC gombot a Travelstore funkció bekapcsolásához.

A kijelzön az „FM TSTORE“ felirat jelenik meg.

Megjegyzések:

Az „EUROPE“ (Európa) régió esetében: Az FM sávszélességben csak a közlekedési információt továbbító állomások kerülnek kikeresésre és bekapcsol a forgalmi információk előnyben részesítése (☐),

◆ A keresési érzékenység a beállításokban módosítható (magas - alacsony).

Rádióállomások kézi hangolása

A kézi hangolás bekapcsolásához nyomja meg hosszan a gombot.

A kijelzön a „MANUAL" (Kézi) felirat jelenik meg.

Nyomja meg röviden a <</gombot a frekvencia fokozatos növeléséhez/csökkentéséhez.

Állomás mentése és tárolt állomás kiválasztása

Válassza ki a kívánt memóriabankot.

Szükség esetén állítsa be a kívánt rádióállomást.

Nyomja meg és tartsa lenyomva az állomás 1 - 5 gombot > kb. 2 másodpercig az aktuális állomás adott nyomógombhoz való hozzárendeléséhez.

- vagy -

A tárolt állomás előhívásához nyomja meg röviden az állomás 1-5 > gombot.

Állomáskeresés

A keresési funkció lehetővé teszi az összes észlelt vagy tárolt állomás kikeresését az aktuális sávszélességben.

Egy adott sávszélesség összes észlelhető állomásának

kereséséhez 📋 tartsa lenyomva a gombot

körülbelül 2 másodpercig a szkennelés megkezdéséhez.

Szekennelés közben a kijelzőn a „SCAN” felirat és az aktuális frekvencia, valamint a memóriabank vagy az állomás neve látható. Nyomja meg röviden a 1-5 gombot a kiválasztott állomás hallgatásához.

Állomások automatikus tárolása (Travelstore funkció)

A Travelstore funkció lehetővé teszi, hogy automatikusan kikeresse és az FMT memóriabankban eltárolja a régióban az öt legnagyobb jelerösséggel bíró FM állomást. A memóriabankban korábban tárolt állomások törlődnek.

Válasszon memóriabankot az adott sávszélességhez, pl. FMI vagy AM.

Tartsa lenyomva a gomsot kb. 2 másodpercig. A hangoló elkezdi a rádióállomások automatikus kikeresését; A kijelzőn megjelenik az "FM TSTORE" vagy az "AM TSTORE" felirat. A tárolás befejezése után lejátszásra kerül az FMT vagy AMT szinten 1. helyen elmentett állomás.

CD mód (csak CD kompatibilis modell esetén)/MP3/WMA

Alapinformációk

CD mód (csak CD kompatibilis modell esetén)/MP3/WMA

Ez az autórádió lehetővé teszi audio CD-k (CDDA) és audio, MP3 vagy WMA fájlokat tartalmazó CD-R/RW lemezek, valamint USB adathordozón található MP3 vagy WMA fájlok lejátszását.

Megjegyzések:

- A megfelelő működés érdekében csak "Compact Disk" logóval ellátott lemezeket használjon.

- A Blaupunkt nem garantálja a piacon elérhető összes, másolasvédett CD, valamint üres CD és USB memória problémamentes lejátszását.

MP3/WMA adathordozó előkészítésekor vegye figyelembe a következőket:

• Zeneszámok és mappák elnevezése.
  • CD formátumok: CD-R/RW, ∅:12 cm
  • CD adatformátumok: ISO 9669 1. és 2. szint, Joliet
  • CD-írási sebesség: max. 16x (ajánlott)
• USB fájlok formátuma/rendszere: FAT16/32 adattároló eszköz.
• Audio fájlok kiterjesztése:
• .MP3/.WMA/.FLAC/.AAC/

Váltás CD/MP3/WMA üzemmódra

Nyomja meg a SRC gombot többször, amíg a kijelzőn meg nem jelenik a kívánt hangforrás:

• "CD": behelyezett CD.
  • "USB": USB adathordozó
  • "AUX": külső csatlakoztatott hangforrás.

CD/MP3/WMA mód | CD behelyezése/kivétele | USB adathordozó csatlakoztatása/leválasztása

Megjegyzések:

• Az adott hangforrás csak akkor választható ki, ha megfelelő CD-t helyez be vagy megfelelő eszközt csatlakoztat.
• Ha az autórádió a lejátszás előtt megköveteli a csatlakoztatott eszköz vagy adathordozó adatainak olvasását, a kijelzőn a "READING" (Olvasás) üzenet jelenik meg. A betöltési folyamat idótartama az adatok mennyiségétől és az eszköz vagy adathordozó típusától függ. Ha az eszköz vagy az adathordozó meghibásodott, vagy az átvitt adatok nem olvashatók le, egy annak megfelelő üzenet jelenik meg a kijelzőn (pl. "CD ERROR" (CD Hiba)).

CD lemez behelyezése/kivétele CD lemez behelyezése

CD meghajtó károsodásának veszélye!

Nem szabványos alakú CD-k vagy 8 cm átmérőjű lemezek (mini CD-k) nem használhatók. A gyártó nem vállal felelősséget a lemezmeghajtó olyan jellegű sérüléseiért, amelyek nem megfelelő CD-k használatából származnak.

Figyelem:

A CD-k automatikus behúzása során a folyamatot semmilyen módon nem segíteni vagy akadályozni.

Ha a behelyezett CD lejátszása nem lehetséges, a kijelzőn rövid időre megjelenik a "CD ERROR" (CD Hiba) felirat, és a CD kb. 2 másodperc múlva automatikusan kiadásra kerül.

CD lemez kivétele

Nyomja meg a gombot a behelyezett CD kiadásához.

Megjegyzések:

• Ha a kiadott CD-t nem távolítja el, a tálca kb. 10 másodperc elteltével automatikusan visszahúzódik.
• A CD-k akkor is eltávolíthatók, ha a rádió ki van kapcsolva, vagy ha egy másik hangforrás aktiv.

USB adathordozó

csatlakoztatása/leválasztása

Az USB adathordozók a készülék elülső részén található USB alizathoz csatlakoztathatók.

USB adathordozó csatlakoztatása

Az autórádiót az adathordozó megfelelő regisztrálása érdekében ki kell kapcsolni.
Csatlakoztassa az USB adathordozót.
Kapcsolja be az autórádiót.

Ha az USB adathordozót korábban audio forrásként választotta ki, a rádió először leolvassa róla az adatokat.

Zeneszám/mappa kiválasztása

Lehetővé teszi új zeneszám keresését vagy új mappa kiválasztását.

Tartsa lenyomva a gombot kb. 2 másodpercig az előző / következő mappa kiválasztásához.

Nyomja meg röviden a 🐘/▶ gombot az előző / következő zeneszám kiválasztásához.

Lejátszás szüneteltetése

Nyomja meg a ▶ ("PAUSE") gombot a lejátszás szüneteltetéséhez vagy folytatásához.

Zeneszámok véletlenszerű sorrendben való lejátszása

Nyomja meg a 4 MIX gombot a lejátszási módok közötti váltáshoz. Ha a véletlenszerű lejátszás (MIX) funkció be van kapcsolva, a kijelzőn megjelenik a (mindegyik zeneszám lejátszása) vagy a MIX (zeneszámok véletlenszerű lejátszása az adott mappában) szimbólum.

Egyes zeneszámok vagy mappák ismétlése

Nyomja meg a 3 RPT gombot a lejátszási módok közötti váltáshoz: Ha a REPEAT funkció be van kapcsolva, megjelenik a kijelzón a (zeneszámok ismétlése) vagy (mappák ismétlése) szimbólum. MIX

Kijelző beállítása

Nyomja meg a DIS gombot egy vagy több alkalommal az alábbi képernyők közötti váltáshoz:

• Jelenlegi teljes lejátszási idő.
- A zeneszám, az előadó és az album nevének megjelenítéséhez azokat az ID3 címkében kell tárolni.
- A fájlnév és a mappa neve csak MP3 / WMA módban jelenik meg.

Bluetooth®

A rádió Bluetooth-on keresztül csatlakozhat más, Bluetooth csatlakozásra képes eszközökhöz, például mobiltelefonhoz vagy MP3-lejátszóhoz. Ez lehetővé teszi a beépített mikrofonnal ellátott rádió kihangosítóként való használatát a csatlakoztatott mobiltelefonok számára, valamint más Bluetooth-eszközök hangkimenetének vezérlését és lejátszását az autórádió hangszóróin keresztül (Bluetooth streaming).

A Bluetooth technológia rövid hatótávú vezeték nélküli kapcsolatot tesz lehetővé. Ezért a Bluetooth-eszközöket a rádió közelében (a jármű belsejében) kell elhelyezni ahhoz, hogy kapcsolatot teremtsenek és tartsanak fenn az eszközzel. A Bluetooth-kapcsolat létrehozásához először párositania kell a rádiót egy Bluetooth-eszközzel. Az eszközök párosítása után a Bluetooth-kapcsolat automatikusan létrejön. Ez a kapcsolat mindaddig aktív marad, amig a Bluetooth-eszköz hatótávolságon belül lesz.

Bluetooth® menü

A Bluetooth menü összegzi a Bluetooth® eszközök párosításának, kezelésének és csatlakozásának összes funkcióját.

A Bluetooth® menü előhívása

Nyomja meg röviden a gombot a felhasználói menü megnyitásához.
Forgassa el a gombot a "BLUETOOTH" menüpont kiválasztásához.
Nyomja meg a forgatógombot a Bluetooth® menü megnyitásához.
Forgassa el a gombot a kívánt menüpont kiválasztásához.
- A "DLP BOOK" opció lehetővé teszi a telefonkönyv letöltését.
- A "DEL PBOOK" opció lehetővé teszi a telefonkönyv törlését.

Mobiltelefon párosítása és csatlakoztatása

Ha az eszköz egy mobiltelefonhoz van csatlakoztatva, akkor a kapcsolat automatikusan megszakad, ha az eszközt egy másik mobiltelefonnal párosítja.

Keresse ki az autórádiót a mobiltelefonon, és hozza létre a kapcsolatot.

Ha a rádiót egy mobiltelefonnal párosítja és csatlakozást hoz létre a két készülék között, a kijelzőn megjelenhet a "PAIRED" (Párosítva), majd a "CONNECTED" (Csatlakoztatva) felirat.

Ezenkívül megjelenik egy villogó Bluetooth® ikon is.

Telefon funkciói Bejövő hívás fogadása/elvetése

Bejövő hívás esetén a kijelző felváltva mutatja az "INCOMING CALL" (Bejövő hívás) feliratot és a hívó fél számát. Az aktuális hangforrás elnémul, és a telefon csengőhangja hallható a rádió hangszóróin keresztül.

gomb megnyomása = hívásfogadás.

A kijelzón a "CALL" (hívás) felirat és a hívás időtartama látható.

Nyomja meg a gombot a hívás elutasításához vagy az aktuális hívás befejezéséhez.

A kijelzön a "CALL END" (hívás vége) felirat látható.

Megjegyzések:

- Hívás közben megváltoztathatja a hangerőt a hangerőszabályzóval.

Telefonkönyvben tárolt szám kiválasztása

Ez a funkció csak akkor érhető el, ha átviszi a telefonkönyvet az autórádióhoz csatlakoztatott mobiltelefonról.

Válassza a „PHONEBOOK“ (Telefonkönyv) lehetőséget a Bluetooth® menüben.
Forgassa el a gombot a kívánt telefonszám kiválasztásához, majd nyomja meg a hívásindításhoz.
A kijelzön megjelenik a telefonkönyv első bejegyzése.

Bármely telefonszám, utoljára tárcsázott szám vagy a memóriában elmentett szám gyorshívása

A gyorstárcsázás funkció használatával hívást kezdeményezhet a teljes telefonszám megadása nélkül. Utoljára tárcsázott szám hívása

nyomja meg a gombot az utoljára tárcsázott szám képernyőn való megjelenítéséhez.

Bluetooth® streaming mód

Bluetooth®-eszköz párosítása és csatlakoztatása a streaming funkció segítségével

Nyomja meg a SBC gombot többször, amíg a képernyön meg nem jelenik a "BT STREAM" felirat.
Nyomja meg a ||gombot a „BT STREAM“ (Bluetooth streaming átvitel) lejátszás elindításához.

Ha az eszköz támogatja a Bluetooth® A2DP (Advanced Audio Distribution Profile) profilt, akkor lejátszhat zenét egy

Bluetooth® audioeszközröl az autó hangszóróin keresztül. Megjegyzések:

• A Bluetooth® streaming csak akkor választható ki, ha megfelelő, streaming-et támogató eszköz van csatlakoztatva.
• Ha bejövő hívás érkezik zenehallgatás közben, a zeneszám lejátszása megszakad és a hívás befejezéséig nem folytatódik.

Külső hangforrások

Elülső AUX-IN bemenet

Veszély!

A csatlakozóra való tekintettel fokozott balesetveszély áll fenn.

Közúti baleset esetén az elülső AUX-IN aljzatból kiálló csatlakozó sérülést okozhat. Egyenes dugó vagy adapter használata növeli a sérülések kockázatát.

Emiatt ajánlott sarokcsatlakozók használata.

Ha egy külső hangforrás, például MP3-lejátszó van csatlakoztatva az elülső AUX-IN aljzathoz, az a SRC gombbal választható ki. A kijelzőn az „AUX” felirat jelenik meg.

Beállítások elvégzése a "TUNER" (Hangolás) menüben

TRAFFIC INFO (Közlekedési információk) (csak az EUROPE (Európa) régióban)

Csak FM rádió üzemmódban: A közlekedési hírek elsőbbségének bevagy kikapcsolása. Beállítások: BE vagy KI

Ha a közlekedési hírek elsóbbsége be van kapcsolva, a kijelzón a

ikon jelenik meg.

BAND SELECTION (Sávszélesség kiválasztása)

A memóriabankok aktiválása vagy deaktiválása. Deaktiválási lehetőséggel rendelkező memóriabankok:

Régió	Memóriabankok
EUROPE (Európa)	FM2, FMT, AM, LW
ASIA (Ázsia)	FM2, FMT, AM, AMT
USA
THAILAND(Thaiföld)

Beállítási lehetőség mindegyik esetben: „ON” (Bekapcs.), „OFF” (Kikapcs.)

Mód:

A memóriabank deaktiválása nem eredményezi a benne tárolt rádióállomások elvesztését.

REGIONAL (Regionális programok)

(csak az EUROPE (Európa) régióban)

Csak FM rádió módban: A REGIONAL (Regionális programok) funkció be- vagy kikapcsolása. Beállítások: BE vagy KI

SENSITIVITY (Érzékenység)

Állomáskeresés érzékenységének beállítása. Beállítások: LO (Alacsony), HI (Magas).

RDS

RDS funkció be- és kikapcsolása. Beállítások: BE vagy KI

AREA (Vételi régió)

A rádióhullámok vételi régiójának kiválasztása. Beállítások: EUROPE (Európa), ASIA (Ázsia), USA, THAILAND (Thaiföld).

DAB tuner beállítások (csak DAB modellek esetében)

A következő DAB beállítások módosíthatók a "DAB Tuner" menüben:

BAND SELECTION (Sávszélesség kiválasztása)

A memóriabankok aktiválása vagy deaktiválása. Deaktiválási lehetőséggel rendelkező memóriabankok:

DAB 2: BE vagy KI

DAB 3: BE vagy KI

Az "AUDIO" menü behívása és bezárása

Nyomja meg röviden a gombot a felhasználói menü megnyitásához.

Forgassa el a gombot az "AUDIO" (Hang) menüpont kiválasztásához.

Hangbeállítások

A következő hangbeállítások módosíthatók az "AUDIO" (Hang) menüben:

• Mély és magas hangok beállítása (-7-+7)
- A bal és a jobb csatorna (Balance) vagy az első és hátsó hangszórók (Fader) hangerejének kiegyensúlyozása (F7-R7)
- Mély hangok felerősítése alacsony hangerő mellett (XBASS) (BE-KI)
• 4 sávos hangszínszabályzó beállítása (POP/ROCK/CLASSIC/FLAT/KIKAPCS.)

Beállítások elvégzése a "VOLUME"

(Hangerő) menüben

ON VOLUME (Hangerő a bekapcsolást követően)

Bekapcsolás utáni hangerő beállítása: ON VOLUME (Bekapcsolás utáni hangerő; 1–40) vagy LAST VOLUME (Utoljára beállított hangerő; a rádió kikapcsolása elötti hangerő visszaállítása).

TRAFFIC VOL (Közlekedési információk hangereje) (csak az EUROPE (Európa) régióban)

A közlekedési bejelentések minimális hangerejének beállítása. Beállítások: 1–40.

BEEP (Gombok csipogása)

A megerősítő hangjelzés be- vagy kikapcsolása. Beállítások: BE vagy KI

Beállítások elvégzése a "CLOCK" (Óra)

menüben

HOUR MODE (ÓRA MÓD)

12 vagy 24 órás óra üzemmód kiválasztása. Beállítások: 12, 24. SET (Beállítás)

Idő beállítása.

Figyelem:

Ha a 12 órás óra üzemmód (HOUR MODE 12) van beállítva, a kijelzőn az órák előtt az "AM" (délelőtt) vagy "PM" (délután) felirat jelenik meg.

RDS CLOCK (Automatikus időbeállítás) (csak az EUROPE (Európa) régióban)

Az automatikus, RDS adatok segítségével történő órabeállítást bekapcsolása/kikapcsolása. Beállítások: BE vagy KI

Beállítások elvégzése a "VARIOUS" (Különböző) menüben

VERSION (verzió)

A rádió aktuális szoftververziójának megjelenítése.

NORMSET (Gyári beállítások)

Az autórádió eredeti gyári beállításainak visszaállítása.

Hasznos információk

Garancia

A garanciális feltételek a www.blaupunkt.com weboldalon érhetők el.

Szervizelés

Ha szervizen keresztüli javitásra van szüksége, az Ön országában ilyen szolgáltatást nyújtó partnerek listáját az alábbi weboldalon találja: www.blaupunkt.com.

Műszaki adatok

Tápfeszültség

Áramfelvétel

Működés közben: < 10 A

<3,5 mA

Tuner

Frekvenciatartomány Európában, Ázsiában és

Thaiföldön:

FM: 87,5–108 MHz

AM (közepes 531-1602 kHz

hullámok):

Tuner

Frekvenciatartomány Európában, Ázsiában és

Thaiföldön:

FM: 87,5-108 MHz

AM (közepes 531-1602 kHz

hullámok):

Frekvenciatartomány

az USA-ban:

FM: 87,7-107,9 MHz

AM (közepes 530-1710 kHz

hullámok):

CD

Frekvenciatartomány: 20-20 000 Hz

Előerősítő kimenet

2 csatorna: 1,5 V

Bemeneti

érzékenység

Elülsö AUX-IN 300 mV/10 Ω

bemenet:

Méretek és súly (CD-s modell)

Szél. x Mag. x Mély.: 178x50x160 mm

Súly: kb. 1,55 kg

Méretek és súly (CD nélküli modell)

Szél. x Mag. x Mély.: 178x50x110 mm

Súly: kb. 0,6 kg

Méretek és súly (2-DIN modell)

Szél. x Mag. x Mély.: 178x100x110 mm

Súly: kb. 0,7kg

Beszerelési útmutató

Biztonsággal kapcsolatos útmutatás

Az összeszerelés és a csatlakoztatás során tartsa be az alábbi biztonsági tippeket.

•Válassza le az akkumulátor negatív pólusát! Tartsa be a jármű gyártójának biztonsági utasításait.
• Lyukak fúrásakor ügyeljen arra, hogy ne tegyen kárt a jármű egyik alkatrészében sem.
• A pozitív és negatív kábel keresztmetszete nem lehet kisebb, mint 1,5 mm ^2 .
•Ne csatlakoztassa a jármű csatlakozóit a rádióhoz! Az Ön járműtípusának megfelelő adapterkábelt hivatalos BLAUPUNKT márkakereskedönél vásárolhatja meg.
• Márkától és típustól függően járműve eltérhet a kézikönyvben leírtaktól. A Blaupunkt nem felel a készülék helytelen csatlakoztatása és telepítése által okozott károkért.

Ha az itt megadott információk nem felelnek meg a telepítés speciális követelményeinek, kérjük, forduljon Blaupunkt márkakereskedőjéhez, a jármű gyártójához vagy ügyfélszolgálatunkhoz. Az erősítő telepítésekor először földelje a készüléket azelőtt, hogy a csatlakozókat a vezetékes kimenetekhez csatlakoztatná.

Ne csatlakoztassa külső eszköz földelését az autórádió (ház) földeléséhez.

Opcionális kiegészítőként kapható Rögzítőkészlet

Kiszerelés az erre szolgáló kulcsok segítségével Kiszerelő kulcsok A főegység eltávolítás

ISO csatlakozó		A		B
		1	NC	1	RR+ hangszóró kimenet
		2	NC	2	RR- hangszóró kimenet
B	1|3|5|7|2|4|6|8|FUSE 10A	3	NC	3	RF+ hangszóró kimenet
		4	Állandó +12V	4	RF- hangszóró kimenet
		5	Autó antenna*	5	LF+ hangszóró kimenet
A	1|3|5|7|2|4|6|8|	6	NC	6	LF- hangszóró kimenet
		7	15. oszt./gyulladás	7	LR+ hangszóró kimenet
		8	Földelés	8	LR- hangszóró kimenet
