BEDIENUNGSANLEITUNG Freiburg 200 BLAUPUNKT

CAR RADIO Series 200 (1-DIN CD/DAB optional) Series 200 (2-Din) Enjoy it. en Operating and installation instructions Subject to change and technical modication DE Bedienungs- und Montageanleitung EN Operating and installation instructions CS Návod k obsluze a montáži DA Betjenings- og monteringsvejledning ES Instrucciones de operación e instalación FI käyttö- ja asennusohje FR Instructions d’utilisation et d’installation HU Használati és beszerelési útmutató IT Istruzioni per l‘uso e l‘installazione NL Gebruiks- en installatie-instructie. PL Instrukcja obsługi i montażu PT Instruções de utilização e montagem SV Bruks- och monteringsanvisning1. Bedienelemente- Autoradio① LC-Display: Anzeige von Informationen wie Sender, Musiktitel, Uhrzeit und Einstelloptionen ② CD-Schacht (Modelle mit CD-Laufwerk): Eingabe von CD-Datenträgern Nur handelsübliche CDs können verwendet werden, keine Single-CDs, keine CDs mit Adaptern, keine unförmigen CDs) ③ CD-Auswurf (Modelle mit CD-Laufwerk): Auswurf einer eingelegten CD EQ-Taste (Modelle ohne CD-Laufwerk): Auswahl eines Klangbilds (Modelle mit Laufwerk haben diese Einstellung im Menü, siehe Kapitel EINSTELLUNGEN) ④ SRC-Taste: Auswahl der Audioquelle, verfügbare Audioquellen werden nacheinander durchgeschaltet. Einige Quellen können deaktiviert werden, siehe auch Kapitel EINSTELLUNGEN ⑤ Linker Druck-/ Drehregler: Drehen: Lautstärke laut/ leise Im Menü wechseln zwischen den Einstelloptionen/ Änderung von Optionen Kurzer Druck: Einschalten des Autoradios, stummschalten des Autoradios; Im Menü Anwahl/ Bestätigung von Einstelloptionen Langer Druck: Ausschalten des Autoradios ⑥ Vor-/ Zurück- Tasten: Kurzer Druck: Je nach Quelle Suchlauf FM, Servicewechsel DAB, Titelwechsel USB/ Bluetooth, etc. Langer Druck: Je nach Quelle: FM: Suchlauf manuell DAB: Ensemblesuche USB/ CD: Ordnerwechsel ⑦ MENU-Taste: Kurzer Druck: Menü öffnen/ schließen (siehe Kapitel EINSTELLUNGEN) Langer Druck: Senderanspielfunktion (SCAN) bei UKW ⑧ DIS-Taste: Kurzer Druck: Umschalten des Displays zwischen verschiedenen Informationen, je nach ausgewählter Quelle Langer Druck: Displayhelligkeit umschalten ⑨ Stationstasten: Kurzer Druck: Aufruf eines Senders oder der abgebildeten Zweitfunktion/ Sonderfunktion wie Titelsuche (Browsing), Play/ Pause, Wiederholfunktion, Zufallswiedergabe, je nach ausgewählter Quelle Langer Druck: Aktuellen Radiosender speichern ⑩ Telefonhörer: Taste „Annehmen“: Kurzer Druck: Anruf annehmen Taste „Auflegen“: Kurzer Druck: Anruf beenden/ ablehnen ⑪ Mikrofon: Freisprechmikrofon) ⑫ Abdeckung, keine Funktion bei diesem Modell ⑬ Externe Eingänge: Öffnen der Abdeckung: 1-DIN Modell: Klappe nach rechts klappen 2-DIN Modell: Klappe von der rechten Seite her lösen, dann vorsichtig nach unten drücken USB-Anschluss: Anschluss für USB-Sticks für die Musikwiedergabe AUX-Eingang: Anschluss für eine externe analoge Audioquelle mit 3,5mm Klinkenstecker SD-Leser (nur 2-DIN Modell): Kartenleser für SD-, SDHC- und SDXC-Karten ⑭ Abdeckung(en) der Öffnungen für das Entriegelungswerkzeug, siehe Kapitel EINBAU/ ANSCHLÜSSE ⑮ Taste SCN (Nur 2-DIN Modell): Titel-/ Senderanspielfunktion ⑯ Taste PS (Nur 2-DIN Modell): Senderspeicheranspielfunktion

DE2. Herzlichen Glückwunsch Wir gratulieren Ihnen zum Kauf Ihres neuen Blaupunkt Produktes. Wir möchten, dass Sie lange Freude daran haben, daher bitten wir Sie, diese Bedienungsanleitung sorgfältig durch zu lesen. Sollten wider Erwarten Probleme auftreten, prüfen Sie bitte anhand der Bedienungsanleitung, ob Sie das Problem selbst lösen können. Beachten Sie bitte dazu auch das Kapitel FEHLERSUCHE am Ende der Bedienungsanleitung. Ihr Händler und der Blaupunkt-Service helfen Ihnen gerne weiter, wenn Sie das Problem nicht selbst lösen können. Kontaktdaten finden Sie unter www.blaupunkt.com. Diese Anleitung gilt möglicherweise für verschiedene, in Ihrem Funktionsumfang voneinander abweichende Modelle, daher können einige Funktionen und Optionen bei Ihrem Modell nicht verfügbar sein oder abweichen. Technische Änderungen zur Verbesserung des Produktes sind vorbehalten, Abweichungen der in dieser Bedienungsanleitung beschriebenen Funktionen sind hierdurch möglich.

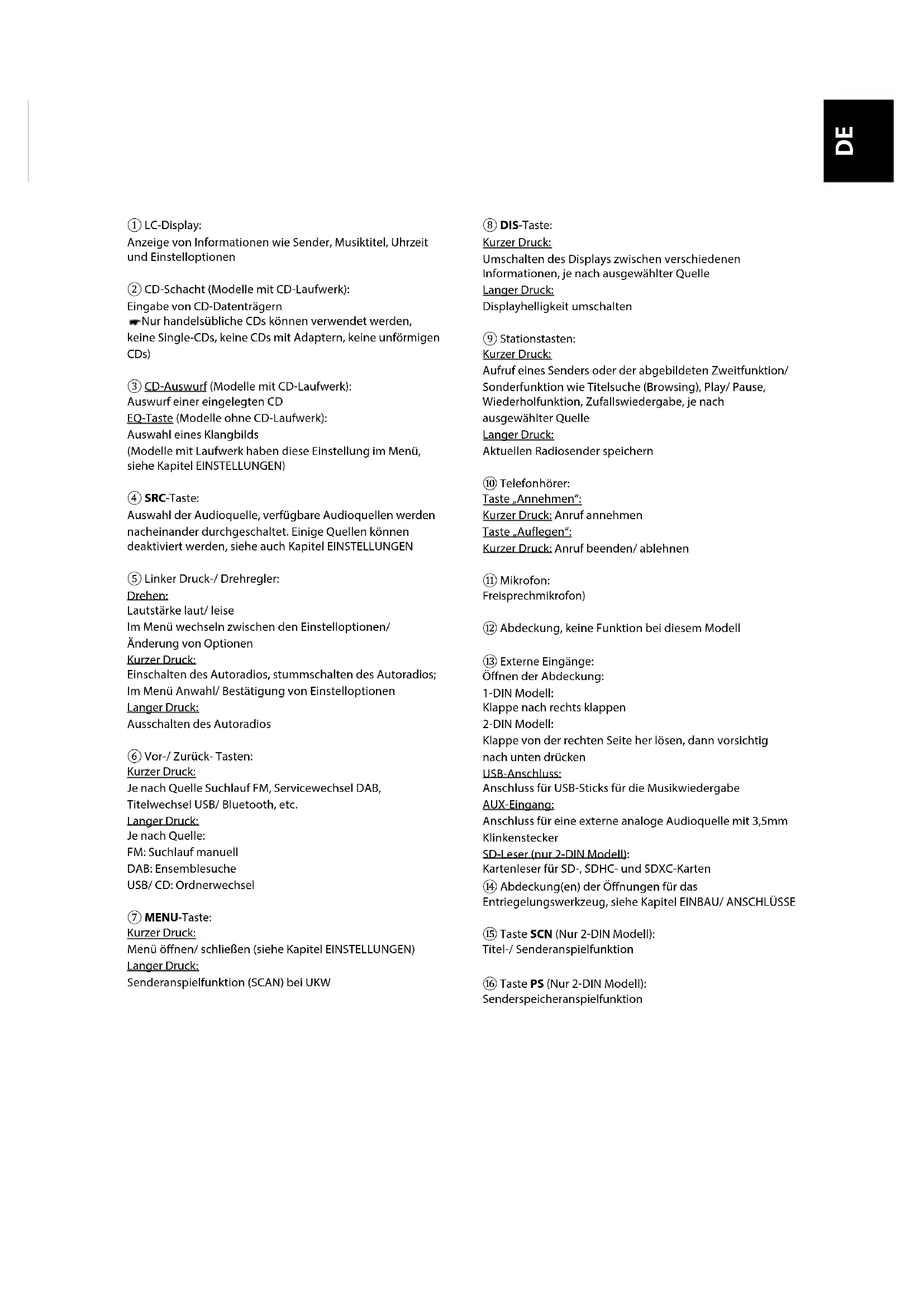

Bedienelemente Autoradio 1 Herzlichen Glückwunsch | Inhalt 2 Sicherheitshinweise 3 Allgemeine Informationen | Lieferumfang | Softwareupdate 4 Ein-/ Ausschalten | Lautstärke ändern 5 Radiobetrieb analog: UKW/ Mittelwelle (FM/ AM) 6 Radiobetrieb Digitalradio: DAB/ DAB+ 7 Wiedergabe externer Geräte und Datenträger: CD (optional) 8 Wiedergabe externer Geräte und Datenträger: USB 9 Wiedergabe externer Geräte und Datenträger: Bluetooth® 10 Wiedergabe externer Geräte und Datenträger: AUX 11 Bluetooth®-Freisprecheinrichtung 12 Uhr 13 Einstellungen | Menü 14 Einbau | Ausbau | Anschlüsse 15 Nützliche Informationen | Technische Daten 16 Fehlersuche 173. Sicherheitshinweise Sicherheitshinweise Das Autoradio wurde nach dem Stand der Technik und festgelegten Sicherheitsrichtlinien hergestellt. Trotzdem können Gefahren auftreten, wenn Sie die Sicherheitshinweise in dieser Anleitung nicht beachten. Diese Anleitung soll Sie mit den wichtigsten Funktionen vertraut machen.

• Lesen Sie diese Anleitung sorgfältig und vollständig durch, bevor Sie das Autoradio einbauen bzw. benutzen.

• Bewahren Sie die Anleitung so auf, dass sie jederzeit für alle Benutzer zugänglich ist.

• Geben Sie das Autoradio stets zusammen mit dieser Anleitung an Dritte weiter.

• Beachten Sie außerdem die Anleitungen der Geräte, die Sie im Zusammenhang mit diesem Autoradio verwenden.

• Verwenden Sie das Gerät nicht weiter, wenn ein Problem auftritt. Verwendete Symbole In dieser Anleitung werden folgende Symbole verwendet: GEFAHR! Warnt vor Verletzungen VORSICHT! Warnt vor Beschädigung des DVD-/ CD- Laufwerks oder der verwendeten Datenträger GEFAHR! Warnt vor hoher Lautstärke Das CE-Kennzeichen bestätigt die Einhaltung der EU-Richtlinien Hinweis Auflistung Verkehrssicherheit Beachten Sie folgende Hinweise zur Verkehrssicherheit Benutzen Sie Ihr Autoradio so, dass Sie Ihr Fahrzeug immer sicher steuern können. Die Verwendung von Autoradiofunktionen während der Fahrt kann Ihre Aufmerksamkeit von der Verkehrssituation ablenken und zu schweren Unfällen führen! Verzichten Sie auf alle zusätzlichen Funktionen, die Ihre Aufmerksamkeit vom Verkehrsgeschehen und von der Bedienung des Fahrzeugs während der Fahrt ablenken. Um diese Funktionen zu nutzen, halten Sie an einem dafür geeigneten Ort an und bedienen Sie Ihr Autoradio bei stehendem Fahrzeug. Hören Sie stets in mäßiger Lautstärke, um Ihr Gehör zu schützen und um akustische Warnsignale (z.B. der Polizei) wahrnehmen zu können. In Stummschaltungspausen (z.B. beim Wechsel der Audioquelle) ist das Verändern der Lautstärke nicht hörbar. Erhöhen Sie die Lautstärke nicht während dieser Stummschaltungspause. Allgemeine Sicherheitshinweise Verändern oder öffnen Sie das Autoradio nicht. Im Inneren befinden sich keinerlei vom Bediener zu wartende Teile. In Autoradios mit CD-Laufwerk befindet sich ein Laser der Klasse 1, der Ihre Augen verletzen kann. Bestimmungsgemäßer Gebrauch: Dieses Autoradio ist für den Einbau und Betrieb in einem Fahrzeug mit 12 Volt Bordnetzspannung vorgesehen und muss in einen DIN-Schacht eingebaut werden. Beachten Sie die Leistungsgrenzen des Autoradios. Lassen Sie Reparaturen und ggf. auch den Einbau von einem Fachmann durchführen.

DE4. Allgemeine Informationen | Lieferumfang | Softwareupdate Konformitätserklärung Hiermit erklärt Blaupunkt Competence Center Car Multimedia- Evo Sales GmbH, dass sich das Autoradio in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 2014/53/EU befindet. Die Konformitätserklärung finden Sie im Internet unter www.blaupunkt.com, wenn sie dort nicht verfügbar ist, kann sie über uns angefordert werden. Markenrechtliche Hinweise Alle anderen in diesem Dokument genannten Marken und deren Logos, Markennamen oder Firmennamen auf die in dieser Bedienungsanleitung Bezug genommen wird, werden nur zu Identifikationszwecken verwendet und sind Eigentum der jeweiligen Inhaber. Reinigungshinweise Löse-, Reinigungs- und Scheuermittel sowie Cockpit-Spray, Lufterfrischer und Kunststoff -Pflegemittel können Stoffe enthalten, welche die Oberfläche des Autoradios angreifen. Verwenden Sie zur Reinigung des Autoradios nur ein trockenes oder leicht feuchtes, weiches Tuch. Entsorgungshinweise Entsorgen Sie Ihr Altgerät nicht in den Hausmüll! Nutzen Sie zur Entsorgung des Altgerätes und des Zubehörs die zur Verfügung stehenden Rückgabe- und Sammelsysteme.

Lieferumfang Im Lieferumfang sind enthalten:

• Einbaurahmen + Demontagewerkzeug

• Antennenadapter DIN-Stecker auf ISO-Buchse Software-Update Die Software des Autoradios kann über ein externes Speichermedium aktualisiert werden. Wenn Updates für Ihr Autoradio verfügbar sind, finden Sie diese unter www.blaupunkt.com. Die Anleitung für das Update und weitere Informationen liegen dem Update bei. Wenn das Autoradio einwandfrei funktioniert, ist ein Update nicht erforderlich, jedes Update birgt auch ein gewisses Risiko durch Fehler bei der Durchführung des Updates, auch können- trotz sorgfältiger Tests- in sehr seltenen Fällen neue oder andere Fehler auftreten. Laden Sie keine Software aus fremden Quellen in das Gerät, diese kann das Gerät funktionsunfähig machen. Einzelne Punkte und Funktionen des Autoradios können von der Anleitung abweichen, da Funktionen durch die Weiterentwicklung der Software verändert, hinzugefügt oder auch entfernt worden sein können. Dies stellt keinen Mangel oder Reklamationsgrund des Autoradios dar. Wenn Sie an Blaupunkt eine Anfrage nach einem Update stellen, so teilen Sie uns bitte so detailliert wie möglich mit, was für ein Problem mit Ihrem Autoradio auftritt. Auch benötigt der Support Informationen über die aktuell installierte Softwareversion (siehe Kapitel EINSTELLUNGEN). Ohne diese Informationen können wir leider nicht helfen oder ein Update zur Verfügung stellen.5. Ein-/ Ausschalten | Lautstärke ändern Ein-/Ausschalten mit dem Druck-/ Drehregler Zum Einschalten drücken Sie den linken Druck-/ Drehregler. Zum Ausschalten halten Sie den linken Druck-/ Drehregler länger als 2 Sekunden gedrückt. Bitte beachten Sie, dass das Autoradio nach dem Einschalten ggf. einige Sekunden benötigt bis Sie es wieder abschalten können, da interne Startprozesse noch im Hintergrund aktiv sind. Das Autoradio kann auch bei abgeschalteter Fahrzeugzündung eingeschaltet werden- es erscheint dann im Display kurz 1 HOUR ON / 1 STUNDE. Das Autoradio schaltet zum Schutz der Batterie automatisch nach einer Stunde ab. Ein-/Ausschalten über die Fahrzeugzündung Wenn bei laufendem Autoradio die Zündung ausgeschaltet wird, schaltet sich das Autoradio automatisch aus und beim nächsten Einschalten der Zündung wieder ein. Wenn es mit den linken Druck-/ Drehregler am Autoradio ausgeschaltet wurde, bleibt es beim An-/ Ausschalten der Zündung dauerhaft aus bis es manuell wieder eingeschaltet wird. Wenn die Funktion nicht wie beschrieben arbeitet, ist das Autoradio nicht korrekt angeschlossen. Lautstärke ändern Die Lautstärke lässt sich über den linken Druck-/ Drehregler einstellen, die Lautstärke ist von 0 (kein Ton) bis 50 (volle Lautstärke) einstellbar. Auf dem Display wird die eingestellte Lautstärke für einige Sekunden angezeigt. Musik-Lautstärke einstellen: Drehen Sie den linken Druck-/ Drehregler während der Musikwiedergabe, um die Lautstärke zu verändern. Verkehrsfunklautstärke einstellen (Verkehrsfunk muss in den Einstellungen aktiviert sein, siehe Kapitel EINSTELLUNGEN): Drehen Sie den linken Druck-/ Drehregler während einer Verkehrsfunkdurchsage um die Lautstärke zu verändern, dieser Wert wird automatisch gespeichert und ist in den Einstellungen jederzeit anpassbar (siehe Kapitel EINSTELLUNGEN). Bluetooth®-Lautstärke einstellen (Telefonie): Drehen Sie den linken Druck-/ Drehregler während eines Telefonats, um die Lautstärke zu verändern. Dieser Wert wird automatisch gespeichert und ist in den Einstellungen jederzeit anpassbar (siehe Kapitel EINSTELLUNGEN). Autoradio stumm schalten (Mute) Drücken Sie kurz den linken Druck-/ Drehregler, um das Autoradio stumm zu schalten bzw. um wieder die vorherige Lautstärke zu aktivieren. Hören Sie stets in mäßiger Lautstärke, um Ihr Gehör zu schützen und um akustische Warnsignale (z.B. der Polizei) wahrnehmen zu können. In Stummschaltungspausen (z.B. beim Wechsel der Audioquelle) ist das Verändern der Lautstärke nicht hörbar. Erhöhen Sie die Lautstärke nicht während dieser Stummschaltungspause. DEDE6. Radiobetrieb analog: UKW/ Mittelwelle (FM/ AM) Die analogen Übertragungswege von Rundfunksignalen wie z.B. UKW (FM) auf 87,5-108 MHz sind die „klassischen“ Übertragungsarten und weltweit stark verbreitet. Die Sender werden analog übertragen (FM= Frequenzmodulation, AM= Amplitudenmodulation). Bei schwachen oder schwankenden Signalen schwindet bei UKW das Stereosignal, Sender werden Mono wiedergegeben und beginnen zu rauschen. Die Sender sind oftmals, abhängig von der Region, auf verschiedenen Frequenzen zu empfangen, zu welchen Autoradios je nach Empfangsqualität automatisch wechseln können, wenn der Sender die nötigen RDS-Informationen bereitstellt und die Sendesignale eine ausreichende Stärke haben. UKW/ AM Radiowiedergabe starten Wählen Sie über die Taste SRC eine der Quellen/ Speicherebenen FM1, FM2, FMT, AM oder AMT aus Einige Quellen/ Speicherebenen sind je nach Einstellung inaktiv, ab Werk ist nur die Speicherebene FM1 aktiviert. Siehe Kapitel EINSTELLUNGEN. Auf jeder Speicherebene stehen 5 Speicherplätze zur Verfügung. Sendersuchlauf Mit den Tasten >>/ << können Sie durch kurzen Druck den Sendersuchlauf aufwärts oder abwärts starten. Der Suchlauf stoppt automatisch auf dem nächsten empfangbaren Sender mit ausreichender Empfangsstärke. Sie können Sie Suchlaufempfindlichkeit in den Einstellungen anpassen, siehe Kapitel EINSTELLUNGEN. Sie können eine Frequenz auch manuell einstellen, wenn der zu findende Sender sehr schwach ist und der Suchlauf nicht auf der gewünschten Frequenz stoppt. Hierzu drücken und halten Sie eine der Tasten >> oder << so lange, bis in der Anzeige MANUAL angezeigt wird, der Suchlauf startet nun und stoppt, wenn Sie die Taste loslassen. Durch erneutes kurzes Drücken können Sie die Frequenz schrittweise verändern. Wenn für ca. 5 Sekunden keine der Tasten gedrückt wird, aktiviert das Autoradio wieder den automatischen Suchlauf, es wird kurz AUTO in der Anzeige angezeigt. Sender speichern/ gespeicherte Sender aufrufen Auf den Stationsspeichertasten 1-5 können Sie Ihre Lieblingssender abspeichern und diese wieder aufrufen. Sie können auf jeder Speicherebene jeweils 5 Sender speichern: Stellen Sie wie unter SENDERSUCHLAUF beschrieben den gewünschten Sender ein. Drücken Sie nun die gewünschte Speichertaste für ca. eine Sekunde und lassen Sie diese wieder los, sobald ein Signalton das Speichern des Senders bestätigt. Durch einen kurzen Druck auf eine Speichertaste können Sie den zuvor gespeicherten Sender aufrufen. Sender automatisch speichern (Travelstore) Speicherebenen mit der Kennzeichnung T (FMT und AMT) können über einen automatischen Suchlauf (Travelstore) die 5 stärksten Sender speichern: Wählen Sie die gewünschte Speicherebene über die Taste SRC aus, nun drücken und halten Sie die Taste SRC bis auf dem Display die Anzeige T-STORE erscheint. Bei Beendigung des Vorgangs schaltet das Autoradio wieder auf die normale Anzeige zurück. Wenn Sie den Travelstore auf einer anderen Speicherebene als FMT/ AMT starten, wird automatisch auf die entsprechende Travelstore-Speicherebene gewechselt und diese, wenn nötig, in den Einstellungen automatisch aktiviert. Es werden nur die Sender auf der Travelstore-Speicherebene gespeichert/ verändert. Verfügbare Sender anspielen (SCAN) Sie können alle Sender des gewählten Frequenzbands anspielen lassen: Drücken Sie hierzu die Taste MENU länger als eine Sekunde. Das Display zeigt SCAN und die aktuelle Frequenz/ den Radiosender blinkend an. Der SCAN wird fortgeführt bis Sie ihn durch erneuten Druck auf die Taste MENU beenden. Beim 2-DIN Modell ist diese Funktion über eine gesonderte Taste verfügbar, siehe Kapitel BEDIENELEMENTE AUTORADIO. Änderung der Anzeige Mit der Taste DIS können Sie den Inhalt der Anzeige umschalten zwischen verschiedenen Informationen:

• Speicher/ Speicherebene + Frequenz

• Speicher/ Speicherebene + Uhrzeit Die Verfügbarkeit der Anzeigefunktionen hängt vom Sender und der Empfangsqualität ab Weitere Funktionen bzw. Optionen: Siehe Kapitel EINSTELLUNGEN.7. Radiobetrieb Digitalradio: DAB/ DAB+ Digital Audio Broadcasting (kurz DAB/ DAB+) ist der digitale Nachfolger des analogen UKW-Rundfunks. Durch die digitale Übertragung ergeben sich einige Unterschiede zum bekannten, analogen UKW-Radio: Es werden mehrere Sender auf einem Kanal verbreitet- den sogenannten ENSEMBLES (auch Multiplexe oder Programmpakete genannt). Die Sender selbst, welche sich in einem ENSEMBLE befinden, nennen sich SERVICES (= Sender und/ oder Datendienste). ENSEMBLES gibt es in Deutschland z.B. regional verfügbar von den öffentlich-rechtlichen Senderanstalten, zusätzlich dazu gibt es zum aktuellen Zeitpunkt zwei deutschlandweit empfangbare ENSEMBLES: DR DEUTSCHLAND und ANTENNE DE. Die ENSEMBLES sind meist im gesamten Sendegebiet über verschiedene Senderstandorte auf dem gleichen Kanal zu empfangen (Gleichwellennetz), was Kanalwechsel unnötig macht und mehr Platz für weitere Programmanbieter ermöglicht. Die Sender rauschen nicht, wie Sie es von UKW kennen, entweder der Sender ist in einer gleichbleibenden Qualität hörbar oder er setzt komplett aus, wenn die Fehlerkorrektur kein Signal mehr rekonstruieren kann, ztw. von einem kurzen, sog. "blubbern" begleitet. DAB/ DAB+ Radiowiedergabe starten Wählen Sie über die Taste SRC eine der Speicherebenen DAB1, DAB2 oder DAB3 aus. Einige Speicherebenen sind je nach Einstellung inaktiv, ab Werk ist nur die Speicherebene DAB1 aktiviert. Siehe Kapitel EINSTELLUNGEN. Auf jeder Speicherebene stehen 5 Speicherplätze zur Verfügung. Services durchblättern/ Ensemblesuchlauf Mit den Tasten >>/ << können Sie durch kurzen Druck die Services des aktuellen Ensembles aufwärts oder abwärts durchblättern. Wenn Sie den ersten oder letzten Service des aktuellen Ensembles überschreiten, zeigt Ihnen das Display >>> bzw. <<< an und startet automatisch die Suche nach dem vorherigen oder nachfolgenden Ensemble und spielt hier den letzten bzw. ersten Service. Wenn Sie das Ensemble nicht wechseln wollen bzw. den Suchlauf zum nächsten Ensemble nicht zu starten, drücken Sie umgehend bei Anzeige von >>> oder <<< im Display die entsprechend entgegengesetzte Taste. Wenn der Suchlauf aktiv ist, kann dieser nicht unterbrochen werden, bis das Autoradio das nächste Ensemble gefunden hat und spielt. Ensemblesuchlauf Durch langen Druck auf die Tasten >>/ << können Sie jederzeit die Suche zum vorherigen oder nachfolgenden Ensemble starten. Wenn der Suchlauf aktiv ist, kann dieser nicht unterbrochen werden, bis das Autoradio das nächste Ensemble gefunden hat und spielt. Sender speichern/ gespeicherte Sender aufrufen Auf den Stationsspeichertasten 1-5 können Sie Ihre Lieblingssender abspeichern. Sie können auf jeder Speicherebene jeweils 5 Sender speichern. Stellen Sie wie unter SERVICES DURCHBLÄTTERN/ ENSEMBLESUCHLAUF beschrieben den gewünschten Sender ein. Drücken Sie nun die gewünschte Speichertaste für ca. eine Sekunde und lassen Sie sie wieder los, sobald ein Signalton das Speichern des Senders bestätigt. Durch einen kurzen Druck auf eine Speichertaste können Sie den zuvor gespeicherten Sender aufrufen. Änderung der Anzeige Mit der Taste DIS können Sie den Inhalt der Anzeige umschalten zwischen verschiedenen Informationen:

• Speicher/ Speicherebene + Uhrzeit Die Verfügbarkeit der Anzeigefunktionen hängt vom Sender ab. Weitere Funktionen bzw. Optionen: Siehe Kapitel EINSTELLUNGEN.

DE8. Wiedergabe externer Geräte und Datenträger: CD (optional) Mit dem CD-Laufwerk des Autoradios können handelsübliche Musik-CDs (CDDA), gebrannte Musik-CDs entsprechend dem CDDA-Format sowie Daten-CDs mit kompatiblen Mediendateien wiedergegeben werden. Verwendbare Datenträger/ Medientypen:

• CDDA/ Daten-CD/ CD-R/ CD-RW mit 12 cm Ø

• Dateiformate: MP3, WMA Für eine einwandfreie Funktion verwenden Sie bitte nur CDs mit dem Compact-Disc-Logo. Eine einwandfreie Funktion aller Mediendateien, auch der oben genannten, kann aufgrund der Vielfalt der Software mit welcher solche Dateien erstellt werden können, nicht garantiert werden. Wir empfehlen Ihnen bei Problemen mit beschreibbaren CD-Medien diese mit einer niedrigeren Brenngeschwindigkeit zu beschreiben oder andere Medien zu verwenden Eine einwandfreie Funktion von kopiergeschützten CDs sowie aller auf dem Markt erhältlichen CD-Rohlinge, USB- Datenträger und microSD-Karten kann nicht garantiert werden. CD einlegen/ CD-Wiedergabe starten Zerstörungsgefahr des CD-Laufwerks! Unrund konturierte CDs und CDs mit 8 cm Durchmesser (Mini-CDs) dürfen nicht verwendet werden. Für Beschädigungen des Laufwerks durch ungeeignete CDs wird keine Haftung übernommen. Schieben Sie die CD mit der bedruckten Seite nach oben in den CD-Schacht (siehe Abschnitt „Bedienelemente“), bis ein leichter Widerstand spürbar wird. Die CD wird automatisch eingezogen und die Wiedergabe beginnt. Der automatische Einzug der CD darf nicht behindert oder unterstützt werden. Wenn eine CD bereits zuvor eingelegt wurde, wechseln Sie mit der Taste SRC auf die Quelle CD. CD-Wiedergabe Mit den Tasten >>/ << können Sie durch kurzen Druck den Titel vor bzw. zurück wechseln. Bei der Verwendung von Daten-CDs mit mehreren Verzeichnissen können Sie durch langen Druck der Tasten >>/ << in das nächste bzw. vorherige Verzeichnis wechseln. Sonderfunktionen Mit den Stationstasten 1-4 können Sie die folgenden Sonderfunktionen entsprechend der Symbole auf den Tasten verwenden: TITELSUCHE (Auswahl/ Suche eines Titels über den linken Druck-/ Drehregler) PLAY/ PAUSE (pausieren bzw. fortsetzen der Wiedergabe), WIEDERHOLFUNKTION TITEL oder VERZEICHNIS aktivieren/ deaktivieren ZUFALLSWIEDERGABE ALLE TITEL oder AKTUELLES VERZEICHNIS aktivieren/ deaktivieren. Änderung der Anzeige Mit der Taste DIS können Sie den Inhalt der Anzeige umschalten zwischen verschiedenen Informationen. Die Verfügbarkeit der Anzeigefunktionen hängt vom der Art des verwendeten Datenträgers ab. CD entnehmen Drücken Sie die Auswerfen-Taste [ ], um eine eingelegte CD auszuwerfen. Das Auswerfen der CD darf nicht behindert oder unterstützt werden.9. Wiedergabe externer Geräte und Datenträger: USB Über den USB-Anschluss können sogenannte Massenspeichermedien (USB-Sticks) mit dem Autoradio verbunden und darauf enthaltene Mediendateien wiedergegeben werden, sofern es sich um mit dem Gerät kompatible Datenträger wie auch Dateien handelt. Verwendbare Datenträger/ Medientypen:

• USB-Datenträger mit Dateisystemen FAT16, FAT32, exFAT

• Dateiformate: MP3, WMA Eine einwandfreie Funktion aller Mediendateien, auch der oben genannten, kann aufgrund der Vielfalt der Software mit welcher solche Dateien erstellt werden können, nicht garantiert werden. Der Anschluss von MP3-Playern oder Mobiltelefonen für die Musikwiedergabe ist nicht möglich. Der USB-Anschluss des Gerätes kann auch zum Laden von externen Geräten wie Mobiltelefonen verwendet werden. Herstellerspezifische Schnellladefunktionen werden nicht unterstützt. Es kann nicht garantiert werden, dass sich jedes Gerät laden lässt, auch kann dies vom verwendeten USB- Kabel abhängen. Dieses Autoradio verfügt über einen USB-Anschluss:

• USB-Anschluss unter der Abdeckklappe an der Vorderseite (siehe BEDIENELEMENTE AUTORADIO) USB-Datenträger anschließen/ USB Wiedergabe starten Öffnen Sie die mit dem USB-Symbol beschriftete Abdeckklappe (nach rechts kippen). Stecken Sie den USB-Datenträger vorsichtig in die USB- Buchse, wenden Sie keine Gewalt an und verkanten Sie den USB-Datenträger nicht. Das Autoradio schaltet automatisch in den USB-Betrieb um. Die Daten werden eingelesen, die Wiedergabe beginnt mit der ersten, vom Autoradio erkannten Mediendatei. Wenn ein USB-Datenträger bereits zuvor angeschlossen wurde, wechseln Sie mit der Taste SRC auf die Quelle USB, die Daten werden eingelesen, die Wiedergabe beginnt mit der zuletzt gespielten Datei. USB-Wiedergabe Mit den Tasten >>/ << können Sie durch kurzen Druck den Titel vor bzw. zurück wechseln. Bei der Verwendung von Datenträgern mit mehreren Verzeichnissen können Sie durch langen Druck der Tasten >>/ << in das nächste bzw. vorherige Verzeichnis wechseln. Sonderfunktionen Mit den Stationstasten 1-4 können Sie die folgenden Sonderfunktionen entsprechend der Symbole auf den Tasten verwenden: TITELSUCHE (Auswahl/ Suche eines Titels über den linken Druck-/ Drehregler) PLAY/ PAUSE (pausieren bzw. fortsetzen der Wiedergabe), WIEDERHOLFUNKTION TITEL oder VERZEICHNIS aktivieren/ deaktivieren ZUFALLSWIEDERGABE ALLE TITEL oder AKTUELLES VERZEICHNIS aktivieren/ deaktivieren Änderung der Anzeige Mit der Taste DIS können Sie den Inhalt der Anzeige umschalten zwischen verschiedenen Informationen:

• Dateiname *Verzeichnis

• Vergangene Spielzeit

• Gesamtspielzeit Titel

• Alle Informationen im Wechsel Die Verfügbarkeit der Anzeigefunktionen hängt von den verwendeten Dateien ab. USB-Datenträger entfernen Entfernen Sie den Datenträger keinesfalls ohne das Autoradio zuvor aus zu schalten, andernfalls kann es zu Schäden des Datenträgers oder der darauf befindlichen Daten kommen. Erhöhtes Verletzungsrisiko durch herausragende USB-Sticks! Bei einem Unfall können Teile, welche aus dem Autoradio herausragen, Verletzungen verursachen. Aus diesem Grund wird die Verwendung von möglichst kleinen USB-Sticks empfohlen. DE10. Wiedergabe externer Geräte und Datenträger: Bluetooth® Die Bluetooth®-Funktion ermöglicht das Koppeln von Mobiltelefonen und Bluetooth®-Medienabspielgeräten mit dem Autoradio. Wenn das verbundene Bluetooth®-Gerät die Funktionen A2DP und AVRCP unterstützt, können Sie Musik über das Autoradio wiedergeben und die Wiedergabe steuern. Bei Markteinführung wurden umfangreiche Tests der Bluetooth®-Funktion mit verschiedenen Telefonen und Medienabspielgeräten durchgeführt um die größtmögliche Kompatibilität zu gewährleisten. Funktionen können jedoch je nach verwendetem Gerät u.U. eingeschränkt sein oder überhaupt nicht funktionieren. Bei derartigen Problemen prüfen Sie bitte, ob ein Update für Ihr Gerät oder das Autoradio zur Verfügung steht. Es können bis zu 5 Bluetooth®-Geräte gekoppelt, nicht jedoch gleichzeitig verbunden werden. Bevor Sie ein anderes Bluetooth®-Gerät verbinden, muss die Verbindung des bereits verbundenen Gerätes getrennt werden. Es ist nicht möglich von diesem Autoradio über Bluetooth® zu einem anderen Gerät zu streamen (wie z.B. zu Bluetooth®-Lautsprecherboxen u.Ä.), dieses Autoradio unterstützt nur den Empfang eines Musiksignals über Bluetooth®. Bluetooth® verbinden Schalten Sie das Autoradio ein, öffnen Sie auf Ihrem Bluetooth®-Gerät die Bluetooth®-Einstellungen und suchen Sie nach verfügbaren Geräten, verbinden Sie dieses entsprechend der Vorgehensweise welche in der Anleitung Ihres Bluetooth®-Gerätes beschrieben ist. Nach erfolgreicher Verbindung zeigt das Gerät kurz CONNECTED an und ein Bluetooth®-Symbol im Display leuchtet. Der Verbindungsvorgang ist nur einmalig nötig, anschließend verbinden sich die Geräte automatisch wieder. Wenn Ihr Gerät bereits zuvor verbunden wurde (das Bluetooth®-Symbol im Display des Autoradios muss leuchten und auch Ihr Bluetooth®-Gerät muss den Status „verbunden“ anzeigen), wechseln Sie mit der Taste SRC auf die Quelle BLUETOOTH®. Bluetooth®-Wiedergabe Mit den Tasten >>/ << können Sie durch kurzen Druck den Titel vor bzw. zurück wechseln. Passen Sie die Lautstärke an Ihrem verbundenen Bluetooth®-Gerät an, wenn der Ton zu leise oder laut ist Wenn die Wiedergabe nicht startet oder eine falsche Anwendung auf dem Bluetooth®-Gerät die Wiedergabe startet, müssen Sie auf Ihrem verbundenen Bluetooth®- Gerät den entsprechenden Audioplayer starten/ auswählen, mit welchem Sie das Streaming nutzen wollen. Sonderfunktionen Mit der Stationstasten 2 können Sie die folgende Sonderfunktion entsprechend des Symbols auf der Taste verwenden: PLAY/ PAUSE (pausieren bzw. fortsetzen der Wiedergabe). Änderung der Anzeige Je nach verwendetem Bluetooth®-Gerät bzw. der darauf verwendeten Anwendung zur Musikwiedergabe können über die Taste DIS verschiedene Titelinformationen auf dem Display angezeigt werden.11. Wiedergabe externer Geräte und Datenträger: AUX Über den AUX-Anschluss können analoge Audiosignale mit Hilfe eines Adapterkabels von externen Geräten eingespeist werden, wie z.B. mobile CD-Player, Kassettenabspielgeräte oder auch MP3-Player. Auf der Autoradioseite wird ein 3,5mm Stereo-Klinkenstecker benötigt. Für die häufigsten Anwendungen werden Sie eine Kabel mit 3,5mm Stereo Klinke auf 3,5mm Stereo Klinke benötigen, welches Sie im gut sortierten Fachhandel erwerben können. Dieses Autoradio verfügt über einen AUX-Anschluss:

• AUX-Anschluss an der Vorderseite (siehe Kapitel BEDIENELEMENTE AUTORADIO) Schließen Sie das externe Gerät mit einem passenden Adapter an und wählen Sie die Quelle AUX mit der Taste SRC aus. Passen Sie den Lautstärkepegel am externen Gerät an, wenn nötig bzw. möglich um einen ähnlichen Pegel zu erhalten wie die anderen Quellen des Autoradios. Anschließend kontrollieren Sie die Lautstärke über das Autoradio. Verwenden Sie nur unbeschädigte Stecker und Kabel um eine Beschädigung des Autoradios zu vermeiden. Bei der Verwendung von 2-poligen 3,5mm Steckern (mono) erhalten Sie kein Stereosignal und es fehlt u.U. ein Audiokanal bei der Wiedergabe. Erhöhtes Verletzungsrisiko durch herausragende Stecker! Bei einem Unfall können Teile, welche aus dem Autoradio herausragen, Verletzungen verursachen. Aus diesem Grund wird die Verwendung von abgewinkelten Steckern empfohlen.

DE12. Bluetooth®-Freisprecheinrichtung Die Bluetooth®-Funktion ermöglicht das Koppeln von Mobiltelefonen und Bluetooth®-Medienabspielgeräten mit dem Autoradio. Wenn Sie ein Mobiltelefon mit dem Autoradio koppeln, können Sie Telefonate mit der eingebauten Freisprechfunktion führen. Sie können auf das in das Autoradio übertragene Telefonbuch des gekoppelten Mobiltelefons zugreifen. Bei Markteinführung wurden umfangreiche Tests der Bluetooth®-Funktion mit verschiedenen Telefonen und Medienabspielgeräten durchgeführt um die größtmögliche Kompatibilität zu gewährleisten. Funktionen können jedoch je nach verwendetem Gerät u.U. eingeschränkt sein oder überhaupt nicht funktionieren. Bei derartigen Problemen prüfen Sie bitte, ob ein Update für Ihr Gerät oder das Autoradio zur Verfügung steht. Die Möglichkeit des Zugriffs auf die Telefonnummern des verbundenen Telefons ist gerätespezifisch und kann je nach verwendetem Telefon ggf. nicht unterstützt werden. Bitte achten Sie darauf, dass der Telefonbuchzugriff auf dem Telefon erlaub wird. Es können bis zu 5 Bluetooth®-Geräte gekoppelt, nicht jedoch gleichzeitig verbunden werden. Bevor Sie ein anderes Bluetooth®-Gerät verbinden, muss die Verbindung des bereits verbundenen Gerätes getrennt werden. Bluetooth® verbinden Schalten Sie das Autoradio ein, öffnen Sie auf Ihrem Bluetooth®-Gerät die Bluetooth®-Einstellungen und suchen Sie nach verfügbaren Geräten, verbinden Sie dieses entsprechend der Vorgehensweise welche in der Anleitung Ihres Bluetooth®-Gerätes beschrieben ist. Nach erfolgreicher Verbindung zeigt das Autoradio kurz CONNECTED an und ein Bluetooth®-Symbol im Display leuchtet. Bestätigen Sie etwaige Abfragen auf Ihrem Telefon zeitnah, andernfalls sind Funktionen ggf. eingeschränkt, nicht verfügbar oder die Kopplung funktioniert nicht. Der Verbindungsvorgang ist nur einmalig nötig, anschließend verbinden sich die Geräte automatisch wieder. Vor der Verwendung des Telefonbuchs muss dieses über die Funktion DOWN LOAD geladen werden. Wenn das Telefonbuch anschließend nicht zur Verfügung steht, ist der Speicher ggf. durch die Daten eines anderen Telefons belegt. Löschen Sie in diesem Fall das Telefonbuch zuerst über die Option DELETE PB. Auch kann der Telefonbuchzugriff auf dem Telefon nicht aktiviert worden sein oder ein Kompatibilitätsproblem vorliegen. Eingehender Anruf Ein ankommender Anruf wird durch Klingelton und Anzeige auf dem Display des Autoradios signalisiert. Über die Telefontasten können Sie den Anruf annehmen oder ablehnen. Ausgehender Anruf Ein ausgehender Anruf kann über das Menü BLUETOOTH getätigt werden: Wählen Sie PHONEBOOK: Über den linken Druck-/ Drehregler kann ein Eintrag aus dem vom Telefon übertragenen Telefonbuch gewählt werden. Auch kann durch Druck auf die ANRUF ANNEHMEN-Taste die letzte Nummer aufgerufen und durch einen weiteren Druck auf die Taste gewählt werden.

Das Autoradio verfügt über eine interne Uhr, die Uhrzeit können Sie auf dem Display anzeigen lassen, hierzu drücken Sie die Taste DIS so oft, bis Sie die gewünschte Information im Display sehen. Einstellen der Uhr siehe Kapitel EINSTELLUNGEN .14. Einstellungen | Menü Wählen Sie die Einstellungen über Druck auf die Taste MENU aus. Zum Navigieren in den Einstellungen oder zum Verändern einer Einstellung drehen Sie den linken Druck-/ Drehregler. Wenn Sie eine Option anwählen oder eine Einstellung verändern wollen, wählen Sie diese durch kurzen Druck auf den linken Druck-/ Drehregler aus. Durch die Anwahl von <<< auf dem Display gehen Sie wieder eine Ebene höher, wenn Sie <<< in der obersten Ebene anwählen, verlassen Sie die Einstellungen. Ebenfalls können Sie die Einstellungen durch nochmaliges Drücken auf die Taste MENU verlassen. Nachfolgende Einstellungen können vorgenommen bzw. an Ihre Wünsche angepasst werden. Die Einstellungen sind nach verschiedenen Kategorien bzw. den verschiedenen Funktionen des Gerätes gegliedert: FM TUNER: In diesem Untermenü können Sie Einstellungen für den analogen Radioempfänger vornehmen. TRAF OFF/ TRAF ON: Verkehrsfunk-Priorisierung ein-/ ausschalten. Wenn aktiviert, schaltet das Autoradio bei einer Verkehrsmeldung auf den zuletzt gehörten Radiosender und anschließend wieder auf die zuvor aktive Quelle zurück. Auf dem Display leuchtet ein Symbol mit drei Fahrzeugen auf, wenn die Funktion aktiv ist. Während einer Verkehrsmeldung wird TRAFFIC auf dem Display angezeigt. Die Funktion muss von Radiosender unterstützt werden. Einstellung der Lautstärke siehe Menü-Option VOLUME. Wenn der Empfang des Radiosenders verloren geht, sucht das Autoradio automatisch einen neuen Sender mit Verkehrsfunk. Weiterhin schränkt die Aktivierung dieser Funktion den Sendersuchlauf auf Sender ein, welche die Funktion unterstützen. Eine laufende Verkehrsmeldung kann durch Druck auf die Taste SRC unterbrochen werden. BANDS: Aktivieren/ Deaktivieren der Speicherebenen bzw. Quellen FM2, FMT, AM, AMT. Die entsprechende Speicherebene ist über die Taste SRC nicht mehr anwählbar, wenn sie deaktiviert ist. REG OFF/ REG ON: Bei Aktivierung dieser Funktion werden nur Sender mit dem gleichen Regionalprogramm gewählt, wenn ein automatischer Senderwechsel aufgrund schlechten Empfangs nötig ist. RDS AF muss auf ON eingestellt sein, die Funktion muss vom Radiosender unterstützt werden. SENS HI/ SENS LO: Suchlaufempfindlichkeit UKW einstellen, HI (+) findet auch schwache Sender, LO (-) findet nur starke Ortssender. RDS ON/ RDS OFF: Bei Aktivierung dieser Funktion wechselt das Autoradio immer auf die beste Sendefrequenz (Alternativfrequenz). Die Funktion muss vom Radiosender unterstützt werden. AREA: Einstellung der Empfangsregion in der das Autoradio betrieben wird. DAB TUNER: In diesem Untermenü können Sie Einstellungen für den DAB-Radioempfänger vornehmen. DAB BANDS: Aktivieren/ Deaktivieren der Speicherebenen DAB2, DAB3. Die entsprechende Speicherebene ist über die Taste SRC nicht mehr anwählbar, wenn sie deaktiviert ist. DEAUDIO: In diesem Untermenü können Sie die den Klang individuell anpassen. BASS: Verstärkung oder Absenkung der tiefen Frequenzen. TREBLE: Verstärkung oder Absenkung der hohen Frequenzen. BAL: Balance des Audiosignals anpassen. FADER: Audiosignal vordere/ hintere Lautsprecher anpassen. X-BASS: X-Bass ein-/ ausschalten (Bassanhebung) EQ: Vorgegebene Klangbilder einschalten. Wenn ein Klangbild aktiviert wird, hat die manuelle Einstellung von BASS und TREBLE keine Funktion. VOLUME: In diesem Untermenü können Sie Einstellungen der Autoradiolautstärke vornehmen. ON VOLUME: Wählen Sie ob das Autoradio mit der zuletzt verwendeten Lautstärke LAST VOLUME wieder starten soll oder mit einem voreingestellten Wert. Die Einschaltlautstärke ist grundsätzlich auf max. 30 begrenzt. TA VOL: Einstellung der Verkehrsdurchsagen-Lautstärke. Wenn bei einer aktiven Verkehrsdurchsage die Lautstärke verändert wird, so wird diese Einstellung aktualisiert bzw. überschrieben. HF VOL: Einstellung der Freisprechlautstärke. Wenn bei einem Telefonat die Lautstärke verändert wird, so wird diese Einstellung aktualisiert bzw. überschrieben. BEEP ON/ BEEP OFF: Einstellung des Tastensignaltons bei Druck einer Taste. Das Speichern eines Senders wird immer mit einem Ton bestätigt, auch wenn BEEP auf OFF steht. CLOCK: In diesem Untermenü können Sie Einstellungen für die Uhr vornehmen. Siehe auch Kapitel UHR. MODUS 24/ MODE 12: Umschaltung 12/ 24-Stunden Anzeige. SET 12:34: Manuelles Einstellen der Uhrzeit. Druck-/ Drehregler nach links drehen: Minuten einstellen. Druck-/ Drehregler nach rechts drehen: Stunden einstellen. Wenn RDSCLOCK (RDSUHR) aktiviert ist, wird die manuell eingestellte Uhrzeit überschrieben. RDSCLOCK ON/ RDSCLOCK OFF: Aktivieren der automatischen Uhrzeiteinstellung über das RDS-Datensignal des Rundfunks. VARIOUS: In diesem Menü können Sie verschiedene Einstellungen vornehmen. VERSION: Abfrage der Softwareversion des Autoradios. NORMSET: Zurücksetzen des Autoradios auf Werkseinstellungen. BLUETOOTH®: In diesem Untermenü können Sie Einstellungen für die Bluetooth®-Funktion vornehmen. Siehe auch Kapitel BLUETOOTH FREISPRECHEINRICHTUNG. PHONEBOOK Aufrufen des vom Mobiltelefon übertragenen Telefonbuchs. DOWN LOAD: Telefonbuch vom Mobiltelefon laden. DELETE PB: Telefonbuch im Autoradio löschen. COLOR (nur 2-DIN Modell): In diesem Untermenü können Sie die Einstellung der Beleuchtungsfarbe festlegen AUTO: Automatischer Wechsel der Farben RED, GREEN, BLUE, YELLOW, CYAN, PURPLE, WHITE: Feste Einstellung einer Farbe15. Einbau | Ausbau | Anschlüsse Einbauhinweise Sie dürfen das Autoradio nur dann einbauen, wenn Sie Erfahrung mit dem Einbau von Autoradios haben und Ihnen die Elektrik des Fahrzeugs vertraut ist. Beachten Sie dazu die gegebenen Informationen zu den Anschlüssen des Autoradios. Das Autoradio darf nur mit geeigneten Adaptern angeschlossen werden, es muss sichergestellt sein, dass alle Leitungen die korrekten Signale bzw. Spannungen führen. Im Fahrzeug befindliche Stecker dürfen nicht direkt an das Autoradio angeschlossen werden. Die Installation des Autoradios darf die Funktion von Airbags und anderen Sicherheitsvorrichtungen oder Bedienelementen nicht behindern oder blockieren. Die Fahrzeugbatterie (Minuspol, Masse) muss vor dem Einbau des Autoradios getrennt werden, andernfalls können Fehler oder auch Schäden an Autoradio oder Fahrzeugelektronik auftreten. Die Sicherheitshinweise des KFZ-Herstellers sind zu beachten (Airbag, Alarmanlage, Bordcomputer, Wegfahrsperre etc.). In Abhängigkeit vom Fahrzeug in welches das Autoradio eingebaut werden soll, werden optionale und spezifische Anschlussadapter und/ oder Einbauzubehör wie Einbaurahmen, Blenden etc. benötigt- diese sind über den Fachhandel verfügbar. Einbaufehler können zur Zerstörung des Autoradios oder der Fahrzeugelektronik führen. Das Gehäuse des Autoradios wird im Betrieb heiß- es ist darauf zu achten, dass keine Kabel am Gehäuse anliegen.

Einbauorte mit hoher Feuchtigkeit oder Staub/ Schmutz können zu Funktionsstörungen oder Defekten des Gerätes führen. Bitte konsultieren Sie Ihren Car-Hifi-Einbauspezialisten, wenn Sie Unterstützung beim Einbau des Autoradios benötigen. Blaupunkt übernimmt keine Haftung oder Gewährleistung für durch fehlerhafte(n) und/ oder unfachmännische(n) Einbau, Bedienung oder Verwendung verursachte Schäden oder deren Folgen. Zerstörungsgefahr des CD-Laufwerks! Prüfen Sie vor dem Einbau des Autoradios, ob das CD-Laufwerk Schrauben zur Transportsicherung besitzt. Sofern eine derartige Sicherung vorhanden ist, befinden sich auf dem Autoradio entsprechende Warnaufkleber, welche auf die Schrauben hinweisen. Andere als die entsprechend gekennzeichneten Schrauben sind in keinem Fall zu entfernen. Das Autoradio darf nicht geöffnet werden. Nicht jedes Modell hat die genannten Sicherungsschrauben. Zum Ausbau des Autoradios lösen Sie die seitlichen Abdeckungen (siehe Kapitel BEDIENELEMENTE AUTORADIO), diese können von der Seite mit dem Fingernagel angehoben werden (bzw. den Zierrahmen beim 2-DIN Modell). Stecken die Entriegelungsbügel in die Öffnungen ein, bis sie einrasten. Ziehen Sie nun das Autoradio vorsichtig aus dem Einbauschacht. Achten Sie darauf, dass keine Kabel beschädigt werden. A B

NC/ Nicht belegt 1 Speaker/ Lautsprecher RR+

NC/ Nicht belegt 2 Speaker/ Lautsprecher RR-

NC/ Nicht belegt 3 Speaker/ Lautsprecher RF+

Antenna/ Schaltausgang (Remote) 5 Speaker/ Lautsprecher LF+

NC/ Nicht belegt 6 Speaker/ Lautsprecher LF-

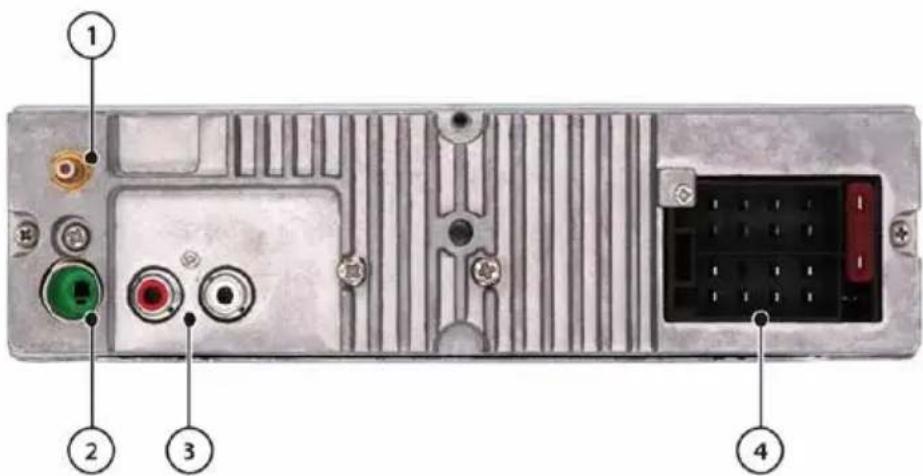

GND/ Masse (Kl.31) 8 Speaker/ Lautsprecher LR- DEAnschlüsse und Begriffsdefinitionen der Anschlüsse ① DAB-Antenne: SMB-Anschluss mit 12 Volt Phantomspeisung für aktive Antennen (max. 150mA) ② FM-/ AM-Antenne: DIN-Anschluss ③ PREAMP-OUT RF (rot), LF (weiß): Vorverstärkerausgänge für den Anschluss eines externen Verstärkers ④ Anschlussblock mit Kammer A (Stromversorgung), Kammer B (Lautsprecher) und Sicherung (KFZ- Flachsicherung, 10A, rot) BATT/ BATTERIE (Kl.30): Batterie ANTENNA/ SCHALTAUSGANG: Geschaltete Spannungsversorgung für aktive Antennen oder Steuerspannung für externe Endstufen/ Subwoofer (12V, max. 150mA) ACC/ ZÜNDPLUS (Kl.15): Geschalteter Zündplus GND/ MASSE (Kl.31): Masse Das Autoradio unterstützt keine CD-Wechsler, Interface oder andere mit älteren Blaupunkt- Autoradios kompatible Komponenten. Achten Sie auf korrekten Anschluss von Zündung und Dauerplus, andernfalls hat das Autoradio eine erhöhte Stromaufnahme und schaltet nicht vollständig ab, dies kann zur Entladung und Beschädigung der Autobatterie führen!

16. Nützliche Informationen | Technische Daten

Garantie Die aktuellen Garantiebedingungen können Sie unter www.blaupunkt.com einsehen, wenn hier keine weiteren Informationen angegeben sind, gelten die landesüblichen, gesetzlichen Bestimmungen. Service Sollten Sie einmal einen Reparaturservice in Anspruch nehmen müssen, wenden Sie sich bitte an Ihren Blaupunkt Händler von dem Sie das Produkt erworben haben, weiterhin finden Sie unter www.blaupunkt.com Informationen über Servicepartner in Ihrem Land. Technische Daten Einbauwinkel (mit CD-Laufwerk) -10 bis +18° Lautsprecherimpedanz ≥ 4 Ohm/ Kanal Spannungsversorgung Betriebsspannung: 10.5 -14.4 V Stromaufnahme Betrieb < 10 A Abgeschaltet (Kl.15/ ACC aus): < 5 mA Eingänge/ Ausgänge Antenne/ Verstärker 12V, max. 150mA DAB- Antenne 12V, max. 150mA USB-Anschluss 5V max. 1A AUX-Anschluss 3,5 mm Stereo Klinke17. Fehlersuche Nachfolgend finden Sie einige Fehlerbilder und deren mögliche Lösung. Wenn Sie weiterhin Probleme mit dem Autoradio haben, kontaktieren Sie Ihren Fachhändler oder den Blaupunkt Service. Bitte lassen Sie die Installation bei Problemen von einem Fachmann prüfen bzw. durchführen. Ein Großteil der möglicherweise auftretenden Probleme lässt sich auf Anschluss- und Bedienfehler zurückführen. U.u. treffen einige Punkte auf Ihr Modell nicht zu, da die entsprechende Funktion oder Option nicht vorhanden ist.

• Nach Einbau leuchten Kontrollleuchten für den Airbag im Armaturenbrett/ der Tacho funktioniert nicht mehr etc.: Das Autoradio wurde offensichtlich falsch angeschlossen. Trennen Sie umgehend die Fahrzeugbatterie und entfernen Sie das Autoradio. Lassen Sie den Einbau von einem Fachmann durchführen/ prüfen.

• Autoradio zeigt beim Einschalten 1 HOUR/ 1 STUNDE an und schaltet nach einer Stunde ab: Der Zündplus ist nicht angeschlossen oder nicht aktiviert. Bitte prüfen Sie die Anschlüsse.

• Bei höheren Lautstärken flackert das Display/ das Autoradio schaltet komplett ab: Bitte prüfen Sie den Kabelquerschnitt der Spannungsversorgung. Lassen Sie den Einbau von einem Fachmann durchführen/ prüfen.

• Die Fernbedienung funktioniert nicht: Bitte prüfen Sie die Batterie auf korrekten Sitz, entfernen Sie die kleine Kunststofffolie, richten Sie die Fernbedienung mit direktem Sichtkontakt auf das Autoradio.

• Autoradio schaltet nicht ein/ Autoradio reagiert nicht auf Zündung/ Autoradio schaltet nach einer bestimmten Zeit immer wieder automatisch aus/ Autoradio lässt sich ohne Zündung nicht einschalten: Zündung/ Dauerplus korrekt angeschlossen? Der Zündplus muss korrekt 0 Volt/ 12 Volt schalten, es darf sich im Zustand „Zündung aus“ keine Restspannung auf dem Zündplus befinden. Bitte prüfen Sie den korrekten Anschluss des Autoradios, auf keinen Fall dürfen die Stecker des KFZ direkt mit dem Autoradio verbunden werden ohne dass die Belegung vorher PIN für PIN geprüft wurde. Lassen Sie den Einbau von einem Fachmann durchführen/ prüfen.

• Einstellungen und/ oder Senderspeicher gehen verloren, Uhrzeit funktioniert nicht richtig: Grundsätzlich speichert das Autoradio die Einstellungen permanent, auch ohne Spannungsversorgung. Einige Einstellungen werden jedoch erst nach einem korrekten Herunterfahren permanent gespeichert, daher muss das Autoradio unbedingt korrekt ausgeschaltet werden. Funktionen wie Uhrzeit, letzte Quelle, letzte Abspielposition USB/ CD benötigen eine permanente Spannungsversorgung. Zur einwandfreien Funktion muss das Autoradio korrekt an Dauerplus angeschlossen sein, dieser darf nicht unterbrochen werden.

• Das Autoradio hat keinen oder nur schlechten Radioempfang: Prüfen Sie die Antenne für den jeweiligen Empfangsbereich. Prüfen Sie, ob Sie ggf. einen Phantomspeiseadapter benötigen. Ist die Antenne korrekt montiert? Viele Antennen benötigen einen Gegenpol (Karosserie). LED-Lampen oder andere elektrische Komponenten können den Radioempfang z.T. empfindlich stören, schließen Sie das Vorhandensein solcher Störungen aus. Stellen Sie bei der ersten Verwendung des Autoradios sicher, dass es auf die korrekte Radioregion eingestellt ist (siehe Kapitel EINSTELLUNGEN).

• Im DAB-Betrieb wird plötzlich NO SIGNAL oder NO SERVICE angezeigt: Das aktuelle ENSEMBLE (Programmpaket) hat ein zu schwaches Signal und die Decodierung des Audiosignals ist nicht möglich. Bitte wählen Sie ein anderes ENSEMBLE bzw. prüfen Sie die DAB-Antenne.

• Das Autoradio zeigt im Radiobetrieb plötzlich SEEK PI (SUCHE PI)/ SEEK TA (SUCHE TA) an oder wechselt den Sender: Bitte prüfen Sie die Antenne und Einstellungen des Autoradios. Deaktivieren Sie ggf. die Alternativfrequenzfunktion (siehe Kapitel EINSTELLUNGEN). Schlechter Empfang kann dazu führen, dass das Autoradio den Sender wechselt, wenn die Verkehrsfunkfunktion aktiviert wurde.

• Das Autoradio zeigt im Radiobetrieb den Sendernamen nicht korrekt an: Bitte stellen Sie die Anzeige mit der Taste DIS wie gewünscht ein. Prüfen Sie den Empfang (Antenne prüfen). Bitte beachten Sie: Einige Sender senden anstelle des Sendernamens ztw. zusätzliche Informationen anstelle des RDS-Sendernamens, hierauf hat das Autoradio keinen Einfluss. DE• USB, CD, SD oder andere Datenträger keine Funktion: Bitte prüfen Sie die Funktion mit einem anderen Datenträger, formatieren Sie den Datenträger neu, spielen Sie andere Dateien auf.

• Bluetooth® Probleme (Telefonbuch wird nicht angezeigt, Telefon verbindet sich nicht, Anrufer nicht hörbar): Bitte prüfen ob Softwareaktualisierungen für Telefon und/ oder Autoradio zur Verfügung stehen. Setzen Sie das Autoradio über NORMSET zurück (siehe Kapitel EINSTELLUNGEN | MENÜ) Bitte das Autoradio im Telefon aus der Liste löschen, anschließend die Verbindung neu herstellen. Alle Berechtigungsanfragen auf dem Telefon mit JA bestätigen. Verwenden Sie testweise ein anderes Telefon.

• Der Anrufer hört mich nicht: Bitte prüfen Sie den Anschluss des externen Mikrofons. Prüfen Sie die Einstellung des Mikrofons in den Bluetooth®- Einstellungen (wenn vorhanden). Verwenden Sie testweise ein anderes Telefon.

• Der SUB-OUT bzw. dessen Einstelloptionen im Autoradio haben keine Funktion: Bitte prüfen Sie den korrekten Anschluss des Subwoofers am SUB-Out Ausgang des Autoradios, andernfalls haben die Optionen in den Klangeinstellungen keinen Einfluss.

• Fehler/ Problem hier nicht aufgeführt. Eine Funktion des Autoradios arbeitet nicht wie erwartet/ Autoradio verhält sich nicht wie erwartet: Bitte setzen Sie das Autoradio auf Werkseinstellungen zurück über MENU -> VARIOUS -> NORMSET. Bitte prüfen Sie Aktualität der Software, aktuelle Softwareupdates finden Sie auf unserer Homepage oder können diese über unsere Service anfragen. Bitte beachten Sie: Eine genaue Fehlerbeschreibung und die Angabe der aktuellen Software auf dem Autoradio ist unabdinglich, wenn Sie Kontakt mit dem Service aufnehmen (Softwareabfrage siehe Kapitel EINSTELLUNGEN).On/O button Short press: Switch on car sound system In operation: Mute car sound system (Mute) Long press :Switch o car sound system Long press :Auto store In the menu: Change menu level, select menu item, change setting Radio mode: Set frequency, CD/MP3/WMA mode: Track selection, folder selection 200 seris manual 15 08 2020 15:58 ENGLISH
