MODE D'EMPLOI Freiburg 200 BLAUPUNKT

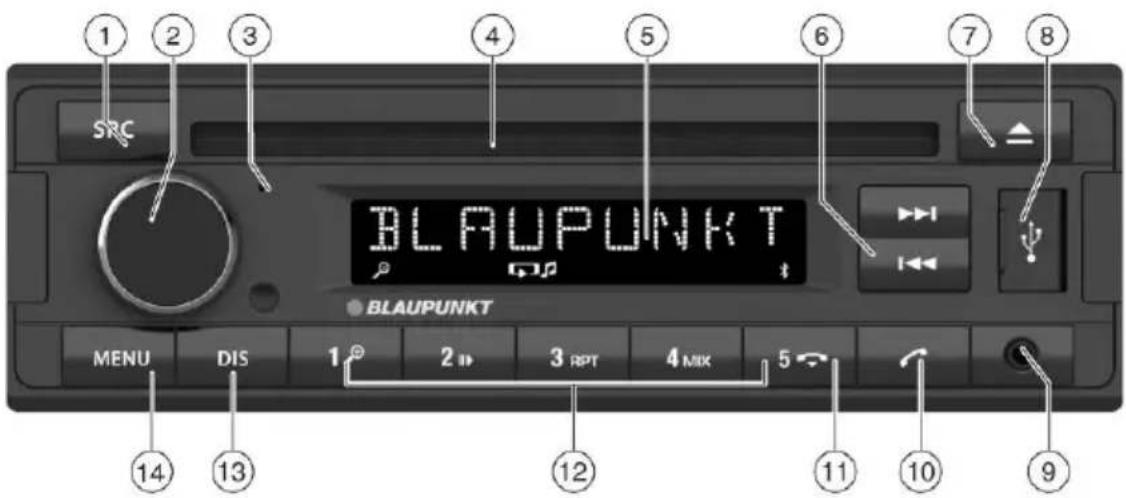

- Identificerer en liste
Trafiksikkerhed
Sélection de la banque de mémoire ou de la source audio
Appui long : Mémorisation automatique
2 Bouton rotatif
Bouton Marche/Arrêt
Appui court : Activation du système audio de voiture
En fonctionnement : Mise en sourdine du son du système audio de voiture (Sourdine)
Appui long : Désactivation du système audio de voiture
Bouton rotatif Commande de volume
Dans le menu : Changer le niveau de menu, sélectionner un élément de menu, modifier un paramètre
3 Microphone
4 Plateau pour CD (pour le modèle CD)
5 Écran d'affichage
6 Bouton
Mode radio : Réglage de la fréquence, Mode CD/MP3/WMA :
Sélection des pistes, sélection des dossiers
7 bouton (Éjecter) (Pour le modèle CD) Éjecter un CD
Bouton EQ (pour le modèle MP3) Changer la fonction EQ
8 Port USB
9 Prise AUX-IN
10 bouton
Appui court : Réponse à un appel, numérotation rapide
Appui long : Ouvrir l'annuaire du téléphone portable ou activer la numérotation vocale
11 bouton
Fin/rejet d'un appel téléphonique
12 Touches 1-5
13 Bouton DIS
Appui court: Commutation de l'écran d'affichage
Appui long : Changer la luminosité de l'écran d'affichage
14 Bouton MENU
Appui court : Ouvrir / fermer le menu réglages
Appui long : Démarrer la fonction de balayage
Appui long : Mémorisation automatique
3 Bouton DIS
Commutation de l'écran d'affichage
4 Bouton rotatif
Bouton Marche/Arrêt
Appui court : Activation du système audio de voiture
En fonctionnement : Mise en sourdine du son du système audio de voiture (Sourdine)
Appui long Désactivation du système audio de voiture
Bouton rotatif Commande de volume
Dans le menu : Changer le niveau de menu,
sélectionner un élément de menu, modifier le paramètre
5 Écran d'affichage
6 Bouton
Mode radio : Réglage de la fréquence, Mode CD/MP3/WMA :
Sélection des pistes, sélection des dossiers
7 Bouton EQ
Sélectionnez le type EQ favori
8 Prise AUX-IN
9 Port USB
10 Prise pour carte SD
11 Bouton
Appui court: Réponse à un appel, numérotation rapide
Appui long: Ouvrir l'annuaire du téléphone portable ou activer la numérotation vocale
12 bouton
Fin/rejet d'un appel téléphonique
13 Touches
1-5
14 Bouton
PS
Recherche de programme
15 Bouton
SCAN
Balayage automatique
Contenu
Consignes de sécurité......6
Remarques concernant le nettoyage......6
Remarques concernant l'élimination......7
Fournitures 7
Mise en service de l'appareil....7
Remarque importante pour la réception radio .... 7
Mise en marche/arrêt 7
Volume 8
Luminosité de l'écran d'affichage...... 8
Informations routières 8
Mode DAB (Digital Radio Mode) (modèle DAB uniquement)....8
Passage en mode DAB ou sélection d'une banque de mémoire DAB....8
Syntonisation des ensembles/services.....8
Commutation de l'écran d'affichage ..... 9
Mémoriser des stations ou appeler des stations mémorisées....10
Balayage des stations ....10
Stockage automatique des stations (Travelstore)....10
CD (modèle CD uniquement)/MP3/WMA10
Renseignements de base....10
Passage au mode CD/MP3/WMA......10
Insertion/éjection d'un CD....12
Connexion/retrait d'un support de données USB....12
Connexion d'un support de données USB 12
Sélection des pistes / dossiers....12
Interruption de la lecture.... 12
lecture des pistes dans un ordre aléatoire 12
Lecture répétée de pistes ou de répertoires individuels....12
Bluetooth® 13
Menu Bluetooth® 13
Appairage et connexion d'un téléphone cellulaire....13
Fonctions téléphoniques.... 13
Mode Bluetooth® streaming 13
Sources audio externes.... 14
Prise AUX-IN avant....14
Réglages du son.... 14
Informations utiles.... 15
Caractéristiques techniques .... 15
Instructions d'installation.... 16

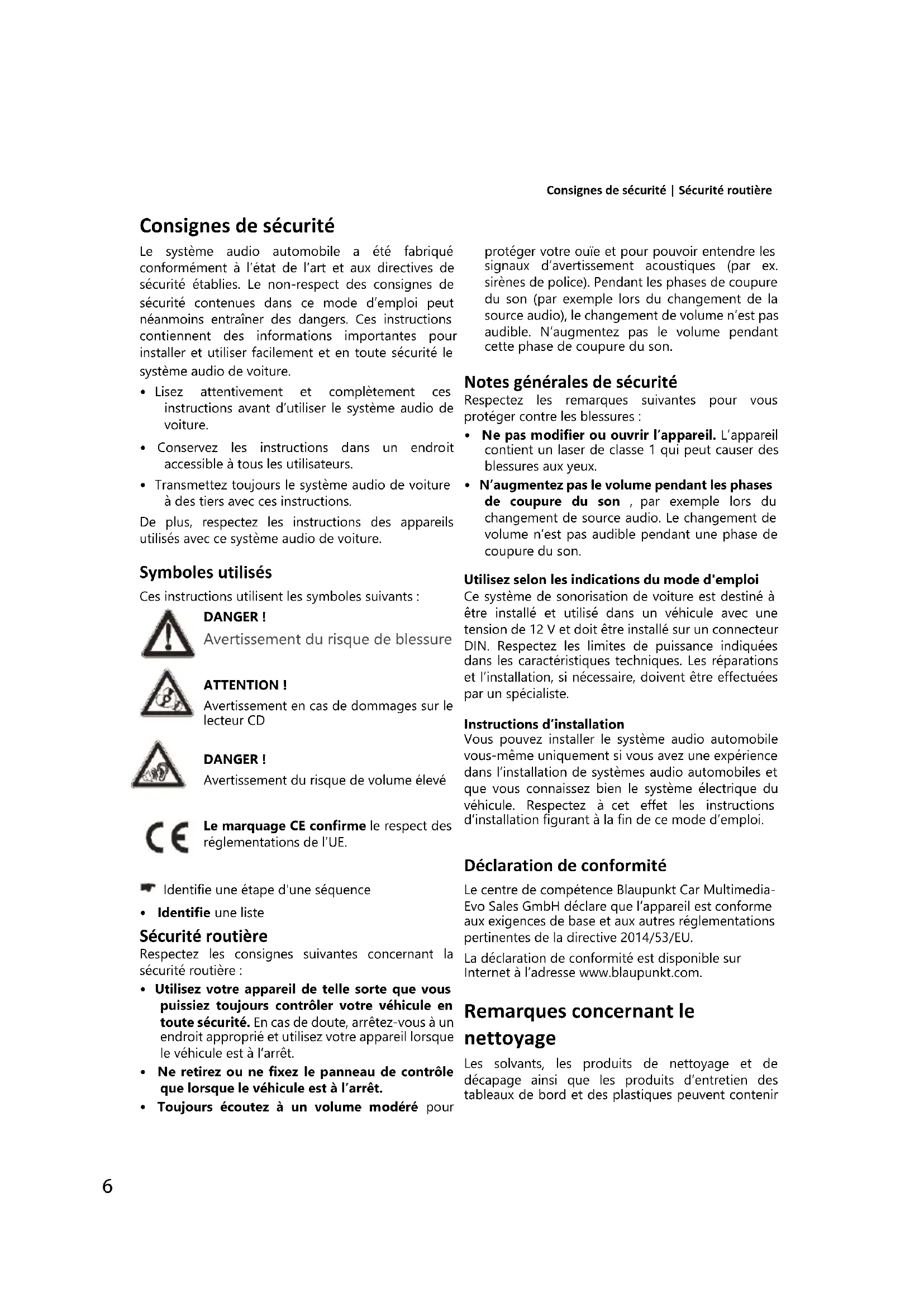

Consignes de sécurité
Le système audio automobile a été fabriqué conformément à l'état de l'art et aux directives de sécurité établies. Le non-respect des consignes de sécurité contenues dans ce mode d'emploi peut néanmoins entraîner des dangers. Ces instructions contiennent des informations importantes pour installer et utiliser facilement et en toute sécurité le système audio de voiture.
- Lisez attentivement et complètement ces instructions avant d'utiliser le système audio de voiture.
- Conservez les instructions dans un endroit accessible à tous les utilisateurs.
- Transmettez toujours le système audio de voiture à des tiers avec ces instructions.
De plus, respectez les instructions des appareils utilisés avec ce système audio de voiture.
Symboles utilisés
Ces instructions utilisent les symboles suivants :
DANGER!
Avertissement du risque de blessure
ATTENTION!
Avertissement en cas de dommages sur le lecteur CD
DANGER!
Avertissement du risque de volume élevé
Le marquage CE confirme le respect des réglementations de l'UE.
Identifie une étape d'une séquence
- Identifie une liste
Sécurité routière
Respectez les consignes suivantes concernant la sécurité routière :
- Utilisez votre appareil de telle sorte que vous puissiez toujours contrôler votre véhicule en toute sécurité. En cas de doute, arrêtez-vous à un endroit approprié et utilisez votre appareil lorsque le véhicule est à l'arrêt.
- Ne retirez ou ne fixez le panneau de contrôle que lorsque le véhicule est à l'arrêt.
- Toujours écoutez à un volume modéré pour
protéger votre ouïe et pour pouvoir entendre les signaux d'avertissement acoustiques (par ex. sirènes de police). Pendant les phases de coupure du son (par exemple lors du changement de la source audio), le changement de volume n'est pas audible. N'augmentez pas le volume pendant cette phase de coupure du son.
Notes générales de sécurité
Respectez les remarques suivantes pour vous protéger contre les blessures :
- Ne pas modifier ou ouvrir l'appareil. L'appareil contient un laser de classe 1 qui peut causer des blessures aux yeux.
- N'augmentez pas le volume pendant les phases de coupure du son, par exemple lors du changement de source audio. Le changement de volume n'est pas audible pendant une phase de coupure du son.
Utilisez selon les indications du mode d'emploi
Ce système de sonorisation de voiture est destiné à être installé et utilisé dans un véhicule avec une tension de 12 V et doit être installé sur un connecteur DIN. Respectez les limites de puissance indiquées dans les caractéristiques techniques. Les réparations et l'installation, si nécessaire, doivent être effectuées par un spécialiste.
Instructions d'installation
Vous pouvez installer le système audio automobile vous-même uniquement si vous avez une expérience dans l'installation de systèmes audio automobiles et que vous connaissez bien le système électrique du véhicule. Respectez à cet effet les instructions d'installation figurant à la fin de ce mode d'emploi.
Déclaration de conformité
Le centre de compétence Blaupunkt Car Multimedia-Evo Sales GmbH déclare que l'appareil est conforme aux exigences de base et aux autres réglementations pertinentes de la directive 2014/53/EU.
La déclaration de conformité est disponible sur Internet à l'adresse www.blaupunkt.com.
Remarques concernant le nettoyage
Les solvants, les produits de nettoyage et de décapage ainsi que les produits d'entretien des tableaux de bord et des plastiques peuvent contenir
Déclaration de conformité | Consignes de nettoyage | Consignes de mise au rebut | Contenu de la livraison | Mise en service de l'appareil
des ingrédients qui endommagent la surface du système audio automobile.
- Utilisez uniquement un chiffon sec ou légèrement humidifié pour nettoyer le système audio automobile.
- Si nécessaire, nettoyez régulièrement les contacts du panneau de commande à l'aide d'un chiffon doux imbibé d'alcool de nettoyage.
Remarques concernant
l'élimination
Ne jetez pas votre ancien appareil aux ordures ménagères !
Utilisez les systèmes de recyclage et de collecte disponibles pour vous débarrasser de l'ancien appareil.
Fournitures
Les fournitures comprennent :
1 Système audio de voiture
1 Mode d'emploi et d'installation
1 Adaptateur de connexion d'antenne

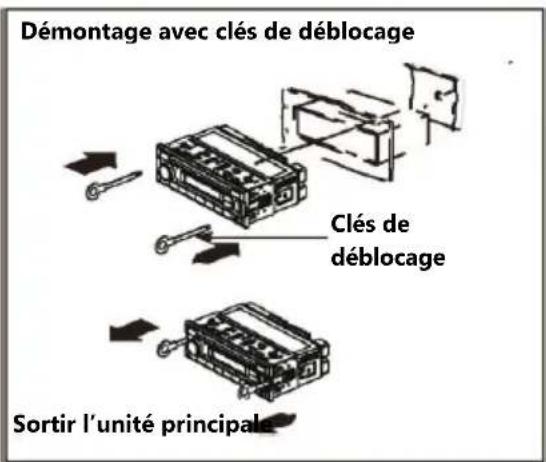

2 Outils de démontage

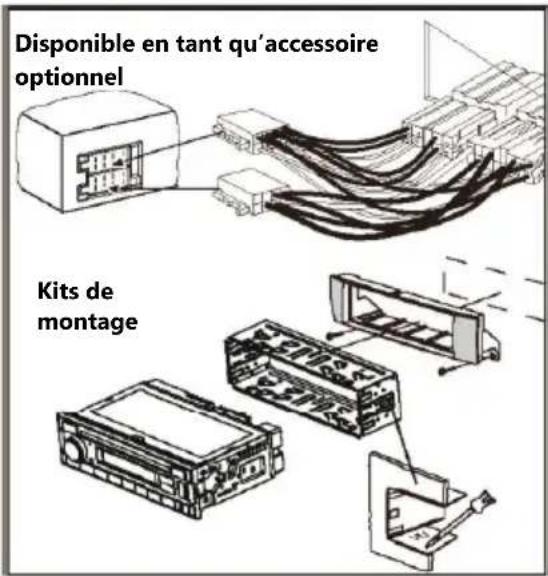

Équipements optionnels (non compris dans la livraison)
N'utiliser que des accessoires approuvés par Blaupunkt. Vous trouverez des informations auprès de votre revendeur spécialisé Blaupunkt ou sur Internet à l'adresse suivante www.blaupunkt.com.
Mise en service de l'appareil
Attention!
Vis de fixation pour le transport
Avant la mise en service du système audio de voiture, assurez-vous que les vis de fixation pour le transport sont retirées (voir le chapitre « Instructions d'installation »).
Remarque importante pour la réception radio
Ce système audio de voiture est conçu pour fonctionner dans différentes régions avec différentes gammes de fréquences et technologies de stations. Les zones d'accueil disponibles sont « EUROPE », « ASIA », « USA », « SOUTH AMERICA » et
« THAILAND ».
Il se peut que vous deviez d'abord régler une zone de réception appropriée pour la réception radio dans le menu utilisateur (voir chapitre « Réglages utilisateur », paragraphe « Réglages dans le menu TUNER », élément du menu « TUNER AREA »).
Mise en marche/arrêt
Mise en marche/arrêt à l'aide du bouton Marche/Arrêt
Pour la mise en marche, appuyez sur le bouton Marche/Arrêt. Le système audio de voiture s'allume.
Pour éteindre l'appareil, appuyez sur la bouton Marche/Arrêt et maintenez-le enfoncé pendant plus de 2 secondes.
Le système audio de voiture s'éteint.
Remarque :
Si vous allumez le système audio de voiture alors que le contact du véhicule est coupé, il s'éteint automatiquement après 1 heure pour préserver la batterie du véhicule.
Mise en marche/arrêt par l'allumage du véhicule
Le système audio de voiture s'éteindra ou s'allumera en même temps que l'allumage si l'appareil est correctement connecté à l'allumage du véhicule comme indiqué dans les instructions d'installation et si vous n'avez pas éteint l'appareil en appuyant sur le bouton marche/arrêt.
Volume
Réglage du volume sonore
Vous pouvez régler le volume par paliers de 0 (arrêt) à 40 (maximum).
Activez le bouton rotatif de commande du volume pour modifier la valeur du volume.
Désactivation du son du système audio automobile (Mute)
Appuyez brièvement sur le bouton marche/arrêt pour couper le son du système audio de voiture ou pour réactiver le volume précédent. Pendant qu'il est en sourdine, l'afficheur indique « MUTE ».
Remarques :
Si un téléphone est connecté au système audio de voiture, pendant la communication téléphonique, appuyez sur la touche MUTE, l'écran affiche MUTE, mais en réalité le mode silencieux n'est pas disponible.
Luminosité de l'écran d'affichage
Vous pouvez régler manuellement la luminosité de l'écran d'affichage entre le mode jour et le mode nuit.
Remarque :
Appuyez sur le bouton pendant environ 2 secondes pour changer la luminosité de l'écran d'affichage.
Informations routières
Dans la zone de réception « EUROPE » une station FM peut identifier les rapports de trafic via un signal RDS. Si la priorité des informations routières est activée, une information routière est automatiquement activée, même si le système audio du véhicule n'est pas en mode radio.
Si la priorité est activée, l'écran affiche le symbole d'embouteillage ( ). « TRAFIC » s'affiche lors du basculement d'une annonce routière.
La priorité est activée et désactivée dans le menu utilisateur (appuyez brièvement sur la touche MENU, entrez « FM TUNER », rubrique « TRAF ON »).
Remarques :
Le volume est augmenté pendant toute la durée de basculement de l'annonce routière. Vous pouvez régler le volume minimum des annonces routières (voir chapitre « Réglages utilisateur », paragraphe « Réglages dans le menu VOLUME », élément de menu « TRAFFIC VOL »).
Mode DAB (Digital Radio Mode) (modèle DAB uniquement)
Avec le DAB, vous pouvez profiter de la radio en qualité sonore numérique.
Contrairement à la radiodiffusion standard, plusieurs programmes (services) sont toujours diffusés sur la même fréquence pour la DAB. Ces services sont regroupés en un ensemble. Dans certains cas, le même service peut être reçu dans différents ensembles.
Remarque :
Vous aurez besoin d'une antenne DAB spéciale pour pouvoir recevoir les signaux DAB. Il peut s'agir d'une antenne de toit/fenêtre DAB séparée ou d'une antenne combinée DAB/AM/FM.
Passage en mode DAB ou sélection d'une banque de mémoire DAB
Appuyez sur le bouton plusieurs fois sur jusqu'à ce que la banque de mémoire DAB DAB1 → DAB2 → DAB3 souhaitée s'affiche :
Si le mode DAB est activé, l'écran affiche le symbole DAB
Remarques :
- Jusqu'à 5 services peuvent être stockés dans chaque banque de mémoire.
- Les banques de mémoire DAB peuvent être activées ou désactivées via le menu utilisateur (ajustez les « Réglages utilisateur », section « Réglages dans le menu DABTUNER », élément de menu « BAND »).
Syntonisation des ensembles/services
Avec la DAB, plusieurs services diffusés sur la même fréquence sont toujours combinés en un « ensemble ».
Mode DAB (Digital Radio Mode) | Mode radio
Vous pouvez trouver de nouveaux DABs en utilisant la recherche syntonisation.
Syntoniser vers le haut:
Appuyez brièvement sur les changements
pour passer au SERVICE suivant dans l'ENSEMBLE actuel.
Après le dernier SERVICE de l'ENSEMBLE actuel, appuyez brièvement sur pour lancer le CHANNEL SCAN vers le haut afin de trouver le prochain ENSEMBLE disponible.
Le premier SERVICE du nouvel ENSEMBLE sera
joué.
Appuyez sur le bouton pendant environ 2 secondes pour faire un CHANNEL SCAN vers le haut afin de trouver le prochain ENSEMBLE disponible. Le premier SERVICE du nouvel ENSEMBLE sera joué.
Remarques :
- Si le dernier canal (le plus élevé) est atteint, la syntonisation passe au premier canal (le plus bas) et continue automatiquement.
Syntoniser vers le bas :
Appuyez brièvement sur pour changer au SERVICE précédent dans l'ENSEMBLEactuel.
Après le premier SERVICE de l'ENSEMBLE actuel, appuyez brièvement sur pour lancer le CHANNEL SCAN vers le bas afin de trouver le prochain ENSEMBLE disponible. Le dernier SERVICE de cet ENSEMBLE sera joué.
Appuyez sur le bouton pendant environ 2 secondes pour faire un CHANNEL SCAN vers le bas afin de trouver l'ENSEMBLE suivant disponible.
Le dernier SERVICE du nouvel ENSEMBLE sera
joué.
Remarques :
- Si le premier canal (le plus bas) est atteint, la syntonisation passe au premier canal (le plus bas) et continue automatiquement.
Sauvegarde d'un service ou appel d'un service sauvegardé
Sélectionnez la banque de mémoire DAB souhaitée.
Si nécessaire, définissez le service souhaité.
Appuyez sur le bouton de la station 1 à 5 pendant environ 2 secondes pour mémoriser le service en cours sous le bouton. - ou -
Appuyez brièvement sur le bouton de station 1 à 5 pour appeler le service mémorisé.
Commutation de l'écran d'affichage
Appuyez sur le bouton DIS pour basculer entre les écrans d'affichage suivants :
| Écran d'affichage | Signification |
| ABCDEF | Nom du service |
| ABCDEF | Nom de l'ensemble |
| DABI 5CouP1 5C | Fréquence/banque de mémoire DABouEmplacement de la mémoire/fréquence |
| DAB1 18:30ouP1 18:30 | Banque de mémoire DAB/heureouEmplacement de la mémoire/temps |
De nombreuses stations FM diffusent un signal RDS (Radio Data System) en plus de leur programme dans la zone de réception « EUROPE » qui permet les fonctions supplémentaires suivantes :
• Le nom de la station s'affiche à l'écran.
- Le système audio de voiture reconnaît les annonces routières et les bulletins d'information et peut les commuter automatiquement à travers les autres modes de fonctionnement (par exemple en mode CD).
- Fréquence alternative : Si le RDS est activé, le système audio de voiture sélectionne automatiquement la meilleure fréquence à recevoir pour la station actuellement réglée.
- Régional : Certaines stations de radio divisent parfois leurs programmes en programmes régionaux offrant des contenus différents. Si la fonction REGIONAL est activée, le système audio de voiture ne change que sur les fréquences alternatives sur lesquelles le même programme régional est diffusé.
Les fonctions RDS et REGIONAL sont activées et désactivées dans le menu utilisateur (voir chapitre « Réglages utilisateur », paragraphe « Réglages dans le menu TUNER », éléments de menu « REGIONAL »).
Remarque :
Lorsque le RDS est activé, la fonction AF est activée en même temps.
Si vous réglez une autre zone de radio autre que
« EUROPE », le RDS s'éteint automatiquement
| Région | Banques de mémoire |
| EUROPE | -M1,FM2, FMT, AMI,AM2,AMT |
| ASIA | |
| USA | |
| THAILAND |
Démarrage de la recherche de station
Appuyez longuement sur le bouton SRC pour démarrer le Travelstore.
L'écran d'affichage indique « FM TSTORE ».
Remarques :
Pour la zone de réception « EUROPE » : Dans la bande FM, seules les stations d'informations routières sont syntonisées si la priorité des informations routières ( est activée.
◆ La sensibilité de la recherche syntonisation peut être ajustée en paramètre (Haut-Bas).
Syntonisation manuelle des stations
Appuyez longuement sur le bouton pour passer à la recherche manuelle.
L'écran d'affichage indique « MANUAL ».
Appuyez brièvement sur le bouton pour changer la fréquence en pas de décrémentation/incrémentation.
Mémoriser des stations ou appeler des stations mémorisées
Sélectionnez la banque de mémoire souhaitée.
Si nécessaire, définissez la station souhaitée.
Appuyez sur le bouton de station > 1 - 5 pendant environ 2 secondes pour mémoriser la station actuelle pour le bouton.
- ou -
Appuyez brièvement sur le bouton de station 1-5 > pour appeler la station mémorisée.
Balayage des stations
Avec la fonction de balayage, vous pouvez balayer soit toutes les stations recevables, soit toutes les stations mémorisées de la bande d'ondes actuelle.
Balayage de toutes les stations recevables de la bande Appuyez sur le bouton MENU pendant environ 2 secondes pour lancer le balayage. Pendant le balayage, l'écran d'affichage affiche « SCAN » et la fréquence actuelle ainsi que la banque de mémoire ou le nom de la station. Appuyez brièvement sur
le bouton 1-5 tout en écoutant la station en cours.
Stockage automatique des stations (Travelstore)
Avec Travelstore, vous pouvez automatiquement rechercher et stocker les 5 stations FM offrant la réception la plus forte de la région dans la banque de mémoire FMT. Toutes les stations précédemment mémorisées dans cette banque de mémoire sont effacées au cours du processus.
Sélectionnez une banque de mémoire de la bande d'ondes souhaitée, par exemple FMI ou AM.
Appuyez sur le bouton SRC pendant environ 2 secondes. Le tuner démarre la recherche automatique d'accord ; l'écran indique « FM TSTORE » ou « AM TSTORE ». Une fois la mémorisation terminée, la radio joue la station à l'emplacement de mémoire 1 du niveau FMT ou AMT.
CD (modèle CD uniquement)/MP3/WMA
Renseignements de base
CD (modèle CD uniquement)/MP3/WMA
Ce système audio de voiture peut être utilisé pour lire des CD (CDDA) et des DVD/CD-R/RW avec des fichiers audio ou MP3 ou WMA, ainsi que des fichiers MP3 ou WMA sur supports de données USB.
Remarques :
- Pour assurer le bon fonctionnement, n'utilisez que des CD portant le logo Compact-Disc.
- Blaupunkt ne peut garantir le fonctionnement sans défauts des CD protégés contre la copie et de tous les CD vierges, des supports de données USB disponibles sur le marché.
Notez les informations suivantes lors de la préparation d'un support de données MP3/WMA :
- Attribution des noms aux pistes et aux répertoires.
- Formats CD : CD-R/RW, 0:12 cm
- Formats de données CD : ISO 9669 Niveau 1 et 2, Joliet
• Vitesse de gravure du CD : Max. 16x (recommandé) - Format / système de fichiers USB : Dispositif de stockage de masse FAT 16/32.
- Extension des fichiers audio : -.MP3/.WMA/.FLAC/.AAC/
Passage au mode CD/MP3/WMA
Appuyez sur le bouton plusieurs fois sur jusqu'à
ce que la source audio souhaitée s'affiche :
• « CD » : CD inséré.
• « USB : Support de données USB.
• « AUX » : Source audio externe connectée.
Remarques :
- La source audio respective ne peut être sélectionnée que si un CD correspondant est inséré ou si un appareil correspondant est connecté.
- Si le système audio de voiture doit d'abord lire les données d'un appareil ou d'un support de données connecté avant la lecture, l'écran affiche « READING ». La durée de la lecture dépend du volume de données et de la conception de l'appareil ou du support de données. Si l'appareil ou le support de données est défectueux ou si les données transférées ne peuvent pas être lues, un message correspondant apparaît sur l'écran (par exemple « CD ERROR »).
Insertion/éjection d'un CD Insertion d'un CD
Risque d'endommagement grave du lecteur CD !
Il est interdit d'utiliser des CD (CD de forme irrégulière) et les CD d'un diamètre de 8 cm (mini DVD/CD).
Nous déclinons toute responsabilité pour tout dommage au lecteur CD qui
pourrait résulter de l'utilisation de CD inappropriés.
Remarque :
Vous ne devez pas gêner ou assister le lecteur car il attire automatiquement le CD.
Si le CD inséré ne peut pas être lu, « CD ERROR » s'affiche brièvement et le CD est automatiquement éjecté après environ 2 secondes.
Éjection d'un CD
Appuyez sur le bouton pour éjecter un CD inséré.
Remarques :
- Si un CD est éjecté et n'est pas retiré, le lecteur le rentrera automatiquement après environ 10 secondes.
- Vous pouvez également éjecter les CD lorsque le système audio de voiture est éteint ou lorsqu'une autre source audio est activée.
Connexion/retrait d'un support de données USB
Vous pouvez connecter des supports de données USB au port USB situé à l'avant de l'appareil.
Connexion d'un support de données USB
Éteignez le système audio de voiture pour que le support de données soit correctement enregistré.
Connectez le support de données USB.
Allumez le système audio de voiture. Si le support de données USB est initialement sélectionné comme source audio, les données sont lues en premier.
Sélection des pistes / dossiers
Vous pouvez trouver une nouvelle piste ou un nouveau dossier par sélection.
Appuyez longuement sur le bouton <</>> pendant environ 2 secondes pour sélectionner le dossier précédent/suivant.
Appuyez brièvement sur le bouton pour sélectionner la piste précédente/suivante.
Interruption de la lecture
Appuyez sur le bouton pour interrompre la lecture (« PAUSE ») ou pour la poursuivre.
lecture des pistes dans un ordre aléatoire
Appuyez sur le bouton pour passer d'un mode de lecture à l'autre. Si la fonction Mixfunction est activée, l'icône (mixer tous les pistes) ou MIX (mixer les pistes du dossier en cours) s'affiche à l'écran.
Lecture répétée de pistes ou de répertoires individuels
Appuyez sur 3 RPT le bouton pour passer d'un mode de lecture à l'autre : Si la fonction REPEAT est activée, l'icône
Configuration de l'écran d'affichage
Appuyez sur le bouton DIS une ou plusieurs fois sur pour basculer entre ces écrans :
• Durée totale de la lecture en cours.
- Le nom de la piste, le nom de l'artiste et le nom de l'album doivent être stockés sous forme de balise ID3 pour pouvoir être affichés.
- Le nom du fichier et du dossier n'est affiché qu'en mode MP3/WMA.
Bluetooth
Bluetooth®
Vous pouvez connecter le système audio de voiture via Bluetooth à d'autres appareils compatibles Bluetooth, tels que les téléphones portables ou les lecteurs MP3. Ceci vous permet d'utiliser le système de sonorisation de voiture avec son microphone intégré comme système mains libres pour les téléphones portables connectés et de contrôler la sortie audio des autres appareils Bluetooth et de les lire via les haut-parleurs du système audio de voiture (streaming Bluetooth).
La technologie Bluetooth est sans fil et c'est une connexion de courte portée. Pour cette raison, les appareils Bluetooth doivent être situés près du système audio de la voiture (dans le véhicule) pour établir et maintenir une connexion. Pour établir une connexion Bluetooth, vous devez d'abord appairer le système audio de voiture et l'appareil Bluetooth. Lorsque vous appairerez les appareils, une connexion Bluetooth sera établie automatiquement. Cette connexion reste active tant que les appareils Bluetooth sont à portée.
Menu Bluetooth®
Dans le menu Bluetooth, vous trouverez toutes les fonctions d'appairage, de connexion et de gestion des appareils Bluetooth®.
Appel du menu Bluetooth®
Appuyez brièvement sur le bouton pour ouvrir le menu utilisateur.
Tournez le bouton rotatif jusqu'à ce que l'élément de menu « BLUETOOTH » soit sélectionné.
Appuyez sur le bouton rotatif pour ouvrir le menu Bluetooth®.
Tournez le bouton rotatif jusqu'à ce que l'élément de menu souhaité soit sélectionné.
- « DLP BOOK » signifie « télécharger un annuaire téléphonique »
- « DEL PBOOK » signifie « supprimer un annuaire téléphonique ».
Appairage et connexion d'un téléphone cellulaire
Si une connexion avec un téléphone cellulaire existe déjà, cette connexion est automatiquement déconnectée si vous appairez et connectez un autre téléphone cellulaire.
Recherchez le système audio de voiture à partir de votre téléphone cellulaire et établissez la connexion.
L'écran peut afficher « PAIRED » suivi de « CONNECTED » dès que le système audio de voiture et le téléphone portable sont appairés et connectés.
De plus, l'icône Bluetooth® clignote.
Fonctions téléphoniques
Réponse / Rejet d'un appel entrant
Lors d'un appel entrant, l'écran d'affichage indique alternativement « INCOMING CALL » et le numéro de l'appelant. La source audio actuelle est mise en sourdine et une sonnerie est émise par les haut-parleurs du système audio de la voiture.
Appuyez sur le bouton pour répondre à l'appel.
« CALL » et la durée de l'appel en cours s'affichent.
Appuyez sur le bouton pour rejeter l'appel ou pour mettre fin à l'appel en cours.
L'écran d'affichage indique « CALL END ».
Remarques :
- Pendant l'appel, vous pouvez régler le volume avec la commande de volume.
Appel d'une entrée dans l'annuaire téléphonique Cette fonction n'est disponible que si l'annuaire du téléphone portable raccordé a été transféré à l'autoradio.
Dans le menu Bluetooth®, sélectionnez l'élément de menu « PHONEBOOK ».
Tournez le bouton rotatif pour sélectionner le numéro de téléphone demandé et appuyez dessus pour l'appeler.
L'écran affiche la première entrée de l'annuaire téléphonique.
Numérotation rapide pour n'importe quel numéro de téléphone ou pour le dernier numéro composé ou un numéro mémorisé
Avec la numérotation rapide, vous pouvez passer un appel sans sélectionner le numéro correspondant. Pour appeler le dernier numéro composé,
Appuyez sur le bouton et l'écran affichera le dernier numéro composé.
Mode Bluetooth ^® streaming
Appairage et connexion d'un appareil de streaming Bluetooth®
Appuyez plusieurs fois sur le bouton SRC jusqu'à « BT STREAM ».
Appuyez sur le bouton il pour lancer la lecture de « BT STREAM ».
Vous pouvez écouter de la musique à partir d'un appareil audio Bluetooth® via les haut-parleurs de la chaîne audio de la voiture si l'appareil audio prend en charge le profil Bluetooth® A2DP
(Advanced Audio Distribution Profile).
Remarques :
- Le mode Bluetooth® streaming ne peut être sélectionné que si un appareil de streaming approprié est connecté.
- Si un appel est reçu pendant la lecture de musique, la lecture est interrompue et se poursuit après l'appel.
Sources audio externes
Prise AUX-IN avant
Danger!
Risque accru de blessure avec le connecteur.
En cas d'accident, le connecteur saillant de la prise AUX-IN avant peut provoquer des blessures. L'utilisation de fiches ou d'adaptateurs conduit à une augmentation du risque de blessures.
Pour cette raison, il est recommandé d'utiliser des prises jack coudées.
Dès qu'une source audio externe, telle qu'un lecteur MP3 portable, est connectée à la prise AUX-IN avant, elle peut être sélectionnée à l'aide du bouton SRC « AUX » qui apparaît alors sur l'écran.
Réglages dans le menu « TUNER »
TRAFFIC INFO (informations routières) (uniquement pour la zone de réception EUROPE)
Uniquement possible en mode radio FM : Activation ou désactivation de la priorité des annonces routières. Réglages : Marche, arrêt.
Si la priorité pour les informations routières est activée,
l'écran affiche l'icône
SÉLECTION DE LA BANDE
Activation ou désactivation des banques de mémoire. Les banques de mémoire qui peuvent être désactivées :
| Région | Banques de mémoire |
| EUROPE | FM2, FMT, AM, LW |
| ASIA | FM2, FMT, AM, AMT |
| USA | |
| THAILAND |
Réglages dans chaque cas : Marche, arrêt.
Note :
Si la banque de mémoire est désactivée, les stations stockées dans cette banque de mémoire sont conservées.
REGIONAL
(uniquement pour la zone de réception EUROPE)
Uniquement possible en mode radio FM : Activation ou désactivation de la fonction REGIONAL. Réglages : Marche, arrêt.
SENSITIVITY
Réglage de la sensibilité de recherche de station. Réglages : LO (faible), HI (élevé).
RDS
Activation ou désactivation de la fonction Réglages : Marche, arrêt.
AREA (zone de réception)
Sélectionnez la zone de réception pour la réception radio. Réglages : EUROPE, ASIA, USA, THAILAND.
Réglages du tuner DAB (modèles DAB uniquement)
Dans le menu « DAB Tuner », vous pouvez modifier les réglages DAB suivants :
SÉLECTION DE LA BANDE
Activation ou désactivation des banques de mémoire.
Les banques de mémoire qui peuvent être désactivées :
DAB 2 : Marche ou arrêt.
DAB 3 : Marche ou arrêt.
Appel et sortie du menu « AUDIO »
Appuyez brièvement sur le bouton
MENU pour ouvrir le menu utilisateur.
Tournez le bouton rotatif jusqu'à ce que l'élément du menu « AUDIO » soit sélectionné.
Réglages du son
Dans le menu « AUDIO », vous pouvez modifier les réglages sonores suivants :
• Réglage des basses et des aigus (-7-+7)
- Réglage de la répartition du volume gauche/droite (Balance) ou avant/arrière (Fader) (F7 -R7)
- Réglage de l'augmentation des basses à faible volume (XBASS) (ON-OFF)
- Réglage de l'égaliseur à 4 bandes (POP/ROCK /CLASSIC/FLAT/OFF)
Réglages dans le menu « VOLUME » ON VOLUME
Réglage du volume à la mise sous tension. Réglages : ON VOLUME (volume de mise sous tension ; 1 à 40) ou LAST VOLUME (volume réglé en dernier avant d'éteindre le système audio de voiture).
TRAFFIC VOL (volume des informations routières) (zone de réception EUROPE uniquement)
Réglage du volume minimum pour les annonces.
Réglages : 1 à 40.
BEEP (bip du bouton)
Activation ou désactivation du BIP de confirmation.
Réglages : Marche, arrêt.
Réglages dans le menu « CLOCK » HOUR MODE
Sélection de l'heure 12 ou 24 heures. Réglages : 12, 24.
SET
Réglage de l'heure.
Remarque :
Lorsque vous réglez l'heure en mode 12 heures (HOUR MODE 12), un « AM » s'affiche pour l'heure avant midi ou un « PM » pour l'heure après midi.
RDS CLOCK (réglage automatique de l'heure) (uniquement pour la zone de réception EUROPE)
Activation ou désactivation du réglage automatique de l'horloge avec les données d'horloge transmises via RDS. Réglages : Marche, arrêt.
Réglages dans le menu « VARIOUS » VERSION
Affichage de la version actuelle du logiciel de la radio.
NORMSET
Restauration des réglages d'usine d'origine du système audio de voiture.
Informations utiles
Garantie
Les conditions de garantie peuvent être consultées à
l'adresse www.blaupunkt.com.
Service après-vente
Si jamais vous avez besoin d'utiliser un service de réparation, vous trouverez des informations sur les partenaires de service dans votre pays sous www.blaupunkt.com.
Caractéristiques techniques
Alimentation en tension
Consommation de courant
En < 10 A
fonctionnement : <3,5 mA
Tuner
Bandes de fréquences en
Europe/Asie/Thaïlande :
FM : 87,5 à 108 MHz
AM (MW) : 531 à 1602 kHz
Tuner
Bandes de fréquences en
Europe/Asie/Thaïlande :
FM : 87,5 à 108 MHz
AM (MW) : 531 à 1602 kHz
Bandes d'ondes aux États-Unis :
FM : 87,7 à 107,9 MHz
AM (MW) : 530 à 1710 kHz
CD
Gamme de 20 à 20 000 Hz
fréquences :
Pré-amplification
2 canaux : 1,5V
Sensibilité
d'entrée
AUX-IN avant : 300 mV / 10 Ω
Dimensions et poids (MODÈLE CD)
LxHxP : 178x50x160 mm
Poids : environ 1,55 kg
Dimensions et poids (Modèle sans CD)
LxHxP : 178X50x110 mm
Poids : environ 0,6 kg
Dimensions et poids (MODÈLE 2 Din)
LxHxP : 178x100x110 mm
Poids : environ 0,7kg
Instructions d'installation
Consignes de sécurité
Lors des travaux de montage et de raccordement, veuillez respecter les consignes de sécurité suivantes :
- Débranchez la borne négative de la batterie ! Pour ce faire, veuillez respecter les consignes de sécurité du constructeur du véhicule.
- Veillez à ne pas endommager les composants du véhicule lorsque vous percez des trous.
- La section des câbles positif et négatif ne doit pas être inférieure à 1,5 mm ^2 .
- Ne branchez pas les connecteurs du véhicule à la radio !
Vous pouvez vous procurer le câble adaptateur nécessaire pour votre type de véhicule auprès de n'importe quel concessionnaire BLAUPUNKT.
- Selon le modèle, votre véhicule peut différer de la description fournie ici. Nous déclinons toute responsabilité pour les dommages résultant d'une installation ou d'un raccordement incorrect ou pour tout dommage consécutif. Si les informations fournies ici ne sont pas adaptées à vos besoins d'installation spécifiques, veuillez contacter votre revendeur Blaupunkt, votre constructeur de voiture ou notre hotline téléphonique. Lors de l'installation d'un amplificateur, vous devez d'abord brancher les prises de terre de l'appareil avant de brancher les fiches des prises de sortie de ligne.
La mise à la terre des appareils externes ne doit pas être raccordée à la terre du système audio de la voiture (boîtier).
| 1 | NF | i | Sortie haut-parleur RR+ | |
| 2 | NF | 2 | Sortie haut-parleur RR- | |
 | 3 | NF | 3 | Sortie haut-parleur RF+ |
| 4 | Permanent +12V | 4 | Sortie haut-parleur RF- | |
| 5 | Antenne automatique* | 5 | Sortie haut-parleur LF+ | |
| 6 | NF | 6 | Sortie haut-parleur LF- | |
| 7 | KI.1 5/Allumage | 7 | Sortie haut-parleur LR+ | |
| 8 | Terre | 8 | Sortie haut-parleur LR- | |
| * Bloc d'alimentation et de commutation +12 V / max. 150 mA | ||||

