Terméktípus	Mobiltelefon akkumulátortöltő
Márka	Gardena
Modell	AL 1810 CV P4A
Bemeneti feszültség	220-240 V AC
Frekvencia	50-60 Hz
Névleges teljesítmény	26 W
Töltési feszültség	18 V DC
Max. töltőáram	1000 mA
Kompatibilis akkumulátor típus	Li-ion POWER FOR ALL PBA 18V (≥1,5 Ah)
Töltési idő (PBA 18V 2,0Ah)	96 perc (80%), 124 perc (100%)
Töltési idő (PBA 18V 2,5Ah)	120 perc (80%), 154 perc (100%)
Töltési idő (PBA 18V 4,0Ah)	192 perc (80%), 244 perc (100%)
Töltési hőmérséklet tartomány	0 °C és +45 °C között
Súly	0,17 kg
Védelmi osztály	II
Töltésjelző	Zöld LED (villog = töltés, folyamatos = kész vagy hiba)
Biztonsági funkciók	Túltöltés, rövidzárlat, túlmelegedés elleni védelem; ne tegye ki esőnek vagy nedvességnek
Karbantartás	Tisztítsa meg az érintkezőket száraz ruhával; ne használjon folyó vizet
Garancia	2 év (anyag-/gyártási hibák)

Gyakran ismételt kérdések - AL 1810 CV P4A GARDENA

Milyen akkumulátorokat tölthetek ezzel a töltővel?

Ez a töltő a Li-ion POWER FOR ALL PBA 18V akkumulátorokhoz készült, legalább 1,5 Ah kapacitással (5 cella). Ne töltsön más típusú akkumulátorokat.

Hagyhatom az akkumulátort a töltőn töltés után?

Igen, a töltő intelligens töltőrendszerének köszönhetően teljes töltöttségen tartja az akkumulátort túltöltés veszélye nélkül.

Mit tegyek, ha a jelzőfény folyamatosan világít, de nem tölt?

Ez jelezheti, hogy az akkumulátor túl meleg vagy túl hideg (0-45°C tartományon kívül), vagy hibás. Várja meg, amíg a hőmérséklet visszatér a normál tartományba, vagy cserélje ki az akkumulátort.

Használhatom ezt a töltőt kültéren?

Nem, a töltőt védeni kell az esőtől és a nedvességtől. Csak száraz helyen használja.

Mennyi idő szükséges egy 2,0 Ah-s akkumulátor feltöltéséhez?

Körülbelül 96 perc a 80%-os töltöttség eléréséhez, és 124 perc a teljes töltéshez.

A töltő kompatibilis más márkák akkumulátoraival?

Nem, csak POWER FOR ALL PBA 18V akkumulátorokat használjon a tűz- vagy meghibásodási kockázat elkerülése érdekében.

Hogyan tisztítsam a töltőt?

Húzza ki a töltőt, majd tisztítsa meg az érintkezőket és a felületeket egy puha, száraz ruhával. Soha ne használjon folyó vizet.

Mit tegyek, ha a töltő nem kapcsol be?

Ellenőrizze, hogy a dugó megfelelően be van-e dugva a konnektorba, és hogy a konnektor áram alatt van-e. Ha a probléma továbbra is fennáll, a töltő vagy a kábel hibás lehet; ellenőriztesse szakemberrel.

Tölthetek egy még meleg akkumulátort használat után?

Nem, várja meg, amíg az akkumulátor lehűl a 0 °C és 45 °C közötti tartományba. A töltő csak akkor kezdi meg a töltést, ha a hőmérséklet megfelelő.

Hogyan ártalmatlanítsam a töltőt élettartama végén?

Ne dobja a töltőt a háztartási hulladékba. Vigye egy helyi gyűjtőhelyre a 2012/19/EU irányelv szerinti újrahasznosításhoz.

HASZNÁLATI ÚTMUTATÓ AL 1810 CV P4A GARDENA

HU Használati utasítás

Akkumulátor töltő készülék

CS Návod k obsluze

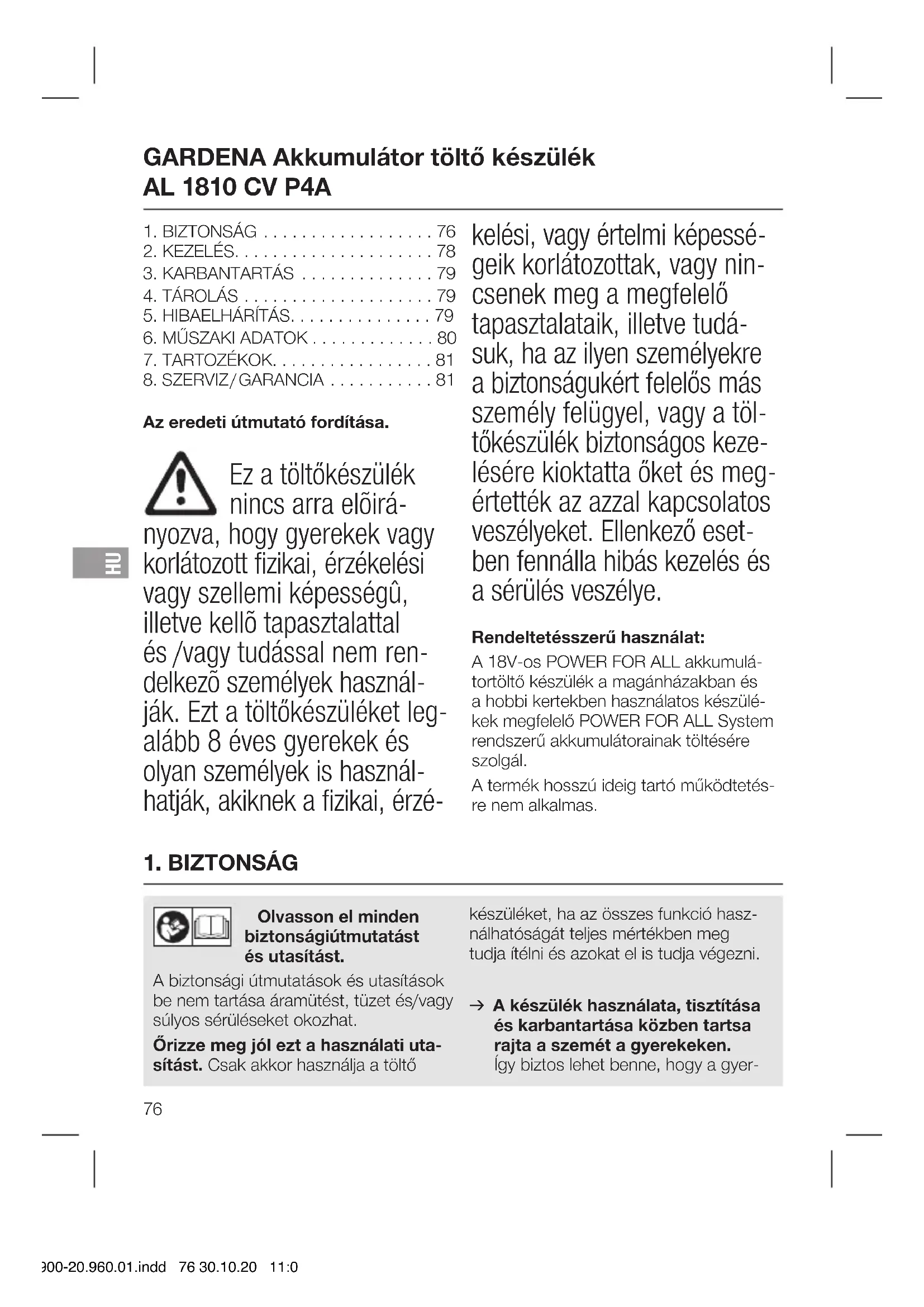

GARDENA Akkumulátor töltő készülék AL 1810 CV P4A

1. BIZTONSÁG ..... 76
2. KEZELÉS....78
3. KARBANTARTÁS ..... 79
4. TÁROLÁS ..... 79
5. HIBAELHÁRÍTÁS.....79
6. MŰSZAKI ADATOK ..... 80
7. TARTOZÉKOK....81
8. SZERVIZ/GARANCIA ..... 81

Az eredeti útmutató fordítása.

Ez a töltőkészülék nincs arra előirányozva, hogy gyerekek vagy korlátozott fizikai, érzékelési vagy szellemi képességű, illetve kellő tapasztalattal és/vagy tudással nem rendelkező személyek használják. Ezt a töltőkészüléket legalább 8 éves gyerekek és olyan személyek is használhatják, akiknek a fizikai, érzékelési, vagy értelmi képességeik korlátozottak, vagy nincsenek meg a megfelelő tapasztalataik, illetve tudásuk, ha az ilyen személyekre a biztonságukért felelős más személy felügyel, vagy a töltőkészülék biztonságos kezelésére kioktatta őket és megértették az azzal kapcsolatos veszélyeket. Ellenkező esetben fennáll a hibás kezelés és a sérülés veszélye.

kelési, vagy értelmi képességeik korlátozottak, vagy nincsenek meg a megfelelő tapasztalataik, illetve tudásuk, ha az ilyen személyekre a biztonságukért felelős más személy felügyel, vagy a töltőkészülék biztonságos kezelésére kioktatta őket és megértették az azzal kapcsolatos veszélyeket. Ellenkező esetben fennáll a hibás kezelés és a sérülés veszélye.

Rendeltetésszerű használat:

A 18V-os POWER FOR ALL akkumulátortöltő készülék a magánházakban és a hobbi kertekben használatos készülékek megfelelő POWER FOR ALL System rendszerű akkumulátorainak töltésére szolgál.

A termék hosszú ideig tartó működtetésre nem alkalmas.

1. BIZTONSÁG

Olvasson el minden biztonsági útmutatást és utasítást.

A biztonsági útmutatások és utasítások be nem tartása áramütést, tüzet és/vagy súlyos sérüléseket okozhat.

Őrizze meg jól ezt a használati utasítást. Csak akkor használja a töltő

készüléket, ha az összes funkció használhatóságát teljes mértékben meg tudja ítélni és azokat el is tudja végezni.

→ A készülék használata, tisztítása és karbantartása közben tartsa rajta a szemét a gyerekeken. Így biztos lehet benne, hogy a gyer-

mekek nem fognak játszani a töltő készülékkel.

→ Csak POWER FOR ALL rendszerű, PBA 18V típusú, 1,5 Aó-nál nagyobb kapacitású, (minimum 5 cellás) Li-ion akkumulátorokat töltsön vele. Az akkumulátor feszültségének egyeznie kell a töltő készülék akkumulátortöltő feszültségével. Ne töltsön vele nem tölthető akkumulátorokat. Máskülönben tűz és robbanás veszélyének teszi ki magát.

→ Ügyeljen rá, hogy a töltő készüléket ne érje eső vagy nedvesség.

Ha víz jut az elektromos készülékek belsejébe, megnő az áramütés kockázata.

→ Tartsa tisztán a töltő készüléket. Az elkoszolódás áramütés veszélyével jár.

→ Használat előtt vizsgálja át a töltő készüléket, kábelt és csatlakozódugót. Ha sérüléseket tapasztal, ne használja a töltő készüléket. Saját kezűleg ne nyissa fel a töltő készüléket! Ha javítani kell, csak képzett szakemberrel, és csak eredeti pótalkatrészek felhasználásával végeztesse el a munkát.

A megrongálódott töltő készülékek, kábelek és csatlakozódugók miatt megnő az áramütés kockázata.

→ Ne használja a töltő készüléket gyúlékony felületen (pl. papíron, textíliákon stb.), ill. éghető környezetben.

A töltő készülék a töltés során felmelegszik, így tűzveszély keletkezik.

→ Csak a gyártó által ajánlott töltőkészülékekkel töltse az akkumulátorokat. Amennyiben a meghatározott típusú akkumulátorok töltésére

tervezett töltő készüléket más akkumulátorokkal használja, tűzveszély áll elő.

→ Az akkumulátor megrongálódása vagy szakszerűtlen kezelése esetén abból gözök léphetnek ki. Hagyja, hogy friss levegő érje. Ha pedig panaszai vannak, forduljon orvoshoz. A gözök izgató hatással lehetnek a légutakra.

→ Nem megfelelő körülmények esetén az akkumulátorból folyadék léphet ki. Kerülje a folyadékkal való érintkezést. Ha véletlenül mégis hozzáért, öblítse le a helyét vízzel. Ha a folyadék a szemébe került, orvos segítségét is vegye igénybe.

Az akkumulátorból kilépő folyadék bőrirritációhoz vagy égési sérülésekhez vezethet.

→ Ha szükségessé válik a csatlakozóvezeték cseréje, akkor azt a GARDENA-nak, vagy a GARDENA elektromos kéziszerszám forgalmazók hivatalos ügyfélszolgálatának kell elvégeznie a biztonsági kockázatok elkerülése érdekében.

VESZÉLY! Szívleállás! Ez a termék az üzemelés során elektromágneses mezőt hoz létre. Ez a mező bizonyos körülmények között hatással lehet az aktív és passzív orvosi implantátumok működési módjára. A súlyos vagy halálos kimenetelű sérülések elkerülése érdekében azt javasoljuk, hogy az orvosi implantátummal rendelkező személyek a termék használata előtt beszéljenek erről az orvosukkal, vagy az implantátum gyártójával.

VESZÉLY! Fulladásveszély!

Az apróbb alkatrészek könnyen lenyelhetők. A nejlonzacskó miatt kisgyermekeknél fulladás veszélye fenyeget. Szereléskor tartsa távol a kisgyermekeket.

2. KEZELÉS

Akkumulátor feltöltése [ábra 01/02]:

FIGYELEM!

→ Figyeljen a hálózati feszültségre! Az áramforrás feszültségének egyeznie kell a töltő készülék típus-tábláján szereplő adatokkal.

1. Csatlakoztassa az akkutöltő-készüléket © egy hálózati csatlakozóaljzathoz.
2. Tolja rá a © akkumulátortöltő készüléket a Ⓑ akkumulátorra.

Az akkumulátor nincs az átadott készülék alaptartozékai között. Tartozékprogramunkban valamennyi tartozék megtalálható.

Az intelligens töltési folyamat automatikusan felismeri az akkumulátor töltöttségi szintjét, és az akkumulátor hőmérsékletétől és feszültségétől függően mindenkor optimális töltőárammal végzi a töltést.

Ez kíméli az akkumulátort, amely a töltőben történő tárolás esetén is mindig teljesen feltöltött marad.

A kijelző elemek jelentése:

Kijelzés a töltő készüléken:

Akkumulátor villogó töltésjelző fény ^Lc

A töltési művelet folyását az ^Lc akkumulátor töltésjelző villogása jelzi.

Útmutatás: Töltési művelet csak akkor folyhat, ha az akkumulátor hőmérséklete a megengedett töltési hőmérséklettartományban van (lásd a 6. MŰSZAKI ADATOK).

Akkumulátor állandó töltésjelző fény ^Lc

Az ^Lc akkumulátor töltésjelző állandó fénye azt jelzi, hogy az akkumulátor teljesen fel van töltve, vagy a hőmérséklet a megengedett töltési hőmérséklettartományon kívül van, és ezért nem végezhető töltés. Mihelyt a hőmérséklet visszatér a megengedett tartományba, folytatódik az akkumulátor töltése. Ha nincs bedugva akkumulátor, az ^Lc akkumulátor töltésjelző állandó fénye azt jelzi, hogy a hálózati csatlakozó be van dugva a hálózati aljzatba, és a töltő készülék üzemkész.

Munkavégzési tanácsok

Folytonos, illetve több közvetlenül egymás után, megszakítás nélkül következő töltési ciklus esetén a töltőkészülék felmelegedhet. Ez azonban normális jelenség és nem utal a töltőkészülék meghibásodására.

Ha az akkumulátor feltöltése után a készülék már csak lényegesen rövidebb ideig üzemeltethető, akkor az akkumulátor elhasználódott és ki kell cserélni.

3. KARBANTARTÁS

Akkumulátortöltő készülék tisztítása:

Biztosítsa, hogy az akkumulátor és az akkutöltő-készülék felülete és érintkezői mindig tiszták és szárazak legyenek, mielőtt az akkutöltő-készüléket a hálózatra csatlakoztatja.

A tisztításhoz ne használjon folyóvizet.

→ Tisztítsa meg az érintkezőket és a műanyag részeket puha, száraz kendővel.

4. TÁROLÁS

Üzemen kívül helyezés:

A terméket gyermekektől elzárt helyen kell őrizni.

1. Tisztítsa meg az akkumulátortöltő készüléket (lásd a 3. KARBANTARTÁS).
2. Tartsa az akkumulátortöltő készüléket száraz, zárt és fagymentes helyen.

Ártalmatlanítás:

(2012/19/EU jelű irányelv szerint)

Nem szabad a terméket a normál háztartási hulladékkal együtt kidobni. A hatályos helyi környe-

zetvédelmi előírásoknak megfelelően kell ártalmatlanítani.

FONTOS!

→ Adja le a terméket a helyi újrahasznosító gyűjtőhelyen, vagy bízza rájuk az ártalmatlanítását.

5. HIBAELHÁRÍTÁS

Probléma Lehetséges oka Megoldása

Töltési müvelet nem lehetséges. Az 1c akkumulátor töltésjelző állandóan világít [ábra 02]	Az akkumulátor nincs (jól) rárakva.	→ Rakja rá az akkumulátort helyesen a töltő készülékre.
	Az akkumulátor érintkezők el vannak koszolódva.	→ Tisztítsa meg az akkumulátor érintkezőket (pl. az akkumulátor többszöri bedugásával és kihúzásával. Esetleg cserélje le az akkumulátort).
	Az akkumulátor hömérséklete a megengedett töltési hömérsék-lettartományon kívül van.	→ Várjon, amíg az akkumulátor hömérséklete ismét 0 °C – + 45 °C között lesz.
	Az akkumulátor hibás. → Cserélje le az akkumulátort.

Probléma Lehetséges oka Megoldása

Az akkumulátor töltésjelző nem világít [ábra 02]	A töltő készülék hálózati csatlakozójatöltőegység nincs (jól) bedugva.	→ Dugja be a hálózati csatlako-zót (tövig) a hálózati aljzatba.
	A hálózati aljzat, hálózati kábel vagy töltő készülék meghibásodott.	→ Vizsgálja meg a hálózati feszültséget. Esetleg vizsgál-tassa meg a töltő készüléket valamelyik megbízott szerző-déses kereskedővel vagy a GARDENA szervizzel.

1. MŰSZAKI ADATOK

Akkumulátor töltő készülék	Egység Érték (cikksz. 14900)
AL 1810 CV P4A
Hálózati feszültség V (AC) 220 – 240
Hálózati frekvencia Hz 50 – 60
Névleges teljesítmény W 26
Akkumulátor töltő feszültség V (DC) 18
Max. akkumulátor töltő áram mA 1000
Akkumulátor töltési idő 80 % /97 – 100 % (kb.)
PBA 18V 2,0Ah W-B	perc	96 / 124
PBA 18V 2,5Ah W-B	perc	120 / 154
PBA 18V 4,0Ah W-C	perc	192 / 244
Megengedett töltésihőmérséklettartomány	°C 0 – 45
Tömeg az EPTA-Procedure01:2014-nak megfelelően	kg 0,17
Érintésvédelmi osztály		☐/ II

Alkalmas POWER FOR ALL rendszerű akkumulátorok PBA 18V.

7. TARTOZÉKOK

GARDENA Rendszerakkumulátor Akkumulátor a plusz működési idő érdekében vagy cseréhez.

PBA 18V/45 P4A

PBA 18V/72 P4A

cikksz. 14903

cikksz. 14905

8. SZERVIZ/GARANCIA

Szerviz:

Kérjük, vegye fel velünk a kapcsolatot a hátoldalon lévő címen.

Garancianyilatkozat:

Garanciaigény esetén nem kerül felszámolásra díj önnek a nyújtott szolgáltatásokért.

A GARDENA Manufacturing GmbH minden új, eredeti GARDENA termékre a vásárlás napjától számított 2 év garanciát vállal, feltéve, hogy a termékeket kizárólag magán célra használták. Másodkézből vásárolt termékekre nem vonatkozik a gyártói garancia. Ez a garancia a termék minden olyan lényeges hiányosságára kiterjed, amely bizonyíthatóan anyag- vagy gyártási hibára vezethető vissza. A jótállás egy teljes mértékben működőképes cseretermék biztosításával vagy a számunkra megküldött hibás termék ingyenes megjavításával teljesül; fenntartjuk a jogot az ezen lehetőségek közötti választásra. Ez a szolgáltatás az alábbi rendelkezések teljesülése esetén érhető el:

• A terméket rendeltetés szerint használták, a használati útmutatóban meghatározott ajánlások szerint.
• Sem a vevő, sem más nem próbálta felnyitni vagy javítani a terméket.
• A készüléket csak eredeti GARDENA pót- és kopóalkatrészekkel üzemeltették.
• A vásárláskor kapott blokk bemutatása.

Az alkatrészek és készülékelemek (pl. kések, késrögzítő alkatrészek, turbinák, világítótestek, ékszíjak és fogazott szíjak, járókerekek, légszűrők, gyújtógyertyák) szokásos kopása, a kinézetben mutatkozó elváltozások, valamint a kopó alkatrészek és fogyóeszközök nem tartoznak a garancia hatálya alá.

Ez a gyártói garancia a fenti feltételeknek megfelelő pótalkatrész szállításra és javításra szorítkozik. A gyártói garancia nem szolgáltat alapot a velünk, mint gyártóval szemben támasztandó egyéb, például kártérítési igények elismerésére. Ez a gyártói garancia természetesen nem érinti a vásárlót a törvények és a szerződés alapján a kereskedővel / eladóval szemben megillető szavatossági igényeket.

A gyártói garancia a Németországi Szövetségi Köztársaság jogrendjének hatálya alá tartozik.

Garancia esetén kérjük, hogy a megfelelően bérmentesített hibás terméket a vásárláskor kapott blokk másolatának és a hiba leírásának kíséretében küldje el a GARDENA szerviz címére.

Az akkumulátor feltöltéséhez [1. ábra/2. ábra]:

FIGYELEM!
