NÁVOD K OBSLUZE AL 1810 CV P4A GARDENA

Nabiječka akumulátorů

SK Návod na obsluhu

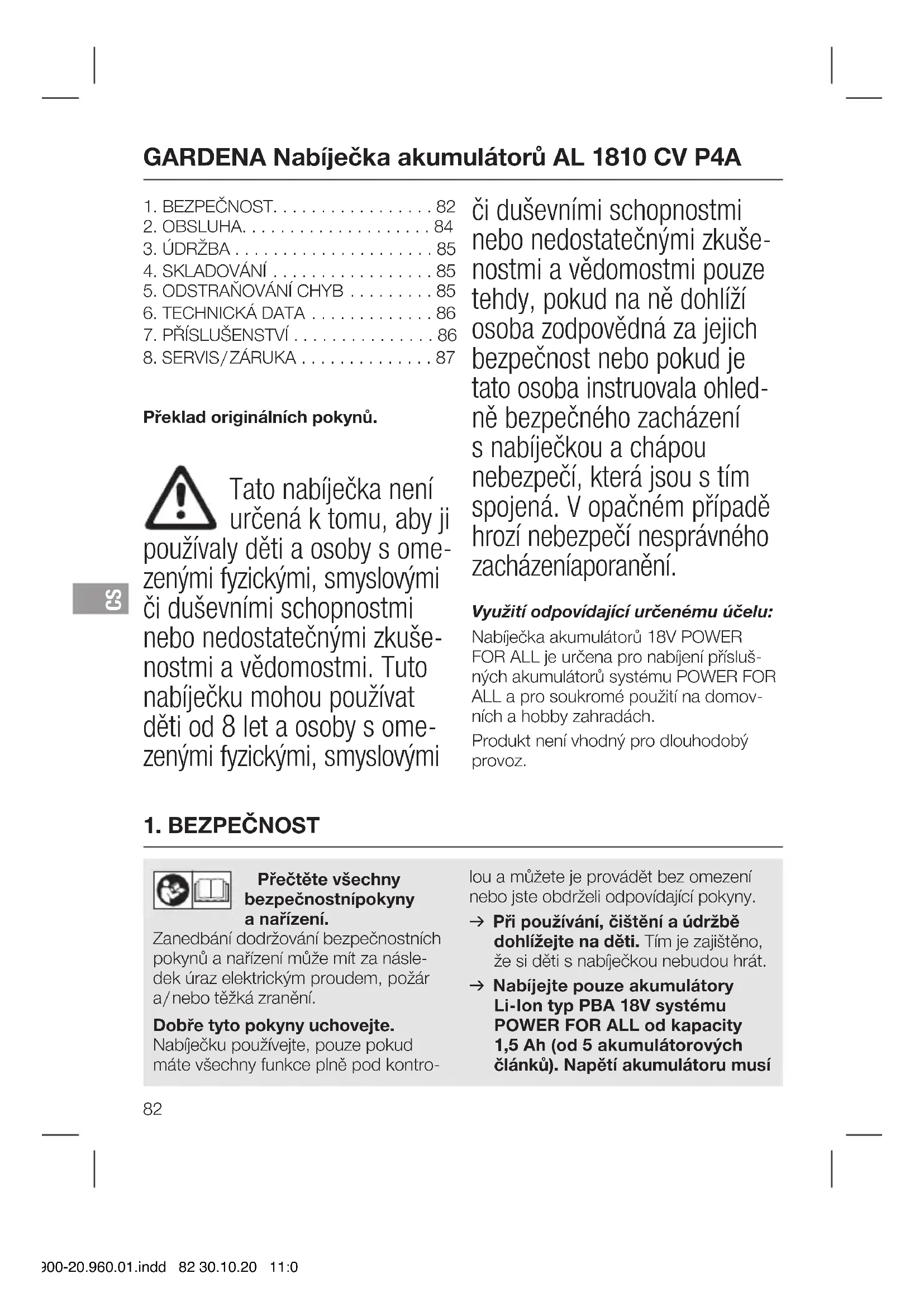

GARDENA Nabíječka akumulátorů AL 1810 CV P4A

1. BEZPEČNOST....82
2. OBSLUHA....84
3. ÚDRŽBA 85
4. SKLADOVÁNÍ 85
5. ODSTRAŇOVÁNÍ CHYB ..... 85
6. TECHNICKÁ DATA ..... 86
7. PŘÍSLUŠENSTVÍ ..... 86
8. SERVIS/ZÁRUKA ..... 87

Překlad originálních pokynů.

Tato nabíječka není určená k tomu, aby ji používaly děti a osoby s ome- zenými fyzickými, smyslovými či duševními schopnostmi nebo nedostatečnými zkuše- nostmi a vědomostmi. Tuto nabíječku mohou používat děti od 8 let a osoby s ome- zenými fyzickými, smyslovými

či duševními schopnostmi nebo nedostatečnými zkušenostmi a vědomostmi pouze tehdy, pokud na ně dohlíží osoba zodpovědná za jejich bezpečnost nebo pokud je tato osoba instruovala ohledně bezpečného zacházení s nabíječkou a chápou nebezpečí, která jsou s tím spojená. V opačném případě hrozí nebezpečí nesprávného zacházeníaporanění.

Využití odpovídající určenému účelu:

Nabíječka akumulátorů 18V POWER FOR ALL je určena pro nabíjení příslušných akumulátorů systému POWER FOR ALL a pro soukromé použití na domovních a hobby zahradách.

Produkt není vhodný pro dlouhodobý provoz.

1. BEZPEČNOST

Přečtěte všechny bezpečnostnípokyny a nařízení.

Zanedbání dodržování bezpečnostních pokynů a nařízení může mít za následek úraz elektrickým proudem, požár a/nebo těžká zranění.

Dobře tyto pokyny uchovejte.

Nabiječku používejte, pouze pokud máte všechny funkce plně pod kontro-

lou a můžete je provádět bez omezení nebo jste obdrželi odpovídající pokyny.

→ Při používání, čištění a údržbě dohlížejte na děti. Tím je zajištěno, že si děti s nabíječkou nebudou hrát.

→ Nabíjejte pouze akumulátory Li-Ion typ PBA 18V systému POWER FOR ALL od kapacity 1,5 Ah (od 5 akumulátorových článků). Napětí akumulátoru musí

odpovídat nabíjecímu napětí nabíječky. Nenabíjejte akumulá-tory, které k nabíjení nejsou určeny. Jinak hrozí nebezpečí požá- ru a exploze.

Nevystavujte nabíječku dešti nebo vlhku.

Vniknutí vody do elektrického přístroje zvyšuje nebezpečí úrazu elektrickým proudem.

→ Nabíječku udržujte v čistotě.

Znečištění zvyšuje riziko úrazu elektrickým proudem.

→ Před každým použitím zkontrolujte nabíječku, kabel a konektor. Pokud zjistíte nějaké poškození, nabíječku nepoužívejte. Sami nabíječku neotvírejte a nechte ji opravit pouze kvalifikovaným odborným personálem a pouze s použitím originálních náhradních dílů. Poškozené nabíječky, kabely a konektory zvyšují riziko úrazu elektrickým proudem.

→ Nabíječku neprovozujte na snadno zápalném podkladu (např. papír, textil atd.) resp. v hořlavém prostředí. Teplo, které se při nabíjení vyvíjí, znamená riziko požáru.

→ Akumulátory nabíjejte pouze pomocí nabíječek, které jsou doporučeny výrobcem.

Nabiječka, která je určena pro určitý druh akumulátorů, může při použití s jinými akumulátory způsobit požár.

→ Při poškození a nesprávném použití akumulátoru mohou také unikat výpary.

Při potížích přived’te čerstvý vzduch a vyhledejte lékaře. Páry mohou podráždit dýchací cesty.

→ Při nesprávném použití může z akumulátoru vytéci kapalina. Vyhněte se kontaktu s touto kapalinou. V případě náhodného kontaktu omýt zasažené místo vodou. Pokud se dostane tato kapalina do očí, vyhledejte lékařskou pomoc. Kapalina vytékající z akumulátorů může vést k podráždění kůže nebo popálení.
→ Pokud je nutná výměna napájecího kabelu, musí být provedena servisem GARDENA nebo servisem autorizovaným pro elektrické přístroje GARDENA, aby bylo vyloučeno ohrožení bezpečnosti.

NEBEZPEČÍ! Zástava srdce!

Tento produkt vytváří za provozu elektromagnetické pole. Toto pole může za určitých podmínek působit na funkci aktivních nebo pasivních lékařských implantátů. Aby se vyloučily nebezpečné situace, které by mohly vést k těžkým nebo smrtelným poraněním, měly by osoby s lékařským implantátem před použitím produktu konzultovat svého lékaře a výrobce implantátu.

NEBEZPEČÍ! Nebezpečí udušení!

Menší díly mohou být snadno spolknuty. Při použití polyetylénových sáčků hrozí malým dětem nebezpečí udušení. Děti se musí během montáže zdržovat v dostatečné vzdálenosti.

2. OBSLUHA

Nabíjení akumulátoru [obr. 01/02]:

POZOR!

→ Pozor na síťové napětí! Napětí zdroje proudu musí odpovídat údajům na typovém štítku nabíječky.

1. Připojte nabíječku © do síťové zásuvky.
2. Nasuňte nabíječku © na akumulátor Ⓑ.

Akumulátor není standardně součástí dodávky. Kompletní příslušenství naleznete v našem programu příslušenství.

Inteligentní nabíjení automaticky rozezná stav nabití akumulátoru a v závislosti na teplotě a napětí akumulátoru ho vždy nabíjí optimálním nabíjecím proudem.

Tím se akumulátor šetří a při uchovávání v nabíječce je vždy plně nabit.

Význam indikačních prvků:

Indikace na nabíječce:

likající světlo kontrolky nabíjení akumulátoru Lc

Nabíjení je signalizováno blikáním kontrolky nabíjení akumulátoru ^Lc .

Poznámka: Nabíjení je možné pouze tehdy, pokud je teplota akumulá toru v přípustném rozsahu teplot pro nabíjení, viz 6. TECHNICKÁ DATA.

Trvalé svícení kontrolkynabíjení akumulátoru Lc

Trvalé svícení kontrolky nabíjení akumulátoru ^1c signalizuje, že je akumulátor plně nabit nebo že je teplota akumulátoru mimo přípustný rozsah teplot pro nabíjení a nemůže být proto nabíjen. Jakmile dojde k dosažení přípustného rozsahu teplot, akumulátor se začne nabíjet.

Bez zastrčeného akumulátoru signalizuje trvalé svícení kontrolky nabíjení akumulátoru (lc), že je síťová zástrčka zasunuta v zásuvce a že je nabíječka připravena k provozu.

Pracovní pokyny:

Při nepřetržitých, popř. několikrát po sobě následujících nabíjecích cyklech bez pře- rušení se může nabíječka zahřát. To je ale v pořádku a neupozorňuje to na tech- nickou závadu nabíječky.

Výrazně kratší doba chodu po nabití ukazuje, že je akumulátor opotřebovaný a musí se vyměnit.

3. ÚDRŽBA

Čištění nabíječky akumulátorů:

Než připojíte nabíječku, zajistěte, aby byly povrch a kontakty akumulátoru a nabíječky vždy čisté a suché.

Nepoužívejte tekoucí vodu.

→ Kontakty a plastové díly vyčistěte měkkým suchým hadrem.

4. SKLADOVÁNÍ

Vyřazení z provozu:

Produkt musí být uchováván mimo dosah dětí.

1. Vyčistěte nabíječku akumulátorů (viz 3. ÚDRŽBA).
2. Nabiječku akumulátorů skladujte na suchém, uzavřeném místě, chráně-ném proti mrazu.

Likvidace:

(podle RL2012/19/EU)

Produkt nesmí být likvidován spolu s běžným domácím odpadem. Musí být likvidován podle h místních ekologických předpisů.

DŮLEŽITÉ!

→ Likvidujte produkt prostřednictvím Vašeho místního recyklačního sběrnéhomísta.

5. ODSTRAŇOVÁNÍ CHYB

Problém Možná příčina Náprava

Nabíjení není možné.Kontrolka nabíjeníakumulátoru ^Lc svití trvale[obr. 02]	Akumulátor není (správně)nasazen.	→ Nasad'te akumulátor správněna nabíječku.
	Kontakty akumulátoru jsou znečištěny.	→ Vyčistěte kontakty akumuláto-ru (např. vícenásobným nasa-zením a vysazením akumulá- toru. popř. akumulátorvyměňte).
	Teplota akumulátoruje mimo přípustný rozsah teplot pro nabíjení.	→ Počkejte, až se teplotaakumulátoru dostane opětdo rozsahu 0 °C – +45 °C.
	Akumulátor je vadný. → Vyměňte akumulátor.

Problém Možná příčina Náprava

Kontrolka nabíjení akumulátoru 1) nesvítí [obr. 02]	Sítová zástrčka nabíječky není (správně) zastrčena.	→ Sítovou zástrčku zastrčte (úplně) do zásuvky.
	Zásuvka, síťový kabel nebo nabíječka jsou vadné.	→ Zkontrolujte síťové napětí. Nechte popř. zkontrolovat nabíječku autorizovaným obchodním partnerem nebo servisem GARDENA.

1. TECHNICKÁ DATA

Nabiječka akumulátorů AL 1810 CV P4A	Jednotka Hodnota (č.v. 14900)
Sítové napětí V (AC) 220 – 240
Sítová frekvence Hz 50 – 60
Jmenovitý výkon W 26
Nabijecí napětí akumulátoru V (DC) 18
Max. nabijecí proud akumulátoru	mA 1000
Doba nabíjení akumulátoru 80%/97 – 100% (asi)
PBA 18V 2,0Ah W-B	min	96 / 124
PBA 18V 2,5Ah W-B	min	120 / 154
PBA 18V 4,0Ah W-C	min	192 / 244
Připustný rozsah teplot pro nabíjení	°C 0 – 45
Váha podle procedury EPTA 01:2014	kg 0,17
Třída ochrany	☐/ II

GARDENA Akumulátorový systém	Akumulátor pro přídavný běh nebo na výměnu.
PBA 18V/45 P4A		č.v. 14903
PBA 18V/72 P4A		č.v. 14905

86

8. SERVIS/ZÁRUKA

Servis:

Kontaktujte prosím adresu na zadní straně.

Záruční podmínky:

V případě vznesení nároku na záruku se na poskytnuté služby nevztahuje žádný poplatek.

GARDENA Manufacturing GmbH poskytuje na všechny originální nové produkty GARDENA 2 roky záruku od první koupě u obchodníka, pokud byly produkty používány výhradně pro soukromou potřebu. Na produkty získané na jiném trhu tato záruka výrobce neplatí. Tato záruka se vzta huje na závažné nedostatky produktu, které byly prokazatelně způsobeny vadou materiálu nebo výrobní vadou. Záruka je splněna bezplatným dodáním plně funkčního náhradního výrobku nebo opravou vadného výrobku, který nám byl odeslán. Vyhrazujeme si právo vybrat mezi těmito možnosti. Tato služba podléhá následujícím ustanovením:

• Výrobek byl použit k určenému účelu podle doporučení v návodu k používání.

• Ani kupec, ani žádná třetí osoba se nepokoušeli produkt otevřít nebo opravit.

• Při provozu byly použity jen originální náhradní díly a díly podléhající opotřebení GARDENA.

• Předložení dokladu o koupi.

Normálně opotřebované díly a komponenty (například na nožích, díly upevňující nůž, turbíny, osvětlovací prostředky, klínové a ozubené řemeny, oběžná kola, vzduchové filtry, zapalovací svíčky), optické změny, díly podléhající opotřebení a spotřební díly jsou ze záruky vyloučeny.

Tato záruka výrobce je omezena na náhradní dodávku a opravu podle výše uvedených podmínek. Jiné nároky proti nám jako výrobci, třeba na náhradu škody, nejsou na základě záruky výrobce oprávněny. Tato záruka výrobce nemá samozřejmě vliv na existující zákonné a smluvní nároky na záruku vzhledem k obchodníkovi/prodejci.

Záruka výrobce podléhá právu Spolkové republiky Německo.

V případě uplatnění záruky zašlete pro- sím vadný produkt s kopíí kupního dokla- du a popisem vady dostatečně ofranko- vané na adresu servisu GARDENA.

Smluvní servisní střediska CZ:

NOBUR s.r.o.

Průmyslová 14/1515

110 00 Praha 10

tel.: [phone]

fax: [phone]

email.: [e-mail]

www.nobur.cz

Ing. Tomáš Vajčner

Vlárská 22

627 00 Brno

tel.: [phone]

email.: [e-mail]

www.egardena.cz

Milan Záhumenský – JIRAMI

Lidická 18

715 00 Ostrava-Vítkovice

tel.:[phone]

mobil.: 603 519 774

fax: [phone]

email.: [e-mail]

www.jirami.cz

KIS PLUS v.o.s.

Želetická 305/3

412 01 Litoměřice

tel.: [phone],

416 715 523

fax: [phone]

email.: [e-mail]

www.kisplus.cz

GARDENA Nabíjačka akumulátora AL 1810 CV P4A

1. BEZPEČNOST....88
2. OBSLUHA....90
3. ÚDRŽBA 91
4. SKLADOVANIE ..... 91
5. ODSTRAŇOVANIE PORÚCH.....91
6. TECHNICKÉ ÚDAJE ..... 92
7. PRÍSLUŠENSTVO ..... 92
8. SERVIS/ZÁRUKA ..... 93

Nevystavujte nabíjačku dažd'u alebo vlhkosti.

1. Pripojte nabíjačku © do sietovej zásuvky.
2. Nasuňte nabíjačku © na akumulátor Ⓑ.

Bez zasunutého akumulátora neprerušované svetlo indikátora nabíjania akumulátora ① signalizuje, že sieťová zástrčka je zasunutá do zásuvky a nabíjačka je pripravená na prevádzku.

Pri nepretržitých nabíjacích cykloch, resp. pri ich opakovaní jeden za druhým bez prerušenia, sa nabíjačka môže zohrievať. Nejde o poruchu a neznamená to technickú chybu nabíjačky.

Predtým, ako pripojíte akumulátor, vždy sa uistite, že je povrchová plocha akumulátora a nabíjačky čistá a suchá.

Nabíjačka akumulátoraAL 1810 CV P4A	Jednotka Hodnota (č.v. 14900)
Sietové napätie V (AC) 220 – 240
Sietová frekvencia Hz 50 – 60
Menovitý výkon W 26
Nabíjacie napätie akumulátora	V (DC) 18
Max. nabíjací prúd akumulátora	mA 1000
Doba nabíjania akumulátora80%/97 – 100% (cca)
PBA 18V 2,0Ah W-B	min	96 / 124
PBA 18V 2,5Ah W-B	min	120 / 154
PBA 18V 4,0Ah W-C	min	192 / 244
Prípustný rozsah teploty nabíjania	°C 0 – 45
Hmotnost' zodpovedá EPTA-Procedure 01:2014	kg 0,17
Trieda ochrany		☐/ II

Šenkvická cesta 12/F

902 01 Pezinok

tel.: [phone],

903 825 232

fax: [phone]

e-mail: [e-mail]

www.tlba.sk

DAES, s.r.o

Košická 4

010 01 Žilina

tel.: [phone]

fax: [phone]

e-mail: [e-mail]

www.daes.sk

(v skladu z Dir. 2012/19/EU)
