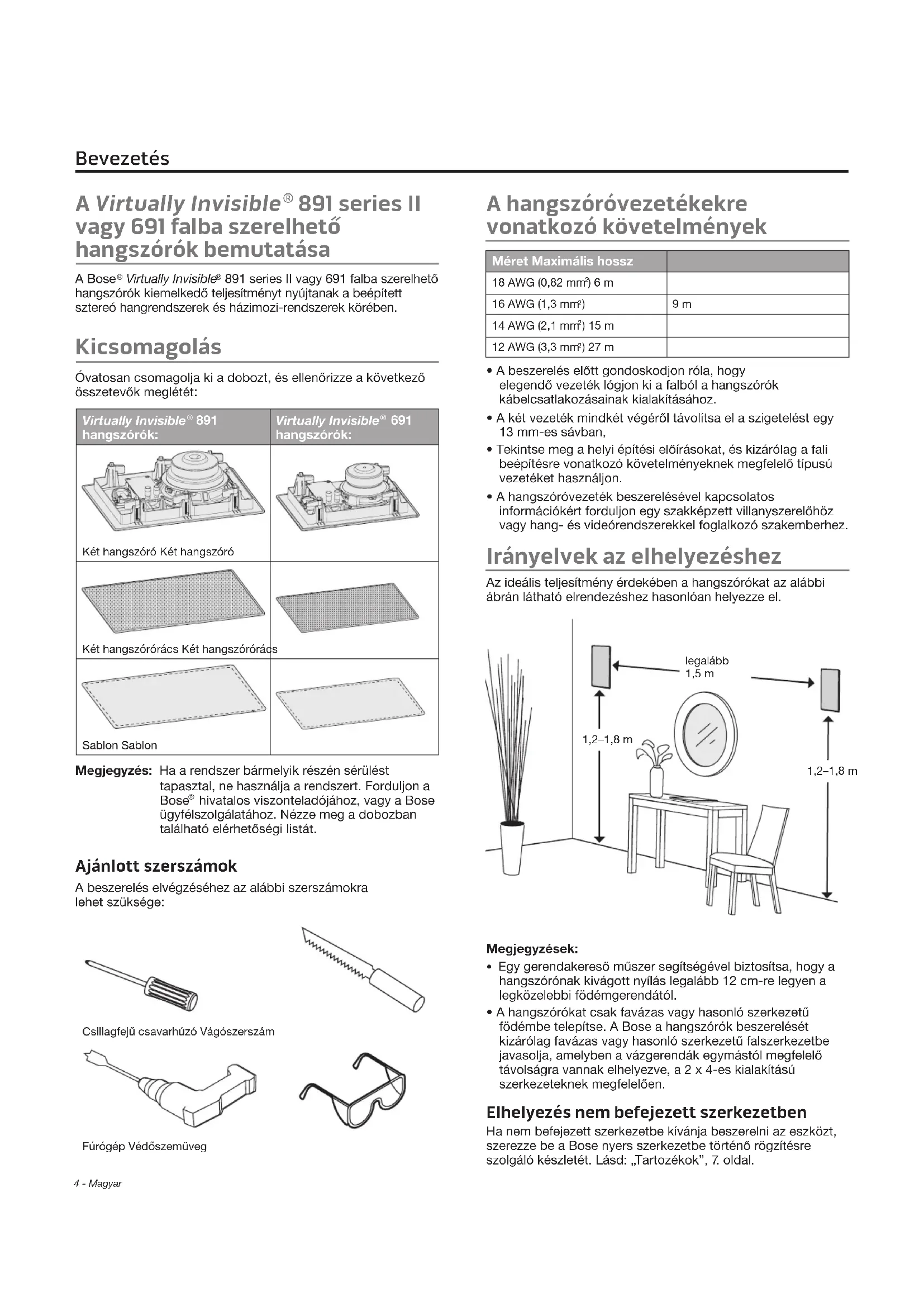

Bevezetés

A Virtually Invisible® 891 series II vagy 691 falba szerelhető hangszórók bemutatása.... 4

Kicsomagolás 4

Ajánlott szerszámok 4

A hangszóróvezetékekre vonatkozó követelmények.... 4

Irányelvek az elhelyezéshez 4

Elhelyezés nem befejezett szerkezetben 4

A hangszórók beszerelése

A hangszóró nyílásának kivágása.... 5

A hangszóróvezeték csatlakoztatása.... 5

A hangszóró beszerelése 6

A rács felhelyezése 6

Ápolás és karbantartás

Hibaelhárítás 7

Tartozékok 7

Ügyfélszolgálat 7

Korlátozott garancia 7

Műszaki adatok 7

A Virtually Invisible® 891 series II vagy 691 falba szerelhető hangszórók bemutatása

A Bose® Virtually Invisible® 891 series II vagy 691 falba szerelhető hangszórók kiemelkedő teljesítményt nyújtanak a beépített sztereó hangrendszerek és házimozi-rendszerek körében.

Kicsomagolás

Óvatosan csomagolja ki a dobozt, és ellenőrizze a következő összetevők meglétét:

Virtually Invisible® 891hangszórók:	Virtually Invisible® 691hangszórók:
Két hangszóró Két hangszóró
Két hangszórórács Két hangszórórács
Sablon Sablon

Megjegyzés: Ha a rendszer bármelyik részén sérülést tapasztal, ne használja a rendszert. Forduljon a Bose® hivatalos viszonteladójához, vagy a Bose ügyfélszolgálatához. Nézze meg a dobozban található elérhetőségi listát.

Ajánlott szerszámok

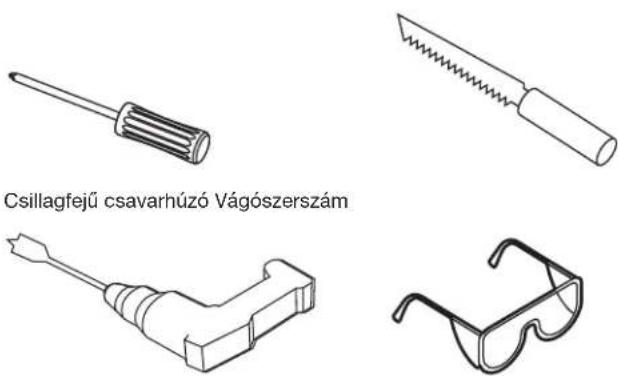

A beszerelés elvégzéséhez az alábbi szerszámokra lehet szüksége:

Fúrógép Védőszemüveg

A hangszóróvezetékekre vonatkozó követelmények

Méret Maximális hossz
18 AWG (0,82 mm2) 6 m
16 AWG (1,3 mm2)	9 m
14 AWG (2,1 mm2) 15 m
12 AWG (3,3 mm2) 27 m

• A beszerelés előtt gondoskodjon róla, hogy elegendő vezeték lógjon ki a falból a hangszórók kábelcsatlakozásainak kialakításához.
• A két vezeték mindkét végéről távolítsa el a szigetelést egy 13 mm-es sávban,
• Tekintse meg a helyi építési előírásokat, és kizárólag a fali beépítésre vonatkozó követelményeknek megfelelő típusú vezetéket használjon.
• A hangszóróvezeték beszerelésével kapcsolatos információkért forduljon egy szakképzett villanyszerelőhöz vagy hang- és videórendszerekkel foglalkozó szakemberhez.

Irányelvek az elhelyezéshez

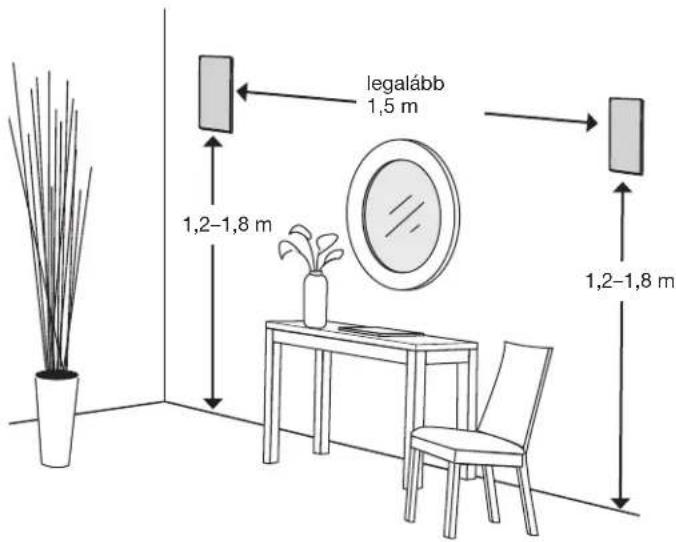

Az ideális teljesítmény érdekében a hangszórókat az alábbi ábrán látható elrendezéshez hasonlóan helyezze el.

legalább 1,5 m 1,2-1,8 m 1,2-1,8 m

Megjegyzések:

• Egy gerendakereső műszer segítségével biztosítsa, hogy a hangszórónak kivágott nyílás legalább 12 cm-re legyen a legközelebbi födémgerendától.
• A hangszórókat csak favázas vagy hasonló szerkezetű födémbe telepítse. A Bose a hangszórók beszerelését kizárólag favázas vagy hasonló szerkezetű falszerkezetbe javasolja, amelyben a vázgerendák egymástól megfelelő távolságra vannak elhelyezve, a 2 x 4-es kialakítású szerkezeteknek megfelelően.

Elhelyezés nem befejezett szerkezetben

Ha nem befejezett szerkezetbe kívánja beszerelni az eszközt, szerezze be a Bose nyers szerkezetbe történő rögzítésre szolgáló készletét. Lásd: „Tartozékok”, 7. oldal.

A hangszóró nyílásának kivágása

1. Rajzolja körbe a sablont a hangszórók elhelyezési pontjánál.

VIGYÁZAT: Ne kezdje meg a vágást olyan felületen, mely mögött kockázatot hordozó elemek futhatnak, például víz- vagy villanyvezetékek. Ha nem biztos abban, hogy végre tudja hajtani a hangszóró beszerelését, akkor forduljon szakemberhez.

1. Fúrjon egy, a vágószerszám használatához kellően nagy lyukat a sablon területén belül.
2. Vágjon az átrajzolt vonal mentén.

1. Vegye el a kivágott részt.
2. Takarítson el minden szakadt vagy egyenetlen anyagot a nyílás környékéről.

A hangszóróvezeték csatlakoztatása

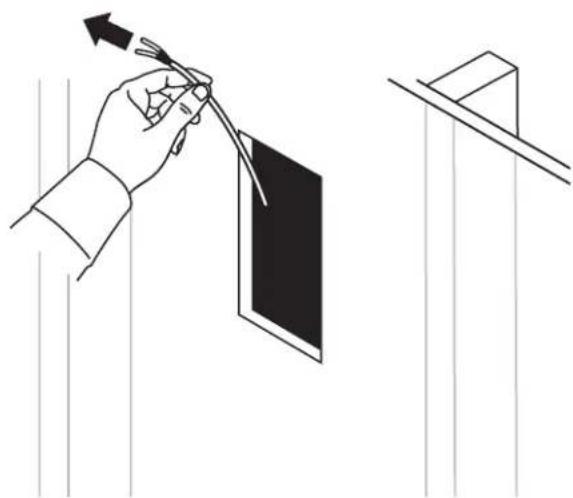

1. Húzzon ki egy legalább 36 cm hosszú szakaszt a hangszóróvezetékből.

Hagyjon elég vezetéket, hogy a csatlakoztatni tudja a hangszórót onnan, ahol Ön áll.

1. Csatlakoztassa a pozitív vezetéket a hangszóró piros színnel jelölt csatlakozóvégéhez.

Megjegyzés: A jelzés a csatlakozóvég felső részén található.

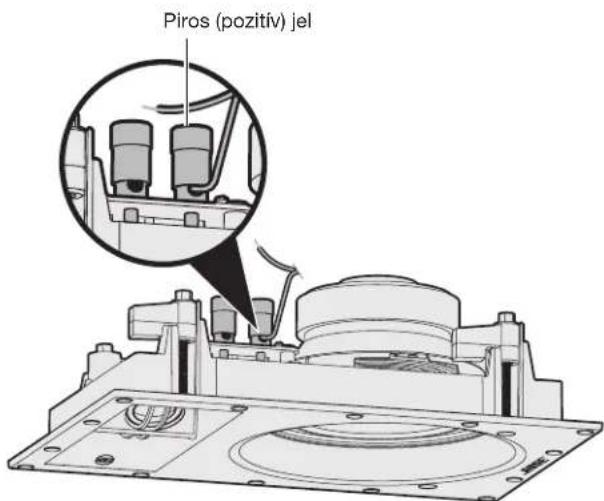

Piros (pozitiv) jel

Virtually Invisible® 691 hangszóró

1. Csatlakoztassa a negatív vezetéket a hangszóró fekete színnel jelölt csatlakozóvégéhez.

A hangszóró beszerelése

1. A hangszórót a külső pereménél tartva illessze be a nyilásba.

Megjegyzés: Vigyázzon, hogy ne nyomja meg a hangszóró elülső részén található két kis vezetőelemet. Ezzel kárt okozhat a hangszóróban.

Virtually Invisible® 691 hangszóró

FIGYELEM: Bizonyos fajta szigetelések (például újságpapír, cellulóz, lószörrel felerősített vakolat és bármilyen befújt szigetelőanyag) gyulladásveszélyesek lehetnek. Ügyeljen rá, hogy minden szigetelés megfelelő távolságra legyen a hangszóróktól.

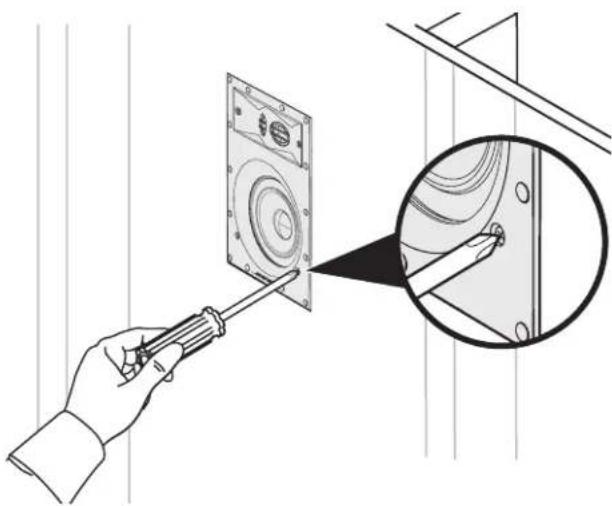

1. Szorítsa meg az összes rögzítőcsavart egy csillagfejű csavarhúzóval.

Megjegyzés: Ha elektromos csavarbehajtót használ, válassza a legalacsonyabb nyomatékfokozatot.

Virtually Invisible® 691 hangszóró

A rács felhelyezése

A rács mágnesek révén rögzül a hangszóró pereméhez. Helyezze fel a rácsot a hangszóróra.

Virtually Invisible® 691 hangszóró

A rács festése

A rácsok a hangszóróhoz való rögzítés előtt lefesthetők. A Bose® nem felel a nem gyári festés tartósságáért vagy minőségéért.

- A latex vagy olajbázisú falfestéket szívórtartályos festékszóró pisztollyal való használathoz hígítani kell. Olvassa el az útmutatást a festékszóró pisztoly felhasználói útmutatójában.

- Legyen óvatos, ha éles tárgy segítségével teszi szabaddá a festék által eltömített rácsnyilásokat, mert ezzel kárt tehet a rácsban.

Hibaelhárítás

ProblémaTeendő
Nem szólnak a hangszórók	Ügyeljen arra, hogy a hangszóró vezetékei ne húzódjanak ki a hangszóróból vagy a vevőkészülékböl/erősítőböl.Ellenőrizze a vevőkészülék/erősítő beállításait. A beállítási utasításokhoz tekintse meg a vevőkészülék/erősítő felhasználói útmutatóját.Ha a vevőkészülék/erősítő második hangkimeneti aljzataíhoz más sztereó hangszórók vannak csatlakoztatva, akkor ellenőrizze, hogy a hangszórók csatlakoztatásának megfelelő beállítás (A vagy B kimenet) van-e kiválasztva.
Csak egy hangszóró szól	Állítsa középre a vevőkészülék/erősítő egyensúlykapcsolóját.Győződjön meg róla, hogy a vevőkészülék/ erősítő pozitív és negatív csatlakozóvégeiből jövő vezetékek nem érnek egymáshoz.Válassza le a hangszóróvezetéket a vevőkészülék/ erősítő adott csatornájáról, és csatlakoztassa egy másik csatornájához.Győződjön meg róla, hogy a pozitív és negatív csatlakozóvégekből jövő vezetékek nem érnek egymáshoz a vezeték és a hangszóró csatlakozási pontjánál.Húzza ki a hangszóróvezetéket a hangszóróból, és csatlakoztassa egy másik hangszóróhoz. Ha ez a hangszóró működik, az eredetileg csatlakoztatott hangszóró javításra szorul. Nézze meg a dobozban található elérhetőségi listát.Ha a fenti hibaelhárítási lépések végrehajtása után a hiba továbbra is fennáll, cserélje ki vagy szerelje be újra a hangszóróvezetéket.
Gyengék a mély vagy a magas hangok	Módosítsa a vevőkészülék/erősítő hangszínegyensúly-beállításait.Ügyeljen rá, hogy ne legyen hézag a hangszóró kerete és a fal felülete között.Cserélje meg a vevőkészülék/erősítő pozitív és negatív csatlakozóíhoz csatlakoztatott vezetékeket.Válassza le a hangszóróvezetéket a vevőkészülék/ erősítő adott csatornájáról, és csatlakoztassa egy másik csatornájához.
Statikus vagy egyéb zaj szól a hangszóróból	Ellenőrizze, hogy a vezetékek jó állapotban vannak-e, megfelelően csatlakoznak-e a hangszóróhoz és a vevőkészülékhez/erősítőhöz, és a különböző csatlakozóvégekhez csatlakoztatott vezetékek nem érintkeznek-e egymással.Csatlakoztassa megfelelően a zeneforrást a vevőkészülékhez/erősítőhöz.Lásd: „Csak egy hangszóró szól”.

Tartozékok

Befejezetlen szerkezet esetén használja a Bose® nyers szerkezetbe való beszerelésre szolgáló készletet.

A készlet két hangszóróhoz elegendő alkatrészt tartalmaz. Abban a fázisban használható, amikor a födémgerendák már a helyükön vannak, a födémburkolat azonban még nem került a helyére. A telepített készlet fenntartja az egyes hangszórók helyét, és kijelöli a hangszórónyílások helyét a födémburkolatban.

További információkért vagy kiegészítők rendeléséhez forduljon a Bose ügyfélszolgálathoz. Nézze meg a dobozban található elérhetőségi listát.

Ügyfélszolgálat

A rendszer használatával kapcsolatos további információk:

• Látogasson el az owners.Bose.com webhelyre.
- Forduljon a Bose ügyfélszolgálatához. Nézze meg a dobozban található elérhetőségi listát.

Korlátozott garancia

A rendszerre korlátozott garancia vonatkozik. A korlátozott garanciával kapcsolatos részletes tudnivalókat a termék dobozában található termékregisztrációs kártyán találja.

A regisztrálás lépéseit is ez a lap tartalmazza. A regisztráció elmulasztása nem befolyásolja a korlátozott garanciára való jogosultságát.

A termékhez mellékelt garanciális útmutatón szereplő feltételek Ausztráliában és Új-Zélandon nem érvényesek. Az Ausztráliában és Új-Zélandon érvényes garanciával kapcsolatos részletes tudnivalókért keresse fel weboldalunkat a www.Bose.com.au/warranty vagy a www.Bose.co.nz/warranty címen.

Műszaki adatok

Kompatibilitás

Kompatibilis az alábbi névleges értékekkel rendelkező erősítőkkel vagy vevőkészülékekkel:

10–100 W csatornánként/4–8 ohm névleges ellenállás

Virtually Invisible® 891: 50 W IEC folyamatos teljesítménykezelés; 6 ohm (névleges)

Virtually Invisible® 691: 50 W IEC folyamatos teljesítménykezelés; 8 ohm (névleges)

Virtually Invisible® 891 series II hangsugárzó elemek:

Két 25,4 mm-es (1") dómos magassugárzó tömb elrendezésben

Egy 178 mm-es (7") nagyteljesítményű mélysugárzó

Virtually Invisible® 691 series II hangsugárzó elemek:

Két 19 mm-es (1") dómos magassugárzó tömb elrendezésben

Egy 127 mm-es (5") nagyteljesítményű mélysugárzó

A falba vágott lyuk méretei: 295 mm (Ma) x 201 mm (Sz)

A falba vágott lyuk méretei: 224 mm (Ma) x 150 mm (Sz)

Tömeg

Virtually Invisible® 891: 2,37 kg darabonként

Virtually Invisible® 691: 1,5 kg darabonként
