GEBRUIKSAANWIJZING Virtually Invisible 891 BOSE

691: jeweils 1,5 kgBelangrijke veiligheidsinstructies Lees deze gebruikershandleiding zorgvuldig door en bewaar deze voor toekomstig gebruik. WAARSCHUWINGEN:

• Plaats geen open vlam, zoals een brandende kaars, op of bij het product.

• Alle Bose-producten moeten worden gebruikt volgens de plaatselijke en landelijke voorschriften en industrienormen. Het is de verantwoordelijkheid van de installateur om te zorgen dat de installatie van de luidsprekers en het montagesysteem wordt uitgevoerd volgens de toepasselijke bouwvoorschriften, waaronder de plaatselijke bouwvoorschriften.

• Het op onveilige wijze monteren of ophangen van een zware last kan leiden tot ernstig letsel en schade aan de apparatuur. Het is de verantwoordelijkheid van de installateur om de betrouwbaarheid van de voor de toepassing gebruikte montagemethode te beoordelen. LET OP:

• Deze luidsprekers zijn niet ontworpen voor installatie in plafonds en een dergelijke installatie wordt niet aanbevolen.

• Dit product is niet bedoeld voor gebruik in lucht verwerkende plenumruimtes.

• Raadpleeg de plaatselijke bouwvoorschriften voordat u met deze installatie begint.

• Zie de behuizing van het product voor veiligheidsmarkeringen.

• Breng geen wijzigingen aan de luidsprekers of de accessoires aan. Wijzigingen door onbevoegden kunnen de veiligheid, de naleving van voorschriften en de werking van het systeem in gevaar brengen.

• Zorg dat er geen isolatiemateriaal rond de luidsprekers zit, conform de installatie-instructies in deze handleiding. WAARSCHUWING: Bevat kleine onderdelen die een verstikkingsgevaar kunnen vormen. Niet geschikt voor kinderen jonger dan 3 jaar. WAARSCHUWING: Dit product bevat magnetisch materiaal. Neem contact op met uw arts als u vragen hebt over de invloed die dit kan hebben op de werking van uw implanteerbare medische hulpmiddel. OPMERKING: Dit product moet binnenshuis worden gebruikt. Het is niet ontworpen of getest voor gebruik buitenshuis, in recreatievoertuigen of op boten. Belangrijke veiligheidsinstructies

1. Lees deze instructies door.

2. Bewaar deze instructies.

3. Neem alle waarschuwingen in acht.

4. Volg alle instructies.

5. Gebruik dit apparaat niet in de buurt van water.

6. Installeer het apparaat volgens de instructies van de fabrikant.

7. Niet installeren in de buurt van warmtebronnen, zoals radiatoren,

verwarmingsroosters, kachels of andere apparaten (waaronder versterkers) die warmte produceren.

8. Gebruik uitsluitend aansluitstukken/accessoires die door de

fabrikant worden gespecificeerd. Namen van en gehalte aan giftige of gevaarlijke stoffen of elementen Giftige of gevaarlijke stoffen en elementen Naam onderdeel Lood (Pb) Kwik (Hg) Cadmium (Cd) Zeswaardig chroom (Cr(VI)) Polybroom- bifenyl (PBB) Polybroomdife- nylether (PBDE) PCB’s X O O O O O Metalen onderdelen X O O O O O Plastic onderdelen O O O O O O Luidsprekers X O O O O O Kabels X O O O O O Deze tabel is opgesteld in overeenstemming met de bepalingen van SJ/T 11364. O: Geeft aan dat het gehalte aan deze giftige of gevaarlijke stof in alle homogene materialen van dit onderdeel onder de maximaal toegelaten waarden in GB/T 26572 ligt. X: Geeft aan dat de giftige of gevaarlijke stof in minstens één van de voor dit onderdeel gebruikte homogene materialen boven de maximaal toegelaten waarden in GB/T 26572 ligt Dit symbool betekent dat het product niet mag worden weggegooid als huishoudelijk afval en naar een geschikt inzamelpunt voor recycling moet worden gebracht. Het op de juiste wijze afvoeren en recyclen helpt natuurlijke hulpbronnen, de menselijke gezondheid en het milieu te beschermen. Voor meer informatie over het afvoeren en recyclen van dit product neemt u contact op met de gemeente waar u woont, de afvalverwerkingsservice, of de winkel waar u dit product hebt gekocht. Bose Corporation verklaart hierbij dat dit product voldoet aan de essentiële vereisten en andere relevante bepalingen van richtlijn 1999/5/EG en alle andere vereisten van de toepasselijke EU-richtlijnen. De volledige conformiteitsverklaring kunt u vinden op www.Bose.com/compliance Importeur in China: Bose Electronics (Shanghai) Company Limited, Part C, Plan 9, No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone Importeur in de EU: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Nederland Importeur in Taiwan: Bose Taiwan Branch, Room 905, 9F, Worldwide House, 131 Min Sheng East Rd, Section 3, Taipei, Taiwan, 105. Vul het volgende in en bewaar deze informatie voor uw administratie: Modelnummer: ___________________________________________ Serienummer: ____________________________________________ Aankoopdatum: __________________________________________ Wij adviseren om het aankoopbewijs bij deze gebruikershandleiding te bewaren. Fabricagedatum: Het eerste vet gedrukte cijfer in het serienummer geeft het fabricagejaar aan. “5” is 2005 of 2015. VIRTUALLY INVISIBLE is een gedeponeerd handelsmerk van Bose Corporation in de VS en andere landen. © 2017 Bose Corporation. Niets in deze uitgave mag worden gereproduceerd, gewijzigd, gedistribueerd of op andere wijze gebruikt zonder voorafgaande schriftelijke toestemming.

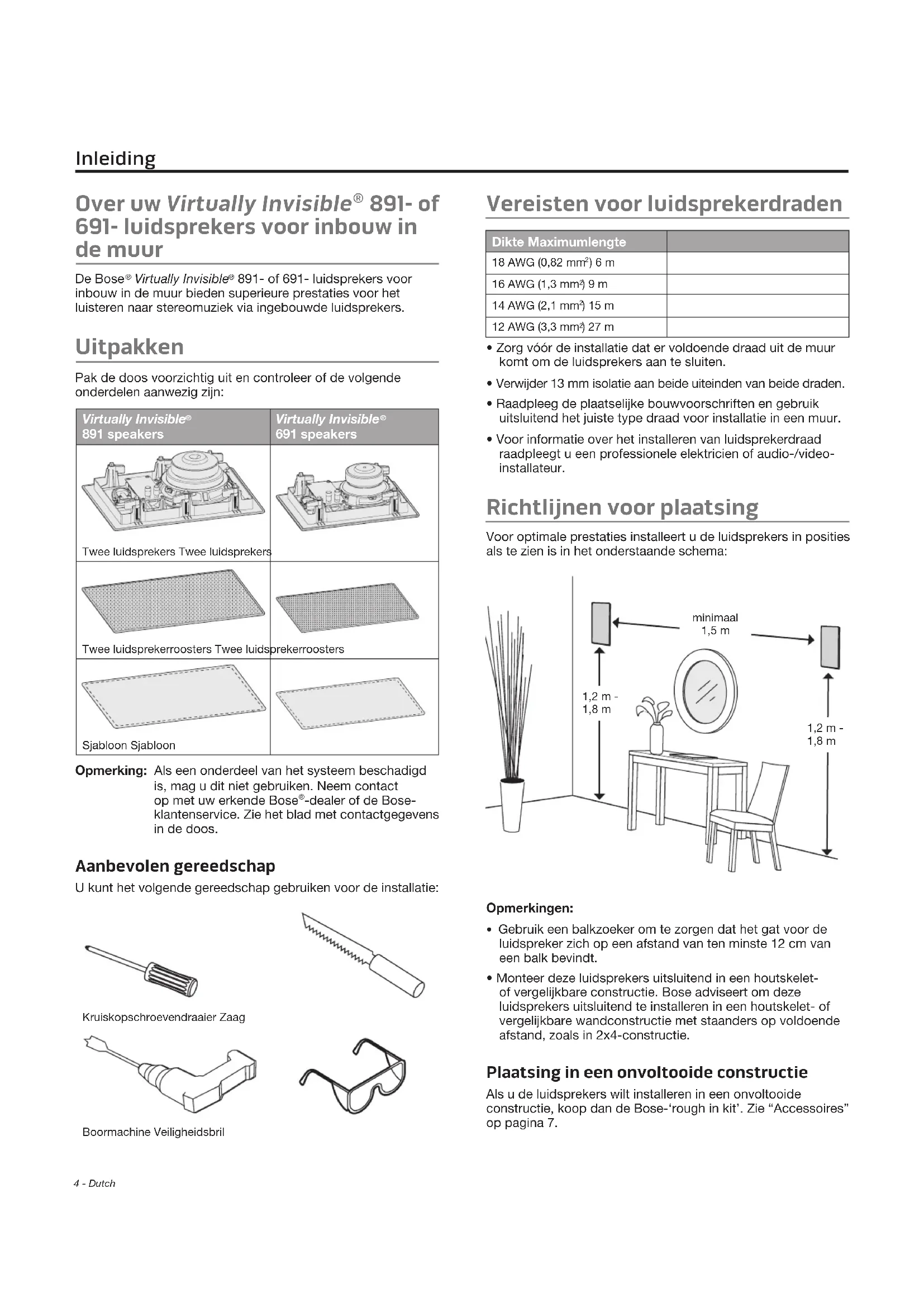

691- luidsprekers voor inbouw in

891- of 691- luidsprekers voor

inbouw in de muur bieden superieure prestaties voor het luisteren naar stereomuziek via ingebouwde luidsprekers. Uitpakken Pak de doos voorzichtig uit en controleer of de volgende onderdelen aanwezig zijn: Virtually Invisible

691 speakers Twee luidsprekers Twee luidsprekersTwee luidsprekerroosters Twee luidsprekerroostersSjabloon Sjabloon Opmerking: Als een onderdeel van het systeem beschadigd is, mag u dit niet gebruiken. Neem contact op met uw erkende Bose

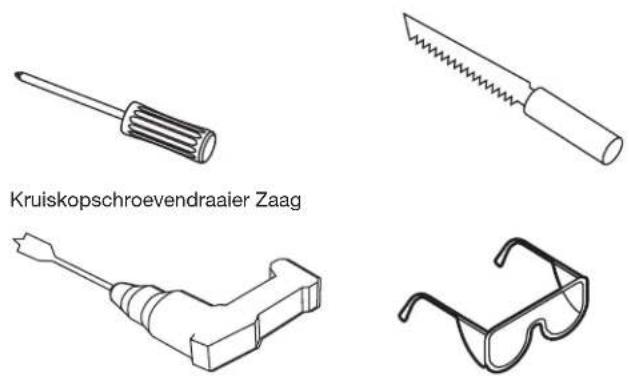

-dealer of de Bose- klantenservice. Zie het blad met contactgegevens in de doos. Aanbevolen gereedschap U kunt het volgende gereedschap gebruiken voor de installatie: Kruiskopschroevendraaier ZaagBoormachine Veiligheidsbril Vereisten voor luidsprekerdraden Dikte Maximumlengte 18 AWG (0,82 mm ) 6 m16 AWG (1,3 mm ) 9 m14 AWG (2,1 mm ) 15 m12 AWG (3,3 mm ) 27 m

• Zorg vóór de installatie dat er voldoende draad uit de muur komt om de luidsprekers aan te sluiten.

• Verwijder 13 mm isolatie aan beide uiteinden van beide draden.

• Raadpleeg de plaatselijke bouwvoorschriften en gebruik uitsluitend het juiste type draad voor installatie in een muur.

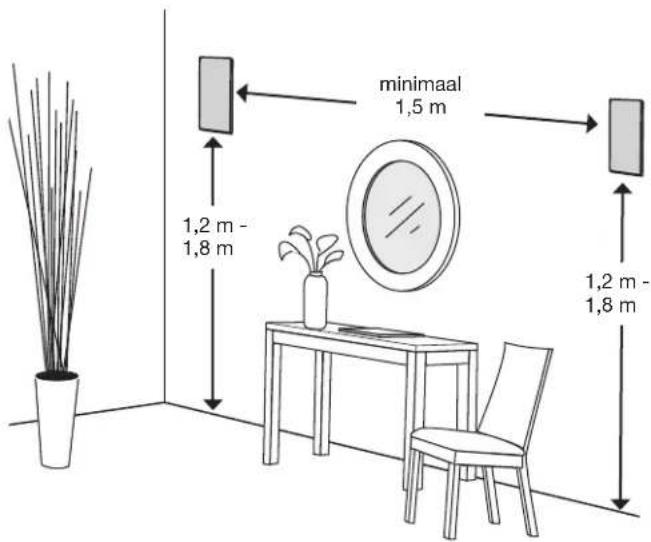

• Voor informatie over het installeren van luidsprekerdraad raadpleegt u een professionele elektricien of audio-/video- installateur. Richtlijnen voor plaatsing Voor optimale prestaties installeert u de luidsprekers in posities als te zien is in het onderstaande schema: Opmerkingen:
• Gebruik een balkzoeker om te zorgen dat het gat voor de luidspreker zich op een afstand van ten minste 12 cm van een balk bevindt.

• Monteer deze luidsprekers uitsluitend in een houtskelet- of vergelijkbare constructie. Bose adviseert om deze luidsprekers uitsluitend te installeren in een houtskelet- of vergelijkbare wandconstructie met staanders op voldoende afstand, zoals in 2x4-constructie. Plaatsing in een onvoltooide constructie Als u de luidsprekers wilt installeren in een onvoltooide constructie, koop dan de Bose-‘rough in kit’. Zie “Accessoires” op pagina 7. Inleiding 1,2 m - 1,8 m1,2 m - 1,8 mminimaal 1,5 mDutch - 5 De luidsprekers installeren Het gat voor de luidspreker uitzagen

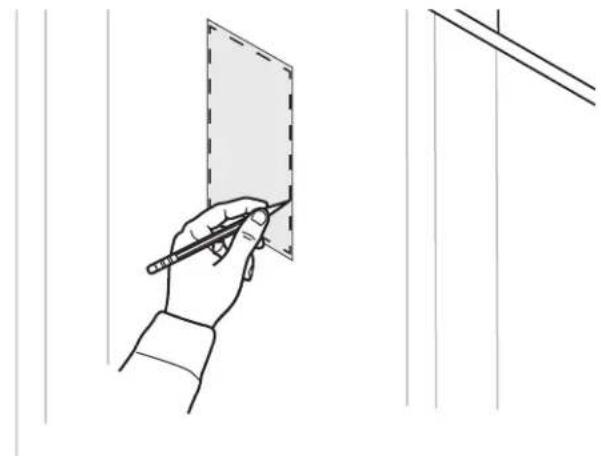

1. Teken de sjabloon af op de plaats van de luidspreker.

WAARSCHUWING: Zaag niet in oppervlakken waarachter gevaren verborgen zijn, zoals elektrische bedrading of water-, gas- of afvoerleidingen. Als u twijfelt of u deze luidspreker kunt monteren, neem dan contact op met een professionele installateur.

2. Boor een gat binnen het gebied van de sjabloon dat groot

genoeg is voor uw zaag.

3. Zaag langs de lijn die u hebt afgetekend.

4. Verwijder het uitgezaagde deel.

5. Verwijder oneffenheden of rafelig materiaal rond het gat.

De luidsprekerdraad aansluiten

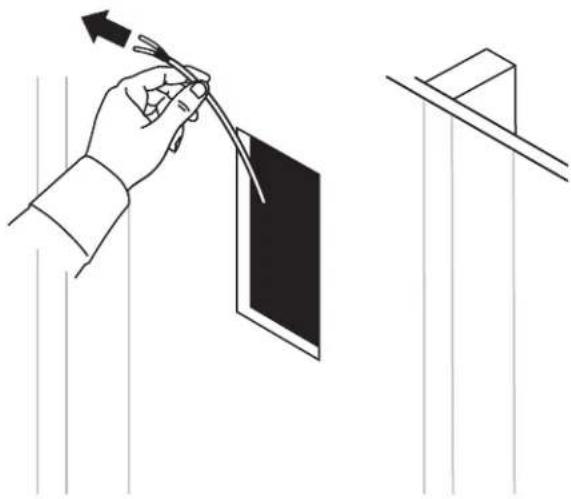

1. Trek minimaal 36 cm van de luidsprekerdraad uit de muur.

Zorg dat er genoeg draad is om de luidspreker aan te sluiten vanaf de plaats waar u staat.

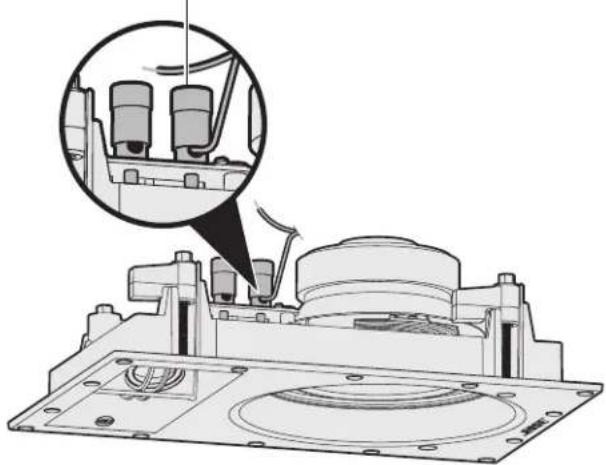

2. Sluit de positieve draad aan op de aansluitklem met een

rode markering op de luidspreker. Opmerking: De markering van de aansluitklem bevindt zich aan de bovenkant van de aansluitklem. Virtually Invisible

3. Sluit de negatieve draad aan op de aansluitklem met een

zwarte markering op de luidspreker. Rode (positieve) markering6 - Dutch De luidspreker installeren

1. Houd de buitenste randen van de luidspreker vast en

breng deze in het gat in. Opmerking: Druk niet op de twee kleine drivers aan de voorkant van de luidspreker. Hierdoor kan de luidspreker worden beschadigd. Virtually Invisible

691-luidspreker LET OP: Bepaalde soorten isolatie (zoals pleister met paardenhaar, kranten, cellulose of ingespoten materiaal) kunnen ontbrandingsgevaar opleveren. Zorg dat u alle isolatie weghoudt van de luidsprekers.

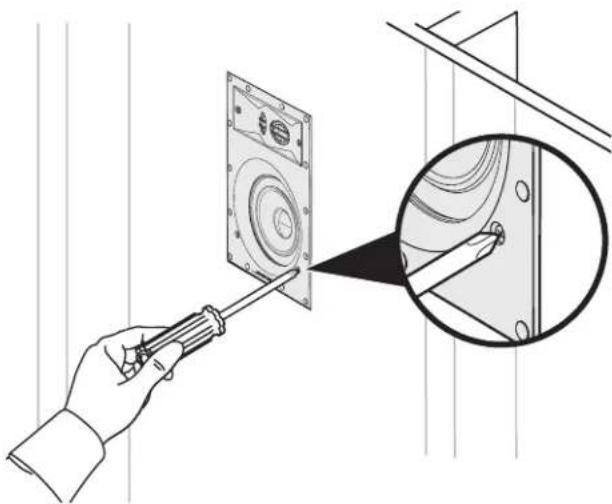

2. Draai alle klemschroeven aan met een

kruiskopschroevendraaier. Opmerking: Als u een boormachine gebruikt, kies dan de laagste torsie-instelling. Virtually Invisible

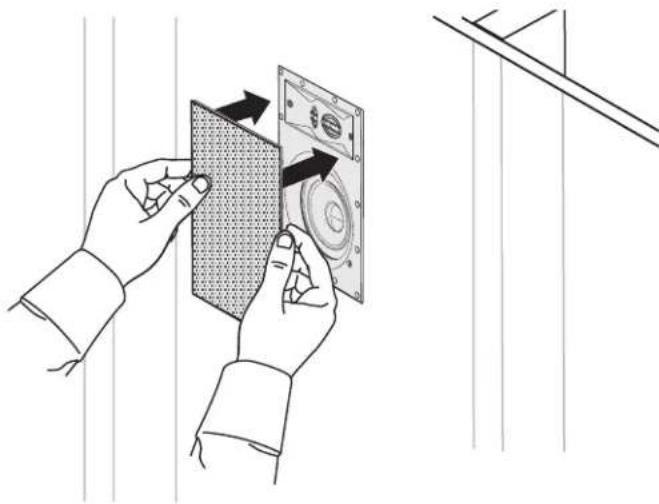

691-luidspreker Het rooster bevestigen Het rooster wordt magnetisch aan de rand van de luidspreker bevestigd. Plaats het rooster op de luidspreker. Virtually Invisible

691-luidspreker Het rooster verven U kunt de luidsprekerroosters verven voordat u deze aan de luidspreker bevestigt. Bose

is niet verantwoordelijk voor de kwaliteit van adhesie of afwerking van niet in de fabriek aangebrachte verf.

• Als u verf op basis van latex of olie gebruikt, moet u de verf verdunnen als u een verfspuit gebruikt. Raadpleeg voor richtlijnen de handleiding die is bijgeleverd bij uw verfspuit.

• Wees voorzichtig bij het gebruik van een scherp instrument in de perforaties van het rooster om verf te verwijderen, aangezien dit kan leiden tot schade aan het rooster. De luidsprekers installerenDutch - 7 Verzorging en onderhoud Problemen oplossen Probleem Wat te doen Geen geluid uit de luidsprekers

• Controleer of de luidsprekerdraden niet zijn losgeraakt van de luidsprekers of de receiver/ versterker.

• Controleer de instellingen van de receiver/ versterker. Raadpleeg de gebruikershandleiding van de receiver/versterker voor aanwijzingen voor instellingen.

• Als er andere stereoluidsprekers worden aangesloten op een tweede set audio-uitgangen op uw receiver/versterker, selecteer dan de juiste instelling voor luidspreker A of B zodat deze overeenkomt met de uitgangen A of B die zijn aangesloten op uw luidsprekers. Geluid uit slechts één luidspreker

• Centreer de balansregeling van de receiver/ versterker.

• Zorg dat de draden van de positieve en negatieve aansluitklemmen op de receiver/versterker elkaar niet raken.

• Koppel de luidsprekerdraad los van het receiver-/ versterkerkanaal en sluit deze opnieuw aan op een ander kanaal.

• Controleer of de draden van de positieve en negatieve aansluitklemmen elkaar niet raken op het punt waar de luidsprekerdraad op de luidspreker is aangesloten.

• Koppel de luidsprekerdraad los van de luidspreker en sluit deze opnieuw aan op een andere luidspreker. Als deze luidspreker werkt, moet uw luidspreker mogelijk worden gerepareerd. Zie het blad met contactgegevens in de doos.

• Als het probleem met deze stappen niet wordt opgelost, vervang dan de luidsprekerdraad en installeer deze opnieuw. Zwakke lage/ hoge tonen

• Stel de toonbalansinstelling op uw receiver/ versterker bij.

• Zorg dat er geen spleten zitten tussen het luidsprekerframe en het muuroppervlak.

• Wissel de draden om die zijn aangesloten op de positieve en negatieve aansluitklemmen op de receiver/versterker.

• Koppel de luidsprekerdraad los van het receiver-/ versterkerkanaal en sluit deze opnieuw aan op een ander kanaal. Storing/ ruis van luidspreker

• Zorg dat alle draden in goede staat verkeren, stevig zijn aangesloten op de luidspreker en receiver/versterker en elkaar niet raken tussen de aansluitklemmen.

• Sluit de muziekbron goed op de receiver/ versterker aan.

• Zie “Geluid uit slechts één luidspreker”. Accessoires Voor onvoltooide constructies gebruikt u de Bose

-‘rough-in kit’. De kit bevat onderdelen voor twee luidsprekers en is ontworpen voor installatie nadat de balken zijn geplaatst en voordat wandplaten zijn toegevoegd. Na installatie houdt de kit ruimte vrij voor elke luidspreker en geeft deze aan waar de gaten in de wandplaten moeten komen. Voor meer informatie of voor het bestellen van accessoires neemt u contact op met de Bose-klantenservice. Zie het blad met contactgegevens in de doos. Klantenservice Voor verdere hulp bij gebruik van het systeem:

• Ga naar owners.Bose.com

• Neem contact op met de Bose-klantenservice. Zie het blad met contactgegevens in de doos. Beperkte garantie Voor uw systeem geldt een beperkte garantie. Informatie over de beperkte garantie wordt vermeld op de productregistratiekaart in de doos. Zie de kaart voor informatie over hoe u het product registreert. Als u het product niet registreert, is dit niet van invloed op uw rechten onder de beperkte garantie. De bij dit product verstrekte garantie-informatie is niet van toepassing in Australië en Nieuw-Zeeland. Zie onze website op www.Bose.com.au/warranty of www.Bose.co.nz/warranty voor informatie over de garantie voor Australië en Nieuw-Zeeland. Technische informatie Compatibiliteit Compatibel met versterkers of receivers van 10-100 W per kanaal/geschikt voor 4 tot 8 ohm Virtually Invisible

891: 50 W IEC voortdurende belastbaarheid; 6 ohm Virtually Invisible

691: 50 W IEC voortdurende belastbaarheid; 8 ohm Virtually Invisible

891-drivers: Twee koepeltweeters van 25,4 mm geconfigureerd in een array Eén woofer van 178 mm met hoge uitslag Virtually Invisible

691-drivers: Twee koepeltweeters van 19 mm geconfigureerd in een array Eén woofer van 127 mm met hoge uitslag Afmetingen van de Virtually Invisible

891: 292 mm H x 197 mm B x 90,4 mm D Afmetingen van het rooster: 332 mm H x 237 mm B Afmetingen van het gat in de muur: 295 mm H x 201 mm B Afmetingen van de Virtually Invisible

691: 220 mm H x 146 mm B x 82 mm D Afmetingen van het rooster: 260 mm x 186 mm Afmetingen van het gat in de muur: 224 mm H x 150 mm B Gewicht Virtually Invisible
