BRUGSANVISNING Virtually Invisible 891 BOSE

Læs venligst denne brugervejledning omhyggeligt, og gem den, så du har adgang til den senere.

ADVARSLER:

• Placer ikke nogen form for åben ild (f.eks. stearinlys) på eller tæt ved apparatet.
• Alle Bose-produkter skal anvendes i overensstemmelse med lokale regler, statslige regler og brancheregler. Det er installatørens ansvar at sikre, at installationen af højttaleren og monteringssystemet foretages i overensstemmelse med alle relevante regler, herunder regler og forskrifter for den lokale bygning.
• Usikker montering af tunge genstande kan medføre alvorlige personskader og tingsskader. Det er installatørens ansvar at evaluere pålideligheden af enhver monteringsmetode, som bruges til en applikation.

FORSIGTIG:

• Disse højttalere er ikke designet til og anbefales ikke til installation i lofter.
• Dette produkt er ikke beregnet til at anvende i fordelingsrum, der håndterer luft.
• Forhør Dem om de lokale bygningsregulativer, inden installationen påbegyndes.
• Du kan finde sikkerhedsrelevante mærkater på produktets kabinetter.
• Undgå at foretage ændringer af højttalerne eller tilbehøret. Uautoriserede ændringer kan sætte sikkerheden, overholdelse af lovbestemmelser samt systemets ydeevne over styr.
• Sørg for at holde alt isoleringsmateriale væk fra højttalerne i overensstemmelse med installationsinstruktionerne i denne vejledning.

ADVARSEL: Indeholder små dele, som kan udgøre en kvælningsfare. Egner sig ikke til børn under 3 år.

ADVARSEL: Dette produkt indeholder magnetisk materiale. Kontakt din læge, hvis du er i tvivl om, hvorvidt dette kan påvirke din implanterbare medicinske enheds funktion.

BEMÆRK: Dette produkt skal anvendes inden døre. Det er hverken designet eller testet til udendørs brug i fritidskøretøjer eller i lystbåde.

Vigtige sikkerhedsinstruktioner

1. Læs disse instruktioner.
2. Gem disse instruktioner.
3. Ret dig efter alle advarsler.
4. Følg alle instruktioner.
5. Anvend ikke dette apparat i nærheden af vand.
6. Installer i overensstemmelse med producentens instruktioner.
7. Installer ikke produktet i nærheden af varmekilder som f.eks. radiatorer, varmeovne, komfurer eller andre apparater (herunder forstærkere), der producerer varme.
8. Brug kun tilslutningsudstyr/tilbehør, der er angivet af producenten.

Navne på og indhold af giftige eller farlige stoffer eller elementer
	Giftige eller farlige stoffer og elementer
Delens navn	Bly (Pb)	Kviksølv (Hg)	Cadmium (Cd)	Hexavalent (CR(VI))	Polybromeret biphenyl (PBB)	Polybromeret diphenylether (PBDE)
PCB'er	X	O	O	O
Metaldele	X	O	O	O
Plastikdele	O	O	O	O
Hojttalere	X	O	O	O
Kabler	X	O	O	O
Denne tabel er oprettet i henhold til bestemmelserne i SJ/T 11364.O: Angiver, at dette giftige eller skadelige stof, som findes i alle de homogene materialer for denne del, er under grænsekrevet i GB/T 26572.
X: Angiver, at dette giftige eller skadelige stof, som findes i mindst ét af de homogene materialer, der anvendes til denne del, er over grænsekrevet i GB/T 26572

Dette symbol betyder, at produktet ikke må smides ud som husholdningsaffald og bør indleveres til en passende indsamlingsordning med henblik på genanvendelse. Korrekt bortskaffelse og genanvendelse bidrager til at beskyttelse naturressourcer, menneskets sundhed og miljøet. Hvis du ønsker flere oplysninger om bortskaffelse og genanvendelse af dette produkt, kan du kontakte din kommune, dit renovationsselskab eller den butik, hvor du har købt dette produkt.

Bose Corporation erklærer hermed, at dette produkt stemmer overens med de væsentlige krav og andre relevante bestemmelser i direktiv 1999/5/EF og alle andre relevante krav i EU-direktiver. Den fulde overensstemmelseserklæring kan findes på www.Bose.com/compliance

Bedes udfyldt og opbevaret, så du har det til rådighed:

Modelnummer:

Serienummer:

Købsdato:

Vi anbefaler, at du opbevarer kvitteringen sammen med denne brugervejledning.

Fremstillingsdato:

Det første understregede ciffer i serienummeret er fremstillingsåret: "5" er 2005 eller 2015.

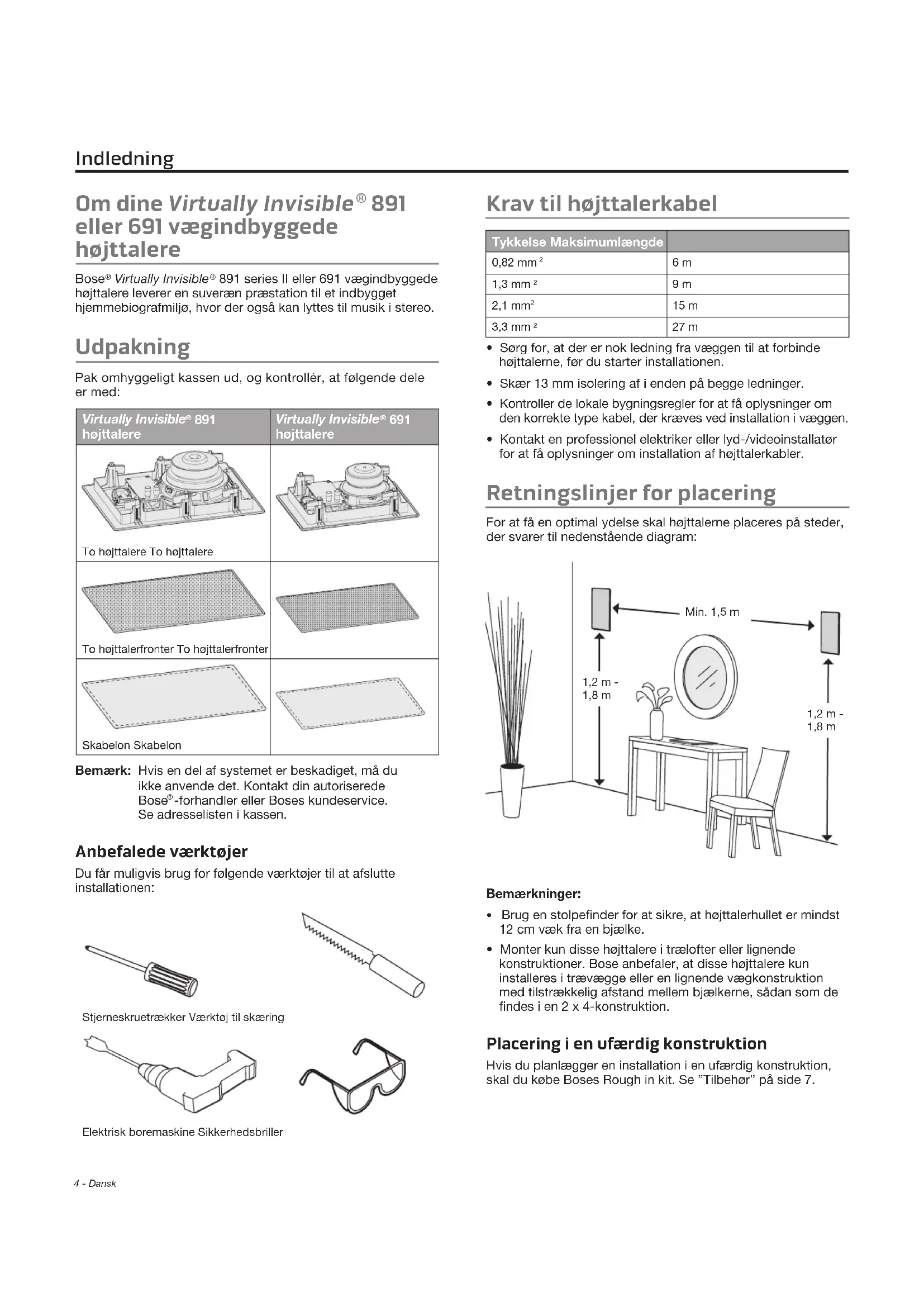

Indledning

Om dine Virtually Invisible® 891 eller 691 vægindbyggede højttalere.... 4

Udpakning 4

Anbefalede værktøjer 4

Krav til højttalerkabel 4

Placering i en ufærdig konstruktion 4

Installation af højttalerne

Skæring af højttalerhullet 5

Tilslutning af højttalerkablet 5

Installation af højttaleren 6

Montering af fronten 6

Tekniske oplysninger 7

Om dine Virtually Invisible® 891 eller 691 vægindbyggede højttalere

Bose® Virtually Invisible® 891 series II eller 691 vægindbyggede højttalere leverer en suveræn præstation til et indbygget hjemmebiografmiljø, hvor der også kan lyttes til musik i stereo.

Udpakning

Pak omhyggeligt kassen ud, og kontrollér, at følgende dele er med:

Virtually Invisible® 891 højttalere	Virtually Invisible® 691 højttalere
To højttalere To højttalere
To højttalerfronter To højttalerfronter
Skabelon Skabelon

Bemærk: Hvis en del af systemet er beskadiget, må du ikke anvende det. Kontakt din autoriserede Bose®-forhandler eller Boses kundeservice. Se adresselisten i kassen.

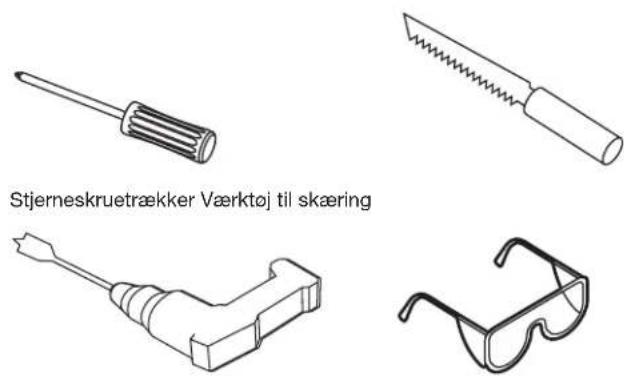

Anbefalede værktøjer

Du får muligvis brug for følgende værktøjer til at afslutte installationen:

Elektrisk boremaskine Sikkerhedsbriller

Krav til højttalerkabel

Tykkelse Maksimumlængde
0,82 mm ^2	6 m
1,3 mm ^2	9 m
2,1 mm ^2	15 m
3,3 mm ^2	27 m

• Sørg for, at der er nok ledning fra væggen til at forbinde højttalerne, før du starter installationen.
• Skær 13 mm isolering af i enden på begge ledninger.
• Kontroller de lokale bygningsregler for at få oplysninger om den korrekte type kabel, der kræves ved installation i væggen.
• Kontakt en professionel elektriker eller lyd-/videoinstallatør for at få oplysninger om installation af højttalerkabler.

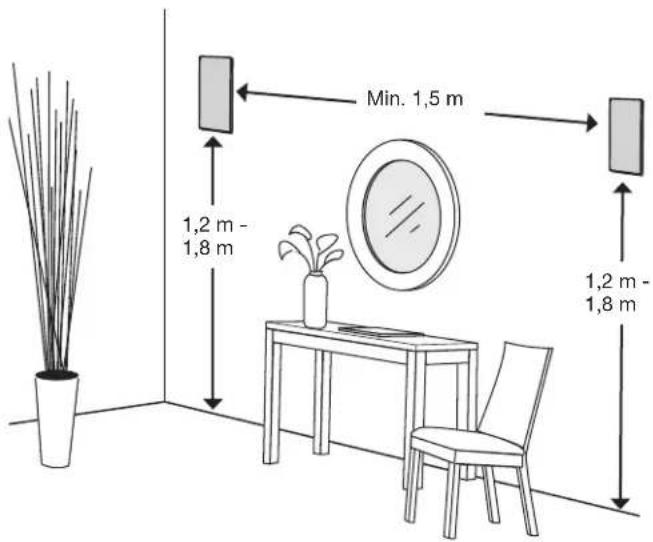

For at få en optimal ydelse skal højttalerne placeres på steder, der svarer til nedenstående diagram:

• Brug en stolpefinder for at sikre, at højttalerhullet er mindst 12 cm væk fra en bjælke.
• Monter kun disse højttalere i trælofter eller lignende konstruktioner. Bose anbefaler, at disse højttalere kun installeres i trævægge eller en lignende vægkonstruktion med tilstrækkelig afstand mellem bjælkerne, sådan som de findes i en 2 x 4-konstruktion.

Placering i en ufærdig konstruktion

Hvis du planlægger en installation i en ufærdig konstruktion, skal du købe Boses Rough in kit. Se "Tilbehør" på side 7.

Skæring af højttalerhullet

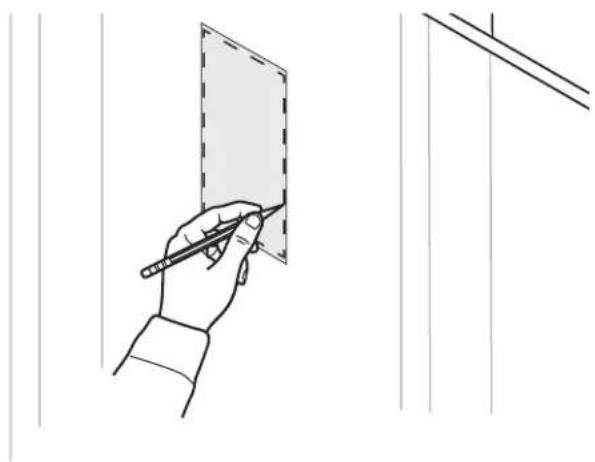

1. Tegn efter skabelonen ved højttalerens placering.

ADVARSEL: Du må ikke skære i overflader, som har farer skjult bag dem, såsom elektriske ledninger eller VVS-installationer. Hvis du tvivler på, at du er i stand til at udføre denne installation, kan du kontakte en professionel montør.

1. Bor et hul inde i skabelonområde, der er stort nok til din skæreværktøj.
2. Skær langs den linje, du har tegnet.

1. Fjern den udskårede del.
2. Fjern alt flosset eller groft materiale omkring hullet.

Tilslutning af højttalerkablet

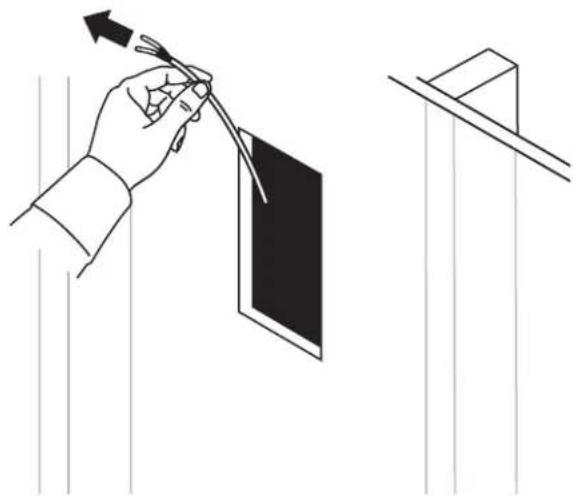

1. Træk mindst 36 cm af højttalerkablet ud.

Sørg for, at der er nok ledning til at forbinde højttaleren derfra, hvor du står.

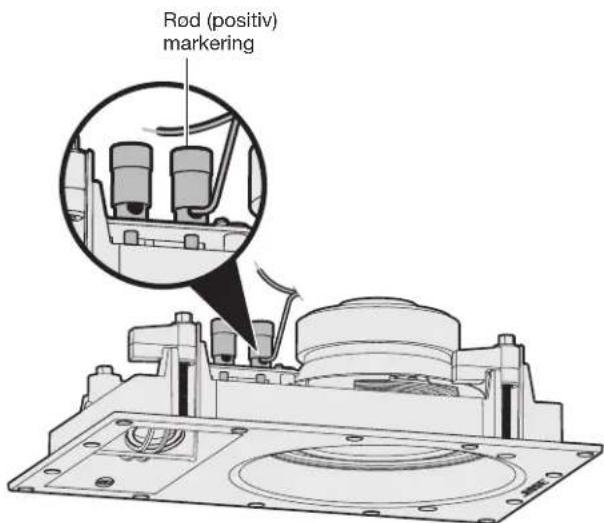

1. Forbind den positive ledning til den røde markerede terminal på højttaleren.

Bemærk: Terminalens marking findes øverst på terminalen.

Rod (positiv) markering

Virtually Invisible® 691 højttaler

1. Forbind den negative ledning til den sort markerede terminal på højttaleren.

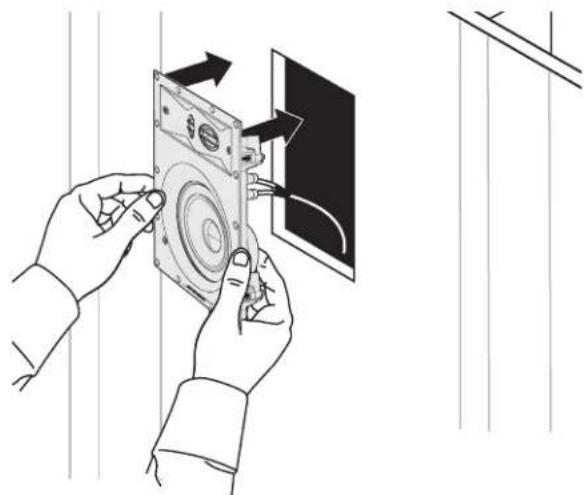

Installation af højttaleren

1. Hold på de udvendige kanter, og sæt højttaleren ind i hullet.

Bemærk: Sørg for ikke at trykke på de små drivere, der sidder på højttalerens forside. Dette kan beskadige højttaleren.

Virtually Invisible® 691 højttaler

FORSIGTIG: Visse typer isoleringsmateriale (f.eks. visse typer gips, aviser, cellulose eller indblæste materialer) kan udgøre en risiko for antændelse. Sørg for at holde al isolering væk fra højttalerne.

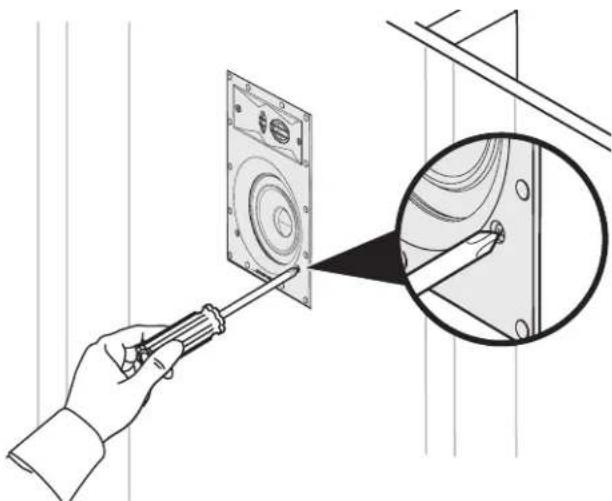

1. Spænd alle klemmeskruer med en stjerneskruetrækker.

Bemærk: Hvis du bruger en boremaskine, skal du vælge indstillingen med det laveste moment.

Virtually Invisible® 691 højttaler

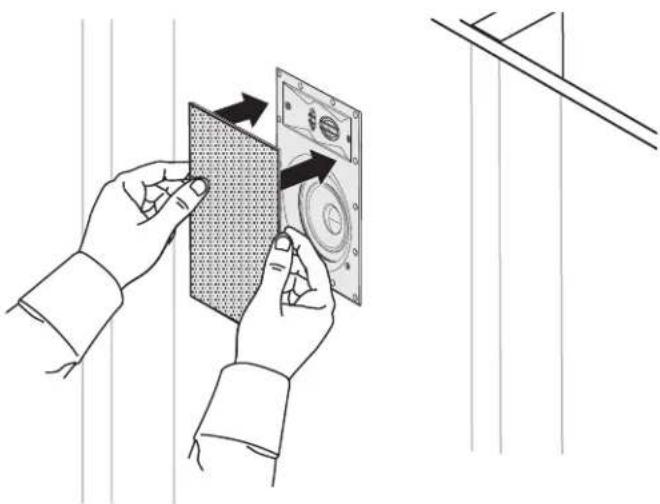

Montering af fronten

Fronten fastsættes magnetisk til kanten på højttaleren. Placer fronten på højttaleren.

Virtually Invisible® 691 højttaler

Maling af fronten

Du kan male højttalerfronten, før du fastgør dem til højttaleren. Bose® er ikke ansvarlig for kvaliteten af vedhæftning eller finish ved brug af maling, der ikke er påført af fabrikken.

- Plast- eller oliebaseret vægmaling skal fortyndes for at kunne bruges med en sprøjtepistol. Se den brugervejledning, der følger med din sprøjtepistol.

- Vær forsigtig, hvis du bruger et skarpt redskab i frontens perforeringer til at fjerne en klump maling, da dette kan beskadige fronten.

Fejlfinding

Problem Gør følgende
Ingen lyd fra højttalerne	Kontroller, at højttalerledningerne ikke er blevet koblet fra højttalerne eller modtageren/forstærkeren.Kontroller modtagerens eller forstærkerens indstillinger. Se brugervejledningen til modtager/forstærker for at få instruktioner til indstillinger.Hvis der er tilsluttet andre stereohøjttalere til et andet sæt lydudgange på forstærkeren/modtageren, skal du sørge for at vælge den korrekte A- eller B-højttalerindstilling svarende til de A- eller B-udgange, der er tilsluttet dine højttalerne.
Kun lyd fra den ene højttaler	Placer modtagerens eller forstærkerens balanceknap i midterste position.Sørg for, at ingen ledninger fra de positive og negative terminaler på modtageren/forstærkeren rører ved noget.Kobl højttalerkablet fra modtageren eller forstærkeren, og slut det til en anden kanal.Sørg for, at ingen ledninger fra de positive og negative terminaler på modtageren/forstærkeren rører ved noget, når højttalerkablet tilsluttes højttaleren.Frakobl højttalerkablet fra højttaleren, og slut det til en anden højttaler. Hvis denne højttaler fungere, har din højttaler brug for service. Se adresselisten i kassen.Udskift og installer højttalerkablet igen, hvis disse trin til fejlfinding ikke løste problemet.
Bas/diskant er svag	Tilpas modtagerens/forstærkerens tonebalanceindstilling.Sørg for, at der ikke mellemrum mellem højttalerens ramme og væggen.Skift kablerne, der er forbundet til de positive og negative terminaler på modtageren/forstærkeren.Kobl højttalerkablet fra modtageren eller forstærkeren, og slut det til en anden kanal.
Statisk/støj fra højttaleren	Sørg for, at kablerne er i god stand, er fast forbundet til højttaleren og modtageren/forstærkeren og ikke rører hinanden mellem terminalerne.Tilslut musikkilden til modtageren/forstærkeren korrekt.Se "Kun lyd fra den ene højttaler".

Tilbehør

Til ufærdige bygninger skal du bruge Bose® Rough-in Kit.

Dette kit indeholder dele til to højttalere og er designet til at installeres, efter at loftsbjælkerne på plads, og inden loftspladerne monteres. Når kittet er installeret, sørger det for plads til hver af højttalerne og angiver, hvor i loftspladerne højttalerhullet skal laves.

Kontakt Boses kundeservice for at få oplysninger om bestilling af tilbehør. Se adresselisten i kassen.

Kundeservice

Yderligere hjælp til at bruge systemet:

• Besøg owners.Bose.com
• Kontakt Boses kundeservice. Se adresselisten i kassen.

Begrænset garanti

Dit system er omfattet af en begrænset garanti. Detaljerede oplysninger om den begrænsede garanti findes på produktregistreringskortet, som ligger i kassen. Oplysninger om, hvordan du registrerer, finder du på kortet. Hvis du undlader at registrere produktet, har det ingen betydning for den begrænsede garanti.

Garantioplysningerne til dette produkt gælder ikke for Australien og New Zealand. Se vores websted på www.Bose.com.au/warranty eller www.Bose.co.nz/warranty for at få flere oplysninger om garantien i Australien og New Zealand.

Tekniske oplysninger

Kompatibilitet

Kompatible med forstærkere eller modtagere klassificeret til 10-100W pr. kanal/klassificeret til 4 til 8 ohms

To 25,4 mm dome-diskanthøjtalere konfigureret i et array En 178 mm bashøjttaler med stor vandring

To 19 mm dome-diskanthøjtalere konfigureret i et array En 127 mm bashøjttaler med stor vandring

Virtually Invisible ^® 891 dimensioner:

292 mm (H) x 197 mm (B) x 90,4 mm (D)

Frontens dimensioner: 332 mm (H) x 237 mm (B)

Dimensioner på væggens hul: 295 mm (H) x 201 mm (B)

Virtually Invisible ^® 691 dimensioner:

220 mm (H) × 146 mm (B) × 82 mm (D)

Frontens dimensioner: 260 mm (H) x 186 mm (B)

Dimensioner på væggens hul: 224 mm (H) x 150 mm (B)

Vægt

Virtually Invisible® 891: 2,37 kg for hver

Virtually Invisible ^® 691: 1,5 kg for hver
