KÄYTTÖOHJE Virtually Invisible 891 BOSE
Tärkeitä turvallisuusohjeita
Lue tämä käyttöohje huolellisesti ja säästä se tulevaa käyttöä varten.
VAROITUKSIA:
- Älä laita laitteen päälle tai lähelle avotulta, esimerkiksi palavaa kynttilää.
- KaikkiaBose ^® -tuotteita käytettäessä on noudatettava paikallisia ja kansallisia määräyksiä. Asentajan vastuulla on varmistaa, että kaiuttimet ja kiinnitysjärjestelmä asennetaan sovellettavia rakennusmääräyksiä, kuten paikallisia rakennusmääräyksiä ja -säännöksiä, noudattaen.
- Raskaan esineen kiinnittäminen tai ripustaminen huonosti saattaa aiheuttaa vakavia henkilö- tai laitteistovahinkoja. Asentajan vastuulla on arvioida käytettävien kiinnitysmenetelmien luotettavuus.
VAROTOIMENPITEET:
- Näitä kaiuttimia ei ole suunniteltu eikä niitä suositella asennettaviksi kattoon.
- Näitä kaiuttimia ei ole tarkoitettu käytettäviksi ilmanvaihtokanavissa.
- Perehdy paikallisiin rakennusmääräyksiin ennen asentamista.
- Kaiuttimien ulkokuorissa on turvallisuusmerkintöjä.
- Älä tee muutoksia kaiuttimiin tai niiden varusteisiin. Ilman lupaa tehdyt muutokset voivat vaarantaa turvallisuuden, vaatimusten täyttymisen ja järjestelmän tehokkuuden.
- Älä sijoita kaiuttimia eristeiden lähelle.
VAARA: Laitteessa on pieniä osia. Ne voivat aiheuttaa tukehtumisvaaran. Ei sovellu alle 3-vuotiaiden lasten käytettäväksi.
VAARA: Tämä laite sisältää magneetin. Jos mielessäsi on kysymyksiä vaikutuksesta lääketieteelliseen implanttiin, ota yhteys lääkäriin.
HUOMAA: Tätä tuotetta on käytettävä sisätiloissa. Sitä ei ole suunniteltu käytettäväksi ulkona, ajoneuvoissa tai veneissä, eikä ulkona käyttämistä ole testattu.
Tärkeitä turvallisuusohjeita
- Lue nämä ohjeet.
- Säilytä nämä ohjeet.
- Ota kaikki varoitukset huomioon.
- Noudata kaikkia ohjeita.
- Älä käytä tätä laitetta veden lähettyvillä.
- Asenna laite valmistajan ohjeiden mukaisesti.
- Älä sijoita laitetta minkään lämmönlähteen, kuten lämpöpattereiden, lämpövaraajien, uunien tai muiden lämpöä tuottavien laitteiden (vahvistimet mukaan lukien) lähelle.
- Käytä ainoastaan valmistajan määrittämiä lisävarusteita.
| Myrkyllisten tai vaarallisten aineiden tai alkuaineiden nimet ja sisältö | ||||||
| Myrkylliset tai vaaralliset aineiden tai alkuaineet | ||||||
| Osan nimi | Lyijy (Pb) | Elohopea (Hg) | Kadmium (Cd) | Kuusiarvoinen (CR(VI)) | Polybrominoitu bifenyylli (PBB) | Polybrominoitu difenyylleetteri (PBDE) |
| PCB-yhdisteet | X O O O O O | O | ||||
| Metalliosat | X O O O O O | O | ||||
| Muoviosat | O O O O O O | O | ||||
| Kaiuttimet | X O O O O O | O | ||||
| Johdot | X O O O O O | O | ||||
| Tämä taulukko on laadittu SJ/T 11364 -määräysten mukaisesti.O: Ilmaisee, että tätä myrkyllistä tai vaarallista ainetta on kaikissa tästä materiaalista valmistetuissa osissa alle GB/T 26572 -raja-arvon. | ||||||
| X: Ilmaisee, että tätä myrkyllistä tai vaarallista ainetta on kaikissa tästä materiaalista valmistetuissa osissa yli GB/T 26572 -raja-arvon. | ||||||
Tämä symboli merkitsee, että tuotetta ei saa hävittää kotitalousjätteen mukana, vaan se on toimitettava kierrätykseen. Kierrättäminen auttaa estämään vahingollisia seurauksia ympäristölle, luonnolle ja ihmisten terveydelle. Saat lisätietoja kierrättämisestä paikallisilta viranomaisilta, kotitalousjätteen kierrätyspalvelusta tai liikkeestä, josta tuote ostettiin.
Bose Corporation vakuuttaa täten, että tämä tuote täyttää direktiivin 1999/5/CE (R&TTE-direktiivi) sekä muiden sovellettavien EU-direktiivien vaatimukset. Täydellinen vaatimustenmukaisuusvakuutus on osoitteessa www.Bose.com/compliance
Maahantuoja Kiinassa: Bose Electronics (Shanghai) Company Limited, Part C, Plan 9, No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone
Maahantuoja EU:ssa: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands
On suositeltavaa säilyttää ostokuitti tämän käyttöohjeen välissä.
Valmistuspäivä:
Sarjanumeron ensimmäinen lihavoitu numero on valmistusvuosi, 5 merkitsee vuotta 2005 tai 2015.

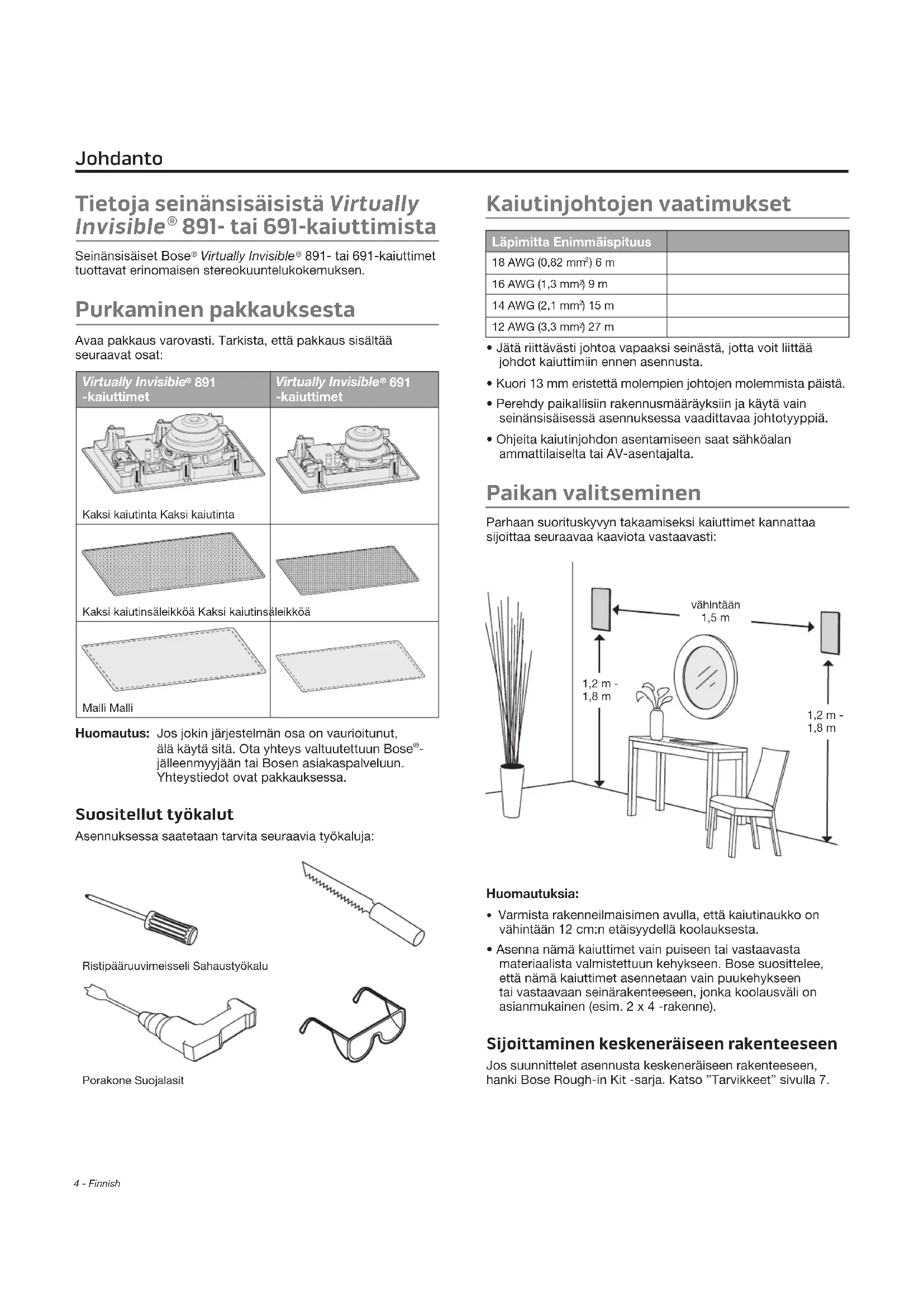

Johdanto
Tietoja seinänsisäisistä Virtually Invisible® 891- tai 691-kaiuttimista.... 4
Purkaminen pakkauksesta 4
Suositellut työkalut 4
Kaiutinjohtojen vaatimukset 4
Paikan valitseminen 4
Sijoittaminen keskeneräiseen rakenteeseen.... 4
Kaiuttimien asentaminen
Aukon sahaaminen kaiutinta varten 5
Kaiutinjohdon liittäminen 5
Säleikön kiinnittäminen.... 6
Hoito ja kunnossapito
Ongelmanratkaisu 7
Tarvikkeet....7
Asiakaspalvelu 7
Rajoitettu takuu....7
Tekniset tiedot 7
Tietoja seinänsisäisistä Virtually Invisible® 891- tai 691-kaiuttimista
Seinänsisäiset Bose® Virtually Invisible® 891- tai 691-kaiuttimet tuottavat erinomaisen stereokuuntelukokemuksen.
Purkaminen pakkauksesta
Avaa pakkaus varovasti. Tarkista, että pakkaus sisältää seuraavat osat:
| Virtually Invisible® 891-kaiuttimet | Virtually Invisible® 691-kaiuttimet |
 Kaksi kaiutinta Kaksi kaiutinta |  |
 Kaksi kaiutinsäleikköä Kaksi kaiutinsäleikköä |  |
 Malli Malli |  |
Huomautus: Jos jokin järjestelmän osa on vaurioitunut, älä käytä sitä. Ota yhteys valtuutettuun Bose®-jälleenmyyjään tai Bosen asiakaspalveluun. Yhteystiedot ovat pakkauksessa.

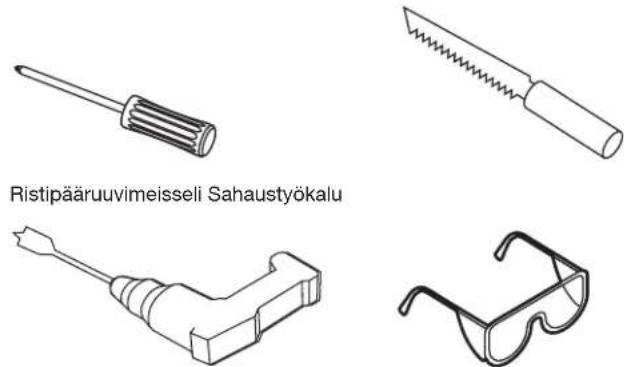

Suositellut työkalut
Asennuksessa saatetaan tarvita seuraavia työkaluja:
Porakone Suojalasit
Kaiutinjohtojen vaatimukset
| Läpimitta Enimmäispituus | |
| 18 AWG (0,82 mm2) 6 m | |
| 16 AWG (1,3 mm2) 9 m | |
| 14 AWG (2,1 mm2) 15 m | |
| 12 AWG (3,3 mm2) 27 m |
- Jätä riittävästi johtoa vapaaksi seinästä, jotta voit liittää johdot kaiuttimiin ennen asennusta.
- Kuori 13 mm eristettä molempien johtojen molemmista päistä.
- Perehdy paikallisiin rakennusmääräyksiin ja käytä vain seinänsisäisessä asennuksessa vaadittavaa johtotyyppiä.
- Ohjeita kaiutinjohdon asentamiseen saat sähköalan ammattilaiselta tai AV-asentajalta.
Paikan valitseminen

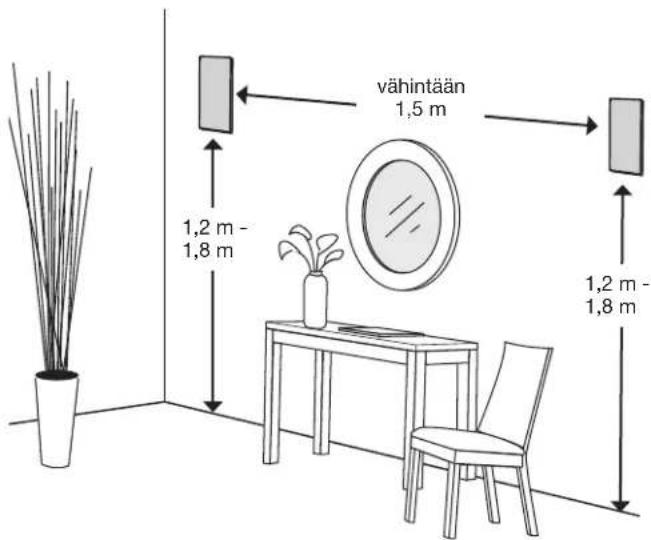

Parhaan suorituskyvyn takaamiseksi kaiuttimet kannattaa sijoittaa seuraavaa kaaviota vastaavasti:
- Varmista rakenneilmaisimen avulla, että kaiutinaukko on vähintään 12 cm:n etäisyydellä koolauksesta.
- Asenna nämä kaiuttimet vain puiseen tai vastaavasta materiaalista valmistettuun kehykseen. Bose suosittelee, että nämä kaiuttimet asennetaan vain puukehykseen tai vastaavaan seinärakenteeseen, jonka koolausväli on asianmukainen (esim. 2 x 4 -rakenne).
Sijoittaminen keskeneräiseen rakenteeseen
Jos suunnittelet asennusta keskeneräiseen rakenteeseen, hanki Bose Rough-in Kit -sarja. Katso "Tarvikkeet" sivulla 7.
Aukon sahaaminen kaiutinta varten
- Jäljennä malli kaiuttimen paikalle.
VAARA: Älä sahaa pintoja, joiden takana voi olla sähkö-tai vesijohtoja tai muita rakenteita, jotka eivät saa vaurioitua. Jos olet epävarma asennustaidoistasi, ota yhteys ammattiasentajaan.
- Poraa mallin alueelle sahaustyökalulle sopiva aukko.

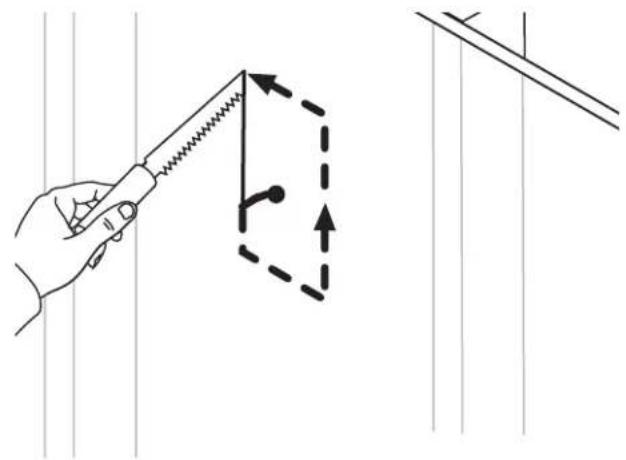

- Sahaa piirtämääsi viivaa pitkin.
- Irrota sahattu osa.
- Puhdista repeytymät aukon ympäriltä.
Kaiutinjohdon liittäminen

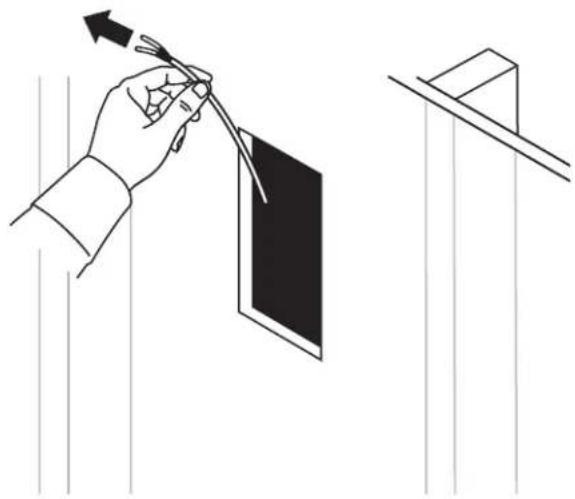

- Vedä ulos vähintään 36 cm kaiutinjohtoa.
Johdon tulee ulottua reilusti seisomapaikasta kaiuttimen liittämiskohtaan.

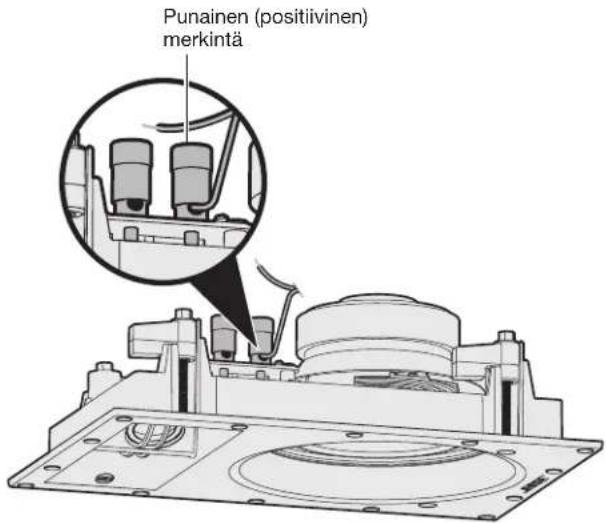

- Liitä positiivinen johdin kaiuttimen punaisella merkittyyn liitäntään.
Huomautus: Liitännän merkintä on sen yläosassa.
- Liitä negatiivinen johdin kaiuttimen mustalla merkittyyn liitäntään.
- Työnnä kaiutin aukosta pitelemällä sitä ulkoreunoista.
Huomautus: Älä paina kaiuttimen etuosan kahta pientä ohjainta. Kaiutin voi vaurioitua.
VAROITUS: Tietyt eristeet, kuten sanomalehdet, selluloosa ja oljet, voivat syttyä tuleen. Pidä eristeet loitolla kaiuttimista.

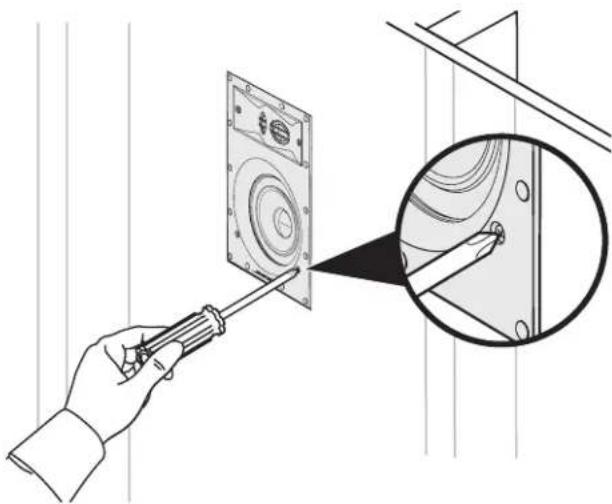

- Kiristä kaikki pidätinruuvit ristipääruuvimeisselillä.
Huomautus: Jos käytät poraa, valitse pienin vääntömomentti.
Säleikön kiinnittäminen
Säleikkö kiinnitetään kaiuttimen reunaan magneeteilla. Aseta säleikkö kaiuttimeen.
Säleikön maalaaminen
Kaiutinsäleiköt voi maalata ennen niiden kiinnittämistä kaiuttimiin. Bose® ei vastaa muiden kuin tehtaalla levitettyjen maalien pysyvyydestä tai laadusta.
- Lateksi- tai öljypohjainen sisustusmaali on ohennettava ruiskumaalausta varten. Lisätietoja on maaliruiskun käyttöohjeessa.
- Ole varovainen, jos poistat maalin aiheuttamaa tukosta lävistämällä säleikön terävällä esineellä, sillä säleikkö voi vaurioitua.
Ongelmanratkaisu
| Ongelma Toimintaohjeet | |
| Kaiuttimista ei kuulu ääntä. | Varmista, että kaiutinjohdot eivät ole irronneet kaiuttimista tai vastaanottimesta/vahvistimesta.Tarkista vastaanottimen tai vahvistimen asetukset.Asetusohjeet ovat vastaanottimen tai vahvistimen käyttöoppaassa.Jos vastaanottimen tai vahvistimen toiseen äänen lähtöliitäntään on yhdistetty toiset stereokaiuttimet, varmista, että oikea A- tai B-asetus on käytössä. Sen tulee vastata sitä A- tai B-liitäntää, johon kaiuttimet on yhdistetty. |
| Ääni kuuluu vain toisesta kaiuttimesta. | Aseta vastaanottimen tai vahvistimen tasapainoasetus keskitetyksi.Varmista, että vastaanottimen tai vahvistimen positiivisen ja negatiivisen liitännän johtimet eivät kosketa toisiaan.Irrota kaiutinjohto vastaanottimen tai vahvistimen kanavaliitännästä ja kiinnitä se toiseen kanavaliitäntään.Varmista, että positiivisen ja negatiivisen liitännän johtimet eivät kosketa toisiaan kohdassa, jossa kaiutinjohto yhdistyy kaiuttimeen.Irrota kaiutinjohto kaiuttimesta ja liitä se toiseen kaiuttimeen. Jos tämä toinen kaiutin toimii, kaiutin vaatii huoltoa. Yhteystiedot ovat pakkauksessa.Jos ongelma ei ratkea noudattamalla näitä ohjeita, asenna kaiutinjohto uudelleen. |
| Basso tai diskantti kuuluu vaimeasti. | Säädä vastaanottimen tai vahvistimen äänen tasapainoasetusta.Varmista, että kaiutinkehyksen ja seinäpinnan väliin ei jää rakoja.Vaihda vastaanottimen tai vahvistimen positiiviseen ja negatiiviseen liitäntään kytketyt johdot päittäin.Irrota kaiutinjohto vastaanottimen tai vahvistimen kanavaliitännästä ja kiinnitä se toiseen kanavaliitäntään. |
| Kaiuttimesta kuuluu suhinaa/kohinaa. | Varmista, että johdot ovat hyvässä kunnossa, ne on liitetty tukevasti kaiuttimeen ja vastaanottimeen tai vahvistimeen ja että ne eivät kosketa toisiaan liitäntöjen kautta.Liitä musiikkilähde kunnolla vastaanottimeen tai vahvistimeen.Katso "Ääni kuuluu vain toisesta kaiuttimesta.". |
Tarvikkeet
Voit asentaa kaiuttimet rakennusvaiheessa käyttämällä Bose® Rough-in Kit -sarjaa.
Sarja sisältää osat kahta kaiutinta varten. Se asennetaan, kun koolaus on paikallaan mutta levyjä ei ole vielä asennettu. Asennettu sarja varaa paikat kaiuttimille ja auttaa tekemään levyihin reiät niitä varten.
Bosen asiakaspalvelu auttaa kysymyksissä ja tarviketilauksissa. Yhteystiedot ovat pakkauksessa.
Asiakaspalvelu
Lisätietoja järjestelmän käyttämisestä:
- Käy osoitteessa owners.Bose.com.
- Ota yhteys Bosen asiakaspalveluun. Yhteystiedot ovat pakkauksessa.
Rajoitettu takuu
Järjestelmällä on rajoitettu takuu. Rajoitetun takuun lisätiedot ovat järjestelmän mukana toimitetussa rekisteröintikortissa. Kortissa kerrotaan takuun rekisteröimisestä. Rekisteröinnin laiminlyöminen ei vaikuta rajoitettuun takuuseen.
Tämän tuotteen mukana toimitetut takuutiedot eivät ole voimassa Australiassa eivätkä Uudessa-Seelannissa. Osoitteessa www.Bose.com.au/warranty ja www.Bose.co.nz/warranty kerrotaan Australiassa ja Uudessa-Seelannissa voimassa olevasta takuusta.
Tekniset tiedot
Yhteensopivuus
Yhteensopiva seuraavien vahvistimien ja vastaanottimien kanssa: 10–100 W kanavaa kohti / 4–8 ohmia
Virtually Invisible® 891: Jatkuva 50 W:n IEC teho, 6 ohmia Virtually Invisible® 691: Jatkuva 50 W:n IEC teho, 8 ohmia
Virtually Invisible® 891 -ohjaimen täydennys:
Kaksi 1 tuuman (25,4 mm) diskanttikaiutinta Yksi 7 tuuman (178 mm) pitkäiskuinen bassokaiutin
Virtually Invisible® 691 -ohjaimen täydennys:
Kaksi 3/4 tuuman (19 mm) diskanttikaiutinta Yksi 5 tuuman (127 mm) pitkäiskuinen bassokaiutin
Virtually Invisible® 891 -kaiuttimen mitat:
292 mm x 197 mm x 90,4 mm Säleikön mitat: 332 mm x 237 mm Seinäaukon mitat: 295 mm x 201 mm
Virtually Invisible ^® 691 -kaiuttimen mitat:
220 mm x 146 mm x 82 mm Säleikön mitat: 260 mm x 186 mm Seinäaukon mitat: 224 mm x 150 mm
Paino
Virtually Invisible ^® 891: 2,37 kg / kaiutin
Virtually Invisible® 691: 1,5 kg / kaiutin
