BRUKSANVISNING Virtually Invisible 891 BOSE

Läs igenom bruksanvisningen noggrant och spara den för att kunna referera till den i framtiden.

VARNINGAR!

• Tända ljus eller andra föremål med öppna lågor får inte placeras på eller i närheten av produkten.
• Alla Bose-produkter måste användas enligt lokala lagar och bestämmelser. Det är installatörens ansvar att högtalarinstallationen och monteringen av systemet utförs enligt gällande lager och regler, inklusive lokala bestämmelser och förordningar i byggnaden.
• Osäker montering eller montering över huvudhöjd av tunga föremål kan leda till allvarlig kroppsskada eller egendomsskada. Det åligger installatören att fastställa vilken monteringsmetod som är den mest lämpliga.

TÄNK PÅ:

• Dessa högtalare är inte avsedda att installeras i tak.
• Den här produkten är inte avsedd att användas i ventilationsutrymmen.
• Konsultera lokala byggnadsföreskrifter innan du påbörjar monteringen.
• Se de säkerhetsrelaterade markeringarna på produktens hölje.
• Ändra inte systemet eller högtalarna på något sätt. Otillåtna ändringar kan äventyra säkerheten, efterlevandet av bestämmelser samt systemets prestanda.
• Se till att ingen isolering kommer i kontakt med högtalarna. Se anvisningarna i den här bruksanvisningen.

WARNING! Produkten innehåller små delar som kan orsaka kvävning. Inte lämplig för barn under 3 år.

VARNING! Produkten innehåller magnetiska material. Kontakta din läkare om du har frågor om huruvida produkten kan påverka implantat av medicinsk enhet.

OBS! Den här produkten får bara användas inomhus. Den är varken utformad eller testad för användning utomhus, i nöjesfordon eller i marina miljöer.

Viktiga säkerhetsanvisningar

1. Läs de här anvisningarna.
2. Behåll anvisningarna.
3. Ge akt på alla varningar.
4. Följ alla anvisningar.
5. Använd inte produkten i närheten av vatten.
6. Installera produkten i enlighet med tillverkarens anvisningar.
7. Installera inte produkten nära en värmekälla (som t.ex. radiator, värmespjäll och spisar) eller annan produkt (inklusive förstärkare) som avger värme.
8. Använd bara den utrustning/de tillbehör som rekommenderas av tillverkaren.

Namn och innehåll på giftiga eller farliga ämnen eller delar
	Giftiga eller farliga ämnen och delar
Namn	Bly (Pb)	Kvicksilver (Hg)	Kadmium (Cd)	Sexvärt krom (CR(VI))	Polyklorerad bifenyl (PBB)	Polyklorerad diphenyl ether (PBDE)
PCB:er	X O O O O O
Metall	X O O O O O
Plast	O O O O O O
Högtalare	X O O O O O
Kablar	X O O O O O
Den här tabellen är uppställd i enlighet med bestämmelserna i SJ/T 11364.O: Anger att detta giftiga eller farliga ämne som ingår i alla homogena material i den här artikeln ligger under gränsvärdena uppställda i GB/T 26572.
X: Anger att detta giftiga eller farliga ämne som ingår i minst ett av de homogena materialen i den här artikeln ligger över gränsvärdena uppställda i GB/T 26572

Den här symbolen betyder att produkten inte ska kastas med hushållssoporna utan återvinnas i enlighet med lokala bestämmelser. Rätt deponering och återvinning hjälper till att skydda våra naturresurser, vår hälsa och miljö. Mer information om deponering och återvinning av produkten får du om du kontaktar lokala myndigheter, deponeringscentraler eller affären där du köpte produkten.

Härmed förklarar Bose Corporation att denna produkt i alla väsentliga avseenden uppfyller de krav och föreskrifter som uppställts enligt direktivet 1999/5/EG och andra tillämpliga EG-direktiv. En komplett försäkran om överensstämmelse finns på www.bose.com/compliance

Kinaimportör: Bose Electronics (Shanghai) Company Limited, Part C, Plan 9, No. 353 North Riying Road, Kina (Shanghai) Pilot Free Trade Zone EU-importör: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Nederländerna

Fyll i uppgifterna och håll reda på var du förvarar dem:

Modellnummer: ____

Serienummer: ____

Inköpsdatum: ____

Vi föreslår att du sparar inköpskvittot tillsammans med den här bruksanvisningen.

Tillverkningsdatum:

Den första siffran i fet stil i serienumret visar tillverkningsåret;

"5" är 2005 eller 2015.

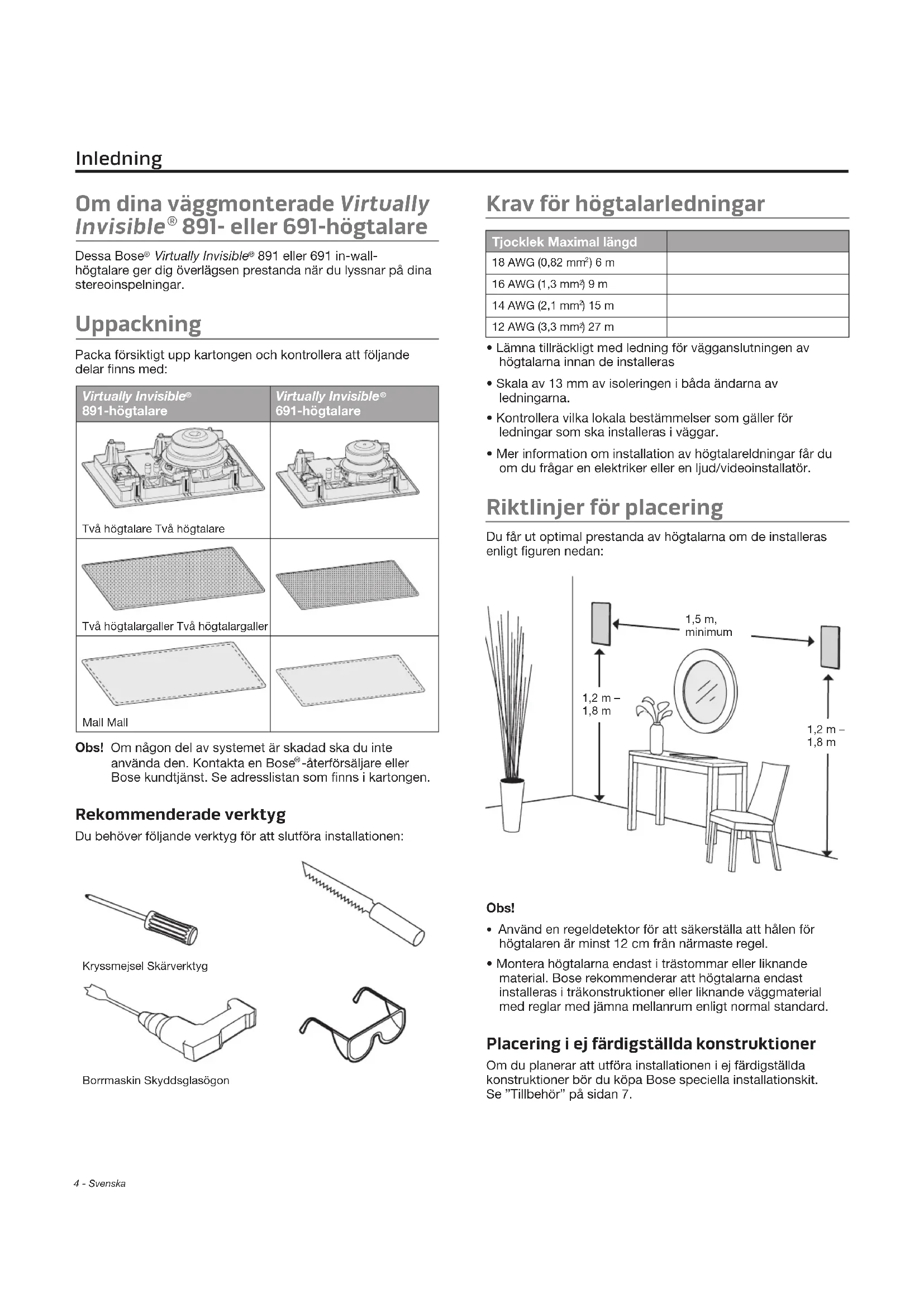

Inledning

Om dina väggmonterade Virtually Invisible® 891- eller 691-högtalare.... 4

Uppackning....4

Rekommenderade verktyg 4

Krav för högtalarledningar.... 4

Riktlinjer för placering 4

Placering i ej färdigställda konstruktioner 4

Installera högtalarna

Skära ut hålet för högtalarna 5

Ansluta högtalarledningarna 5

Installera högtalaren 6

Sätta fast gallret 6

Skötsel och underhåll

Felsökning....7

Tillbehör 7

Kundtjänst....7

Begränsad garanti 7

Teknisk information 7

Om dina väggmonterade Virtually Invisible® 891- eller 691-högtalare

Dessa Bose® Virtually Invisible® 891 eller 691 in-wall-högtalare ger dig överlägsen prestanda när du lyssnar på dina stereoinspelningar.

Uppackning

Packa försiktigt upp kartongen och kontrollera att följande delar finns med:

Virtually Invisible®891-högtalare	Virtually Invisible®691-högtalare
Två högtalare Två högtalare
Två högtalargaller Två högtalargaller
Mall Mall

Obs! Om någon del av systemet är skadad ska du inte använda den. Kontakta en Bose®-återförsäljare eller Bose kundtjänst. Se adresslistan som finns i kartongen.

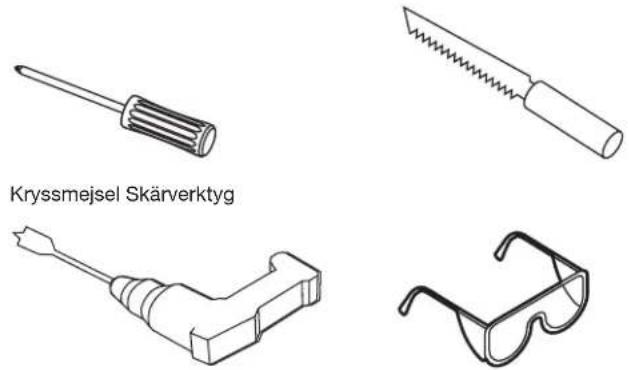

Rekommenderade verktyg

Du behöver följande verktyg för att slutföra installationen:

Borrmaskin Skyddsglasögon

Krav för högtalarledningar

Tjocklek Maximal längd
18 AWG (0,82 mm ^2 ) 6 m
16 AWG (1,3 mm ^2 ) 9 m
14 AWG (2,1 mm ^2 ) 15 m
12 AWG (3,3 mm ^2 ) 27 m

• Lämna tillräckligt med ledning för vägganslutningen av högtalarna innan de installeras
• Skala av 13 mm av isoleringen i båda ändarna av ledningarna.
• Kontrollera vilka lokala bestämmelser som gäller för ledningar som ska installeras i väggar.
• Mer information om installation av högtalareldningar får du om du frågar en elektriker eller en ljud/videoinstallatör.

Riktlinjer för placering

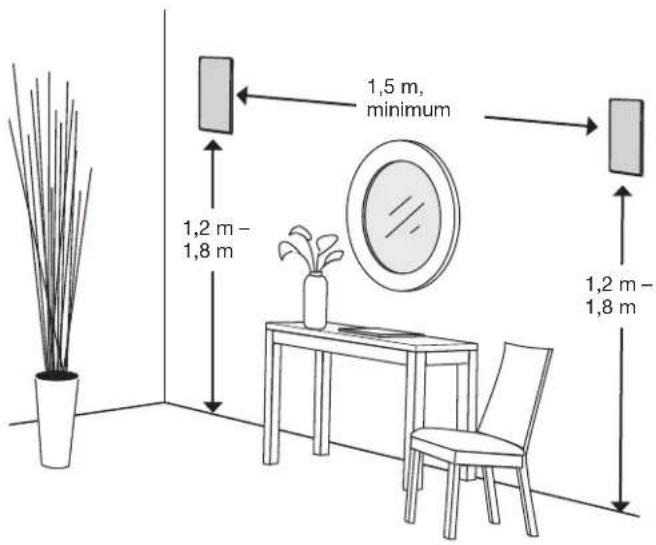

Du får ut optimal prestanda av högtalarna om de installeras enligt figuren nedan:

• Använd en regeldetektor för att säkerställa att hålen för högtalaren är minst 12 cm från närmaste regel.
• Montera högtalarna endast i trästommar eller liknande material. Bose rekommenderar att högtalarna endast installeras i träkonstruktioner eller liknande väggmaterial med reglar med jämna mellanrum enligt normal standard.

Placering i ej färdigställda konstruktioner

Om du planerar att utföra installationen i ej färdigställda konstruktioner bör du köpa Bose speciella installationskit. Se "Tillbehör" på sidan 7.

Skära ut hålet för högtalarna

1. Använd mallen för att märka ut högtalarens placering.

WARNING! Gör inte hål i väggar där det finns risk att det kan förekomma elektriska ledningar eller vattenledningar. Om du är osäker på om du kan montera högtalarna ska du kontakta en professionell montör.

1. Borra ett hål innanför markeringen. Hålet ska vara så stort att du för plats för skärverktyget.
2. Skär/såga längs den uppritade linjen.

1. Ta bort den utskurna biten.
2. Ta bort ojämnheter runt hålet.

Ansluta högtalarledningarna

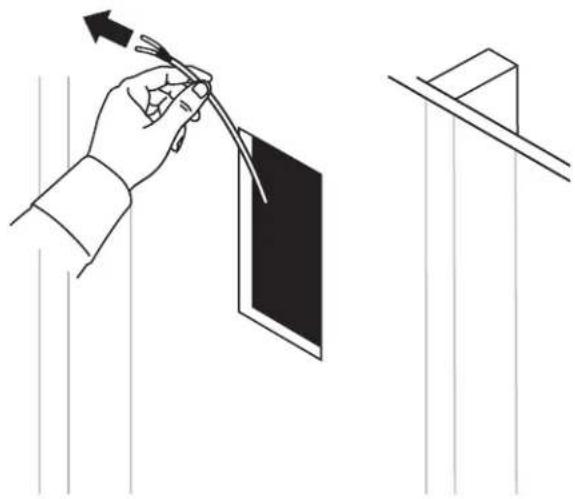

1. Dra ut minst 36 cm av högtalarledningen.

Se till att det finns tillräckligt mycket ledning för att klara anslutningen.

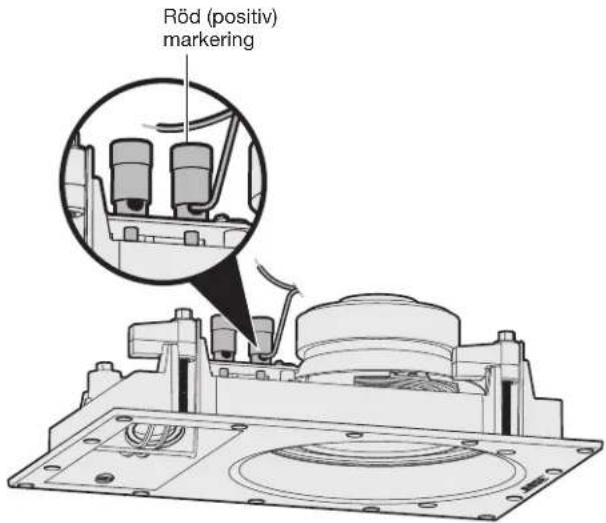

1. Anslut den positiva ledningen till det rödmarkerade uttaget på högtalaren.

Obs! Uttagsmarkeringen hittar du högst upp på uttaget.

Röd (positiv) markering

Virtually Invisible® 691-högtalare

1. Anslut den negativa ledningen till det svartmarkerade uttaget på högtalaren.

Installera högtalaren

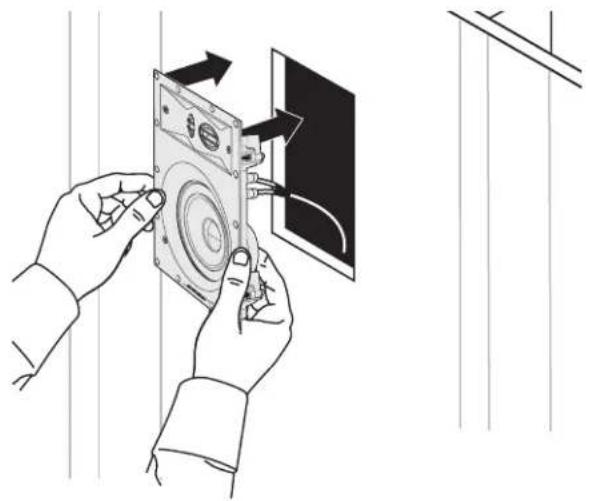

1. Håll i kanterna på högtalaren och för in högtalaren i hålet. Obs! Tryck inte på de två små drivstegen på framsidan av högtalaren. Detta kan medföra att högtalarna skadas.

TÄNKPÅ: Vissa isoleringsmaterial (hästtagel, tidningar, cellulosa eller lösullsmaterial) kan vara lättantändliga. Se till att ingen isolering kommer i kontakt med högtalarna.

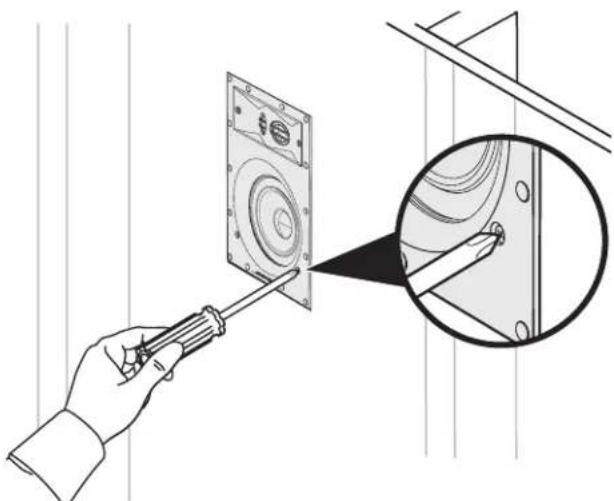

1. Skruva fast alla skruvarna med en stjärnskruvmejsel.

Obs! Om du använder en skruvdragare ska du använda det lägsta vridmomentet.

Gallret är magnetiskt och fäster mot kanten på högtalaren. Sätt fast gallret över högtalaren.

Du kan måla gallret innan du sätter fast det. Bose® har inget ansvar för vidhäftningskvaliteten och strukturen på färger som inte appliceras enligt gällande praxis.

- För latexfärg eller oljebaserad färg krävs förtunning om du vill använda en färgspruta. Se instruktionerna till färgsprutan för att få anvisningar om tillvägagångssätt.

- Använd inte vassa föremål för att ta bort färg i perforeringarna i gallret eftersom gallret kan skadas.

Felsökning

Problem Åtgård
Inget ljud från högtalarna	Kontrollera att högtalarledningarna fortfarande är anslutna till högtalarna eller mottagaren/förstärkaren.Kontrollera inställningarna på mottagaren/förstärkaren. I mottagarens eller förstärkarens handbok finns information om inställningar.Om det finns andra stereohögtalare anslutna till andra ljudutgångar på förstärkaren/mottagaren ska du kontrollera att rätt A- eller B-högtalarinställningar är inställda för A- eller B-anslutningarna för dina högtalare.
Ljud hörs endast från en högtalare.	Ställ mottagarens eller förstärkarens balansreglage i mittpositionen.Kontrollera att ledningarna vid det positiva och negativ uttaget på mottagaren/förstärkaren inte vidrör varandra.Koppla ur högtalarledningen från mottagaren/förstärkaren och anslut den till en annan mottagar-/förstärkarkanal.Kontrollera att inga ledningar från de positiva och negativa uttagen vidrör varandra där ledningarna ansluts till högtalaren.Koppla ur högtalarledningen från högtalaren och anslut den till den andra högtalaren.Om högtalaren fungerar beror problemet på den första högtalaren, som då måste åtgärdas.Se adresslistan som finns i kartongen.Ta bort och återanslut högtalarna om dessa steg inte löser problemet.
Basen eller diskanten är för svag	Kontrollera tonbalansinställningen för mottagaren/förstärkaren.Kontrollera att det inte finns något mellanrum mellan högtalarens ram och väggen.Växla ledningarna som går till det positiva respektive negativa uttaget på mottagaren/förstärkaren.Koppla ur högtalarledningen från mottagaren/förstärkaren och anslut den till en annan mottagar-/förstärkarkanal.
Störningar/ brus från högtalare	Kontrollera att ledningarna har god prestanda, att de är säkert ansluta till högtalaren och mottagaren/förstärkaren samt att de inte vidrör varandra vid uttagen.Anslut musikkällan till mottagaren/förstärkaren korrekt.Se "Ljud hörs endast från en högtalare."

Tillbehör

Använd Bose® Rough-in Kit om du vill installera högtalarna innan grundkonstruktionen är på plats.

Tillbehöret innehåller två högtalare och är avsett att installeras efter det att reglarna är på plats och innan takmaterialet har satts fast. När det är installerat reserveras ett utrymme för varje högtalare och det framgår dessutom var du ska göra hål för högtalarna.

Kontakta Bose kundtjänst om du vill ha mer information om eller beställa tillbehör. Se adresslistan som finns i kartongen.

Kundtjänst

Om du behöver veta mer om hur du använder systemet ska du:

• Besök owners.Bose.com
• Kontakta Bose kundtjänst. Se adresslistan som finns i kartongen.

Begränsad garanti

Systemet täcks av en begränsad garanti. Mer information om den begränsade garantin finns på produktregistreringskortet som ligger i förpackningen. På kortet får du reda på hur du registrerar produkten. Dina garantirättigheter påverkas inte om du inte gör det.

Den garantiinformation som medföljer den här produkten gäller inte i Australien och Nya Zeeland. På webbplatsen www.Bose.com.au/warranty och www.Bose.co.nz/warranty finns information om vilka garantier som gäller för Australien och Nya Zeeland.

Teknisk information

Kompatibilitet

Kompatibilitetsuppgifter gällande förstärkare och mottagare.

10-100 W per kanal/impedans 4 till 8 ohm

Virtually Invisible® 891: 50 W IEC kontinuerlig märkeffekt, märkt för 6 ohm

Virtually Invisible ^® 691: 50 W IEC kontinuerlig märkeffekt, märkt för 8 ohm

Drivstegskomplement för Virtually Invisible® 891:

Två 25,4 mm dome-tweeters konfigurerade i en uppsättning

En 178 mm woofer-högtalare med hög slaglängd

Drivstegskomplement för Virtually Invisible® 691:

Två 19 mm dome-tweeters konfigurerade i en uppsättning

En 127 mm woofer-högtalare med hög slaglängd

Virtually Invisible ^® 891, mätt:

292 mm H x 197 mm B x 90,4 mm D

Galler, mått: 332 mm x 237 mm

Mått för hålet i väggen: 295 mm x 201 mm

Virtually Invisible® 691, mätt:

220 mm x 146 mm x 82 mm

Galler, mått: 260 mm x 186 mm

Mätt för hålet i väggen: 224 mm x 150 mm

Vikt

Virtually Invisible ^® 891: 2,37 kg var

Virtually Invisible ^® 691: 1,5 kg var
