691: 1,5 kg (3,3 lb) hverWażne zalecenia dotyczące bezpieczeństwa Należy uważnie przeczytać ten podręcznik użytkownika izachować go wcelu użycia wprzyszłości. OSTRZEŻENIA:

• Na urządzeniu lub w jego pobliżu nie należy umieszczać źródeł otwartego ognia (np. zapalonych świec).

• Wszystkie produkty firmy Bose

muszą być używane zgodnie z przepisami lokalnymi, krajowymi, federalnymi i branżowymi. Instalator jest zobowiązany zainstalować głośniki i system montażowy zgodnie ze wszystkimi odpowiednimi regulaminami budowlanymi, w tym regulaminami i przepisami obowiązującymi w budynku.

• Niebezpieczne zamocowanie lub podwieszenie u góry ciężkich przedmiotów może spowodować poważne obrażenia i uszkodzenia sprzętu. Do obowiązków instalatora należy ocena niezawodności każdej ze stosowanych metod instalacji. PRZESTROGI:

• Głośniki te nie są zaprojektowane ani zalecane do montażu na suficie.

• Produkt nie jest przeznaczony do użytku w komorach wyrównawczych ze sprężonym powietrzem.

• Przed rozpoczęciem instalacji należy zapoznać się z obowiązującymi lokalnie przepisami budowlanymi.

• Na obudowach urządzeń umieszczono etykiety ostrzegawcze.

• Nie należy modyfikować głośników lub akcesoriów. Nieautoryzowane modyfikacje mogą niekorzystnie wpływać na bezpieczeństwo, zgodność z przepisami i wydajność systemu.

• Izolacja musi znajdować się z dala od głośników zgodnie z instrukcjami instalacji zawartymi w tym podręczniku. OSTRZEŻENIE: Produkt zawiera małe części mogące spowodować zadławienie się. Nie jest on odpowiedni dla dzieci poniżej 3 lat. OSTRZEŻENIE: Produkt zawiera elementy magnetyczne. Wszelkie wątpliwości dotyczące wpływu tych elementów na funkcjonowanie implantów medycznych należy skonsultować z lekarzem. UWAGA: Urządzenia należy używać wewnątrz pomieszczeń. Nie jest on przeznaczony do użytku na zewnątrz, w pojazdach rekreacyjnych ani na łodziach i nie przetestowano jego działania w tych warunkach. Ważne zalecenia dotyczące bezpieczeństwa

1. Należy przeczytać te instrukcje.

2. Należy zachować te instrukcje.

3. Należy uwzględnić wszystkie ostrzeżenia.

4. Należy postępować zgodnie z instrukcjami.

5. Nie wolno korzystać z tego urządzenia w pobliżu wody.

6. Urządzenie należy zainstalować zgodnie z zaleceniami producenta.

7. Nie wolno instalować urządzenia w pobliżu źródeł ciepła, takich

jak kaloryfery, przewody kominowe, piece lub inne urządzenia (na przykład wzmacniacze) wydzielające ciepło.

8. Należy korzystać wyłącznie z dodatków/akcesoriów zalecanych

przez producenta. Nazwy izawartość toksycznych lub szkodliwych substancji albo pierwiastków Toksyczne lub szkodliwe substancje albo pierwiastki Nazwa Ołów (Pb) Rtęć (Hg) Kadm (Cd) Sześciowarto- ściowy chrom (Cr(VI)) Polibromowany bifenyl (PBB) Polibromowany difenyloeter (PBDE) Polichlorowane bifenyle (PCB) X O O O O O Części metalowe X O O O O O Części z tworzyw szt. O O O O O O Głośniki X O O O O O Kable X O O O O O Tę tabelę przygotowano zgodnie z wymaganiami SJ/T 11364. O: Wskazuje, że dana substancja toksyczna lub szkodliwa, która jest zawarta we wszystkich homogenicznych materiałach dla tej części, nie przekracza limitu określonego w normie GB/T 26572. X: Wskazuje, że dana substancja toksyczna lub szkodliwa, która jest zawarta w co najmniej jednym z homogenicznych materiałów użytych dla tej części, przekracza limit określony w normie GB/T 26572. Ten symbol oznacza, że produktu nie należy wyrzucać razem z innymi odpadkami z gospodarstwa domowego. Produkt należy dostarczyć do odpowiedniego miejsca zbiórki w celu recyklingu. Prawidłowa utylizacja i recykling ułatwiają ochronę zasobów naturalnych, ludzkiego zdrowia i środowiska naturalnego. Aby uzyskać więcej informacji na temat utylizacji i recyklingu tego produktu, skontaktuj się z samorządem lokalnym, z zakładem utylizacji odpadów albo ze sklepem, w którym produkt został nabyty. Firma Bose Corporation niniejszym deklaruje, że ten produkt jest zgodny z podstawowymi wymaganiami i zaleceniami określonymi w dyrektywie 1999/5/WE oraz innych obowiązujących dyrektywach UE. Pełna treść Deklaracji zgodności jest dostępna w witrynie www.Bose.com/ compliance Importer — Chiny: Bose Electronics (Shanghai) Company Limited, Part C, Plan 9, No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone Importer — UE: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Holandia Importer — Tajwan: Bose Taiwan Branch, Room 905, 9F, Worldwide House, 131 Min Sheng East Rd, Section 3, Taipei, Taiwan, 105. Prosimy wpisać izachować następujące informacje: Numer modelu: ___________________________________________ Numer seryjny: ___________________________________________ Data zakupu: _____________________________________________ Zalecamy przechowywanie paragonu sprzedaży wraz z instrukcją obsługi. Data produkcji: Pierwsza pogrubiona cyfra numeru seryjnego oznacza rok produkcji, np. cyfra „5” oznacza 2005 lub 2015 r. VIRTUALLY INVISIBLE to zarejestrowany znak towarowy firmy Bose Corporation w Stanach Zjednoczonych i innych państwach. © 201

Bose Corporation. Żadnej części tej publikacji nie wolno powielać, modyfikować, rozpowszechniać ani wykorzystywać w inny sposób bez uprzedniego uzyskania pisemnego zezwolenia.

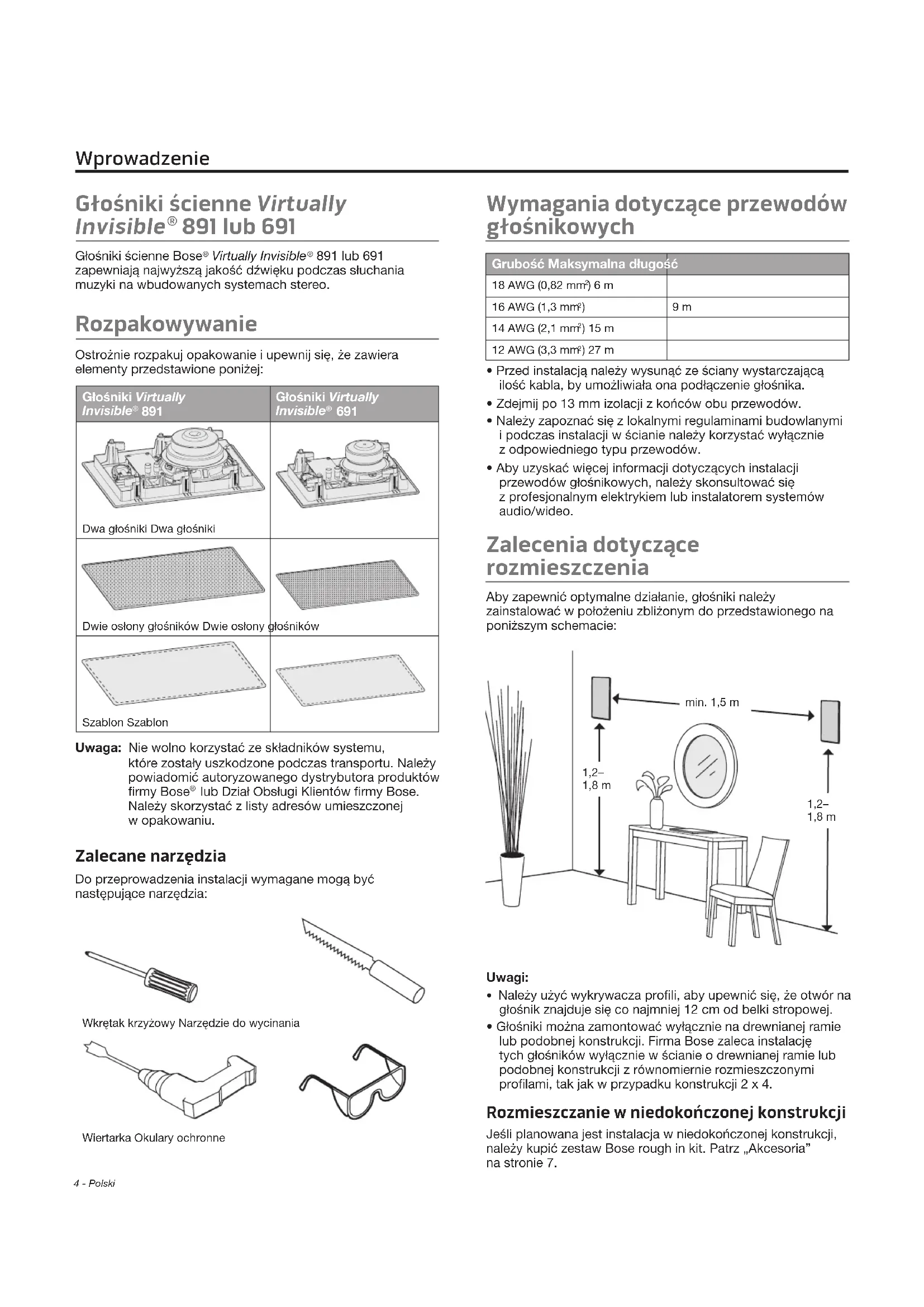

olskiPolski - 3 Spis treści Wprowadzenie Głośniki ścienne Virtually Invisible

891 lub 691 Głośniki ścienne Bose

891 lub 691 zapewniają najwyższą jakość dźwięku podczas słuchania muzyki na wbudowanych systemach stereo. Rozpakowywanie Ostrożnie rozpakuj opakowanie i upewnij się, że zawiera elementy przedstawione poniżej: Głośniki Virtually Invisible

Dwa głośniki Dwa głośnikiDwie osłony głośników Dwie osłony głośnikówSzablon Szablon Uwaga: Nie wolno korzystać ze składników systemu, które zostały uszkodzone podczas transportu. Należy powiadomić autoryzowanego dystrybutora produktów firmy Bose

lub Dział Obsługi Klientów firmy Bose. Należy skorzystać z listy adresów umieszczonej w opakowaniu. Zalecane narzędzia Do przeprowadzenia instalacji wymagane mogą być następujące narzędzia: Wkrętak krzyżowy Narzędzie do wycinaniaWiertarka Okulary ochronne Wymagania dotyczące przewodów głośnikowych Grubość Maksymalna długość 18 AWG (0,82 mm ) 6 m16 AWG (1,3 mm

• Przed instalacją należy wysunąć ze ściany wystarczającą ilość kabla, by umożliwiała ona podłączenie głośnika.

• Zdejmij po 13 mm izolacji z końców obu przewodów.

• Należy zapoznać się z lokalnymi regulaminami budowlanymi i podczas instalacji w ścianie należy korzystać wyłącznie z odpowiedniego typu przewodów.

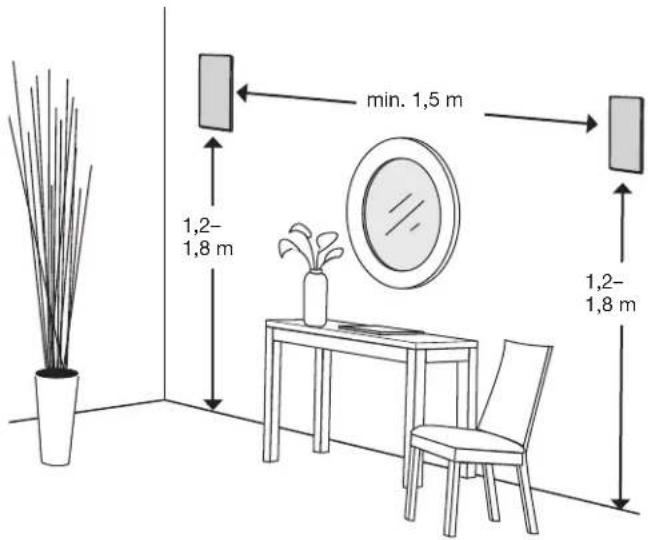

• Aby uzyskać więcej informacji dotyczących instalacji przewodów głośnikowych, należy skonsultować się z profesjonalnym elektrykiem lub instalatorem systemów audio/wideo. Zalecenia dotyczące rozmieszczenia Aby zapewnić optymalne działanie, głośniki należy zainstalować w położeniu zbliżonym do przedstawionego na poniższym schemacie: Uwagi:
• Należy użyć wykrywacza profili, aby upewnić się, że otwór na głośnik znajduje się co najmniej 12 cm od belki stropowej.

• Głośniki można zamontować wyłącznie na drewnianej ramie lub podobnej konstrukcji. Firma Bose zaleca instalację tych głośników wyłącznie w ścianie o drewnianej ramie lub podobnej konstrukcji z równomiernie rozmieszczonymi profilami, tak jak w przypadku konstrukcji 2 x 4. Rozmieszczanie wniedokończonej konstrukcji Jeśli planowana jest instalacja w niedokończonej konstrukcji, należy kupić zestaw Bose rough in kit. Patrz „Akcesoria” na stronie 7. Wprowadzenie 1,2– 1,8 m 1,2– 1,8 mmin. 1,5 mPolski - 5 Instalacja głośników Wycinanie otworu głośnika

1. Obrysuj szablon w miejscu przeznaczonym dla głośnika.

OSTRZEŻENIE: Nie wycinaj otworu w powierzchniach, za którymi mogą znajdować się instalacje takie jak przewody elektryczne lub wodociągowe. W przypadku braku wystarczających umiejętności umożliwiających wykonanie montażu głośnika należy skontaktować się z wykwalifikowanym instalatorem.

2. Wywierć otwór wewnątrz obszaru obrysowanego za

pomocą szablonu. Otwór powinien być wystarczająco duży, by umożliwiał wprowadzenie narzędzia do wycinania.

3. Wycinaj wzdłuż linii obrysowanej za pomocą szablonu.

4. Usuń wyciętą część.

5. Usuń odcięty lub nierówny materiał z krawędzi otworu.

Podłączanie przewodów głośnikowych

1. Wyciągnij co najmniej 36 cm przewodu głośnikowego.

Pozostaw wystarczająco dużo przewodu, by móc podłączyć głośnik z miejsca, w którym się znajdujesz.

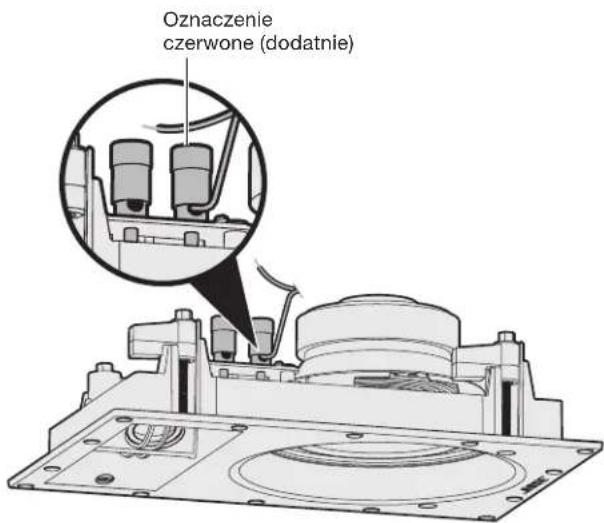

2. Podłącz przewód dodatni do oznaczonego na czerwono

zacisku głośnika. Uwaga: Oznaczenie zacisku znajduje się na górnej części zacisku. Głośnik Virtually Invisible

3. Podłącz przewód ujemny do oznaczonego na czarno

zacisku głośnika. Oznaczenie czerwone (dodatnie)6 - Polski Instalacja głośnika

1. Wsuń głośnik do otworu, trzymając go za zewnętrzne

krawędzie. Uwaga: Nie należy naciskać na dwa małe głośniczki znajdujące się z przodu głośnika. Może to spowodować uszkodzenie głośnika. Głośnik Virtually Invisible

PRZESTROGA: Niektóre formy izolacji (na przykład okładzina z włosia końskiego, gazety, celuloza lub materiały wdmuchiwane) mogą być przyczyną zapłonu. Należy zadbać o to, by izolacja znajdowała się z dala od głośników.

2. Dokręć wszystkie śruby mocujące przy pomocy wkrętaka

krzyżowego. Uwaga: Podczas korzystania z wiertarki należy ustawić najmniejszą prędkość obrotów. Głośnik Virtually Invisible

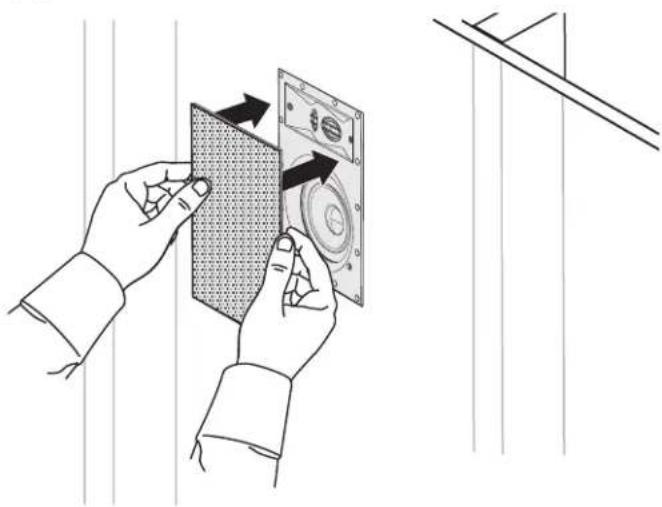

Mocowanie osłony głośnika Osłona mocowana jest magnetycznie do obręczy głośnika. Umieść osłonę na głośniku. Głośnik Virtually Invisible

Malowanie osłony Osłony głośnika można pomalować przed zamocowaniem ich na głośniku. Firma Bose

nie odpowiada za jakość pokrywania lub wygląd niefabrycznie stosowanych farb.

• Farba lateksowa lub olejna do malowania wnętrz wymaga rozcieńczenia w celu użycia w pistolecie malarskim. Zapoznaj się z instrukcją obsługi dołączoną do pistoletu malarskiego.

• Należy zachować ostrożność podczas usuwania nadmiaru farby z perforacji osłony za pomocą ostrych narzędzi. Może to doprowadzić do uszkodzenia osłony. Instalacja głośnikówPolski - 7 Konserwacja Rozwiązywanie problemów Problem Zalecane czynności Brak dźwięku z głośników

• Sprawdź, czy przewody głośnikowe nie odłączyły się od głośnika lub odbiornika/wzmacniacza.

• Sprawdź ustawienia odbiornika/wzmacniacza. Instrukcje dotyczące konfiguracji można znaleźć w podręczniku użytkownika odbiornika/ wzmacniacza.

• Jeśli inne głośniki stereofoniczne są podłączone do drugiego zestawu wyjść audio odbiornika/ wzmacniacza, należy wybrać odpowiednie ustawienie głośników A lub B zgodnie z wyjściami A lub B, do których podłączone są głośniki. Dźwięk dochodzi tylko z jednego głośnika

• Na odbiorniku/wzmacniaczu ustaw balans na środku.

• Upewnij się, że przewody w dodatnich i ujemnych zaciskach odbiornika/wzmacniacza nie stykają się.

• Odłącz przewód głośnika od kanału odbiornika/ wzmacniacza i podłącz go do innego kanału.

• Sprawdź, czy w miejscu podłączenia przewodu głośnikowego do głośnika przewody dodatniego i ujemnego zacisku nie stykają się.

• Odłącz przewód głośnikowy od głośnika i podłącz go do innego głośnika. Jeśli ten głośnik działa, głośnik, z którym wystąpił problem, wymaga oddania do serwisu. Należy skorzystać z listy adresów umieszczonej w opakowaniu.

• Jeśli wymienione kroki rozwiązywania problemów nie przyniosły pozytywnego skutku, wymień i zainstaluj ponownie przewód głośnikowy. Tony niskie/ wysokie są mało intensywne

• Dostosuj ustawienia barwy dźwięku odbiornika/ wzmacniacza.

• Sprawdź, czy nie ma szpary między koszem głośnika a powierzchnią ściany.

• Zamień przewody podłączone do dodatniego i ujemnego zacisku odbiornika/wzmacniacza.

• Odłącz przewód głośnika od kanału odbiornika/ wzmacniacza i podłącz go do innego kanału. Zakłócenia/ szum z głośnika

• Sprawdź, czy przewody głośnikowe są w dobrym stanie, prawidłowo podłączone do głośnika i odbiornika/wzmacniacza oraz czy nie stykają się w obrębie zacisków.

• Prawidłowo podłącz źródło muzyki do odbiornika/ wzmacniacza.

• Patrz „Dźwięk dochodzi tylko z jednego głośnika”. Akcesoria W przypadku nieukończonej konstrukcji należy użyć zestawu Bose

rough-in kit. Zestaw zawiera części dla dwóch głośników i jest przeznaczony do instalacji po umieszczeniu belek stropowych i przed zamontowaniem płyt ściennych. Po zainstalowaniu zestaw zapewnia miejsce dla każdego głośnika i wskazuje, gdzie należy przygotować otwór na głośnik w płycie ściennej. Aby uzyskać więcej informacji dotyczących zamówienia akcesoriów, należy skontaktować się z Działem Obsługi Klientów firmy Bose. Należy skorzystać z listy adresów umieszczonej w opakowaniu. Dział Obsługi Klientów Aby uzyskać dodatkową pomoc związaną z korzystaniem z systemu:

• Odwiedź witrynę owners.Bose.com

• Skontaktuj się z działem obsługi klienta Bose. Należy skorzystać z listy adresów umieszczonej w opakowaniu. Ograniczona gwarancja System jest objęty ograniczoną gwarancją. Szczegółowe informacje dotyczące ograniczonej gwarancji są dostępne na dostarczonej razem z urządzeniem karcie rejestracyjnej produktu. Na karcie można również znaleźć informacje dotyczące sposobu rejestracji. Rezygnacja z rejestracji nie ma wpływu na uprawnienia wynikające z ograniczonej gwarancji. Dołączone do tego produktu informacje na temat gwarancji nie dotyczą Australii i Nowej Zelandii. Szczegółowe informacje dotyczące gwarancji w Australii i Nowej Zelandii można znaleźć pod adresem www.bose.com.au/warranty lub www.bose.com.nz/warranty. Dane techniczne Zgodność Zgodność ze wzmacniaczami lub odbiornikami o mocy 10–100 W na kanał/4 do 8 omów Virtually Invisible

891: 50 W mocy ciągłej wg normy IEC przy 6 omach Virtually Invisible

691: 50 W mocy ciągłej wg normy IEC przy 8 omach Osprzęt głośnika Virtually Invisible

891: Dwa kopułkowe głośniki wysokotonowe o średnicy 25,4 mm skonfigurowane w układzie macierzy Jeden głośnik niskotonowy o dużym skoku o średnicy 178 mm Osprzęt głośnika Virtually Invisible

691: Dwa kopułkowe głośniki wysokotonowe o średnicy 19 mm skonfigurowane w układzie macierzy Jeden głośnik niskotonowy o dużym skoku o średnicy 127 mm Wymiary głośnika Virtually Invisible

891: 292 mm x 197 mm x 90,4 mm (wys. x szer. x głęb.) Wymiary osłony: 332 mm x 237 mm (wys. x szer.) Wymiary otworu w ścianie: 295 mm x 201 mm (wys. x szer.) Wymiary głośnika Virtually Invisible

691: 220 mm x 146 mm x 82 mm (wys. x szer. x głęb.) Wymiary osłony: 260 mm x 186 mm (wys. x szer.) Wymiary otworu w ścianie: 224mm x 150 mm (wys. x szer.) Waga Virtually Invisible
