BRUKSANVISNING Virtually Invisible 891 BOSE
Retningslinjer for placering 4
Pleje og vedligeholdelse
Fejlfinding 7
Tilbehør 7
Kundeservice....7
Begrænset garanti 7
Retningslinjer for placering
Virtually Invisible ^® 891: 50W IEC kontinuerlig strømkapacitet; klassificeret til 6 ohm
Virtually Invisible® 691: 50W IEC kontinuerlig strømkapacitet; klassificeret til 8 ohm
Les denne brukerveiledningen nøye, og oppbevar den for fremtidig referanse.
ADVARSLER:
- Ikke plasser kilder til bar ild, for eksempel tente stearinlys, på eller nær produktet.
- AlleBose ^ -produkter må brukes i henhold til gjeldende lokal og nasjonal lovgivning i tillegg til retningslinjer for bransjen. Det er installatørens ansvar å sikre at monteringen av høyttalerne og monteringssystemet utføres i henhold til gjeldende byggeforskrifter, herunder lokale byggeforskrifter og bestemmelser.
- Usikker montering eller av tunge gjenstander over, kan føre til alvorlig skade på utstyret. Det er installatørens ansvar å vurdere påliteligheten av monteringsmetoden som brukes for bruken.
FORSIKTIG:
- Disse høyttalerne er ikke designet for eller anbefalt for montering i tak.
- Dette produktet er ikke beregnet for bruk luftfartsnavigasjonsområder.
- Se de lokale byggeforskriftene før du starter monteringen.
- Se produktkabinettet for sikkerhetsrelaterte merkinger.
- Ikke gjør noen endringer i høyttalerne eller tilbehøret. Uautoriserte endringer kan utgjøre en fare for sikkerheten, overholdelse av gjeldende forskrifter og systemets ytelse.
- Pass på å holde all isolasjon bort fra høyttalerne i samsvar med monteringsinstruksjonene i denne veiledningen.
ADVARSEL: Inneholder små deler som kan medføre fare for kvelning, Ikke egnet for barn under 3 år.
ADVARSEL: Dette produktet inneholder magnetisk materiale. Kontakt lege hvis du har spørsmål om dette kan påvirke drift av implantert medisinsk utstyr.
MERK: Dette produktet må bare brukes innendørs. Det er verken utformet for eller testet for utendørs bruk, i fritidskjøretøyer eller på båter.
Viktige sikkerhetsinstruksjoner
- Les disse instruksjonene.
- Oppbevar disse instruksjonene.
- Følg alle advarsler.
- Følg alle instruksjoner.
- Ikke bruk apparatet i eller nær vann.
- Plasser i henhold til produsentens instruksjoner.
- Ikke plasser i nærheten av varmekilder, for eksempel radiatorer, varmeapparater, ovner eller andre apparater (herunder forsterkere) som produserer varme.
- Bruk kun tilbehør/utstyr som er spesifisert av produsenten.
| Navn på og innhold i giftige eller skadelige stoffer eller bestanddeler | ||||||
| Giftige eller skadelige stoffer eller bestanddeler | ||||||
| Delenavn | Bly (Pb) | Kvikksølv (Hg) | Kadmium (Cd) | Heksavalent (CR(VI)) | Polybromerte bifenyler (PBB) | Polybromerte difenyletere (PBDE) |
| PCBer | X | ○○○○ | ○ | |||
| Metalldeler | X | ○○○○ | ○ | |||
| Plastikkdeler | ○ | ○○○○ | ○ | |||
| Høyttalere | X | ○○○○ | ○ | |||
| Kabler | X | ○○○○ | ○ | |||
| Denne tabellen er klargjort i henhold til krav i SJ/T 11364.O: Angir at dette giftige eller farlige stoffet som finnes i alle de homogene materialene i denne delen, er under grensekravene i GB/T 26572. | ||||||
| X: Angir at dette giftige eller farlige stoffet som finnes i minst én av de homogene materialene i denne delen, er under grensekravene i GB/T 26572 | ||||||
Dette symbolet betyr at produktet ikke må kasseres som husholdningsavfall, og at det skal leveres til en passende innsamlingsanlegg for gjenvinning. Riktig håndtering og gjenvinning bidrar til å beskytte naturressurser, helse og miljø. Hvis du vil ha mer informasjon om avhending og resirkulering av dette produktet, kan du kontakte kommunen, renovasjonstjenesten eller butikken der du kjøpte dette produktet.
Bose Corporation erklærer herved at dette produktet er i samsvar med grunnleggende og andre relevante krav i henhold til direktiv 1999/5/EC og alle andre gjeldende krav i EU-direktiver. Den fullstendige overholdelseserklæringen finner du på www.Bose.com/compliance
Importor for Kina: Bose Electronics (Shanghai) Company Limited, Part C, Plan 9, No. 353 North Riying Road, Kina (Shanghai) Pilot Free Trade Zone Importor for EU: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Nederland
Fyll ut og oppbevar for senere bruk:
Modellnummer:
Serienummer:
Kjøpsdato:
Vi foreslår at du oppbevarer kvitteringen sammen med brukerveiledningen.
Produksjonsdato:
Det første uthevede sifferet i serienummeret er produksjonsåret. 5 er 2005 eller 2015.

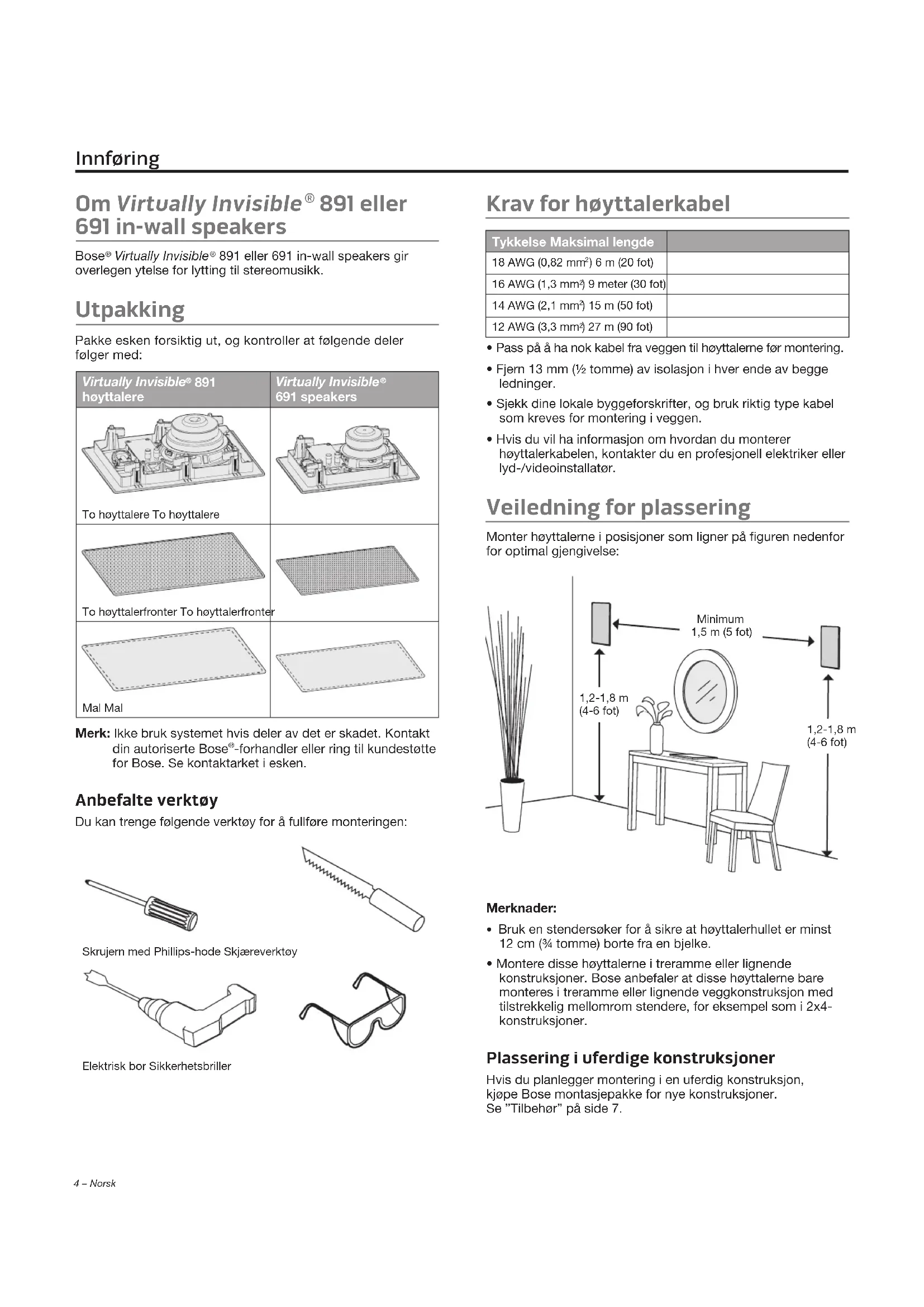

Innføring
Om Virtually Invisible ^® 891 eller 691 in-wall speakers.... 4
Utpakking 4
Anbefalte verktøy 4
Krav for høyttalerkabel 4
Veiledning for plassering 4
Plassering i uferdige konstruksjoner 4
Montere høyttalerne
Skjære ut høyttalerhullet 5
Koble til høyttalerkabelen.... 5
Montere høyttaleren 6
Feste fronten 6
Stell og vedlikehold
Feilsøking 7
Tilbehør 7
Kundestøtte....7
Begrenset garanti....7
Teknisk informasjon 7
Om Virtually Invisible® 891 eller 691 in-wall speakers
Bose® Virtually Invisible® 891 eller 691 in-wall speakers gir overlegen ytelse for lytting til stereomusikk.
Utpakking
Pakke esken forsiktig ut, og kontroller at følgende deler følger med:
| Virtually Invisible® 891 høyttalere | Virtually Invisible® 691 speakers |
 To høyttalere To høyttalere |  |
 To høyttalerfronter To høyttalerfronter |  |
 Mal Mal |  |
Merk: Ikke bruk systemet hvis deler av det er skadet. Kontakt din autoriserte Bose®-forhandler eller ring til kundestøtte for Bose. Se kontaktarket i esken.

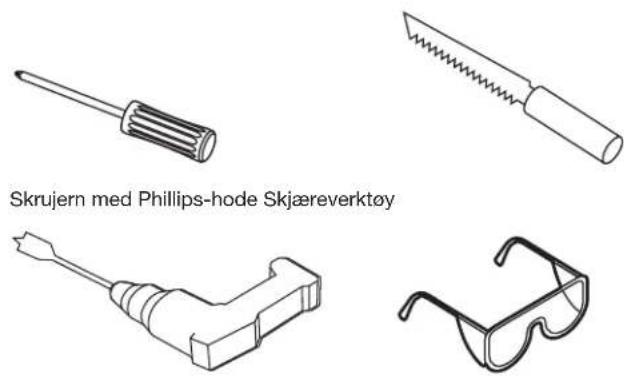

Anbefalte verktøy
Du kan trenge følgende verktøy for å fullføre monteringen:
Elektrisk bor Sikkerhetsbriller
Krav for høyttalerkabel
| Tykkelse Maksimal lengde | |
| 18 AWG (0,82 mm2) 6 m (20 fot) | |
| 16 AWG (1,3 mm2) 9 meter (30 fot) | |
| 14 AWG (2,1 mm2) 15 m (50 fot) | |
| 12 AWG (3,3 mm2) 27 m (90 fot) |
- Pass på å ha nok kabel fra veggen til høyttalerne før montering.
- Fjern 13 mm (½ tomme) av isolasjon i hver ende av begge ledninger.
- Sjekk dine lokale byggeforskrifter, og bruk riktig type kabel som kreves for montering i veggen.
- Hvis du vil ha informasjon om hvordan du monterer høyttalerkabelen, kontakter du en profesjonell elektriker eller lyd-/videoinstallatør.

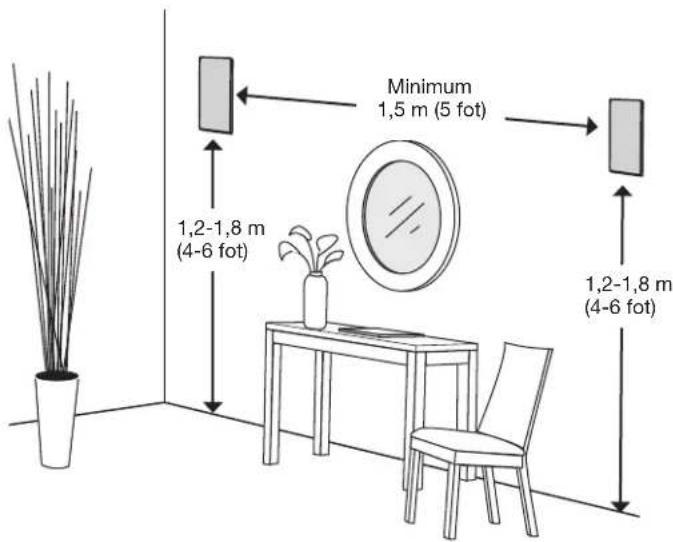

Veiledning for plassering
Monter høyttalerne i posisjoner som ligner på figuren nedenfor for optimal gjengivelse:
- Bruk en stendersøker for å sikre at høyttalerhullet er minst 12 cm (¾ tomme) borte fra en bjelke.
- Montere disse høyttalerne i treramme eller lignende konstruksjoner. Bose anbefaler at disse høyttalerne bare monteres i treramme eller lignende veggkonstruksjon med tilstrekkelig mellomrom stendere, for eksempel som i 2x4-konstruksjoner.
Plassering i uferdige konstruksjoner
Hvis du planlegger montering i en uferdig konstruksjon, kjøpe Bose montasjepakke for nye konstruksjoner. Se "Tilbehør" på side 7.
Skjære ut høyttalerhullet

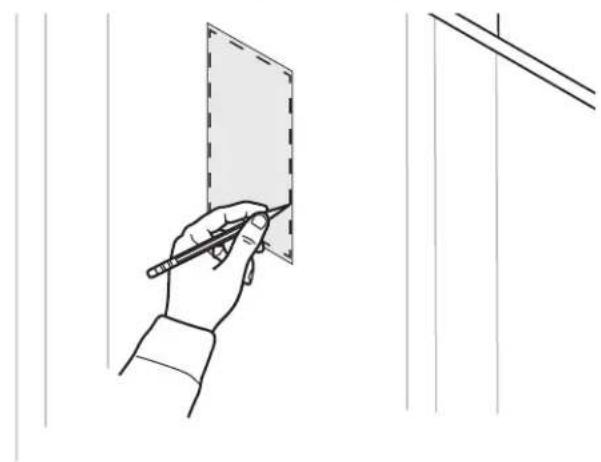

- Merk av rundt malen der høyttaleren skal plasseres.
ADVARSEL: Ikke skjær inn i som har skjulte faremomenter bak seg, for eksempel elektriske kabler eller rør. Hvis du ikke er sikker på hvordan du monterer høyttaleren, kontakter du en profesjonell montør.
- Bor et hull i malområdet som er stort nok for skjæreverktøyet.

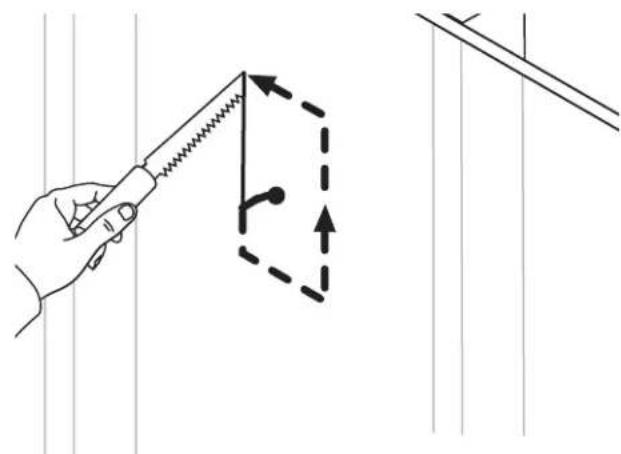

- Skjær langs linjen du tegnet.
Koble til høyttalerkabelen

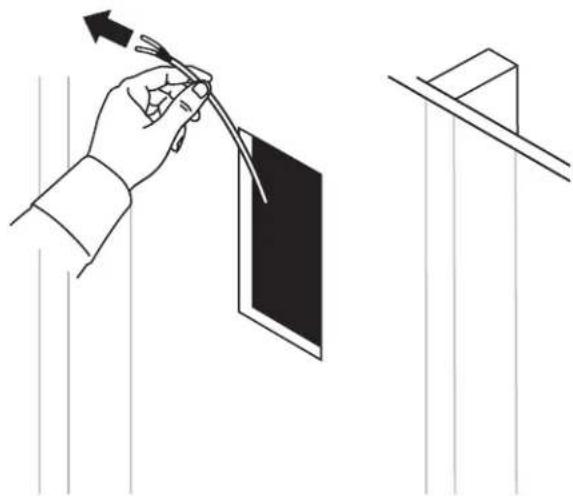

- Trekk ut minst 36 cm (14 tommer) av høyttalerkabelen.
Pass på at det er nok kabel til å koble til høyttaleren fra der du står.
Virtually Invisible® 691 høyttaler
- Koble den negative ledningen til den svartmerkede terminalen på høyttaleren.
Montere høyttaleren

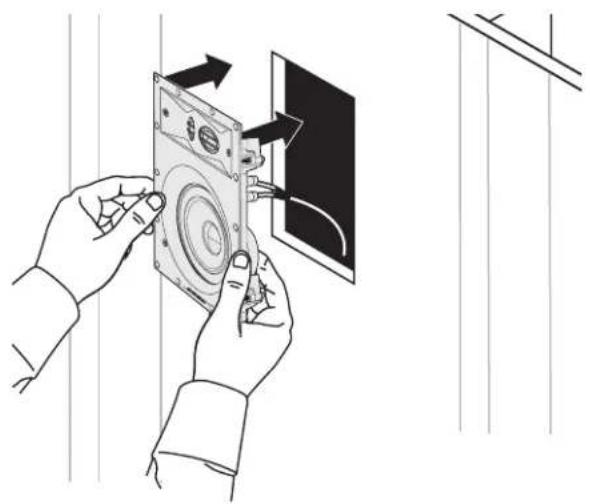

- Hold høyttaleren på kantene, og sett den inn i hullet.
Merk: Ikke trykk på de to små drivere på forsiden av høyttaleren. Dette kan føre til skade på høyttaleren.
Virtually Invisible® 691 høyttaler
FORSIKTIG: Enkelte former for isolasjon (for eksempel hestehår gips, avis, cellulose, eller blåst i materialer) kan utgjøre en risiko for antennelse. Pass på at du holder all isolasjon bort fra høyttalerne.

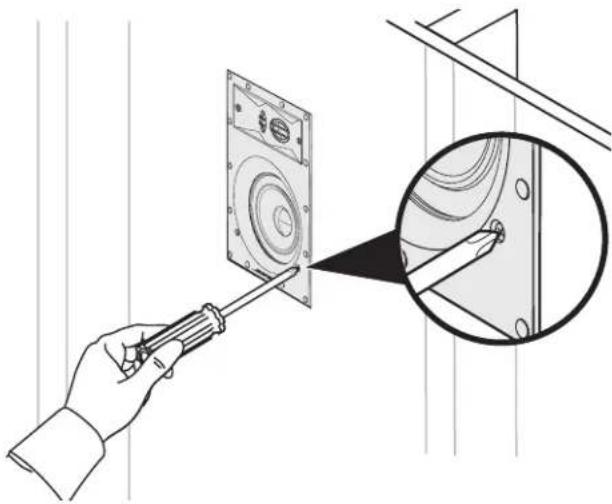

- Trekk til alle klemskruene med en stjerneskrujern.
Merk: Hvis du bruker et elektrisk bor, velger du den laveste innstillingen for dreiemoment.
Virtually Invisible® 691 høyttaler

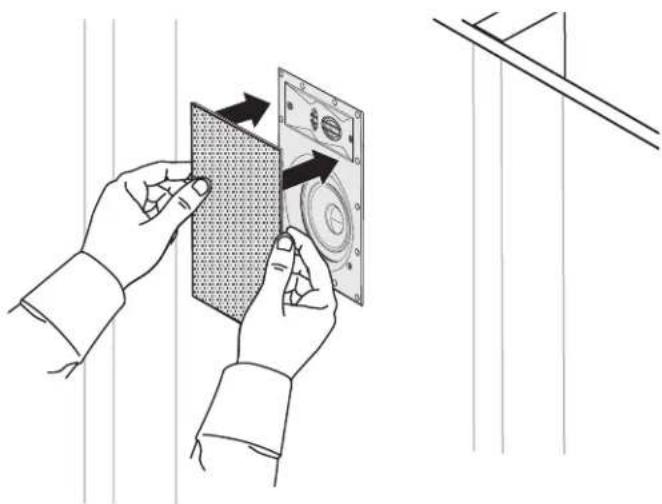

Feste fronten
Fronten festes med magneter til kanten av høyttaleren. Plasser fronten på høyttaleren.
Virtually Invisible® 691 høyttaler
Male fronten
Du kan male høyttalerfrontene før du fester dem til høyttalerne. Bose® er ikke ansvarlig for kvaliteten på vedheft eller kvaliteten på ikke-fabrikkpålagt maling.
- Lateksmaling og oljebasert arkitektonisk maling krever tynning for bruk med sprøytepistol. Se brukerveiledningen som følger med sprøytepistolen for veiledning.
- Vær forsiktig når du bruker en skarp gjenstand i hullene i fronten for å fjerne malingsklumper siden dette kan føre til skade på fronten.
Feilsøking
| Problem Gjør dette | |
| Ingen lyd fra høyttalere | Pass på at høyttalerkablene ikke ble koblet fra høyttalerne eller mottakeren/forsterkeren.Kontroller innstillingene på mottakeren/ forsterkeren. Se brukerveiledningen for mottakeren/forsterkeren for instruksjoner om innstillinger.Hvis andre stereohøyttalere er koblet til et annet sett med lydutganger på mottakeren/forsterkeren, velger du riktig A- eller B-høyttalerinnstilling for å samsvare A- eller B-utgangene som er koblet til høyttalerne. |
| Bare lyd fra én høyttaler | Midtstill balansekontrollen på mottakeren/ forsterkeren.Pass på at ingen ledninger fra de positive og negative terminalene på mottakeren/forsterkeren berører hverandre.Koble høyttalerkabelen fra mottaker-/ forsterkerkanalen og koble den til en annen kanal.Pass på at ingen ledninger fra de positive og negative terminalene berører hverandre.Koble høyttalerkabelen fra høyttaleren og koble den til en annen høyttaler. Hvis denne høyttaleren fungerer, trenger høyttaleren service. Se kontaktarket i esken.Erstatt og fest høyttalerkabelen på nytt hvis disse feilsøkingstrinnene ikke løser problemet. |
| Bassen eller diskanten er svak | Juster tonebalansen på mottakeren/forsterkeren.Pass på at det ikke er mellomrom mellom høyttalerrammen og veggoverflaten.Bytt ledningene som er koblet til de positive og negative terminalene på mottakeren/forsterkeren.Koble høyttalerkabelen fra mottaker-/ forsterkerkanalen og koble den til en annen kanal. |
| Spraking/støy fra høyttalerne | Pass på at ledningene er i god stand, er godt tilkoblet høyttaler og mottakeren/forsterkeren og ikke berører hverandre på tvers av terminalene.Koble musikkilden riktig til mottakeren/ forsterkeren.Se "Bare lyd fra én høyttaler". |
Tilbehør
Hvis du planlegger montering i en uferdig konstruksjon, bruk Bose® montasjepakke for nye konstruksjoner.
Pakken inneholder deler for to høyttalere og er designet for montering etter at bjelkene er montert og før veggplater er montert. Når montert, reserverer settet en plass for hver høyttaler og angir hvor høyttalerhullet skal plasseres i veggplaten.
Hvis du vil ha mer informasjon eller vil bestille tilbehør, kan du kontakte Bose kundestøtte. Se kontaktarket i esken.
Kundestøtte
Hvis du vil ha mer informasjon om hvordan du bruker systemet:
• Gå til owners.Bose.com
- Kontakt kundestøtten hos Bose. Se kontaktarket i esken.
Begrenset garanti
Systemet er dekket av en begrenset garanti. Du finner nærmere informasjon om den begrensede garantien på registreringskortet for produktet i esken. Se kortet for instruksjoner om hvordan du registrerer produktet. Hvis du ikke registrerer produktet, påvirker det ikke den begrensede garantirettigheten.
Garantiinformasjonen for dette produktet gjelder ikke i Australia og New Zealand. Se nettstedet vårt på www.Bose.com.au/warranty eller www.Bose.co.nz/warranty for informasjon om garantien i Australia og New Zealand.
Teknisk informasjon
Kompatibilitet
Kompatibel med forsterkere eller mottakere med 10-100 W per kanal / 4 til 8 ohm
Virtually Invisible^ 891: 50 W IEC kontinuerlig effekt, 6 ohm Virtually Invisible^ 691: 50 W IEC kontinuerlig effekt, 8 ohm
Dimensjoner for Virtually Invisible® 891:
292 mm x 197 mm x 90,4 mm (11,4" H x 7,75" B x 3,55" D)
Frontdimensjoner: 332 mm x 237 mm (13" H x 9,33" D)
Dimensjoner for vegghull: 295 mm x 201 mm (11,6" H x 7,9" D)
Dimensjoner for Virtually Invisible® 691:
220 mm x 146 mm x 82 mm (8,66" H x 5,74" B x 3,22" D)
Frontdimensjoner: 260 mm 186 mm (10,2" H x 7,3" B)
Dimensjoner for vegghull: 224 mm x 150 mm (8,8" H x 5,9" B)
Vekt
Virtually Invisible ^® 891: 2,37 kg (5,22 lb) hver
Virtually Invisible® 691: 1,5 kg (3,3 lb) hver
