HASZNÁLATI ÚTMUTATÓ NMD 3.7 B6 NEVADENT

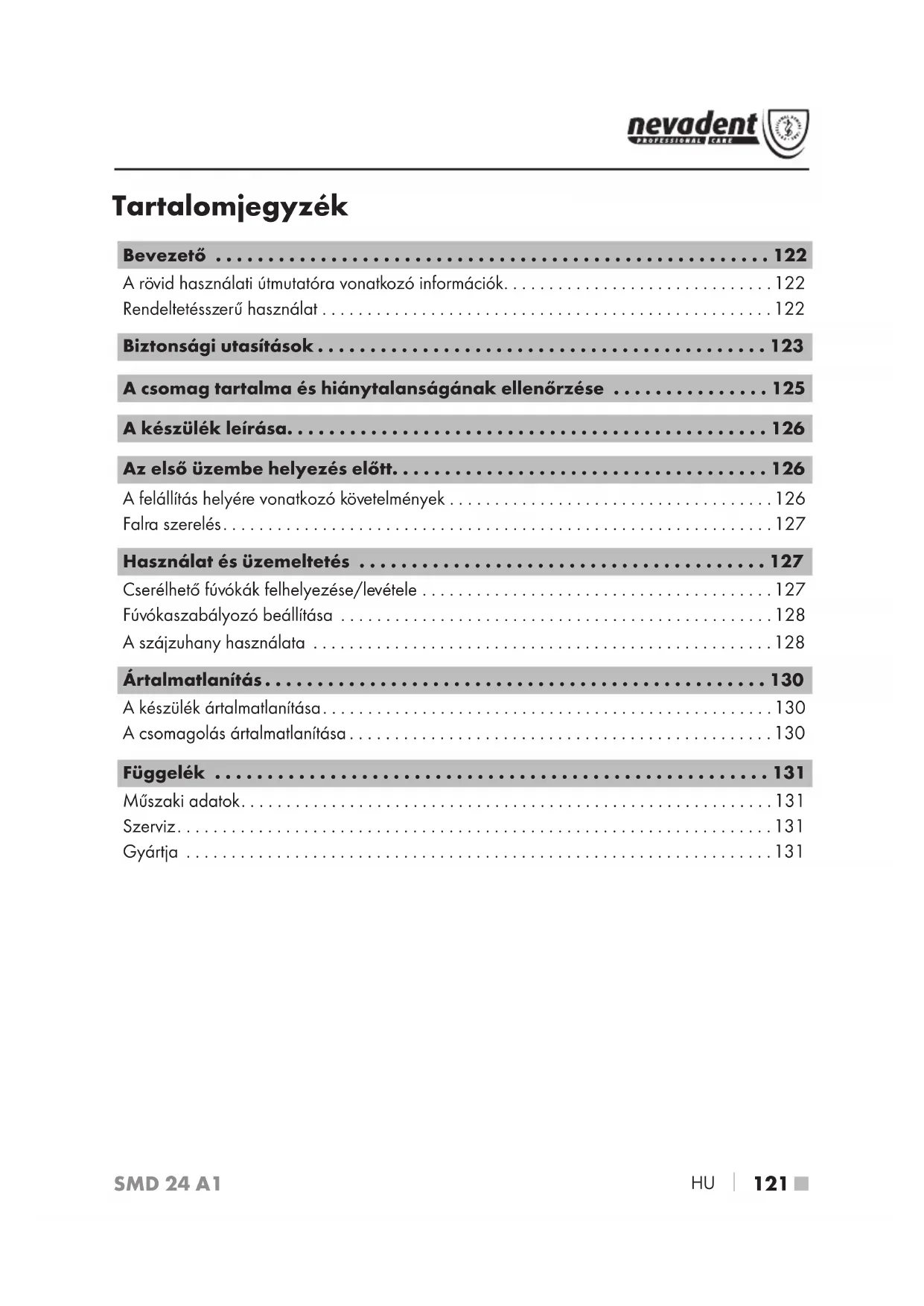

•  121 ■SMD 24 A1 Tartalomjegyzék Bevezető p. 122
• A rövid használati útmutatóra vonatkozó információk p. 122
• Rendeltetésszerű használat p. 122
• Biztonsági utasítások p. 123
• A csomag tartalma és hiánytalanságának ellenőrzése p. 125
• A készülék leírása p. 126
• Az első üzembe helyezés előtt p. 126
• A felállítás helyére vonatkozó követelmények p. 126
• Falra szerelés p. 127
• Használat és üzemeltetés p. 127
• Cserélhető fúvókák felhelyezése/levétele p. 127
• Fúvókaszabályozó beállítása p. 128
• A szájzuhany használata p. 128
• Ártalmatlanítás p. 130
• A készülék ártalmatlanítása p. 130
• A csomagolás ártalmatlanítása p. 130
• Függelék p. 131
• Műszaki adatok p. 131
• Szerviz p. 131
• Gyártja IB_385287_SMD24A1_LB8-short.indb 121IB_385287_SMD24A1_LB8-short.indb 121 27.10.2021 11:38:0427.10.2021 11:38:04■ 122  p. 131

Bevezető A rövid használati útmutatóra vonatkozó információk Ez a dokumentum a teljes használati útmutató rövidített nyomtatott változata. A QR-kód beolvasásával közvetlenül a Lidl-ügyfélszolgálati oldalra (www.lidl-service.com) kerül és a cikkszámot (IAN) 385287_2107 megadva megtekintheti és letöltheti a teljes használati útmutatót. FIGYELMEZTETÉS! A személyi sérülések és anyagi károk megelőzése érdekében vegye figyelembe a teljes használati útmutatót és a biztonsági utasításokat. A használati útmutató a termék része. A termék használata előtt ismerkedjen meg val- amennyi használati és biztonsági utasítással. Gondosan őrizze meg a rövid használati útmutatót és a készülék harmadik személynek továbbadása esetén adja át a termékhez tartozó valamennyi leírást is. Rendeltetésszerű használat Ez a készülék kizárólag emberek fogápolására és szájhigiéniájára alkalmas. Nem ipari vagy egészségügyi területen történő használatra tervezték és nem alkalmas állatok fo- gápolására. A készülék kizárólag magánháztartásokban használható. Más vagy ezen túlmenő használat rendeltetésellenesnek minősül. A nem rendeltetésszerű használatból, szakszerűtlen javítási munkákból, jogosulatlanul végzett módosításból vagy nem engedélyezett alkatrészek használatából eredő károk esetén semmilyen igény nem érvényesíthető. A kockázatot egyedül az üzemeltető viseli. IB_385287_SMD24A1_LB8-short.indb 122IB_385287_SMD24A1_LB8-short.indb 122 27.10.2021 11:38:0427.10.2021 11:38:04HU 

 123 ■SMD 24 A1 Biztonsági utasítások VESZÉLY! ÁRAMÜTÉS! ► A készüléket kizárólag az előírásoknak megfelelően telepített és könnyen elérhető 100–240V ∼, 50/60 Hz hálózati fe- szültségű csatlakozóaljzathoz csatlakoztassa. ► Ügyeljen arra, hogy a hálózati kábel ne sérüljön meg. Tartsa távol forró felületektől és úgy helyezze el, hogy ne sérüljön meg. ► Használat előtt ellenőrizze a készüléket, hogy nincs-e rajta külső, látható sérülés. Soha ne használja a készüléket, ha a kábel, a csatlakozódugó vagy a készülékház sérült. ► A veszélyek elkerülése érdekében a sérült csatlakozóvezeté- ket a gyártónak, a gyártó vevőszolgálatának vagy hasonló szakképzett személynek kell kicserélnie. ► Csak szakemberrel javíttassa a készüléket. Semmilyen körül- mények között ne nyissa ki saját maga a készüléket. A nem szakember által végzett beavatkozások sérüléseket okozhat- nak. ► Ne használja a készüléket fürdőkád/tusoló vagy vízzel töltött mosdó közelében. A víz közelsége még kikapcsolt készüléknél is veszélyt jelent. ► Soha ne nyúljon a készülékhez, ha az a vízbe esett. Először feltétlenül húzza ki hálózati csatlakozót a hálózati aljzatból! ► Soha ne merítse a csatlakoztatott készüléket vízbe vagy más folyadékba. ► Ne fogja meg a hálózati kábelt vagy a készüléket vizes vagy nedves kézzel. IB_385287_SMD24A1_LB8-short.indb 123IB_385287_SMD24A1_LB8-short.indb 123 27.10.2021 11:38:0427.10.2021 11:38:04■ 124 

VESZÉLY! ÁRAMÜTÉS! ► Ügyeljen arra, hogy működés közben a hálózati kábel soha ne legyen vizes vagy nedves. Úgy helyezze el a hálózati kábelt, hogy ne szorulhasson be és más módon se sérülhessen meg. ► Ne használja a hálózati kábelt hosszabbító kábellel; csatla- koztassa a hálózati kábelt közvetlenül a csatlakozóaljzatra. FIGYELMEZTETÉS! SÉRÜLÉSVESZÉLY! ► Ne cseréljen tartozékokat a készülék működése közben. ► Mindig zárt helyiségekben tárolja a készüléket. A balesetek megelőzése érdekében tárolja a készüléket használat után száraz helyen. ► A szájzuhanyt 8 év feletti gyermekek, valamint csökkent fizikai, érzékszervi vagy mentális képességű vagy tapaszta- lattal és/vagy tudással nem rendelkező személyek felügyelet mellett használhatják, vagy ha felvilágosították őket a készü- lék biztonságos használatáról és megértették az ebből eredő veszélyeket. Gyermekek nem játszhatnak a készülékkel. ► Kapcsolja ki a készüléket mielőtt leteszi vagy tartozékokat cserél. ► Úgy helyezze el a hálózati kábelt, hogy senki ne tudjon felbukni benne vagy rálépni. ► Minden tisztítás előtt húzza ki a hálózati csatlakozódugót a csatlakozóaljzatból. Ne a hálózati kábelt húzza, hanem min- dig a hálózati csatlakozódugót fogja meg, ha a készüléket le akarja választani az áramellátásról. IB_385287_SMD24A1_LB8-short.indb 124IB_385287_SMD24A1_LB8-short.indb 124 27.10.2021 11:38:0427.10.2021 11:38:04HU 

 125 ■SMD 24 A1 FIGYELEM! ANYAGI KÁROK! ► Csak a gyártó által ajánlott tartozékokat használjon. ► Ne szerelje át és ne változtassa meg önkényesen a készüléket. ► Feltétlenül ügyeljen arra, hogy a készüléket ne állítsa fűtőtest, tűzhely vagy más felhevült készülék vagy felület mellé. ► A készüléket csak hideg vagy legfeljebb 40°C-os, langyos csap- vízzel szabad használni. Szükség esetén adjon hozzá egy pár csepp szájvizet. A víztartály sosem lehet teljesen tele adalé- kanyagokkal, mint pl. szájvízzel vagy szájöblítővel. Ezek kárt tehetnek a készülékben.

A csomag tartalma és hiánytalanságának ellenőrzése ♦ Vegye ki a csomagolásból a készülék valamennyi részét és a rövid útmutatót. ♦ Távolítsa el az összes csomagolóanyagot, az esetleges fóliákat és címkéket. VESZÉLY ► A csomagolóanyag nem játékszer. Fulladásveszély! A készüléket az alábbi komponensekkel szállítjuk (ábrákat lásd a kihajtható oldalon): ▯ szájzuhany (fő készülék kézi egységgel és víztartállyal) ▯ 4 cserélhető fúvóka ▯ 2 tipli (

5 mm) ▯ 2 csavar (3 mm) ▯ rövid útmutató (ábra nélkül) TUDNIVALÓ ► Ellenőrizze a csomag tartalmát, hogy hiánytalan-e és nincs-e rajta látható sérülés. ► Hiányos szállítás vagy a nem megfelelő csomagolásból eredő, illetve a szállítás során keletkezett károk esetén forduljon az ügyfélszolgálathoz (lásd a Szerviz fejezetet). IB_385287_SMD24A1_LB8-short.indb 125IB_385287_SMD24A1_LB8-short.indb 125 27.10.2021 11:38:0727.10.2021 11:38:07■ 126 

A készülék leírása (képeket lásd a kihajtható oldalon) 1 fúvókaszabályozó 2 cserélhető fúvóka 3 vízsugár be-, kikapcsoló I/0 4 kézi egység 5 kézi egység helye 6 akasztófülek 7 rögzítőcsap 8 csavar 9 tipli

cserélhető fúvóka kireteszelő gombja q hálózati kábel (csatlakozódugóval) w fő készülék e víztartály r forgókapcsoló (be-, kikapcsoló és víznyomás-szabályozó) t víztartály fedél z tárolórekesz cserélhető fúvókákhoz u tárolórekesz fedél Az első üzembe helyezés előtt A felállítás helyére vonatkozó követelmények A készülék biztonságos és hibátlan működéséhez a felállítás helyére vonatkozóan az alábbi feltételeknek kell teljesülniük: ► A készüléket csak száraz helyiségben, szabadon álló helyzetben szabad működtetni. A készüléket vízszintes, egyenletes és stabil felületen kell felállítani. ► Nedves helyiségekben, különösen víz közelében, a készüléket megfelelően rögzíteni kell, nehogy véletlenül a vízbe essen. ► A hálózati csatlakozóaljzatnak könnyen elérhetőnek kell lenni, hogy vészhelyzet esetén a hálózati kábelt könnyen ki lehessen húzni. IB_385287_SMD24A1_LB8-short.indb 126IB_385287_SMD24A1_LB8-short.indb 126 27.10.2021 11:38:0727.10.2021 11:38:07HU 

 127 ■SMD 24 A1 Falra szerelés TUDNIVALÓ ► A falra szerelés előtt győződjön meg arról, hogy nincs-e kábel vagy cső azon a területen, ahová a készüléket fel szeretné akasztani.

1. Jelöljön ki a falon két fúrási pontot egymástól 7,2 cm távolságra és fúrja ki a bejelölt

furatokat egy 5mm-es fúró segítségével. Ügyeljen arra, hogy a közelben legyen elérhető csatlakozóaljzat.

2. Tolja a mellékelt két tiplit

9 a fúrt lyukakba és csavarozza a mellékelt két csavart 8 a tiplikbe 9. Közben ügyeljen arra, hogy a csavarok 8 még kb. 3 mm-re kiálljanak a fúrt lyukakból.

3. A készülék hátoldalán a jobb oldali akasztófülben

6 van egy rögzítőcsap 7, amely megakadályozza, hogy a készülék leváljon a csavarokról 8. Nyomja kissé hátra a rögzítőcsapot 7, amíg egy kattanást hall. Ezután húzza a rögzítőcsapot 7 kicsit lefelé az akasztófülből 6.

4. Tolja a készüléket a csavarokra

8 úgy, hogy a csavarok 8 a készülék hátulján lévő akasztófülekbe 6 nyúljanak. Ezután nyomja lefelé a készüléket úgy, hogy a csavarok 8 az akasztófülek 6 sínjébe csússzanak és a készülék stabilan legyen a csavarokon 8.

5. Tolja a rögzítőcsapot

7 felfelé, amíg hallhatóan bekattan az akasztófülbe 6.

6. Csatlakoztassa a hálózati kábel

q hálózati csatlakozódugóját egy csatlakozóaljzathoz. Használat és üzemeltetés Cserélhető fúvókák felhelyezése/levétele TUDNIVALÓ ► Mindennapos használat esetén legfeljebb hat havonta cserélje ki a cserélhető fúvókákat

► Csak eredeti cserélhető fúvókákat használjon

♦ Ügyeljen arra, hogy a készülék ki legyen kapcsolva, mielőtt a cserélhető fúvókát

felhelyezi vagy leveszi. ♦ Helyezze a cserélhető fúvókát 2 a kézi egységre 4. Nyomja a cserélhető fúvókát 2 a nyílásba, amíg a cserélhető fúvóka 2 hallhatóan bekattan a kézi egységbe 4. Köz- ben ügyeljen a cserélhető fúvóka 2 alsó végén lévő vezetőorr és a kézi egységen 4 lévő nyílás megfelelő vágatának helyes pozíciójára. ♦ A cserélhető fúvóka 2 levételéhez nyomja meg a kireteszelő gombot 0 a kézi egysé- gen 4, majd húzza le a cserélhető fúvókát 2 a kézi egységről 4. IB_385287_SMD24A1_LB8-short.indb 127IB_385287_SMD24A1_LB8-short.indb 127 27.10.2021 11:38:0727.10.2021 11:38:07■ 128 

Fúvókaszabályozó beállítása A fúvókaszabályozó 1 segítségével a cserélhető fúvóka 2 fején két különböző fúvóka- funkció közül választhat: ♦ Forgassa el a fúvókaszabályozót 1 az ujjaival az óramutató járásával ellentétes irányba nehezen elérhető helyeken az ételmaradványok egyetlen vízsugárral történő célzott eltávolítása céljából. ♦ Forgassa el a fúvókaszabályozót 1 az ujjaival az óramutató járásával megegyező irányba a fogíny több sugárral történő masszírozása céljából. A szájzuhany használata FIGYELEM - ANYAGI KÁR VESZÉLYE! ► A víztartály e feltöltéséhez csak tiszta vizet használjon. Szükség esetén adjon hozzá egy pár csepp szájvizet. A víztartály e sosem lehet teljesen tele adaléka- nyagokkal, mint pl. szájvízzel vagy szájöblítővel. ► Csak hideg vagy legfeljebb 40°C-os langyos csapvizet használjon. Ne töltsön forró vizet a víztartályba

TUDNIVALÓ ► A készülék használata nem helyettesíti a fogkefével és fogkrémmel végzett minden- napi fogtisztítást. A készüléket csak a fogkefével és fogkrémmel végzett mindennapi fogtisztítás kiegészítéseként használja. ► A készüléket mindig csak legfeljebb 2 percig, ill. csak addig használja, amíg elfogy a víz a teletöltött víztartályból (600 ml). Egy teletöltött víztartály (600 ml) a készülék 1. fokozaton történő működtetése esetén kb. 150 másodpercig, 5. fokozaton kb. 110 másodpercig elegendő. ► A fogíny kezdetben kissé vérezhet a szokatlan ingerlés miatt, ez nem szokatlan. Ha ez több mint két hétig tart, forduljon fogorvosához. ► A készülék használata előtt kérdezze meg fogorvosát, ha súlyos fogágybetegségben szenved, sérülései vagy fekélyei vannak a szájnyálkahártyában vagy az elmúlt két hónapban fogsebészeti beavatkozáson esett át. ♦ Vegye le a víztartályt e a fő készülékről w és nyissa fel a víztartály e fedelét t. Töltsön hideg vagy langyos vizet a víztartályba e. Közben ügyeljen arra, hogy a víztartályt e legfeljebb a legfelső töltésszint-jelölésig 600 ml töltse. Ezt követően zárja le a víztartályt e a fedéllel t és helyezze a víztartályt e a fő készülékbe w. IB_385287_SMD24A1_LB8-short.indb 128IB_385287_SMD24A1_LB8-short.indb 128 27.10.2021 11:38:0727.10.2021 11:38:07HU 

 129 ■SMD 24 A1 ♦ Helyezze a cserélhető fúvókát 2 a kézi egységre 4. Nyomja a cserélhető fúvókát 2 a nyílásba, amíg a cserélhető fúvóka 2 hallhatóan bekattan a kézi egységbe 4. Köz- ben ügyeljen a cserélhető fúvóka 2 alsó végén lévő vezetőorr helyes pozíciójára és a megfelelő vágatra a kézi egységen 4 lévő nyílásban. ♦ Kapcsolja be a fő készüléket w; ehhez állítsa be a forgókapcsolón r a víznyomás kívánt erősségét 1‒5 (1 = kímélő, 5 = erőteljes). ♦ Vezesse be a cserélhető fúvókát 2 a kissé nyitott szájba. Hajoljon egy mosdókagyló fölé, hogy a víz a mosdókagylóba tudjon folyni. TUDNIVALÓ ► Először kezdje alacsony fokozattal, hogy a fogínye hozzá tudjon szokni a vízsugárhoz. Fokozatosan növelje a vízsugár erősségét. Ha a nyomás kellemetlenné válik, akkor ismét válasszon alacsonyabb fokozatot. ► A kézi egységet 4 csak a szájában kapcsolja be, hogy a víz ne fröccsenjen mindenhová. ♦ Kapcsolja be a kézi egységet 4 úgy, hogy állítsa a vízsugár be-, kikapcsolót I/0 3 a kézi egységen 4 I állásba. ♦ A tisztításhoz irányítsa a vízsugarat a fogak közti résekbe és a fogak szélére. Tartsa a cserélhető fúvókát 2 úgy, hogy a vízsugár el tudja távolítani az ételmaradványokat a fogínyről. Mozgassa a cserélhető fúvókát 2 lassan a fogak széle mentén fogrésről fogrésre. Tisztítsa meg ilyen módon a fogak belső és külső oldalát. ♦ Kezdje a felső állkapocs rágófogainak elülső oldalával és vezesse a cserélhető fúvó- kát 2 a fogak széle mentén egyik oldalról a másikra. Ismételje meg a folyamatot a felső állkapocs fogainak belső oldalával, valamint az alsó állkapocs fogainak belső és külső oldalával. IB_385287_SMD24A1_LB8-short.indb 129IB_385287_SMD24A1_LB8-short.indb 129 27.10.2021 11:38:0727.10.2021 11:38:07■ 130 

Ártalmatlanítás A készülék ártalmatlanítása Az áthúzott kerekes szeméttároló itt látható szimbóluma azt jelzi, hogy ez a termék a 2012/19/EU irányelv hatálya alá tartozik. Ez az irányelv kimondja, hogy a terméket életciklusa végén nem szabad a szokásos háztartási hulladékkal ártalmat- lanítani, hanem azt külön létrehozott gyűjtőhelyen, újrahasznosító központokban vagy hulladékkezelő üzemben kell leadni. Ez az ártalmatlanítás az Ön számára díjtalan. Kímélje a környezetet és ártalmatlanítson szakszerűen. Az elhasználódott termék ártalmatlanításának lehetőségeiről tájékozódjon települése önkormányzatánál vagy a városi önkormányzatnál. A termék újrahasznosítható, kiterjesztett gyártói felelősség körébe tartozik és külön kell gyűjteni. A csomagolás ártalmatlanítása A csomagolóanyagokat környezetbarát és hulladék-ártalmatlanítási szempontok szerint választottuk ki és ezért újrahasznosíthatók. Ártalmatlanítsa a feleslegessé vált csomagolóanyagokat a hatályos helyi előírások- nak megfelelően. Ártalmatlanítsa a csomagolást környezetbarát módon. Vegye figyelembe a különböző csomagolóanyagokon lévő jelzéseket és adott esetben válassza külön azokat. A csomagolóanyagok rövidítésekkel (a) és számjegyekkel (b) vannak megjelölve, az alábbi jelentéssel: 1–7: műanyagok, 20–22: papír és karton, 80–98: kompozit anyagok. IB_385287_SMD24A1_LB8-short.indb 130IB_385287_SMD24A1_LB8-short.indb 130 27.10.2021 11:38:1227.10.2021 11:38:12HU 

 131 ■SMD 24 A1 Függelék Műszaki adatok Tápfeszültség 100–240 V ∼ (váltóáram), 50/60 Hz Teljesítményfelvétel 24 W Védelmi osztály II/ (dupla szigetelés) Védettség IPX4 (minden irányból fröccsenő víz elleni védelem) TUDNIVALÓ ► A felhasználó részéről nincs szükség közbeavatkozásra a termék 50 és 60 Hz közötti átállításához. A termék 50 és 60 Hz-en egyaránt működik. Szerviz Szerviz Magyarország Tel.: 06800 21225 E-Mail: kompernass@lidl.hu IAN 385287_2107 Gyártja Ügyeljen arra, hogy az alábbi cím nem a szerviz címe. Először forduljon a megjelölt szervizhcez.
