HASZNÁLATI ÚTMUTATÓ 0731 AA SKIL

EU konformitási nyilatkozat Szegélynyíró Cikkszám Egyedüli felelőséggel kijelentjük, hogy a megnevezett termékek megfelelnek az alábbiakban felsorolásra kerülő irányelvek és rendeletek valamennyi idevágó előírásainak és megfelelnek a következő szabványoknak.

2000/14/EK: Mért hangteljesítmény-szint 95,3 dB(A), K szórás = 1,1 dB, garantált hangteljesítmény-szint 96 dB(A); a konformitás kiértékelési eljárást lásd a VI függelékben Termékkategória: 33 Bejelentett szervezet: DEKRA Certification BV (0344), Meander 1051, 6825 MJ Arnhem, NL Műszaki dokumentumok megőrzési pontja:*

Szegélynyíró 0731 BEVEZETÉS

• A készüléket bokrok alatt, valamint fűnyíró géppel elérhetetlen lejtőkön és szegélyeken lévő fű és gyom nyírására tervezték

• Ez a szerszám nem professzionális használatra készült

• Ellenőrizze, hogy a csomag tartalmazza-e az ábrán látható összes alkatrészt 2

• Hiányzó vagy sérült alkatrész esetén forduljon a kereskedőhöz

• A használat előtt gondosan olvassa el ezt a kézikönyvet és tartsa meg, hogy később is használhassa 3

• Kísérje különös figyelemmel a biztonsági utasításokat és figyelmeztetéseket; ennek elmulasztása súlyos sérülést okozhat

A Vezetőfogantyú B Gomb a vezetőfogantyú beállításához C Védőburkolat D Tápkábelt rögzítő horog E Alsó cső F Kioldó gomb G Indítókapcsoló H Virágvédő kengyel J Szálvágó penge K Orsósapka L Szellőzőnyílások M Tároló sín (csavar nélkül) N Tárolóhorog BIZTONSÁG

ÁLTALÁNOS TUDNIVALÓK

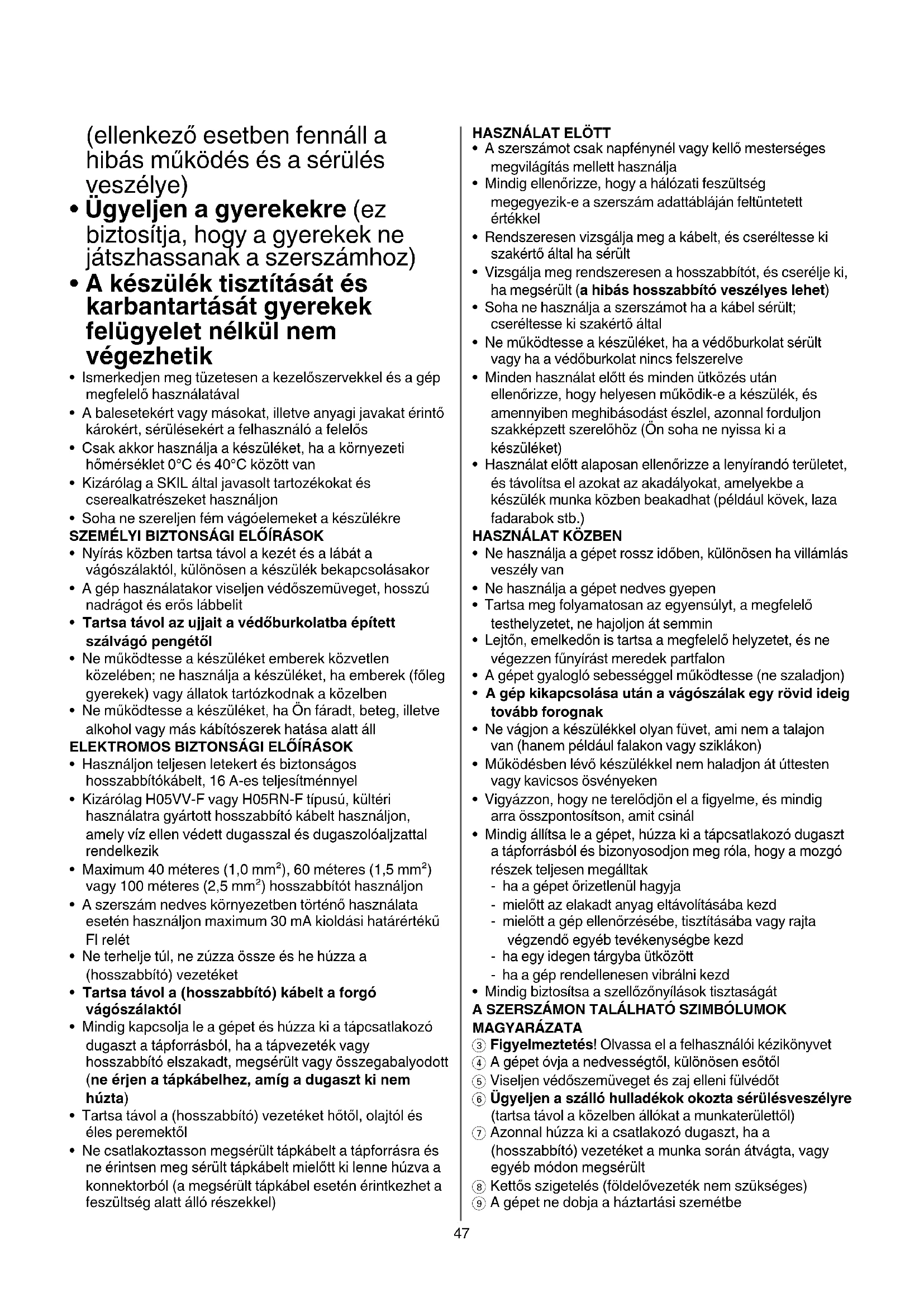

• Ezt a készüléket legalább 8 éves gyerekek és olyan személyek is használhatják, akiknek a fizikai, érzékelési, vagy értelmi képességeik korlátozottak, vagy nincsenek meg a megfelelő tapasztalataik, illetve tudásuk, ha az ilyen személyekre a biztonságukért felelős más személy felügyel, vagy a készülék biztonságos kezelésére kioktatta őket és megértették az azzal kapcsolatos veszélyeket47 (ellenkező esetben fennáll a hibás működés és a sérülés veszélye)

• Ügyeljen a gyerekekre (ez biztosítja, hogy a gyerekek ne játszhassanak a szerszámhoz)

• A készülék tisztítását és karbantartását gyerekek felügyelet nélkül nem végezhetik

• Ismerkedjen meg tüzetesen a kezelőszervekkel és a gép megfelelő használatával

• A balesetekért vagy másokat, illetve anyagi javakat érintő károkért, sérülésekért a felhasználó a felelős

• Csak akkor használja a készüléket, ha a környezeti hőmérséklet 0°C és 40°C között van

• Kizárólag a SKIL által javasolt tartozékokat és cserealkatrészeket használjon

• Soha ne szereljen fém vágóelemeket a készülékre SZEMÉLYI BIZTONSÁGI ELŐÍRÁSOK

• Nyírás közben tartsa távol a kezét és a lábát a vágószálaktól, különösen a készülék bekapcsolásakor

• A gép használatakor viseljen védőszemüveget, hosszú nadrágot és erős lábbelit

• Tartsa távol az ujjait a védőburkolatba épített szálvágó pengétől

• Ne működtesse a készüléket emberek közvetlen közelében; ne használja a készüléket, ha emberek (főleg gyerekek) vagy állatok tartózkodnak a közelben

• Ne működtesse a készüléket, ha Ön fáradt, beteg, illetve alkohol vagy más kábítószerek hatása alatt áll

ELEKTROMOS BIZTONSÁGI ELŐÍRÁSOK

• Használjon teljesen letekert és biztonságos hosszabbítókábelt, 16 A-es teljesítménnyel

• Kizárólag H05VV-F vagy H05RN-F típusú, kültéri használatra gyártott hosszabbító kábelt használjon, amely víz ellen védett dugasszal és dugaszolóaljzattal rendelkezik

• Maximum 40 méteres (1,0 mm²), 60 méteres (1,5 mm²) vagy 100 méteres (2,5 mm²) hosszabbítót használjon

• A szerszám nedves környezetben történő használata esetén használjon maximum 30 mA kioldási határértékű FI relét

• Ne terhelje túl, ne zúzza össze és he húzza a (hosszabbító) vezetéket

• Tartsa távol a (hosszabbító) kábelt a forgó vágószálaktól

• Mindig kapcsolja le a gépet és húzza ki a tápcsatlakozó dugaszt a tápforrásból, ha a tápvezeték vagy hosszabbító elszakadt, megsérült vagy összegabalyodott (ne érjen a tápkábelhez, amíg a dugaszt ki nem húzta)

• Tartsa távol a (hosszabbító) vezetéket hőtől, olajtól és éles peremektől

• Ne csatlakoztasson megsérült tápkábelt a tápforrásra és ne érintsen meg sérült tápkábelt mielőtt ki lenne húzva a konnektorból (a megsérült tápkábel esetén érintkezhet a feszültség alatt álló részekkel)

• A szerszámot csak napfénynél vagy kellő mesterséges megvilágítás mellett használja

• Mindig ellenőrizze, hogy a hálózati feszültség megegyezik-e a szerszám adattábláján feltüntetett értékkel

• Rendszeresen vizsgálja meg a kábelt, és cseréltesse ki szakértő által ha sérült

• Vizsgálja meg rendszeresen a hosszabbítót, és cserélje ki, ha megsérült (a hibás hosszabbító veszélyes lehet)

• Soha ne használja a szerszámot ha a kábel sérült; cseréltesse ki szakértő által

• Ne működtesse a készüléket, ha a védőburkolat sérült vagy ha a védőburkolat nincs felszerelve

• Minden használat előtt és minden ütközés után ellenőrizze, hogy helyesen működik-e a készülék, és amennyiben meghibásodást észlel, azonnal forduljon szakképzett szerelőhöz (Ön soha ne nyissa ki a készüléket)

• Használat előtt alaposan ellenőrizze a lenyírandó területet, és távolítsa el azokat az akadályokat, amelyekbe a készülék munka közben beakadhat (például kövek, laza fadarabok stb.)

• Ne használja a gépet rossz időben, különösen ha villámlás veszély van

• Ne használja a gépet nedves gyepen

• Tartsa meg folyamatosan az egyensúlyt, a megfelelő testhelyzetet, ne hajoljon át semmin

• Lejtőn, emelkedőn is tartsa a megfelelő helyzetet, és ne végezzen fűnyírást meredek partfalon

• A gépet gyalogló sebességgel működtesse (ne szaladjon)

• A gép kikapcsolása után a vágószálak egy rövid ideig tovább forognak

• Ne vágjon a készülékkel olyan füvet, ami nem a talajon van (hanem például falakon vagy sziklákon)

• Működésben lévő készülékkel nem haladjon át úttesten vagy kavicsos ösvényeken

• Vigyázzon, hogy ne terelődjön el a figyelme, és mindig arra összpontosítson, amit csinál

• Mindig állítsa le a gépet, húzza ki a tápcsatlakozó dugaszt a tápforrásból és bizonyosodjon meg róla, hogy a mozgó részek teljesen megálltak - ha a gépet őrizetlenül hagyja - mielőtt az elakadt anyag eltávolításába kezd - mielőtt a gép ellenőrzésébe, tisztításába vagy rajta végzendő egyéb tevékenységbe kezd - ha egy idegen tárgyba ütközött - ha a gép rendellenesen vibrálni kezd

• Mindig biztosítsa a szellőzőnyílások tisztaságát A SZERSZÁMON TALÁLHATÓ SZIMBÓLUMOK MAGYARÁZATA 3 Figyelmeztetés! Olvassa el a felhasználói kézikönyvet 4 A gépet óvja a nedvességtől, különösen esőtől 5 Viseljen védőszemüveget és zaj elleni fülvédőt 6 Ügyeljen a szálló hulladékok okozta sérülésveszélyre (tartsa távol a közelben állókat a munkaterülettől) 7 Azonnal húzza ki a csatlakozó dugaszt, ha a (hosszabbító) vezetéket a munka során átvágta, vagy egyéb módon megsérült 8 Kettős szigetelés (földelővezeték nem szükséges) 9 A gépet ne dobja a háztartási szemétbe48 KEZELÉS

• Összeszerelési útmutató 0 - a rajzokon szereplő számok sorrendje megfelel a szerszám összeszerelésekor végrehajtandó lépések sorrendjének - a vezetőfogantyú A 2 beállítható a gomb B 2 lazításával/meghúzásával ! ne használja a készüléket az C 2 védőburkolat nélkül ! minden csavart és anyát jól húzzon meg

• Tápkábelt rögzítő horog ! - akassza be a tápkábelből képzett hurkot a horogba D az ábra szerint - a biztos rögzítéshez húzza feszesre a vezetéket

• Magasságbeállítás @ A magasság beállítása úgy, hogy az elöl lévő karja a nyírás közben egyenes legyen - a gomb megnyomásával E oldja ki a csövet F - húzza ki a csövet E a kívánt magasságra (3 pozíció)

• Be/Ki # - kapcsolja be a szerszámot az G indítókapcsoló lenyomásával - kapcsolja ki a szerszámot az G indítókapcsoló felengedésével ! a készülék kikapcsolása után a vágószálak néhány másodpercig még tovább forognak - az ismételt bekapcsolás előtt hagyja, hogy a vágószálak teljesen megálljanak ! ne végezzen gyors be- és kikapcsolást

• Nyírás ! gondoskodjon arról, hogy a munkaterületen ne legyenek kövek, hulladékok vagy más idegen anyagok ! csak akkor kezdje meg a nyírást, ha a készülék már teljes sebességgel működik - kezdje a munkát a tápcsatlakozó aljzat közelében, és távolodjon tőle a munka során - a magas fű nyírását rétegesen végezze (mindig felülről kezdve) - csak a vágószál hegyével végezze a nyírást - ne nyírjon nedves vagy vizes füvet - vigyázzon, hogy a levágott fű ne tömítse el az orsót (ne végezzen erőteljes vágásokat) - ne terhelje túl a készüléket - a fák és a bokrok körül óvatosan dolgozzon, hogy azok ne érintkezzenek a vágószálakkal - használja a virágvédő kengyelt H $ a virágos megóvására - tartsa távol a készüléket a szilárd tárgyaktól, hogy védje a vágószálakat a túlzott kopással szemben - ügyeljen a készülék visszarúgására, ha az szilárd tárgyakhoz ér

• A gép vezetése és tartása % - magas fű nyírásakor lassan lengesse a készüléket jobbról balra, majd pedig balról jobbra - alacsonyabb fű nyírásakor döntse meg a készüléket az ábra szerint - szegélynyíráskor fordítsa el a vágófejet 180°-os szögben az ábra szerint (csak akkor lehetséges, ha az alsó cső E a három magassági pozíció egyikében van rögzítve) - fogja mindkét kézben keményen a szerszámot, hogy ilyenképpen mindig teljesen ura legyen az eszköznek - tartson meg egy állandó munkavégzési helyzetet - tartsa mindig kellőképpen távol a készüléket a testétől

• Száladagolás ^ - két vágószál jelenik meg, amelyeket a szálvágó penge J megfelelő hosszúságúra vág valahányszor a szerszámot bekapcsolja ! vigyázzon, hogy ne okozzon sérülést a szálvágó penge J - a száladagolás után és a készülék bekapcsolása előtt mindig állítsa vissza a készüléket a normál üzemi helyzetbe - a teljes vágókör fenntartása érdekében rendszeresen végezze el a száladagolást - ha a motor terhelés nélkül működik, de nem történik fűnyírás, a vágószálak elkopnak vagy elszakadnak; tekercselje vissza az orsót vagy cserélje ki az orsórendszert

• Az orsó visszatekercselése & Ha a vágószálak nem bújnak ki az orsósapkából K ! kapcsolja ki a gépet és húzza ki a csatlakozódugót - vegye ki az orsórendszert a készülékből, majd pedig vegye ki az orsót az orsósapkából K - tekercselje vissza szorosan és egyenletes rétegekben a vágószálakat a nyíl irányában - illessze be a két szálat az X jelzésű orsónyílásokba, és gondoskodjon megfelelő rögzítésükről (hagyjon elegendő szálhosszúságot) - vezesse át a két szálat az Y jelzésű orsónyílásokon, mielőtt visszatenné a visszatekercselt orsót az orsósapkába K ! ügyeljen arra, hogy az orsó biztonságosan a helyén legyen, majd pedig erős meghúzással engedje ki a szálakat az X jelzésű nyílásokból - szerelje vissza az orsórendszert a készülékre (fordítsa el az orsót az óramutató járásával egyező irányba, hogy a helyére kattanjon) *

• Az orsó cseréje * ! kapcsolja ki a gépet és húzza ki a csatlakozódugót - egyszerűen távolítsa el/szerelje fel a régi/új orsó az ábra szerint - az orsót cseréje után legalább egy percig terhelés nélkül végezzen próbaüzemet a készülék megfelelő működésének ellenőrzése céljából ! győződjön meg róla, hogy a gépet ki legyen kapcsolva mielőtt a hálózati csatlakozóba bedugja

KARBANTARTÁS / SZERVIZ

• A szerszám nem professzionális használatra készült

• Mindig állítsa le a gépet, húzza ki a tápcsatlakozó dugaszt a tápforrásból és bizonyosodjon meg róla, hogy a mozgó részek teljesen megálltak

• Mindig tartsa tisztán a gépet és a vezetéket (különös tekintettel a szellőzőnyílásokra ) - a készülék tisztítását nedves, puha törlőkendővel végezze (ne használjon tisztítószert vagy oldószert) - használat után tisztítsa meg a szálvágó pengét J 2 és a védőburkolatot C 249 - rendszeresen tisztítsa meg a szellőző nyílásokat L 2 kefével vagy sűrített levegővel

• Rendszeresen ellenőrizze a vágófej állapotát, valamint a csavarok és a csavaranyák meghúzott állapotát

• Rendszeresen ellenőrizze, hogy nincsenek-e kopott, elhasználódott alkatrészek, azokat javíttassa meg, cseréltesse ki szükség szerint

• Tárolás ( - a szerszám beltéri száraz és zárt helyen tárolja, ahol gyermekek nem férhetnek hozzá - a tároló sínt M rögzítse a falra 4 csavarral (nem tartozék) megfelelően vízszintezve és biztonságosan

• Ha a gép a gondos gyártási és ellenőrzési eljárás ellenére egyszer mégis meghibásodna, akkor a javítással csak SKIL elektromos kéziszerszám-műhely ügyfélszolgálatát szabad megbízni - küldje az összeszerelt gépet a vásárlást bizonyító számlával együtt a kereskedő vagy a legközelebbi SKIL szervizállomás címére (a címlista és a gép szervizdiagramja a www.skil.com címen található)

• Az alábbi lista a hibajelenségeket, azok lehetséges okait és az elhárítás módját ismerteti (ha ezek között nem található az észlelt hibajelenség, forduljon a márkakereskedőhöz vagy szakszervizhez) ! a készüléket először kapcsolja ki, majd húzza ki a konnektorból, mielőtt a hiba elhárításába kezdene ★ A gép nem működik - hibás a tápcsatlakozó aljzat -> használjon másik aljzatot - a hosszabbító vezeték megsérült -> cserélje ki ★ A szerszám szakaszosan működik - belső vezetékhiba -> forduljon a márkakereskedőhöz/ szakszervizhez - be-/kikapcsoló gomb hibája -> forduljon a márkakereskedőhöz/szakszervizhez ★ A készülék rendellenesen vibrál - túl magas a fű -> nyírjon fokozatosan ★ A készülék nem vág - a szál túl rövid/elszakadt -> adagolja a szálat a szerszám ki- és bekapcsolásával ★ A szál nem adagolható - az orsó üres -> cserélje ki az orsót - a szál összegubancolódott az orsó belsejében -> ellenőrizze az orsót; szükség esetén tekercselje vissza ★ A szál állandóan elszakad - a szál összegubancolódott az orsó belsejében -> ellenőrizze az orsót; szükség esetén tekercselje vissza - a nyírógép helytelen használata -> csak a szál hegyével végezze a nyírást; kerülje ki a köveket, falakat és más kemény tárgyakat; adagolja rendszeresen a szálat KÖRNYEZET

• Az elektromos kéziszerszámokat, tartozékokat és csomagolást ne dobja a háztartási szemétbe (csak EU-országok számára) - a használt villamos és elektronikai készülékekről szóló 2012/19/EK irányelv és annak a nemzeti jogba való átültetése szerint az elhasznált elektromos kéziszerszámokat külön kell gyűjteni, és környezetbarát módon újra kell hasznosítani - erre emlékeztet a 9 jelzés, amennyiben felmerül az intézkedésre való igény

• Az EN 60335 alapján végzett mérések szerint ezen készülék hangnyomás szintje 84 dB(A) a hangteljesítmény szintje 95 dB(A) (normál eltérés: 1 dB), a rezgésszám 2,9 m/s² (a három irány vektorösszege; szórás K = 1,5 m/s²)

• A rezgés-kibocsátási szint mérése az EN 60335 szabványban meghatározott szabványosított teszttel összhangban történt; ez egy eszköznek egy másik eszközzel történő összehasonlítására, illetve a rezgésnek való kitettség előzetes felmérésére használható fel az eszköznek az említett alkalmazásokra történő felhasználása során - az eszköznek eltérő alkalmazásokra, vagy eltérő, illetve rosszul karbantartott tartozékokkal történő felhasználása jelentősen emelheti a kitettség szintjét - az idő, amikor az eszköz ki van kapcsolva, vagy amikor ugyan működik, de ténylegesen nem végez munkát, jelentősen csökkentheti a kitettség szintjét ! az eszköz és tartozékai karbantartásával, kezének melegen tartásával, és munkavégzésének megszervezésével védje meg magát a rezgések hatásaitól
