Tipo de produto	Aparador de grama elétrico
Marca	Skil
Modelo	0731 AA
Alimentação	230 V ~ 50 Hz
Dupla isolação	Sim (não requer aterramento)
Proteção de corte	Integrada com lâmina de corte do fio
Cabo ajustável	Sim, com botão de ajuste
Altura ajustável	3 posições no tubo inferior
Cabeça de corte orientável	Rotação 180° para bordas
Alimentação do fio	Automática ao ligar
Bobina	Rebobinável ou substituível
Proteção para flores	Inclusa
Dispositivo de imobilização do cabo	Sim
Nível sonoro (pressão)	84 dB(A)
Nível sonoro (potência)	95 dB(A)
Vibração	2,9 m/s²
Peso estimado	Aproximadamente 2,5 kg
Uso	Doméstico (não profissional)
Manutenção	Limpeza com pano úmido, verificação dos parafusos
Armazenamento	Trilho de parede e gancho incluídos

Perguntas frequentes - 0731 AA SKIL

Como ligar a ferramenta?

Certifique-se de que a ferramenta está montada e conectada corretamente. Pressione o gatilho G para ligar. Solte o gatilho para parar. Deixe o fio parar completamente antes de colocar a ferramenta.

Como ajustar a altura?

Destrave o tubo inferior E pressionando o botão F. Puxe ou empurre o tubo até uma das três posições. Solte o botão para travar. Ajuste para que seu antebraço fique reto durante o corte.

Como substituir o fio de corte?

Pare a ferramenta e desconecte a tomada. Remova o sistema de bobina da ferramenta. Substitua a bobina vazia por uma nova (ou rebobine o fio novo). Monte a bobina e gire-a no sentido horário até ouvir um clique. Realize um teste de funcionamento em vazio por pelo menos um minuto.

Por que o fio não sai automaticamente?

Isso pode ser devido a uma bobina vazia ou a um fio embaraçado no interior. Pare a ferramenta, desconecte, inspecione a bobina. Se a bobina estiver vazia, substitua-a. Se o fio estiver embaraçado, rebobine-o corretamente conforme indicado no manual.

A ferramenta vibra anormalmente, o que fazer?

Uma vibração anormal pode ser causada por grama muito alta. Corte a grama em etapas (pelo topo). Certifique-se também de que a cabeça de corte esteja limpa e sem detritos. Se o problema persistir, entre em contato com o serviço pós-venda.

A ferramenta não corta corretamente, por quê?

Verifique se o fio de corte não está muito curto ou quebrado. Ative a ferramenta para alimentar o fio automaticamente (pare e depois ligue). Se o fio não sair, inspecione a bobina. Certifique-se de aparar apenas com a ponta do fio.

Como limpar a ferramenta?

Após cada uso, limpe a lâmina de corte do fio J e a proteção de corte C com um pano úmido. Nunca use produtos de limpeza ou solventes. Limpe regularmente as aberturas de ventilação L com uma escova ou ar comprimido.

Como armazenar a ferramenta após o uso?

Armazene a ferramenta em um local seco e trancado, fora do alcance de crianças. Use o trilho de armazenamento M e o gancho N para fixá-la na parede. Monte o trilho com 4 parafusos (não fornecidos) e certifique-se de que está nivelado.

Qual extensão usar?

Use uma extensão completamente desenrolada de boa qualidade, do tipo H05VV-F ou H05RN-F para exteriores. O comprimento máximo é de 40 m (1,0 mm²), 60 m (1,5 mm²) ou 100 m (2,5 mm²). Para ambientes úmidos, use um interruptor diferencial de 30 mA.

Como orientar a cabeça de corte para bordas?

Gire a cabeça de corte em 180° conforme ilustrado no manual. Esta operação só é possível quando o tubo inferior E está fixado em uma das três posições de altura. Isso permite cortar as bordas mais facilmente.

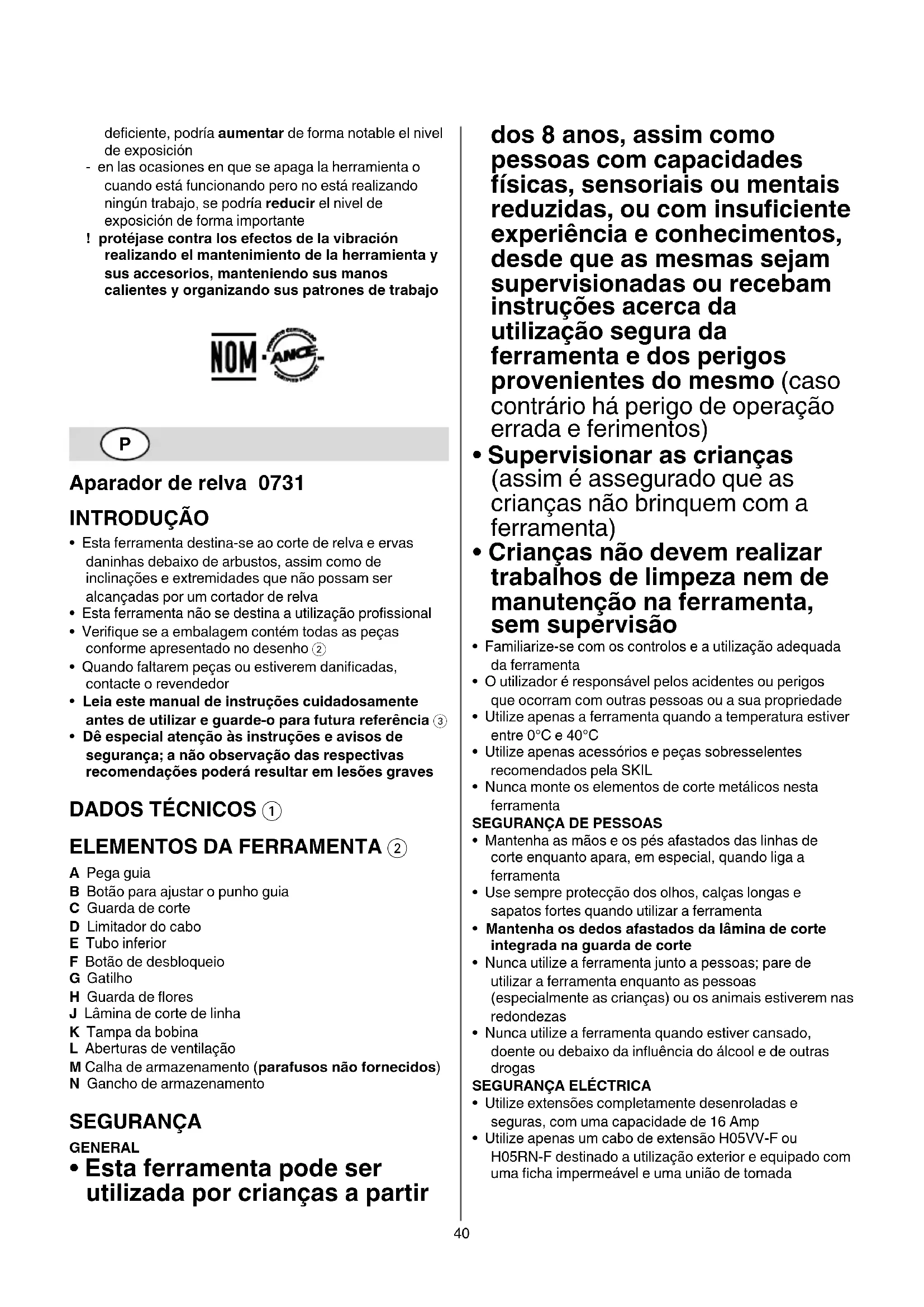

MANUAL DE UTILIZADOR 0731 AA SKIL

• Esta ferramenta destina-se ao corte de relva e ervas daninhas debaixo de arbustos, assim como de inclinações e extremidades que não possam ser alcançadas por um cortador de relva
• Esta ferramenta não se destina a utilização profissional
• Verifique se a embalagem contém todas as peças conforme apresentado no desenho ②
• Quando faltarem peças ou estiverem danificadas, contacte o revendedor
• Leia este manual de instruções cuidadosamente antes de utilizar e guarde-o para futura referência ③
• Dê especial atenção às instruções e avisos de segurança; a não observação das respectivas recomendações poderá resultar em lesões graves

DADOS TÉCNICOS ①

ELEMENTOS DA FERRAMENTA ②

A Pega guia
B Botão para ajustar o punho guia
C Guarda de corte
D Limitador do cabo
E Tubo inferior
F Botão de desbloqueio
G Gatilho
H Guarda de flores
J Lâmina de corte de linha
K Tampa da bobina
L Aberturas de ventilação
M Calha de armazenamento (parafusos não fornecidos)
N Gancho de armazenamento

SEGURANÇA

GENERAL

- Esta ferramenta pode ser utilizada por crianças a partir

dos 8 anos, assim como pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou com insuficiente experiência e conhecimentos, desde que as mesmas sejam supervisionadas ou recebam instruções acerca da utilização segura da ferramenta e dos perigos provenientes do mesmo (caso contrário há perigo de operação errada e ferimentos)

- Supervisionar as crianças (assim é assegurado que as crianças não brinquem com a ferramenta)

- Crianças não devem realizar trabalhos de limpeza nem de manutenção na ferramenta, sem supervisão

• Familiarize-se com os controlos e a utilização adequada da ferramenta
• O utilizador é responsável pelos acidentes ou perigos que ocorram com outras pessoas ou a sua propriedade
• Utilize apenas a ferramenta quando a temperatura estiver entre 0°C e 40°C
• Utilize apenas acessórios e peças sobresselentes recomendados pela SKIL
• Nunca monte os elementos de corte metálicos nesta ferramenta

SEGURANÇA DE PESSOAS

• Mantenha as mãos e os pés afastados das linhas de corte enquanto apara, em especial, quando liga a ferramenta
• Use sempre protecção dos olhos, calças longas e sapatos fortes quando utilizar a ferramenta
• Mantenha os dedos afastados da lâmina de corte integrada na guarda de corte
• Nunca utilize a ferramenta junto a pessoas; pare de utilizar a ferramenta enquanto as pessoas (especialmente as crianças) ou os animais estiverem nas redondezas
• Nunca utilize a ferramenta quando estiver cansado, doente ou debaixo da influência do álcool e de outras drogas

SEGURANÇA ELÉCTRICA

• Utilize extensões completamente desenroladas e seguras, com uma capacidade de 16 Amp

• Utilize apenas um cabo de extensão H05VV-F ou H05RN-F destinado a utilização exterior e equipado com uma ficha impermeável e uma união de tomada

• Utilize apenas cabos de extensão com um comprimento máximo de 40 metros (1,0 mm ^2 ), 60 metros (1,5 mm ^2 ) ou 100 metros (2,5 mm ^2 )

• Quando operar a ferramenta em ambientes húmidos, utilize um dispositivo de corrente residual (RCD) com uma corrente de accionamento de 30 mA no máximo
• Não passe por cima, esmague ou puxe o cabo (extensão)
• Mantenha o cabo (extensão) afastado das linhas de corte rotativas
• Desligue sempre a ferramenta e retire a ficha da fonte de alimentação se o cabo de alimentação ou o cabo de extensão estiver cortado, danificado ou emaranhado (não toque no cabo antes de desligar a ficha)
• Proteja o cabo (extensão) de fontes de calor, de óleo e de arestas aguçadas
• Não ligue um cabo danificado à fonte de alimentação nem toque num cabo danificado antes de o desligar da fonte de alimentação (os cabos danificados podem contactar com peças eléctricas)

ANTES DA UTILIZAÇÃO

• Utilize a ferramenta apenas de dia ou com a iluminação artificial adequada
• Certifique-se sempre de que a tensão de alimentação está de acordo com a tensão indicada na placa de identificação da ferramenta
• Inspeccione periodicamente o fio e mandando-o substituir por pessoal qualificado, se elo estiver danificado
• Inspeccione o cabo de extensão periodicamente e substitua-o, se danificado (os cabos de extensão inadequados podem ser perigosos)
• Não utilizar ferramenta caso o fio esteja danificado; mandando-o substituir por pessoal qualificado
• Nunca utilize a ferramenta com uma guarda de corte danificada ou sem a guarda de corte montada
• Verifique o funcionamento da ferramenta antes de cada utilização e após qualquer impacto; em caso de avaria, leve-a a uma pessoa qualificada para reparação (nunca abra você mesmo a ferramenta)
• Antes de utilizar, inspeccione cuidadosamente a área de corte e retire qualquer objecto que a ferramenta possa apanhar durante o corte (como, por exemplo, pedras, pedaços soltos de madeira, etc.)

DURANTE A UTILIZAÇÃO

• Evite utilizar a ferramenta em más condições atmosféricas, em especial, quando existir risco de trovoada
• Não utilize a ferramenta em relvados molhados
• Mantenha sempre a posição dos pés e o equilíbrio adequados; não se exceda
• Mantenha o equilíbrio adequado em declives e não corte relva em declives extremamente íngremes
• Opere a ferramenta apenas com uma marcha normal (não corra)
• As linhas de corte continuam a rodar durante um curto período de tempo, mesmo depois de a ferramenta ter sido desligada
• Não corte relva que não esteja no chão (ex. sobre paredes ou rochas)

• Não atravesse estradas ou caminhas de gravilha com a ferramenta em funcionamento

• Não se distraia e concentre-se sempre no que está a fazer

• Desligue sempre a ferramenta, retire a ficha da fonte de alimentação e certifique-se de que todas as peças móveis estão completamente paradas

• quando deixar a ferramenta sem vigilância

• antes de retirar material encravado
• antes de verificar, limpar ou trabalhar na ferramenta
• depois de bater num objecto estranho
• sempre que a ferramenta começar a vibrar anormalmente

- Certifique-se sempre de que as aberturas de ventilação não têm resíduos

EXPLICACÃO DOS SÍMBOLOS DA FERRAMENTA

③ Aviso! Leia o manual de instruções
④ Não exponha a ferramenta à chuva
⑤ Use óculos de protecção e protectores para os ouvidos
⑥ Tenha atenção ao risco de lesão provocado pelos resíduos móveis (mantenha as pessoas a uma distância segura da área de trabalho)
⑦ Desligue imediatamente a ficha se o cabo (extensão) estiver danificado ou for cortado durante o trabalho
⑧ Isolamento duplo (nenhum fio de terra necessário)
⑨ Não deite a ferramenta no lixo doméstico

MANUSEAMENTO

- Instruções de montagem ⑩

• a sequência dos números apresentada no desenho corresponde à sequência dos passos a seguir para montar a ferramenta
• pode ajustar o punho guia A ② através do aperto/desaperto do botão B ②

! nunca utilize a ferramenta sem a guarda de corte C ②

! aperte firmemente todos os parafusos e porcas

- Limitador do cabo ⑪

• pendure a volta do cabo de extensão sobre o limitador D conforme ilustrado
• puxe para ficar o cabo de extensão

Para ajustar a altura da ferramenta para que o seu braço frontal fique direito quando aparar

• desbloqueie o tubo E empurrando o botão F
• abra o tubo E até à altura pretendida (3 posições)

- Ligar/desligar ⑬

• ligue a ferramenta premindo o gatilho G
• desligue a ferramenta soltando o gatilho G

! depois de desligar a ferramenta, as linhas de corte continuam a rodar durante alguns segundos

• permite que as linhas de corte parem de rodar antes de voltar a ligar
  ! não ligue e desligue rapidamente

- Aparar

! certifique-se de que a área de corte não tem pedras, resíduos e outros objectos estranhos
! inicie o corte apenas quando a ferramenta funcionar à velocidade total
- comece a aparar junto à tomada e afaste-se durante o trabalho
- corte a relva alta em camadas (comece sempre por cima)

• apare apenas com a ponta da linha de corte
• não corte relva molhada ou húmida
• impeça que a relva cortada obstrua a bobina (não faça cortes intensos)
• não sobrecarregue a ferramenta
• corte cuidadosamente à volta das árvores e dos arbustos, para que não entrem em contacto com as linhas de corte
• utilize a guarda de flores H ⑭ para proteger flores vulneráveis
• mantenha a ferramenta afastada de objectos sólidos para proteger as linhas de corte contra o desgaste excessivo
• não se esqueça das forças de recuo que ocorrem quando toca em objectos sólidos

- Segurar e guiar a ferramenta ⑮

• para cortar relva alta, balance lentamente a ferramenta da direita para a esquerda e vice-versa
• para cortar a relva mais curta, incline a ferramenta conforme ilustrado
• para aparar extremidades, rode a cabeça de corte 180° conforme ilustrado (só possível quando o tubo inferior E está fixo numa das três posições de altura)
• segure a ferramenta com ambas as mãos e assim terá sempre um controlo completo da mesma
• mantenha uma posição de trabalho estável
• mantenha sempre a ferramenta afastada do corpo

- Alimentação da linha 16

- duas linhas de corte serão libertadas e cortadas com o comprimento correcto pela lâmina de corte de linha J sempre que ligar a ferramenta

! tenha cuidado para se proteger de lesões provocadas pela lâmina de corte J

• após a alimentação de linha, coloque sempre a ferramenta na posição de funcionamento normal antes de ligar
• alimente as linhas regularmente para manter o círculo de corte completo
• quando o motor funciona sem carga e não corta relva, as linhas de corte estão gastas ou partidas; rebobine a bobina ou substitua o sistema de bobinas

• Rebobinar a bobina ⑰

No caso de as linhas de corte não saírem da tampa da bobina K

! desligue a ferramenta e retire a ficha da tomada

• retire o sistema de bobinas da ferramenta e retire a bobina da tampa da bobina K
• rebobine ambas as linhas de corte uniformemente em camadas na direcção da seta
• introduza ambas as linhas nas ranhuras X e certifique-se de que estão no lugar (deixe comprimento de linha suficiente)
• enfie ambas as linhas através dos orifícios Y antes de colocar a bobina rebobinada na tampa da bobina K

! certifique-se de que a bobina está no local correcto e, em seguida, liberte ambas as linhas das ranhuras X, puxando-as firmemente

- monte o sistema de bobina na ferramenta (rode a bobina para a direita até encaixar) ⑱

- Substituir a bobina ⑱

! desligue a ferramenta e retire a ficha da tomada

- retire/monte a bobina antiga/nova conforme ilustrado

- depois de substituir a bobina, teste a ferramenta pelo menos durante um minuto sem carga para garantir que a ferramenta está a funcionar correctamente ! certifique-se de que a ferramenta está desligada antes de colocar a ficha na tomada

MANUTENÇÃO / SERVIÇO

• Esta ferramenta não se destina a utilização profissional
• Desligue sempre a ferramenta, retire a ficha da fonte de alimentação e certifique-se de que todas as peças móveis estão completamente paradas
• Mantenha a ferramenta e o fio sempre limpos (especialmente as aberturas de ventilação)
• limpe a ferramenta com um pano húmido (não utilize decapantes ou solventes)
• limpe a lâmina de corte de linha J ② e a guarda de corte C ② após cada utilização
• limpe os orifícios de ventilação L ② regularmente com uma escova ou com ar comprimido

- Verifique regularmente o estado da cabeça de corte e o aperto dos parafusos e das porcas

- Verifique regularmente se existem componentes gastos ou danificados e mande-os reparar/substituir quando necessário

- Armazenamento ⑲

• guarde a ferramenta no interior num local seco e seguro, fora do alcance das crianças
• monte a calha de armazenamento M na parede com 4 parafusos (não fornecidos) e nivelada na horizontal

- Se a ferramenta falhar apesar de cuidadosos processos de fabricação e de teste, a reparação deverá ser executada por uma oficina de serviço autorizada para ferramentas eléctricas SKIL

- envie a ferramenta sem desmontar, juntamente com a prova de compra, para o seu revendedor ou para o centro de assistência SKIL mais próximo (os endereços assim como a mapa de peças da ferramenta estão mencionados no www.skil.com)

RESOLUÇÃO DE PROBLEMAS

- A lista seguinte mostra os sintomas dos problemas, causas possíveis e acções correctivas (se estas não identificarem e corrigirem o problema, contacte o revendedor ou o centro de assistência técnica)

! desligue a ferramenta e desligue a ficha antes de investigar o problema

★ A ferramenta não funciona

• tomada eléctrica avariada -> utilize outra tomada
• cabo de extensão danificado -> substitua o cabo de extensão

★ A ferramenta funciona intermitentemente

• instalação interna defeituosa -> contacte o revendedor/centro de assistência técnica
• interruptor de ligar/desligar defeituoso -> contacte o revendedor/centro de assistência técnica

★ A ferramenta vibra anormalmente

- relva muito alta -> corte em etapas

★ A ferramenta não corta

- linha muito curta/partida -> alimente a linha, desligando e ligando novamente a ferramenta

★ A linha não pode ser alimentada

- bobina vazia -> substitua a bobina

• linha presa no interior da bobina -> inspeccione a bobina; rebobine se necessário
  ★ A linha continua a partir-se
• linha presa no interior da bobina -> inspeccione a bobina; rebobine se necessário
• aparador utilizado incorrectamente -> apare apenas com a ponta da linha; evite pedras, paredes e outros objectos duros; alimente a linha regularmente

AMBIENTE

- Não deite ferramentas eléctricas, acessórios e embalagem no lixo doméstico (apenas para países da UE)

• de acordo com a directiva europeia 2012/19/CE sobre ferramentas eléctricas e electrónicas usadas e a transposição para as leis nacionais, as ferramentas eléctricas usadas devem ser recolhidas em separado e encaminhadas a uma instalação de reciclagem dos materiais ecológica
• símbolo ⑨ lhe avisará em caso de necessidade de arranja-las

RUÍDO / VIBRAÇÃO

• Medido segundo EN 60335 o nível de pressão acústica desta ferramenta é 84 dB(A) e o nível de potência acústica 95 dB(A) (espaço de erro: 1 dB), e a vibração 2,9 m/s ^2 (soma de vectores de três direcções; incerteza K = 1,5 m/s ^2 )
• O nível de emissão de vibrações foi medido de acordo com um teste normalizado fornecido na EN 60335; pode ser utilizado para comparar uma ferramenta com outra e como uma avaliação preliminar de exposição à vibração quando utilizar a ferramenta para as aplicações mencionadas

- utilizar a ferramenta para diferentes aplicações ou com acessórios diferentes ou mantidos deficientemente, pode aumentar significativamente o nível de exposição

- o número de vezes que a ferramenta é desligada ou quando estiver a trabalhar sem fazer nada, pode reduzir significativamente o nível de exposição

! proteja-se contra os efeitos da vibração, mantendo a ferramenta e os acessórios, mantendo as mãos quentes e organizando os padrões de trabalho

I

Tagliabordi 0731

INTRODUZIONE
