NÁVOD K OBSLUZE 0731 AA SKIL

Strunová sekačka 0731

ÚVOD

• Tento nástroj je určen k sekání trávy a plevele pod keři a na svazích a hranách, kam není možné se dostat obyčejnou sekačkou na trávu
• Tento nástroj není určen k profesionálnímu použití
• Zkontrolujte, zda balení obsahuje všechny součásti, jak je zobrazeno na schématu ②
• Pokud některé součásti chybí nebo jsou poškozené, obraťte se na prodejce
• Před použitím si pečlivě přečtěte tento návod s pokyny a si uschovejte jej pro budoucí potřebu ③
• Zvláštní pozornost věnujte bezpečnostním pokynům a výstrahám; při jejich nedodržení se vystavujete nebezpečí vážného úrazu

TECHNICKÁ DATA ①

SOUČÁSTI NÁSTROJE ②

A Vodicí rukojeť
B Seřizovač pro seřízení vodicí rukojeti
C Ochranný kryt
D Zarážka šnůry
E Spodní hadice
F Odjišťovací tlačítko
G Spouštěcí spínač
H Ochranný kryt pro květiny

J Čepel na řezání struny

K Kryt cívky

L Větrací štěrbiny

M Skladovací držák (šrouby nejsou součástí dodávky)

N Skladovací háček

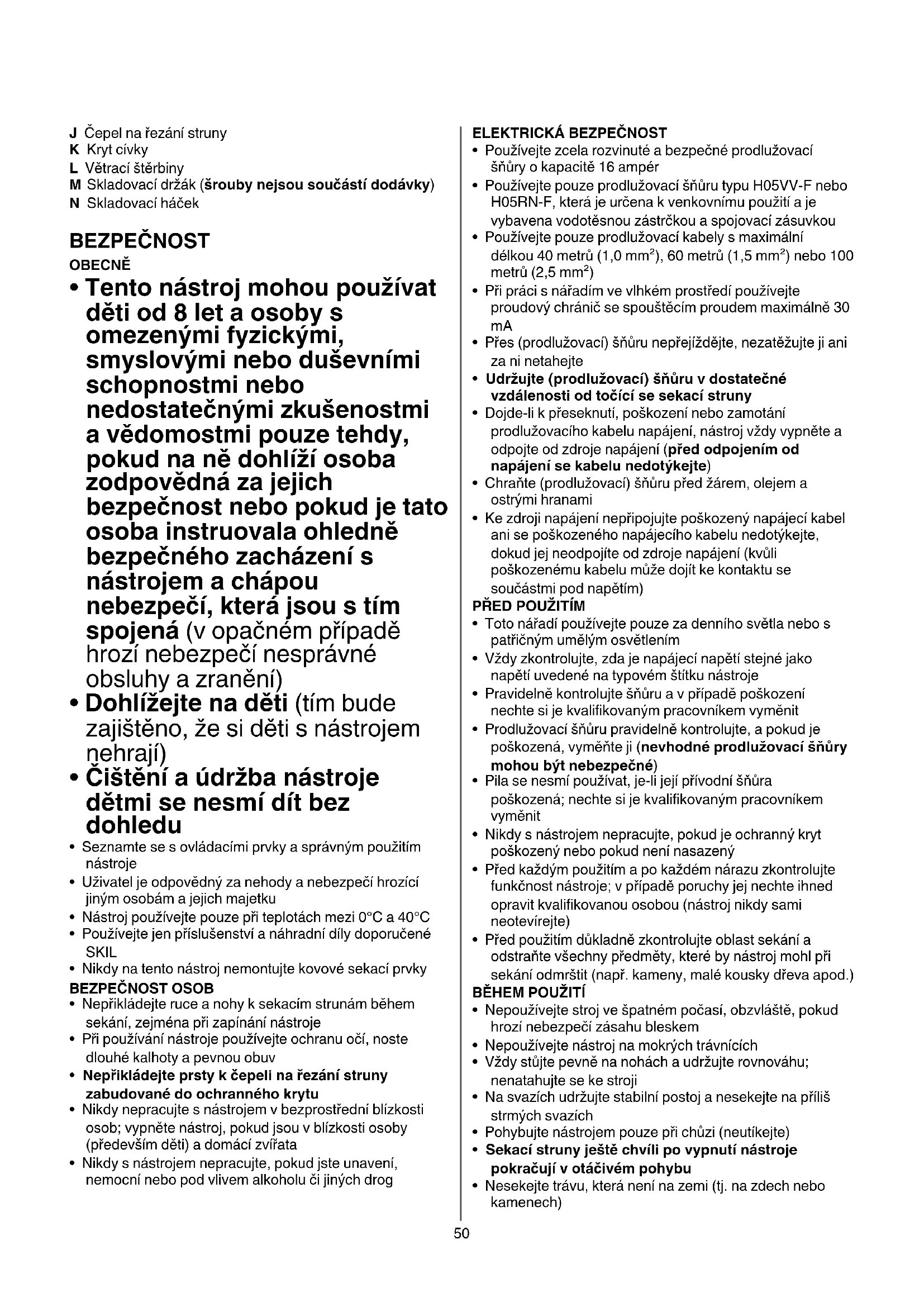

BEZPEČNOST

OBECNĚ

- Tento nástroj mohou používat děti od 8 let a osoby s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo nedostatečnými zkušenostmi a vědomostmi pouze tehdy, pokud na ně dohlíží osoba zodpovědná za jejich bezpečnost nebo pokud je tato osoba instruovala ohledně bezpečného zacházení s nástrojem a chápou nebezpečí, která jsou s tím spojená (v opačném případě hrozí nebezpečí nesprávné obsluhy a zranění)

- Dohlížejte na děti (tím bude zajištěno, že si děti s nástrojem nehrají)

- Čištění a údržba nástroje dětmi se nesmí dít bez dohledu

- Seznamte se s ovládacími prvky a správným použitím nástroje

- Uživatel je odpovědný za nehody a nebezpečí hrozící jiným osobám a jejich majetku

- Nástroj používejte pouze při teplotách mezi 0°C a 40°C

- Používejte jen příslušenství a náhradní díly doporučené SKIL

- Nikdy na tento nástroj nemontujte kovové sekací prvky

BEZPEČNOST OSOB

- Nepřikládejte ruce a nohy k sekacím strunám během sekání, zejména při zapínání nástroje

- Při používání nástroje používejte ochranu očí, noste dlouhé kalhoty a pevnou obuv

- Nepřikládejte prsty k čepeli na řezání struny zabudované do ochranného krytu

- Nikdy nepracujte s nástrojem v bezprostřední blízkosti osob; vypněte nástroj, pokud jsou v blízkosti osoby (především děti) a domácí zvířata

- Nikdy s nástrojem nepracujte, pokud jste unavení, nemocní nebo pod vlivem alkoholu či jiných drog

ELEKTRICKÁ BEZPEČNOST

• Používejte zcela rozvinuté a bezpečné prodlužovací šnůry o kapacitě 16 ampér
• Používejte pouze prodlužovací šňůru typu H05VV-F nebo H05RN-F, která je určena k venkovnímu použití a je vybavena vodotěsnou zástrčkou a spojovací zásuvkou
• Používejte pouze prodlužovací kabely s maximální délkou 40 metrů (1,0 mm²), 60 metrů (1,5 mm²) nebo 100 metrů (2,5 mm²)
• Při práci s nářadím ve vlhkém prostředí používejte proudový chránič se spouštěcím proudem maximálně 30 mA
• Přes (prodlužovací) šňůru nepřejíždějte, nezatěžujte ji ani za ni netahejte
• Udržujte (prodlužovací) šnůru v dostatečné vzdálenosti od točící se sekací struny
• Dojde-li k přeseknutí, poškození nebo zamotání prodlužovacího kabelu napájení, nástroj vždy vypněte a odpojte od zdroje napájení (před odpojením od napájení se kabelu nedotýkejte)
• Chraňte (prodlužovací) šnůru před žárem, olejem a ostrými hranami
• Ke zdroji napájení nepřipojujte poškozený napájecí kabel ani se poškozeného napájecího kabelu nedotýkejte, dokud jej neodpojíte od zdroje napájení (kvůli poškozenému kabelu může dojít ke kontaktu se součástmi pod napětím)

PŘED POUŽITÍM

• Toto nářadí používejte pouze za denního světla nebo s patřičným umělým osvětlením
• Vždy zkontrolujte, zda je napájecí napětí stejné jako napětí uvedené na typovém štítku nástroje
• Pravidelně kontrolujte šňůru a v případě poškození nechte si je kvalifikovaným pracovníkem vyměnit
• Prodlužovací šňůru pravidelně kontrolujte, a pokud je poškozená, vyměňte ji (nevhodné prodlužovací šňůry mohou být nebezpečné)
• Pila se nesmí používat, je-li její přívodní šňůra poškozená; nechte si je kvalifikovaným pracovníkem vyměnit
• Nikdy s nástrojem nepracujte, pokud je ochranný kryt poškozený nebo pokud není nasazený
• Před každým použitím a po každém nárazu zkontrolujte funkčnost nástroje; v případě poruchy jej nechte ihned opravit kvalifikovanou osobou (nástroj nikdy sami neotevírejte)
• Před použitím důkladně zkontrolujte oblast sekání a odstraňte všechny předměty, které by nástroj mohl při sekání odmrštit (např. kameny, malé kousky dřeva apod.)

BĚHEM POUŽITÍ

- Nepoužívejte stroj ve špatném počasí, obzvláště, pokud hrozí nebezpečí zásahu bleskem

- Nepoužívejte nástroj na mokrých trávnících

- Vždy stůjte pevně na nohách a udržujte rovnováhu; nenatahujte se ke stroji

- Na svazích udržujte stabilní postoj a nesekejte na přiliš strmých svazích

- Pohybujte nástrojem pouze při chůzi (neutíkejte)

- Sekací struny ještě chvíli po vypnutí nástroje pokračují v otáčivém pohybu

- Nesekejte trávu, která není na zemi (tj. na zdech nebo kamenech)

• Nepřecházejte cesty nebo štěrkové pěšiny, pokud nástroj stále běží
• Nenechávejte se vyrušit a vždy se soustřed'te na to, co děláte

• Stroj vždy vypněte, odpojte kabel od zdroje napájení a přesvědčte se, že se všechny pohyblivé části zcela zastavily

• kdykoli ponecháváte nástroj bez dozoru

• před čištěním uvíznutého materiálu
• před kontrolou, čištěním nebo prací na přístroji
• po naražení do cizího předmětu
• kdykoli nástroj začne neobvykle vibrovat

- Vždy se ujistěte, zda nejsou ventilační otvory zanesené

VYSVĚTLENÍ SYMBOLŮ NA NÁŘADÍ

③ Varování! Přečtěte si návod k použití
④ Nevystavujte nářadí dešti
⑤ Noste ochranné brýle a ochranu sluchu
⑥ Chraňte se před zraněními způsobenými poletujícími částečkami materiálu (zajistěte, aby se osoby v okolí nacházely v bezpečné vzdálenosti od pracovního prostoru)
⑦ Pokud se (prodlužovací) šňůra při práci poškodí nebo přesekne, okamžitě ji odpojte ze zásuvky
⑧ Dvojitá izolace (není nutný zemnicí drát)
⑨ Nářadí nevyhazujte do komunálního odpadu

OBSLUHA

- Montážní návod ⑩

• posloupnost čísel na nákresech odpovídá posloupnosti kroků při montáží nástroje
• vodicí rukojeť A ② Ize seřídit pomocí uvolnění/utažení seřizovače B ②
  ! nástroj nikdy nepoužívejte bez ochranného krytu C ②
  ! pevně dotáhněte všechny šrouby, svorníky a matky

• Zarážka šňůry ⑪

• zahákněte smyčku na prodlužovací šňůře za zarážku D, jak znázorňuje obrázek
• pevným utažením prodlužovací šňůru zajistěte

- Seřízení výšky ⑫

Seřízení nástroje tak, abyste měli přední ruku při sekání narovnanou

• odjistěte trubici E stlačením tlačítka F
• prodlužte tyč E na požadovanou výšku (3 polohy)

- Zapnuto/vypnuto ⑬

• zapněte nářadí stisknutím přepínače G
• vypnete nářadí uvolněním přepínače G

! sekací struny se po vypnutí nástroje ještě několik sekund otáčejí

• před dalším zapnutím nechte sekací struny úplně zastavit
  ! nástroj rychle nezapínejte a nevypínejte

- Sekání

! zajistěte, aby se v oblasti sekání nenacházely kameny, suť a jiné cizí objekty
! začněte sekat, až když nástroj nabere plnou rychlost
- začněte s prořezáváním poblíž zásuvky a při práci se posunujte směrem od ní
- vysokou trávu sekejte ve vrstvách (vždy začněte nahoře)

• sekejte pouze hrotem sekací struny
• nesekejte vlhkou či mokrou trávu
• zabraňte tomu, aby posekaná tráva ucpala cívku (nesekejte příliš dlouho)
• nástroj nepřetěžujte
• kolem stromů a keřů sekejte opatrně, aby nepříšly do kontaktu se sekacími strunami
• pro ochranu zranitelných květin použijte ochranný kryt pro květiny H ⑭
• udržujte nástroj v dostatečné vzdálenosti od pevných objektů, aby se sekací struny chránily před přílišným opotřebením
• nezapomínejte na zpětné nárazy, ke kterým dochází při dotyku s pevným předmětem

- Držení a vedení nástroje ⑮

• při sekání vysoké trávy pomalu kývejte nástrojem zprava doleva a zpátky
• při sekání kratší trávy nakloňte nástroj podle ilustrace
• při sekání okrajů otočte sekací hlavu o 180° podle ilustrace (to je možné, pouze pokud E je spodní trubice upevněna v jedné ze tří poloh výšky)
• uchopte nástroj pevně oběma rukama, abyste jej za vdech okolností dokonale ovládali
• udržujte pevný pracovní postoj
• nástroj držte vždy v bezpečné vzdálenosti od těla

• Doplňování struny ⑯

• uvolní se dvě sekací struny a na správnou délku se uříznou řezací čepelí J a to při každém zapnutí nástroje
  ! dávejte pozor na zranění způsobená čepelí pro řezání struny J
• po doplnění struny nástroj vždy vraťte do normální pracovní polohy, než jej zapnete
• strunu pravidelně doplňujte, aby se zachoval celý sekací kruh
• pokud motor běží bez odporu a neseká se žádná tráva, tak jsou sekací struny opotřebované nebo polámané; naviňte cívku nebo systém cívky nahradťe

- Navíjení cívky ⑰

V případě, že sekací struny přestanou vyčnívat z krytu cívky K

! vypněte nářadí a odpojte zástrčku

• vyjměte systém cívky z nástroje a vyjměte cívku z krytu cívky K
• pevně naviňte obě sekací struny v rovnoměrných vrstvách ve směru šipky
• vložte obě struny do drážek cívky X a přesvědčte se, že jsou pevně na místě (ponechejte dostatečnou délku struny)
• provlečte obě struny otvory cívky Y, než navinutou cívku umístíte do krytu cívky K

! přesvědčte se, že je cívka umístěna pevně a potom silným zatáhnutím uvolněte obě struny z drážek X

- namontujte systém cívky na nástroj (otáčejte cívku po směru hodinových ručiček, dokud nezapadne na místo) ⑱

• Výměna cívky ⑱

! vypněte nářadí a odpojte zástrčku

- jednoduše vyjměte/namontujte staré/nové cívku podle ilustrace

- po výměně cívku chod nástroje testujte minimálně jednu minutu bez namáhání, abyste se přesvědčili, že nástroj funguje správně

! přesvědčete se, zda je nástroj při zapojování do zásuvky vypnutý

ÚDRŽBA / SERVIS

• Tento nástroj není určen k profesionálnímu použití
• Stroj vždy vypněte, odpojte kabel od zdroje napájení a přesvědčte se, že se všechny pohyblivé části zcela zastavily

• Nástroj a přívodní šňůru udržujte čisté (zejména větrací štěrbiny)

• očistěte nářadí vlhkým hadříkem (nepoužívejte žádné čisticí prostředky ani rozpouštědla)

• po každém použití očistěte čepel pro řezání struny J ② a ochranný kryt C ②

• pravidelně čistěte ventilační L ② otvory kartáčkem nebo stlačeným vzduchem

• Pravidelně kontrolujte stav sekací hlavy a utažení matic a šroubů

• Pravidelně kontrolujte, zda jednotlivé součásti nejsou opotrebované či poškozené, a v případě potřeby je nechte opravit či vyměnit
• Skladování 19

- nástroj skladujte uvnitř budov na suchém a uzamčeném místě mimo dosah dětí

- skladovací držák M pevně namontujte na stěnu pomocí 4 šroubů (nedodávají se s nářadím) ve vodorovné poloze

• Pokud dojde i přes pečlivou výrobu a náročné kontroly k poruše nástroje, svěřte provedení opravy autorizovanému servisnímu středisku pro elektronářadí firmy SKIL
• zašlete nástroj nerozebraný spolu s potvrzením o nákupu své prodejně nebo nejbližšímu servisu značky SKIL (adresy a servisní schema nástroje najdete na www.skil.com)

ŘEŠENÍ PROBLÉMŮ

- Následující seznam uvádí příznaky problémů, možné příčiny a způsoby nápravy (pokud vám k určení problému a jeho vyřešení nepomůže, obraťte se na svého prodejce nebo servis)

! před zkoumáním problému nářadí vypněte a odpojte ze zásuvky

★ Nástroj nefunguje

• vadná zásuvka zdroje napájení -> použijte jinou zásuvku
• prodlužovací šňůra je poškozená -> vyměňte prodlužovací šňůru
  ★ Nářadí pracuje přerušovaně
• poškozená vnitřní kabeláž -> obraťte se na prodejce či servis
• vadný vypínač -> obrat'te se na prodejce či servis

★ Nástroj prěhnaně vibruje
- tráva příliš vysoká -> sekejte postupně
★ Nástroj neseká
- struna je príliš krátká/zlomená -> doplňte strunu pomocí vypnutí a opětovného zapnutí nástroje
★ Není možné doplnit strunu
- cívka je prázdná -> vyměňte cívku
- struna je zamotaná uvnitř cívky -> prohlédněte cívku a v případě nutnosti ji naviňte

★ Struna se stále láme

• struna je zamotaná uvnitř cívky -> prohlédněte cívku a v případě nutnosti ji naviňte
• sekačka se používá nesprávně -> sekejte pouze hrotem struny; vyhýbejte se kamenům, zdem a jiným pevným objektům; pravidelně doplňujte strunu

ŽIVOTNÍ PROSTŘEDÍ

- Elektrické nářadí, doplňky a balení nevyhazujte do komunálního odpadu (jen pro státy EU)

• podle evropské směrnice 2012/19/EG o nakládání s použitými elektrickými a elektronickými zařízeními a odpovídajících ustanovení právních předpisů jednotlivých zemí se použitá elektrická nářadí, musí sbírat odděleně od ostatního odpadu a podrobit ekologicky šetrnému recyklování
• symbol ⑨ na to upozorňuje

HLUČNOSTI / VIBRACÍ

• Měřeno podle EN 60335 činí tlak hlukové vlny tohoto přístroje 84 dB(A) a dávka hlučnosti 95 dB(A) (standardní odchylka: 1 dB), a vibrací 2,9 m/s² (vektorový součet tří os; nepřesnost K = 1,5 m/s²)

• Úroveň vibrací byla měřena v souladu se standardizovaným testem podle EN 60335; je možné ji použít ke srovnání jednoho přístroje s druhým a jako předběžné posouzení vystavování se vibracím při používání přístroje k uvedeným aplikacím

• používání přístroje k jiným aplikacím nebo s jiným či špatně udržovaným příslušenstvím může zásadně zvýšit úroveň vystavení se vibracím

• doba, kdy je prístroj vypnutý nebo kdy běží, ale ve skutečnosti není využíván, může zásadně snížit úroveň vystavení se vibracím

! chraňte se před následky vibrací tak, že budete dbát na údržbu přístroje a příslušenství, budete si udržovat teplé ruce a uspořádáte si své pracovní postupy

TR

Strunová kosačka 0731

ÚVOD

- Vždy vypnite nástroj a odpojte zástrčku zo zásuvky, ak je napájací sieťový kábel alebo predlžovací sieťový kábel prerezaný, poškodený alebo zamotaný (nedotýkajte sa sieťového kábla pred odpojením zástrčky)

- Chráňte (predlžovací) sietový kábel pred teplom, olejom a ostrými hranami

- Vždy sa ubezpečte, že z vetracích otvorov je odstránený všetok odpad

VYSVETLENIE SYMBOLOV NA NÁSTROJI

• Návod na montáž ⑩
- poradie čísel zobrazených na nákrese zodpovedá poradiu krokov potrebných na montáž nástroja
- vodiacu rukovát A ② možno nastavit povolením alebo utiahnutím kolieska B ②
! nikdy nepoužívajte nástroj bez rezacieho krytu C ②
! pevne utiahnite všetky skrutky a matice

- zaveste slučku na predlžovacom sietovom kábli na príchytku D podl'a obrázka

- pevne zatiahnite predlžovací sietový kábel tak, aby bol zaistený

• Nastavenie výšky ⑫

- trubicu E povolíte stlačením tlačidla F

- vysuňte rúrku E na požadovanú výšku (3 polôh)

- Zapínanie/vypínanie ⑬

- zapnite náradie stlačením prepínača G

- vypnete náradie uvol'nením prepínača G

! nástroj vypnite a vytiahnite zo zásuvky

! skontrolujte, či cievka pevne drží na svojom mieste, a potom pevným potiahnutím oboch strún uvoľnite struny z drážok X

! nástroj vypnite a vytiahnite zo zásuvky

• nástroj čistite vlhkou handričkou (nepoužívajte čistiace prostriedky ani rozpúšťadlá)
• po každom použití vyčistite rezaciu čepel' J ② a rezací kryt C ②
• vetracie otvory pravidelne čistite L ② pomocou kefy alebo stlačeného vzduchu

• chybná napájacia zásuvka -> použite inú zásuvku
• poškodený predlžovací sietový kábel -> vymeňte predlžovací sietový kábel

★ Struna sa stále láme

- zamotaná struna v cievke -> skontrolujte cievku; v prípade potreby previňte
