KULLANIM KILAVUZU 0731 AA SKIL

AB Uygunluk beyanı Kenar kesme makinesi Ürün kodu Tek sorumlu olarak, tanımlanan ürünün aşağıdaki yönetmelik ve direktiflerin geçerli bütün hükümlerine ve aşağıdaki standartlara uygun olduğunu beyan ederiz.

2000/14/AT: Ölçülen ses gücü seviyesi 95,3 dB(A), tolerans K = 1,1 dB, garanti edilen ses gücü seviyesi 96 dB(A); uygunluk değerlendirme yöntemi ek VI uyarınca Ürün kategorisi: 33 Onaylayan kuruluş: DEKRA Certification BV (0344), Meander 1051, 6825 MJ Arnhem, NL Teknik belgelerin bulunduğu yer:*

• Bu alet, çalıların altında ve aynı zamanda çim biçme makinesiyle ulaşılamayan eğim ve kenarlarda bulunan çimen ve yabani otları biçmeye yönelik olarak tasarlanmıştır

• Bu alet profesyonel kullanıma yönelik değildir

• Ambalajın içinde, çizim 2’de gösterilen tüm parçaların bulunup bulunmadığını kontrol edin

• Parçaların eksik veya hasarlı olması durumunda bayinizle temasa geçin

• Kullanmadan önce bu kılavuzu dikkatli bir şekilde okuyun ve ileride ihtiyacınız olduğunda kullanmak için saklayın 3

• Güvenlik talimatlarına ve uyarılarına özel bir dikkat gösterin; bunlara uyulmaması ciddi yaralanmalarına neden olabilir53

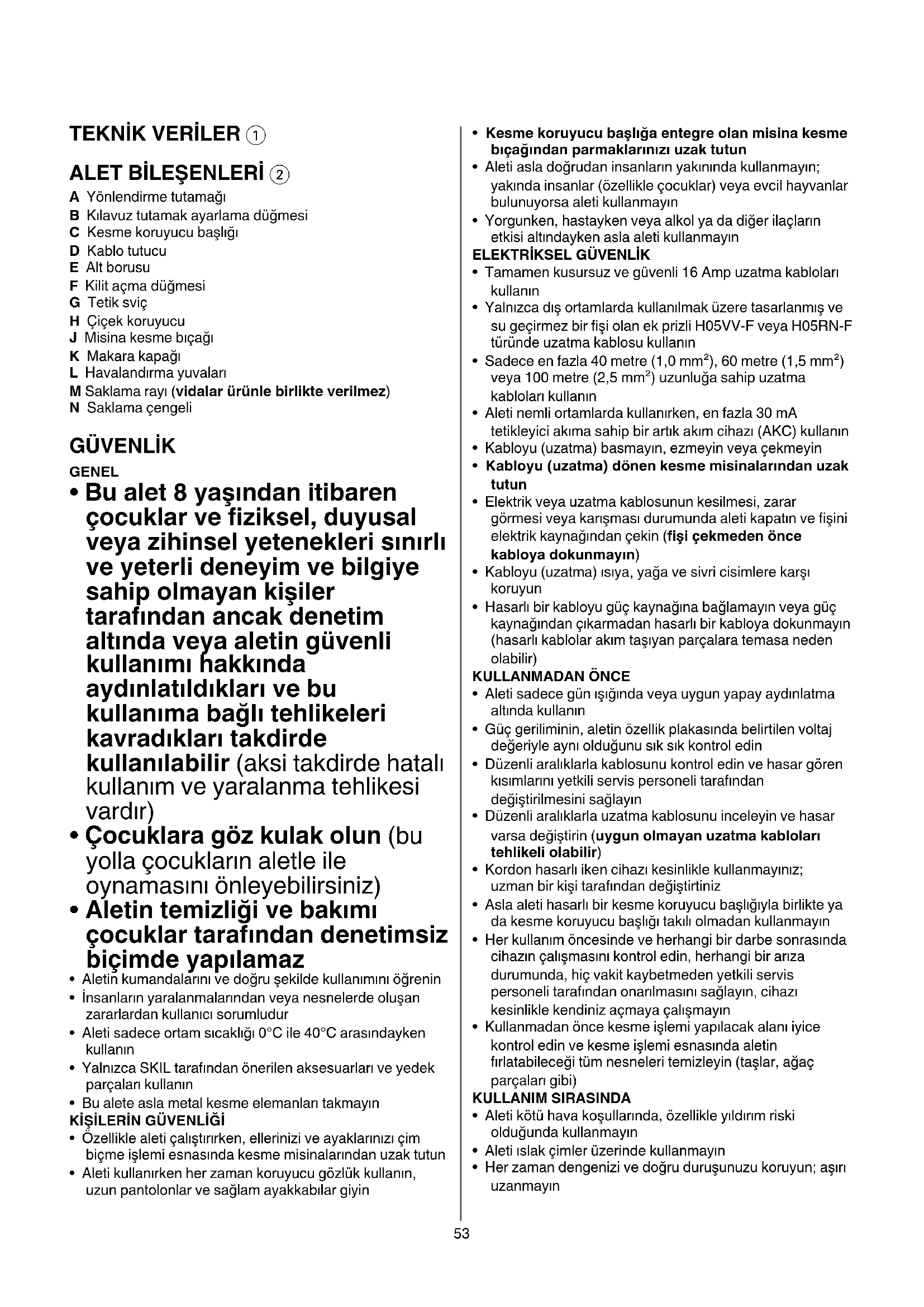

A Yönlendirme tutamağı B Kılavuz tutamak ayarlama düğmesi C Kesme koruyucu başlığı D Kablo tutucu E Alt borusu F Kilit açma düğmesi G Tetik sviç H Çiçek koruyucu J Misina kesme bıçağı K Makara kapağı L Havalandırma yuvaları M Saklama rayı (vidalar ürünle birlikte verilmez) N Saklama çengeli

• Bu alet 8 yaşından itibaren çocuklar ve fiziksel, duyusal veya zihinsel yetenekleri sınırlı ve yeterli deneyim ve bilgiye sahip olmayan kişiler tarafından ancak denetim altında veya aletin güvenli kullanımı hakkında aydınlatıldıkları ve bu kullanıma bağlı tehlikeleri kavradıkları takdirde kullanılabilir (aksi takdirde hatalı kullanım ve yaralanma tehlikesi vardır)

• Çocuklara göz kulak olun (bu yolla çocukların aletle ile oynamasını önleyebilirsiniz)

• Aletin temizliği ve bakımı çocuklar tarafından denetimsiz biçimde yapılamaz

• Aletin kumandalarını ve doğru şekilde kullanımını öğrenin

• İnsanların yaralanmalarından veya nesnelerde oluşan zararlardan kullanıcı sorumludur

• Aleti sadece ortam sıcaklığı 0°C ile 40°C arasındayken kullanın

• Yalnızca SKIL tarafından önerilen aksesuarları ve yedek parçaları kullanın

• Bu alete asla metal kesme elemanları takmayın

• Özellikle aleti çalıştırırken, ellerinizi ve ayaklarınızı çim biçme işlemi esnasında kesme misinalarından uzak tutun

• Aleti kullanırken her zaman koruyucu gözlük kullanın, uzun pantolonlar ve sağlam ayakkabılar giyin

• Kesme koruyucu başlığa entegre olan misina kesme bıçağından parmaklarınızı uzak tutun

• Aleti asla doğrudan insanların yakınında kullanmayın; yakında insanlar (özellikle çocuklar) veya evcil hayvanlar bulunuyorsa aleti kullanmayın

• Yorgunken, hastayken veya alkol ya da diğer ilaçların etkisi altındayken asla aleti kullanmayın

ELEKTRİKSEL GÜVENLİK

• Tamamen kusursuz ve güvenli 16 Amp uzatma kabloları kullanın

• Yalnızca dış ortamlarda kullanılmak üzere tasarlanmış ve su geçirmez bir fişi olan ek prizli H05VV-F veya H05RN-F türünde uzatma kablosu kullanın

• Sadece en fazla 40 metre (1,0 mm²), 60 metre (1,5 mm²) veya 100 metre (2,5 mm²) uzunluğa sahip uzatma kabloları kullanın

• Aleti nemli ortamlarda kullanırken, en fazla 30 mA tetikleyici akıma sahip bir artık akım cihazı (AKC) kullanın

• Kabloyu (uzatma) basmayın, ezmeyin veya çekmeyin

• Kabloyu (uzatma) dönen kesme misinalarından uzak tutun

• Elektrik veya uzatma kablosunun kesilmesi, zarar görmesi veya karışması durumunda aleti kapatın ve fişini elektrik kaynağından çekin (fişi çekmeden önce kabloya dokunmayın)

• Kabloyu (uzatma) ısıya, yağa ve sivri cisimlere karşı koruyun

• Hasarlı bir kabloyu güç kaynağına bağlamayın veya güç kaynağından çıkarmadan hasarlı bir kabloya dokunmayın (hasarlı kablolar akım taşıyan parçalara temasa neden olabilir) KULLANMADAN ÖNCE

• Aleti sadece gün ışığında veya uygun yapay aydınlatma altında kullanın

• Güç geriliminin, aletin özellik plakasında belirtilen voltaj değeriyle aynı olduğunu sık sık kontrol edin

• Düzenli aralıklarla kablosunu kontrol edin ve hasar gören kısımlarını yetkili servis personeli tarafından değiştirilmesini sağlayın

• Düzenli aralıklarla uzatma kablosunu inceleyin ve hasar varsa değiştirin (uygun olmayan uzatma kabloları tehlikeli olabilir)

• Kordon hasarlı iken cihazı kesinlikle kullanmayınız; uzman bir kişi tarafından değiştirtiniz

• Asla aleti hasarlı bir kesme koruyucu başlığıyla birlikte ya da kesme koruyucu başlığı takılı olmadan kullanmayın

• Her kullanım öncesinde ve herhangi bir darbe sonrasında cihazın çalışmasını kontrol edin, herhangi bir arıza durumunda, hiç vakit kaybetmeden yetkili servis personeli tarafından onarılmasını sağlayın, cihazı kesinlikle kendiniz açmaya çalışmayın

• Kullanmadan önce kesme işlemi yapılacak alanı iyice kontrol edin ve kesme işlemi esnasında aletin fırlatabileceği tüm nesneleri temizleyin (taşlar, ağaç parçaları gibi) KULLANIM SIRASINDA

• Aleti kötü hava koşullarında, özellikle yıldırım riski olduğunda kullanmayın

• Aleti ıslak çimler üzerinde kullanmayın

• Her zaman dengenizi ve doğru duruşunuzu koruyun; aşırı uzanmayın54

• Eğimli yerlerde uygun adımlamanızı koruyun ve aşırı dik meyillerde kesme işlemi yapmayın

• Aleti sadece yürüyüş hızında (koşmayın) kullanın

• Alet kapatıldıktan sonra, kesme misinaları kısa bir süre daha dönmeye devam eder

• Toprak üzerinde olmayan çimleri kesmeyin (ör. duvarlar veya kayalar üzerindeki)

• Çalışan bir aletle yollardan veya çakıl patikalardan karşıya geçmeyin

• Dikkatinizi başka yöne vermeyin ve her zaman yaptığınız işe konsantre olun

• Aleti daima kapatın, fişi güç kaynağından çekin ve döner parçaların tam olarak durmasını bekleyin - aleti her gözetimsiz bıraktığınızda - sıkışan maddeleri temizlemeden önce - alet üzerinde kontrol, temizlik işlemi veya çalışma gerçekleştirmeden önce - yabancı bir maddeye çarptıktan sonra - alet anormal şekilde titremeye başladığında

• Havalandırma deliklerinin her zaman temiz kalmasını sağlayın

ALET ÜZERINDEKI SIMGELERIN AÇIKLAMASI

3 Uyarı! Kullanmadan önce kılavuzu okuyun 4 Aleti yağmura maruz bırakmayın 5 Koruyucu gözlük ve koruyucu kulaklık giyin 6 Fırlayan çöpler tarafından meydana gelebilecek yaralanma tehlikelerine dikkat edin (seyredenleri çalışma alanında güvenli bir uzaklıkta tutun) 7 Çalışma esnasında kablo (uzatma) hasar görürse veya kesilirse hemen aletin fişini prizden çekin 8 Çift yalıtım (topraklama kablosu gerekli değildir) 9 Aleti evdeki çöp kutusuna atmayınız KULLANIM

• Montaj talimatları 0 - çizimdeki sayıların sırası aletin montajı için izlenmesi gereken adımları göstermektedir - kılavuz tutamak A 2 gevşetme/sıkma düğmesi B 2 vasıtasıyla ayarlanabilir ! aleti asla kesme koruyucu başlığı C 2 olmadan kullanmayın ! tüm vidaları, cıvataları ve somunları iyice sıkın

• Kablo tutucu ! - kablo tutucu D üzerine gösterildiği gibi uzatma kablosundaki düğümü bağlayın - uzatma kablosunu güvenceye almak için sıkı şekilde çekin

• Boyun ayarlanması @ Kesme işleminde öndeki kolunuzun düz olacak şekilde alet boyunun ayarlanması - E düğmeye basarak boru kilidini açın F - boruyu E istediğiniz boya uzatın (3 konum)

• Açma/kapama # - tetik svicini G getirerek aleti çalıştırın - tetik svicini G bırakarak aleti kapatın ! aleti kapattıktan sonra kesme misinaları birkaç saniye daha dönmeye devam eder - aleti yeniden açmadan önce kesme misinalarının durmasını bekleyin ! aleti hızlı şekilde açıp kapatmayın

• Çim biçme ! kesme işlemi yapılacak alanda taşların, molozların ve diğer yabancı maddelerin bulunmadığından emin olun ! sadece alet tam hızda dönerken biçme işlemine başlayın - kesme işlemine prizin yakınından başlayın ve çalışarak uzağa doğru gidin - uzun çimleri kat kat kesin (daima üstten başlayın) - sadece kesme misinasının ucuyla kesin - nemli veya ıslak çimleri kesmeyin - kesilen çimlerin makarayı tıkamasını önleyin (yoğun kesimler yapmayın) - alete fazla yüklenmeyin - ağaç ve çalı etrafını kesme misinalarıyla temas etmeyecek şekilde dikkatlice kesin - değerli çiçekleri korumak için H $ çiçek koruyucuyu kullanın - aleti, kesme misinaların aşırı yıpranmasını karşı korumak için sert nesnelerden uzak tutun - sert nesnelere temas edildiğinde oluşacak geri tepme güçlerine karşı hazırlıklı olun

• Aletin tutulması ve kullanılması % - uzun çimleri kesmek için aleti sağdan sola ve soldan sağa hareket ettirin - kısa çimleri kesmek için aleti gösterildiği gibi eğin - kenarları biçmek için kesme kafasını gösterildiği gibi 180° döndürün (sadece alt boru E mevcut üç yükseklik konumundan birine sabitlendiğinde mümkündür) - cihaz üzerinde her an kontrol sahibi olmak için, iki elinizle sıkıca tutunuz - dengeli bir çalışma pozisyonu sağlayın - daima aleti vücudunuzdan uzakta tutun

• Misina besleme ^ - alet açıldığı zaman, iki kesme misinası serbest bırakılır ve kesme bıçağı J tarafından doğru uzunlukta kesilir ! misina kesme bıçağından J kaynaklanabilecek yaralanmalara dikkat edin - misina besleme işleminden sonra aleti kapatmadan önce daima normal çalışma konumuna getirin - tam kesme döngüsünü korumak için düzenli aralıklarla misina beslemesi yapın - motor boşta çalışıyor ve çimen kesilmiyorken kesme misinaları aşınır veya kesilir; makarayı geri sarın veya makara sistemini değiştirin

• Makaranın geri sarılması & Kesme misinalarının makara kapağından K çıkmaması durumunda ! aleti kapatın ve fişi prizden çekin - makara sistemini aletten çıkarın ve makarayı makara kapağından K çıkarın - her iki kesme misinasını eşit şekilde kat kat ok yönünde sıkıca geri sarın - her iki misinayı makara yarıklarına X takın ve sıkıca yerlerinde olduğundan emin olun (misinanın yeterli uzunluğunu bırakın) - tekrar sarılan makarayı makara kapağına K yerleştirmeden önce her iki misinayı makara deliklerinin Y içinden geçirin55 ! makaranın sıkıca yerine yerleştirildiğinden emin olun, ardından misinaları sıkıca çekerek her ikisini de yarıklardan çözün - makara sistemini alete takın (yerine oturana kadar makarayı saat yönünde çevirin) *

• Makaranin değiştirilmesi * ! aleti kapatın ve fişi prizden çekin - sadece eski/yeni makaranini gösterildiği gibi çıkarın/ takın - makaranin değiştirilmesinden sonra aletin doğru olarak çalıştığından emin olmak için aleti yüksüz olarak bir dakika süreyle test çalışmasına tabi tutun ! fişe takarken aletin kapalı oldugundan emin olun

• Bu alet profesyonel kullanıma yönelik değildir

• Aleti daima kapatın, fişi güç kaynağından çekin ve döner parçaların tam olarak durmasını bekleyin

• Aleti ve kablosunu daima temiz tutun (özellikle havalandırma yuvalarını) - aleti nemli ve yumuşak bir bezle temizleyin (temizlik maddeleri veya solventleri kullanmayın) - her kullanımdan sonra misina kesme bıçağını J 2 ve kesme koruyucu başlığını C 2 temizleyin - havalandırma deliklerini L 2 fırça veya basınçlı hava yardımıyla düzenli olarak temizleyin

• Düzenli aralıklarla kesme kafasını ve somunların, cıvataların ve vidaların sıkılığını kontrol edin

• Düzenli aralıklarla parçaları aşınmaya ve hasara karşı kontrol edin ve gerektiğinde onarılmasını/değiştirilmesini sağlayın

• Saklama ( - aleti, çocukların erisemeyeceği, iç mekanlarda kilitli ve kuru bir yerde saklayın - saklama rayını M duvara 4 adet vidayla (ürünle birlikte verilmez) monte edin ve yatay olarak dengeleyin

• Dikkatli biçimde yürütülen üretim ve test yöntemlerine rağmen aleti arıza yapacak olursa, onarım SKIL elektrikli aletleri için yetkili bir serviste yapılmalıdır - aleti ambalajıyla birlikte satın alma belgenizide ekleyerek satıcınıza veya en yakın SKIL servisine ulaştırın (adresler ve aletin servis şemaları www.skil. com adresinde listelenmiştir)

• Aşağıdaki liste, sorunların belirtilerini, muhtemel nedenlerini ve düzeltici eylemleri gösterir (bunlar sorunu belirlemez ve düzeltmezse satıcınızla veya servisle iletişime geçin) ! sorunu araştırmadan önce aleti kapatın ve fişini prizden çekin ★ Alet çalışmıyor - güç kaynağı prizi arızası -> başka priz kullanın - uzatma kablosu hasarlı -> uzatma kablosunu değiştirin ★ Alet kesik kesik çalışıyor - iç kablo tesisatı arızası -> satıcı/servis merkeziyle iletişime geçin - açma/kapama düğmesi arızası -> satıcı/servis merkeziyle iletişime geçin ★ Alet anormal olarak titriyor - çimler çok uzun -> kademeli olarak kesin ★ Alet kesmiyor - misina çok kısa/kopmuş -> aleti kapatıp açarak misina besleyin ★ Misina dışarı çıkmıyor - makara boş -> makarayı değiştirin - misina makara içinde dolaşmış -> makarayı inceleyin; gerekliyse geri sarın ★ Misina devamlı kopuyor - misina makara içinde dolaşmış -> makarayı inceleyin; gerekliyse geri sarın - biçme makinesi doğru olarak kullanılmamış -> sadece misinanın uç kısmıyla kesim yapın; taş, duvar ve diğer sert nesnelere temastan kaçının; misinayı düzenli olarak dışarı çıkarın ÇEVRE

• Elektrikli aletlerini, aksesuarları ve ambalajları evdeki çöp kutusuna atmayınız (sadece AB ülkeleri için) - kullanılmış elektrikli aletleri, elektrik ve elektronikli eski cihazlar hakkındaki 2012/19/EC Avrupa yönergelerine göre ve bu yönergeler ulusal hukuk kurallarına göre uyarlanarak, ayrı olarak toplanmalı ve çevre şartlarına uygun bir şekilde tekrar değerlendirmeye gönderilmelidir - sembol 9 size bunu anımsatmalıdır

• Ölçülen EN 60335 göre ses basıncı bu makinanın seviyesi 84 dB(A) ve çalışma sırasındaki gürültü 95 dB(A) (standart sapma: 1 dB), ve titreşim 2,9 m/s² (üç yönün vektör toplamı; tolerans K = 1,5 m/s²)

• Titreşim emisyon seviyesi EN 60335’te sunulan standart teste göre ölçülmüştür; bu seviye, bir aleti bir başkasıyla karşılaştırmak amacıyla ve aletin söz konusu uygulamalarda kullanılması sırasında titreşime maruz kalma derecesinin ön değerlendirmesi olarak kullanılabilir - aletin farklı uygulamalar için veya farklı ya da bakımı yetersiz yapılmış aksesuarlarla kullanılması, maruz kalma seviyesini belirgin biçimde artırabilir - aletin kapalı olduğu veya çalıştığı ancak gerçek anlamda iş yapmadığı zamanlarda, maruz kalma seviyesi belirgin biçimde azalabilir ! aletin ve aksesuarlarının bakımını yaparak, ellerinizi sıcak tutarak ve iş modellerinizi düzenleyerek kendinizi titreşimin etkilerinden koruyun
