HASZNÁLATI ÚTMUTATÓ WX550.1 WORX

* Nem minden készülék tartalmazza valamennyi, a fentiekben felsorolt alkatrészt.

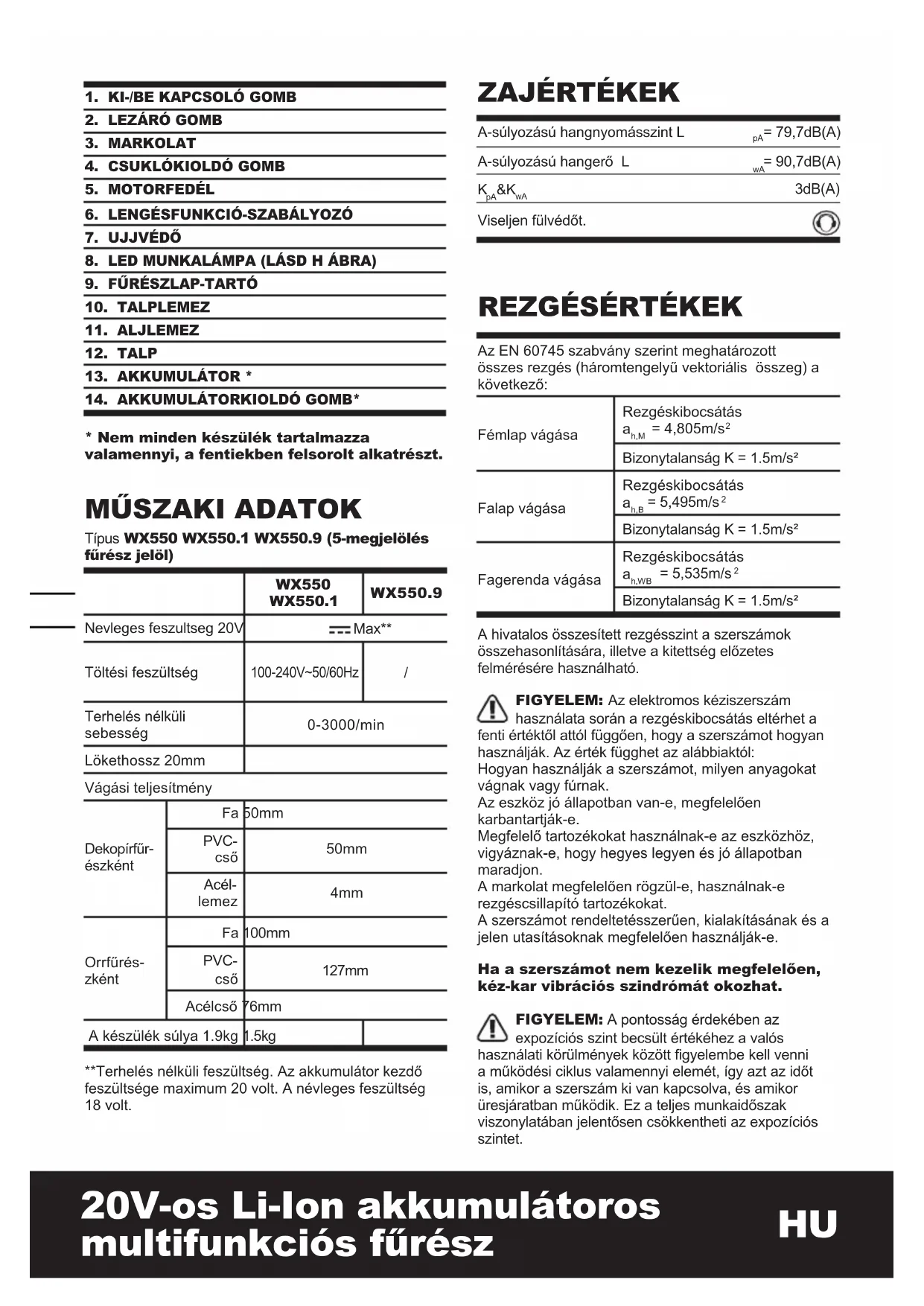

MÜSZAKI ADATOK

Típus WX550 WX550.1 WX550.9 (5-megjelölés fűrész jelöl)

	WX550WX550.1	WX550.9
Nevleges feszultseg 20V	Max**
Töltési feszültség	100-240V~50/60Hz	/
Terhelés nélküli sebesség	0-3000/min
Lökethossz 20mm

Vágási teljesítmény

Dekopírfür-észként	Fa	50mm
	PVC-cső	50mm
	Acél-lemez	4mm
Orrfűrés-zként	Fa	100mm
	PVC-cső	127mm
	Acélcső	76mm
A készülék súlya 1.9kg		1.5kg

**Terhelés nélküli feszültség. Az akkumulátor kezdő feszültsége maximum 20 volt. A névleges feszültség 18 volt.

ZAJÉRTÉKEK

A-súlyozású hangnyomásszint L	_pA = 79,7dB(A)
A-súlyozású hangerő L	_wA = 90,7dB(A)
K_pA \& K_wA	3dB(A)
Viseljen fülvédőt.

REZGÉSÉRTÉKEK

Az EN 60745 szabvány szerint meghatározott összes rezgés (háromtengelyű vektoriális összeg) a következő:

Fémlap vágása	Rezgéskibocsátás a_h,M = 4,805m/s^2
	Bizonytalanság K = 1.5m/s2
Falap vágása	Rezgéskibocsátás a_h,B = 5,495m/s^2
	Bizonytalanság K = 1.5m/s2
Fagerenda vágása	Rezgéskibocsátás a_h,WB = 5,535m/s^2
	Bizonytalanság K = 1.5m/s2

A hivatalos összesített rezgésszint a szerszámok összehasonlítására, illetve a kitettség előzetes felmérésére használható.

FIGYELEM: Az elektromos kéziszerszám használata során a rezgéskibocsátás eltérhet a fenti értéktől attól függően, hogy a szerszámot hogyan használják. Az érték függhet az alábbiaktól: Hogyan használják a szerszámot, milyen anyagokat vágnak vagy fúrnak.

Az eszköz jó állapotban van-e, megfelelően karbantartják-e.

Megfelelő tartozékokat használnak-e az eszközhöz, vigyáznak-e, hogy hegyes legyen és jó állapotban maradjon.

A markolat megfelelően rögzül-e, használnak-e rezgéscsillapító tartozékokat.

A szerszámot rendeltetésszerüen, kialakításának és a jelen utasításoknak megfelelően használják-e.

Ha a szerszámot nem kezelik megfelelően, kéz-kar vibrációs szindrómát okozhat.

FIGYELEM: A pontosság érdekében az expozíciós szint becsült értékéhez a valós használati körülmények között figyelembe kell venni a működési ciklus valamennyi elemét, így azt az időt is, amikor a szerszám ki van kapcsolva, és amikor üresjáratban működik. Ez a teljes munkaidőszak viszonylatában jelentősen csökkentheti az expozíciós szintet.

A rezgéskockázatnak való kitettséget az alábbiakkal csökkentheti:

MINDIG éles vésőt, pengét, és hegyes fúrófejet használjon.

Az eszközt jelen utasításoknak megfelelően tartsa karban, és vigyázzon a megfelelő kenésre (ahol erre szükség van).

Ha rendszeresen használja az eszközt, vásároljon rezgéscsillapító tartozékokat.

Kerülje az eszköz használatát 10^0 C vagy alacsonyabb hőmérsékleten.

Úgy tervezze meg a munkáját, hogy a magas rezgésszámú eszközök használatát igénylő feladatokat több napra ossza el.

TARTOZÉKOK

	WX550 W	WX550.1 WX	550.9
1 óra Töltőkészülék (WA3860)	1 1 /
2Ah akkumulátor (WA3551.1)	1 2 /
Mechanikai fűrész fához használható fűrészlapja	1 1 1
Mechanikai fűrész fémhez használható fűrészlapja	1 1 1
Mechanikai fűrész alumíniumhoz használható fűrészlapja	1 1 1
Rezgőfűrész fához használható fűrészlapja	1 1 1
Aljlemez	1 1 1

Javasoljuk, hogy a tartozékokat ugyanabból a boltból vásárolja meg, ahol a szerszámot is vásárolta. További részleteket a tartozék csomagolásán talál. Kérjen segítséget és tanácsot a bolti eladóktól.

AZ ORRFÜRÉSSZEL KAPCSOLATOS BIZTONSÁGI FIGYELMEZTETÉSEK

1. Ha fennáll a veszély, hogy a vágótartozék rejtett vezetékeket érint, az elektromos kéziszerszámot tartsa szigetelt tapadófelület mellett. Ha a vágótartozék feszültség alatt álló vezetéket érint, az elektromos kéziszerszám külső fémalkatrészei feszültség alá kerülhetnek, aminek hatására a szerszám működtetője áramütést szenvedhet.

KIEGÉSZÍTŐ BIZTONSÁGI SZABÁLYOK AZ ORRFÜRÉSSZEL KAPCSOLATBAN

1. Mindig viseljen pormaszkot.

AZ AKKUMULÁTORRAL KAPCSOLATOS BIZTONSÁGI FIGYELMEZTETÉSEK

a) Az akkumulátort ne szedje szét, ne nyissa fel és ne vágja meg.
b) Ne zárja rövidre az akkumulátort. Az akkumulátorokat ne tárolja olyan dobozban vagy fiókban, ahol rövidre zárhatják egymást, vagy valamilyen vezető anyag a rövidzárlatukat okozhatja. Az akkumulátorokat használaton kívül tartsa a fémtárgyaktól, például gemkapcsoktól, pénzérméktől, kulcsoktól, szögektől, csavaroktól vagy más kis fémtárgyaktól távol, mert ezek összekapcsolhatják a pólusokat. Az akkumulátor pólusainak rövidzárlata égés- és tűzveszélyes.
c) Ne tegye ki hönek vagy tüznek az akkumulátort. Ne tárolja közvetlen napfényben.
d) Az akkumulátort ne tegye ki ütésnek.
e) Ha az akkumulátor szivárog, vigyázzon, hogy a folyadék ne kerüljön a börre vagy szembe. Amennyiben a börre vagy szembe kerül, az érintett területet mossa le bö vízzel, és forduljon orvoshoz.
f) Az akkumulátor vagy egy cella lenyelése esetén azonnal forduljon orvoshoz.
g) Vigyázzon, hogy az akkumulátor tiszta és száraz maradjon.
h) Ha az akkumulátor pólusaira szennyeződés kerül, azt egy tiszta, száraz ruhával törölje le.
i) Az akkumulátort használat előtt fel kell tölteni. A töltést mindig az utasításoknak megfelelően, helyes eljárást használva végezze.
j) Használaton kívül ne hagyja töltön az akkumulátort.
k) Hosszan tartó tárolást követően a maximális teljesítmény elérése érdekében szükséges lehet, hogy az akkumulátort többször feltöltse és lemerítse.
I) Az akkumulátor szobahömérsékleten (20°C ± 5°C) használva nyújtja a legjobb teljesítményt.
m) Az akkumulátorok ártalmatlanításakor

a különböző elektrokémiai rendszereket különítse el egymástól.

n) Csak a WORX által javasolt töltővel töltse fel. Kizárólag a készülékhez való használatra mellékelt töltőt használja. Ha egy adott akkumulátorhoz megfelelő töltőt másik akkumulátorral használ, az tűzveszélyes lehet.
o) Ne használjon a készülékkel való használatra tervezettől eltérő akkumulátort.
p) Az akkumulátor gyermekektől távol tartandó.
q) Örizze meg a termékhez mellékelt utasításokat, a későbbiekben szüksége lehet ezekre.
r) Amikor a szerszámot nem használja, vegye ki belőle az akkumulátort.
s) Ártalmatlanításnál megfelelően járjon el.

SZIMBÓLUMOK

	A sérülésveszély csökkentése érdekében a felhasználónak el kell olvasnia az utasításokat.
	Figyelmeztetés
	Viseljen szemvédőt
	Viseljen fülvédőt
	Viseljen pormaszkot
	Az elemeket ne dobja ki, a lemerült elemeket vigye a helyi gyűjtő- vagy újrahasznosító pontokra
	Ne dobja tűzbe
	Ne tegye ki esőnek vagy víznek

	A leselejtezett elektromos készülékek nem dobhatók ki a háztartási hulladékkal. Ha van a közelben elektromos hulladék gyűjtő udvar, vigye oda a készüléket. Az újrahasznosítási lehetőségekről tájékozódjon a helyi hatóságoknál vagy a kereskedőnél.
	Gondoskodjon arról, hogy az akkumulátort eltávolította az alkatrészek cseréjét megelőzően.
	Viseljen védőkesztyűt.
	Fa
	Fém
	Alumínium
	Műanyag
	Helytelen
	Helyes
	Az optimális és pontos vágáshoz, fűrészeléshez használjon mérsékelt erőt.
	Zár
	Nyit
	Befogási helyek
xINR18/65-y	Hengeres lítium-ion akkumulátorcellák 18mmes maximális átmérővel és 65mm-es maximális magassággal; az “x” a sorosan kötött cellákat jelöli, üres, ha a szám 1; az “y” a párhuzamosan kötött cellákat jelöli, üres, ha a szám 1.

HASZNÁLATI UTASÍTÁSOK

MEGJEGYZÉS: Mielött a szerszámot

használná, olvassa el figyelmesen az utasításokat.

RENDELTETÉS:

A szerszám 2-az egyben fűrész, orrfűrész és dekopírfűrész funkcióval. Használható jól rögzített fa, műanyag, fém és építőanyag fűrészelésére. Egyenes és ívelt vonalú vágásra egyaránt alkalmas.

ÖSSZESZERELÉS ÉS MÜKÖDÉS

MÜVELET ÁBRA
MÜKÖDTETÉS ELÖTT
Az akkumulátor eltávolítása Lásd A1. Ábra
Az akkumulátor feltöltése Lásd A2. Ábra
Az akkumulátor behelyezése	Lásd A3. Ábra
Az üzemmód beállításaAz I-es pozícióban a szerszám dekopírfűrészként használható.A II-os pozícióban a szerszám orrfűrészként használható.MEGJEGYZÉS: A legjobb vágási teljesítmény érdekében, válassza ki az üzemmódhoz legjobban találó fűrészlapot (a speciális rezgőfűrészi él nincs mellékelve).FIGYELEM!A becsípődés elkerülése érdekében tartsa távol a kezét a forgópántoktól, amikor pozíciót vált.Tartsa távol a kezét a lezárógombtól, nehogy a szerszám véletlenül bekapcsoljon.A művelet elkezdése előtt győződjön meg arról, hogy a csuklókioldó gomb a reteszelt pozícióban áll.	Lásd B1 - C4. Ábra

ÖSSZESZERELÉS

A fűrészlap cseréje Ha mechanikus fűrészként használják, a fűrészlap fogai a D1 ábrán látható módon, kifelé kell álljanak; amennyiben rezgőfűrészként használják, a fűrészlap fogai a D3 ábrán látható módon kell álljanak.

FIGYELMEZTETÉS:

Tartsa távol a kezét a lezárógombtól, hogy elkerülje a szerszám véletlen bekapcsolását a beállítások, illetve a kiegészítők beszerelése vagy eltávolítása során.

Lásd D1 – D3. Ábra

MÜKÖDÉS

FIGYELEM: Égésveszély. Ne érintse meg a fűrészlapot közvetlenül használat után. A

fürészlap megérintése személyi sérüléshez vezethet.

Be- és kikapcsolásMEGJEGYZÉS: Biztonságiokokból a készülék ki-/bekapcsológombja nem zárolható, azt avágási művelet során végiglenyomva kell tartani.	Lásd E. Ábra
Ingafunkció	Lásd F1, F2.Ábra
Vágás! FIGYELEM!•A szerszám működtetéseközben soha ne fogja meg aforgócsapot.•A szerszám működtetéseközben soha ne fogja meg amotorfedelet.Mindig használjon a vágandóanyagnak és anyagvastagságnakmegfelelő fűrészlapot. Mielőttbármilyen típusú anyagot vágnalellenőrizze, hogy szilárdanrögzül-e vagy meg van-e fogatva,hogy elkerülje a megcsúszását.Ha a munkadarabot kézzel tartjameg vagy a testével szorítja le,úgy az nem lesz kellőképpenstabil, ami kontrollvesztéshezvezethet.• Amikor csak lehetséges, atalplemezt szorosan rá kellnyomni a vágott anyagra. Ígyelkerülhető a fűrész megugrásaavagy rezgése, és minimálisracsökkenthető a fűrészlapeltörésének lehetősége.	Lásd G1 – G3Ábra
LED munkalámpa Lásd H. Ábra

JAVASLATOK A MULTIFUNKCIÓS FÜRÉSZ HASZNÁLATÁHOZ

Amennyiben a fűrész túlságosan felmelegedik, járassa terhelés nélkül 2-3 percig a motor lehülése érdekében. Kerülje a hosszantartó használatot alacsony sebességen.

Az anyag elmozdulása befolyásolhatja a vágás minőségét. A fűrészlap a felütés közben vág, és forgácsolhatja a felső felületet.

A munka befejeztével ellenőrizze, hogy a legfelső felületen ne legyenek látható sérülések.

KARBANTARTÁS

A szerszámot nem szükséges megkenni vagy karbantartani.

A szerszám nem tartalmaz a felhasználó által javítható alkatrészeket. Soha ne használjon vizet vagy vegyi tisztítószereket a szerszám tisztításához. Törölje tisztára egy száraz ronggyal. A szerszámot mindig száraz helyen tárolja. Tartsa tisztán a motor szellőzőnyílásait. Minden szabályozóeszközt tartson pormentesen. A szellőzőnyílásokon keresztül néha szikrák láthatók. Ez természetes, nem okoz kárt az elektromos kéziszerszámban.

HIBAELHÁRÍTÁS

Tünet	Lehetséges okok	Lehetséges megoldás
A szerszám működés közben hirtelen leáll.	Túlterhelés Az ak-kumulátor hőmérséklete túl magas.Az ak-kumulátor lemerülőben van.	Azonnal szüntesse meg a terhelést, és járassa kb. 30 másodpercig terhelés nélkül, hogy lehüljön.Töltse fel az akkumulátort.

KÖRNYEZETVÉDELEM

A leselejtezett elektromos készülékek nem dobhatók ki a háztartási hulladékkal. Ha van a közelben elektromos hulladék gyűjtő udvar, vigye

oda a készüléket. Az újrahasznosítási lehetőségekről tájékozódjon a helyi hatóságoknál vagy a kereskedőnél.

MEGFELELŐSÉGI NYILATKOZAT

A gyártó,

POSITEC Germany GmbH

Kijelenti, hogy a termék,

Leírás WORX Li-ion akkumulátoros multifunkciós fűrész

Típus WX550 WX550.1 WX550.9 (5- megjelölés fűrész jelöl)

Rendeltetés Különböző anyagok vágása

Megfelel a következő irányelveknek:

2006/42/EC

2011/65/EU

2014/30/EU

Az alábbi normáknak:

EN 55014-1

EN 55014-2

EN 60745-1

EN 60745-2-11

A műszaki dokumentáció összeállítására jogosult személy:

Név Russell Nicholson

Cím Positec Power Tools (Europe) Ltd, PO

Helyettes főmérnöke, Tesztelés és minősítés

1. COMUTATOR DE PORNIRE/OPRIRE

2. BUTON DE BLOCARE

3. ZONE DE PRINDERE

4. BUTON DE ELIBERARE PIVOT

5. CAPAC MOTOR

6. BUTON CONTROLARE ACTIUNE DE OSCILARE

7. DEGET DE PROTECTIE

8. LAMPĂ DE LUCRU LED (Consultați Fig. H)

9. SUPORT PÂNZĂ

10. PLACĂ DE BAZĂ

11. PLACĂ DE BAZĂ

12. PLACĂ

13. ACUMULATOR *

14. BUTON DE ELIBERARE A ACUMULATORULUI*

Bánjon vele óvatosan.

A sérült csomagot ne helyezze be és ne szállítsa.

Tüzveszély állhat fenn.
