GEBRUIKSAANWIJZING WX550.1 WORX

* Niet alle afgebeelde of beschreven toebehoren worden standaard meegeleverd.

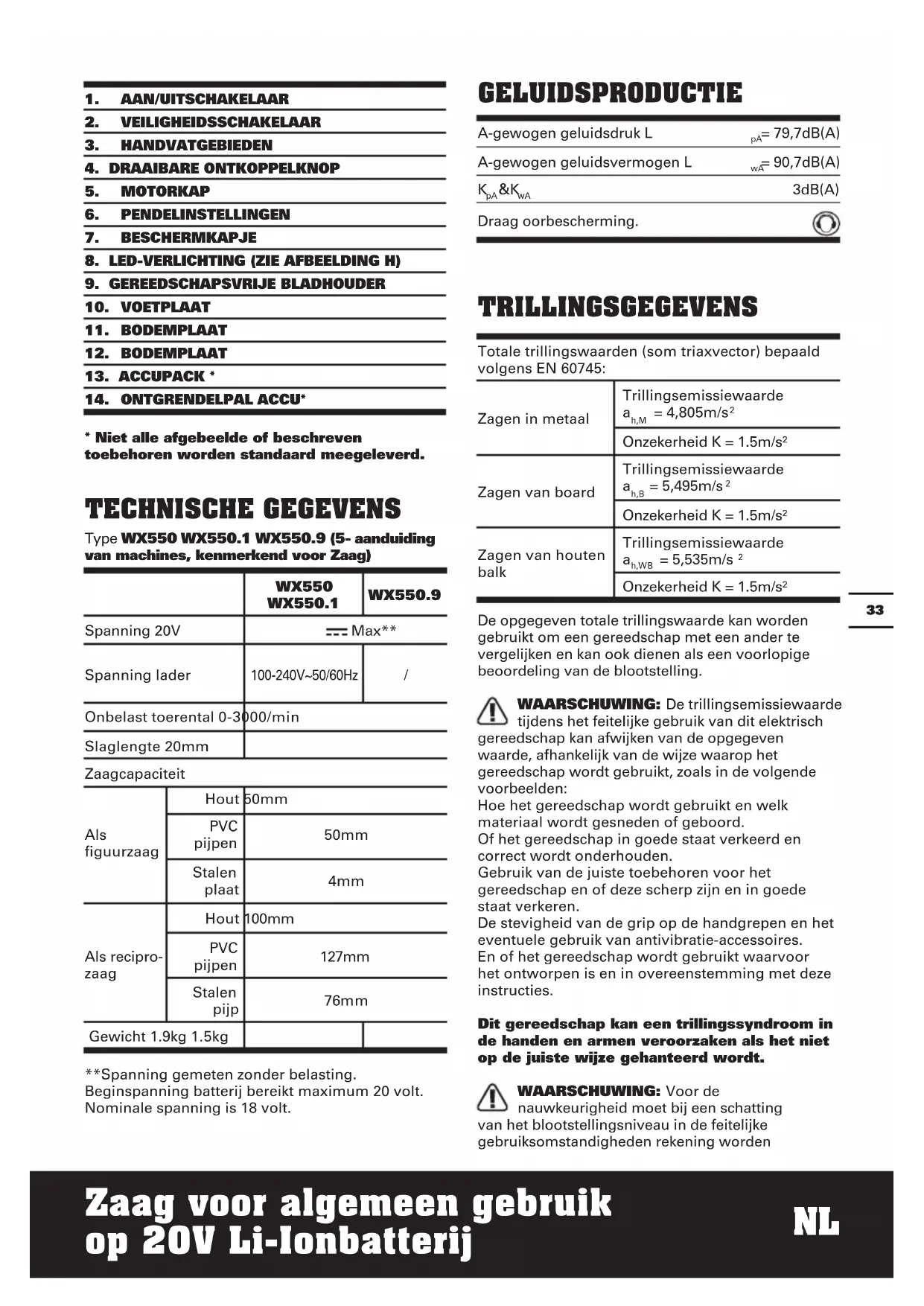

TECHNISCHE GEGEVENS

Type WX550 WX550.1 WX550.9 (5- aanduiding van machines, kenmerkend voor Zaag)

	WX550WX550.1	WX550.9
Spanning 20V	--- Max**
Spanning lader	100-240V~50/60Hz	/
Onbelast toerental 0-3000/min
Slaglengte 20mm

Zaagcapaciteit

Als figuurzaag	Hout	50mm
	PVC pijpen	50mm
	Stalen plaat	4mm
Als reciprozaag	Hout	100mm
	PVC pijpen	127mm
	Stalen pijp	76mm
Gewicht 1.9kg 1.5kg

**Spanning gemeten zonder belasting. Beginspanning batterij bereikt maximum 20 volt. Nominale spanning is 18 volt.

GELUIDSPRODUCTIE

A-gewogen geluidsdruk L	_pA = 79,7dB(A)
A-gewogen geluidsvermogen L	_wA = 90,7dB(A)
K_pA & K_wA	3dB(A)
Draag oorbescherming.

TRILLINGSGEGEVENS

Totale trillingswaarden (som triaxvector) bepaald volgens EN 60745:
Zagen in metaal	Trillingsemissiewaarde a_h,M = 4,805m/s^2
	Onzekerheid K = 1.5m/s2
Zagen van board	Trillingsemissiewaarde a_h,B = 5,495m/s^2
	Onzekerheid K = 1.5m/s2
Zagen van houten balk	Trillingsemissiewaarde a_h,WB = 5,535m/s^2
	Onzekerheid K = 1.5m/s2

De opgegeven totale trillingswaarde kan worden gebruikt om een gereedschap met een ander te vergelijken en kan ook dienen als een voorlopige beoordeling van de blootstelling.

WAARSCHUWING: De trillingsemissiewaarde tijdens het feitelijke gebruik van dit elektrisch gereedschap kan afwijken van de opgegeven waarde, afhankelijk van de wijze waarop het gereedschap wordt gebruikt, zoals in de volgende voorbeelden:

Hoe het gereedschap wordt gebruikt en welk materiaal wordt gesneden of geboord.

Of het gereedschap in goede staat verkeerd en correct wordt onderhouden.

Gebruik van de juiste toebehoren voor het gereedschap en of deze scherp zijn en in goede staat verkeren.

De stevigheid van de grip op de handgrepen en het eventuele gebruik van antivibratie-accessoires.

En of het gereedschap wordt gebruikt waarvoor het ontworpen is en in overeenstemming met deze instructies.

Dit gereedschap kan een trillingssyndroom in de handen en armen veroorzaken als het niet op de juiste wijze gehanteerd wordt.

WAARSCHUWING: Voor de nauwkeurigheid moet bij een schatting van het blootstellingsniveau in de feitelijke gebruiksomstandigheden rekening worden

gehouden met alle delen van de bedrijfscyclus, zoals het moment waarop het gereedschap wordt uitgeschakeld en terwijl het gereedschap in werking is zonder daadwerkelijk gebruikt te worden. Dit kan het blootstellingsniveau over de totale werkperiode aanzienlijk verminderen.

Help de blootstelling aan trillingen te minimaliseren.

Onderhoud het gereedschap in overeenstemming met deze instructies en houd het goed gesmeerd (indien van toepassing).

Schaf antivibratie-accessoires aan wanneer u het gereedschap geregeld gebruikt.

Vermijd het gebruik van gereedschap bij temperaturen van 10°C of minder.

Plan de werkzaamheden zodat de taken met veel trillingen over een aantal dagen verspreid worden.

TOEBEHOREN

	WX550	WX550.1	WX550.9
1 uur Lader (WA3860)	1 1 /
2Ah Batterij (WA3551.1)	1 2 /
Decoupeerzaag-blad voor hout	1 1 1
Decoupeerzaag-blad voor metaal	1 1 1
Decoupeer-zaagblad voor aluminium	1 1 1
Reciprookzaagblad voor hout	1 1 1
Bodemplaat	1 1 1

Wij adviseren u alle accessoires te kopen in de winkel waar u het gereedschap heeft aangekocht. Kijk op de verpakking van accessoires voor meer informatie. Ook het winkelpersoneel kan u helpen en adviseren.

1. Houd het gereedschap aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waarbij het inzetgereedschap verborgen stroomleidingen of de eigen stroomkabel kan raken. Contact met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot

een elektrische schok leiden.

AANVULLENDE VEILIGHEIDSREGELS VOOR DE RECIPROZAAG

1. Draag een stofmasker.

VEILIGHEIDSINSTRUCTIES VOOR HET ACCUPACK

a) Batterijcellen en accupacks mogen niet gedemonteerd, geopend of vernietigd worden.
b) Sluit accupacks niet kort. Bewaar accupacks niet willekeurig in een doos of lade waar ze elkaar kunnen kortsluiten of door geleidende voorwerpen kortgesloten kunnen worden. Houd het accupack op een afstand van andere metalen voorwerpen als paperclips, muntstukken, sleutels, nagels, schroeven en andere kleine metalen voorwerpen die de contacten van de accupack kunnen verbinden. Kortgesloten contacten van accupacks kunnen brandwonden of brand veroorzaken.
c) Stel accupacks niet bloot aan warmte of vuur. Vermijd opslag in direct zonlicht.
d) Stel accupacks niet bloot aan mechanische schokken.
e) Als een accu lekt dient men voorzichtig te zijn dat de vloeistof niet in contact komt met de huid of de ogen. Als dat toch gebeurt spoelt men de huid onder stromend water en raadpleegt men een arts.
f) Raadpleeg meteen een arts wanneer een batterij of accupack is ingeslikt.
g) Houd batterijcellen en accupacks schoon en droog.
h) Veeg de aansluitingen van het accupack schoon met een droge doek als ze vuil zijn geworden.
i) Accupacks moeten voor gebruik worden opgeladen. Lees de gebruiksaanwijzing voor de juiste laadinstructies.
j) Laat accupacks niet langdurig opladen als ze niet worden gebruikt.
k) Na een lange opslagperiode kan het nodig zijn het accupack enkele keren op te laden en te ontladen voor een optimale prestatie.
I) Accupacks presteren het best bij normale kamertemperatuur (20°C ± 5°C).
m) Wanneer u accupacks wegwerpt, dient u accupacks van verschillende elektrochemische systemen van elkaar afgezonderd te houden.
n) Laad alleen op met een lader met de technische gegevens van WORX. Gebruik geen andere lader dan de lader die

specifiek voor dat doel met de apparatuur is meegeleverd. Een lader voor één type accupack geschikt is kan een brandgevaar inhouden wanneer gebruikt met een ander type.

o) Gebruikt geen accupack dat niet bedoeld is voor gebruik met deze apparatuur.
p) Houd accupacks buiten het bereik van kinderen.
q) Bewaar de oorspronkelijke instructies van het product voor latere gebruik.
r) Verwijder het batterijpakket uit de apparatuur als het niet in gebruik is.
s) Volg de juiste procedure voor afvalverwijdering na afdanken van dit apparaat.

SYMBOLLEN

	Lees de gebruikershandleiding om het risico op letsels te beperken
	Waarschuwing
	Draag oorbescherming
	Draag een veiligheidsbril
	Draag een stofmasker
	Batterijen niet weggooien. Breng lege accu's naar een recyclecentrum of inzamelpunt voor chemisch afval bij u in de buurt
	Niet verbranden
	Niet blootstellen aan regen of water

	Afgedankte elektrische productenmogen niet bij het normalehuisafval terechtkomen. Brengdeze producten waar mogelijknaar een recyclecentrum bij u inde buurt. Vraag de verkoper of degemeente informatie en adviesover het recyclen van elektrischeapparatuur
	Zorg ervoor dat de batterijvoorafgaand aan hetverwisselen van de accessoireswordt verwijderd
	Draag beschermendehandschoenen
	Hout
	Metaal
	Aluminium
	Plastic
	Onjuist
	Goed
	Zaag met matige druk opoptimale en nauwkeurigezaagresultaten te bereiken
	Vergrendelen
	Ontgrendelen
	Knijppunten
xINR18/65-y	Cilindrische lithiumionbatterijcellen met maximale diameter van 18mm en maximale hoogte van 65mm; “x” staat voor een aantal cellen dat in serie is aangesloten, blanco indien 1; “-y” staat voor een aantal cellen dat parallel is aangesloten, leeg indien 1.

BEDIENINGSINSTRUCTIES

OPMERKING: Lees het instructieboekje aandachtig voor gebruik van het gereedschap.

BEOOGD GEBRUIK

De machine is 2 zagen in een. Hij heeft een funcite voor reciprozagen en figuurzagen. Hij is geschikt voor hout, plastic, metaal en bouwmaterialen waarbij hij stevig op het werkstuk rust. Hij is geschikt voor rechte en gebogen sneden.

ASSEMBLAGE EN BEDIENING

ACTIE AFBEELDING

VOOR GEBRUIK

De accu verwijderen Zie afb. A1
De batterij opladen Zie afb. A2
De accu installeren	Zie afb. A3
Instelling van werkmodusIn positie I werkt de machine als figuurzaag.In positie II werkt de machine als reciprozaag.OPMERKING: Selecteer het blad dat het best geschikt is voor de werkmodus voor betere zaagprestaties (speciaal reciproceerzaagblad niet meegeleverd).⚠ WAARSCHUWING!• Om afknellen te voorkomen, houdt u, bij het veranderen van de positie, uw handen uit de buurt van het scharnier.• Om te voorkomen dat de machine onbedoeld wordt ingeschakeld, houdt u uw handen uit de buurt van de knop die de inschakelknop blokkeert.• Let er vóór gebruik op dat de draaibare ontkoppelknop in de positie vergrendeld is.	Zie afb. B1 - C4

MONTAGE

Zaagblad wisselenAls u de decoupeerzaagstand gebruikt, wijzen de tanden naar buiten, zoals getoond wordt in Fig. D1; als de reciprookzaagstand gebruikt wordt, moeten de tanden staan zoals op Fig. D3 te zien is.⚠ LET OP: Houd uw handen uit de buurt van de knop die de inschakelknop blokkeert, zodat de machine niet onbedoeld wordt ingeschakeld terwijl u een instelling verandert of een hulpmiddel monteert of verwijdert.

Zie afb. D1-D3

BEDIENING

WAARSCHUWING: Verbrandingsgevaar. Raak het zaagblad direct na gebruik niet aan. Aanraken van het zaagblad kan persoonlijk letsel veroorzaken.

Veiligheids-aan/uitschakelaarOPMERKING: Omveiligheidsredenen kan de aan/uitschakelaar van de machine niet worden vergrendeld, maar moet tijdens het gebruik voortdurend ingedrukt blijven.	Zie afb. E
Slingerfunctie Zie afb. F1, F2
DoorslijpenWAARSCHUWING!Houd de draaiknop niet vast terwijl u de machine gebruikt.Houd de motorkap niet vast terwijl u de machine gebruikt. Gebruik een zaagblad dat geschikt is voor het materiaal dat en de materiaaldikte die gezaagd moet worden. Voordat u enig materiaal snijdt, zorgt u ervoor dat het stevig verankerd of vastgeklemd is, om wegglijden te voorkomen. Houdt u het werkstuk met de hand vast of tegen uw lichaam, dan is het instabiel en kunt u de controle over het werkstuk verliezen.Zo mogelijk moet de voetplaat stevig tegen het materiaal worden gehouden. Hierdoor verhindert u de kans dat de zaag opspringt en trilt en vermindert u de kans dat het zaagblad breekt.	Zie afb. G1 – G3
LED-Verlichting Zie afb. H

Wordt de machine te heet, laat hem dan 2 à 3 minuten onbelast draaien om de motor af te koelen. Vermijd langdurig gebruik op zeer lage snelheden.

Elke beweging van het materiaal kan de kwaliteit van de snede beïnvloeden. Het zaagblad zaagt met een opwaartse beweging en kan het bovenste oppervlak van de randen van het werkobject versplinteren bij het zagen.

Zorg ervoor dat het bovenste oppervlak niet zichtbaar is als u klaar bent.

ONDERHOUD

Uw gereedschap vereist geen smering of onderhoud.

Dit gereedschap bevat geen onderdelen die door de gebruiker dienen te worden onderhouden. Gebruik nooit water of chemische reinigingsmiddelen voor het schoonmaken van uw elektrische gereedschap. Veeg schoon met een droge doek. Bewaar uw elektrische gereedschap altijd op een droge plaats. Houd de ventilatieopeningen van de motor schoon. Houd alle bedieningselementen vrij van stof. Af en toe ziet u vonken in de ventilatiegleuven. Dit is normaal en zal uw gereedschap niet beschadigen.

PROBLEMEN OPLOSSEN

Symptoom	Mogelijke oorzaken	Mogelijke Oplossing
De machine stopt plotseling tijden het gebruik.	Overbelasting.Batterijtemperatuur te hoog.Batterij bijna leeg.	Verminder direct de belasting op de machine, laat hem 30 seconden afkoelen op de hoogste on-belaste snelheid.Vervang het batterijpakket.

BESCHERMING VAN HET MILIEU

Afgedankte elektrische producten mogen niet bij het normale huisafval terechtkomen.

Breng deze producten waar mogelijk naar een

recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente informatie en advies over het recyclen van elektrische apparatuur.

CONFORMITEITVERKLARING

Wij,

POSITEC Germany GmbH

Verklaren dat het product,

Beschrijving WORX Zaag voor algemeen gebruik op Li-ionbatterij

Type WX550 WX550.1 WX550.9 (5- aanduiding van machines, kenmerkend voor Zaag)

Functie Zagen verschillende materialen

Voldoet aan de volgende richtlijnen,

2006/42/EC

2011/65/EU

2014/30/EU

Normen voldoen aan,

EN 55014-1

EN 55014-2

EN 60745-1

EN 60745-2-11

De persoon die bevoegd is om het technische bestand te compileren,

Naam Russell Nicholson

Adres Positec Power Tools (Europe) Ltd, PO

Plaatsvervangend Chief Ingenieur, Testen en

Certificering
