BRUKSANVISNING WX550.1 WORX

* Avbildat eller beskrivet tillbehör ingår delvis inte I leveransomfånget.

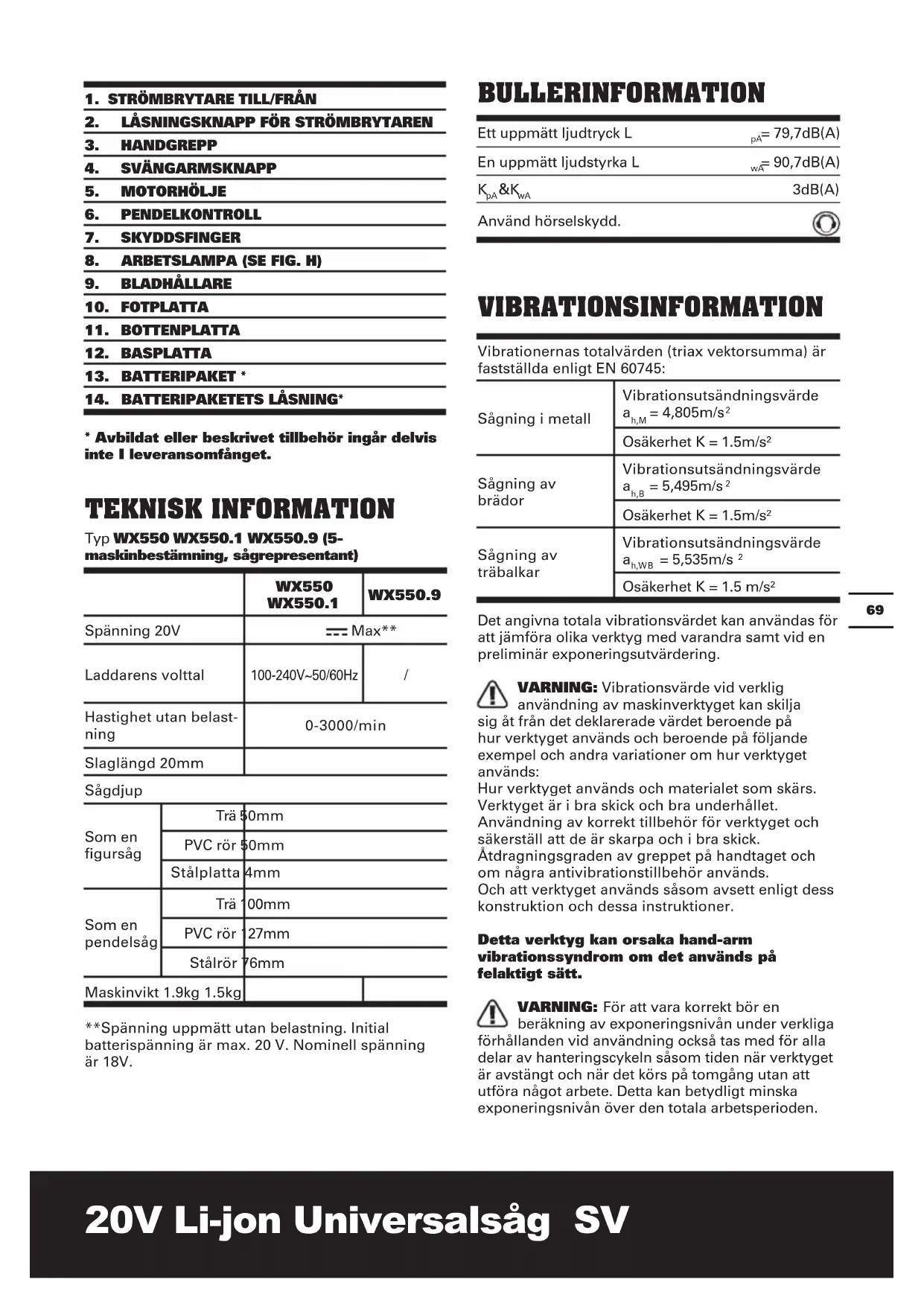

TEKNISK INFORMATION

Typ WX550 WX550.1 WX550.9 (5-maskinbestämning, sågrepresentant)

		WX550WX550.1	WX550.9
Spänning 20V		Max^**
Laddarens volttal		100-240V~50/60Hz	/
Hastighet utan belastning		0-3000/min
Slaglängd 20mm
Sågdjup
Som en figursåg	Trä 50mm
	PVC rör 50mm
	Stålplatta 4mm
Som en pendelsåg	Trä 100mm
	PVC rör 127mm
	Stålrör 76mm
Maskinvikt 1.9kg 1.5kg

**Spänning uppmätt utan belastning. Initial batterispänning är max. 20 V. Nominell spänning är 18V.

BULLERINFORMATION

Ett uppmätt ljudtryck L	_pA = 79,7dB(A)
En uppmätt ljudstyrka L	_wA = 90,7dB(A)
K_pA & K_wA	3dB(A)
Använd hörselskydd.

VIBRATIONSINFORMATION

Vibrationernas totalvärden (triax vektorsumma) är fastställda enligt EN 60745:
Sågning i metall	Vibrationsutsändningsvärde a_h,M = 4,805m/s^2
	Osäkerhet K = 1.5m/s2
Sågning av brädor	Vibrationsutsändningsvärde a_h,B = 5,495m/s^2
	Osäkerhet K = 1.5m/s2
Sågning av träbalkar	Vibrationsutsändningsvärde a_h,WB = 5,535m/s^2
	Osäkerhet K = 1.5 m/s2

Det angivna totala vibrationsvärdet kan användas för att jämföra olika verktyg med varandra samt vid en preliminär exponeringsutvärdering.

WARNING: Vibrationsvärde vid verklig

användning av maskinverktyget kan skilja sig åt från det deklarerade värdet beroende på hur verktyget används och beroende på följande exempel och andra variationer om hur verktyget används:

Hur verktyget används och materialet som skärs. Verktyget är i bra skick och bra underhållet.

Användning av korrekt tillbehör för verktyget och säkerställ att de är skarpa och i bra skick.

Åtdragningsgraden av greppet på handtaget och om några antivibrationstillbehör används.

Och att verktyget används såsom avsett enligt dess konstruktion och dessa instruktioner.

Detta verktyg kan orsaka hand-arm vibrationssyndrom om det används på felaktigt sätt.

WARNING: För att vara korrekt bör en

beräkning av exponeringsnivån under verkliga förhållanden vid användning också tas med för alla delar av hanteringscykeln såsom tiden när verktyget är avstängt och när det körs på tomgång utan att utföra något arbete. Detta kan betydligt minska exponeringsnivån över den totala arbetsperioden.

Hjälp för att minimera risken för vibrationsexponering.

Underhåll verktyget i enlighet med dessa instruktioner och håll det välsmort (där så behövs)

Om verktyget ska användas regelbundet, investera i antivibrationstillbehör.

Undvik att använda verktygen i temperaturer på 10°C eller lägre

Planera ditt arbetsschema för att sprida ut användning av kraftigt vibrerande verktyg över flera dagar.

TILLBEHÖR

	WX550	WX550.1	WX550.9
1 timme Laddning (WA3860)	1 1 /
2Ah Litiumbatteri (WA3551.1)	1 2 /
Sågblad för trä	1 1 1
Sågblad för metall	1 1 1
Sågblad för aluminium	1 1 1
Fram- och återgående sågblad för trä	1 1 1
Bottenplatta	1 1 1

Vi rekommenderar att du endast köper originaldelar enligt ovanstående lista från den butik där du köpte enheten. Se tillbehörsförpackningen för mer information. Butikspersonalen kan hjälpa dig och ge råd.

TIGERSÅG - SÄKERHETSVARNINGAR

1. Greppa endast de isolerade grepytorna på tigersågen när du utför arbeten med risk för att träffa dolda ledningar. Skärverktygets kontakt med en spänningsförande ledning kan orsaka att oskyddade metalldelar på handverktyget ger användaren en elektrisk chock.

KOMPLETTERANDE SÄKERHETSREGLER FÖR TIGERSÅG

1. Använd alltid ett munskydd.

SÄKERHETSFÖRESKRIFT-ER FÖR BATTERIET

a) Ta inte isär batteriet, öppna inte heller batteriet eller sära på battericeller.
b) Kortslut inte batteriet. Förvara inte batteriet på ett slarvigt sätt i en låda där det kan kortslutas eller skadas av ledande material. När batteriet inte används, håll det borta från metallobjekt, såsom pappersgem, pengar, nycklar, naglar, skruvar eller andra små metallobjekt som kan leda ström från en terminal till en annan. Om batteriterminalerna kortsluter varandra kan de förorsaka brandrisk.
c) Exponera inte batteriet för eld eller värme. Undvik förvaring i direkt solljus.
d) Utsätt inte batteriet för mekanisk chock.
e) Om batteriet läcker, låt inte vätskan komma i kontakt med hud eller ögon. Om så ändå skulle hända, skölj med mycket vatten och sök läkarhjälp.
f) Sök omedelbar läkarhjälp om någon har svalt en battericell eller batteriet.
g) Håll batteriet rent och torrt.
h) Torka av batteriet om det blir smutsigt med en torr, ren trasa.
i) Batteriet måste laddas före användning. Använd den här bruksanvisningen för att ladda batteriet korrekt.
j) Låt inte batteriet stå på laddning när det inte används.
k) Efter lång tids användning kan det bli nödvändigt att ladda och ladda ur batterieet många gånger för att nå maximal prestanda.
I) Batterier fungerar bäst när de används vid normal rumstemperatur (20 °C ± 5 °C).
m) När du kasserar batteriet, se till att hålla batterier med olika elektrokemiska system ifrån varandra.
n) Ladda endast med laddare av varumärket WORX. Använd ingen annan laddare än den som specifikt ska användas med det här batteriet. En laddare som passar för en viss typ av batteri kan förorsaka brandrisk vid användning tillsammans med ett annat batteri.
o) Använd inte ett batteri som inte är avsett för användning med det här verktyget.
p) Håll batteriet borta från barn.
q) Behåll den ursprungliga bruksanvisningen för framtida användning.
r) Plocka ur batteriet från verktyget då det inte används.
s) Kassera batteriet på rätt sätt.

SYMBOLER

	För att minska risken för skador måste användaren läsa bruksanvisningen.
	Varning
	Använd hörselskydd
	Använd skyddsglasögon
	Använd skyddsmask mot damm
	Kasta inte batterier i soptunnan. Lämna uttjänta batterier till din lokala uppsamlings eller återvinningsstation.
	Får ej uppeldas
	Får ej utsättas för regn eller vatten
	Uttjänade elektriska maskiner får inte kasseras som hushållsavfall. Använd återvinningsfaciliteter om det finns tillgängligt. Kontrollera med din återförsäljare eller vilka lokala föreskrifter som föreligger.
	Se till att batteriet tas bort innan byte av tillbehör.
	Använd skyddshandskar

	Trä
	Metall
	Aluminum
	Plast
	Fel
	Rätt
	Såga med måttligt tryck för att uppnå optimala och exakta skärresultat.
	Lås
	Lås upp
	Klämpunkter
	Cylindriska litiumjonbattericeller med max diameter på 18 mm och max höjd på 65 mm; "x" representerar ett antal seriekopplade celler, tomt om 1. "-y" Representerar ett antal parallellt anslutna celler, tomt om 1.

BRUKSANVISNING

OBS: Innan du använder verktyget, läs noga igenom bruksanvisningen.

ÄNDAMÅLSENLIG ANVÄNDNING:

Maskinen är två sågar i ett verktyg med funktionerna pendelsågning och figursågning avsedd för sågning i trä, plast, metall och byggnadsmaterial medan sågen vilar fast på arbetsstycket. Den är lämplig för raka och böjda sågningar.

MONTERING OCH DRIFT

ÅTGÄRD FIGUR
INNAN ENHETEN TAS I BRUK
Ta bort batteripaket Se Fig. A1
Ladda batteriet Se Fig. A2
Sätta i batteripaket	Se Fig. A3
Inställning av arbetslägeI position I kan detta verktygarbeta som en figursåg.I position II kan detta verktygarbeta som en pendelsåg.OBS: Välj det blad sompassar bäst för arbetsläget förbästa sågresultat (speciellttigersågblad medföljer ej).WARNING!För att undvika attklämmas håll händerna bortafrån gångjärnet vid byte avposition.För att undvika att verktygetslås på oavsiktligt se till athålla dina händer undan frånlåsknappen.Se till att svängarmsknappenär låst på plats före drift.	Se Fig. B1 - C4

MONTERING

Byte av sågbladVid användning avsticksågsläget, är bladtänderna vänd utåt såsom visas i fig. D1; medan i tigersågsläget, ska sågtänderna vara såsom visas i fig. D3.⚠️ FÖRSIKTIGHET: Håll händerna borta från låsknappen för att förhindra att strömställaren aktiveras innan justeringar gjorts eller tillsatser eller tillbehör installeras eller tagits bort.

Se Fig. D1 – D3

DRIFT

!VARNING! Brännskaderisk Vidrör inte bladet direkt efter användning. Kontakt med bladet kan resultera i personskador.
SäkerhetsströmbrytareOBS: Av säkerhetsskäl kan maskinens strömställare Till/ Från inte låsas utan måste under arbetet ständigt hållas nedtryckt.	Se Fig. E
Pendelfunktion Se Fig. F1, F2
Kapslipning!VARNING!Håll aldrig i pivothuvudet när du arbetar med verktyget.Håll aldrig i motorhöljet när du arbetar med verktyget. Använd alltid en klinga som passar materialet och materialets tjocklek. Innan någon typ av material sågas se till att det är fast förankrat eller fastklämt för att förhindra att det glider. Att hålla arbetet för hand eller mot kroppen är instabilt och kan göra att du förlorar kontrollen.När så är möjligt måste sågfoten hållas fast mot materialet som skall sågas. Detta förhindrar att sågen hoppar eller vibrerar och minimerar risken att bladet brister.	Se Fig. G1 – G3
Arbetslampa Se Fig. H

Om ditt verktyg blir för varmt, kör utan belastning 2-3 minuter för att kyla av motorn. Undvik långvarig användning av verktyget vid låga hastigheter. Alla rörelser i materialet kan påverka sågningskvaliteten. Klingan sågar bara vid den uppåtgående rörelsen och kan flisa ytan. När du sågar ser du till att den översta delen på ytan inte syns när ditt arbete är avslutat.

UNDERHÅLL

Ditt verktyg kräver inte extra smörjning eller underhåll.

Det finns inga delar som kan repareras av användaren i verktyget. Använd aldrig vatten eller kemiska medel för att rengöra verktyget. Torka rent med en torr trasa. Förvara alltid verktyget på en torr plats. Håll motorns ventileringsöppningar rena. Håll alla arbetskontroller fria från damm. Ser du gnistor i

ventileringsöppningarna, är det normalt och kommer inte att skada till verktyg.

FELSÖKNING

Symptom	Möjliga orsaker	Åtgärd
Verktyget stannar plötsligt under arbetet.	Överbelastning.Batteritemperaturen för hög.Låg batterika-pacitet.	Avlasta belastningen på maskinen omedelbart och låt den kallna i ungefär 30 sekunder på högsta obelastade hastigheten.Ladda batteripa-ketet.

MILJÖSKYDD

Elektriska avfallsprodukter får inte kasseras med hushållsavfallet. Återvinn på återvinningscentraler. Kontakta dina lokala

myndigheter eller återförsäljaren för återvinningsråd.

DEKLARATION OM ÖVERENSSTÄMMELSE

Vi,

POSITEC Germany GmbH

förklarar att denna produkt,

Beskrivning WORX Li-jon Universalsåg

Typ WX550 WX550.1 WX550.9 (5- maskinbestämning, sågrepresentant)

Funktion Sågning av olika material

Uppfyller följande direktiv,

2006/42/EC

2011/65/EU

2014/30/EU

Standarder överensstämmer med

EN 55014-1

EN 55014-2

EN 60745-1

EN 60745-2-11

Personen som godkänts att sammanställa den tekniska filen,

Namn Russell Nicholson

Adress Positec Power Tools (Europe) Ltd, PO

Vice chefsingenjör, tester och certifiering
