WX550.1 - Fierăstrău WORX - Manual de utilizare gratuit

MANUAL DE UTILIZARE WX550.1 WORX

* Nu toate accesoriiile illustrate sau descrise sunt incluse în livrarea standard.

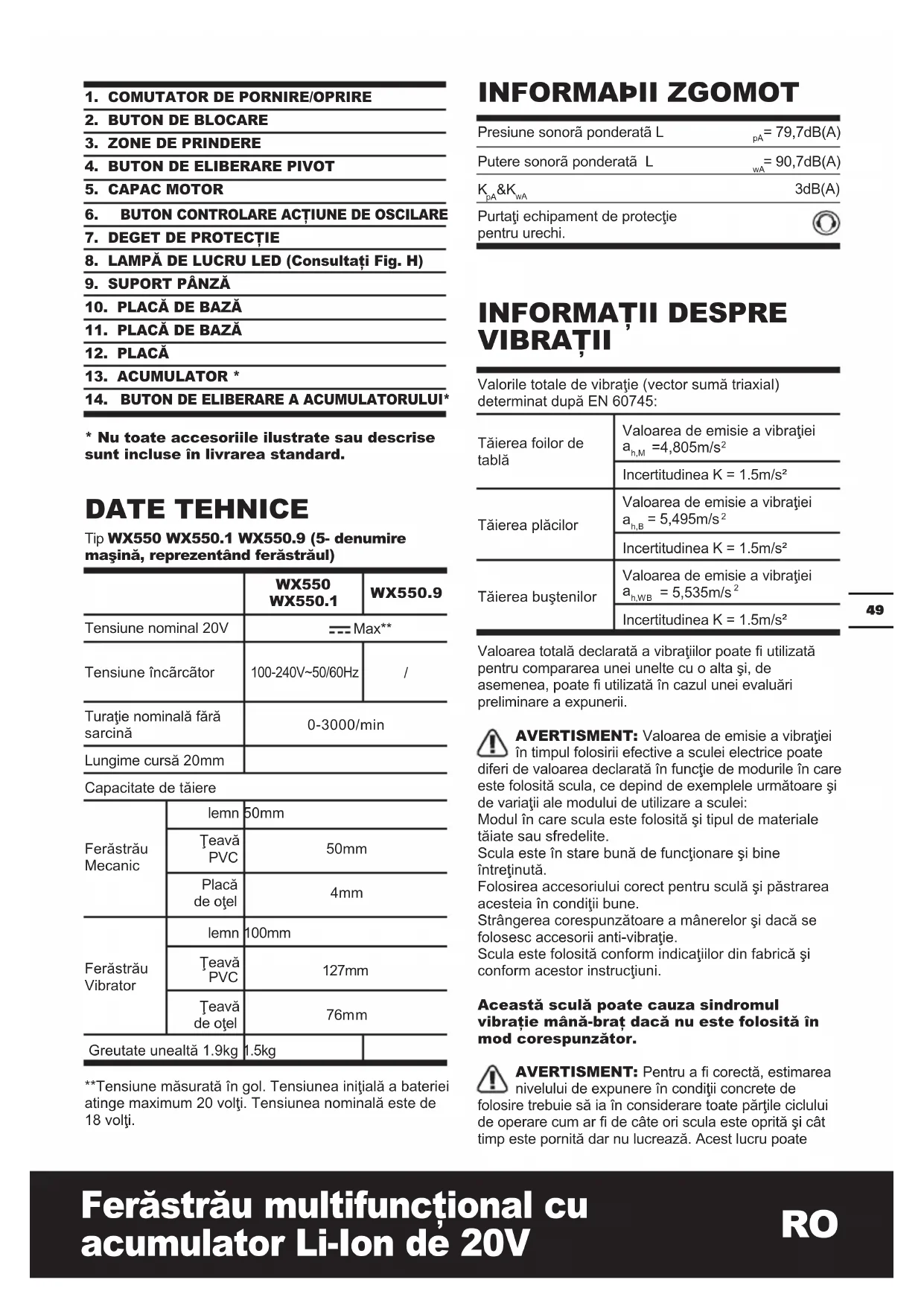

DATE TEHNICE

Tip WX550 WX550.1 WX550.9 (5- denumire maşină, reprezentând ferăstrăul)

		WX550WX550.1	WX550.9
Tensiune nominal 20V		Max^**
Tensiune încărcător		100-240V~50/60Hz	/
Turație nominală fără sarcină		0-3000/min
Lungime cursă 20mm
Capacitate de tăiere
Ferăstrău Mecanic	lemn	50mm
	Țeavă PVC	50mm
	Placă de oțel	4mm
Ferăstrău Vibrator	lemn	100mm
	Țeavă PVC	127mm
	Țeavă de oțel	76mm
Greutate unealtă 1.9kg		1.5kg

**Tensiune măsurată în gol. Tensiunea inițială a bateriei atinge maximum 20 volți. Tensiunea nominală este de 18 volți.

INFORMAPII ZGOMOT

Presiune sonoră ponderată L	_pA = 79,7dB(A)
Putere sonoră ponderată L	_wA = 90,7dB(A)
K_pA \& K_wA	3dB(A)
Purtați echipament de protecție pentru urechi.

INFORMATII DESPRE VIBRATII

Valorile totale de vibrație (vector sumă triaxial) determinat după EN 60745:
Tăierea foilor de tablă	Valoarea de emisie a vibrației a_h,M=4,805m/s^2
	Incertitudinea K = 1.5m/s2
Tăierea plăcilor	Valoarea de emisie a vibrației a_h,B=5,495m/s^2
	Incertitudinea K = 1.5m/s2
Tăierea buștenilor	Valoarea de emisie a vibrației a_h,WB=5,535m/s^2
	Incertitudinea K = 1.5m/s2

Valoarea totală declarată a vibrațiilor poate fi utilizată pentru compararea unei unelte cu o alta și, de asemenea, poate fi utilizată în cazul unei evaluări preliminare a expunerii.

AVERTISMENT: Valoarea de emisie a vibrației în timpul folosirii effective a sculei electrice poate diferi de valoarea declarată în funcție de modurile în care este folosită scula, ce depind de exemplele următoare și de variații ale modului de utilizare a sculei:
Modul în care scula este folosită și tipul de materiale tăiate sau sfredelite.
Scula este în stare bună de funcționare și bine întreținută.
Folosirea accesoriiului corect pentru sculă și păstrarea acesteia în condiții bune.
Strângerea corespunzătoare a mânerelor și dacă se folosesc accesorii anti-vibrație.
Scula este folosită conform indicațiilor din fabrică și conform acestor instrucțiuni.

Această sculă poate cauza sindromul vibrație mână-braț dacă nu este folosită în mod corespunzător.

AVERTISMENT: Pentru a fi corectă, estimarea nivelului de expunere în condiții concrete de folosire trebuie să ia în considerare toate părțile ciclului de operare cum ar fi de câte ori scula este oprită și cât timp este pornită dar nu lucrează. Acest lucru poate

reduce semnificativ nivelul de expunere de-a lungul perioadei de lucru totale.

Ajută la micșorarea riscului de expunere le vibrații.

Păstrați acest aparat în conformitate cu aceste instrucțiuni și păstrați-l bine gresat (dacă e cazul).

Dacă acest aparat este folosit în mod constant, atunci cumprăați accesorii anti-vibrație.

Evitați folosirea aparaturii la temperaturi mai joase de 10°C.

Planificați-vă programul de lucru pentru a folosi sculele cu număr mare de vibrații de-a lungul a mai multe zile.

ACCESORII

	WX550 W	WX550.1 WX	550.9
1 oră încărcător (WA3860)	1 1 /
2Ah Acumulator (WA3551.1)	1 2 /
Lamă de ferăstrău mecanic pentru lemn	1 1 1
Lamă de ferăstrău mecanic pentru metal	1 1 1
Lamă de ferăstrău mecanic pentru aluminiu	1 1 1
Lamă de ferăstrău vibrator pentru lemn	1 1 1
Placă de bază	1 1 1

Vă recomandăm să achiziționați accesoriiile de la același magazin de la care ați cumpărat unealta. Consultați ambalajul accesoriiului pentru detalii suplimentare. Personalul din magazin vă poate oferi asistență și sfaturi.

AVERTISMENTE PRIVIND SIGURANTA PENTRU FERĂSTRĂUL MECANIC

1. Tineți unealta electrică de suprafețele de prindere izolate atunci când efectuați o operațiune în care accesoriiul de tăiere poate intra în contact cu fire ascunse.

Accesoriiul de debitare care intră în contact cu un cablu sub tensiune poate descoperi părțile metalice ale acestuia și poate provoca electrocutarea operatorului.

REGULI SUPLIMENTARE PRIVIND SIGURANTA PENTRU INSTRUMÉNTUL DVS

1. Purtati întotdeauna o mască de protectie contra prafului.

AVERTISMENTE PRIVIND SIGURANTA PENTRU ACUMULATOR

a) Nu demontați, deschideti sau rupeti elementele sau accumulatorul.
b) Nu scurtcircuitați un accumulator. Nu depozitați acumulatoarele la întâmplare într-o cutie sau într-un sertar unde s-ar putea scurtcircuita între ele sau prin materiale conductoare. Când bateria nu este în uz, țineți-o la distanță de alte obiecte metalice, cum sunt agrafele pentru hârtie, monede, cuie, șuruburi sau alte obiecte metalice mici, care pot crea contact între bornele aceasteia. Scurtcircuitarea bornelor bateriei poate cauza arsuri sau incendii.
c) Nu expuneți acumulatorul la căldură sau foc. Evitați depozitarea în lumina directă a soarelui.
d) Nu supuneți acumulatorul la şocuri mecanice.
e) în cazul scurgerii accumulatorului, aveți grijă ca lichidul să nu intre în contact cu pielea sau ochii. În cazul contactului, spălați zona afectată cu apă din belşug și solicitați asistență medicală.
f) Consultați medicul imediat dacă ați înghițit un element sau un accumulator.
g) Mentineți acumulatorul curat și uscat.
h) Ştergeti terminalele accumulatorului cu o cârpă curată și uscată dacă se murdăresc.
i) Acumulatorul trebuie încărcat înainte de utilizare. Consultați întotdeauna aceste instrucțiuni și utilizați procedura de încărcare corectă.
j) Nu încărcați acumulatorul atunci când nu îl utilizati.
k) După perioade extinse de depozitare, ar putea fi necesară încărcarea și descărcarea accumulatorului de mai multe ori pentru a obține performanțe maxime.
I) Acumulatorul oferă cele mai bune performanțe când este operat la temperatura normală a camerei (20°C ± 5°C).
m) Când depuneți la deșeuri accumulatorii, păstrați separat accumulatorii unor sisteme electrochimice diferite.

n) Reîncărcați folosind doar încărcătorul speciîcat de WORX. Un încărcător potrivit pentru un tip de cartuș de accumulatori poate provoca riscul incendierii dacă este folosit pentru un alt tip de cartuș de accumulatori.
o) Nu utilizati acumulatoare care nu sunt concepute pentru a □ utilizate cu acest echipament.
p) Nu lăsați accumulatorul la îndemâna copiilor.
q) Păstrați documentația originală a produsului pentru consultări ulterioare.
r) Îndepărtați acumulatorul din echipament atunci când nu îl utilizati.
s) Eliminați acumulatorul în mod corespunzător.

SYMBOLS

	Pentru a reduce riscul de accidentări, utilizatorul trebuie să citească manualul de instrucțiuni.
	Avertisment
	Purtați echipament de protecție pentru urechi.
	Purtați echipament de protecție pentru ochi.
	Purtați mască de protecție contra prafului.
Li-lon	Nu aruncați acumulatorii.Returnați acumulatorii consumați la punctul local de colectare sau reciclare.
	Nu ardeți
	Nu expuneți la ploaie sau apă

	Produsele electrice nu trebuie depuse la deșeuri împreună cu gunoiul menajer. Vă rugăm să depuneți produsele electrice la unitățile de reciclare existente. Consultați-vă cu autoritățile locale sau cu distribuitorul pentru sfaturi privind reciclarea.
	Asigurați-vă că accumulatorul este scos înaintea schimbării accesoriiilor
	Purtați mănuși de protecție
	Lemn
	Metal
	Aluminiu
	Plastic
	Incorrect
	Corect
	Efectuați tăierea cu presiune moderată pentru a obține rezultate de tăiere precise și.
	Blocare
	Deblocare
	Locuri de prindere
xINR18/65-y	Celule cilindrice de accumulator cu litiu-ion, cu diametrul maxim de 18 mm și înălțimea maximă de 65 mm; „x” reprezintă numărul de celule conectate în serie, gol în cazul unei (1) celule; „-y” reprezintă numărul de celule conectate în paralel, gol în cazul unei (1) celule.

INSTRUCTIUNI DE UTILIZARE

NOTĂ: Înainte de a utiliza unealta, citiți cu atenție manualul de instrucțiuni.

UTILIZARE CONFORM DESTINATIEI

Această mașină reprezintă 2 ferăstraie într-o singură unealtă, având funcție de ferăstrău mecanic și gater, fiind destinată tăierii lemnului, plasticului, metalului și materialelor de construcții în timp ce este amplasată ferm pe piesa de lucru. Este adecvată pentru efectuarea unor tăieri drepte și curbe.

ASAMBLARE ŞI OPERARE

ACTIUNE FIGURA
ÎNAINTE DE OPERAȚIUNEA
Scoaterea acumulatorului Consultați	Fig. A1
Încărcarea acumulatorului Consultați	Fig. A2
Instalarea acumulatorului	Consultați Fig. A3
Reglarea modului de lucruÎn Poziția I, această unealtă poate fi utilizată ca ferăstrău mecanic.În Poziția II, această unealtă poate fi utilizată ca gater.NOTĂ:Ca să aveți performanțe optime de tăiere, selectați lama cea mai potrivită pentru modul de lucru ales (lama specială a ferăstrăului vibrator nu este inclusă).⚠ AVERTISMENT!• Pentru a evita prinderea mâinilor, țineți-le la distanță de articulații atunci când schimbați pozițiile.• Pentru a evita pornirea accidentală a uneltei, nu vă apropiați mâinile de zona butonului de blocare.• Înainte de operațiunea de tăiere, asigurați-vă că butonul de eliberare a pivotului se află în poziția de blocare.	Consultați Fig.B1 - C4

ASAMBLARE

Inlocuirea pânzei ferestrăuluiDacă este utilizat ca ferăstrău mecanic, dinții lamei ferăstrăului trebuie să fie așezați spre exterior, conform figurii D1; dacă este utilizat ca ferăstrău vibrator, dinții lamei ferăstrăului trebuie să fie așezați conform figurii D3.⚠️ATENTIE:Țineți- vămâinile la distanță de butonul de blocare pentru a preveni acționarea comutatorului înainte de efectuarea oricăror reglări sau înainte de demontarea sau montarea dispozitivelor de atașare și accesoriiilor.

Consultați Fig.D1 – D3

OPERATIUNE

! AVERTISMENT: Pericol de arsuri. Nu atingeti pânza imediat după utilizare. Contactul cu pânza poate duce la accidentări personale.
Întrerupător de pornire/oprire de siguranțăNOTĂ: Din motive de siguranță, comutatorul de pornire/oprire al uneltei nu poate fi blocat; trebuie să rămână apăsat pe întreaga durată de funcționare.	Consultați Fig. E
Funcție de oscilare	Consultați Fig.F1, F2
Tăierea! AVERTISMENT!• Nu țineți niciodată de capul de pivotare atunci când utilizați unealta.• Nu țineți niciodată de capacul motorului atunci când utilizați unealta.Utilizați întotdeauna o pânză potrivită pentru material și grosimea materialului tăiat.Înainte de a tăia orice tip de material, asigurați-vă că aceste este ferm ancorat sau fixat pentru a preveni alunecarea. Fixarea piesei cu mâna sau strângerea acesteia la corp nu prezintă stabilitate și poate conduce la pierderea controlului.• De fiecare dată când acest lucru este posibil, placa de bază a ferăstrăului trebuie ținută ferm pe materialul de tăiat. În acest fel veți preveni saltul sau vibrațiile ferăstrăului și veți minimiza uzura pânzei.	Consultați Fig.G1 – G3
Lampă de lucru LED Consultați Fig.	H

SFATURI PRIVIND LUCRUL CU FERĂSTRĂUL MULTIFUNCTIONAL

Dacă unealta electrică se încinge prea tare, utilizati-o cu mers în gol timp de 2-3 minute pentru a răci motorul. Evitați utilizarea prelungită la turații foarte mici. Orice mișcare a materialului poate afecta calitatea tăieturii. Pânza taie pe cursa ascendentă și poate produce așchii în partea cea mai înaltă. Asigurați-vă că suprafața cea mai înaltă este nu este vizibilă atunci când încheiați operația de tăiere.

ÎNTRETINERE

Unealta dumneavoastră nu necesită lubrifiere sau întreținere suplimentară.

Interiorul uneltei electrice nu conține piese care pot fi depanate de către utilizator. Nu utilizați niciodată apă sau agenți chimici de curățare pentru curățarea uneltei electrice. Ștergeți unealta cu o cârpă uscată. Depozitați întotdeauna unealta într-un loc uscat. Mențineți fantele de aerisire a motorului curate. Feriți de praf toate comenzile de lucru. Ocazional, puteți observa scântei prin fantele de aerisire. Acest lucru este normal și nu va defecta unealta electrică.

DEPANAREA

Simptom	Cauze posibile	Soluție posibilă
Unealta se oprește brusc în timpul utilizării.	Suprasolici-tare.Temperatură accumulator prea ridicată.Capacitate scăzută a acu-mulatorului.	Eliberați imediat sarcina mașinii și permiteți răcirea timp de aproximativ 30 de secunde utilizând mașina la turație în gol.Încărcați acumulatorul.

PROTECTIA MEDIULUI

Produsele electrice nu trebuie depuse la deşeuri împreună cu gunoiul menajer. Vă rugăm să depuneți produsele electrice la unitățile de

reciclare existente. Consultați-vă cu autoritățile locale sau cu distribuitorul pentru sfaturi privind reciclarea.

DECLARAPIE DE CONFORMITATE

Noi,

POSITEC Germany GmbH

Declarăm că produsul,

Descriere Ferăstrău multifuncțional cu acumulator Li-ion WORX

Tip WX550 WX550.1 WX550.9 (5- denumire maşină, reprezentând ferăstrăul)

Respectă următoarele Directive,

2006/42/EC

2011/65/EU

2014/30/EU

Se conformează standardelor

EN 55014-1

EN 55014-2

EN 60745-1

EN 60745-2-11

Persoana autorizată să compileze fişierul tehnic,

Denumire Russell Nicholson

Adresă Positec Power Tools (Europe) Ltd, PO

Manipulați cu grijă.

În caz de deteriorare a ambalajului de transport, nu solicitați și nu transportați.

Aparitie pericol de incendiu.

Informații detaliate puteți obține la numărul de telefon :[phone]
