MANUALE UTENTE WX550.1 WORX

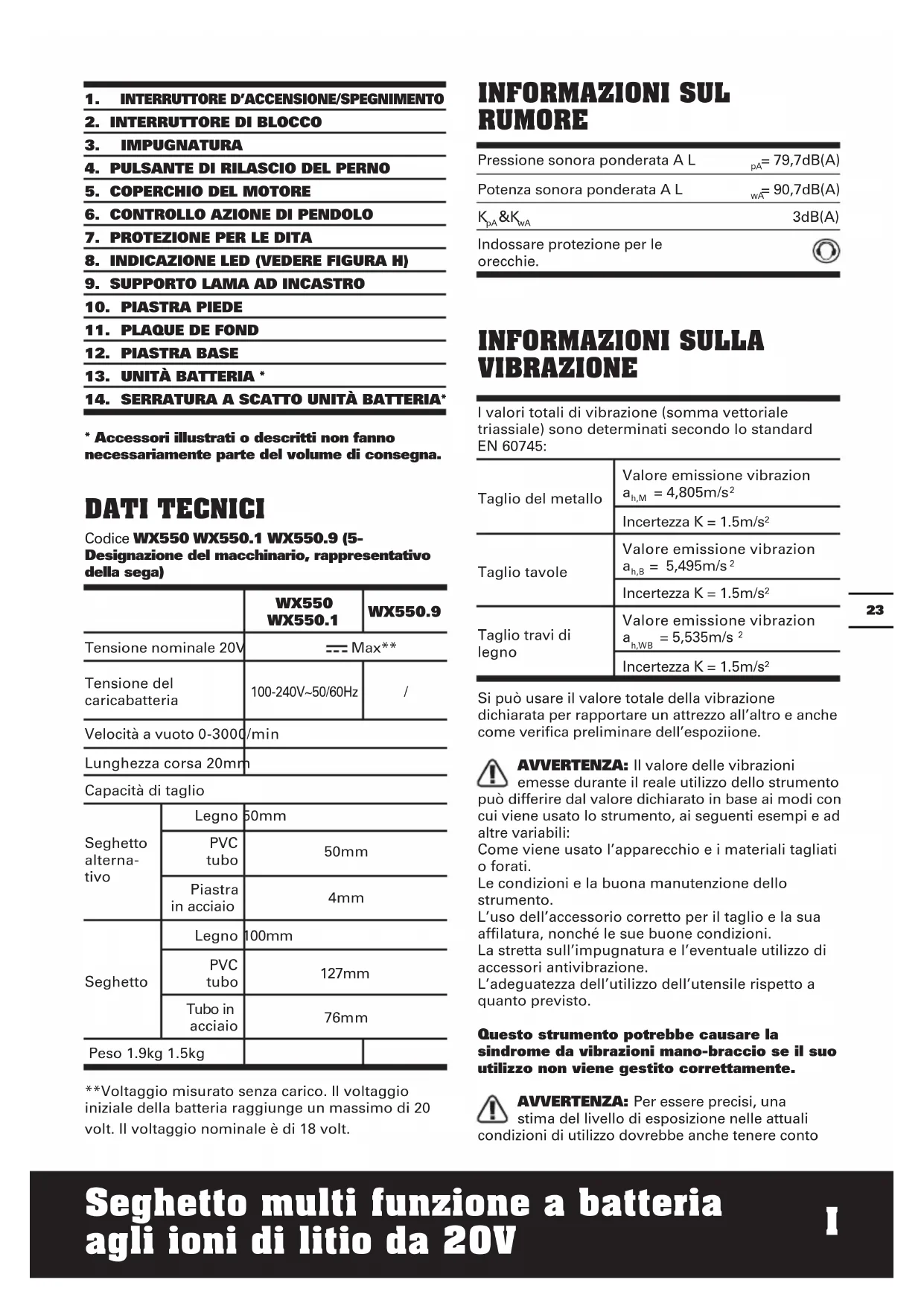

• Accessori illustrati o descritti non fanno necessariamente parte del volume di consegna. DATI TECNICI Codice WX550 WX550.1 WX550.9 (5- Designazione del macchinario, rappresentativo della sega) WX550 WX550.1 WX550.9 Tensione nominale 20V Max** Tensione del caricabatteria 100-240V~50/60Hz

Velocità a vuoto 0-3000/min Lunghezza corsa 20mm Capacità di taglio Seghetto alterna- tivo Legno 50mm PVC tubo 50mm Piastra in acciaio 4mm Seghetto Legno 100mm PVC tubo 127mm Tubo in acciaio 76mm Peso 1.9kg 1.5kg **Voltaggio misurato senza carico. Il voltaggio iniziale della batteria raggiunge un massimo di 20 volt. Il voltaggio nominale è di 18 volt. INFORMAZIONI SUL RUMORE Pressione sonora ponderata A L

3dB(A) Indossare protezione per le orecchie. INFORMAZIONI SULLA VIBRAZIONE I valori totali di vibrazione (somma vettoriale triassiale) sono determinati secondo lo standard EN 60745: Taglio del metallo Valore emissione vibrazion

Incertezza K = 1.5m/s² Taglio tavole Valore emissione vibrazion

Incertezza K = 1.5m/s² Taglio travi di legno Valore emissione vibrazion

Incertezza K = 1.5m/s² Si può usare il valore totale della vibrazione dichiarata per rapportare un attrezzo all’altro e anche come verifica preliminare dell’espoziione. AVVERTENZA: Il valore delle vibrazioni emesse durante il reale utilizzo dello strumento può differire dal valore dichiarato in base ai modi con cui viene usato lo strumento, ai seguenti esempi e ad altre variabili: Come viene usato l’apparecchio e i materiali tagliati o forati. Le condizioni e la buona manutenzione dello strumento. L’uso dell’accessorio corretto per il taglio e la sua affilatura, nonché le sue buone condizioni. La stretta sull’impugnatura e l’eventuale utilizzo di accessori antivibrazione. L’adeguatezza dell’utilizzo dell’utensile rispetto a quanto previsto. Questo strumento potrebbe causare la sindrome da vibrazioni mano-braccio se il suo utilizzo non viene gestito correttamente. AVVERTENZA: Per essere precisi, una stima del livello di esposizione nelle attuali condizioni di utilizzo dovrebbe anche tenere conto

6. CONTROLLO AZIONE DI PENDOLO

Seghetto multi funzione a batteria agli ioni di litio da 20V

di tutte le parti del ciclo operativo, come le volte in cui lo strumento viene spento e il tempo in cui viene lasciato girare a vuoto senza realmente fare il suo lavoro. Questo potrebbe ridurre significativamente il livello di esposizione sul periodo di lavoro totale. Un aiuto a minimizzare il proprio rischio di esposizione alle vibrazioni. USARE sempre scalpelli, trapani e lame affilati. Conservare questo strumento sempre in conformità a queste istruzioni e mantenerlo ben lubrificato (dove appropriato). Se lo strumento deve essere usato regolarmente, investire in accessori antivibrazione. Evitare l’utilizzo dello strumento a temperature di

C o inferiori. Pianificare il programma di lavoro in modo da suddividere i lavori che implicano le maggiori vibrazioni nell’arco di più giorni. ACCESSORI WX550 WX550.1 WX550.9 1 ora Caricabatteria (WA3860) 1 1 / 2Ah Batteria (WA3551.1) 1 2 / Lama del seghetto alternativo per legno

Lama del seghetto elettrico per legno

Si raccomanda di acquistare tutti gli accessori nello stesso negozio in cui è stato acquistato l’attrezzo. Fare riferimento alla confezione dell’accessorio per altri dettagli. Il personale del negozio può aiutarvi e consigliarvi.

isolate dell’impugnatura qualora venissero effettuati lavori durante i quali l’accessorio potrebbe venire a contatto con cavi elettrici nascosti oppure con il proprio cavo di rete. Il contatto con un cavo sotto tensione può mettere sotto tensione anche parti metalliche dell’apparecchio, causando una scossa elettrica.

1. Indossare una mascherina antipolvere.

BATTERIA a) Non smontare, aprire o strappare le cellule secondarie o il pacco batteria. b) Non cortocircuitare un pacco batteria. Non conservare un pacco batteria disordinatamente in una scatola o un cassetto in cui potrebbero cortocircuitarsi tra essi o essere cortocircuitati da altri oggetti metallici. Quando il pacco batteria non è in uso, tenerlo lontano da altri oggetti metallici come graffette, monete, chiavi, chiodi, viti e altri piccoli oggetti metallici, potrebbe avverarsi un collegamento tra i due terminali. Collegare i terminali della batteria potrebbe causare incendi o ustioni. c) Non esporre il pacco batteria a calore o fuoco. Evitare di conservarli alla luce diretta del sole. d) Non sottoporre il pacco batteria a scosse meccaniche. e) In caso di perdite da una cellula, evitare che il liquido entri in contatto con la pelle o gli occhi. In caso di contatto, lavare l’area interessata con abbondante acqua e consultare un medico. f) Se si ingerisce una cellula o un pacco batteria, consultare immediatamente un medico. g) Tenere le cellule e il pacco batteria puliti e asciutti. h) Pulire i terminali delle cellule e del pacco batteria con un panno pulito e asciutto nel caso in cui si sporchino.

i) Il pacco batteria deve essere caricato

prima dell’uso. Utilizzare sempre il caricatore corretto e consultare le istruzioni. j) Non lasciare un pacco batteria in carica se non in uso. k) Dopo lunghi periodi di conservazione, potrebbe essere necessario caricare e scaricare le cellule o il pacco batteria diverse volte per ottenere le massime prestazioni. l) Il pacco batteria offre prestazioni ottimali se utilizzate ad una temperatura ambiente2524 Seghetto multi funzione a batteria agli ioni di litio da 20V

normale (20°C ± 5°C). m) Quando si smaltiscono i pacchi batteria, tenere i pacchi batteria con diversi sistemi elettrochimici separati gli uni dagli altri. n) Ricaricare solo con il caricatore specificato da WORX. Non utilizzare caricatori diversi da quelli forniti per l’uso specifico con l’apparecchiatura. Un caricatore adatto ad un tipo di pacco batteria potrebbe provocare rischi d’incendi quando è usato con un altro pacco batteria. o) Non utilizzare un pacco batteria non progettato per l’uso con l’apparecchiatura. p) Tenere il pacco batteria fuori dalla portata dei bambini. q) Conservare i documenti originali del prodotto per riferimenti futuri. r) Rimuovere la batteria dall’apparecchiatura, se non in uso. s) Smaltire adeguatamente. SIMBOLI Per ridurre il rischio di lesioni, l’utente deve leggere il manuale di istruzioni Attenzione Indossare protezione per le orecchie Indossare protezione per gli occhi Indossare una mascherina antipolvere Li-I on Non smaltire le batterie. Portare le batterie scariche presso un punto locale di riciclaggio o di raccolta. Non esporre alla pioggia o all’acqua Non bruciare I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L’apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino. Assicurarsi che la batteria venga rimossa prima di sostituire gli accessori. Indossare guanti protettivi. Legno Metallo Alluminio Plastica Non corretto Corretto Utilizzare la sega con moderata pressione al fine di ottenere un taglio ottimale e preciso Blocco Sblocca Punti di schiacciamento2726 Seghetto multi funzione a batteria agli ioni di litio da 20V

xINR18/65-y Batterie cilindriche agli ioni di litio con diametro di 18 mm e altezza max di 65 mm; “x” rappresenta un numero di batterie collegate in serie, vuoto se 1; “-y” rappresenta un numero di batterie collegate in parallelo, vuoto se 1. ISTRUZIONI SUL FUNZIONAMENTO NOTA: Leggere scrupolosamente il manuale delle istruzioni prima di usare l’attrezzo.

USO CONFORME ALLE NORME

L’attrezzo è costituito da 2 seghe in un solo utensile con funzioni di seghetto e seghetto alternativo, ideata per segare il legno, la plastica, il metallo e materiali per costruzioni rimanendo ben fermi sulla sezione da lavorare. É ottimo sia per i tagli dritti che circolari. MONTAGGIO E FUNZIONAMENTO AZIONE FIGURA

PRIMA DEL FUNZIONAMENTO

Rimozione del pacco batteria Vedere Figura. A1 Caricamento della batteria Vedere Figura. A2 Inserimento del pacco batteria Vedere Figura. A3 Regolazione della modalità di lavoro Nella posizione I, questo utensile può essere utilizzato come un seghetto alternativo. Nella posizione II, questo utensile può essere utilizzato come un seghetto . NOTA: Selezionare la lama più adatta per la modalità di lavoro al fine di ottenere prestazioni di taglio migliori (Speciale lama per seghetto alternativo non inclusa). ATTENZIONE!

• Per evitare di venir pizzicati, tenere le mani lontane dall’incernieramento durante i cambi di posizione.

• Per evitare che l’utensile venga accesso per errore, assicurarsi di tenere le mani lontane dal pulsante di bloccaggio.

• Prima della messa in funzione assicurarsi che il pulsante di rilascio del perno sia bloccato in posizione. Vedere Figura. B1 - C4 MONTAGGIO Sostituire la lama Quando si utilizza la modalità seghetto alternativo, i denti della lama sono rivolti verso l’esterno come mostrato in Fig. D1; mentre in modalità sega oscillante, i denti della lama devono essere rivolti come mostrato in Fig. D3. ATTENZIONE: Tenere le mani lontane dal pulsante di bloccaggio per evitare che il seghetto si attivi prima che sia regolato e che siano stati installati o rimossi accessori e pezzi di unione. Vedere Figura. D1-D3 FUNZIONAMENTO ATTENZIONE: Rischio di ustione. Non toccare la lama subito dopo l’uso. Il contatto con la lama potrebbe causare lesioni. Interruttore di sicurezza d’accensione/spegnimento NOTA: Per motivi di sicurezza non è possibile bloccare l’interruttore avvio/arresto della macchina e, dunque, durante l’esercizio l’interruttore deve restare premuto continuamente. Vedere Figura. E Funzione pendolo Vedere Figura. F1, F2 Troncare ATTENZIONE!

• Non afferrare mai la testina oscillante durante l’utilizzo dell’utensile.

• Non afferrare mai il coperchio del motore durante l’utilizzo dell’utensile. Usare sempre una lama adatta al materiale ed allo spessore da tagliare. Prima di tagliare qualsiasi tipo di materiale, assicurarsi che sia ancorato o fissato fermamente per evitare che scivoli. Tenere l’oggetto da lavorare con la mano o appoggiato al proprio corpo causa instabilità e potrebbe causare perdita di controllo.

• Quando possibile, premere fermamente la piastra base della sega contro il materiale da tagliare. In questo modo si impedirà che il seghetto sia soggetto a vibrazioni e sobbalzi e si minimizza il rischio di rottura della lama. Vedere Figura. G1 – G3 Indicazione LED Vedere Figura. H2726 Seghetto multi funzione a batteria agli ioni di litio da 20V

Se l’attrezzo diventa troppo caldo, farlo funzionare a vuoto per 2-3 minuti per raffreddare il motore. Evitare l’uso prolungato a velocità molto basse. Tutti i movimenti del materiale possono influenzare la qualità taglio. La lama taglia solamente nella fase di corsa verso l’alto e può scheggiare lo strato superiore. Assicurarsi che lo strato superiore sia una superficie non visibile a lavoro terminato. MANUTENZIONE L’attrezzo non richiede lubrificazione o manutenzione aggiuntiva. All’interno dell’attrezzo non ci sono parti riparabili da parte dell’utente. Non usare mai acqua o detergenti chimici per pulire l’attrezzo. Pulire con un panno asciutto. Immagazzinare sempre gli attrezzi elettrici in luoghi asciutti. Tenere pulite le aperture di ventilazione del motore. Tenere puliti dalla polvere tutti i controlli operativi. La formazione di scintille all’interno delle aperture di ventilazione, è un fenomeno normale che non crea danni all’attrezzo. RISOLUZIONE GUASTI Sintomo Causa possibile Soluzione possibile L’utensile si blocca improv- visamente durante le operazioni. Sovraccarico. Temperatura della batteria troppo elevata. Bassa ca- pacità della batteria. Rimuovere immediata- mente il carico dall’utensile e lasciarlo raffred- dare per circa 30 secondi alla massima veloc- ità senza carico. Caricare la bat- teria. TUTELA AMBIENTALE I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L’apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino. DICHIARAZIONE DI CONFORMITÀ Noi, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Dichiariamo che l’apparecchio, Descrizione WORX Seghetto multi funzione a batteria agli ioni di litio Codice WX550 WX550.1 WX550.9 (5- Desig- nazione del macchinario, rappresentativo della sega) Funzioni Segare vari materiali È conforme alle seguenti direttive, 2006/42/EC 2011/65/EU 2014/30/EU Conforme a, EN 55014-1 EN 55014-2 EN 60745-1 EN 60745-2-11 Il responsabile autorizzato alla compilazione della documentazione tecnica, Nome Russell Nicholson Indirizzo Positec Power Tools (Europe) Ltd, PO Box 6242, Newbury, RG14 9LT, UK Suzhou 2017/04/18 Allen Ding Vice capo ingegnere, testing e certificazione2928 Sierra multifunción de ion-litio de 20V

BATTERIA AGLI IONI DI LITIO

Maneggiare con cautela. Non caricare o trasportare il pacco batteria se danneggiato. Sussiste il pericolo di incendio. Per ulteriori informazioni, chiamare il numero :+86-512-65152811
